Система сбора и передачи информации от счетчиков газа

Система сбора и передачи информации от счетчиков газа в Подмосковье и Адыгее

Коммунальные диафрагменные счетчики газа BK-G 6, BK-G 10, BK-G 16, BK-G 25 Счетчик газа BK-Gх Счетчик газа BK-Gx. T с механической термокомпенсацией

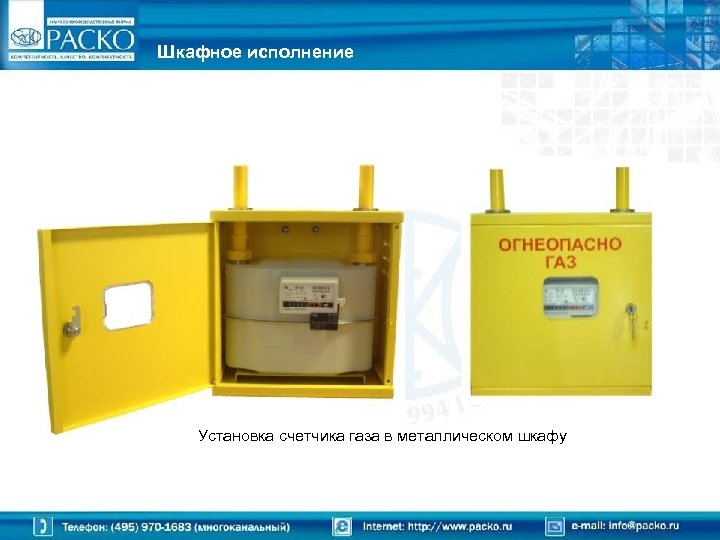

Шкафное исполнение Установка счетчика газа в металлическом шкафу

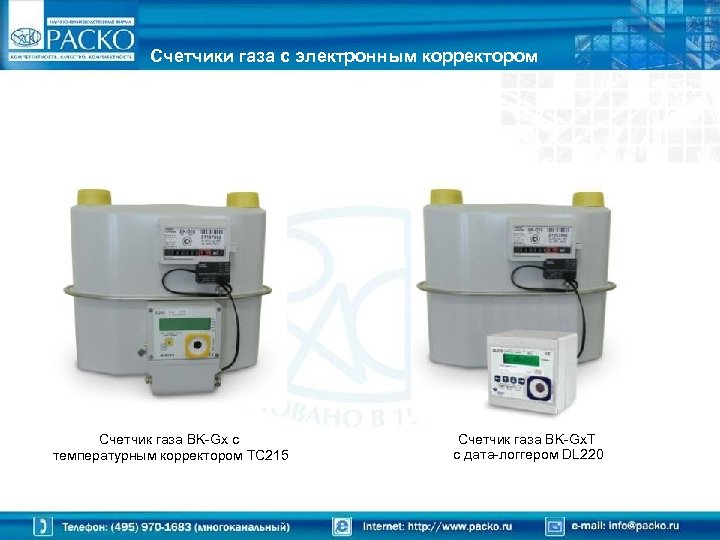

Счетчики газа с электронным корректором Счетчик газа BK-Gx с температурным корректором TC 215 Счетчик газа BK-Gx. T с дата-логгером DL 220

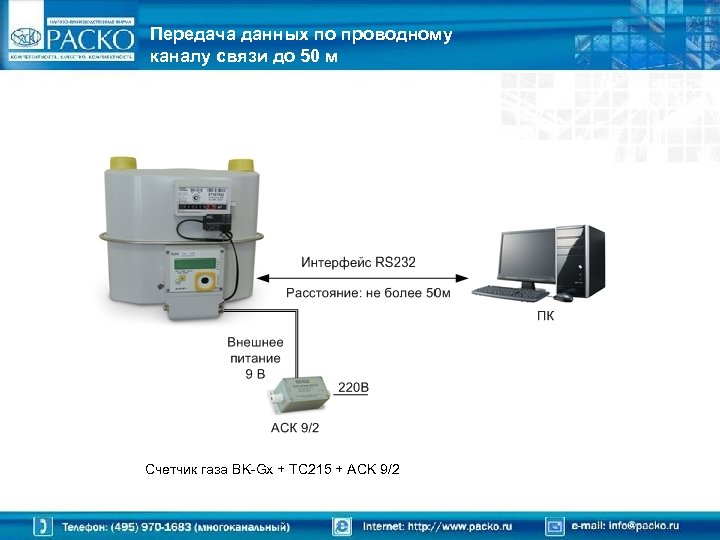

Передача данных по проводному каналу связи до 50 м Счетчик газа BK-Gx + TC 215 + ACK 9/2

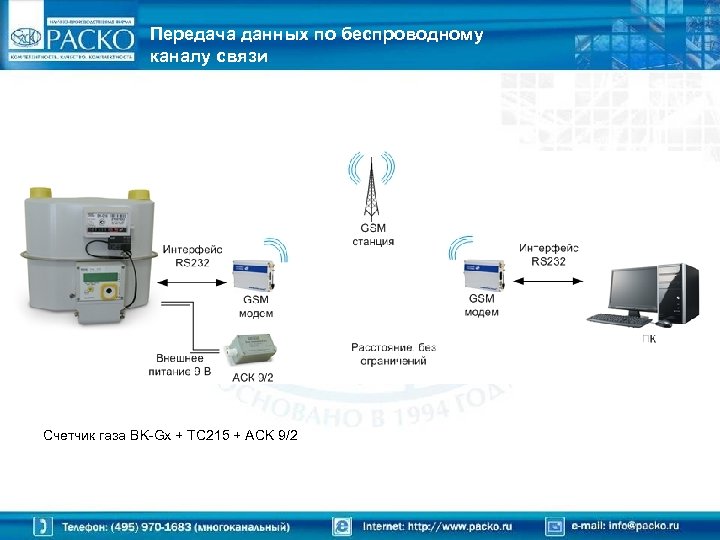

Передача данных по беспроводному каналу связи Счетчик газа BK-Gx + TC 215 + ACK 9/2

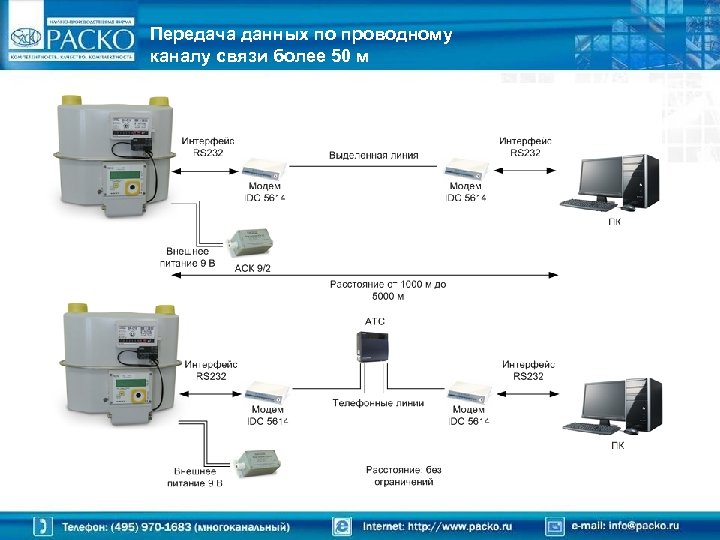

Передача данных по проводному каналу связи более 50 м

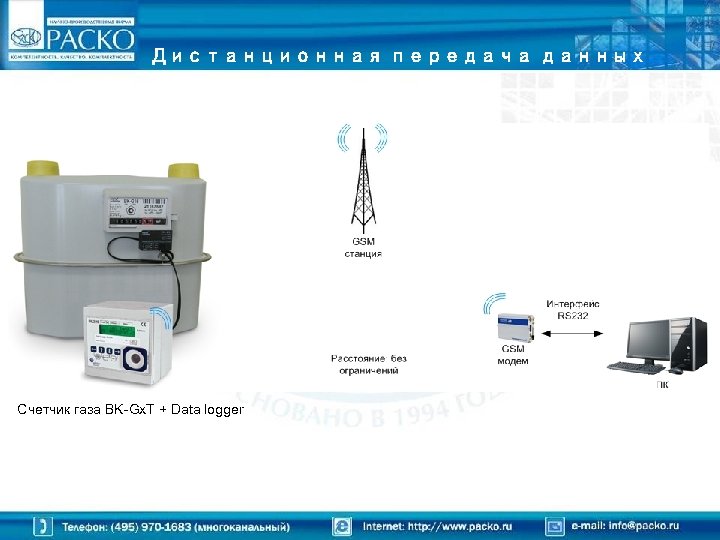

Дистанционная передача данных Счетчик газа BK-Gx. T + Data logger

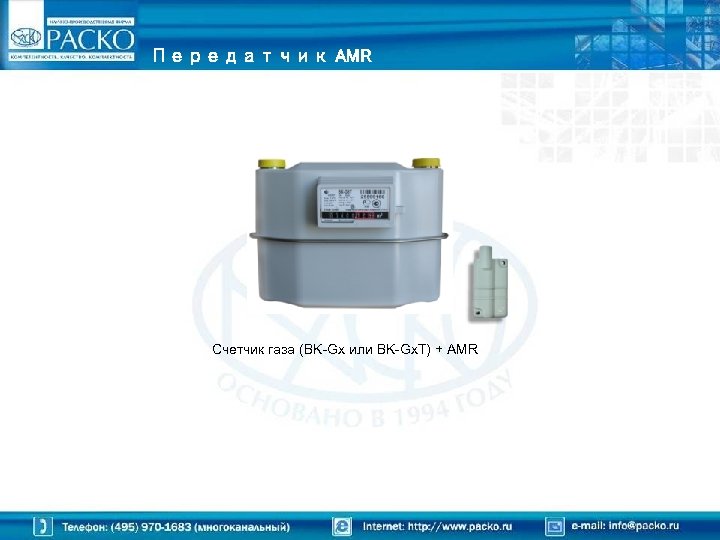

Передатчик AMR Счетчик газа (BK-Gx или BK-Gx. T) + AMR

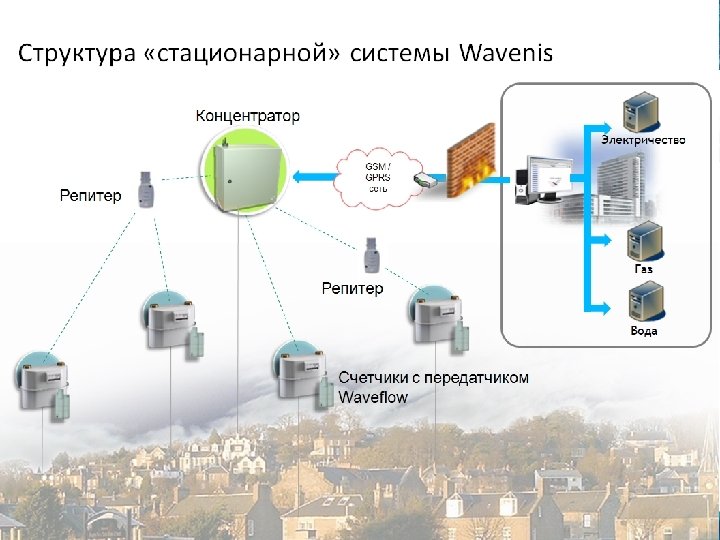

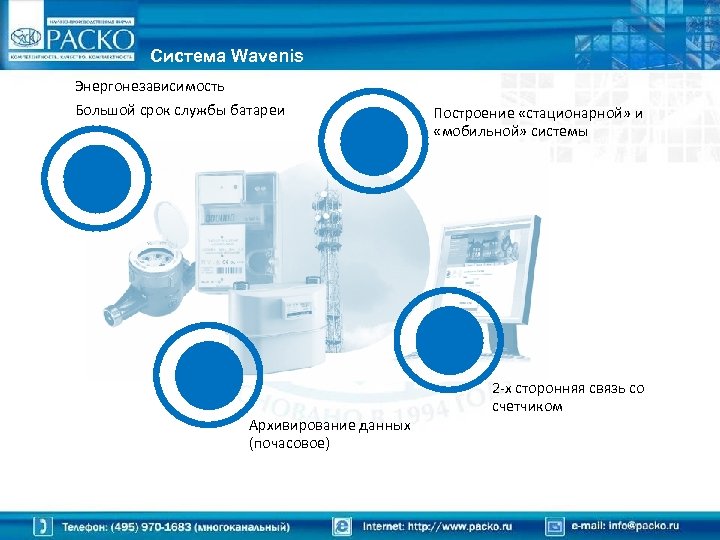

Система Wavenis Энергонезависимость Большой срок службы батареи Архивирование данных (почасовое) Построение «стационарной» и «мобильной» системы 2 -х сторонняя связь со счетчиком

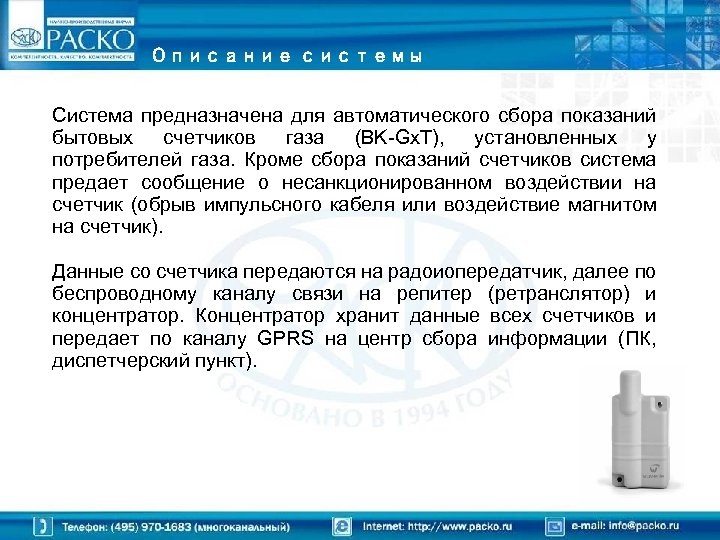

Описание системы Система предназначена для автоматического сбора показаний бытовых счетчиков газа (BK-Gx. T), установленных у потребителей газа. Кроме сбора показаний счетчиков система предает сообщение о несанкционированном воздействии на счетчик (обрыв импульсного кабеля или воздействие магнитом на счетчик). Данные со счетчика передаются на радоиопередатчик, далее по беспроводному каналу связи на репитер (ретранслятор) и концентратор. Концентратор хранит данные всех счетчиков и передает по каналу GPRS на центр сбора информации (ПК, диспетчерский пункт).

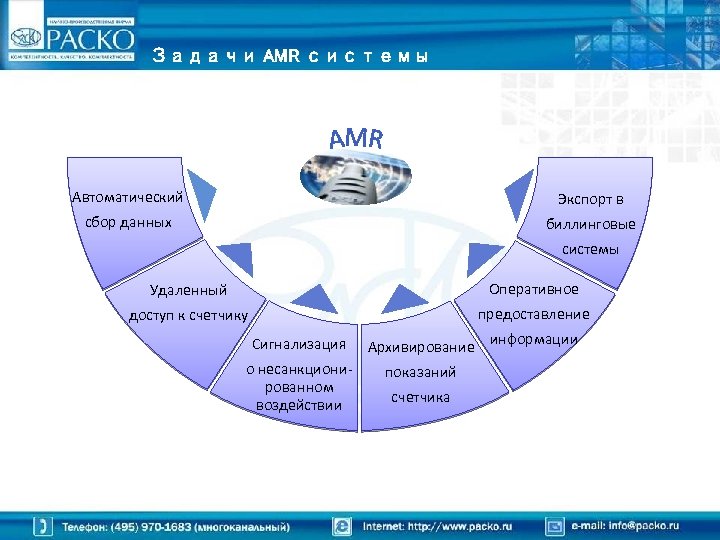

Задачи AMR системы Автоматический Экспорт в сбор данных биллинговые системы Удаленный Оперативное доступ к счетчику предоставление Сигнализация о несанкционированном воздействии Архивирование информации показаний счетчика

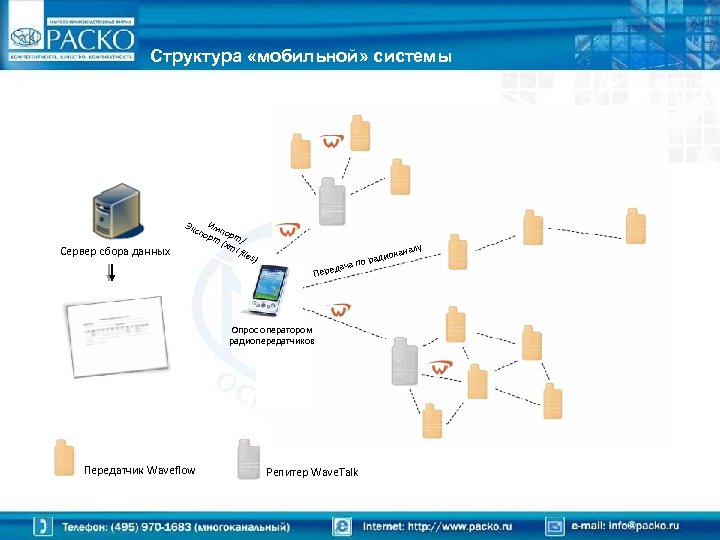

Структура «мобильной» системы Сервер сбора данных Экс Имп пор орт т( xm / l fil es) дач Пере Опрос оператором радиопередатчиков Передатчик Waveflow Репитер Wave. Talk лу окана ади а по р

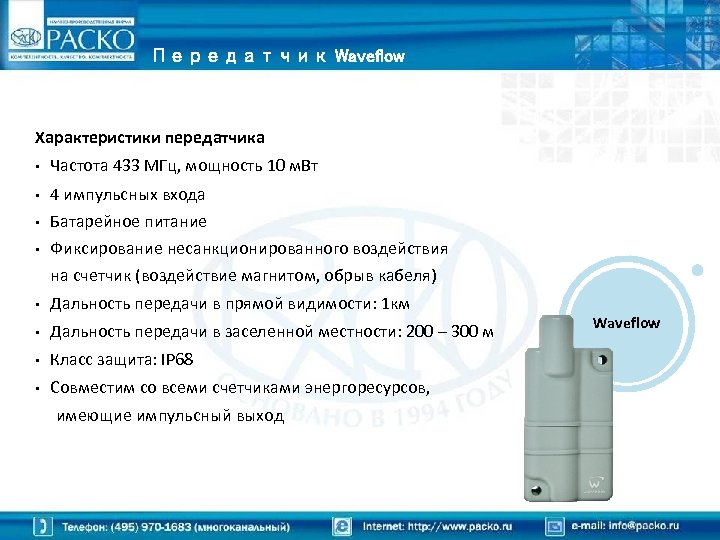

Передатчик Waveflow Характеристики передатчика • Частота 433 МГц, мощность 10 м. Вт • 4 импульсных входа • • Батарейное питание Фиксирование несанкционированного воздействия на счетчик (воздействие магнитом, обрыв кабеля) • Дальность передачи в прямой видимости: 1 км • Дальность передачи в заселенной местности: 200 – 300 м • Класс защита: IP 68 • Совместим со всеми счетчиками энергоресурсов, имеющие импульсный выход Waveflow

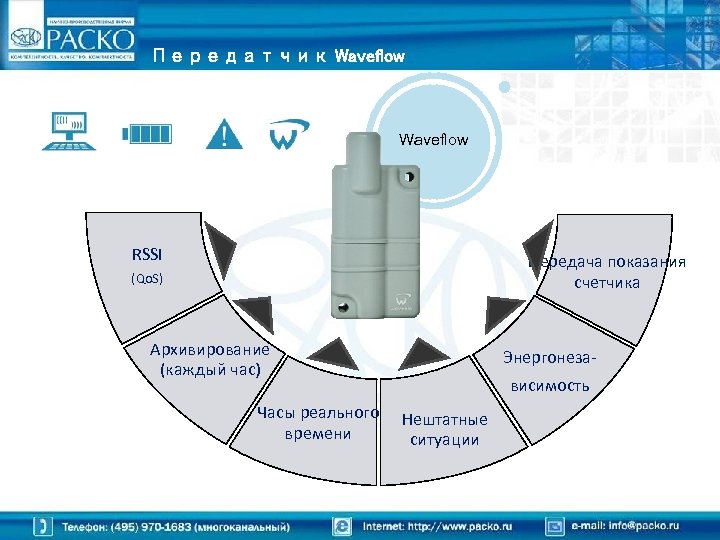

Передатчик Waveflow RSSI Передача показания счетчика (Qo. S) Архивирование (каждый час) Часы реального времени Энергонезависимость Нештатные ситуации

Внешний вид счетчика BK-G 6 T в шкафе + AMR

Внешний вид счетчика BK-G 4 T в защитном шкафе

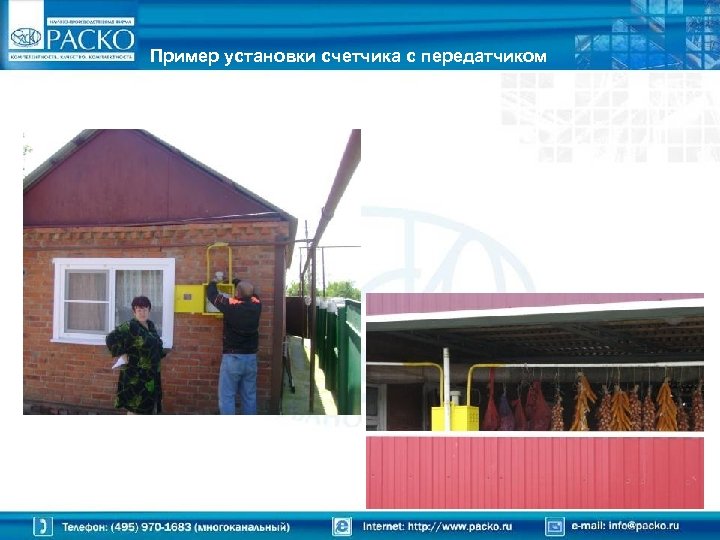

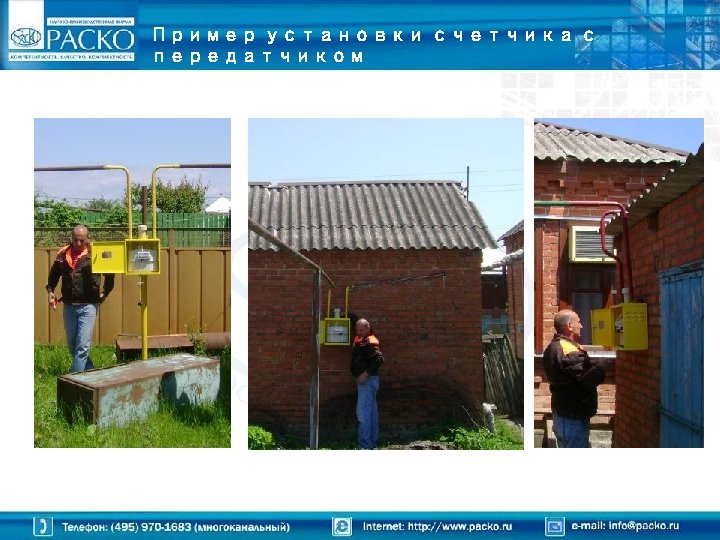

Пример установки счетчика с передатчиком

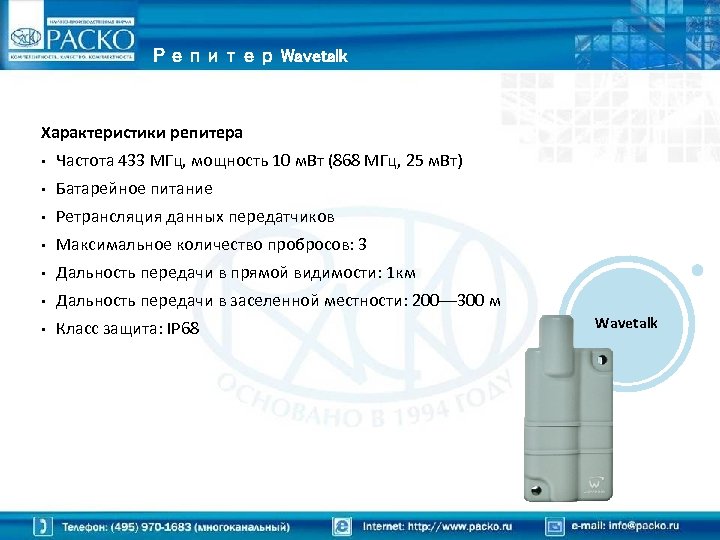

Репитер Wavetalk Характеристики репитера • Частота 433 МГц, мощность 10 м. Вт (868 МГц, 25 м. Вт) • Батарейное питание • Ретрансляция данных передатчиков • Максимальное количество пробросов: 3 • Дальность передачи в прямой видимости: 1 км • Дальность передачи в заселенной местности: 200— 300 м • Класс защита: IP 68 Wavetalk

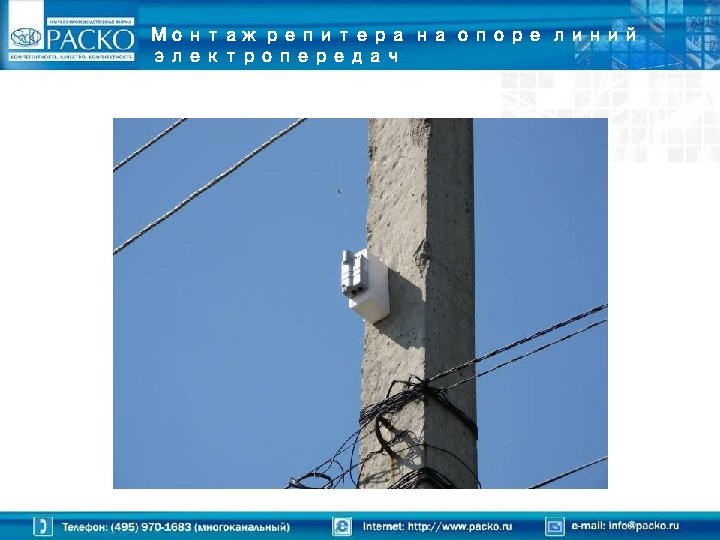

Монтаж репитера на опоре линий электропередач

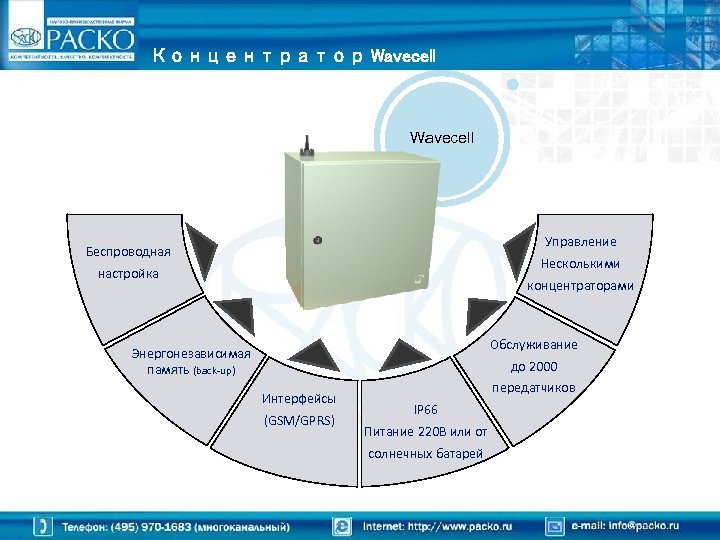

Концентратор Wavecell Управление Беспроводная Несколькими настройка концентраторами Обслуживание Энергонезависимая память (back-up) до 2000 Интерфейсы (GSM/GPRS) передатчиков IP 66 Питание 220 В или от солнечных батарей

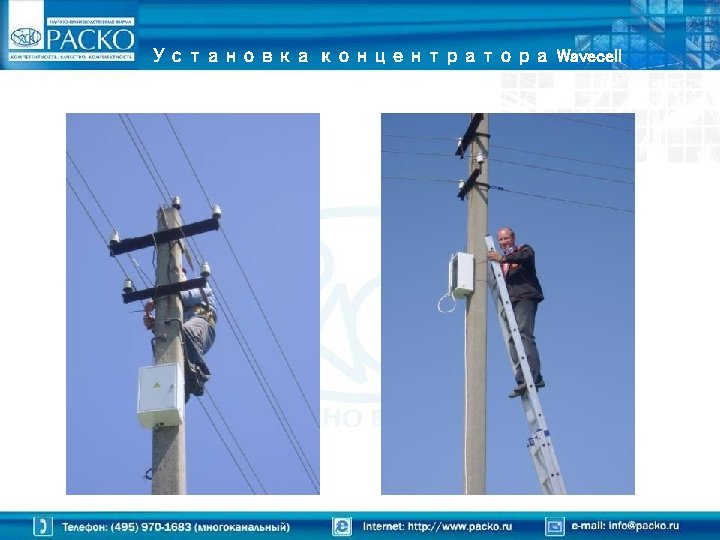

Установка концентратора Wavecell

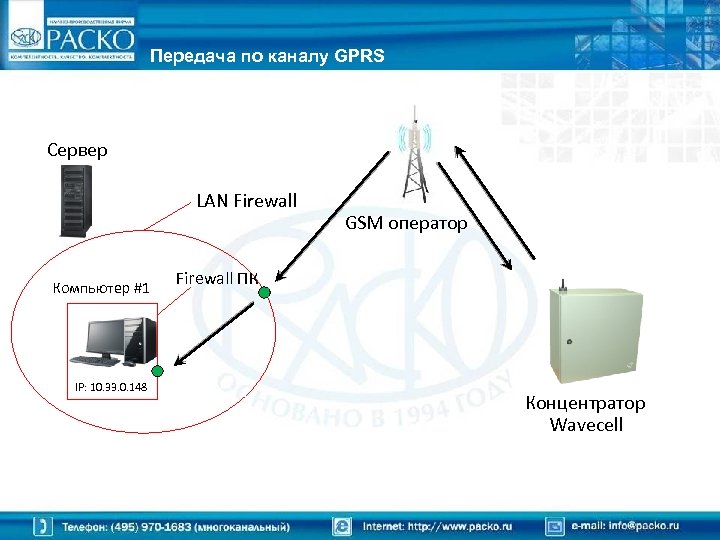

Передача по каналу GPRS Сервер LAN Firewall Компьютер #1 IP: 10. 33. 0. 148 GSM оператор Firewall ПК Концентратор Wavecell

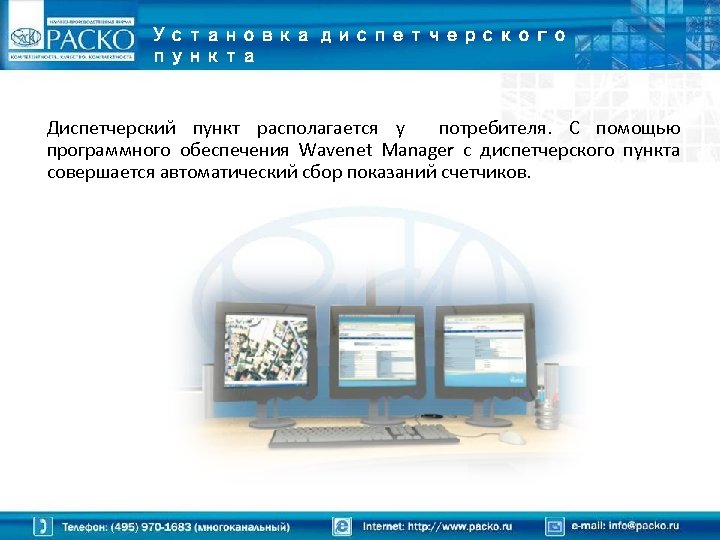

Установка диспетчерского пункта Диспетчерский пункт располагается у потребителя. С помощью программного обеспечения Wavenet Manager с диспетчерского пункта совершается автоматический сбор показаний счетчиков.

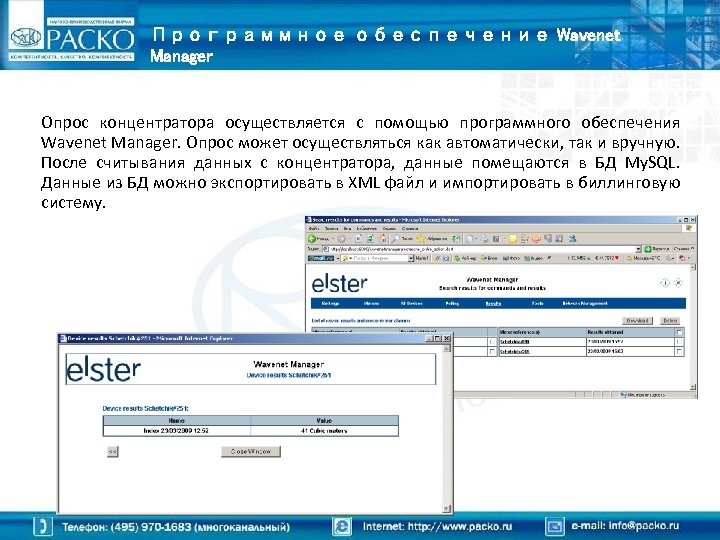

Программное обеспечение Wavenet Manager Опрос концентратора осуществляется с помощью программного обеспечения Wavenet Manager. Опрос может осуществляться как автоматически, так и вручную. После считывания данных с концентратора, данные помещаются в БД My. SQL. Данные из БД можно экспортировать в XML файл и импортировать в биллинговую систему.

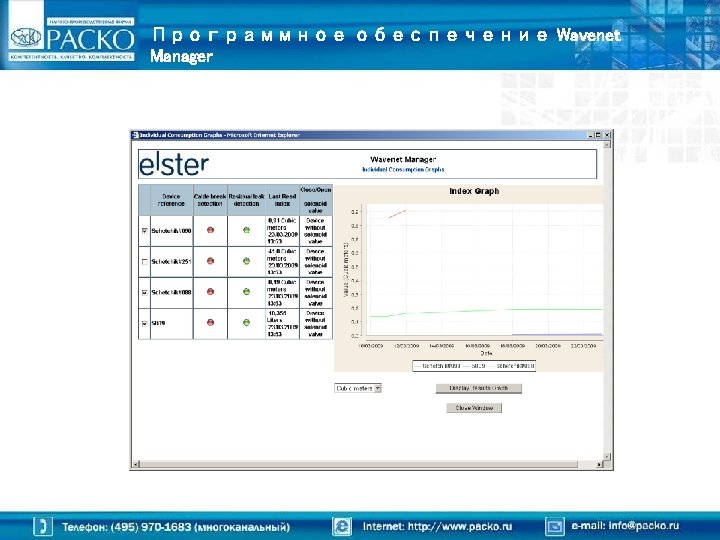

Программное обеспечение Wavenet Manager

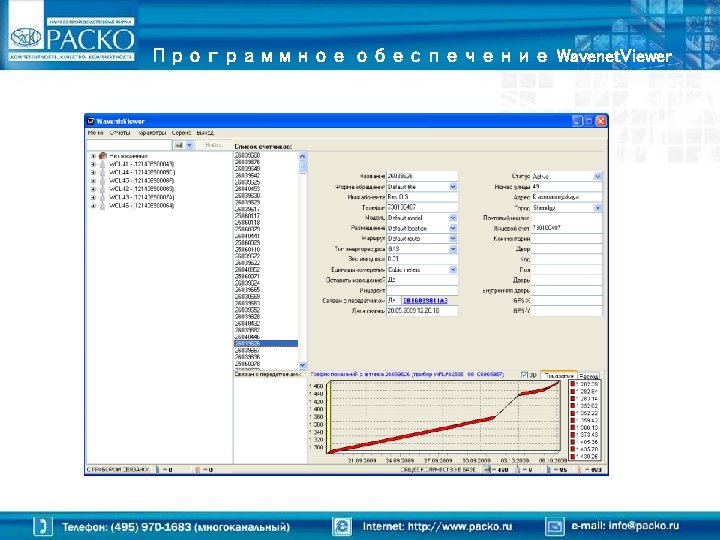

Программное обеспечение Wavenet. Viewer

Экспорт в биллинговую систему 23/03/2009 16: 07 5809 Cable cut detection Event 23/03/2009 13: 07 10, 356 Liters Index 23/03/2009 13: 07 23/03/2009 16: 07 Schetchik#090 0, 91 Cubic meters Index 23/03/2009 13: 07 23/03/2009 16: 07 Schetchik#251 41 Cubic meters 23/03/2009 16: 07 Schetchik#088 Cable cut detection Event 23/03/2009 13: 07 0, 19 Cubic meters Index 23/03/2009 13: 07

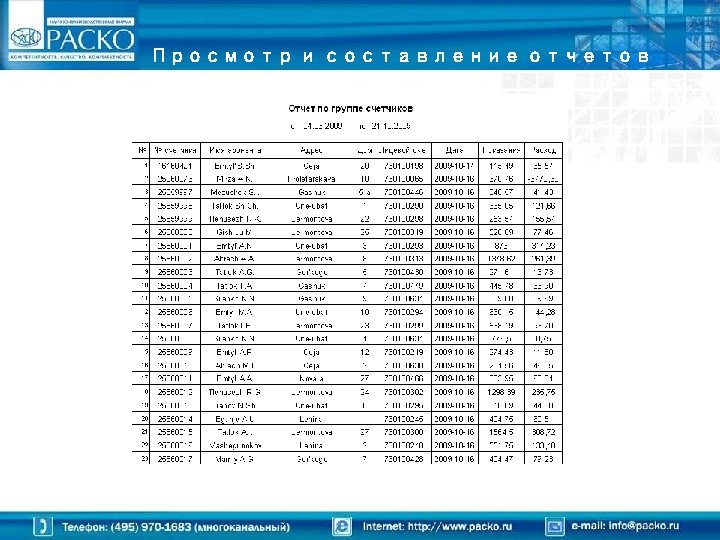

Просмотр и составление отчетов

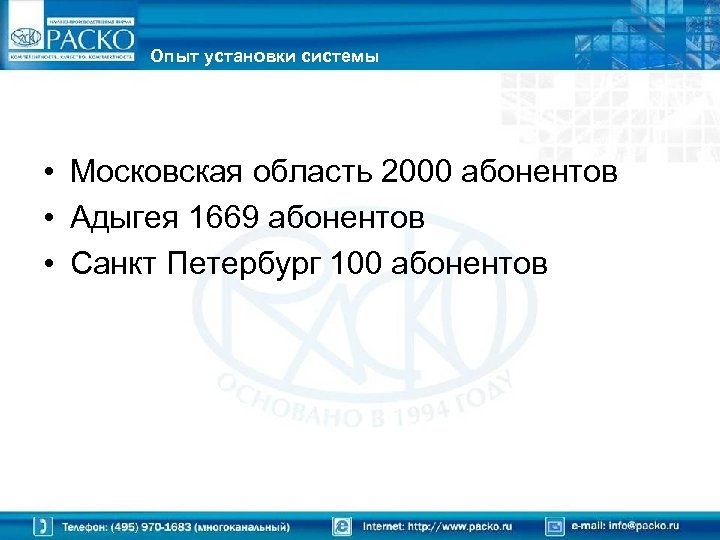

Опыт установки системы • Московская область 2000 абонентов • Адыгея 1669 абонентов • Санкт Петербург 100 абонентов

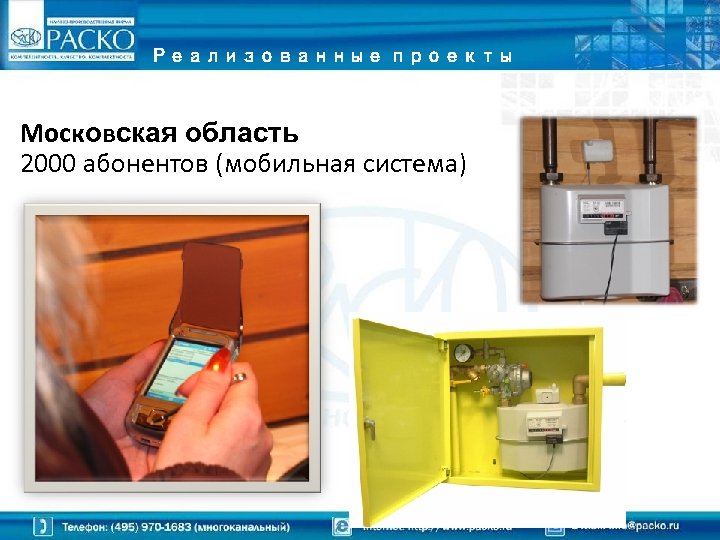

Реализованные проекты Московская область 2000 абонентов (мобильная система)

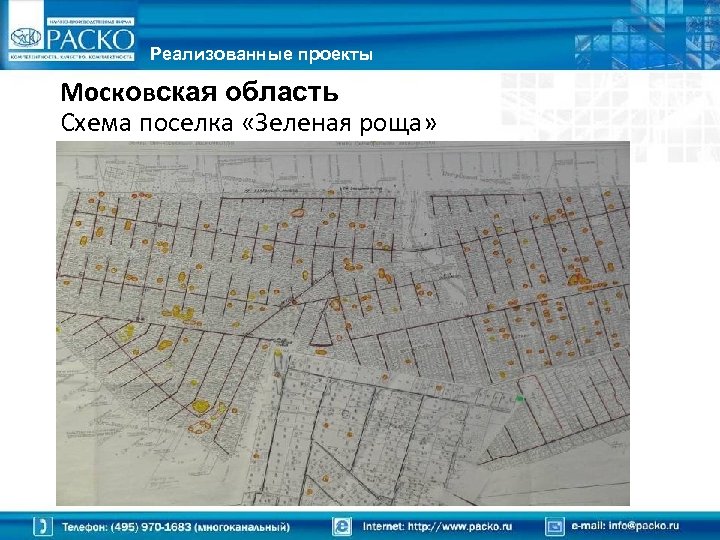

Реализованные проекты Московская область Схема поселка «Зеленая роща»

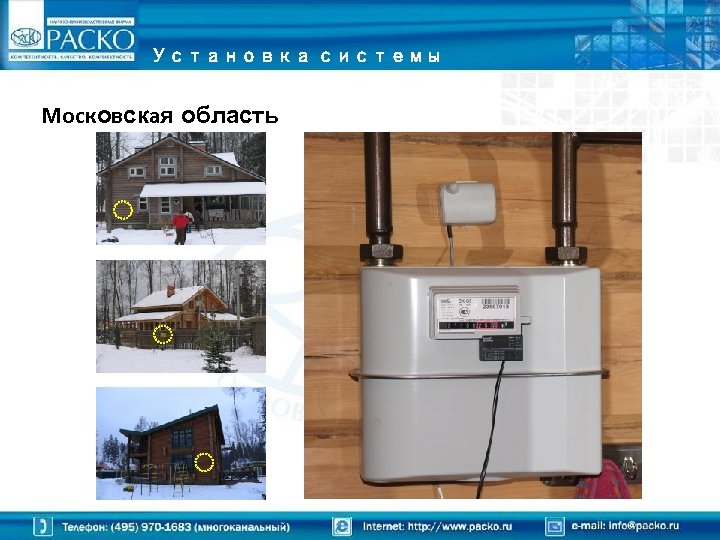

Установка системы Московская область

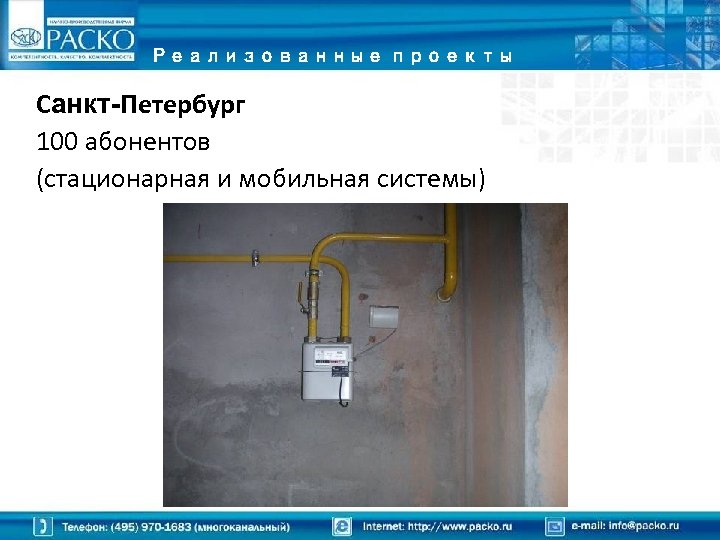

Реализованные проекты Санкт-Петербург 100 абонентов (стационарная и мобильная системы)

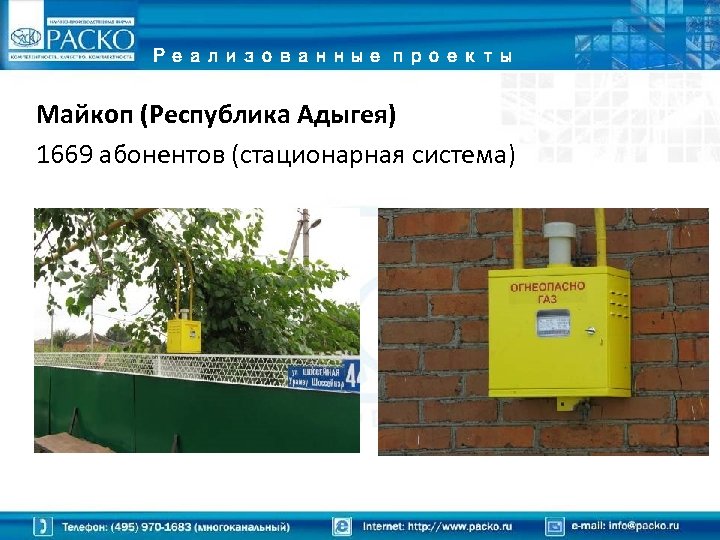

Реализованные проекты Майкоп (Республика Адыгея) 1669 абонентов (стационарная система)

Реализованные проекты Счетчик с передатчиком (специальное исполнение)

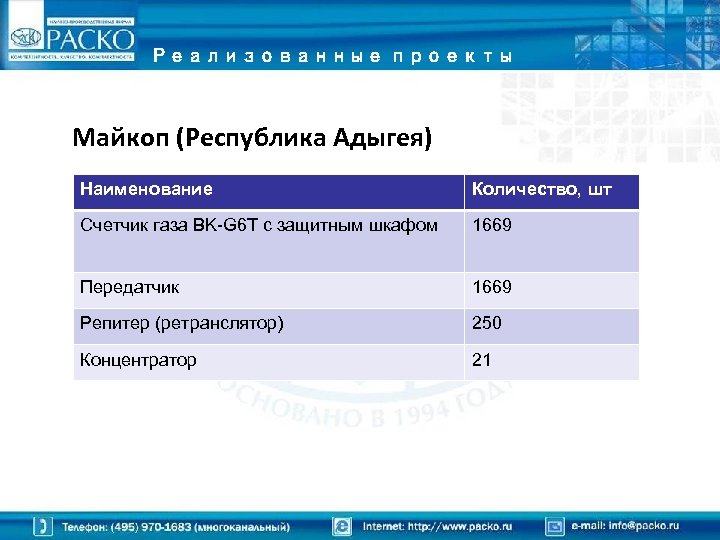

Реализованные проекты Майкоп (Республика Адыгея) Наименование Количество, шт Счетчик газа BK-G 6 T с защитным шкафом 1669 Передатчик 1669 Репитер (ретранслятор) 250 Концентратор 21

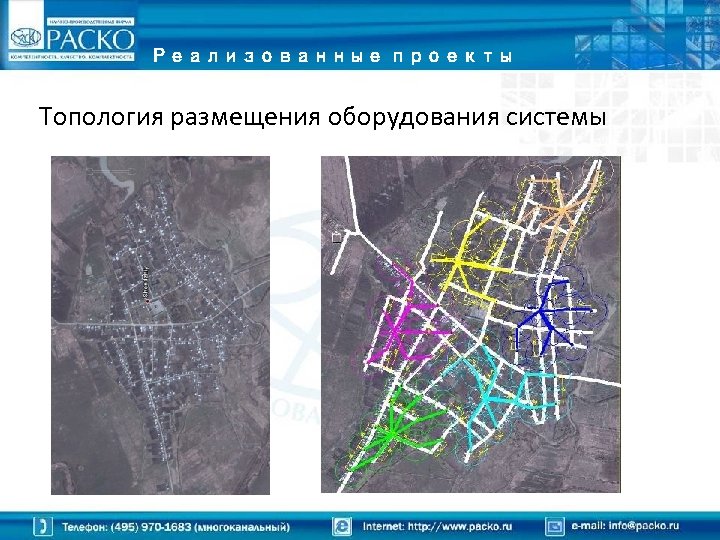

Реализованные проекты Топология размещения оборудования системы

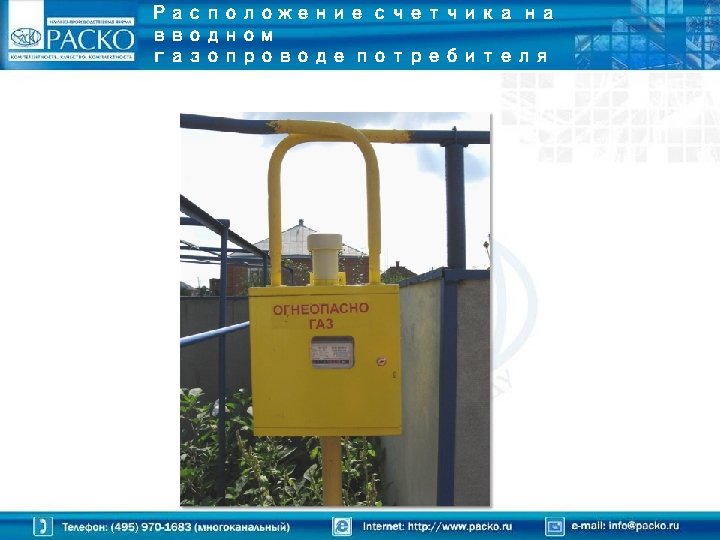

Расположение счетчика на вводном газопроводе потребителя

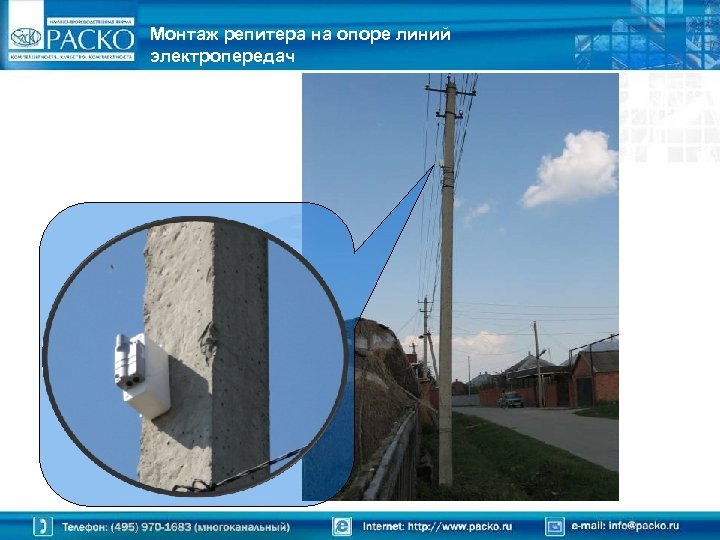

Монтаж репитера на опоре линий электропередач

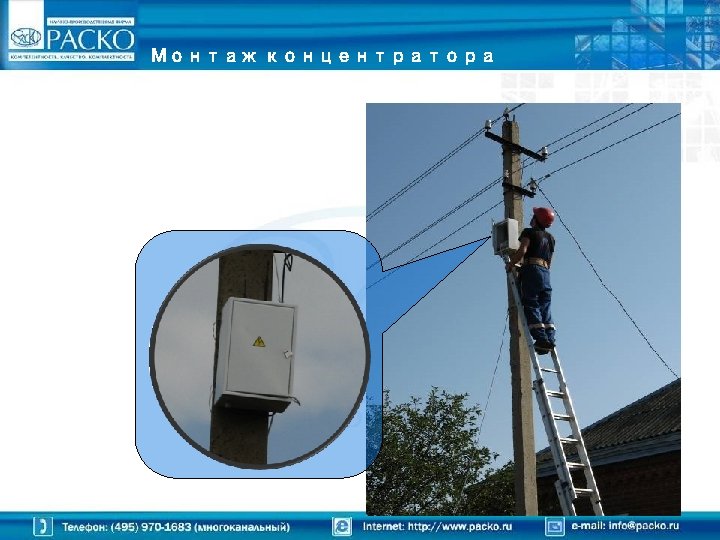

Монтаж концентратора

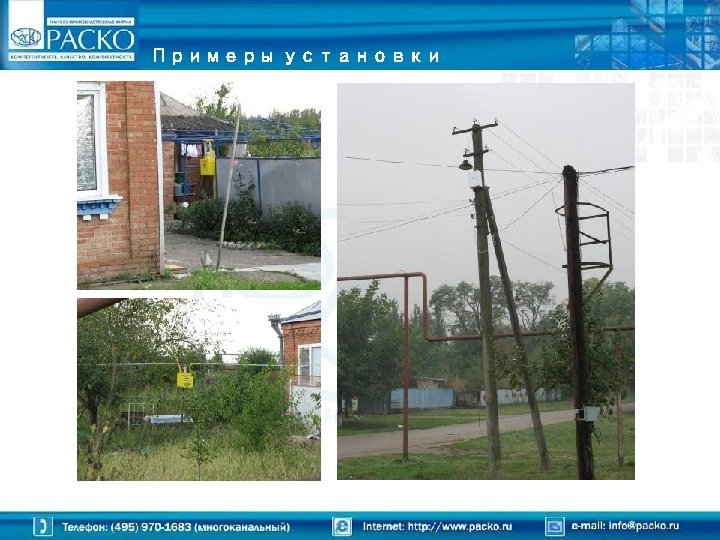

Примеры установки

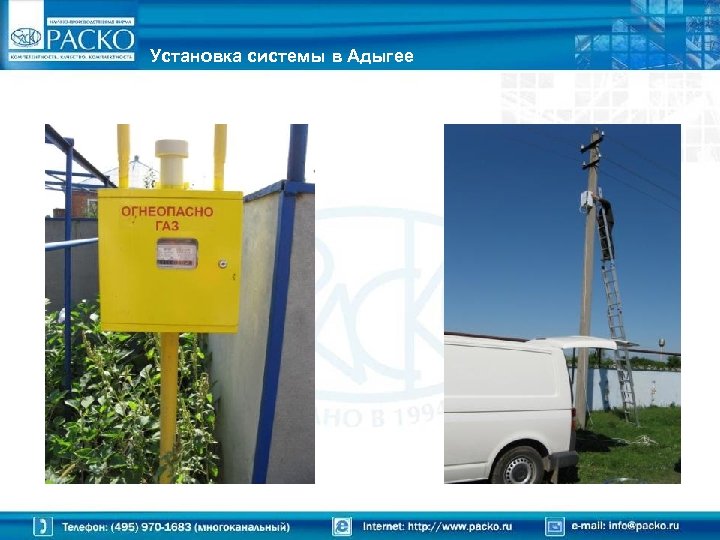

Установка системы в Адыгее

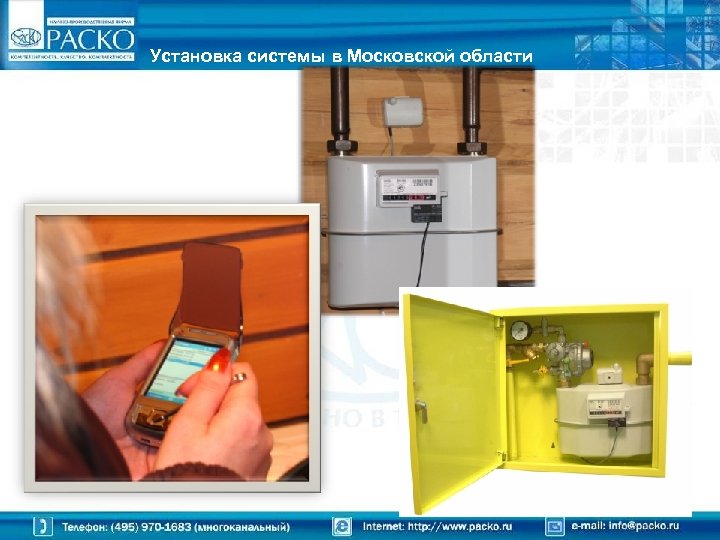

Установка системы в Московской области

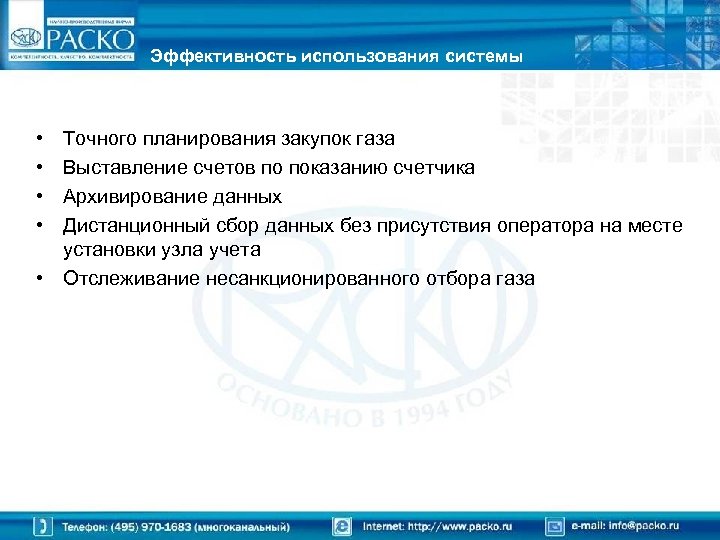

Эффективность использования системы • • Точного планирования закупок газа Выставление счетов по показанию счетчика Архивирование данных Дистанционный сбор данных без присутствия оператора на месте установки узла учета • Отслеживание несанкционированного отбора газа

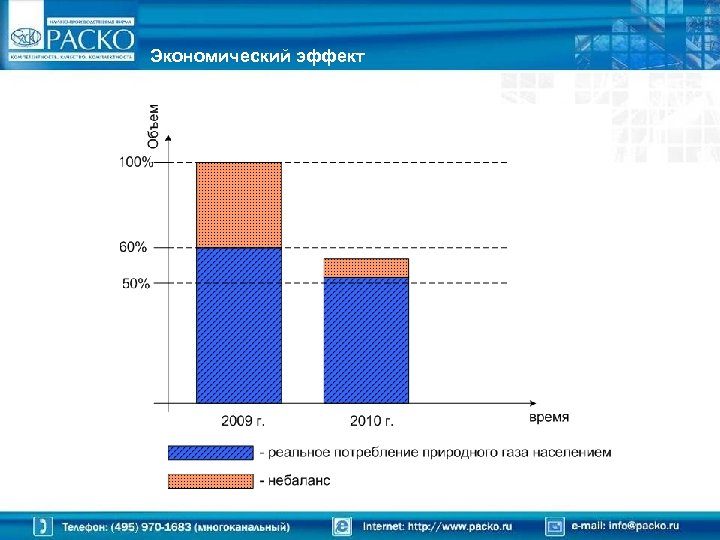

Экономический эффект

Контактная информация Офис: 125464, г. Москва, ул. Митинская, д. 12 Тел. /факс: (495) 970 -16 -83 (многоканальный) Электронная почта: info@packo. ru Сайт: www. packo. ru
