СИСТЕМА ПОДГОТОВКИ ЭНЕРГОАУДИТОРОВ в Ивановском государственном энергетическом университете

СИСТЕМА ПОДГОТОВКИ ЭНЕРГОАУДИТОРОВ в Ивановском государственном энергетическом университете им. В. И. Ленина Директор УМЦ, д. т. н. , профессор Бухмиров В. В.

История ВУЗа 1. В 1918 году В. И. Лениным был подписан декрет об учреждении в Иваново-Вознесенске политехнического института на базе Рижского политехнического института. Вначале было 6 факультетов: o o o 2. o В мае 1930 года факультеты ИВПИ были реорганизованы в 4 самостоятельных отраслевых института: o o 3. энергетический; текстильный; химико-технологический; сельскохозяйственный. 28 ноября 1938 года Ивановскому энергетическому институту было присвоено имя В. И. Ленина, а в 1961 -62 гг. был открыт заочный факультет. К тому времени в ИЭИ стало 5 факультетов: o o o 4. агрономический; инженерно-строительный; прядильно-ткацкий; социально-экономический; химический; факультет фабрично-заводских механиков. o промтеплоэнергетический (ПТЭФ); теплоэнергетический (ТЭФ); электроэнергетический (ЭЭФ); электромеханический (ЭМФ). В 1992 году ИЭИ им. В. И. Ленина был принят в Ассоциацию университетов России, а затем получил статус государственного энергетического университета.

ИГЭУ сегодня 1. В настоящее время подготовка специалистов ведется на 6 факультетах дневного обучения: теплоэнергетический (ТЭФ); o электроэнергетический (ЭЭФ); o электромеханический (ЭМФ); o инженерно-физический (ИФФ); o информатики и вычислительной техники (ИВТФ); o экономики и управления. o и факультете заочного обучения. 2. Основными структурными подразделениями являются 40 кафедр. 3. В настоящее время в университете обучается 8000 студентов.

Дисциплины в ИГЭУ 1. Энергосбережение в теплоэнергетике и теплотехнологиях Специальность 140101 «Тепловые электрические станции» (8, 9 сем. - 68 ч. ) Специальность 140103 «Технология воды и топлива на ТЭС и АЭС» (8 сем. - 34 ч. ) Специальность 140104 «Промышленная теплоэнергетика» (8, 9 сем. - 68 ч. ) Специальность 140106 «Энергообеспечение предприятий» (8 сем. - 34 ч. ) Специальность 140105 «Энергетика теплотехнологий» (8 сем. - 34 ч. ) 2. Энергоаудит в теплоэнергетике и теплотехнологиях Специальность 140104 «Промышленная теплоэнергетика» (9 сем. - 28 ч. ) 3. Основы энергосбережения Специальность 140201 «Высоковольтные электроэнергетика и электротехника» ( 9 сем. - 30 ч. ) Специальность 140211 «Электроснабжение» (9 сем. - 32 ч. )

Нормативные требования к квалификации энергоаудиторов o Федеральный закон РФ от 23 ноября 2009 года № 261 -ФЗ. o o АДМИНИСТРАТИВНЫЙ РЕГЛАМЕНТ исполнения Министерством энергетики Российской Федерации государственной функции по ведению государственного реестра саморегулируемых организаций в области энергетического обследования : o o Квалификационным требованием для приема в члены саморегулируемой организации в области энергетического обследования является требование к индивидуальному предпринимателю и (или) к лицу, заключившему с ним трудовой или гражданско-правовой договор, к работникам юридического лица, а равно и к физическому лицу - субъекту профессиональной деятельности, о наличии знаний в области деятельности по проведению энергетических обследований в соответствии с образовательными программами высшего профессионального образования, дополнительного профессионального образования или программами профессиональной переподготовки специалистов в области деятельности по проведению энергетических обследований. При регистрации СРО требуются «…копии документов, подтверждающих квалификацию энергоаудиторов, прошедших подготовку или повышение квалификации в определенных в установленном порядке образовательных центрах по подготовке и повышению квалификации энергоаудиторов для проведения энергетических обследований, ее членов (не менее чем четыре работника, заключившие с организацией трудовой договор и получившие знания в области деятельности по проведению энергетических обследований); » Приказ Минэнерго России № 148 от 07. 04. 10. o «Утвердить рекомендуемые: o -перечень базовых образовательных центров по подготовке и повышению квалификации энергоаудиторов для проведения энергетических обследований согласно приложению № 1; »

Приказ Минэнерго России, от № 148 от 07. 04. 2010 (согласован с Минобрнауки России) Реализация единой федеральной структуры обучения Об организации работы по образовательной подготовке и повышению квалификации энергоаудиторов для проведения энергетических обследований в целях эффективного и рационального использования энергетических ресурсов В соответствии с распоряжением Правительства Российской Федерации от 1 декабря 2009 г. № 1830 -р «Об утверждении плана мероприятий по энергосбережению и повышению энергетической эффективности в Российской Федерации, направленных на реализацию Федерального закона «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации» в целях организации работы по образовательной подготовке и повышению квалификации энергоаудиторов для проведения энергетических обследований п р и к а з ы в а е м: Утвердить рекомендуемые: -перечень базовых образовательных центров по подготовке и повышению квалификации энергоаудиторов для проведения энергетических обследований согласно приложению № 1; -базовую учебную программу по подготовке и повышению квалификации энергоаудиторов для проведения энергетических обследований «Проведение энергетических обследований с целью повышения энергетической эффективности и энергосбережения» согласно приложению № 2. Определить ответственным за координацию образовательной деятельности в области энергосбережения и повышения энергетической эффективности от Минэнерго России - директора Департамента энергетической политики и энергоэффективности Минэнерго России Михайлова С. А.

Карта базовых образовательных центров по подготовке и повышению квалификации энергоаудиторов для проведения энергетических обследований 1. Некоммерческое партнерство «Корпоративный образовательный и научный центр Единой энергетической системы» (Корпоративный Энергетический Университет) с региональными филиалами (координатор) 1. 1. Ставропольский центр КЭУ 1. 2. Ростовский центр КЭУ 1. 3. Омский центр КЭУ 1. 4. Тюменский центр КЭУ 1. 5. Челябинский центр КЭУ 1. 6. Кубанский центр КЭУ 1. 7. Красноярский центр КЭУ 1. 8. Астраханский центр КЭУ 1. 9. Пермский центр КЭУ 1. 10 Волгоградский центр КЭУ 18 7 -10 21 22 11 1 -6 15 19 13 1. 6 1. 2 1. 9 24 16 1. 9 22 1. 4 14 26 1. 1 1. 8 1. 5 2. Московский энергетический институт (технический 16. Ижевский государственный университет) МЭИ (ТУ) 3. Институт повышения квалификации государственных служащих (ИПКГосслужбы) 4. Московский государственный горный университет 5. Российский государственный университет нефти и газа им. Губкина. 6. Институт повышения квалификации руководящих работников и специалистов топливно-энергетического комплекса (ФГУ ИПК ТЭК) 7. Петербургский энергетический институт повышения квалификации 8. Санкт-Петербургский государственный электротехнический университет 9. Санкт-Петербургский государственный горный институт (технический университет) 10. Санкт-Петербургский архитектурно-строительный колледж 11. Брянская инженерно-технологическая академия 12. Тихоокеанский государственный экономический университет 13. Воронежский государственный архитектурно-строительный университет 14. Уральский государственный технический университет Уральский политехнический институт 15. Ивановский государственный энергетический университет им. В. И. Ленина технический университет 17. Иркутский государственный технический университет 18. Российский государственный университет имени Иммануила Канта 19. Нижегородский государственный технический университет 20. Новосибирский государственный технический университет 21. Петрозаводский государственный университет 22. Центр дополнительного образования Промэнергобезопасность (Самара) 23. Тверской государственный технический университет 24. Национальный исследовательский Томский политехнический университет 25. Чувашский государственный университет 26. Уфимский государственный нефтяной технический университет 24 1. 3 1. 7 20 17 12

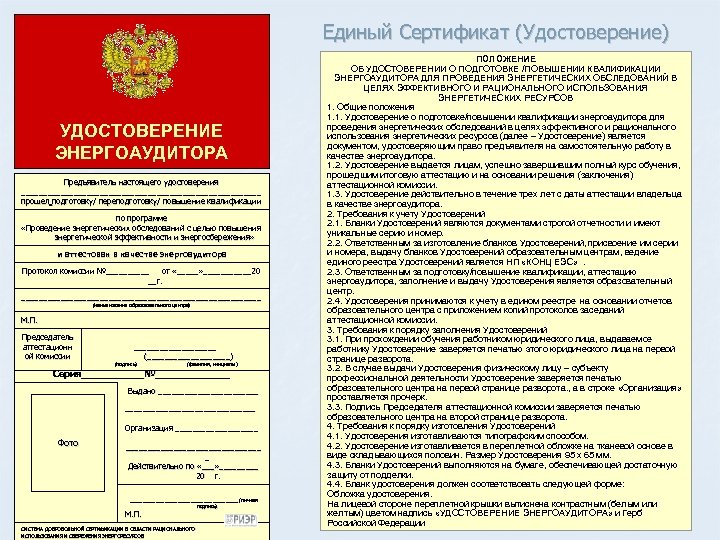

Единый Сертификат (Удостоверение) УДОСТОВЕРЕНИЕ ЭНЕРГОАУДИТОРА Предъявитель настоящего удостоверения ____________________________ прошел подготовку/ переподготовку/ повышение квалификации прошел по программе «Проведение энергетических обследований с целью повышения энергетической эффективности и энергосбережения» и аттестован в качестве энергоаудитора Протокол комиссии №_____ от «_____» ______20 __г. ____________________________ (наименование образовательного центра) М. П. Председатель аттестационн ой комиссии __________ (__________) УДОСТОВЕРЕНИЕ (подпись) (фамилия, инициалы) Серия______№_____________ Выдано _________________ Организация __________ Фото ________________ _ Действительно по «___» _____ 20 г. _____________ (личная М. П. СИСТЕМА ДОБРОВОЛЬНОЙ СЕРТИФИКАЦИИ В ОБЛАСТИ РАЦИОНАЛЬНОГО ИСПОЛЬЗОВАНИЯ И СБЕРЕЖЕНИЯ ЭНЕРГОРЕСУРСОВ подпись) ПОЛОЖЕНИЕ ОБ УДОСТОВЕРЕНИИ О ПОДГОТОВКЕ /ПОВЫШЕНИИ КВАЛИФИКАЦИИ ЭНЕРГОАУДИТОРА ДЛЯ ПРОВЕДЕНИЯ ЭНЕРГЕТИЧЕСКИХ ОБСЛЕДОВАНИЙ В ЦЕЛЯХ ЭФФЕКТИВНОГО И РАЦИОНАЛЬНОГО ИСПОЛЬЗОВАНИЯ ЭНЕРГЕТИЧЕСКИХ РЕСУРСОВ 1. Общие положения 1. 1. Удостоверение о подготовке/повышении квалификации энергоаудитора для проведения энергетических обследований в целях эффективного и рационального использования энергетических ресурсов (далее – Удостоверение) является документом, удостоверяющим право предъявителя на самостоятельную работу в качестве энергоаудитора. 1. 2. Удостоверение выдается лицам, успешно завершившим полный курс обучения, прошедшим итоговую аттестацию и на основании решения (заключения) аттестационной комиссии. 1. 3. Удостоверение действительно в течение трех лет с даты аттестации владельца в качестве энергоаудитора. 2. Требования к учету Удостоверений 2. 1. Бланки Удостоверений являются документами строгой отчетности и имеют уникальные серию и номер. 2. 2. Ответственным за изготовление бланков Удостоверений, присвоение им серии и номера, выдачу бланков Удостоверений образовательным центрам, ведение единого реестра Удостоверений является НП «КОНЦ ЕЭС» . 2. 3. Ответственным за подготовку/повышение квалификации, аттестацию энергоаудитора, заполнение и выдачу Удостоверения является образовательный центр. 2. 4. Удостоверения принимаются к учету в едином реестре на основании отчетов образовательного центра с приложением копий протоколов заседаний аттестационной комиссии. 3. Требования к порядку заполнения Удостоверений 3. 1. При прохождении обучения работником юридического лица, выдаваемое работнику Удостоверение заверяется печатью этого юридического лица на первой странице разворота. 3. 2. В случае выдачи Удостоверения физическому лицу – субъекту профессиональной деятельности Удостоверение заверяется печатью образовательного центра на первой странице разворота. , а в строке «Организация» проставляется прочерк. 3. 3. Подпись Председателя аттестационной комиссии заверяется печатью образовательного центра на второй странице разворота. 4. Требования к порядку изготовления Удостоверений 4. 1. Удостоверения изготавливаются типографским способом. 4. 2. Удостоверение изготавливается в переплетной обложке на тканевой основе в виде складывающихся половин. Размер Удостоверения 95 х 65 мм. 4. 3. Бланки Удостоверений выполняются на бумаге, обеспечивающей достаточную защиту от подделки. 4. 4. Бланк удостоверения должен соответствовать следующей форме: Обложка удостоверения. На лицевой стороне переплетной крышки вытиснена контрастным (белым или желтым) цветом надпись «УДОСТОВЕРЕНИЕ ЭНЕРГОАУДИТОРА» и Герб Российской Федерации

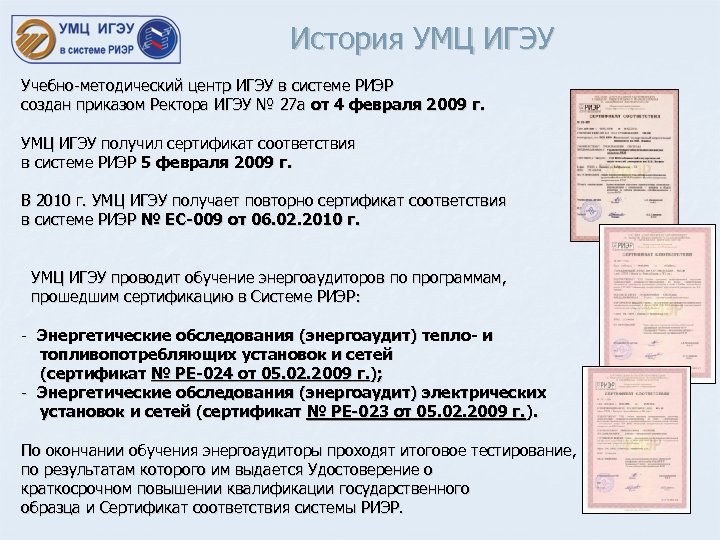

История УМЦ ИГЭУ Учебно-методический центр ИГЭУ в системе РИЭР создан приказом Ректора ИГЭУ № 27 а от 4 февраля 2009 г. УМЦ ИГЭУ получил сертификат соответствия в системе РИЭР 5 февраля 2009 г. В 2010 г. УМЦ ИГЭУ получает повторно сертификат соответствия в системе РИЭР № ЕС-009 от 06. 02. 2010 г. УМЦ ИГЭУ проводит обучение энергоаудиторов по программам, прошедшим сертификацию в Системе РИЭР: - Энергетические обследования (энергоаудит) тепло- и топливопотребляющих установок и сетей (сертификат № РЕ-024 от 05. 02. 2009 г. ); - Энергетические обследования (энергоаудит) электрических установок и сетей (сертификат № РЕ-023 от 05. 02. 2009 г. ). По окончании обучения энергоаудиторы проходят итоговое тестирование, по результатам которого им выдается Удостоверение о краткосрочном повышении квалификации государственного образца и Сертификат соответствия системы РИЭР.

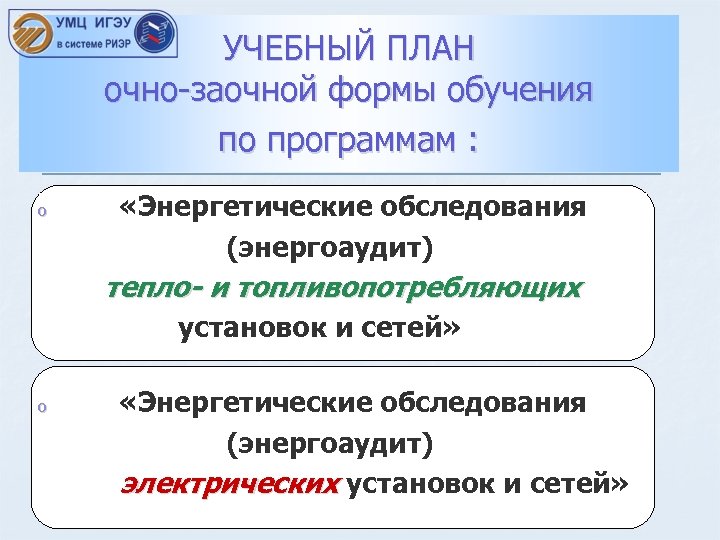

УЧЕБНЫЙ ПЛАН очно-заочной формы обучения по программам : o «Энергетические обследования (энергоаудит) тепло- и топливопотребляющих установок и сетей» o «Энергетические обследования (энергоаудит) электрических установок и сетей»

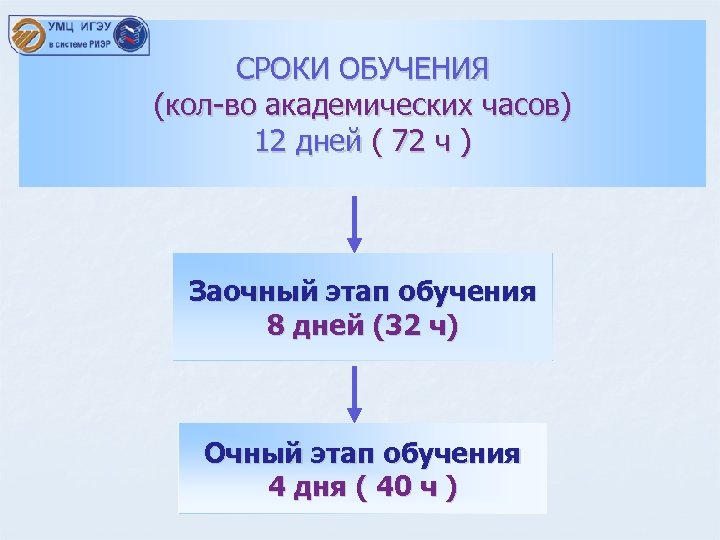

СРОКИ ОБУЧЕНИЯ (кол-во академических часов) 12 дней ( 72 ч ) Заочный этап обучения 8 дней (32 ч) Очный этап обучения 4 дня ( 40 ч )

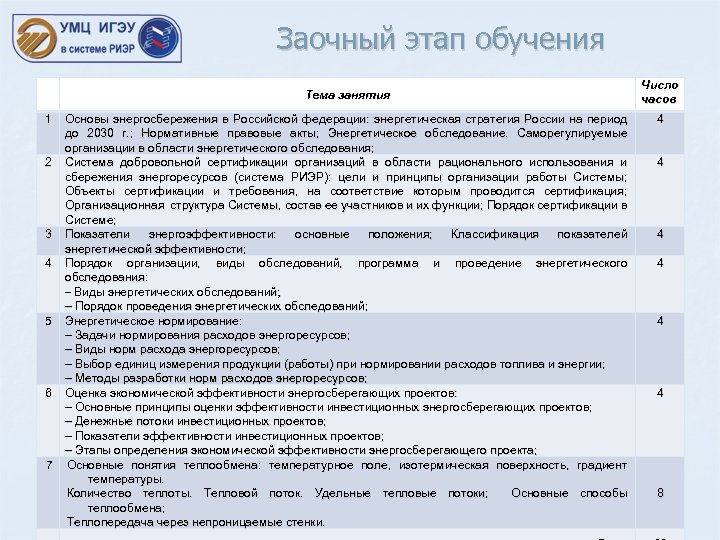

Заочный этап обучения Тема занятия 1 2 3 4 5 6 7 Основы энергосбережения в Российской федерации: энергетическая стратегия России на период до 2030 г. ; Нормативные правовые акты; Энергетическое обследование. Саморегулируемые организации в области энергетического обследования; Система добровольной сертификации организаций в области рационального использования и сбережения энергоресурсов (система РИЭР): цели и принципы организации работы Системы; Объекты сертификации и требования, на соответствие которым проводится сертификация; Организационная структура Системы, состав ее участников и их функции; Порядок сертификации в Системе; Показатели энергоэффективности: основные положения; Классификация показателей энергетической эффективности; Порядок организации, виды обследований, программа и проведение энергетического обследования: – Виды энергетических обследований; – Порядок проведения энергетических обследований; Энергетическое нормирование: – Задачи нормирования расходов энергоресурсов; – Виды норм расхода энергоресурсов; – Выбор единиц измерения продукции (работы) при нормировании расходов топлива и энергии; – Методы разработки норм расходов энергоресурсов; Оценка экономической эффективности энергосберегающих проектов: – Основные принципы оценки эффективности инвестиционных энергосберегающих проектов; – Денежные потоки инвестиционных проектов; – Показатели эффективности инвестиционных проектов; – Этапы определения экономической эффективности энергосберегающего проекта; Основные понятия теплообмена: температурное поле, изотермическая поверхность, градиент температуры. Количество теплоты. Тепловой поток. Удельные тепловые потоки; Основные способы теплообмена; Теплопередача через непроницаемые стенки. Число часов 4 4 4 8

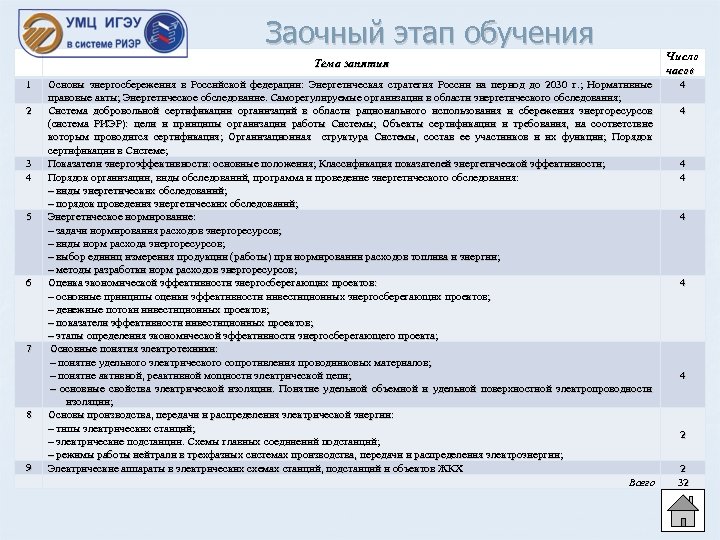

Заочный этап обучения Тема занятия 1 2 3 4 5 6 7 8 9 Основы энергосбережения в Российской федерации: Энергетическая стратегия России на период до 2030 г. ; Нормативные правовые акты; Энергетическое обследование. Саморегулируемые организации в области энергетического обследования; Система добровольной сертификации организаций в области рационального использования и сбережения энергоресурсов (система РИЭР): цели и принципы организации работы Системы; Объекты сертификации и требования, на соответствие которым проводится сертификация; Организационная структура Системы, состав ее участников и их функции; Порядок сертификации в Системе; Показатели энергоэффективности: основные положения; Классификация показателей энергетической эффективности; Порядок организации, виды обследований, программа и проведение энергетического обследования: – виды энергетических обследований; – порядок проведения энергетических обследований; Энергетическое нормирование: – задачи нормирования расходов энергоресурсов; – виды норм расхода энергоресурсов; – выбор единиц измерения продукции (работы) при нормировании расходов топлива и энергии; – методы разработки норм расходов энергоресурсов; Оценка экономической эффективности энергосберегающих проектов: – основные принципы оценки эффективности инвестиционных энергосберегающих проектов; – денежные потоки инвестиционных проектов; – показатели эффективности инвестиционных проектов; – этапы определения экономической эффективности энергосберегающего проекта; Основные понятия электротехники: – понятие удельного электрического сопротивления проводниковых материалов; – понятие активной, реактивной мощности электрической цепи; – основные свойства электрической изоляции. Понятие удельной объемной и удельной поверхностной электропроводности изоляции; Основы производства, передачи и распределения электрической энергии: – типы электрических станций; – электрические подстанции. Схемы главных соединений подстанций; – режимы работы нейтрали в трехфазных системах производства, передачи и распределения электроэнергии; Электрические аппараты в электрических схемах станций, подстанций и объектов ЖКХ Всего Число часов 4 4 4 4 2 2 32

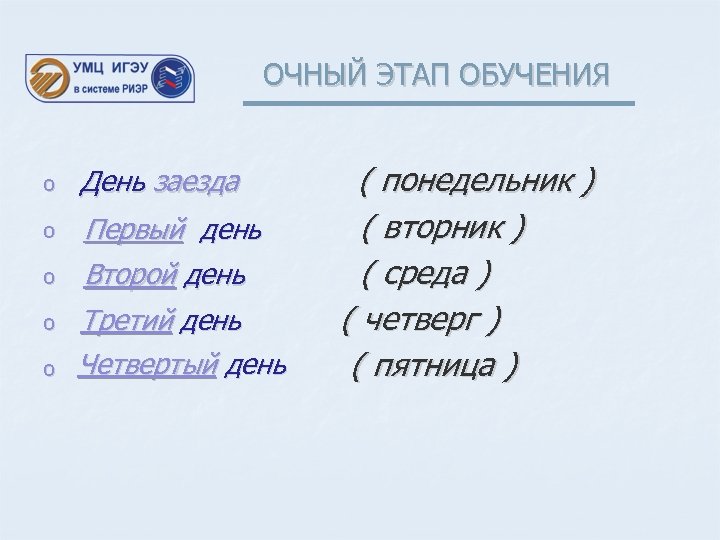

ОЧНЫЙ ЭТАП ОБУЧЕНИЯ o День заезда o Первый день Второй день o o o Третий день Четвертый день ( понедельник ) ( вторник ) ( среда ) ( четверг ) ( пятница )

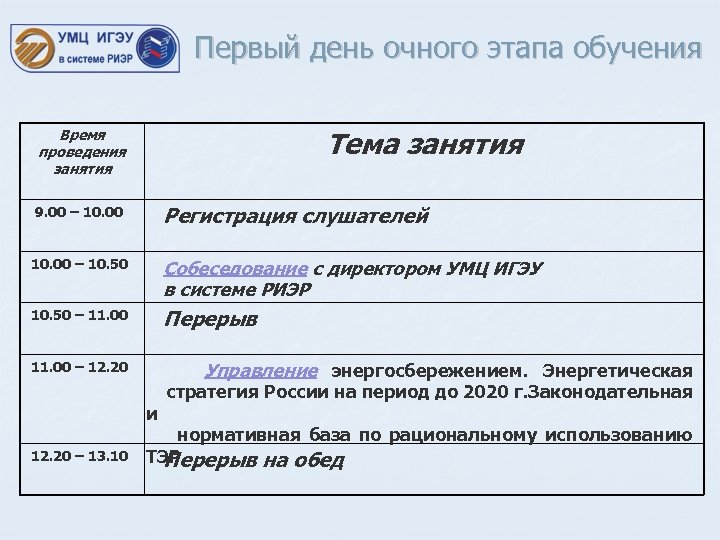

Первый день очного этапа обучения Тема занятия Время проведения занятия 9. 00 – 10. 00 Регистрация слушателей 10. 00 – 10. 50 Собеседование с директором УМЦ ИГЭУ в системе РИЭР 10. 50 – 11. 00 Перерыв Управление энергосбережением. Энергетическая 11. 00 – 12. 20 и 12. 20 – 13. 10 стратегия России на период до 2020 г. Законодательная нормативная база по рациональному использованию ТЭР Перерыв на обед

Первый день очного этапа обучения (продолжение) Тема занятия Время проведения занятия 13. 10 – 14. 40 Система добровольной сертификации организаций в области рационального использования и сбережения энергоресурсов (РИЭР) 14. 40 – 15. 00 Перерыв 15. 00– 16. 30 Основы договорных отношений при использовании ТЭР 16. 30 – 16. 45 Кофе - пауза 16. 45 – 20. 00 Обсуждение Домашнего Задания

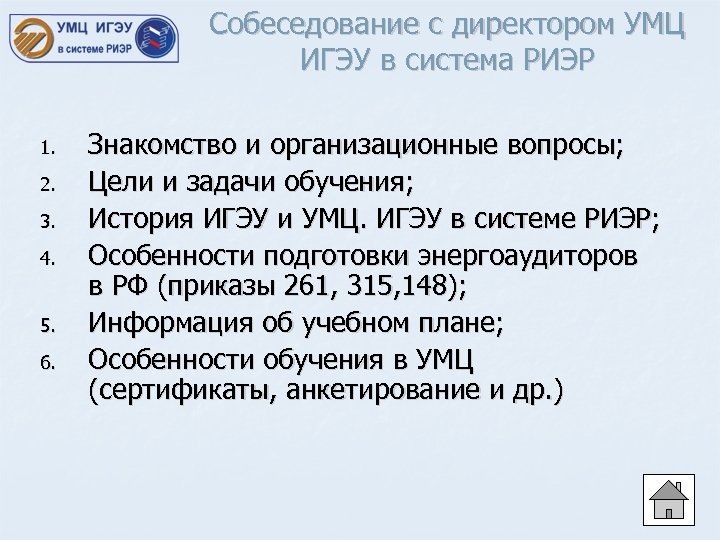

Собеседование с директором УМЦ ИГЭУ в система РИЭР 1. 2. 3. 4. 5. 6. Знакомство и организационные вопросы; Цели и задачи обучения; История ИГЭУ и УМЦ. ИГЭУ в системе РИЭР; Особенности подготовки энергоаудиторов в РФ (приказы 261, 315, 148); Информация об учебном плане; Особенности обучения в УМЦ (сертификаты, анкетирование и др. )

Управление энергосбережением Доцент Костерин А. Ю. Комплексная схема работ по энергосбережению на предприятии Внедрение прогрессивных норм расхода энергии Разработка плана энергоснабжения предприятия Организация учета и контроля за расходом энергетических ресурсов Отчеты по энергопотреблению на предприятии Показатели энергетической эффективности Энергетический аудит Пересмотр норм расходов энергоресурсов Внедрение энергосберегающих мероприятий Разработка ЭСМ Определение резервов экономии Разработка энергобалансов

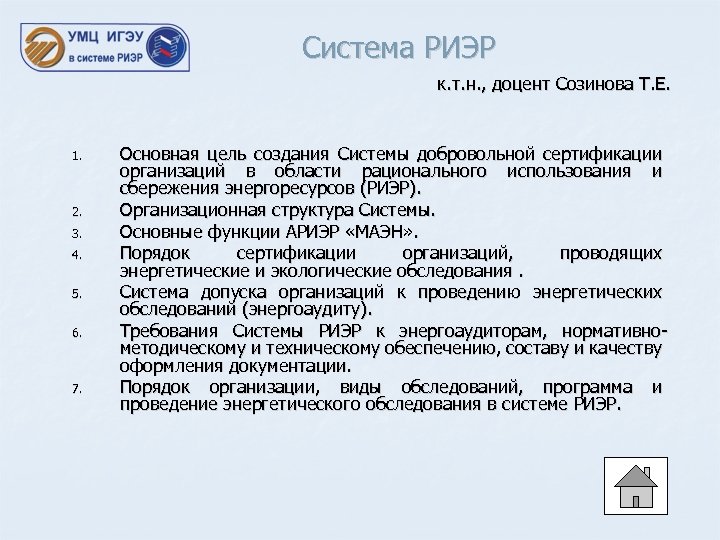

Система РИЭР к. т. н. , доцент Созинова Т. Е. 1. 2. 3. 4. 5. 6. 7. Основная цель создания Системы добровольной сертификации организаций в области рационального использования и сбережения энергоресурсов (РИЭР). Организационная структура Системы. Основные функции АРИЭР «МАЭН» . Порядок сертификации организаций, проводящих энергетические и экологические обследования. Система допуска организаций к проведению энергетических обследований (энергоаудиту). Требования Системы РИЭР к энергоаудиторам, нормативнометодическому и техническому обеспечению, составу и качеству оформления документации. Порядок организации, виды обследований, программа и проведение энергетического обследования в системе РИЭР.

Основы договорных отношений при использовании ТЭР Васенин А. Ю. 1. Анализ договорных отношений – составная часть энергетическо обследования. 2. Законодательство в области энергообеспечения: - гражданский кодекс; - 41 -ФЗ, 210 -ФЗ, 35 -ФЗ, проект Закона о теплоснабжении; - правила: потребления, учёта, присоединения, подключения, функционирования оптовых и розничных рынков, ограничения и отключения … 3. Общие вопросы определения стоимости энергетических ресурсов: - объём потребления (учёт, потери в сетях, отклонения, мощность, энергия, реактивные мощность и энергия, качество энергоресурса …); - тарифы (регулирующие органы, тарифное меню, двухставочные тарифы, «свободные» цены); - сроки и периоды оплаты. 4. Особенности договоров энергоснабжения: - электрическая энергия (договор электроснабжения, договор поставки, точка присоединения, точка поставки, уровни напряжения, присоединенная мощность, число часов использования заявленной мощности, гарантирующий поставщик, нерегулируемые цены, присоединение к электрическим сетям…); - тепловая энергия (точка подключения, потери в сетях, пароснабжение, двухставочные тарифы на тепловую энергию, безучетное потребление, тарифы на сетевую воду, конденсат…); - природный газ (формирование цены, калорийность, договорные цены, предельные цены); -водоснабжение, водоотведение. 5. Вопросы взаимоотношений с субабонентами, договоры передачи энергоресурсов

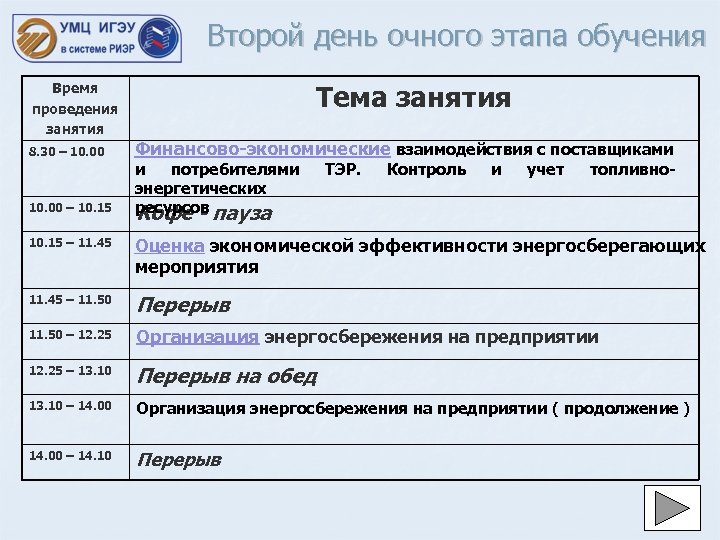

Второй день очного этапа обучения Тема занятия Время проведения занятия 8. 30 – 10. 00 – 10. 15 Финансово-экономические взаимодействия с поставщиками и потребителями энергетических ресурсов пауза Кофе - ТЭР. Контроль и учет топливно- 10. 15 – 11. 45 Оценка экономической эффективности энергосберегающих мероприятия 11. 45 – 11. 50 Перерыв 11. 50 – 12. 25 Организация энергосбережения на предприятии 12. 25 – 13. 10 Перерыв на обед 13. 10 – 14. 00 Организация энергосбережения на предприятии ( продолжение ) 14. 00 – 14. 10 Перерыв

Финансово-экономические взаимодействия с поставщиками и потребителями ТЭР доцент Костерин А. Ю. o 1. 2. 3. 4. 5. Пример расчета стоимости энергоаудита котельного оборудования Характеристика работ Сбор общих сведений об оборудовании. Анализ тепловой схем и режимов работы оборудования. Оценка системы учета ТЭР в котельной в целом и на каждом котле индивидуально. Составление энергетических балансов ТЭР, потребляемых каждым котлом. Инструментальное обследование котельного агрегата. Определение технико-экономических показателей работы оборудования. Разработка энергосберегающих мероприятий. Расчет плановой стоимости (Сед. + Сед. ∙ 0, 75) ∙ 19, 35 ∙ Iп. ц. , где: Сед. – полная единичная стоимость работ, руб. , 19, 35 – переводной коэффициент к ценам 2008 г. , Iп. ц. – индекс роста потребительских цен. (3375 + 3375 ∙ 0, 75) ∙ 19, 35 ∙ 1, 067 ∙ 1, 075 = 131089 руб. (цены 2010 года)

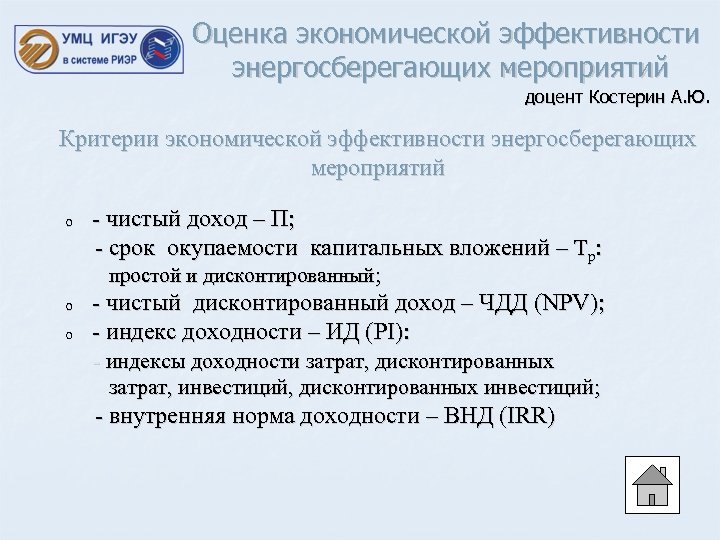

Оценка экономической эффективности энергосберегающих мероприятий доцент Костерин А. Ю. Критерии экономической эффективности энергосберегающих мероприятий o - чистый доход – П; - срок окупаемости капитальных вложений – Тр: простой и дисконтированный; o o - чистый дисконтированный доход – ЧДД (NPV); - индекс доходности – ИД (PI): - индексы доходности затрат, дисконтированных затрат, инвестиций, дисконтированных инвестиций; - внутренняя норма доходности – ВНД (IRR)

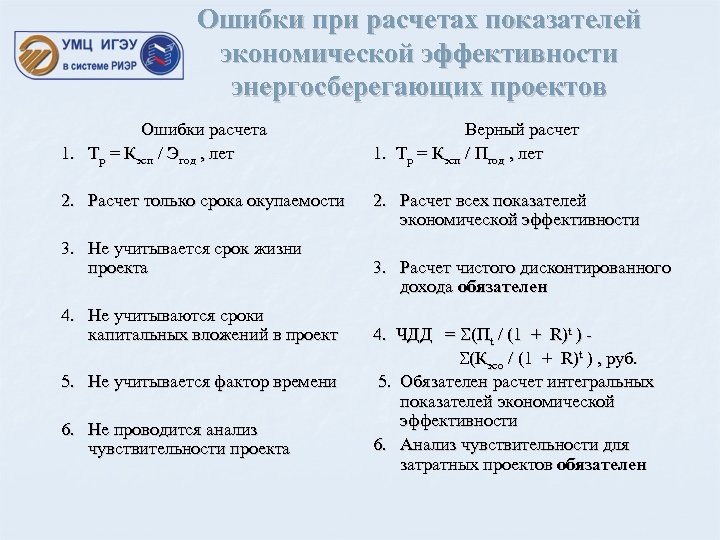

Ошибки при расчетах показателей экономической эффективности энергосберегающих проектов Ошибки расчета 1. Тр = Кэсп / Эгод , лет Верный расчет 1. Тр = Кэсп / Пгод , лет 2. Расчет только срока окупаемости 2. Расчет всех показателей экономической эффективности 3. Не учитывается срок жизни проекта 4. Не учитываются сроки капитальных вложений в проект 5. Не учитывается фактор времени 6. Не проводится анализ чувствительности проекта 3. Расчет чистого дисконтированного дохода обязателен 4. ЧДД = S(Пt / (1 + R)t ) S(Кэсо / (1 + R)t ) , руб. 5. Обязателен расчет интегральных показателей экономической эффективности 6. Анализ чувствительности для затратных проектов обязателен

Организация энергосбережения на предприятии доцент Костерин А. Ю. Энергосберегающая политика предприятия Цели энергосберегающей политики o Открытое выражение заинтересованности в энергосбережении o Рабочий документ для осуществления энергетического менеджмента на предприятии Содержание энергосберегающей политики: 1. Декларация заинтересованности предприятия в энергосбережении; 2. Изложение политики; 3. Цели политики на краткосрочный и долгосрочный период; 4. План мероприятий по энергосбережению; 5. Ресурсы необходимые для реализации; 6. Ответственность и отчетность; 7. Исполнители; 8. Контроль за исполнением; 9. Финансирование.

Функции энергоменеджеров o o o o Разработка и реализация энергосберегающей политики; Сбор и анализ информации о потреблении энергоресурсов; Разработка и внедрение эффективных энергосберегающих мероприятий; Оценка экономической эффективности энергосберегающих мероприятий; Разработка нормативных документов, способствующих энергосбережению (СО и т. п. ); Мониторинг энергопотребления; Проведение внутреннего энергоаудита; Помощь в проведении внешнего энергоаудита.

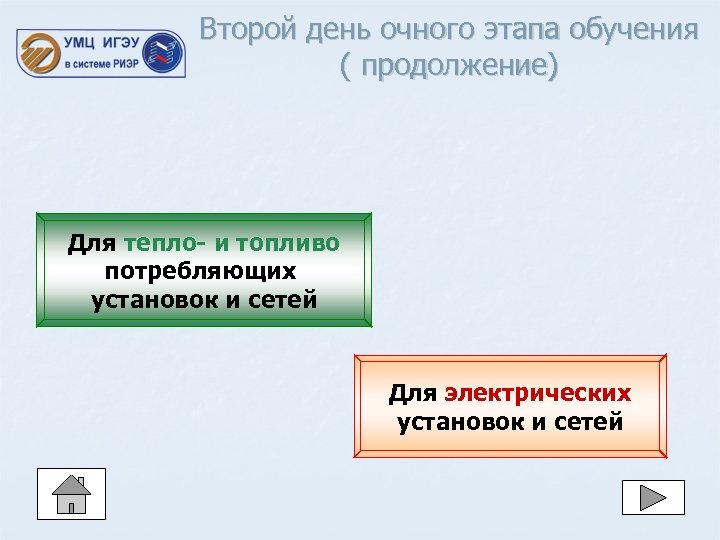

Второй день очного этапа обучения ( продолжение) Для тепло- и топливо потребляющих установок и сетей Для электрических установок и сетей

Второй день (продолжение) Время проведения занятия 14. 10 – 15. 30 – 18. 00 Энергетические обследования (энергоаудит) тепло- и топливопотребляющих установок и сетей Тема занятия Основы передачи тепловой энергии Самостоятельная работа под руководством преподавателя (индивидуальные консультации)

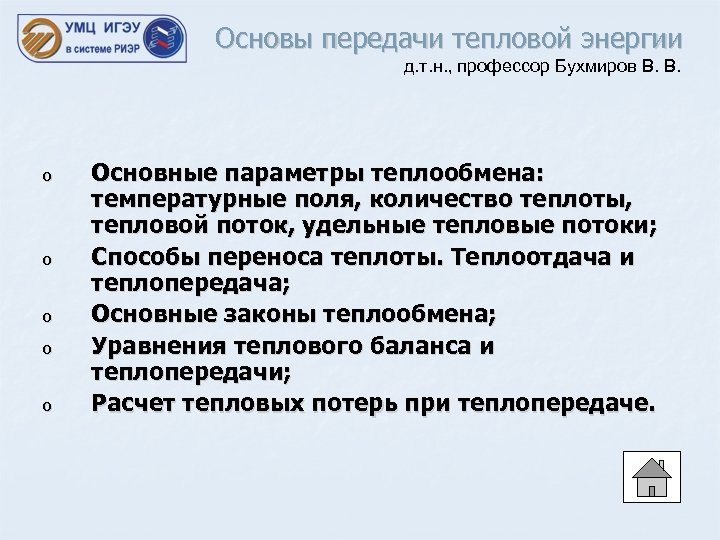

Основы передачи тепловой энергии д. т. н. , профессор Бухмиров В. В. o o o Основные параметры теплообмена: температурные поля, количество теплоты, тепловой поток, удельные тепловые потоки; Способы переноса теплоты. Теплоотдача и теплопередача; Основные законы теплообмена; Уравнения теплового баланса и теплопередачи; Расчет тепловых потерь при теплопередаче.

Самостоятельная работа

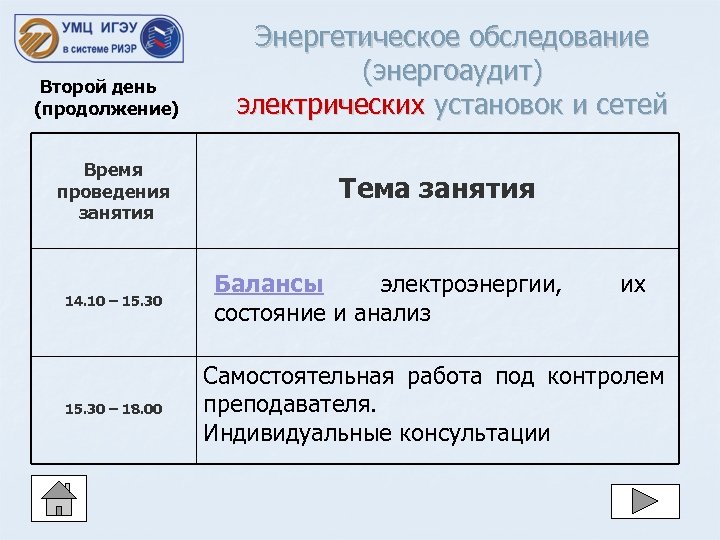

Второй день (продолжение) Время проведения занятия 14. 10 – 15. 30 – 18. 00 Энергетическое обследование (энергоаудит) электрических установок и сетей Тема занятия Балансы электроэнергии, состояние и анализ их Самостоятельная работа под контролем преподавателя. Индивидуальные консультации

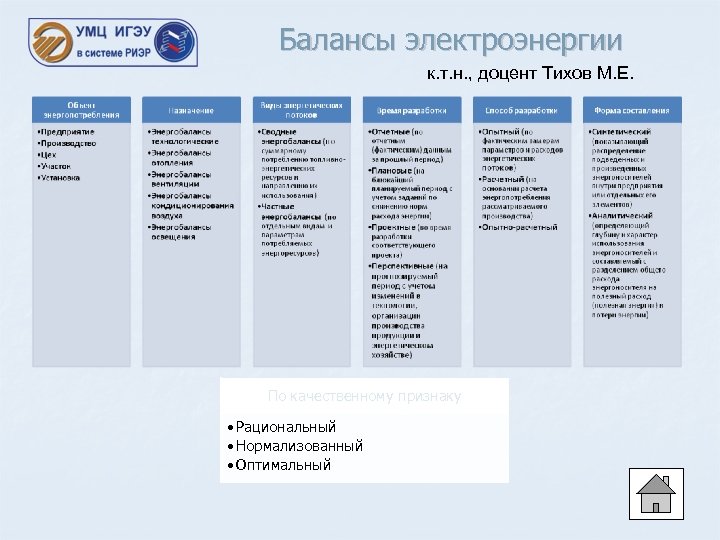

Балансы электроэнергии к. т. н. , доцент Тихов М. Е. По качественному признаку • Рациональный • Нормализованный • Оптимальный

Третий день очной части обучения по программе Энергетические обследования (энергоаудит) тепло- и топливопотребляющих установок и сетей Энергетические обследования (энергоаудит) электрических установок и сетей

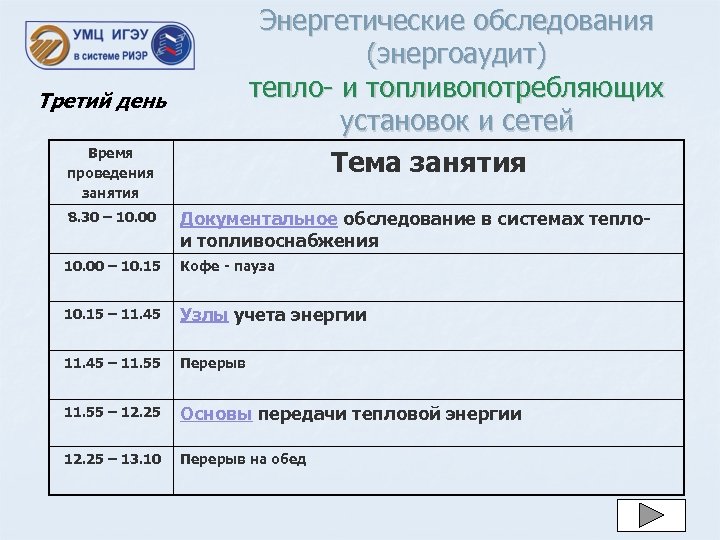

Энергетические обследования (энергоаудит) тепло- и топливопотребляющих установок и сетей Тема занятия Третий день Время проведения занятия 8. 30 – 10. 00 Документальное обследование в системах теплои топливоснабжения 10. 00 – 10. 15 Кофе - пауза 10. 15 – 11. 45 Узлы учета энергии 11. 45 – 11. 55 Перерыв 11. 55 – 12. 25 Основы передачи тепловой энергии 12. 25 – 13. 10 Перерыв на обед

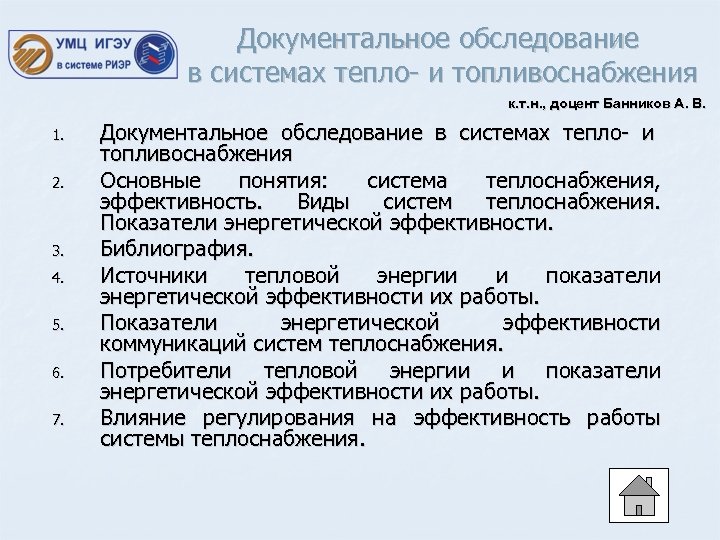

Документальное обследование в системах тепло- и топливоснабжения к. т. н. , доцент Банников А. В. 1. 2. 3. 4. 5. 6. 7. Документальное обследование в системах тепло- и топливоснабжения Основные понятия: система теплоснабжения, эффективность. Виды систем теплоснабжения. Показатели энергетической эффективности. Библиография. Источники тепловой энергии и показатели энергетической эффективности их работы. Показатели энергетической эффективности коммуникаций систем теплоснабжения. Потребители тепловой энергии и показатели энергетической эффективности их работы. Влияние регулирования на эффективность работы системы теплоснабжения.

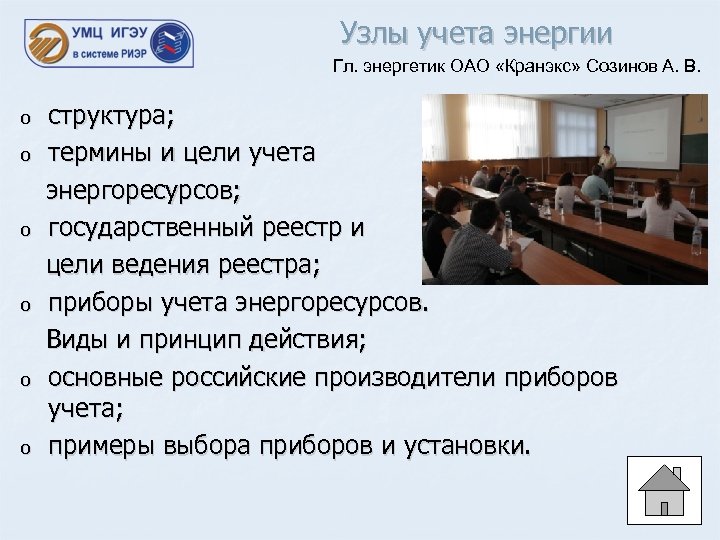

Узлы учета энергии Гл. энергетик ОАО «Кранэкс» Созинов А. В. структура; o термины и цели учета энергоресурсов; o государственный реестр и цели ведения реестра; o приборы учета энергоресурсов. Виды и принцип действия; o основные российские производители приборов учета; o примеры выбора приборов и установки. o

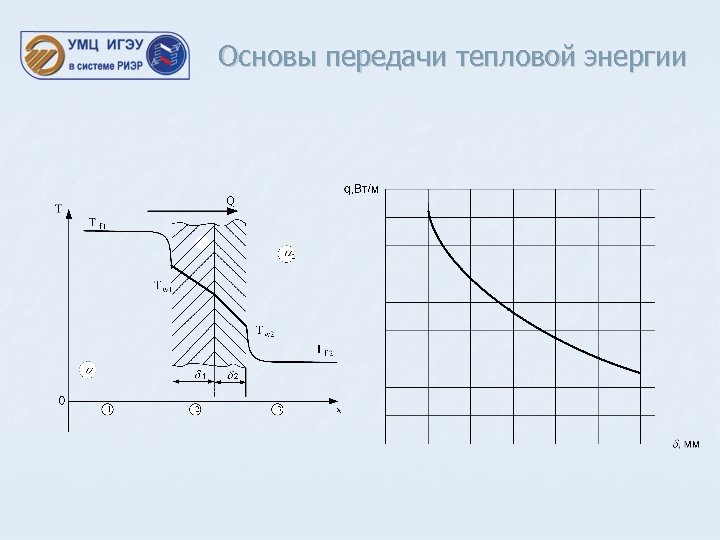

Основы передачи тепловой энергии

Третий день (продолжение) Энергетические обследования (энергоаудит) тепло- и топливопотребляющих установок и сетей Тема занятия Время проведения занятия 13. 10 – 14. 30 Приборы и технологии учета тепловой энергии. Тепловизионные средства обследования тепло- и топливопотребляющего оборудования 14. 30 – 15. 30 Технические средства для проведения энергетических обследований. Инструментальное обследование систем теплового хозяйства и тепловых сетей 15. 30 – 15. 45 Кофе - пауза 15. 45 – 17. 15 Расчет нормативов технологических потерь при передаче тепловой энергии. Расчет удельных расходов топлива в соответствии с приказом 323 Минэнерго России

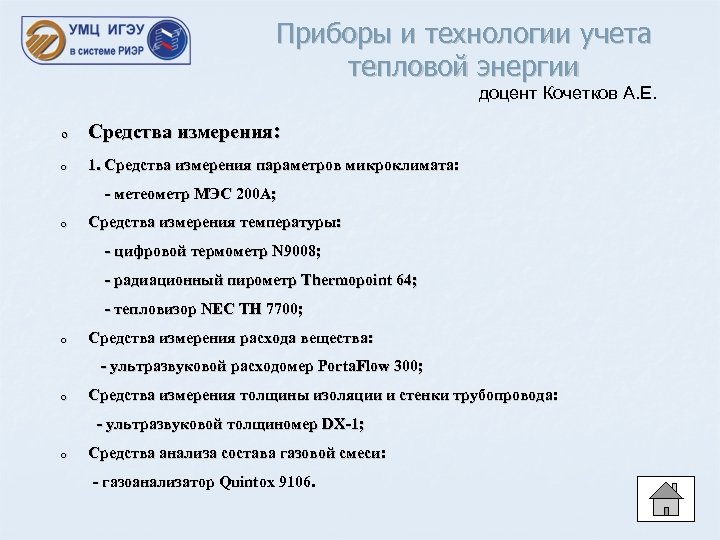

Приборы и технологии учета тепловой энергии доцент Кочетков А. Е. o Средства измерения: o 1. Средства измерения параметров микроклимата: - метеометр МЭС 200 А; o Средства измерения температуры: - цифровой термометр N 9008; - радиационный пирометр Thermopoint 64; - тепловизор NEC TH 7700; o Средства измерения расхода вещества: - ультразвуковой расходомер Porta. Flow 300; o Средства измерения толщины изоляции и стенки трубопровода: - ультразвуковой толщиномер DX-1; o Средства анализа состава газовой смеси: - газоанализатор Quintox 9106.

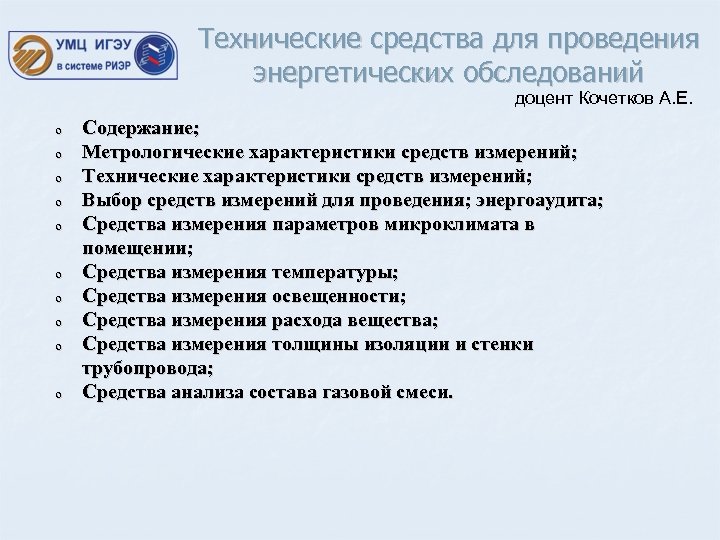

Технические средства для проведения энергетических обследований доцент Кочетков А. Е. o o o o o Содержание; Метрологические характеристики средств измерений; Технические характеристики средств измерений; Выбор средств измерений для проведения; энергоаудита; Средства измерения параметров микроклимата в помещении; Средства измерения температуры; Средства измерения освещенности; Средства измерения расхода вещества; Средства измерения толщины изоляции и стенки трубопровода; Средства анализа состава газовой смеси.

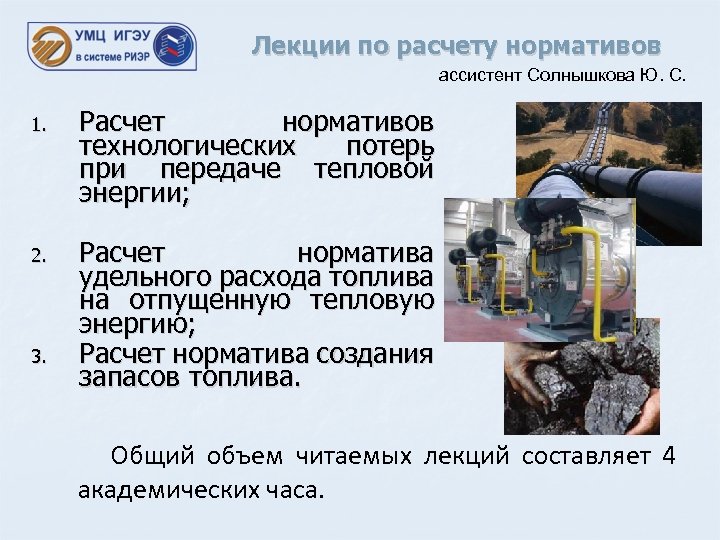

Лекции по расчету нормативов ассистент Солнышкова Ю. С. 1. Расчет нормативов технологических потерь при передаче тепловой энергии; 2. Расчет норматива удельного расхода топлива на отпущенную тепловую энергию; Расчет норматива создания запасов топлива. 3. Общий объем читаемых лекций составляет 4 академических часа.

Нормативы технологических потерь при передаче тепловой энергии Является структурной единицей курса «Энергетические обследования (энергоаудит) тепло- и топливопотребляющих установок и сетей» . Объем лекции составляет 1, 5 академических часа. В лекции освещаются вопросы, касающиеся расчета, обоснования, экспертизы и формы предоставления результатов расчета в Минэнерго РФ. Норматив технологических потерь при передаче тепловой энергии – одна из составляющих при формировании тарифа на отопление и горячее водоснабжение. Документация, согласно которой производится расчет данного норматива: o Приказ Минэнерго РФ от от 30 декабря 2008 г. N 325 «Об организации в министерстве энергетики Российской Федерации работы по утверждению нормативов технологических потерь при передаче тепловой энергии» ; o Сопутствующая приказу инструкция; o Информационное письмо Минэнерго РФ.

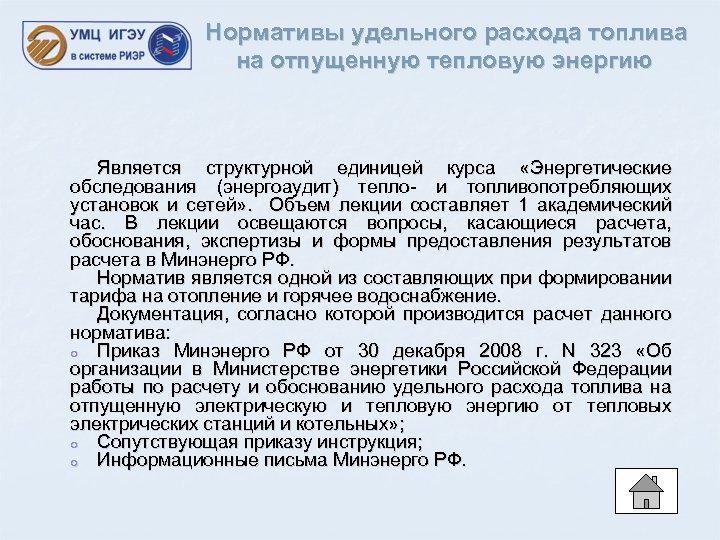

Нормативы удельного расхода топлива на отпущенную тепловую энергию Является структурной единицей курса «Энергетические обследования (энергоаудит) тепло- и топливопотребляющих установок и сетей» . Объем лекции составляет 1 академический час. В лекции освещаются вопросы, касающиеся расчета, обоснования, экспертизы и формы предоставления результатов расчета в Минэнерго РФ. Норматив является одной из составляющих при формировании тарифа на отопление и горячее водоснабжение. Документация, согласно которой производится расчет данного норматива: o Приказ Минэнерго РФ от 30 декабря 2008 г. N 323 «Об организации в Министерстве энергетики Российской Федерации работы по расчету и обоснованию удельного расхода топлива на отпущенную электрическую и тепловую энергию от тепловых электрических станций и котельных» ; o Сопутствующая приказу инструкция; o Информационные письма Минэнерго РФ.

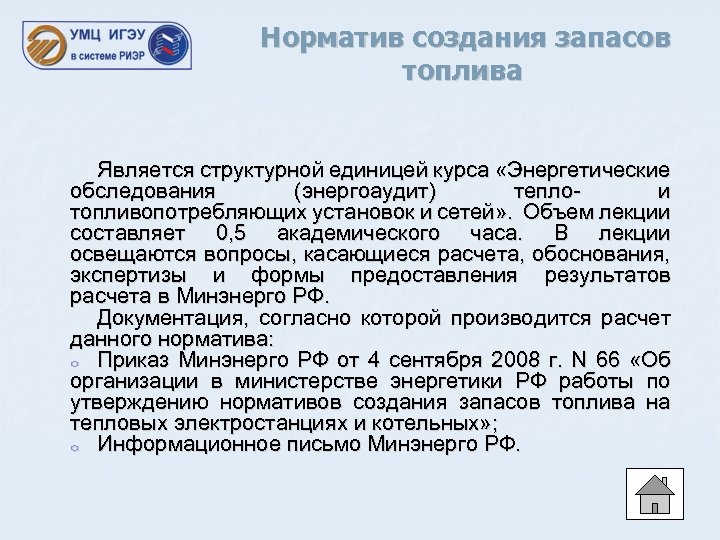

Норматив создания запасов топлива Является структурной единицей курса «Энергетические обследования (энергоаудит) теплои топливопотребляющих установок и сетей» . Объем лекции составляет 0, 5 академического часа. В лекции освещаются вопросы, касающиеся расчета, обоснования, экспертизы и формы предоставления результатов расчета в Минэнерго РФ. Документация, согласно которой производится расчет данного норматива: o Приказ Минэнерго РФ от 4 сентября 2008 г. N 66 «Об организации в министерстве энергетики РФ работы по утверждению нормативов создания запасов топлива на тепловых электростанциях и котельных» ; o Информационное письмо Минэнерго РФ.

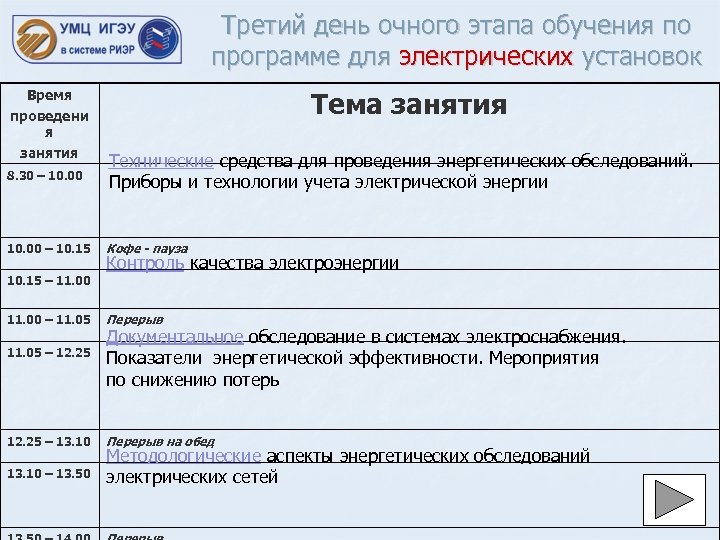

Третий день очного этапа обучения по программе для электрических установок Время проведени я занятия Тема занятия 8. 30 – 10. 00 Технические средства для проведения энергетических обследований. Приборы и технологии учета электрической энергии 10. 00 – 10. 15 Кофе - пауза Контроль качества электроэнергии 10. 15 – 11. 00 – 11. 05 Перерыв 11. 05 – 12. 25 Документальное обследование в системах электроснабжения. Показатели энергетической эффективности. Мероприятия по снижению потерь 12. 25 – 13. 10 Перерыв на обед 13. 10 – 13. 50 Методологические аспекты энергетических обследований электрических сетей

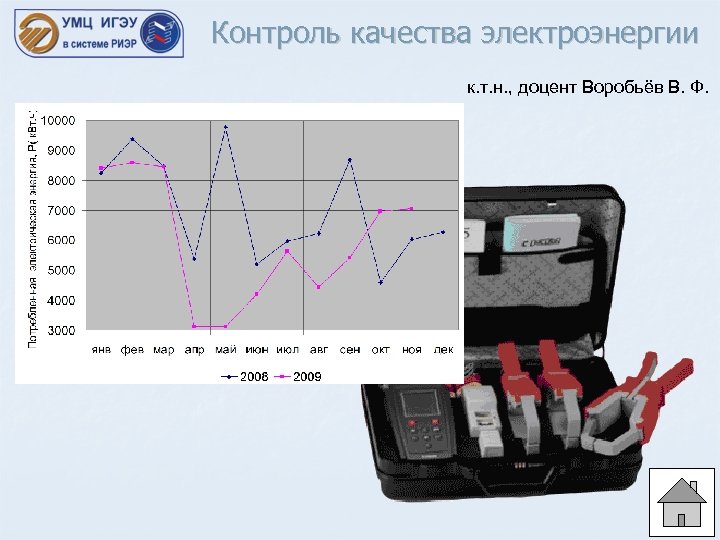

Контроль качества электроэнергии к. т. н. , доцент Воробьёв В. Ф.

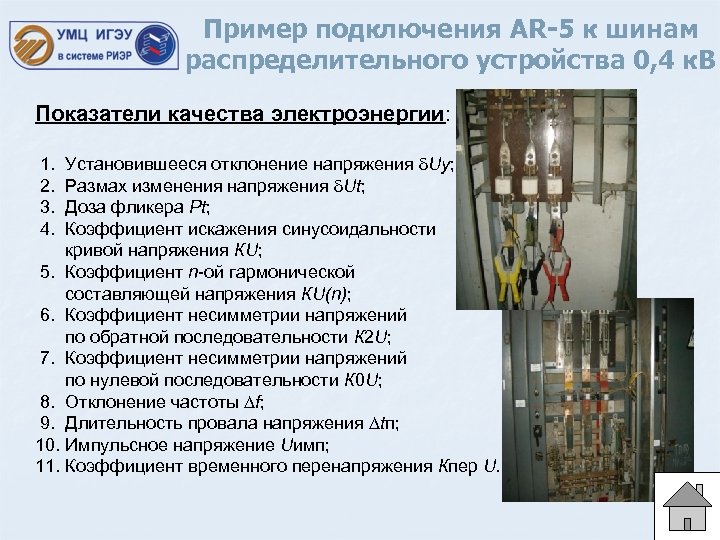

Пример подключения AR-5 к шинам распределительного устройства 0, 4 к. В Показатели качества электроэнергии: Установившееся отклонение напряжения Uy; Размах изменения напряжения Ut; Доза фликера Рt; Коэффициент искажения синусоидальности кривой напряжения КU; 5. Коэффициент n-ой гармонической составляющей напряжения КU(n); 6. Коэффициент несимметрии напряжений по обратной последовательности К 2 U; 7. Коэффициент несимметрии напряжений по нулевой последовательности К 0 U; 8. Отклонение частоты f; 9. Длительность провала напряжения tп; 10. Импульсное напряжение Uимп; 11. Коэффициент временного перенапряжения Кпер U. 1. 2. 3. 4.

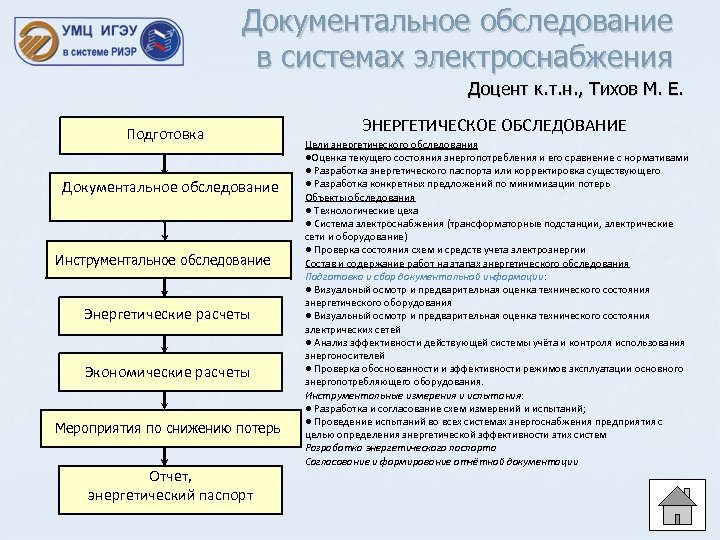

Документальное обследование в системах электроснабжения Доцент к. т. н. , Тихов М. Е. Подготовка Документальное обследование Инструментальное обследование Энергетические расчеты Экономические расчеты Мероприятия по снижению потерь Отчет, энергетический паспорт ЭНЕРГЕТИЧЕСКОЕ ОБСЛЕДОВАНИЕ Цели энергетического обследования ●Оценка текущего состояния энергопотребления и его сравнение с нормативами ● Разработка энергетического паспорта или корректировка существующего ● Разработка конкретных предложений по минимизации потерь Объекты обследования ● Технологические цеха ● Система электроснабжения (трансформаторные подстанции, электрические сети и оборудование) ● Проверка состояния схем и средств учета электроэнергии Состав и содержание работ на этапах энергетического обследования Подготовка и сбор документальной информации: ● Визуальный осмотр и предварительная оценка технического состояния энергетического оборудования ● Визуальный осмотр и предварительная оценка технического состояния электрических сетей ● Анализ эффективности действующей системы учёта и контроля использования энергоносителей ● Проверка обоснованности и эффективности режимов эксплуатации основного энергопотребляющего оборудования. Инструментальные измерения и испытания: ● Разработка и согласование схем измерений и испытаний; ● Проведение испытаний во всех системах энергоснабжения предприятия с целью определения энергетической эффективности этих систем Разработка энергетического паспорта Согласование и формирование отчётной документации

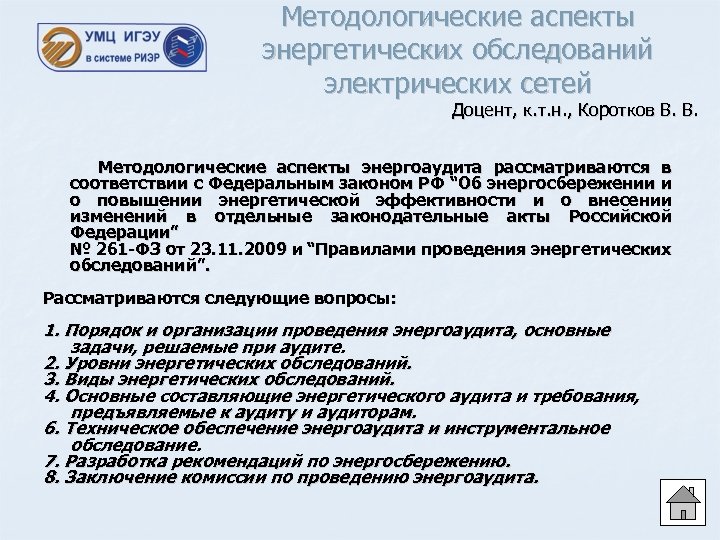

Методологические аспекты энергетических обследований электрических сетей Доцент, к. т. н. , Коротков В. В. Методологические аспекты энергоаудита рассматриваются в соответствии с Федеральным законом РФ “Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации” № 261 -ФЗ от 23. 11. 2009 и “Правилами проведения энергетических обследований”. Рассматриваются следующие вопросы: 1. Порядок и организации проведения энергоаудита, основные задачи, решаемые при аудите. 2. Уровни энергетических обследований. 3. Виды энергетических обследований. 4. Основные составляющие энергетического аудита и требования, предъявляемые к аудиту и аудиторам. 6. Техническое обеспечение энергоаудита и инструментальное обследование. 7. Разработка рекомендаций по энергосбережению. 8. Заключение комиссии по проведению энергоаудита.

Третий день очного этапа обучения для электрических установок ( продолжение) Тема занятия Время проведения занятия 14. 00 – 15. 30 Анализ режимов работы и потерь электрической энергии – основа проведения энергетических обследований электрических сетей 15. 30 – 15. 45 Кофе - пауза 15. 45 – 17. 15 Расчет нормативов технологических потерь при передаче электрической энергии В соответствии с приказом 326 Минэнерго России

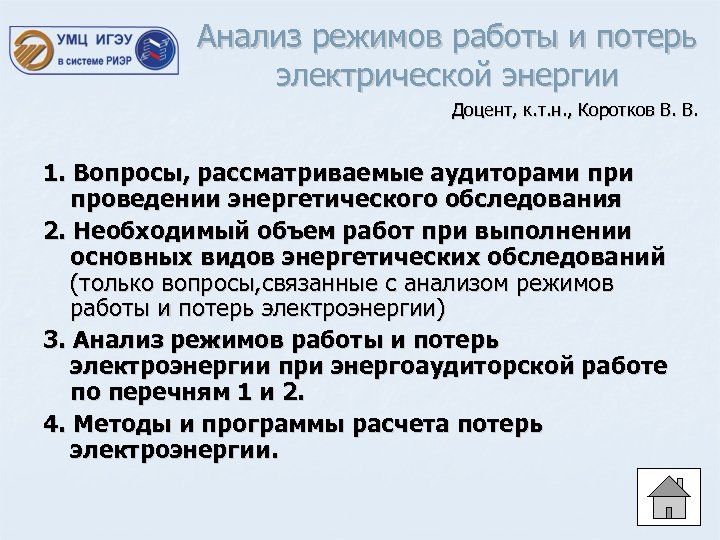

Анализ режимов работы и потерь электрической энергии Доцент, к. т. н. , Коротков В. В. 1. Вопросы, рассматриваемые аудиторами проведении энергетического обследования 2. Необходимый объем работ при выполнении основных видов энергетических обследований (только вопросы, связанные с анализом режимов работы и потерь электроэнергии) 3. Анализ режимов работы и потерь электроэнергии при энергоаудиторской работе по перечням 1 и 2. 4. Методы и программы расчета потерь электроэнергии.

Расчет нормативов технологических потерь при передаче электрической энергии Доцент, к. т. н. , Коротков В. В. Рассматриваются в соответствии с “Инструкцией по организации в Министерстве энергетики РФ работы по расчету и обоснованию нормативов технологических потерь электроэнергии при ее передаче по электрическим сетям”, зарегистрированной в Минюсте РФ 12. 02. 2009 г. № 13314, утвержденной Приказом Минэнерго № 326 “Об организации в Министерстве энергетики РФ работы по утверждению нормативов технологических потерь электроэнергии при ее передаче по электрическим сетям” от 30 декабря 2008 года. Материалы по нормированию потерь представляются на основе обобщенных результатов расчетов норматива потерь электроэнергии, проведенные в 2006 -2010 годах для территориальных сетевых организаций города Иванова, Ивановской области и других регионов РФ. Рассматриваются следующие вопросы: 1. Структура технологических потерь электроэнергии при ее передаче по электрическим сетям 2. Общие принципы нормирования технологических потерь электроэнергии при ее передаче по электрическим сетям. 3. Требования к оформлению и составу обосновывающей документации. 4. Методика и методы расчета технологических потерь электроэнергии при ее передаче по электрическим сетям. Основа материала лекционных занятий по практике аудита и нормирования потерь электроэнергии Лекционный материал по темам 1. Методологические аспекты энергетических обследований электрических сетей. 2. Анализ режимов работы и потерь электрической энергии – основа проведения энергетических обследований электрических сетей. 3. Нормирование технологических потерь электроэнергии при ее передаче по электрическим сетям. построен на основании - анализа исторических аспектов и современного состояния законодательства и нормативных документов РФ; - опыта практической работы по аудиту, нормированию потерь электроэнергии и анализу режимов работы автора в электрических сетях сетевых и промышленных предприятий. В лекционном материале приводятся оригинальные разработки автора по темам лекций.

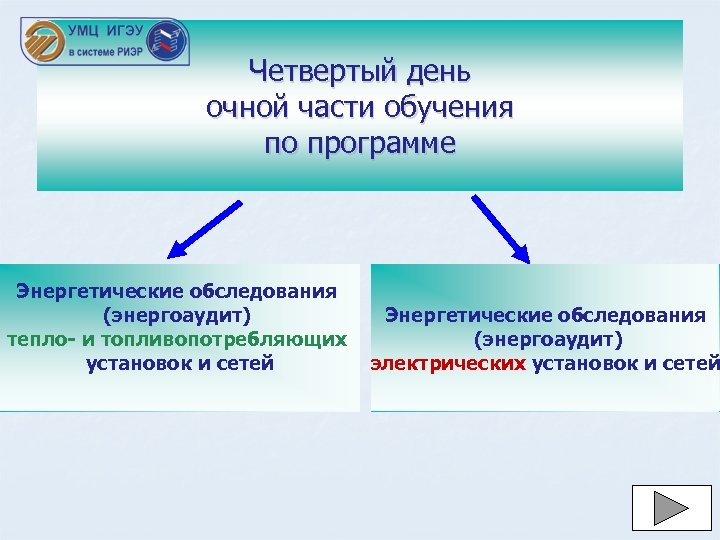

Четвертый день очной части обучения по программе Энергетические обследования (энергоаудит) тепло- и топливопотребляющих установок и сетей Энергетические обследования (энергоаудит) электрических установок и сетей

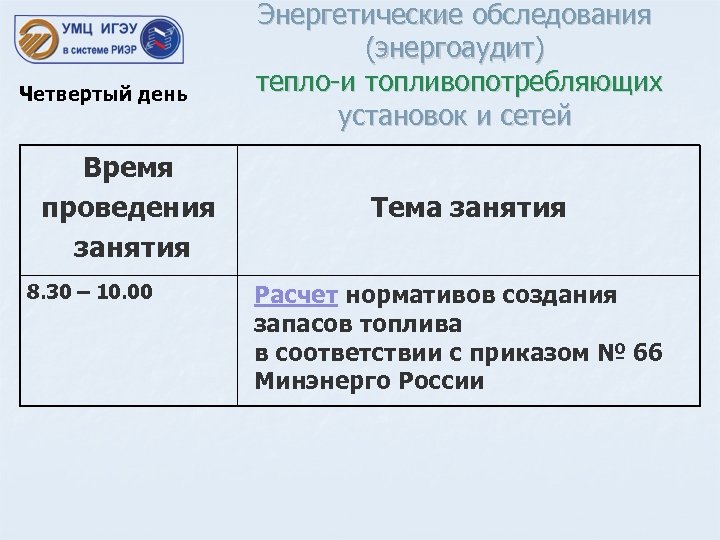

Четвертый день Время проведения занятия 8. 30 – 10. 00 Энергетические обследования (энергоаудит) тепло-и топливопотребляющих установок и сетей Тема занятия Расчет нормативов создания запасов топлива в соответствии с приказом № 66 Минэнерго России

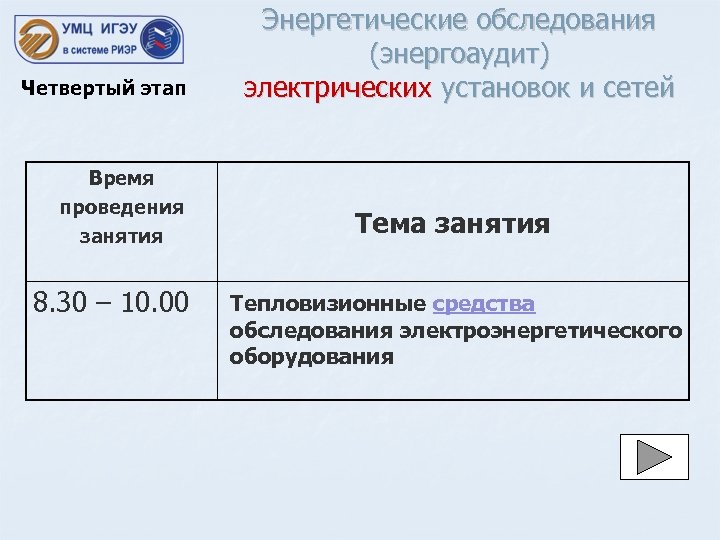

Четвертый этап Время проведения занятия 8. 30 – 10. 00 Энергетические обследования (энергоаудит) электрических установок и сетей Тема занятия Тепловизионные средства обследования электроэнергетического оборудования

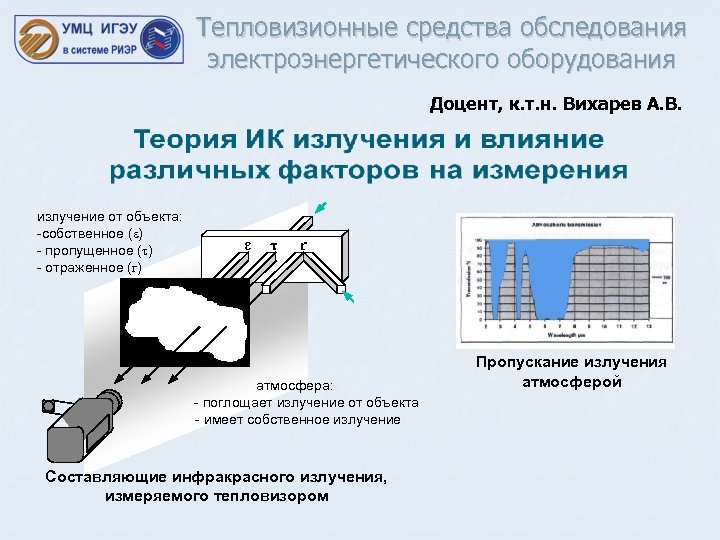

Тепловизионные средства обследования электроэнергетического оборудования Доцент, к. т. н. Вихарев А. В. излучение от объекта: -собственное (ε) - пропущенное (τ) - отраженное (r) ε τ r атмосфера: - поглощает излучение от объекта - имеет собственное излучение Составляющие инфракрасного излучения, измеряемого тепловизором Пропускание излучения атмосферой

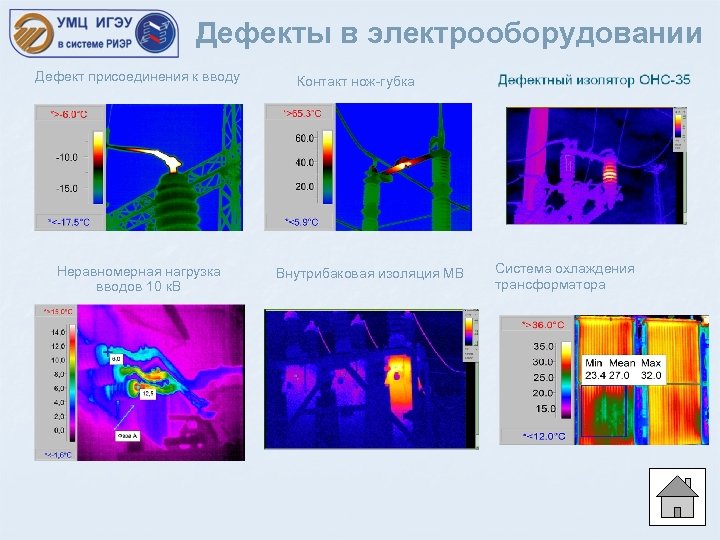

Дефекты в электрооборудовании Дефект присоединения к вводу Неравномерная нагрузка вводов 10 к. В Контакт нож-губка Внутрибаковая изоляция МВ Система охлаждения трансформатора

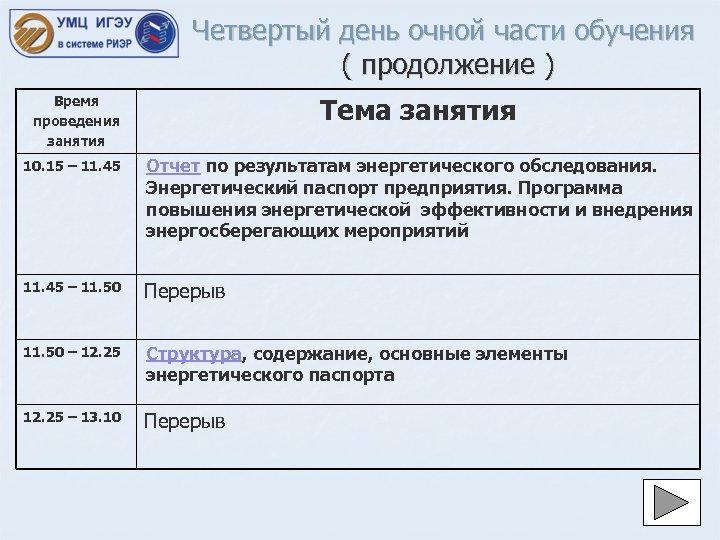

Четвертый день очной части обучения ( продолжение ) Тема занятия Время проведения занятия 10. 15 – 11. 45 Отчет по результатам энергетического обследования. Энергетический паспорт предприятия. Программа повышения энергетической эффективности и внедрения энергосберегающих мероприятий 11. 45 – 11. 50 Перерыв 11. 50 – 12. 25 Структура, содержание, основные элементы энергетического паспорта 12. 25 – 13. 10 Перерыв

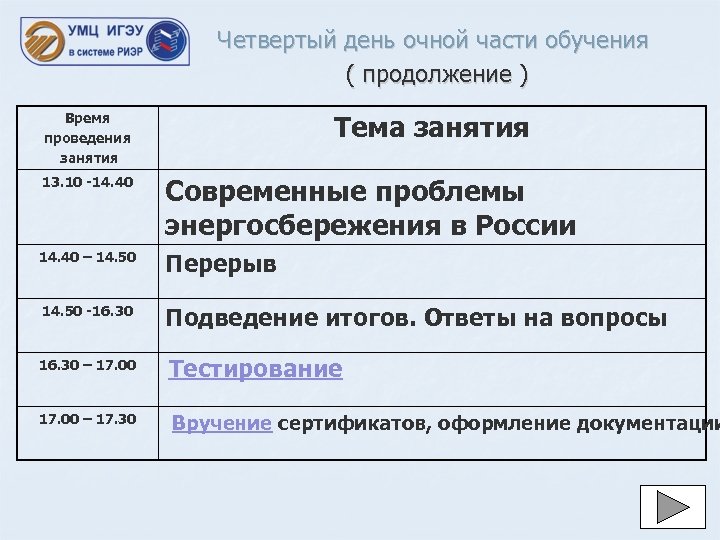

Четвертый день очной части обучения ( продолжение ) Тема занятия Время проведения занятия 13. 10 -14. 40 Современные проблемы энергосбережения в России 14. 40 – 14. 50 Перерыв 14. 50 -16. 30 Подведение итогов. Ответы на вопросы 16. 30 – 17. 00 Тестирование 17. 00 – 17. 30 Вручение сертификатов, оформление документации

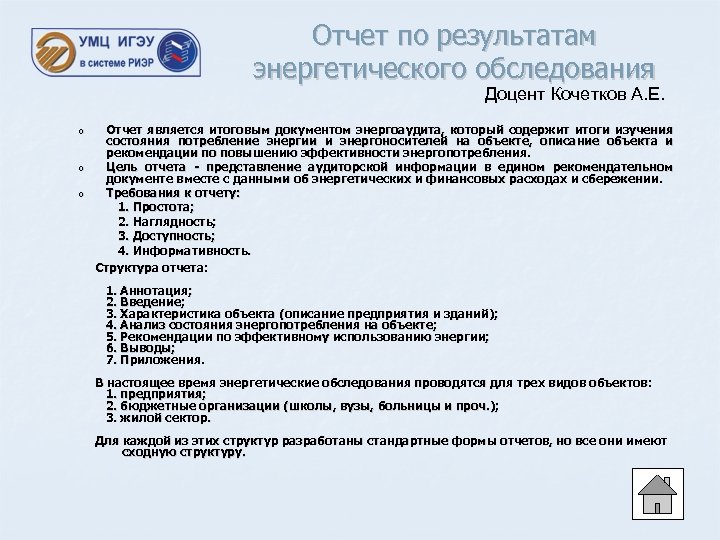

Отчет по результатам энергетического обследования Доцент Кочетков А. Е. o o o Отчет является итоговым документом энергоаудита, который содержит итоги изучения состояния потребление энергии и энергоносителей на объекте, описание объекта и рекомендации по повышению эффективности энергопотребления. Цель отчета - представление аудиторской информации в едином рекомендательном документе вместе с данными об энергетических и финансовых расходах и сбережении. Требования к отчету: 1. Простота; 2. Наглядность; 3. Доступность; 4. Информативность. Структура отчета: 1. Аннотация; 2. Введение; 3. Характеристика объекта (описание предприятия и зданий); 4. Анализ состояния энергопотребления на объекте; 5. Рекомендации по эффективному использованию энергии; 6. Выводы; 7. Приложения. В настоящее время энергетические обследования проводятся для трех видов объектов: 1. предприятия; 2. бюджетные организации (школы, вузы, больницы и проч. ); 3. жилой сектор. Для каждой из этих структур разработаны стандартные формы отчетов, но все они имеют сходную структуру.

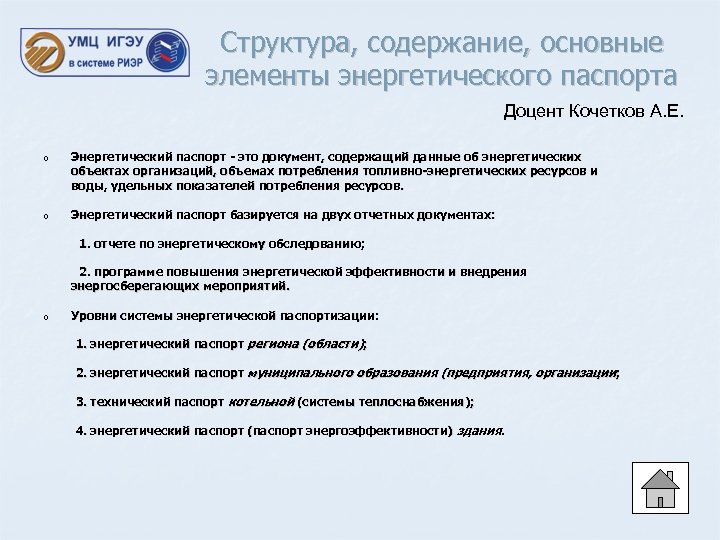

Структура, содержание, основные элементы энергетического паспорта Доцент Кочетков А. Е. o Энергетический паспорт - это документ, содержащий данные об энергетических объектах организаций, объемах потребления топливно-энергетических ресурсов и воды, удельных показателей потребления ресурсов. o Энергетический паспорт базируется на двух отчетных документах: 1. отчете по энергетическому обследованию; 2. программе повышения энергетической эффективности и внедрения энергосберегающих мероприятий. o Уровни системы энергетической паспортизации: 1. энергетический паспорт региона (области); 2. энергетический паспорт муниципального образования (предприятия, организации; 3. технический паспорт котельной (системы теплоснабжения); 4. энергетический паспорт (паспорт энергоэффективности) здания.

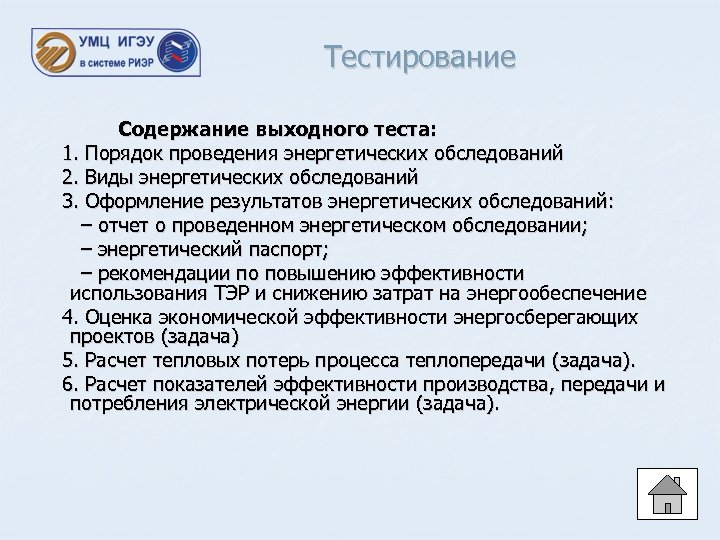

Тестирование Содержание выходного теста: 1. Порядок проведения энергетических обследований 2. Виды энергетических обследований 3. Оформление результатов энергетических обследований: – отчет о проведенном энергетическом обследовании; – энергетический паспорт; – рекомендации по повышению эффективности использования ТЭР и снижению затрат на энергообеспечение 4. Оценка экономической эффективности энергосберегающих проектов (задача) 5. Расчет тепловых потерь процесса теплопередачи (задача). 6. Расчет показателей эффективности производства, передачи и потребления электрической энергии (задача).

Вручение сертификатов

Итоги работы На 16 мая 2010 года подготовлено 233 энергоаудитора из 30 регионов Российской Федерации Наши планы Подготовка экспертов по расчету нормативов согласно приказам № 323, № 325, № 66, № 326; 2. Разработка учебных программ переподготовки энергоаудиторов объемом 500 учебных часов; 3. Разработка учебных программ подготовки энергоаудиторов по направлениям: - источники энергии; - тепловые и электрические сети; - потребители энергии по отраслям промышленности. 1.

СПАСИБО ЗА ВНИМАНИЕ Контакты Сайт: www. ispu. ru/rier E-mail: umc_rier@ispu. ru Тел. 8 (4932) 26 -97 -66 8 (4932) 26 -97 -78 8 (960) 508 44 51 Бухмиров В. В. 8 (910) 992 00 71 Созинова Т. Е.
