СИСТЕМА ОХЛАЖДЕНИЯ Презентацию подготовил Студент группы 1 -ЭТМК-2

СИСТЕМА ОХЛАЖДЕНИЯ Презентацию подготовил Студент группы 1 -ЭТМК-2 Овсянников М. А.

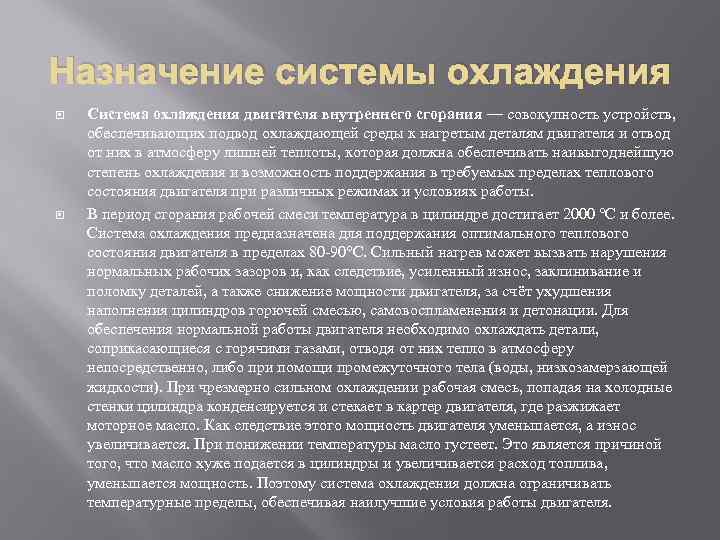

Назначение системы охлаждения Система охлаждения двигателя внутреннего сгорания — совокупность устройств, обеспечивающих подвод охлаждающей среды к нагретым деталям двигателя и отвод от них в атмосферу лишней теплоты, которая должна обеспечивать наивыгоднейшую степень охлаждения и возможность поддержания в требуемых пределах теплового состояния двигателя при различных режимах и условиях работы. В период сгорания рабочей смеси температура в цилиндре достигает 2000 °C и более. Система охлаждения предназначена для поддержания оптимального теплового состояния двигателя в пределах 80 -90°C. Сильный нагрев может вызвать нарушения нормальных рабочих зазоров и, как следствие, усиленный износ, заклинивание и поломку деталей, а также снижение мощности двигателя, за счёт ухудшения наполнения цилиндров горючей смесью, самовоспламенения и детонации. Для обеспечения нормальной работы двигателя необходимо охлаждать детали, соприкасающиеся с горячими газами, отводя от них тепло в атмосферу непосредственно, либо при помощи промежуточного тела (воды, низкозамерзающей жидкости). При чрезмерно сильном охлаждении рабочая смесь, попадая на холодные стенки цилиндра конденсируется и стекает в картер двигателя, где разжижает моторное масло. Как следствие этого мощность двигателя уменьшается, а износ увеличивается. При понижении температуры масло густеет. Это является причиной того, что масло хуже подается в цилиндры и увеличивается расход топлива, уменьшается мощность. Поэтому система охлаждения должна ограничивать температурные пределы, обеспечивая наилучшие условия работы двигателя.

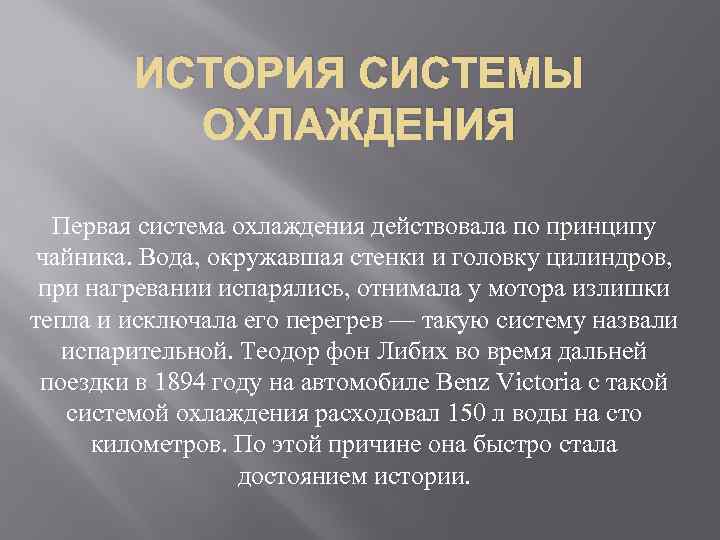

ИСТОРИЯ СИСТЕМЫ ОХЛАЖДЕНИЯ Первая система охлаждения действовала по принципу чайника. Вода, окружавшая стенки и головку цилиндров, при нагревании испарялись, отнимала у мотора излишки тепла и исключала его перегрев — такую систему назвали испарительной. Теодор фон Либих во время дальней поездки в 1894 году на автомобиле Benz Victoria с такой системой охлаждения расходовал 150 л воды на сто километров. По этой причине она быстро стала достоянием истории.

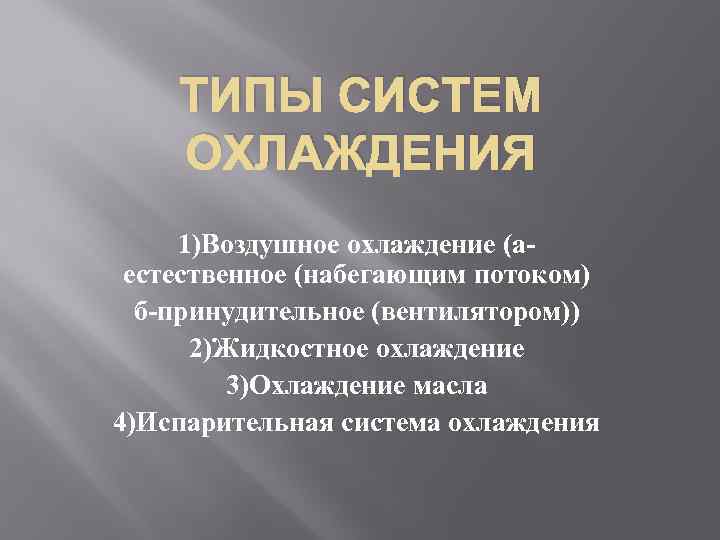

ТИПЫ СИСТЕМ ОХЛАЖДЕНИЯ 1)Воздушное охлаждение (аестественное (набегающим потоком) б-принудительное (вентилятором)) 2)Жидкостное охлаждение 3)Охлаждение масла 4)Испарительная система охлаждения

ЕСТЕСТВЕННОЕ ВОЗДУШНОЕ ОХЛАЖДЕНИЕ Естественное воздушное охлаждение является самым простым видом охлаждения. Тепло от двигателя с такой системой охлаждения передаётся в окружающую среду через развитое оребрение на внешней поверхности цилиндров. Недостаток системы заключается в том, что она из-за низкой теплоёмкости воздуха не позволяет равномерно отводить от двигателя большое количество тепла и, соответственно, создавать компактные мощные силовые установки. Неравномерность обдува требует дополнительных мер для исключения локальных перегревов - более развитого оребрения в аэродинамической тени, обращения более нагретых выпускных каналов вперёд по потоку, а холодных впускных - назад и т. п. Естественное воздушное охлаждение распространено на двигателях лёгкой высокоподвижной техники: мотоциклы, мопеды, авиа- и автомодели. С систематическим ростом форсировки моторов мотоциклов на наиболее совершенных моделях воздушное охлаждение уступает место жидкостному. По причине малой массы естественное воздушное охлаждение широко применялось и на поршневых авиационных двигателях, где близкие к цилиндрическим и имевшие малую окружную скорость комли лопастей винта практически не работали как вентилятор, но скорость набегающего на самолёт потока была сама по себе очень высока.

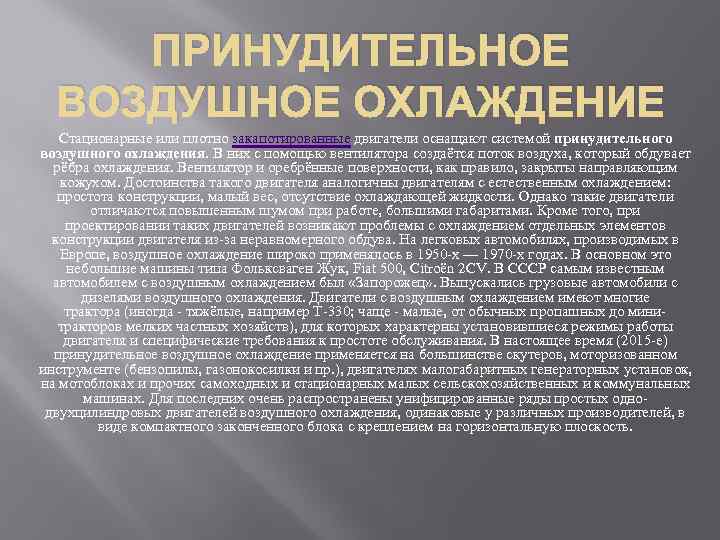

ПРИНУДИТЕЛЬНОЕ ВОЗДУШНОЕ ОХЛАЖДЕНИЕ Стационарные или плотно закапотированные двигатели оснащают системой принудительного воздушного охлаждения. В них с помощью вентилятора создаётся поток воздуха, который обдувает рёбра охлаждения. Вентилятор и оребрённые поверхности, как правило, закрыты направляющим кожухом. Достоинства такого двигателя аналогичны двигателям с естественным охлаждением: простота конструкции, малый вес, отсутствие охлаждающей жидкости. Однако такие двигатели отличаются повышенным шумом при работе, большими габаритами. Кроме того, при проектировании таких двигателей возникают проблемы с охлаждением отдельных элементов конструкции двигателя из-за неравномерного обдува. На легковых автомобилях, производимых в Европе, воздушное охлаждение широко применялось в 1950 -х — 1970 -х годах. В основном это небольшие машины типа Фольксваген Жук, Fiat 500, Citroën 2 CV. В СССР самым известным автомобилем с воздушным охлаждением был «Запорожец» . Выпускались грузовые автомобили с дизелями воздушного охлаждения. Двигатели с воздушным охлаждением имеют многие трактора (иногда - тяжёлые, например Т-330; чаще - малые, от обычных пропашных до минитракторов мелких частных хозяйств), для которых характерны установившиеся режимы работы двигателя и специфические требования к простоте обслуживания. В настоящее время (2015 -е) принудительное воздушное охлаждение применяется на большинстве скутеров, моторизованном инструменте (бензопилы, газонокосилки и пр. ), двигателях малогабаритных генераторных установок, на мотоблоках и прочих самоходных и стационарных малых сельскохозяйственных и коммунальных машинах. Для последних очень распространены унифицированные ряды простых однодвухцилиндровых двигателей воздушного охлаждения, одинаковые у различных производителей, в виде компактного законченного блока с креплением на горизонтальную плоскость.

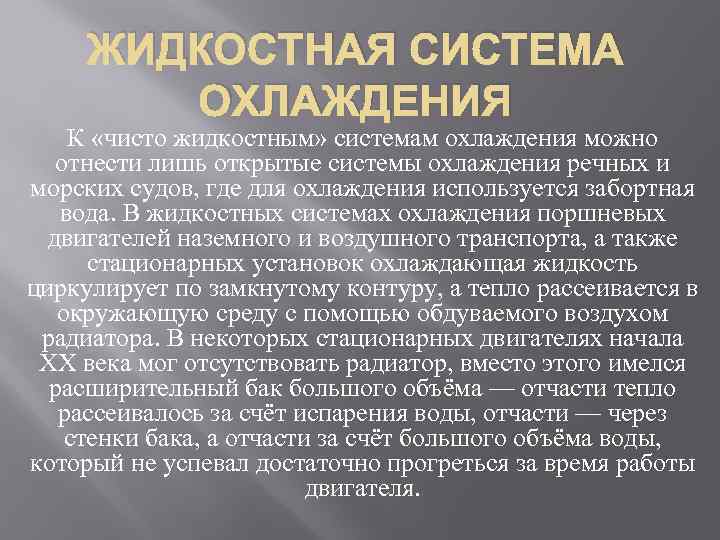

ЖИДКОСТНАЯ СИСТЕМА ОХЛАЖДЕНИЯ К «чисто жидкостным» системам охлаждения можно отнести лишь открытые системы охлаждения речных и морских судов, где для охлаждения используется забортная вода. В жидкостных системах охлаждения поршневых двигателей наземного и воздушного транспорта, а также стационарных установок охлаждающая жидкость циркулирует по замкнутому контуру, а тепло рассеивается в окружающую среду с помощью обдуваемого воздухом радиатора. В некоторых стационарных двигателях начала XX века мог отсутствовать радиатор, вместо этого имелся расширительный бак большого объёма — отчасти тепло рассеивалось за счёт испарения воды, отчасти — через стенки бака, а отчасти за счёт большого объёма воды, который не успевал достаточно прогреться за время работы двигателя.

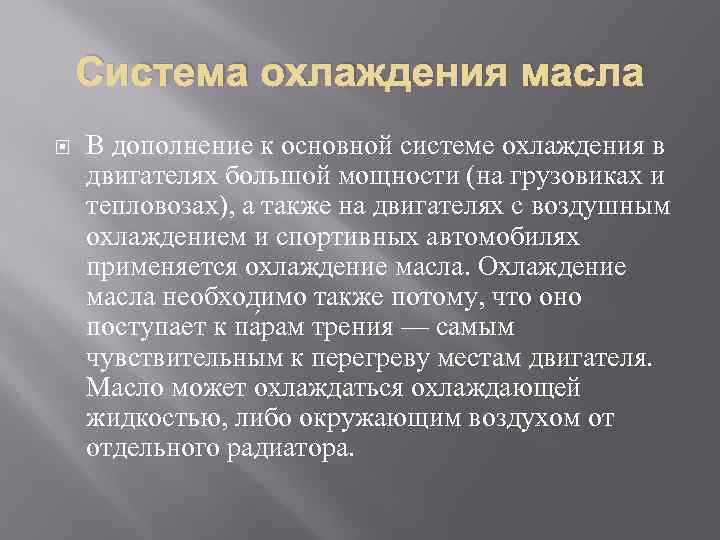

Система охлаждения масла В дополнение к основной системе охлаждения в двигателях большой мощности (на грузовиках и тепловозах), а также на двигателях с воздушным охлаждением и спортивных автомобилях применяется охлаждение масла. Охлаждение масла необходимо также потому, что оно поступает к па рам трения — самым чувствительным к перегреву местам двигателя. Масло может охлаждаться охлаждающей жидкостью, либо окружающим воздухом от отдельного радиатора.

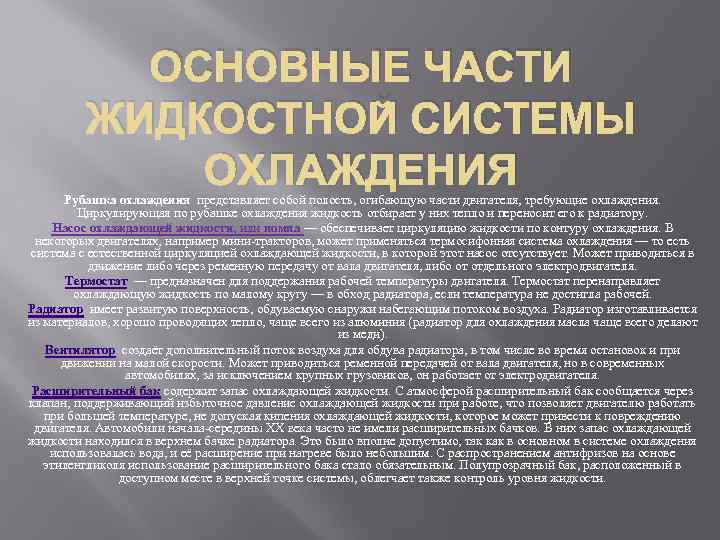

ОСНОВНЫЕ ЧАСТИ ЖИДКОСТНОЙ СИСТЕМЫ ОХЛАЖДЕНИЯ Рубашка охлаждения представляет собой полость, огибающую части двигателя, требующие охлаждения. Циркулирующая по рубашке охлаждения жидкость отбирает у них тепло и переносит его к радиатору. Насос охлаждающей жидкости, или помпа — обеспечивает циркуляцию жидкости по контуру охлаждения. В некоторых двигателях, например мини-тракторов, может применяться термосифонная система охлаждения — то есть система с естественной циркуляцией охлаждающей жидкости, в которой этот насос отсутствует. Может приводиться в движение либо через ременную передачу от вала двигателя, либо от отдельного электродвигателя. Термостат — предназначен для поддержания рабочей температуры двигателя. Термостат перенаправляет охлаждающую жидкость по малому кругу — в обход радиатора, если температура не достигла рабочей. Радиатор имеет развитую поверхность, обдуваемую снаружи набегающим потоком воздуха. Радиатор изготавливается из материалов, хорошо проводящих тепло, чаще всего из алюминия (радиатор для охлаждения масла чаще всего делают из меди). Вентилятор создаёт дополнительный поток воздуха для обдува радиатора, в том числе во время остановок и при движении на малой скорости. Может приводиться ременной передачей от вала двигателя, но в современных автомобилях, за исключением крупных грузовиков, он работает от электродвигателя. Расширительный бак содержит запас охлаждающей жидкости. С атмосферой расширительный бак сообщается через клапан, поддерживающий избыточное давление охлаждающей жидкости при работе, что позволяет двигателю работать при большей температуре, не допуская кипения охлаждающей жидкости, которое может привести к повреждению двигателя. Автомобили начала-середины XX века часто не имели расширительных бачков. В них запас охлаждающей жидкости находился в верхнем бачке радиатора. Это было вполне допустимо, так как в основном в системе охлаждения использовалась вода, и её расширение при нагреве было небольшим. С распространением антифризов на основе этиленгликоля использование расширительного бака стало обязательным. Полупрозрачный бак, расположенный в доступном месте в верхней точке системы, облегчает также контроль уровня жидкости.

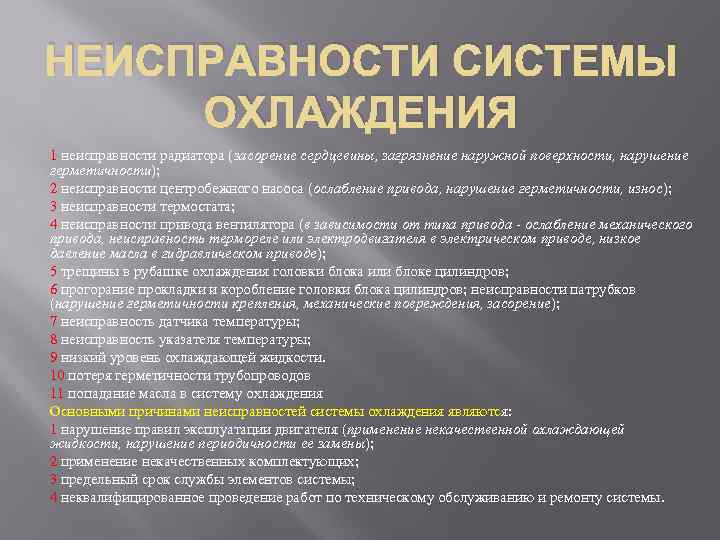

НЕИСПРАВНОСТИ СИСТЕМЫ ОХЛАЖДЕНИЯ 1 неисправности радиатора (засорение сердцевины, загрязнение наружной поверхности, нарушение герметичности); 2 неисправности центробежного насоса (ослабление привода, нарушение герметичности, износ); 3 неисправности термостата; 4 неисправности привода вентилятора (в зависимости от типа привода - ослабление механического привода, неисправность термореле или электродвигателя в электрическом приводе, низкое давление масла в гидравлическом приводе); 5 трещины в рубашке охлаждения головки блока или блоке цилиндров; 6 прогорание прокладки и коробление головки блока цилиндров; неисправности патрубков (нарушение герметичности крепления, механические повреждения, засорение); 7 неисправность датчика температуры; 8 неисправность указателя температуры; 9 низкий уровень охлаждающей жидкости. 10 потеря герметичности трубопроводов 11 попадание масла в систему охлаждения Основными причинами неисправностей системы охлаждения являются: 1 нарушение правил эксплуатации двигателя (применение некачественной охлаждающей жидкости, нарушение периодичности ее замены); 2 применение некачественных комплектующих; 3 предельный срок службы элементов системы; 4 неквалифицированное проведение работ по техническому обслуживанию и ремонту системы.
