Система освещения велосипеда Разработал: ученик Лебедев Артём ПСОШ 10 «Б» Руководитель: учитель Ершов Дмитрий Система освещения велосипеда Разработал: ученик Лебедев Артём ПСОШ 10 «Б» Руководитель: учитель Ершов Дмитрий Иванович

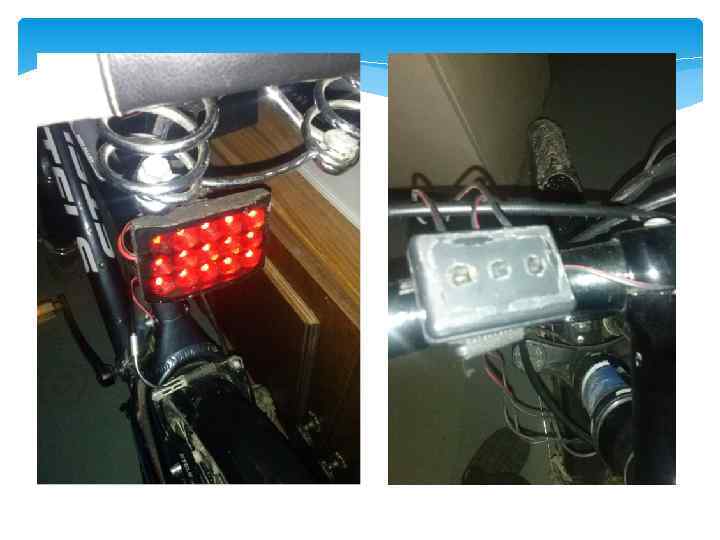

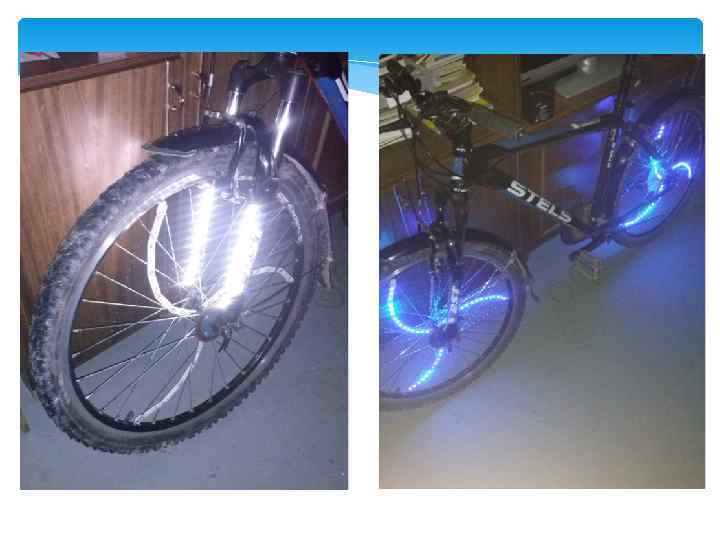

Мы изготовили систему освещения велосипеда. Стоит моё изделие относительно машинной системы освещения во много Мы изготовили систему освещения велосипеда. Стоит моё изделие относительно машинной системы освещения во много раз дешевле и не менее прочное! Задний и передний габариты, которые входят в систему освещения, очень помогают при движении на дороге, машинисты и пешеходы видят его издалека. А подсветка на нижней части рамы создаёт впечатление у прохожих. Цель выражена простыми словами, сделать систему освещения велосипеда. Цель может быть достигнута усилиями: проектанта + друзья.

Цели и задачи Цели: Изделие должно ярко светить Единый источник питания Управление через единый Цели и задачи Цели: Изделие должно ярко светить Единый источник питания Управление через единый пульт Задачи: Данное изделие должно быть похоже на автомобильную систему освещения, и должно подключаться к единому источнику питания аккумулятору. Сделать пульт управления для включения и выключения одной или другой части освещения велосипеда.

Создание проекта Среди вышеперечисленных проектов системы освещения я выбрал вариант под № 5, потому Создание проекта Среди вышеперечисленных проектов системы освещения я выбрал вариант под № 5, потому что данный вариант более красивый и практичный. Сначала я хотел изготовить вариант под № 3 или № 6, но мне показалось это дорогим. Вариант под номером № 1 сложен тем, что расстояние между спицами 4, 5 см, а лента 5 см, что делает невозможным её установку. Также этот вариант создаёт дополнительную опасность замыкания, если проехаться по луже. Вариант 4. Не понравился, так как часть света от системы освещения тратиться в пустую, а не на освещение дороги. В варианте № 2 довольно смотрится хорошо, так как лента установлена так, что свет от них идёт прямо на дорогу. Выглядит неплохо, но вариант под номером 5 выглядит более изящнее и интереснее. 1 2 3 4 5 6

План производства школьных мастерских 1. Изготовление пластины токоприёмника. 2. Зенкерование на сверлильном станке. 3. План производства школьных мастерских 1. Изготовление пластины токоприёмника. 2. Зенкерование на сверлильном станке. 3. Изготовление отверстий на сверлильном станке. 4. Травление текстолита. 5. Шлифовка напильником. 6. Изготовление щёток под токоприёмник. 7. Покраска текстолита с внешней и внутренней стороны. 8. Изготовление контактов под систему освещения. 9. Обработка формы кабель-канала. 10. Приклеивание ленты и припайка контактов. 11. Паяние проводов к пульту управления. 12. Защита изделия герметиком. 13. Крепление токопроводника к колесу. 14. Установка пульта.

Правила безопасности 1. Перед запуском аккуратно вставить штекер в гнездо, а затем включить прибор. Правила безопасности 1. Перед запуском аккуратно вставить штекер в гнездо, а затем включить прибор. 2. Поворачивая руль и нажимая педали наслаждаться поездкой. Катайся с удовольствием!!!

Основные правила безопасности На токарном станке: 1. Строго соблюдать производственную и трудовую дисциплину. 2. Основные правила безопасности На токарном станке: 1. Строго соблюдать производственную и трудовую дисциплину. 2. Добиваться быстрейшего устранения всяких недостатков, которые могут вызвать несчастные случаи. 3. При возникновении несчастного случая следует немедленно обратиться к учителю. При покраске: 1. Красить в хорошо проветриваемом помещении. 2. При покрасочных работах использовать респиратор. 3. При попадании краски на кожу тщательно промыть водой с мылом.

Электрическая схема устройства Электрическая схема устройства

Фирменный товарный знак и реклама Фирменный товарный знак и реклама

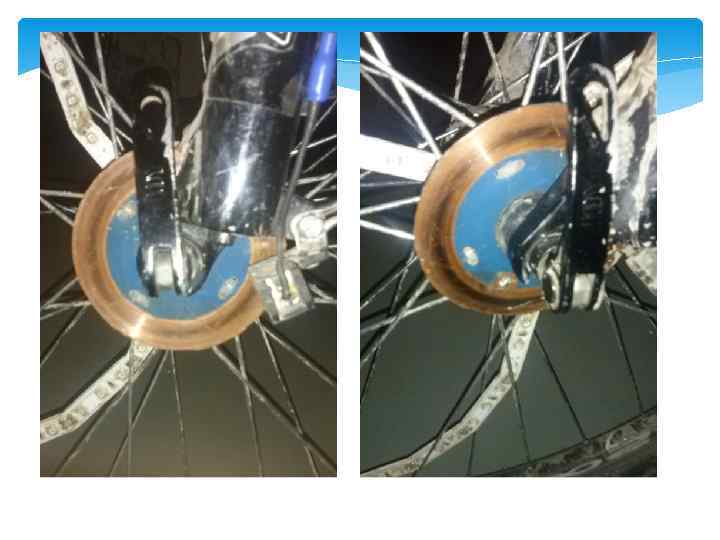

Самооценка и оценка процесса изготовления В процессе изготовления я закрепил навыки выпиливания лобзиком. Еще Самооценка и оценка процесса изготовления В процессе изготовления я закрепил навыки выпиливания лобзиком. Еще не менее важный навык, который я приобрёл в процессе изготовления изделия это навык паяния проводов и сортировка проводов по их принадлежности. Повторил устройство и работу НВС станка и НГФ-110 Ш. Технология покраски тоже является важным навыком в моей практике. В целом я считаю, что у меня всё получилось так, как я и задумывал. В процессе изготовления у меня возникли сложности при выпиливании. Но это не самая трудная задача, которая стояла передо мной. Наиболее сложным было шкурить, и особенно закруглять края текстолита, чтобы сделать их обтекаемыми. Принцип работы механизма был взят от готового магазинного. Мне лишь пришлось придумать способ закрепления ленты.
