Система орошения предназначена для защиты обслуживаемых помещений от воздействия высоких температур и предотвращения распространения огня по кораблю. Система водяного орошения обслуживает наиболее пожароопасные помещения. Такими помещениями на корабле являются погреба с боезапасом, хранилища легкого топлива, ангары летательных аппаратов и энергетические отсеки. Система нижнего водораспыления предназначена для тушения пожаров в трюмах энергетических отсеков и под фундаментами механизмов, расположенных в этих отсеках. Система орошения сходов и вахт служит для защиты путей эвакуации личного состава из горящего или заполненного паром помещения путём создания водяных завес вокруг трапов, основных и аварийных выходов. Система затопления предназначена для тушения пожаров во взрывопожароопасных помещениях путём их затопления забортной водой. Система затопления, как правило, обслуживает погреба с артиллеристским боезапасом, так как их размещают ниже ватерлинии, что позволяет использовать для затопления погреба естественный статический напор забортной воды.
Принципиальная схема станции системы водяного орошения 1 -водяная противопожарная система; 2, 3, 12 -клапаны; 4 -трубопровод; 5 -реле давления; 6 -распылители; 7, 8, 9 -оборудование автоматического и дистанционного включения системы; 10 -баллон; 11 -головка-затвор.

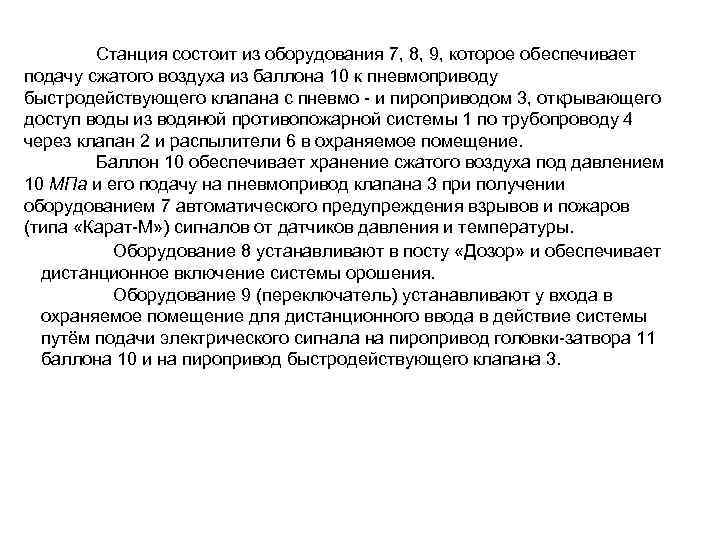

Станция состоит из оборудования 7, 8, 9, которое обеспечивает подачу сжатого воздуха из баллона 10 к пневмоприводу быстродействующего клапана с пневмо - и пироприводом 3, открывающего доступ воды из водяной противопожарной системы 1 по трубопроводу 4 через клапан 2 и распылители 6 в охраняемое помещение. Баллон 10 обеспечивает хранение сжатого воздуха под давлением 10 МПа и его подачу на пневмопривод клапана 3 при получении оборудованием 7 автоматического предупреждения взрывов и пожаров (типа «Карат-М» ) сигналов от датчиков давления и температуры. Оборудование 8 устанавливают в посту «Дозор» и обеспечивает дистанционное включение системы орошения. Оборудование 9 (переключатель) устанавливают у входа в охраняемое помещение для дистанционного ввода в действие системы путём подачи электрического сигнала на пиропривод головки-затвора 11 баллона 10 и на пиропривод быстродействующего клапана 3.
Принципиальная схема системы нижнего водораспыления (орошения сходов и вахт) 1, 2 -кран трехходовой с L-образной пробкой; 3 - быстродействующие клапаны с гидроприводом; 4 -сливные трубопроводы; 5 -трубопровод водяной противопожарной системы.

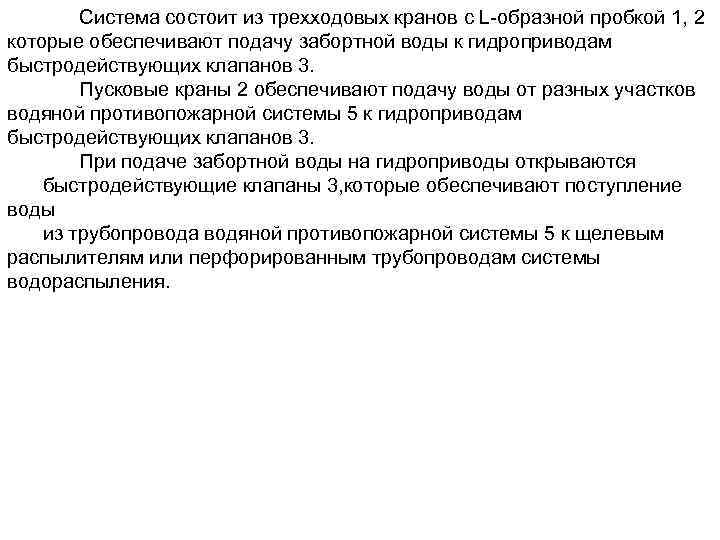

Система состоит из трехходовых кранов с L-образной пробкой 1, 2 которые обеспечивают подачу забортной воды к гидроприводам быстродействующих клапанов 3. Пусковые краны 2 обеспечивают подачу воды от разных участков водяной противопожарной системы 5 к гидроприводам быстродействующих клапанов 3. При подаче забортной воды на гидроприводы открываются быстродействующие клапаны 3, которые обеспечивают поступление воды из трубопровода водяной противопожарной системы 5 к щелевым распылителям или перфорированным трубопроводам системы водораспыления.
Принципиальная схема системы затопления 1, 2 -клапаны; 3 -баллон; 4 -электропневмораспределители; 5, 7 -щиты управления и сигнализации; 6 -линия сигнализации и управления системой; 8 -трубопровод сжатого воздуха; 9 -пневмозатворы; 10 -трубопровод затопления; 11 -сигнализатор положения; 12 -кингстон; 13 -кингстонный ящик.
Система состоит из щитов управления и сигнализации 5, 7, которые обеспечивают подачу сжатого воздуха из баллона 3 через предварительно открытый клапан 2 и электропневмораспределители 4 к пневмоприводам поворотных затворов 9. Как только откроются затворы 9, забортная вода через кингстонный ящик 13 и предварительно открытый кингстон 12 по трубопроводу 10 устремится в охраняемое помещение. Баллон 3 обеспечивает хранение сжатого воздуха среднего давления (3, 5 4, 5 МПа). Пополнение баллона 3 сжатым воздухом осуществляют через клапан 1 от системы воздуха среднего давления. Клапан 2 открывают по боевым готовностям и тревогам. Щит управления и сигнализации 5 размещают в посту энергетики и живучести, а щит управления и сигнализации 7 - в коридоре аварийной партии.
Требования к проектированию системы водяного орошения, затопления, водораспыления, орошения сходов и вахт Требования к системам 1. Систему водяного орошения следует строить по автономной схеме и использовать для обслуживания погребов с боезапасом, хранилищ легкого топлива и ангаров летательных аппаратов. Для контейнеров ракет необходимо предусматривать внутреннее и наружное орошение. 2. Каждое охраняемое помещение должно иметь две станции орошения. Питание станций водой должно быть предусмотрено не менее чем от двух автономных участков водяной противопожарной системы. Интенсивность орошения боезапаса должна составлять 0, 0006 м 3/сек на 1 м 2 площади погреба, а орошение наружных поверхностей - 0, 0002 м 3/сек м 2. 3. Для открывания быстродействующих клапанов системы водяного орошения и головок-затворов баллонов сжатого воздуха необходимо применять пироприводы. 4. При автоматическом и дистанционном вводе в действие системы орошения следует предусматривать одновременный ввод в действие оборудования, входящего в комплекс противопожарных средств защищаемого помещения. 5. Система затопления должна иметь не менее двух станций управления, а подача забортной воды должна осуществляться не менее чем от двух автономных участков водяной противопожарной системы. Время затопления погреба не должно превышать 90 сек.
Требования к трубопроводам 1. Для повышения быстродействия системы, а также для предотвращения коррозионного износа и контроля герметичности оросительного трубопровода необходимо предусматривать его заполнение пресной водой. 2. Рабочее давление в напорном трубопроводе должно быть не менее 0, 8 МПа, а давление в баллонах пускового воздуха быстровскрывающихся клапанов – не менее 8 10 МПа. 3. Трубопровод орошения должен быть оборудован распылителями с предохранительными клапанами, отрегулированными на давление 0, 20 0, 22 МПа, при котором они открываются. Количество распылителей должно позволять перекрывать водяными струями всю орошаемую поверхность через 1 2 м. Для орошения переборок погребов должен быть предусмотрен дырчатый трубопровод с отверстиями диаметром 3 4 мм через 40 50 мм. 4. Трубопроводы системы водораспыления рекомендуется выполнять из красномедных труб условным проходом от 15 до 80 мм. 5. Напорные трубопроводы системы орошения рекомендуется выполнять из медно -никелевого сплава, трубопроводы орошения – из меди, арматуру – бронзовой, а прокладки соединений – из паронита. 6. Побудительные трубопроводы и трубопроводы управления рекомендуется использовать с условным диаметром 10 мм. 7. Для предохранения трубопроводов от коррозии необходимо устанавливать на них цинковые протекторы.
1. Особенности расчёта системы водяного орошения Исходными данными для расчета системы орошения являются: - удельный расход воды q = 0, 6 л/(сек м 2); - минимальный напор у концевого дренчера Н = 0, 2 МПа; - габаритные размеры погреба; - схема расположения боезапаса; - выбранная принципиальная и расчётная схемы системы орошения.
Расход воды через любой дренчер находят по формуле: , м 3/сек, или где = 0, 70 - коэффициент расхода через дренчер; = - площадь отверстия истечения у дренчера, м 2, D = 0, 007 0, 01 - диаметр отверстия дренчера, м; Н - напор воды у дренчера, м; q - удельный расход воды, л/сек м 2; n – число дренчеров, установленных в системе орошения; F – орошаемая площадь погреба, м 2.
Особенности расчёта системы затопления
Задача расчета системы состоит в выполнении проверочного расчёта для определения времени затопления погреба, которое не должно превышать заданное время. Затопление погреба можно разделить на два этапа: от палубы до оси патрубка затопления и от оси патрубка затопления до подволока. Затопления погреба на первом этапе происходит под постоянным напором Н 1, поэтому время его затопления до оси патрубка может быть определено по зависимости: где V 1 = (Н 0 - Н 1) F - объём погреба от палубы до оси затопления, м 3;
Н 0 – отстояние палубы погреба от ватерлинии, м; Н 1 – отстояние оси патрубка затопления от ватерлинии, м; Н 2 – отстояние подволока погреба от ватерлинии, м; Н – отстояние зеркала водной поверхности в погребе от ватерлинии, м. F – средняя площадь горизонтального сечения погреба, м 2; - площадь поперечного сечения трубопровода затопления, м 2; k = 0, 8 - коэффициент заполнения погреба оборудованием; v - скорость движения воды в трубопроводе затопления, м/с; Q – расход жидкости через трубопровод затопления, м/с. Предполагается, что при затоплении погреба осадка корабля не изменяется.
Коэффициент расхода ( ) определяют по формуле: = где i – номер участка трубопроводов системы; j - номер местного сопротивления на i-м участке трубопроводов системы; i – коэффициент трения на i-м участке трубопроводов системы; - длина трубопровода i-го участка системы; Di – диаметр трубопровода i-го участка системы
Затопление погреба на втором этапе происходит под переменным напором Н, поэтому время его затопления находят из следующих соображений. Пусть за некоторый промежуток времени dt 2, в течение которого напор можно считать постоянным, в погреб вливается вода в количестве: Это вызовет приращение затопленного объёма погреба на – (k F d. H). Приравнивая эти объёмы, получим:
Интегрируя в пределах от Н 2 до Н 1, получим следующее выражение Тогда полное время затопления погреба.
Особенности расчёта системы водораспыления Расход воды через систему водораспыления определяется по формуле где F – средняя площадь горизонтального сечения отсека в м 2; q 0 – удельный расход воды на 1 м 2 орошаемой площади отсека в л k = 0, 8 – коэффициент заполнения отсека оборудованием. Расход воды через один распылитель составит где = 0, 7 - коэффициент расхода через распылитель; - площадь отверстия истечения у распылителя, м 2; Н - напор воды у распылителя, м.
ОСНОВНЫЕ ПРАВИЛА ЭКСПЛУАТАЦИИ СИСТЕМЫ ВОДЯНОГО ОРОШЕНИЯ, ЗАТОПЛЕНИЯ, ВОДОРАСПЫЛЕНИЯ, ОРОШЕНИЯ СХОДОВ И ВАХТ А) Техническое обслуживание системы орошения Ежедневно проверяют давление воды в водяной противопожарной системе, а также наличие пломб на арматуре, средствах управления и контроля системы орошения и системы затопления. Контролируют герметичность путевых соединений трубопроводов, сальников арматуры и быстровскрывающихся клапанов, а также отсутствие протечек через распылители. Подсоединение пиропатронов быстровскрывающихся клапанов и баллонов пневмопривода к системе управления проверяют по соответствующей засветке ламп в посту «Дозор» . По показаниям манометров проверяют отсутствие давления воздуха в трубопроводах пневмоприводов быстровскрывающихся клапанов и заполнение пресной водой оросительных трубопроводов. При обнаружении давления воздуха в этих трубопроводах закрывают на них невозвратно-запорные клапаны, устраняют нарушения герметичности головок-затворов баллонов и выпускают воздух из трубопроводов через манометровые клапаны. Ежемесячно прочищают засорившиеся распылители мягкой проволокой и проверяют наличие пресной воды в гидрозатворах на воздушных трубах орошаемых помещений. При необходимости наливают воду в гидрозатворы.
Один раз в 6 месяцев проверяют работоспособность клапанов с ручным управлением, дважды открывая и закрывая их. Ежегодно контролируют давление воздуха в баллонах пневмопривода по манометрам (давление должно быть не менее 8, 0 10, 0 МПа), а также надежность крепления трубопроводов к корпусным конструкциям, особенно в местах с повышенной вибрацией. Проверяют работоспособность системы фактическим включением. Систему орошения погребов обычно проверяют в действии во время докового ремонта при выгруженном боезапасе. Один раз в 1, 5 года частично разбирают пневмозатворы, для чего закрывают и пломбируют донный кингстон, включают электропитание управления системой и ставят на разобранный трубопровод равнопрочную заглушку. После этого осматривают пневмозатворы и устраняют неисправности. При необходимости восстанавливают изоляцию, окраску и маркировку трубопроводов, а также проверяют предохранительные клапаны с распылителями быстродействующего орошения.

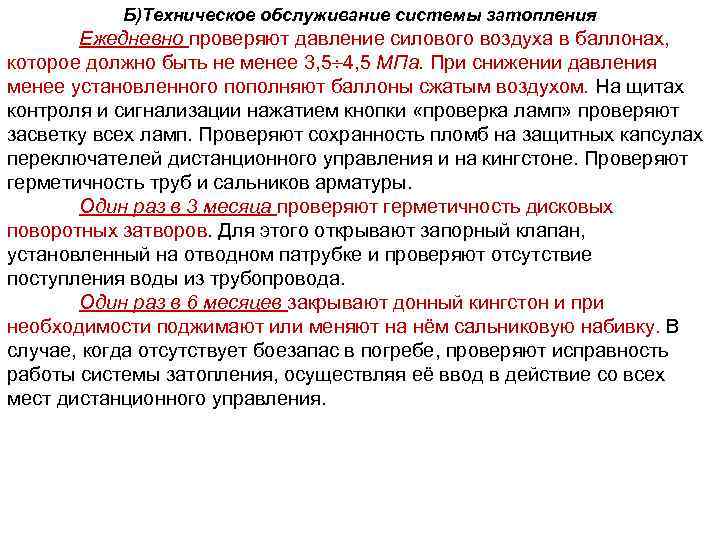

Б)Техническое обслуживание системы затопления Ежедневно проверяют давление силового воздуха в баллонах, которое должно быть не менее 3, 5 4, 5 МПа. При снижении давления менее установленного пополняют баллоны сжатым воздухом. На щитах контроля и сигнализации нажатием кнопки «проверка ламп» проверяют засветку всех ламп. Проверяют сохранность пломб на защитных капсулах переключателей дистанционного управления и на кингстоне. Проверяют герметичность труб и сальников арматуры. Один раз в 3 месяца проверяют герметичность дисковых поворотных затворов. Для этого открывают запорный клапан, установленный на отводном патрубке и проверяют отсутствие поступления воды из трубопровода. Один раз в 6 месяцев закрывают донный кингстон и при необходимости поджимают или меняют на нём сальниковую набивку. В случае, когда отсутствует боезапас в погребе, проверяют исправность работы системы затопления, осуществляя её ввод в действие со всех мест дистанционного управления.
В)Техническое обслуживание системы нижнего водораспыления, орошения сходов и вахт Ежедневно проверяют герметичность соединений напорного трубопровода, трубопровода управления, арматуры, а также наличие смазки на трущихся поверхностях клапанов и стаканов. Кроме того, проверяют наличие пломб на невозвратно-запорных клапанах и на рукоятках трехходовых кранов, при необходимости восстанавливают пломбы. Во время ежемесячного осмотра проводят очистку засорившихся распылителей и отверстий для стока воды из трубопровода водяного орошения сходов. Штоки невозвратно-запорного клапана смазывают смазкой ЦИАТИМ-221, а трубопроводы управления быстродействующими клапанами промывают пресной водой. Ежегодно производят осмотр арматуры, срок службы которой истек до заводского ремонта. При необходимости производят замену арматуры, а при неисправности пробок трехходовых кранов - их притирают и промывают. Кроме того, промывают трубопроводы управления быстродействующими клапанами. При необходимости обновляют отличительную окраску рукояток на кранах эмалью красного цвета.
Г)Способы устранения характерных неисправностей систем орошения, затопления, водораспыления и орошения сходов и вахт Перед устранением неисправностей соединений трубопроводов и арматуры проверяют отсутствие давления в их внутренних полостях. Для систем орошения, затопления и водораспыления характерны следующие неисправности: Нарушение герметичности запорного органа быстродействующего клапана системы орошения (повреждение его уплотняющих поверхностей). Для устранения этой неисправности шлифуют седло клапана или производят замену тарелки. Быстродействующий клапан системы водораспыления не закрывается при сливе воды из трубопровода управления (не слита вода из трубопровода управления или засорился быстродействующий клапан). Для устранения неисправности сливают воду из трубопроводов управления, проверяют положение кранов и если эти меры не приносят результатов, промывают быстродействующий клапан. Не открывается быстродействующий клапан при пуске системы водораспыления. Для устранения неисправности проверяют положение пусковых кранов и чистоту внутренней поверхности трубопроводов управления.
Повышенная вибрация трубопроводов системы на ходу корабля (трубопроводы не зажаты в подвесках). Для устранения неисправности нужно подтянуть болты подвесок и проверить наличие прокладок. ОСНОВНЫЕ ТЕНДЕНЦИИ НАПРАВЛЕНИЯ РАЗВИТИЯ ЭЛЕМЕНТОВ СИСТЕМЫ ВОДЯНОГО ОРОШЕНИЯ, ЗАТОПЛЕНИЯ, ВОДОРАСПЫЛЕНИЯ, ОРОШЕНИЯ СХОДОВ И ВАХТ. Планируется установить более унифицированную систему управления системы водяного орошения, затопления, водораспыления, орошения сходов и вахт с помощью новых компьютерных систем.
