СИСТЕМА ОПС Новые возможности в системах охранной пожарной тревожной

* СИСТЕМА ОПС Новые возможности в системах охранной/пожарной/тревожной сигнализации SOTER Co. Ltd 2012 г.

Содержание ► Архитектура системы ► Отличительные особенности системы ► Перспективы дальнейшего развития ► Дополнительные модули ► Беспроводное оборудование ► Устройства системы доступа ► Программное обеспечение

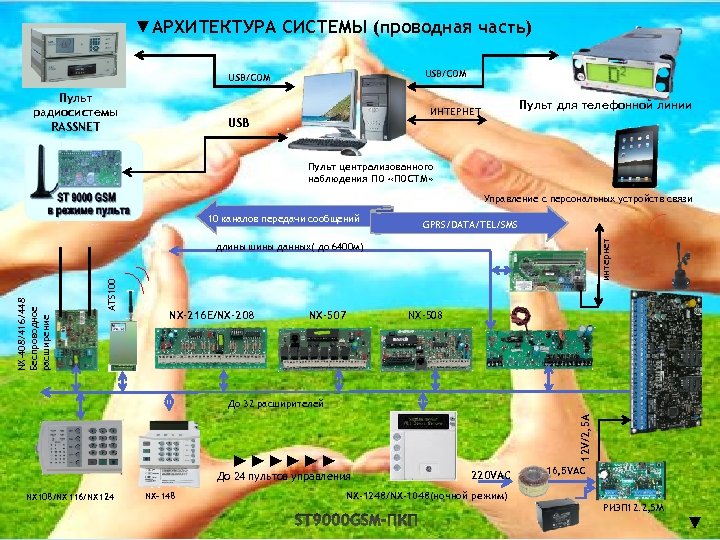

▼АРХИТЕКТУРА СИСТЕМЫ (проводная часть) USB/COM Пульт радиосистемы RASSNET Пульт для телефонной линии ИНТЕРНЕТ USB Пульт централизованного наблюдения ПО «ПОСТМ» Управление с персональных устройств связи GPRS/DATA/TEL/SMS интернет 10 каналов передачи сообщений ATS 100 NX-408/416/448 Беспроводное расширение длины шины данных( до 6400 м) NX-216 E/NX-208 NX-507 NX-508 ►►►►►► 12 V/2, 5 A До 32 расширителей До 24 пультов управления NX 108/NX 116/NX 124 NX-148 220 VAC 16, 5 VAC NX-1248/NX-1048(ночной режим) РИЭП 12. 2, 5 М ▼

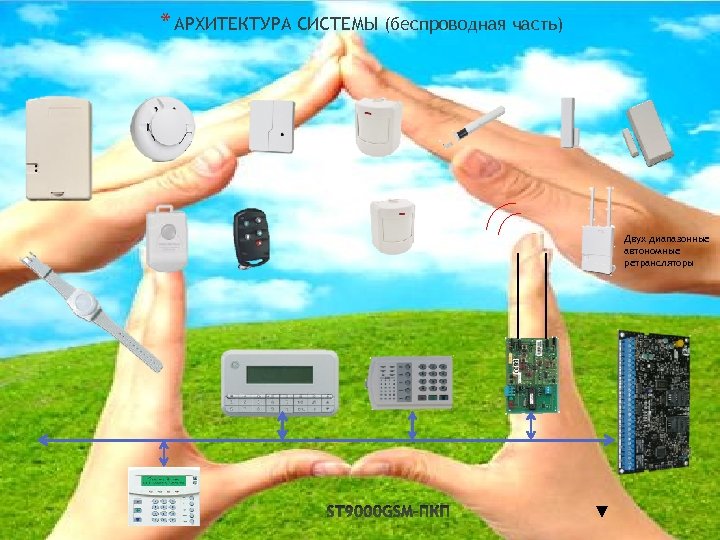

* АРХИТЕКТУРА СИСТЕМЫ (беспроводная часть) Двух диапазонные автономные ретрансляторы ▼

АРХИТЕКТУРА СИСТЕМЫ (подсистема управления доступом) До 15 считывателей ◄◄◄◄

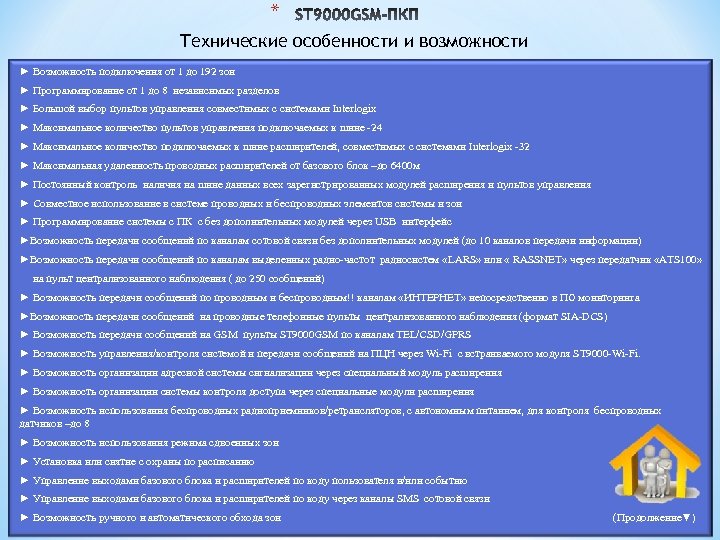

* Технические особенности и возможности ► Возможность подключения от 1 до 192 зон ► Программирование от 1 до 8 независимых разделов ► Большой выбор пультов управления совместимых с системами Interlogix ► Максимальное количество пультов управления подключаемых к шине -24 ► Максимальное количество подключаемых к шине расширителей, совместимых с системами Interlogix -32 ► Максимальная удаленность проводных расширителей от базового блок –до 6400 м ► Постоянный контроль наличия на шине данных всех зарегистрированных модулей расширения и пультов управления ► Совместное использование в системе проводных и беспроводных элементов системы и зон ► Программирование системы с ПК с без дополнительных модулей через USB интерфейс ►Возможность передачи сообщений по каналам сотовой связи без дополнительных модулей (до 10 каналов передачи информации) ►Возможность передачи сообщений по каналам выделенных радио-частот радиосистем «LARS» или « RASSNET» через передатчик «ATS 100» на пульт централизованного наблюдения ( до 250 сообщений) ► Возможность передачи сообщений по проводным и беспроводным!! каналам «ИНТЕРНЕТ» непосредственно в ПО мониторинга ►Возможность передачи сообщений на проводные телефонные пульты централизованного наблюдения (формат SIA-DCS) ► Возможность передачи сообщений на GSM пульты ST 9000 GSM по каналам TEL/CSD/GPRS ► Возможность управления/контроля системой и передачи сообщений на ПЦН через Wi-Fi с встраиваемого модуля ST 9000 -Wi-Fi. ► Возможность организации адресной системы сигнализации через специальный модуль расширения ► Возможность организации системы контроля доступа через специальные модули расширения ► Возможность использования беспроводных радиоприемников/ретрансляторов, с автономным питанием, для контроля беспроводных датчиков –до 8 ► Возможность использования режима сдвоенных зон ► Установка или снятие с охраны по расписанию ► Управление выходами базового блока и расширителей по коду пользователя и/или событию ► Управление выходами базового блока и расширителей по коду через каналы SMS сотовой связи ► Возможность ручного и автоматического обхода зон (Продолжение▼)

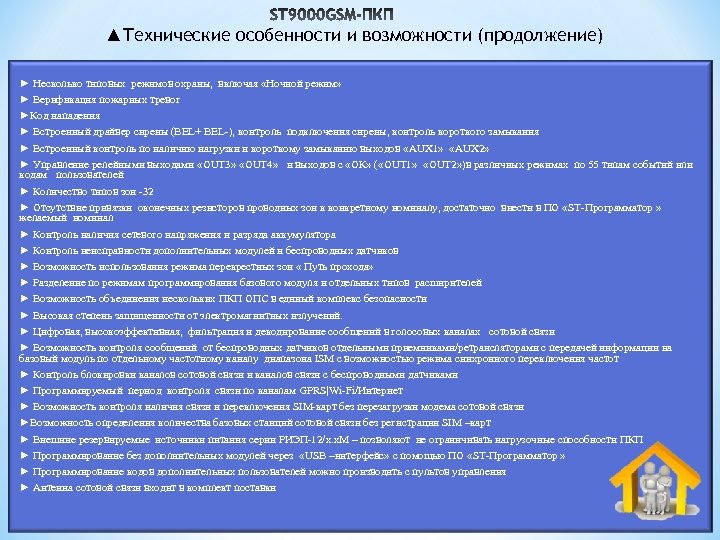

▲Технические особенности и возможности (продолжение) ► Несколько типовых режимов охраны, включая «Ночной режим» ► Верификация пожарных тревог ►Код нападения ► Встроенный драйвер сирены (BEL+ BEL-), контроль подключения сирены, контроль короткого замыкания ► Встроенный контроль по наличию нагрузки и короткому замыканию выходов «AUX 1» «AUX 2» ► Управление релейными выходами «OUT 3» «OUT 4» и выходов с «ОК» ( «OUT 1» «OUT 2» )в различных режимах по 55 типам событий или кодам пользователей ► Количество типов зон -32 ► Отсутствие привязки оконечных резисторов проводных зон к конкретному номиналу, достаточно внести в ПО «ST-Программатор » желаемый номинал ► Контроль наличия сетевого напряжения и разряда аккумулятора ► Контроль неисправности дополнительных модулей и беспроводных датчиков ► Возможность использования режима перекрестных зон « Путь прохода» ► Разделение по режимам программирования базового модуля и отдельных типов расширителей ► Возможность объединения нескольких ПКП ОПС в единый комплекс безопасности ► Высокая степень защищенности от электромагнитных излучений. ► Цифровая, высокоэффективная, фильтрация и декодирование сообщений в голосовых каналах сотовой связи ► Возможность контроля сообщений от беспроводных датчиков отдельными приемниками/ретрансляторами с передачей информации на базовый модуль по отдельному частотному каналу диапазона ISM с возможностью режима синхронного переключения частот ► Контроль блокировки каналов сотовой связи и каналов связи с беспроводными датчиками ► Программируемый период контроля связи по каналам GPRS|Wi-Fi/Интернет ► Возможность контроля наличия связи и переключения SIM-карт без перезагрузки модема сотовой связи ►Возможность определения количества базовых станций сотовой связи без регистрации SIM –карт ► Внешние резервируемые источники питания серии РИЭП-12/х. х. М – позволяют не ограничивать нагрузочные способности ПКП ► Программирование без дополнительных модулей через «USB –интерфейс» с помощью ПО «ST-Программатор » ► Программирование кодов дополнительных пользователей можно производить с пультов управления ► Антенна сотовой связи входит в комплект поставки

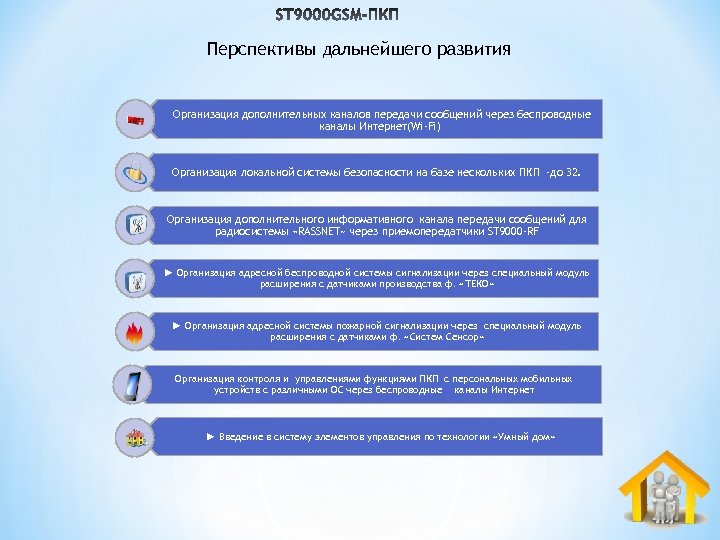

Перспективы дальнейшего развития Организация дополнительных каналов передачи сообщений через беспроводные каналы Интернет(Wi-Fi) Организация локальной системы безопасности на базе нескольких ПКП -до 32. Организация дополнительного информативного канала передачи сообщений для радиосистемы «RASSNET» через приемопередатчики ST 9000 -RF ► Организация адресной беспроводной системы сигнализации через специальный модуль расширения с датчиками производства ф. «ТЕКО» ► Организация адресной системы пожарной сигнализации через специальный модуль расширения с датчиками ф. «Систем Сенсор» Организация контроля и управлениями функциями ПКП с персональных мобильных устройств с различными ОС через беспроводные каналы Интернет ► Введение в систему элементов управления по технологии «Умный дом»

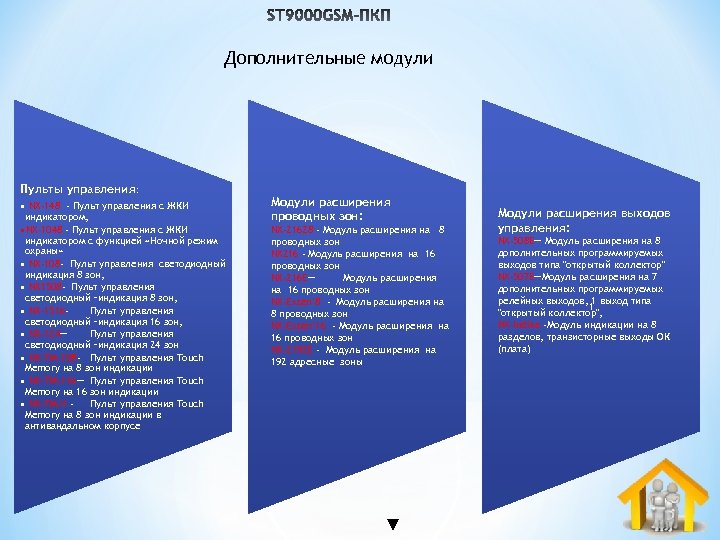

Дополнительные модули Пульты управления: • NX-148 - Пульт управления с ЖКИ индикатором, • NX-1048 - Пульт управления с ЖКИ индикатором c функцией «Ночной режим охраны» • NX-108 - Пульт управления светодиодный индикация 8 зон, • NX 1508 - Пульт управления светодиодный –индикация 8 зон, • NX-1516 Пульт управления светодиодный –индикация 16 зон, • NX-124— Пульт управления светодиодный –индикация 24 зон • NX-TM-108 - Пульт управления Touch Memory на 8 зон индикации • NX-TM-116— Пульт управления Touch Memory на 16 зон индикации • NX-TM-V Пульт управления Touch Memory на 8 зон индикации в антивандальном корпусе Модули расширения проводных зон: NX-216 Z 8 - Модуль расширения на 8 проводных зон NX 216 - Модуль расширения на 16 проводных зон NX-216 E— Модуль расширения на 16 проводных зон NX-Exten’ 8 - Модуль расширения на 8 проводных зон NX-Exten’ 16 - Модуль расширения на 16 проводных зон NX-2192 E - Модуль расширения на 192 адресные зоны ▼ Модули расширения выходов управления: NX-508 E— Модуль расширения на 8 дополнительных программируемых выходов типа "открытый коллектор" NX-507 E—Модуль расширения на 7 дополнительных программируемых релейных выходов, 1 выход типа 1 "открытый коллектор", NX-Indika -Модуль индикации на 8 разделов, транзисторные выходы ОК (плата)

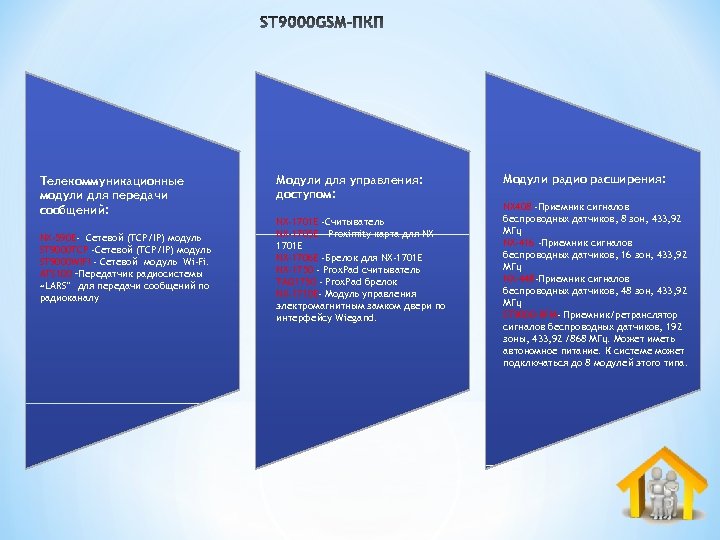

Телекоммуникационные модули для передачи сообщений: NX-590 E- Сетевой (TCP/IP) модуль ST 9000 TCP -Сетевой (TCP/IP) модуль ST 9000 WIFI - Сетевой модуль Wi-Fi. ATS 100 –Передатчик радиосистемы «LARS” для передачи сообщений по радиоканалу Модули для управления: доступом: NX-1701 E -Считыватель NX-1705 E - Proximity карта для NX 1701 E NX-1706 E -Брелок для NX-1701 E NX-1750 - Prox. Pad считыватель TAG 1750 - Prox. Pad брелок NX-1710 E- Модуль управления электромагнитным замком двери по интерфейсу Wiegand. Модули радио расширения: NX 408 -Приемник сигналов беспроводных датчиков, 8 зон, 433, 92 МГц NX-416 -Приемник сигналов беспроводных датчиков, 16 зон, 433, 92 МГц NX-448 -Приемник сигналов беспроводных датчиков, 48 зон, 433, 92 МГц ST 9000 -RFM- Приемник/ретранслятор сигналов беспроводных датчиков, 192 зоны, 433, 92 /868 МГц. Может иметь автономное питание. К системе может подключаться до 8 модулей этого типа.

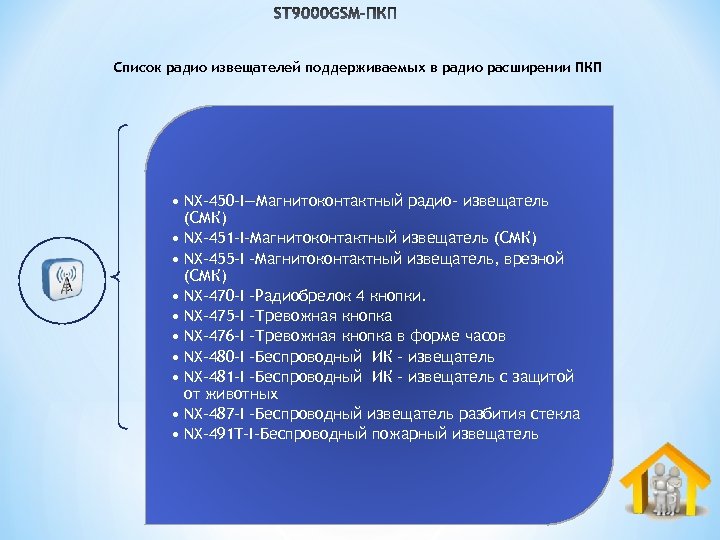

Список радио извещателей поддерживаемых в радио расширении ПКП • NX-450 -I—Магнитоконтактный радио- извещатель (СМК) • NX-451 -I-Магнитоконтактный извещатель (СМК) • NX-455 -I -Магнитоконтактный извещатель, врезной (СМК) • NX-470 -I -Радиобрелок 4 кнопки. • NX-475 -I -Тревожная кнопка • NX-476 -I -Тревожная кнопка в форме часов • NX-480 -I -Беспроводный ИК - извещатель • NX-481 -I -Беспроводный ИК - извещатель с защитой от животных • NX-487 -I -Беспроводный извещатель разбития стекла • NX-491 T-I-Беспроводный пожарный извещатель

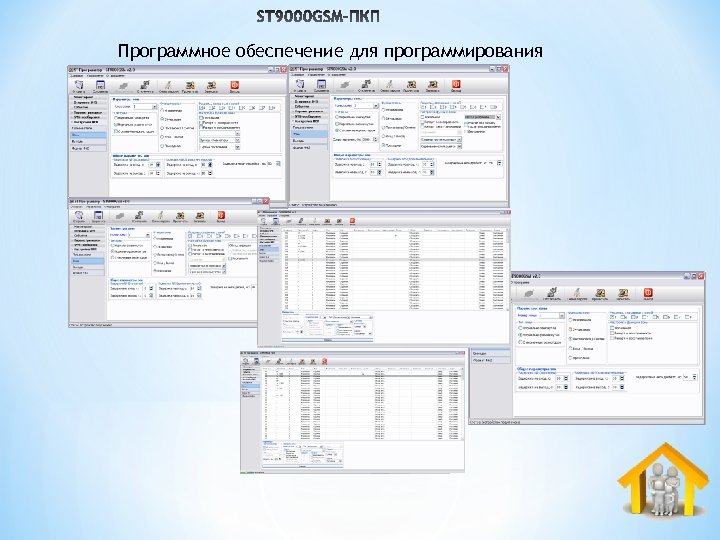

Программное обеспечение для программирования
