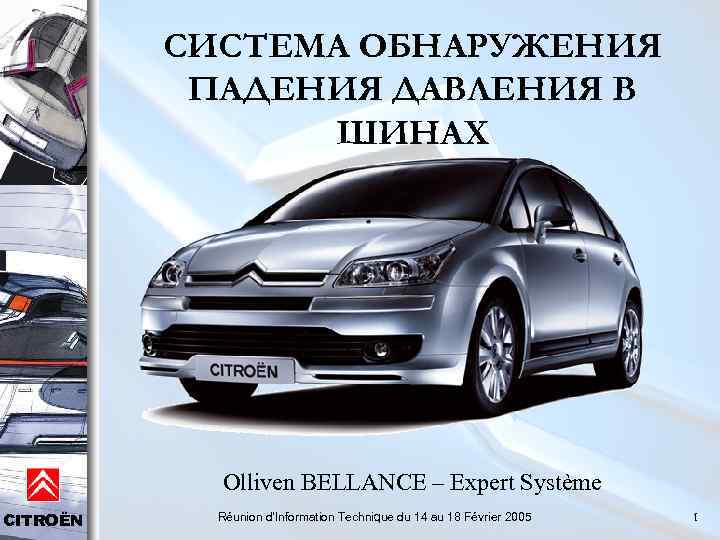

СИСТЕМА ОБНАРУЖЕНИЯ ПАДЕНИЯ ДАВЛЕНИЯ В ШИНАХ Olliven BELLANCE – Expert Système CITROËN Réunion d'Information Technique du 14 au 18 Février 2005 1

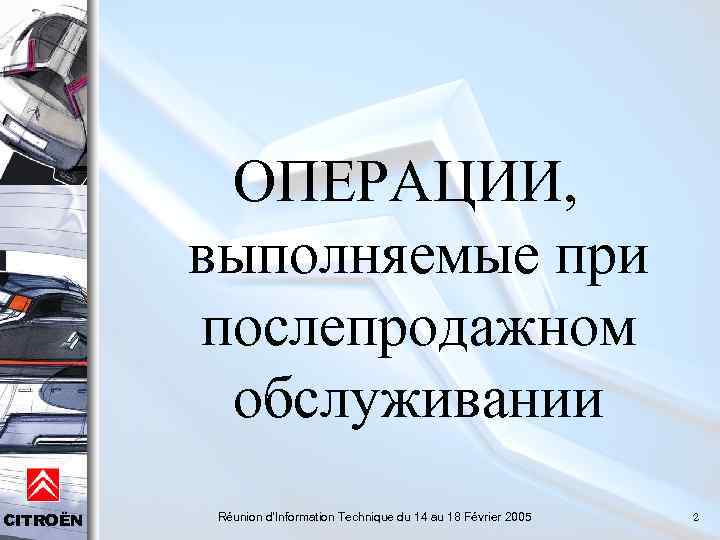

ОПЕРАЦИИ, выполняемые при послепродажном обслуживании CITROËN Réunion d'Information Technique du 14 au 18 Février 2005 2

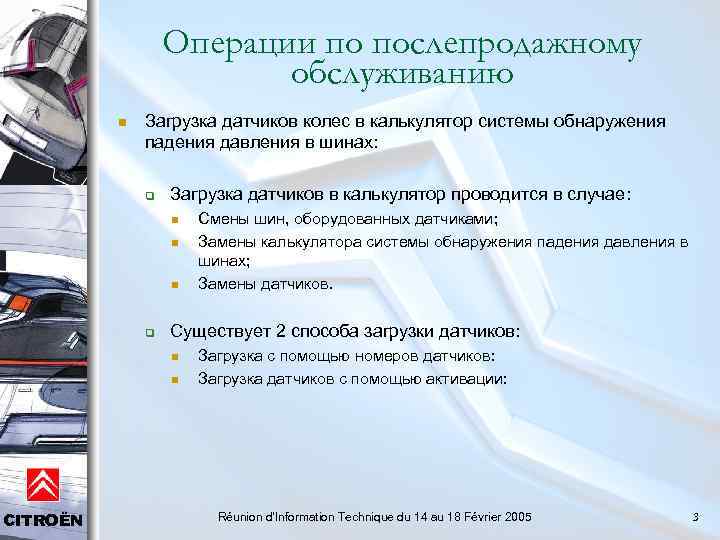

Операции по послепродажному обслуживанию n Загрузка датчиков колес в калькулятор системы обнаружения падения давления в шинах: q Загрузка датчиков в калькулятор проводится в случае: n n n q Существует 2 способа загрузки датчиков: n n CITROËN Смены шин, оборудованных датчиками; Замены калькулятора системы обнаружения падения давления в шинах; Замены датчиков. Загрузка с помощью номеров датчиков: Загрузка датчиков с помощью активации: Réunion d'Information Technique du 14 au 18 Février 2005 3

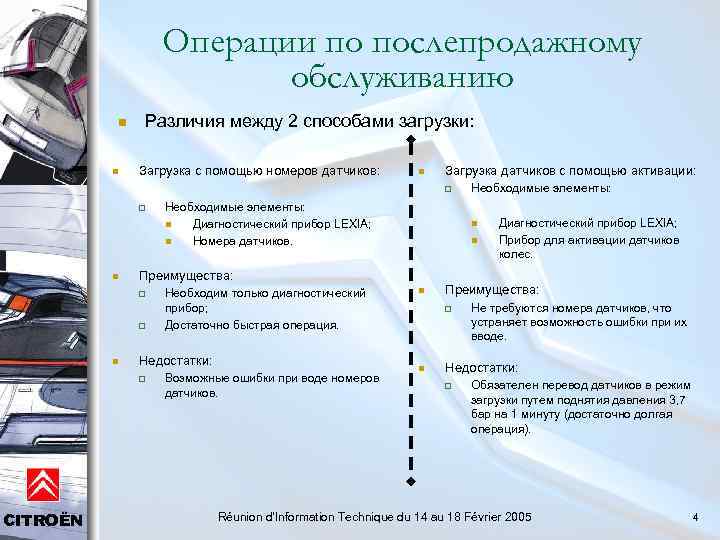

Операции по послепродажному обслуживанию n n Различия между 2 способами загрузки: Загрузка с помощью номеров датчиков: n Загрузка датчиков с помощью активации: q q n q Необходим только диагностический прибор; Достаточно быстрая операция. Недостатки: q CITROËN n n Преимущества: q n Необходимые элементы: n Диагностический прибор LEXIA; n Номера датчиков. Возможные ошибки при воде номеров датчиков. Необходимые элементы: n Преимущества: q n Диагностический прибор LEXIA; Прибор для активации датчиков колес. Не требуются номера датчиков, что устраняет возможность ошибки при их вводе. Недостатки: q Обязателен перевод датчиков в режим загрузки путем поднятия давления 3, 7 бар на 1 минуту (достаточно долгая операция). Réunion d'Information Technique du 14 au 18 Février 2005 4

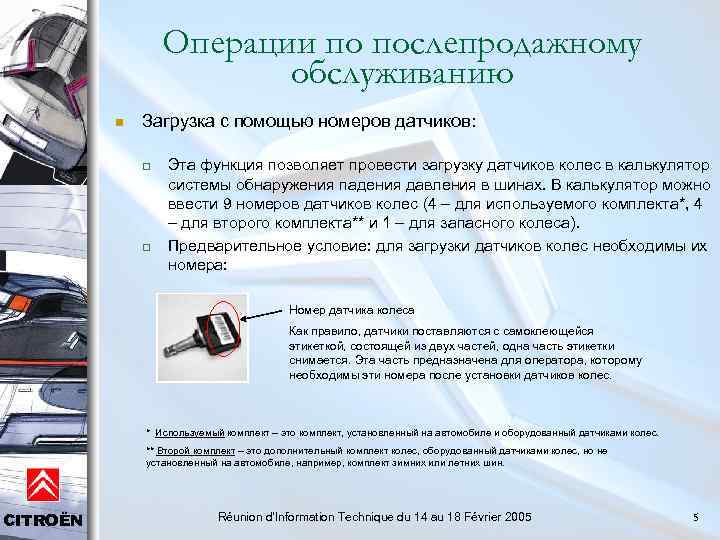

Операции по послепродажному обслуживанию n Загрузка с помощью номеров датчиков: q q Эта функция позволяет провести загрузку датчиков колес в калькулятор системы обнаружения падения давления в шинах. В калькулятор можно ввести 9 номеров датчиков колес (4 – для используемого комплекта*, 4 – для второго комплекта** и 1 – для запасного колеса). Предварительное условие: для загрузки датчиков колес необходимы их номера: Номер датчика колеса Как правило, датчики поставляются с самоклеющейся этикеткой, состоящей из двух частей, одна часть этикетки снимается. Эта часть предназначена для оператора, которому необходимы эти номера после установки датчиков колес. * Используемый комплект – это комплект, установленный на автомобиле и оборудованный датчиками колес. ** Второй комплект – это дополнительный комплект колес, оборудованный датчиками колес, но не установленный на автомобиле, например, комплект зимних или летних шин. CITROËN Réunion d'Information Technique du 14 au 18 Février 2005 5

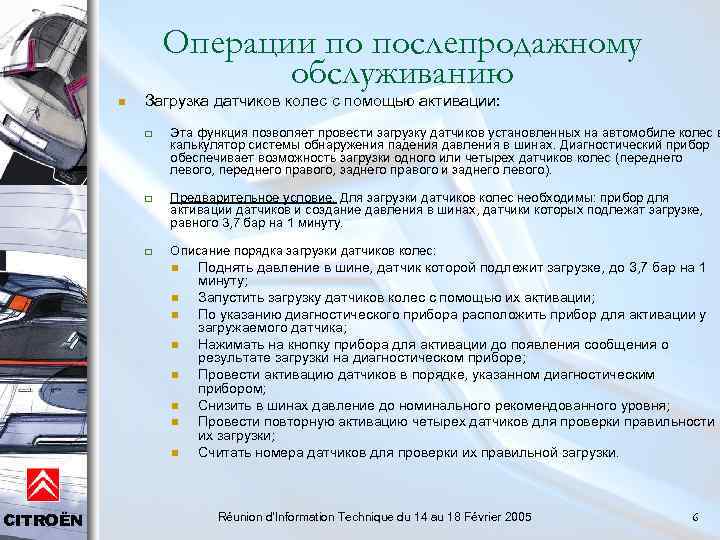

Операции по послепродажному обслуживанию n Загрузка датчиков колес с помощью активации: q q q Эта функция позволяет провести загрузку датчиков установленных на автомобиле колес в калькулятор системы обнаружения падения давления в шинах. Диагностический прибор обеспечивает возможность загрузки одного или четырех датчиков колес (переднего левого, переднего правого, заднего правого и заднего левого). Предварительное условие. Для загрузки датчиков колес необходимы: прибор для активации датчиков и создание давления в шинах, датчики которых подлежат загрузке, равного 3, 7 бар на 1 минуту. Описание порядка загрузки датчиков колес: n n n n CITROËN Поднять давление в шине, датчик которой подлежит загрузке, до 3, 7 бар на 1 минуту; Запустить загрузку датчиков колес с помощью их активации; По указанию диагностического прибора расположить прибор для активации у загружаемого датчика; Нажимать на кнопку прибора для активации до появления сообщения о результате загрузки на диагностическом приборе; Провести активацию датчиков в порядке, указанном диагностическим прибором; Снизить в шинах давление до номинального рекомендованного уровня; Провести повторную активацию четырех датчиков для проверки правильности их загрузки; Считать номера датчиков для проверки их правильной загрузки. Réunion d'Information Technique du 14 au 18 Février 2005 6

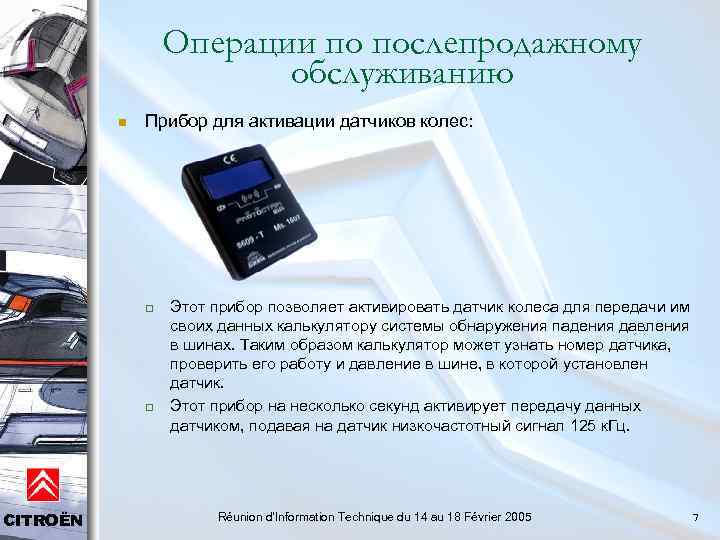

Операции по послепродажному обслуживанию n Прибор для активации датчиков колес: q q CITROËN Этот прибор позволяет активировать датчик колеса для передачи им своих данных калькулятору системы обнаружения падения давления в шинах. Таким образом калькулятор может узнать номер датчика, проверить его работу и давление в шине, в которой установлен датчик. Этот прибор на несколько секунд активирует передачу данных датчиком, подавая на датчик низкочастотный сигнал 125 к. Гц. Réunion d'Information Technique du 14 au 18 Février 2005 7

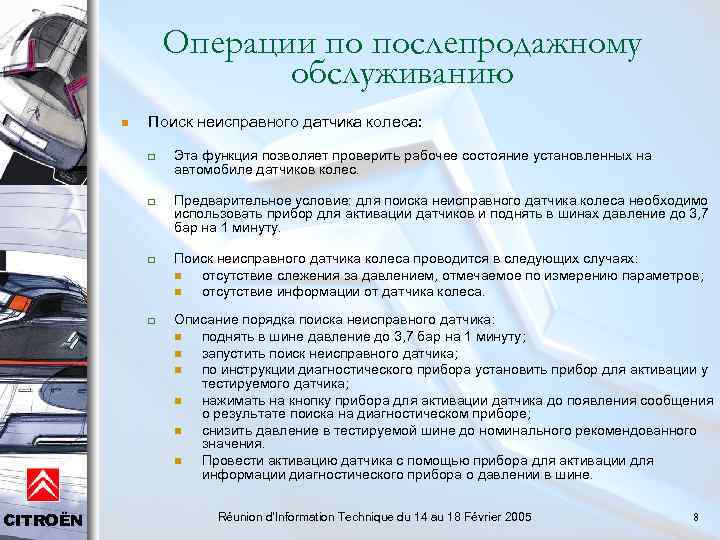

Операции по послепродажному обслуживанию n Поиск неисправного датчика колеса: q q CITROËN Эта функция позволяет проверить рабочее состояние установленных на автомобиле датчиков колес. Предварительное условие: для поиска неисправного датчика колеса необходимо использовать прибор для активации датчиков и поднять в шинах давление до 3, 7 бар на 1 минуту. Поиск неисправного датчика колеса проводится в следующих случаях: n отсутствие слежения за давлением, отмечаемое по измерению параметров; n отсутствие информации от датчика колеса. Описание порядка поиска неисправного датчика: n поднять в шине давление до 3, 7 бар на 1 минуту; n запустить поиск неисправного датчика; n по инструкции диагностического прибора установить прибор для активации у тестируемого датчика; n нажимать на кнопку прибора для активации датчика до появления сообщения о результате поиска на диагностическом приборе; n снизить давление в тестируемой шине до номинального рекомендованного значения. n Провести активацию датчика с помощью прибора для активации для информации диагностического прибора о давлении в шине. Réunion d'Information Technique du 14 au 18 Février 2005 8
Операции по послепродажному обслуживанию n Активация/Отключение системы обнаружения падения давления в шинах: q q Эта операция позволяет отключить функцию обнаружения падения давления в шинах, чтобы избежать ненужных предупредительных сигналов в случае установки шин без датчиков колес. Отключение функции обнаружения падения давления в шинах проводится в случаях: n n n q CITROËN установки шин без датчиков колес; снятия калькулятора системы обнаружения падения давления; невозможности замены неисправного или отсутствующего датчика колеса. После отключения или повторного включения функции обнаружения падения давления в шинах необходимо конфигурировать параметр блока BSI, относящийся к отсутствию или наличию функции обнаружения падения давления в шинах. Réunion d'Information Technique du 14 au 18 Février 2005 9
