Система наддува Виды наддува, устройство систем наддува.

Система наддува Виды наддува, устройство систем наддува.

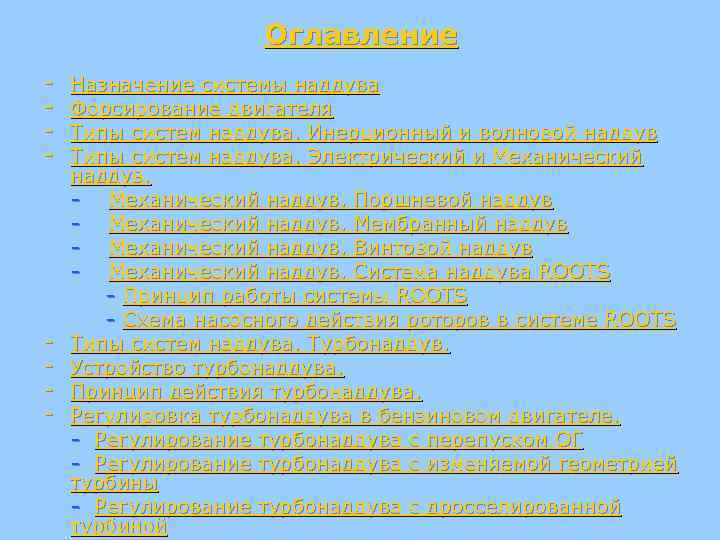

Оглавление - - Назначение системы наддува Форсирование двигателя Типы систем наддува. Инерционный и волновой наддув Типы систем наддува. Электрический и Механический наддув. - Механический наддув. Поршневой наддув - Механический наддув. Мембранный наддув - Механический наддув. Винтовой наддув - Механический наддув. Система наддува ROOTS - Принцип работы системы ROOTS - Схема насосного действия роторов в системе ROOTS Типы систем наддува. Турбонаддув. Устройство турбонаддува. Принцип действия турбонаддува. Регулировка турбонаддува в бензиновом двигателе. - Регулирование турбонаддува с перепуском ОГ - Регулирование турбонаддува с изменяемой геометрией турбины - Регулирование турбонаддува с дросселированной турбиной

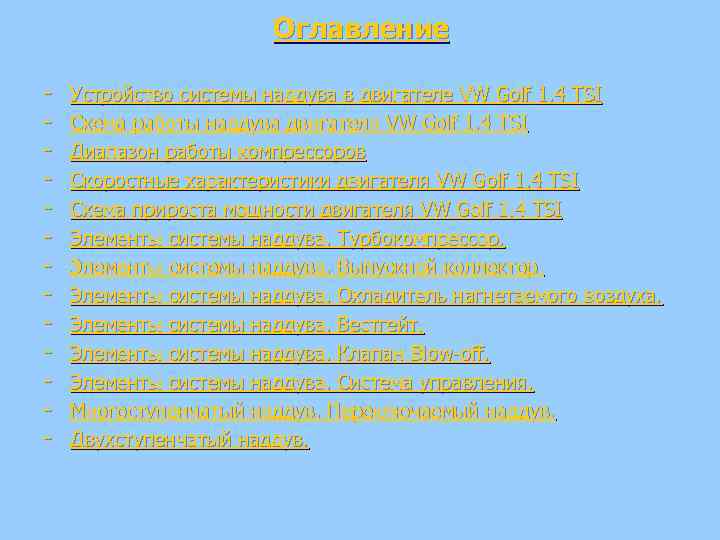

Оглавление - Устройство системы наддува в двигателе VW Golf 1. 4 TSI Схема работы наддува двигателя VW Golf 1. 4 TSI Диапазон работы компрессоров Скоростные характеристики двигателя VW Golf 1. 4 TSI Схема прироста мощности двигателя VW Golf 1. 4 TSI Элементы системы наддува. Турбокомпрессор. Элементы системы наддува. Выпускной коллектор. Элементы системы наддува. Охладитель нагнетаемого воздуха. Элементы системы наддува. Вестгейт. Элементы системы наддува. Клапан Blow-off. Элементы системы наддува. Система управления. Многоступенчатый наддув. Переключаемый наддув. Двухступенчатый наддув.

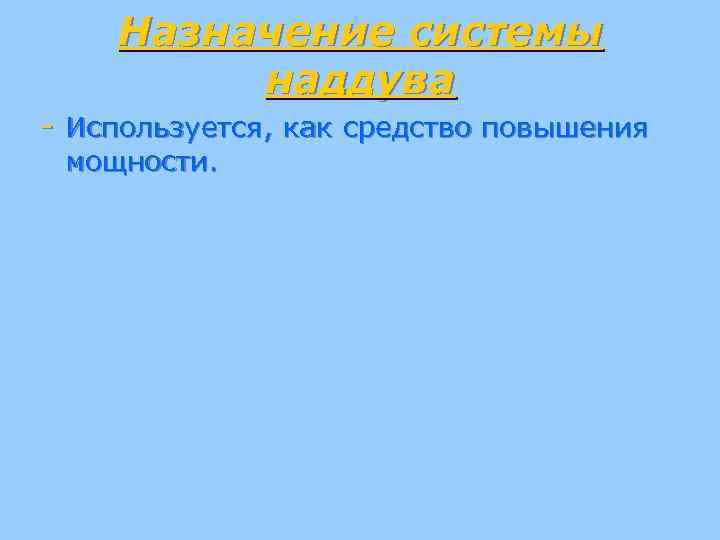

Назначение системы наддува - Используется, как средство повышения мощности.

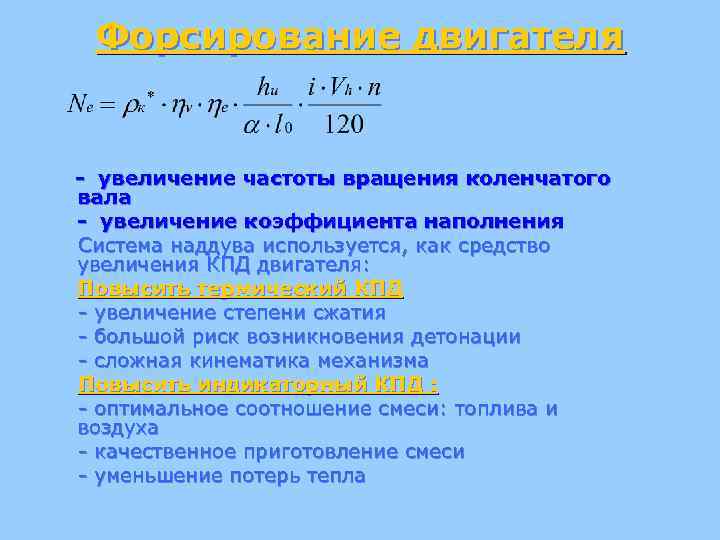

Форсирование двигателя - увеличение частоты вращения коленчатого вала - увеличение коэффициента наполнения Система наддува используется, как средство увеличения КПД двигателя: Повысить термический КПД - увеличение степени сжатия - большой риск возникновения детонации - сложная кинематика механизма Повысить индикаторный КПД : - оптимальное соотношение смеси: топлива и воздуха - качественное приготовление смеси - уменьшение потерь тепла

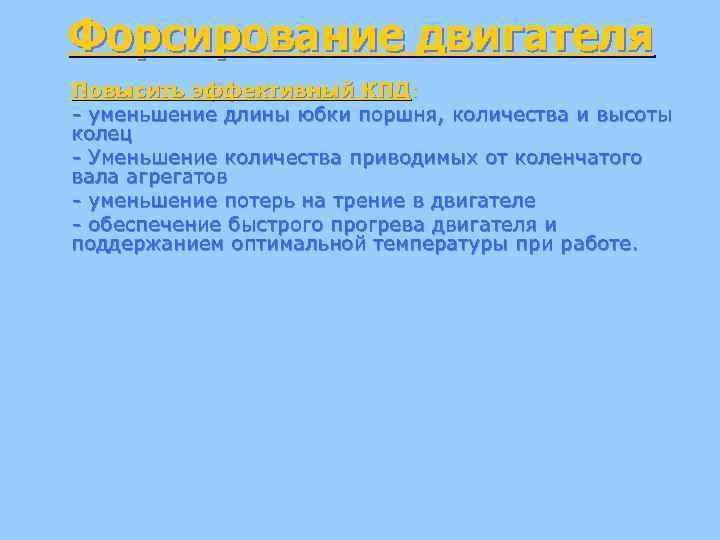

Форсирование двигателя Повысить эффективный КПД: - уменьшение длины юбки поршня, количества и высоты колец - Уменьшение количества приводимых от коленчатого вала агрегатов - уменьшение потерь на трение в двигателе - обеспечение быстрого прогрева двигателя и поддержанием оптимальной температуры при работе.

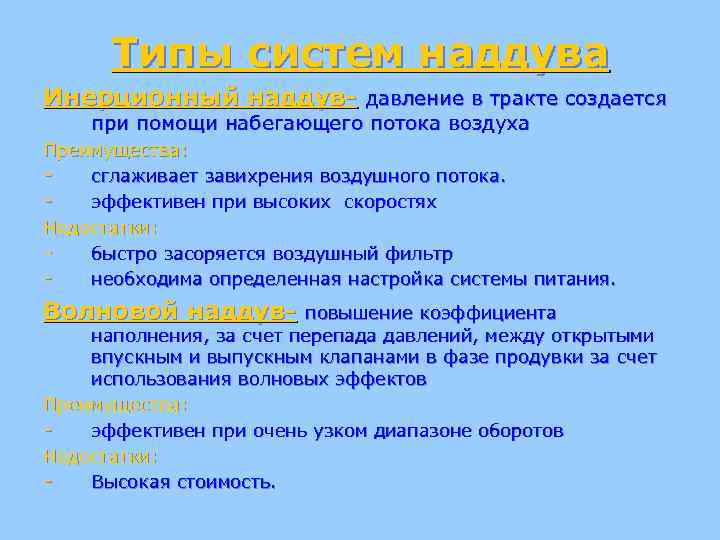

Типы систем наддува Инерционный наддув- давление в тракте создается при помощи набегающего потока воздуха Преимущества: сглаживает завихрения воздушного потока. эффективен при высоких скоростях Недостатки: быстро засоряется воздушный фильтр необходима определенная настройка системы питания. Волновой наддув- повышение коэффициента наполнения, за счет перепада давлений, между открытыми впускным и выпускным клапанами в фазе продувки за счет использования волновых эффектов Преимущества: эффективен при очень узком диапазоне оборотов Недостатки: Высокая стоимость.

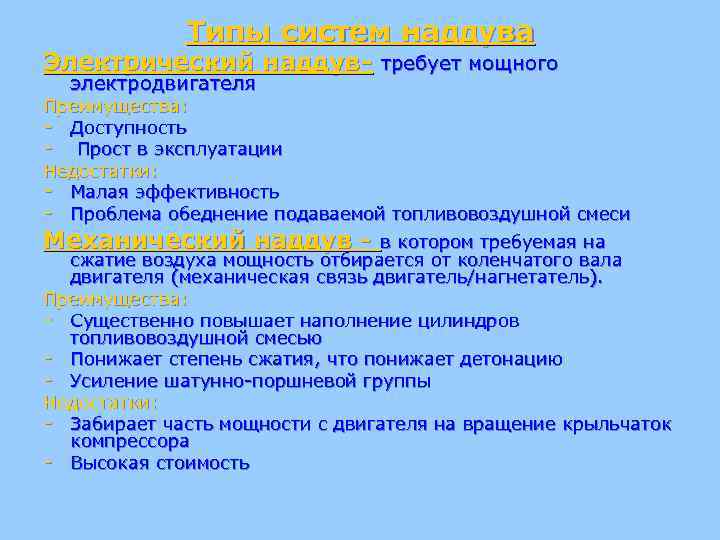

Типы систем наддува Электрический наддув- требует мощного электродвигателя Преимущества: - Доступность - Прост в эксплуатации Недостатки: - Малая эффективность - Проблема обеднение подаваемой топливовоздушной смеси Механический наддув - в котором требуемая на сжатие воздуха мощность отбирается от коленчатого вала двигателя (механическая связь двигатель/нагнетатель). Преимущества: - Существенно повышает наполнение цилиндров топливовоздушной смесью - Понижает степень сжатия, что понижает детонацию - Усиление шатунно-поршневой группы Недостатки: - Забирает часть мощности с двигателя на вращение крыльчаток компрессора - Высокая стоимость

Типы систем наддува. Механический наддув. Поршневой нагнетатель поршень сжимает воздух, который потом подается через выпускной клапан к цилиндрам двигателя. 1. 2. 3. 4. 5. Впускной клапан Выпускной клапан Поршень Приводной (коленчатый)вал Картер нагнетателя

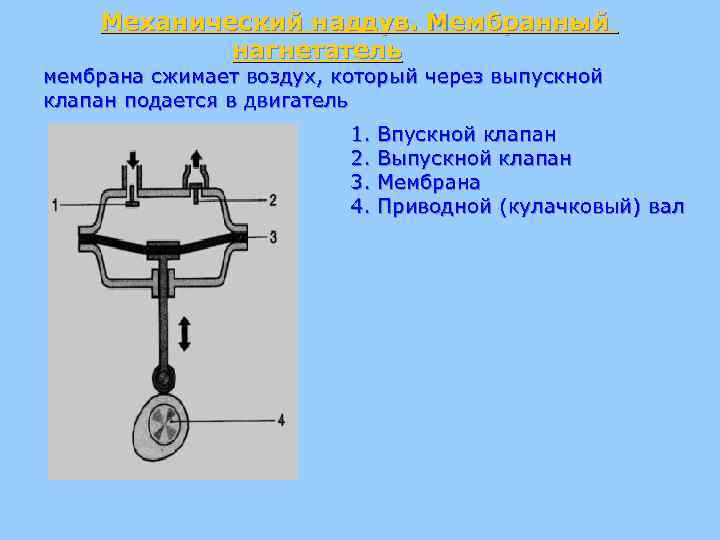

Механический наддув. Мембранный нагнетатель мембрана сжимает воздух, который через выпускной клапан подается в двигатель 1. 2. 3. 4. Впускной клапан Выпускной клапан Мембрана Приводной (кулачковый) вал

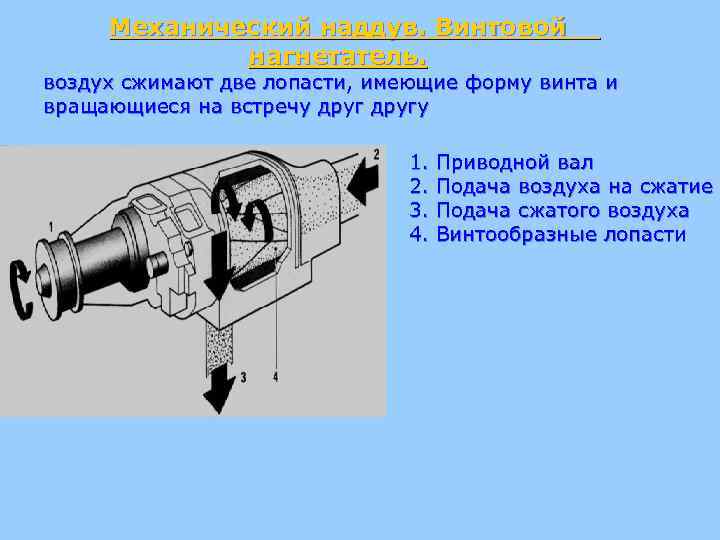

Механический наддув. Винтовой нагнетатель. воздух сжимают две лопасти, имеющие форму винта и вращающиеся на встречу другу 1. 2. 3. 4. Приводной вал Подача воздуха на сжатие Подача сжатого воздуха Винтообразные лопасти

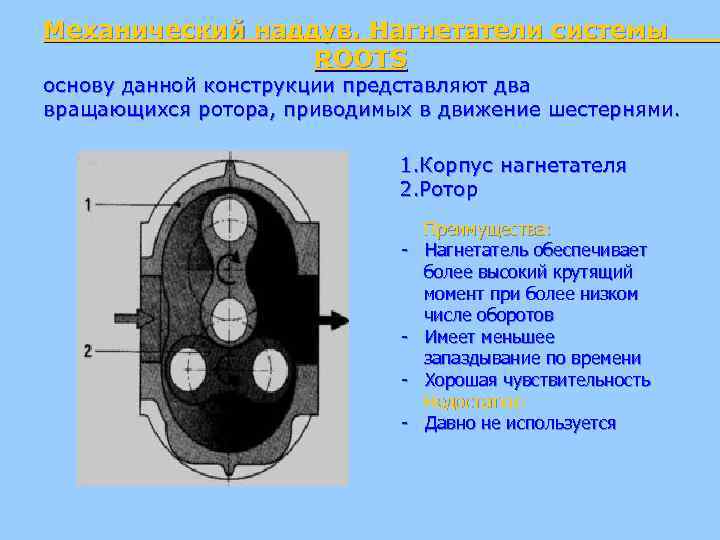

Механический наддув. Нагнетатели системы ROOTS основу данной конструкции представляют два вращающихся ротора, приводимых в движение шестернями. 1. Корпус нагнетателя 2. Ротор - - Преимущества: Нагнетатель обеспечивает более высокий крутящий момент при более низком числе оборотов Имеет меньшее запаздывание по времени Хорошая чувствительность Недостатки: Давно не используется

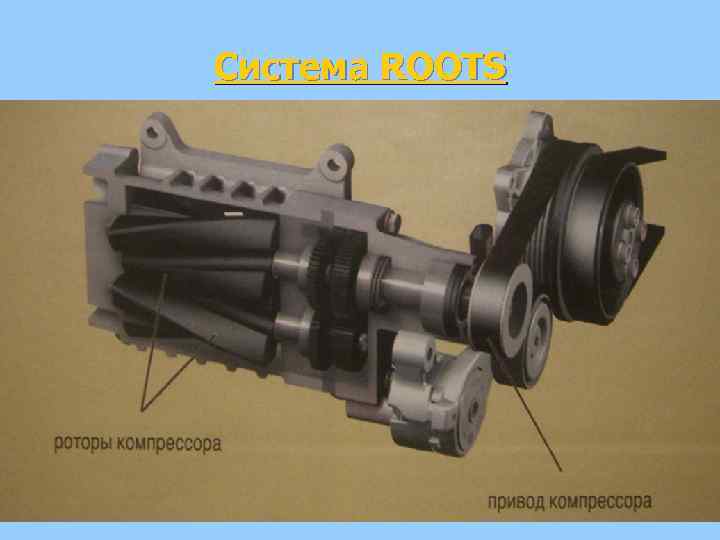

Система ROOTS

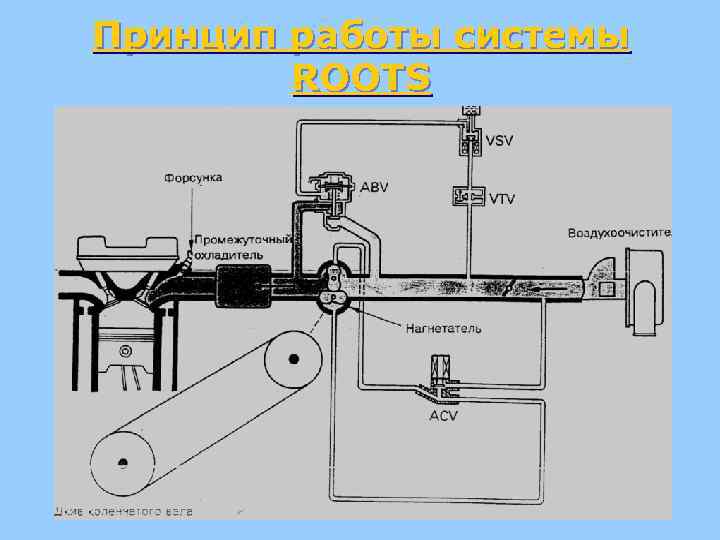

Принцип работы системы ROOTS

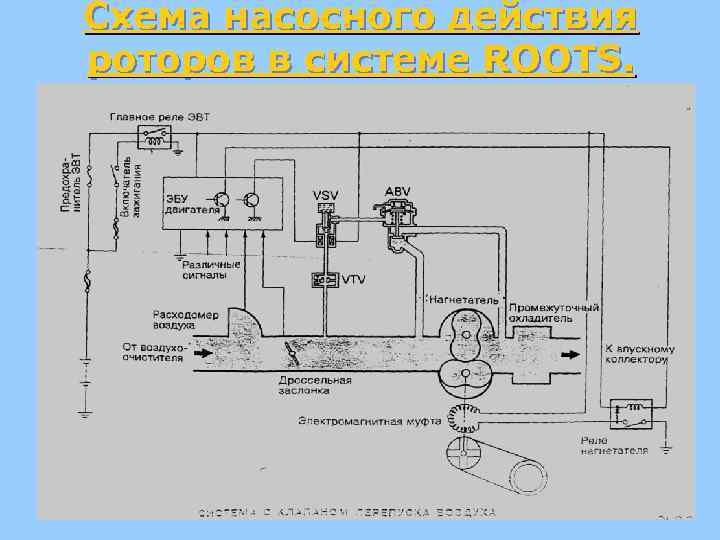

Схема насосного действия роторов в системе ROOTS.

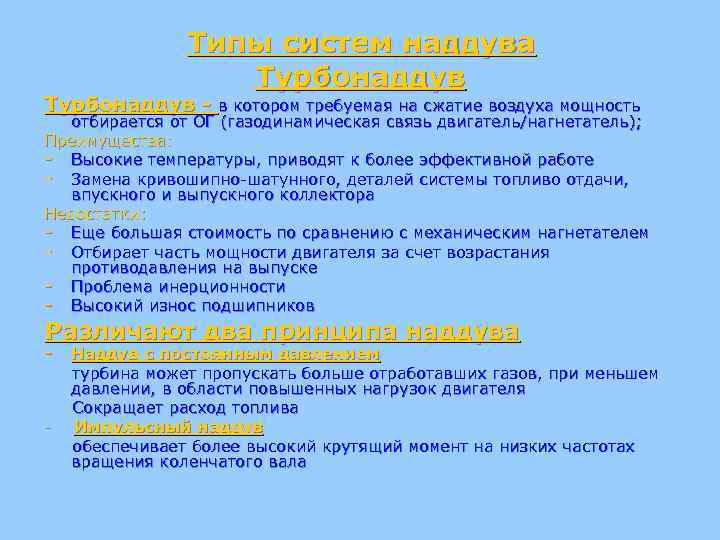

Типы систем наддува Турбонаддув - в котором требуемая на сжатие воздуха мощность отбирается от ОГ (газодинамическая связь двигатель/нагнетатель); Преимущества: - Высокие температуры, приводят к более эффективной работе - Замена кривошипно-шатунного, деталей системы топливо отдачи, впускного и выпускного коллектора Недостатки: - Еще большая стоимость по сравнению с механическим нагнетателем - Отбирает часть мощности двигателя за счет возрастания противодавления на выпуске - Проблема инерционности - Высокий износ подшипников Различают два принципа наддува - Наддув с постоянным давлением - турбина может пропускать больше отработавших газов, при меньшем давлении, в области повышенных нагрузок двигателя Сокращает расход топлива Импульсный наддув обеспечивает более высокий крутящий момент на низких частотах вращения коленчатого вала

Устройство турбонаддува 1. Канал подачи ОГ 2. Крыльчатка турбины 3. Подвижная лопатка соплового аппарата 4. Патрубок подачи разрежения 5. Кольцо регулирования подвижных лопаток соплового аппарата 6. Подача смазки 7. Подача свежего воздуха к нагнетателю 8. Подача сжатого воздуха к двигателю

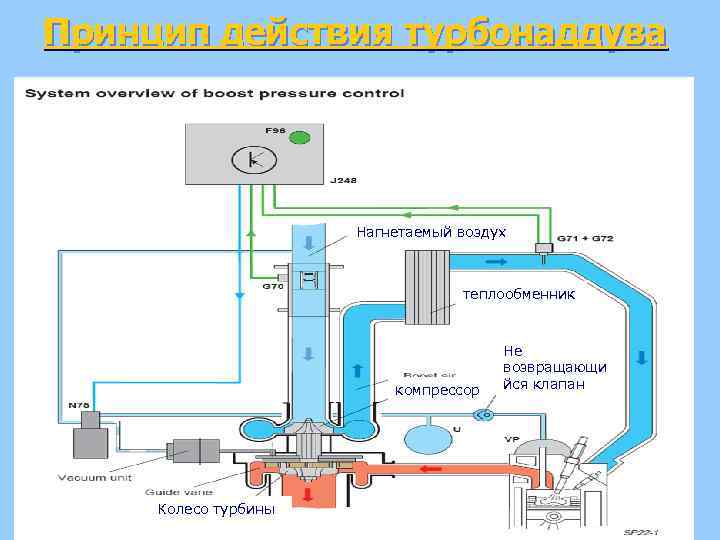

Принцип действия турбонаддува Нагнетаемый воздух теплообменник компрессор Колесо турбины Не возвращающи йся клапан

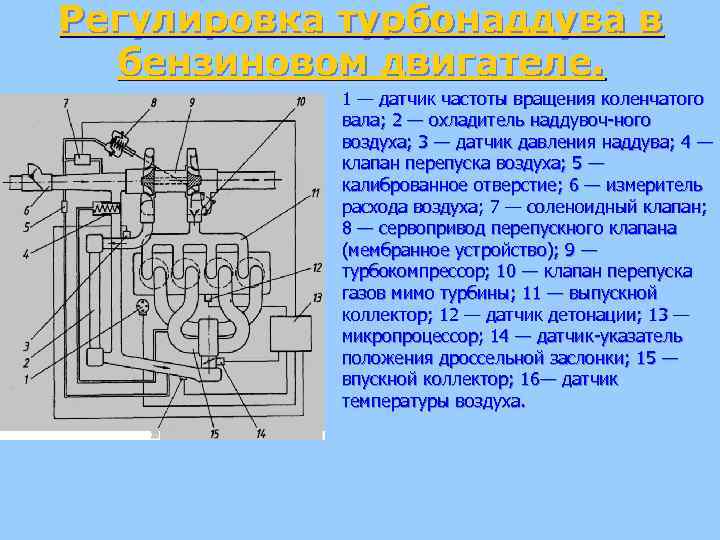

Регулировка турбонаддува в бензиновом двигателе. 1 — датчик частоты вращения коленчатого вала; 2 — охладитель наддувоч-ного воздуха; 3 — датчик давления наддува; 4 — клапан перепуска воздуха; 5 — калиброванное отверстие; 6 — измеритель расхода воздуха; 7 — соленоидный клапан; 8 — сервопривод перепускного клапана (мембранное устройство); 9 — турбокомпрессор; 10 — клапан перепуска газов мимо турбины; 11 — выпускной коллектор; 12 — датчик детонации; 13 — микропроцессор; 14 — датчик-указатель положения дроссельной заслонки; 15 — впускной коллектор; 16— датчик температуры воздуха.

Регулирование турбонаддува Для того, чтобы при больших скоростях отработавших газов, нагнетатель, не перегружали двигатель и сам не выходил из строя, давление наддува необходимо регулировать, для этого используют три конструктивных варианта: - Нагнетатель с перепуском отработавших газов при высоких нагрузках на двигатель, часть потока отработавших газов, направляется мимо турбины, прямо в систему выпуска отработавших газов. 1. Электропневматический преобразователь давления наддува 2. Вакуумный насос 3. Исполнительный механизм перепускного клапана 4. Корпус турбины 5. Перепускной клапан 6. Канал подачи ОГ к турбине 7. Канал подачи сжатого воздуха во впускной тракт 8. Газовая турбина 9. Компрессор

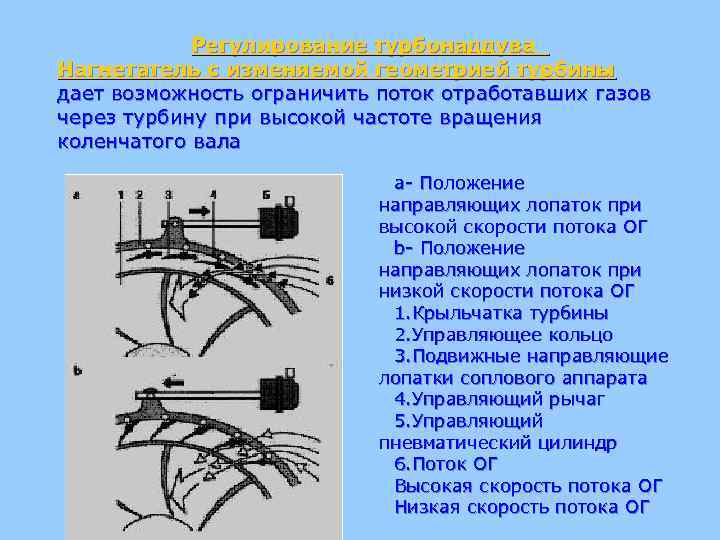

Регулирование турбонаддува Нагнетатель с изменяемой геометрией турбины дает возможность ограничить поток отработавших газов через турбину при высокой частоте вращения коленчатого вала а- Положение направляющих лопаток при высокой скорости потока ОГ b- Положение направляющих лопаток при низкой скорости потока ОГ 1. Крыльчатка турбины 2. Управляющее кольцо 3. Подвижные направляющие лопатки соплового аппарата 4. Управляющий рычаг 5. Управляющий пневматический цилиндр 6. Поток ОГ Высокая скорость потока ОГ Низкая скорость потока ОГ

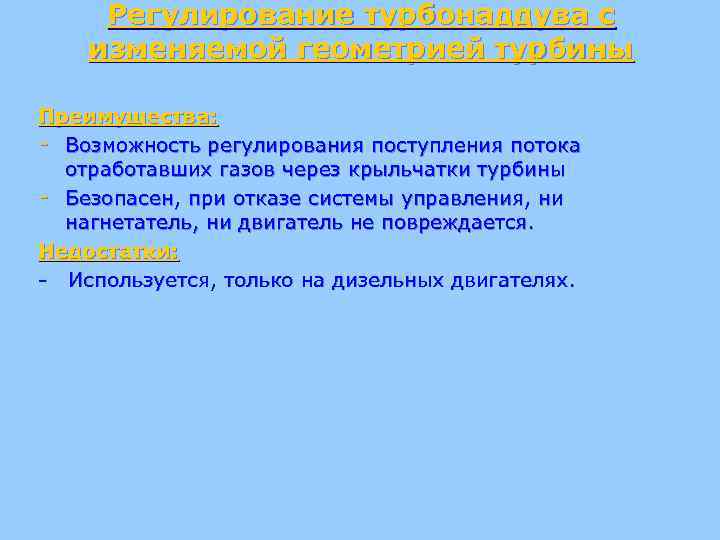

Регулирование турбонаддува с изменяемой геометрией турбины Преимущества: - Возможность регулирования поступления потока отработавших газов через крыльчатки турбины - Безопасен, при отказе системы управления, ни нагнетатель, ни двигатель не повреждается. Недостатки: - Используется, только на дизельных двигателях.

Регулирование турбонаддува. Нагнетатель с изменяемой геометрией турбины Налаживающее кольцо Поддержив ающее кольцо Ведущая пластина вал Переменная лопасть Изменение контроля Контролирующа я пластина Соединение с вакуумной единицей

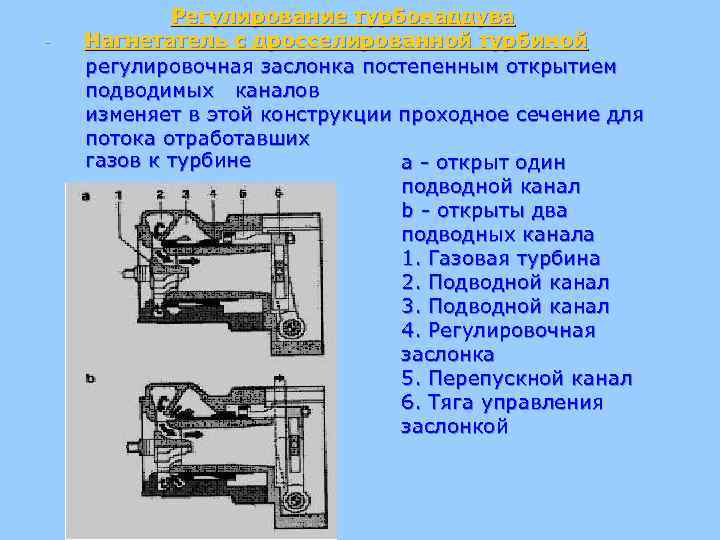

- Регулирование турбонаддува Нагнетатель с дросселированной турбиной регулировочная заслонка постепенным открытием подводимых каналов изменяет в этой конструкции проходное сечение для потока отработавших газов к турбине а - открыт один подводной канал b - открыты два подводных канала 1. Газовая турбина 2. Подводной канал 3. Подводной канал 4. Регулировочная заслонка 5. Перепускной канал 6. Тяга управления заслонкой

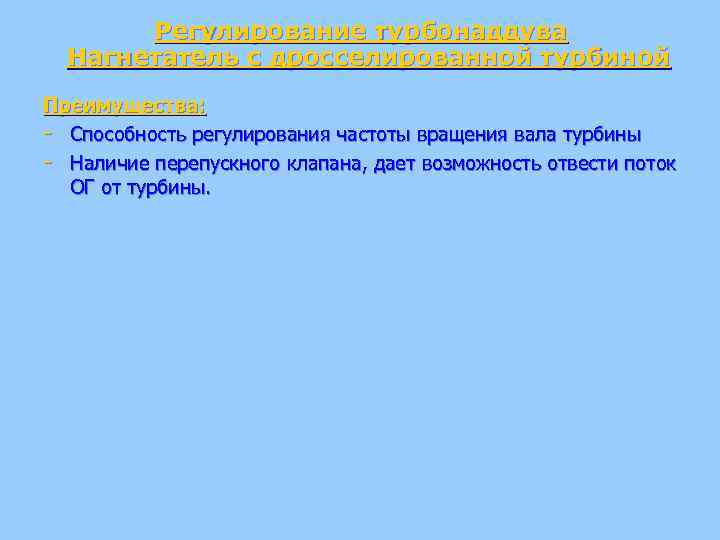

Регулирование турбонаддува Нагнетатель с дросселированной турбиной Преимущества: - Способность регулирования частоты вращения вала турбины - Наличие перепускного клапана, дает возможность отвести поток ОГ от турбины.

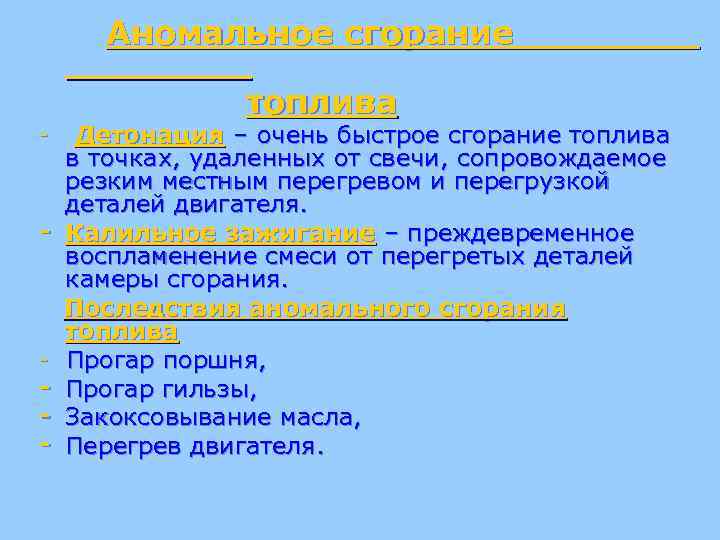

Аномальное сгорание - топлива Детонация – очень быстрое сгорание топлива в точках, удаленных от свечи, сопровождаемое резким местным перегревом и перегрузкой деталей двигателя. - Калильное зажигание – преждевременное воспламенение смеси от перегретых деталей камеры сгорания. Последствия аномального сгорания топлива - Прогар поршня, - Прогар гильзы, - Закоксовывание масла, - Перегрев двигателя.

Устройство системы наддува в двигателе VW Golf 1. 4 FSI Из воздушного фильтра (1) воздух поступает в компрессор (2), затем в Турбонагнетатель (3), а оттуда через трубопровод интеркулера (4) во впускной коллектор (5).

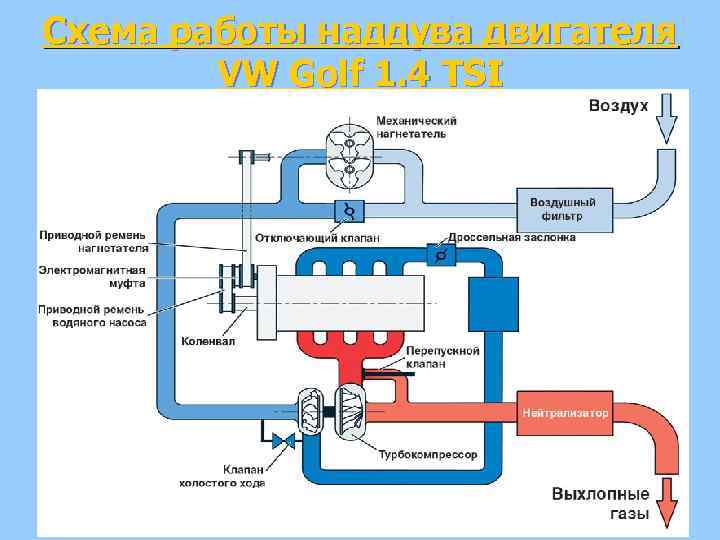

Схема работы наддува двигателя VW Golf 1. 4 TSI

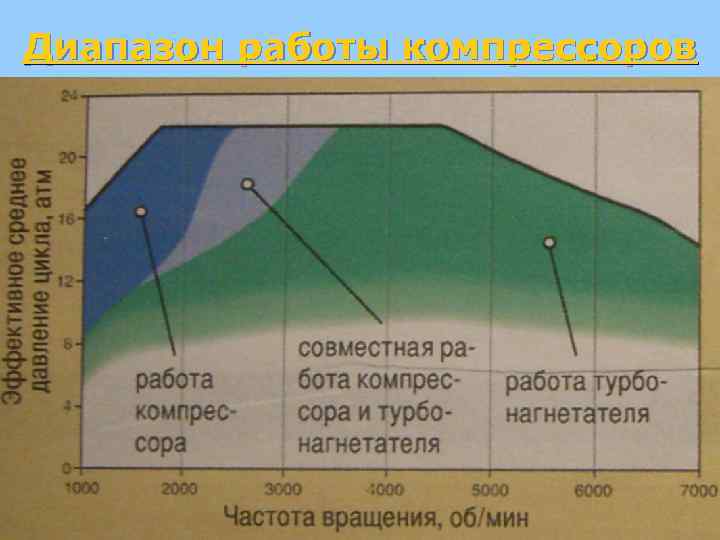

Диапазон работы компрессоров

Скоростные характеристики двигателя VW Golf 1. 4 TSI

Схема прироста мощности двигателя VW Golf 1. 4 TSI

Элементы системы наддува 1. Турбокомпрессор (турбина) – нагнетает воздух в двигатель под давлением. увеличивает мощность двигателя Подача масла корпус Переменная лопасть Выхлопной выход Колесо турбины Поток воздуха из двигателя Налаживающее кольцо Нагнетающее колесо Поступающий воздух

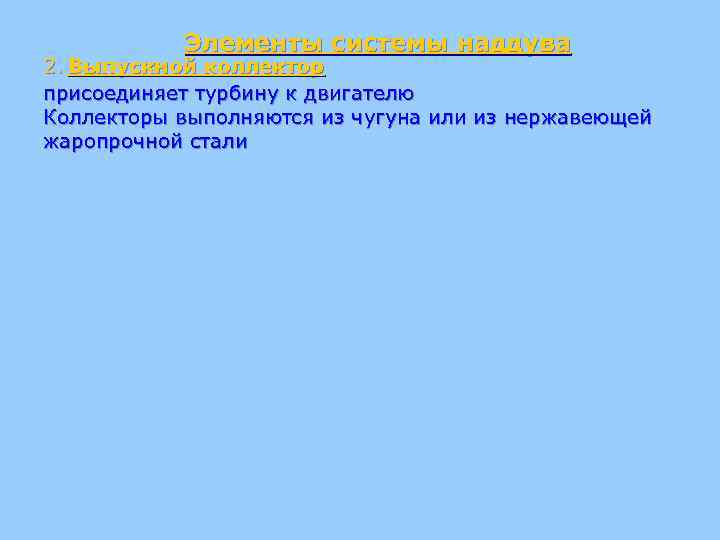

Элементы системы наддува 2. Выпускной коллектор присоединяет турбину к двигателю Коллекторы выполняются из чугуна или из нержавеющей жаропрочной стали

Элементы системы наддува 3. Охладитель наддувного воздуха похоже на радиатор устанавливается между турбиной и впускным коллектором предназначено для охлаждения бывают типы «воздух-воздух» и «воздух-вода» .

Элементы системы наддува 4. Вестгейт (wastegate) – перепускной клапан стравливает лишнее давление выхлопных газов до турбины бывают различного диаметра проходного сечения (38 – 60 мм) стравливают газы в атмосферу либо в выпускную систему после турбины.

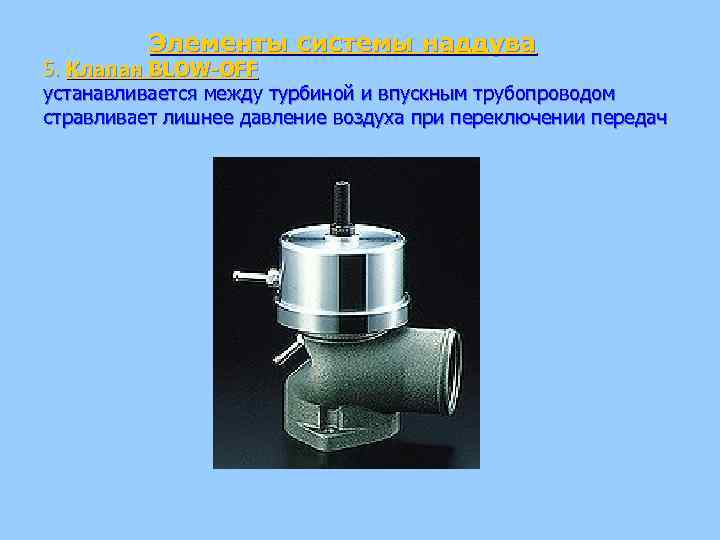

Элементы системы наддува 5. Клапан BLOW-OFF устанавливается между турбиной и впускным трубопроводом стравливает лишнее давление воздуха при переключении передач

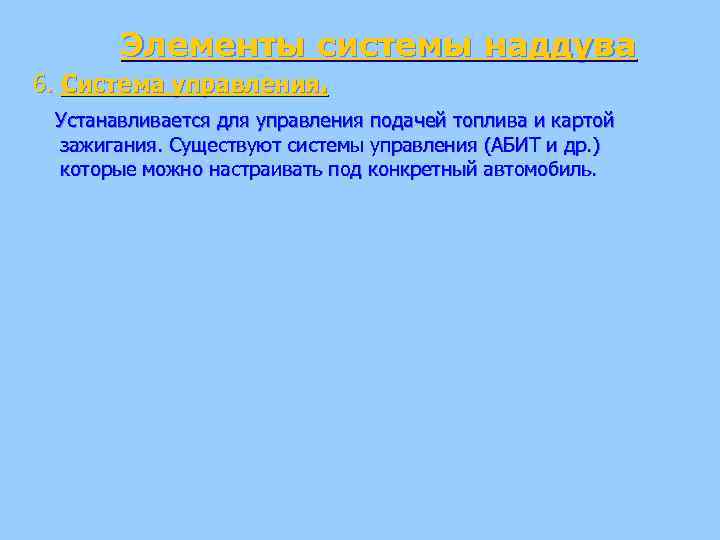

Элементы системы наддува 6. Система управления. Устанавливается для управления подачей топлива и картой зажигания. Существуют системы управления (АБИТ и др. ) которые можно настраивать под конкретный автомобиль.

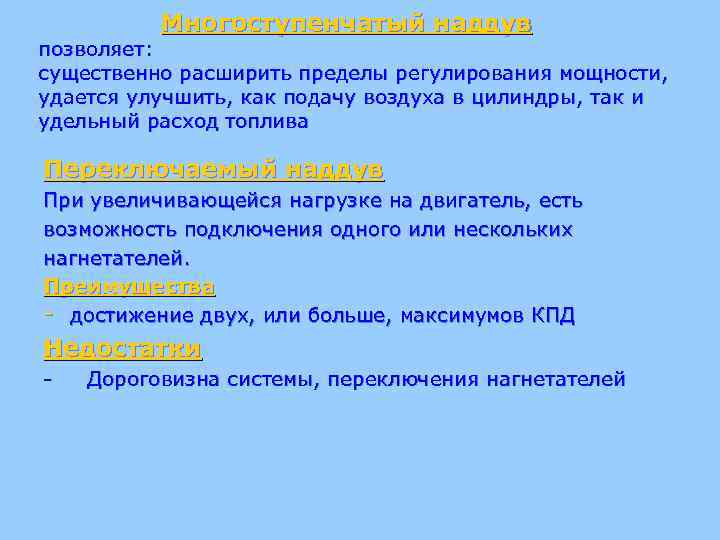

Многоступенчатый наддув позволяет: существенно расширить пределы регулирования мощности, удается улучшить, как подачу воздуха в цилиндры, так и удельный расход топлива Переключаемый наддув При увеличивающейся нагрузке на двигатель, есть возможность подключения одного или нескольких нагнетателей. Преимущества - достижение двух, или больше, максимумов КПД Недостатки - Дороговизна системы, переключения нагнетателей

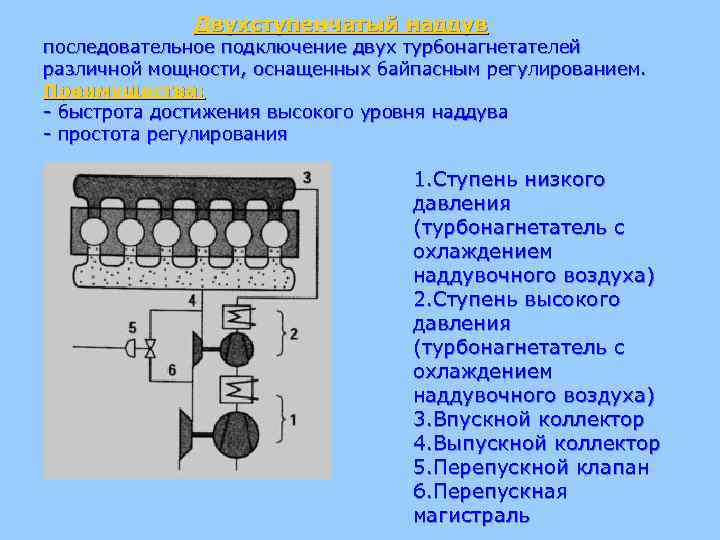

Двухступенчатый наддув последовательное подключение двух турбонагнетателей различной мощности, оснащенных байпасным регулированием. Преимущества: - быстрота достижения высокого уровня наддува - простота регулирования 1. Ступень низкого давления (турбонагнетатель с охлаждением наддувочного воздуха) 2. Ступень высокого давления (турбонагнетатель с охлаждением наддувочного воздуха) 3. Впускной коллектор 4. Выпускной коллектор 5. Перепускной клапан 6. Перепускная магистраль

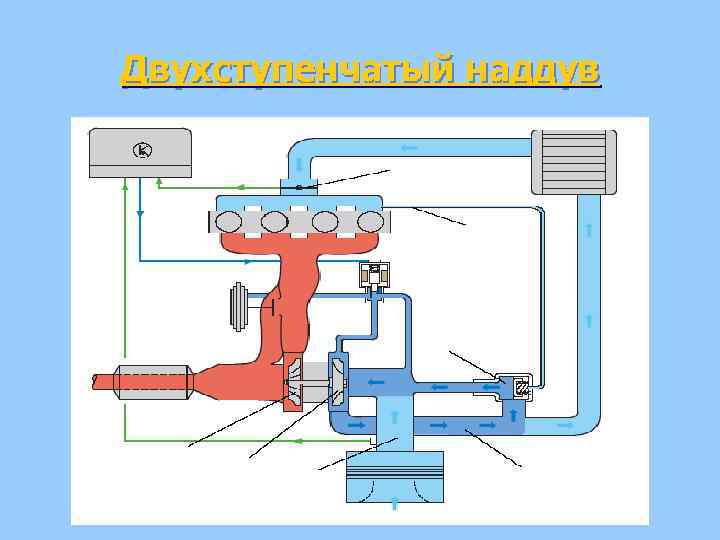

Двухступенчатый наддув

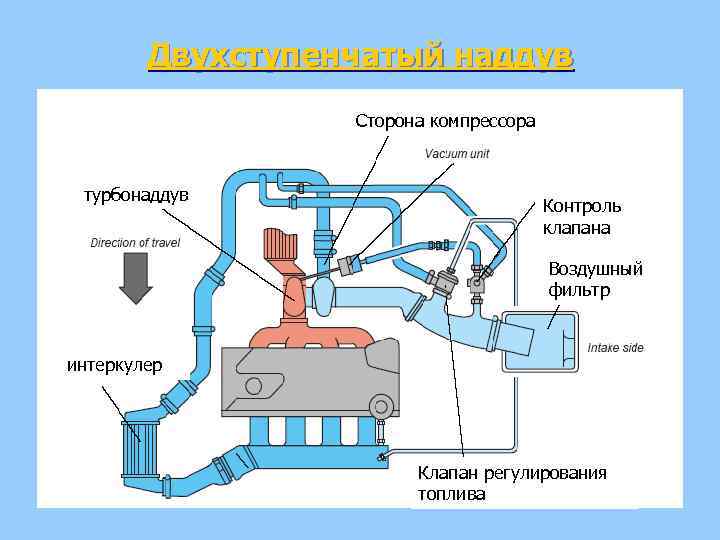

Двухступенчатый наддув Сторона компрессора турбонаддув Контроль клапана Воздушный фильтр интеркулер Клапан регулирования топлива
