Система мониторинга температурно-влажностного режима Владимирской областной научной библиотеки М. И. Новикова, зав. отделом консервации библиотечных фондов ГБУК «Владимирская областная научная библиотека»
Ручной режим сбора данных • измерения согласно ГОСТу 7. 50 -2002; • 10 точек измерения в основном здании; • 4 точки в здании фондохранилища и отдела искусства; • единая форма для внесения полученных данных; • доступность полученных данных для просмотра во всех отделах по локальной сети.

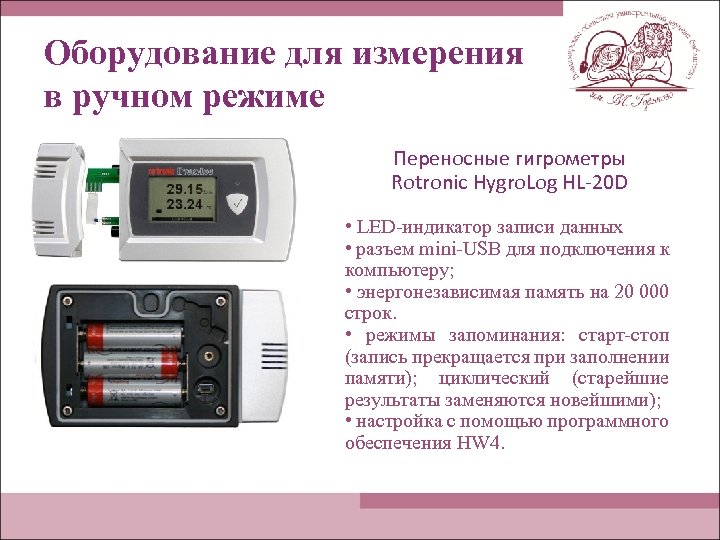

Оборудование для измерения в ручном режиме Переносные гигрометры Rotronic Hygro. Log HL-20 D • LED-индикатор записи данных • разъем mini-USB для подключения к компьютеру; • энергонезависимая память на 20 000 строк. • режимы запоминания: старт-стоп (запись прекращается при заполнении памяти); циклический (старейшие результаты заменяются новейшими); • настройка с помощью программного обеспечения HW 4.

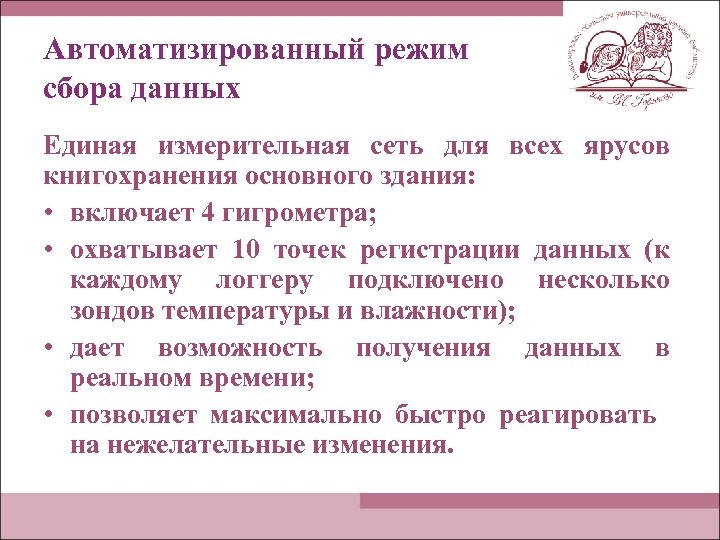

Автоматизированный режим сбора данных Единая измерительная сеть для всех ярусов книгохранения основного здания: • включает 4 гигрометра; • охватывает 10 точек регистрации данных (к каждому логгеру подключено несколько зондов температуры и влажности); • дает возможность получения данных в реальном времени; • позволяет максимально быстро реагировать на нежелательные изменения.

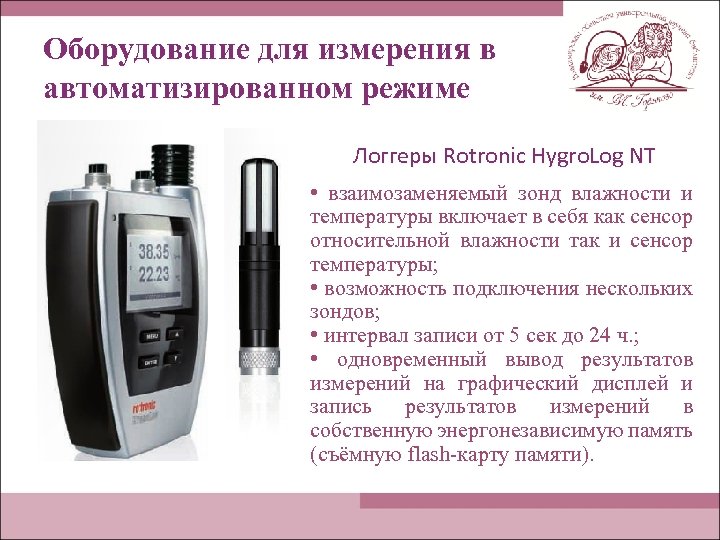

Оборудование для измерения в автоматизированном режиме Логгеры Rotronic Hygro. Log NT • взаимозаменяемый зонд влажности и температуры включает в себя как сенсор относительной влажности так и сенсор температуры; • возможность подключения нескольких зондов; • интервал записи от 5 сек до 24 ч. ; • одновременный вывод результатов измерений на графический дисплей и запись результатов измерений в собственную энергонезависимую память (съёмную flash-карту памяти).

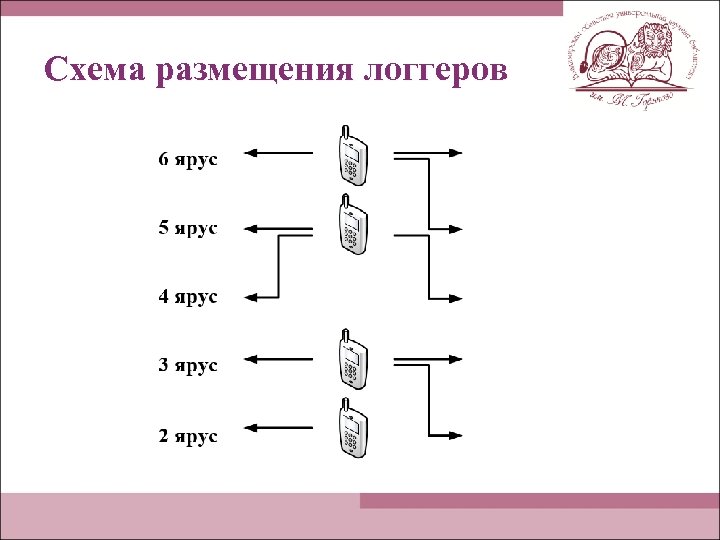

Схема размещения логгеров

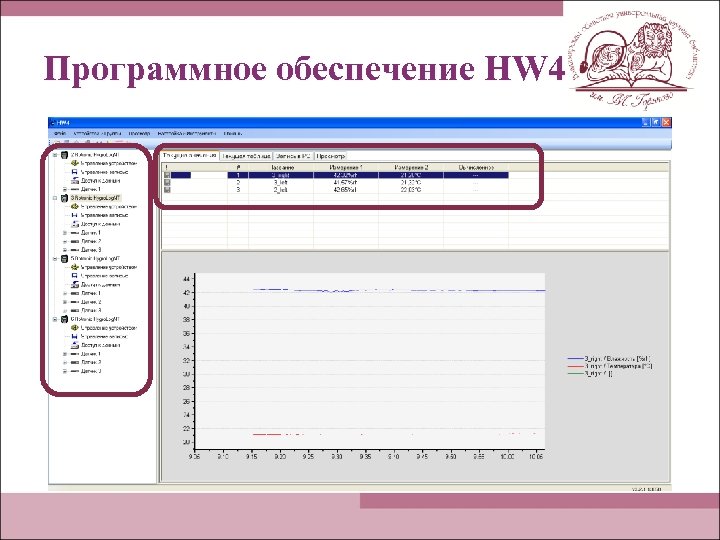

Программное обеспечение HW 4
Результаты измерений датчика

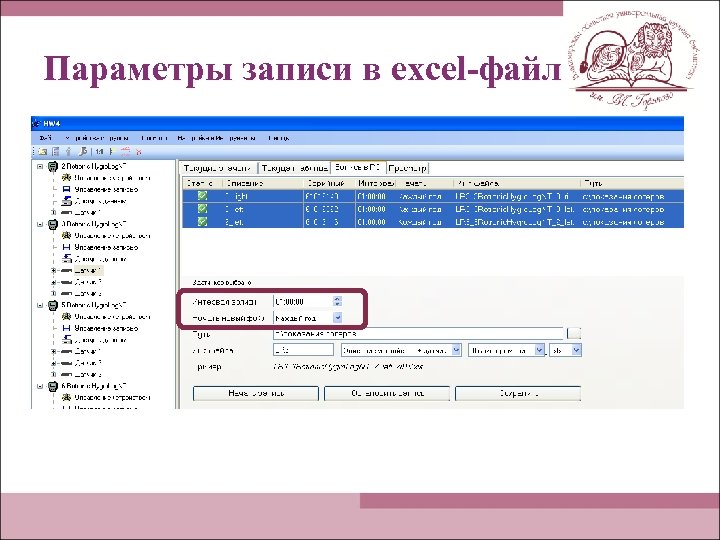

Параметры записи в excel-файл

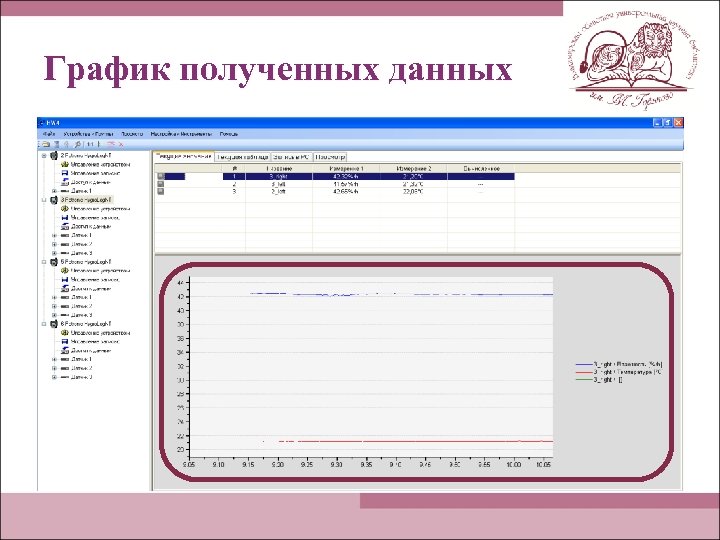

График полученных данных

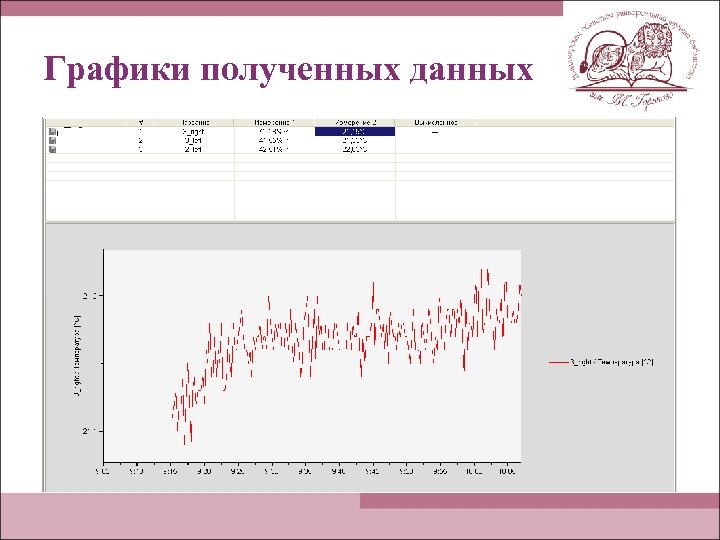

Графики полученных данных

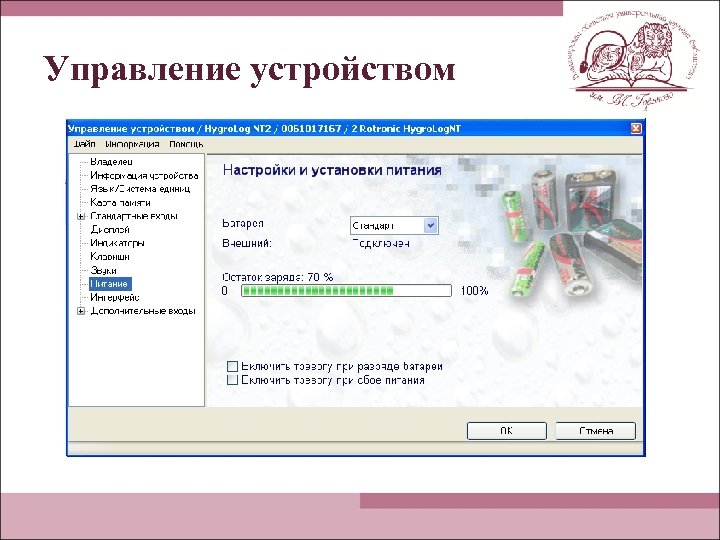

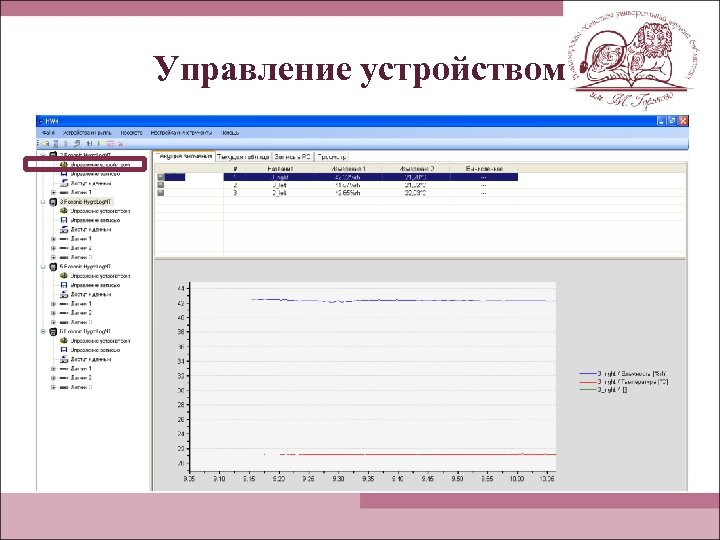

Управление устройством
Управление устройством

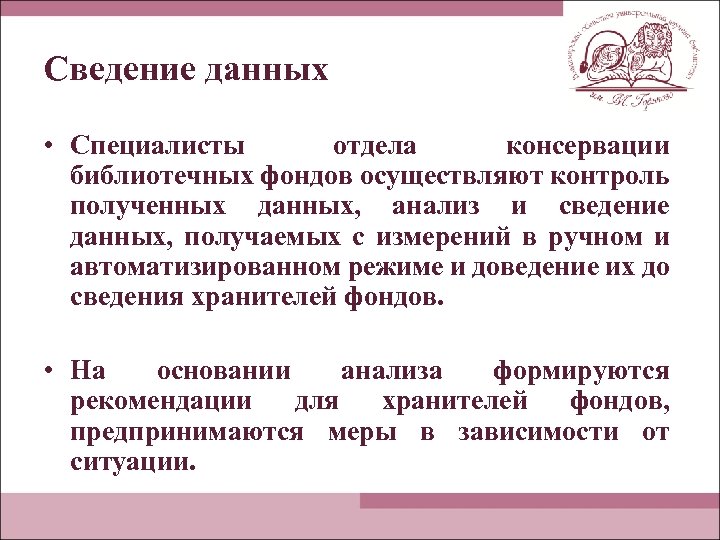

Сведение данных • Специалисты отдела консервации библиотечных фондов осуществляют контроль полученных данных, анализ и сведение данных, получаемых с измерений в ручном и автоматизированном режиме и доведение их до сведения хранителей фондов. • На основании анализа формируются рекомендации для хранителей фондов, предпринимаются меры в зависимости от ситуации.
Спасибо за внимание! q телефон (4922) 32 -32 -02 q факс (4922) 32 -52 -88 q e-mail: save@lib 33. ru q http: //www. library. vladimir. ru
