СИСТЕМА КОРРОЗИОННОГО МОНИТОРИНГА СКАТ КРАСНОДАР 2009 Система

СИСТЕМА КОРРОЗИОННОГО МОНИТОРИНГА «СКАТ» КРАСНОДАР, 2009

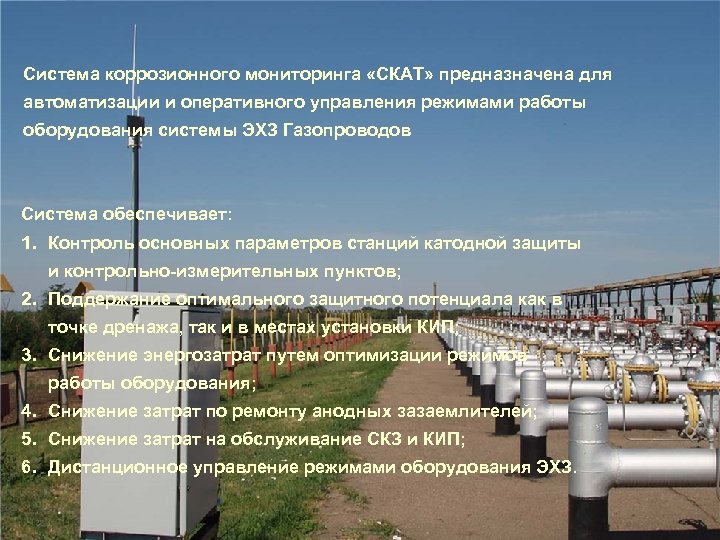

Система коррозионного мониторинга «СКАТ» предназначена для автоматизации и оперативного управления режимами работы оборудования системы ЭХЗ Газопроводов Система обеспечивает: 1. Контроль основных параметров станций катодной защиты и контрольно-измерительных пунктов; 2. Поддержание оптимального защитного потенциала как в точке дренажа, так и в местах установки КИП; 3. Снижение энергозатрат путем оптимизации режимов работы оборудования; 4. Снижение затрат по ремонту анодных зазаемлителей; 5. Снижение затрат на обслуживание СКЗ и КИП; 6. Дистанционное управление режимами оборудования ЭХЗ.

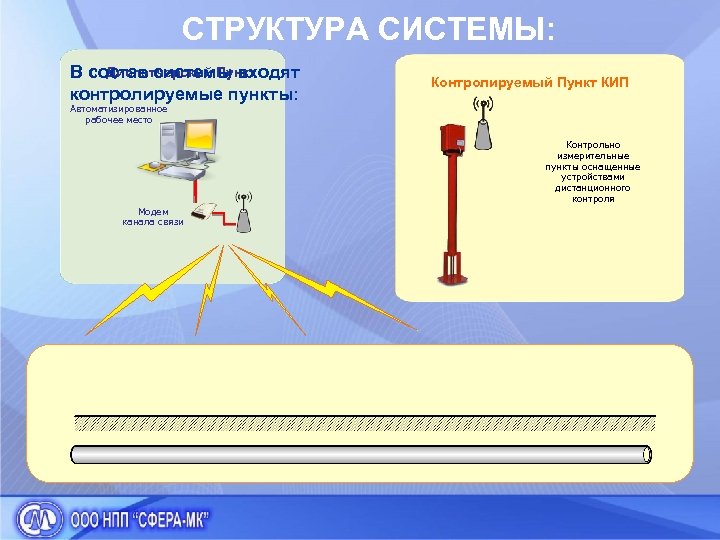

СТРУКТУРА СИСТЕМЫ: Диспетчерский Пункт В состав системы входят контролируемые пункты: Контролируемый Пункт СКЗ КИП Автоматизированное рабочее место Модем канала связи Контрольно измерительные Станция катодной пункты оснащенные защиты, оснащенная устройствами устройством дистанционного сопряжения и контроля средствами передачи данных

СТРУКТУРА СИСТЕМЫ: Пункт Управления Верхнего Уровня Диспетчерский Пункт Автоматизированное рабочее место Модем канала связи Автоматизированное рабочее место

СТАНЦИИ КАТОДНОЙ ЗАЩИТЫ: интерфейс RS-485 Для включения станции в автоматизированную систему в нее встраивают каналообразующую аппаратуру (модем) для выбранного канала связи Такие станции дооснащаются устройством сопряжения, обеспечивающим преобразование аналоговых и дискретных сигналов в цифровой код Основное количество ныне действующих станций аналогового типа не имеют выходных цепей для подключения к системам телеметрии

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПУНКТЫ: Контролируемый Пункт УДК передают текущие параметры в пункт сбора информации через заданные промежутки времени УДК содержит контроллер и модем GSM связи с питанием от батареи, имеющей ресурс не менее 6 месяцев С целью обеспечения дистанционного контроля параметров, КИПы дооснащаются устройством дистанционного контроля (УДК), обеспечивающим измерение и передачу данных по каналу связи.

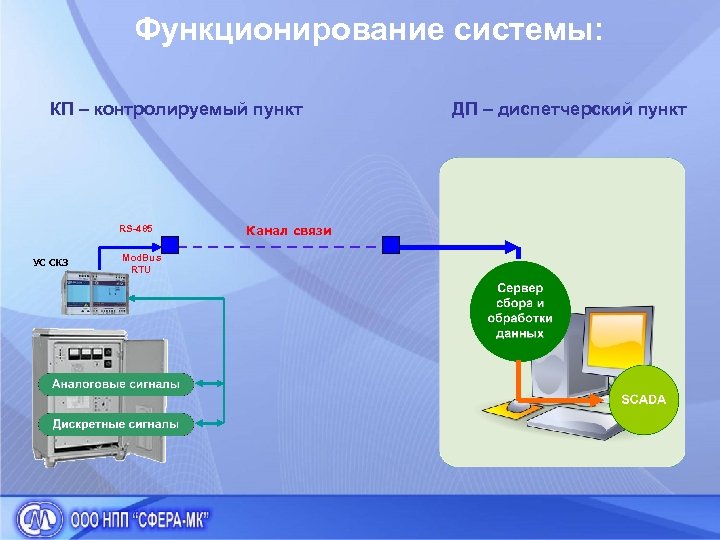

Функционирование системы: КП – контролируемый пункт RS-485 УС СКЗ Mod. Bus RTU Канал связи ДП – диспетчерский пункт

Функционирование системы: КП – контролируемый пункт УДК ДП – диспетчерский пункт

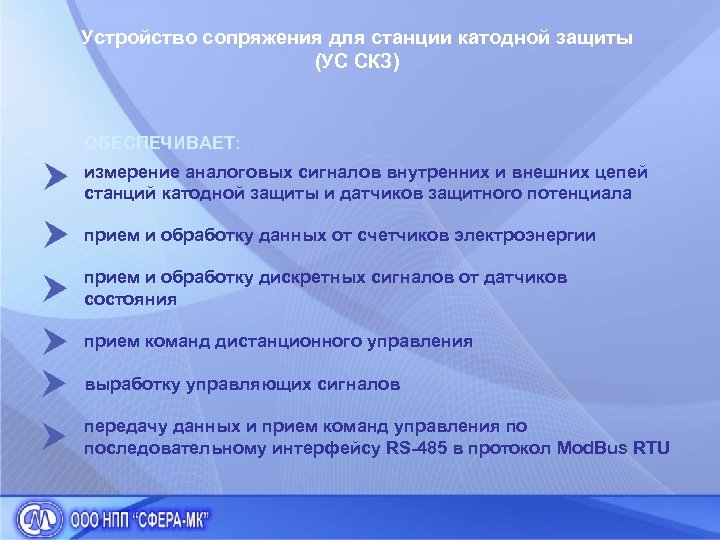

Устройство сопряжения для станции катодной защиты (УС СКЗ) ОБЕСПЕЧИВАЕТ: измерение аналоговых сигналов внутренних и внешних цепей станций катодной защиты и датчиков защитного потенциала прием и обработку данных от счетчиков электроэнергии прием и обработку дискретных сигналов от датчиков состояния прием команд дистанционного управления выработку управляющих сигналов передачу данных и прием команд управления по последовательному интерфейсу RS-485 в протокол Mod. Bus RTU

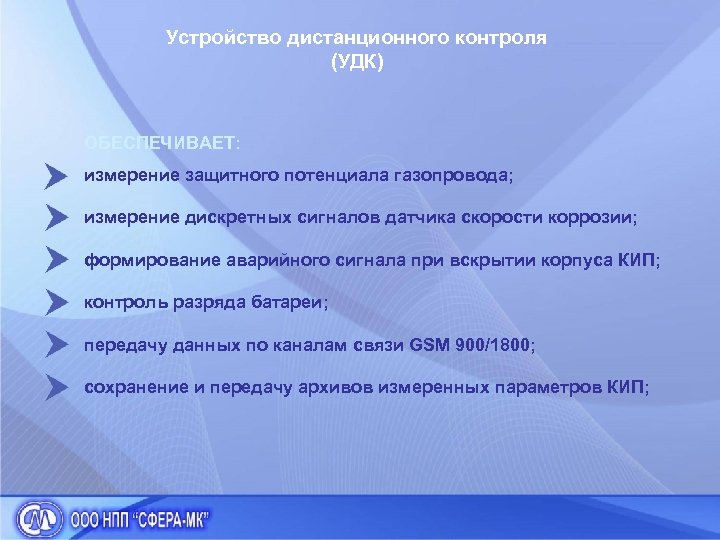

Устройство дистанционного контроля (УДК) ОБЕСПЕЧИВАЕТ: измерение защитного потенциала газопровода; измерение дискретных сигналов датчика скорости коррозии; формирование аварийного сигнала при вскрытии корпуса КИП; контроль разряда батареи; передачу данных по каналам связи GSM 900/1800; сохранение и передачу архивов измеренных параметров КИП;

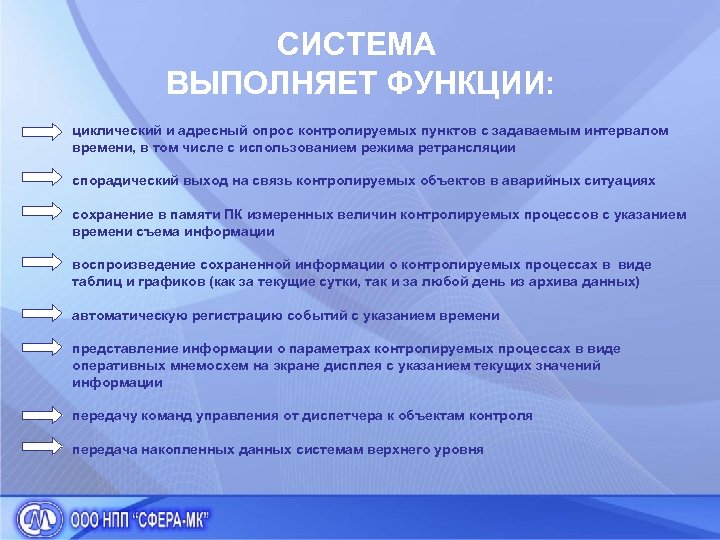

СИСТЕМА ВЫПОЛНЯЕТ ФУНКЦИИ: циклический и адресный опрос контролируемых пунктов с задаваемым интервалом времени, в том числе с использованием режима ретрансляции спорадический выход на связь контролируемых объектов в аварийных ситуациях сохранение в памяти ПК измеренных величин контролируемых процессов с указанием времени съема информации воспроизведение сохраненной информации о контролируемых процессах в виде таблиц и графиков (как за текущие сутки, так и за любой день из архива данных) автоматическую регистрацию событий с указанием времени представление информации о параметрах контролируемых процессах в виде оперативных мнемосхем на экране дисплея с указанием текущих значений информации передачу команд управления от диспетчера к объектам контроля передача накопленных данных системам верхнего уровня

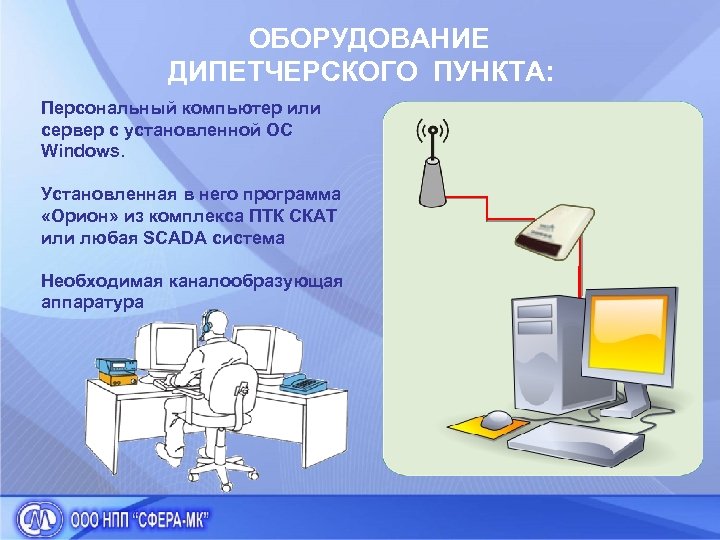

ОБОРУДОВАНИЕ ДИПЕТЧЕРСКОГО ПУНКТА: Персональный компьютер или сервер с установленной ОС Windows. Установленная в него программа «Орион» из комплекса ПТК СКАТ или любая SCADA система Необходимая каналообразующая аппаратура

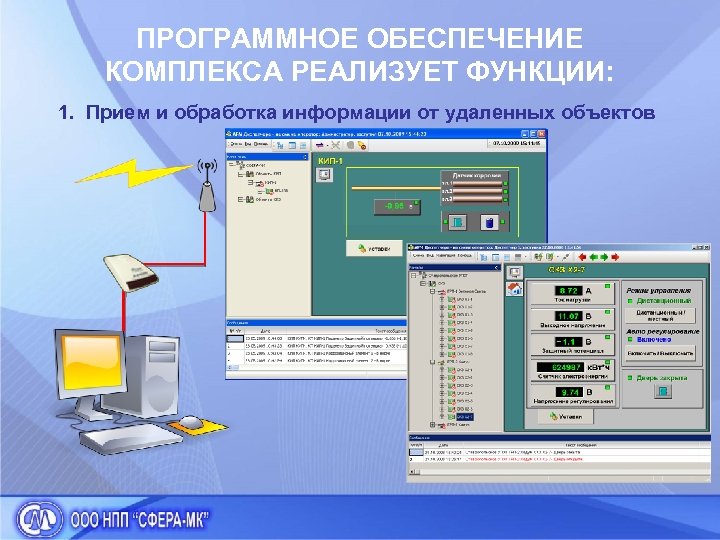

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ КОМПЛЕКСА РЕАЛИЗУЕТ ФУНКЦИИ: 1. Прием и обработка информации от удаленных объектов

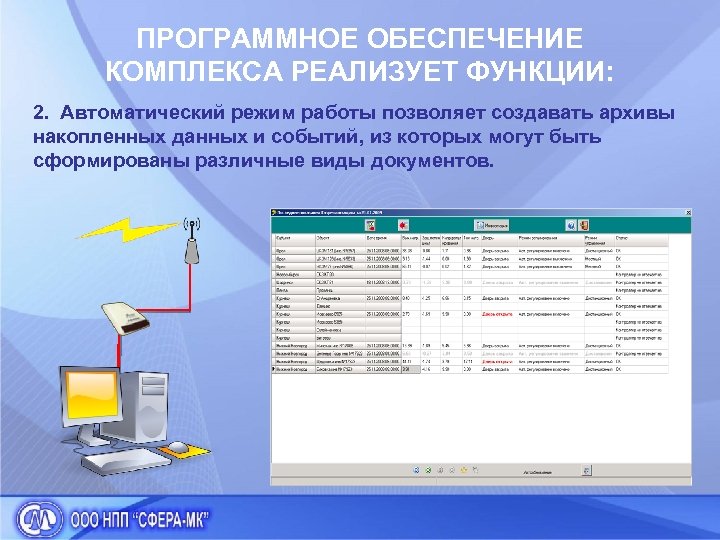

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ КОМПЛЕКСА РЕАЛИЗУЕТ ФУНКЦИИ: 2. Автоматический режим работы позволяет создавать архивы накопленных данных и событий, из которых могут быть сформированы различные виды документов.

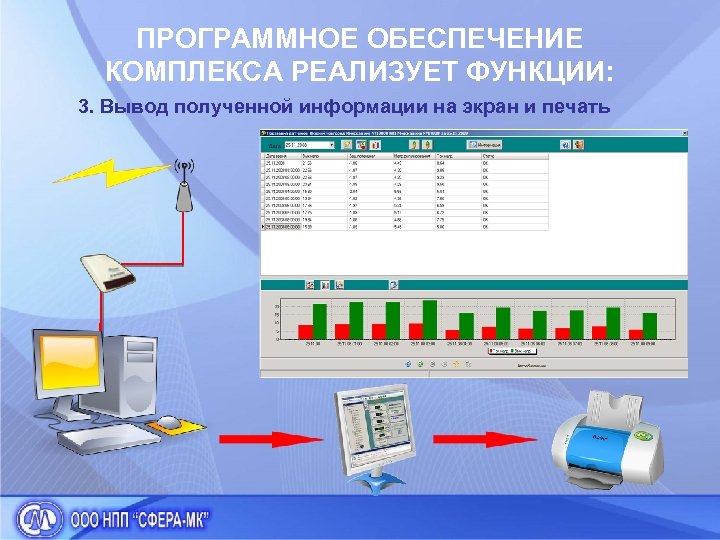

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ КОМПЛЕКСА РЕАЛИЗУЕТ ФУНКЦИИ: 3. Вывод полученной информации на экран и печать

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ВЕРХНЕГО УРОВНЯ: ГИС Система «Сфера» создает электронную топооснову местности, наносит газопровод, инженерные сети и сооружения. При этом можно создавать как точные карты, так и внемасштабные оперативные технологические схемы Привязывает к этим объектам любую атрибутивную информацию. На основании этой информации могут быть сформированы самые различные документы. Районные АРМ Диспетчеров

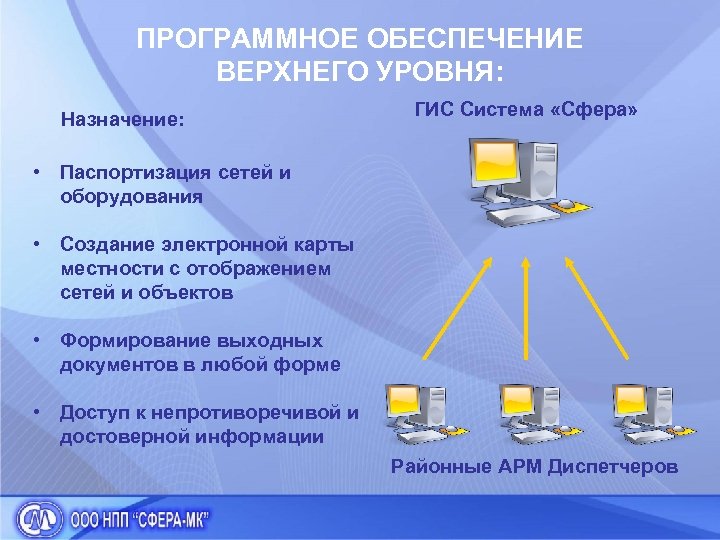

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ВЕРХНЕГО УРОВНЯ: Назначение: ГИС Система «Сфера» • Паспортизация сетей и оборудования • Создание электронной карты местности с отображением сетей и объектов • Формирование выходных документов в любой форме • Доступ к непротиворечивой и достоверной информации Районные АРМ Диспетчеров

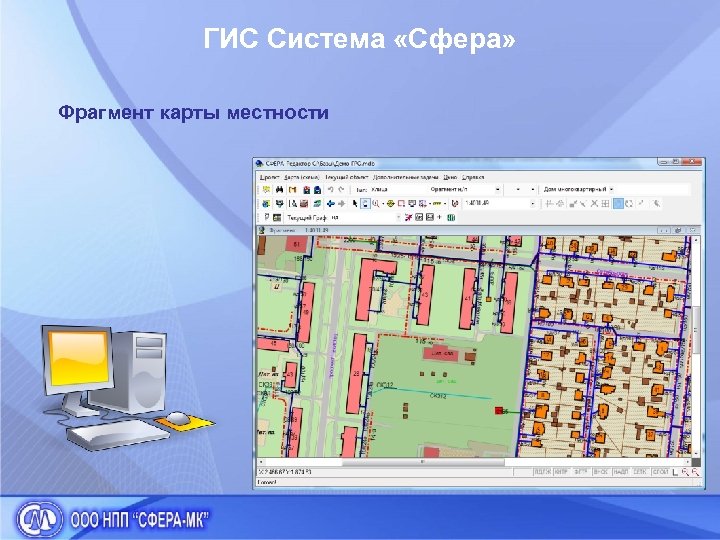

ГИС Система «Сфера» Фрагмент карты местности

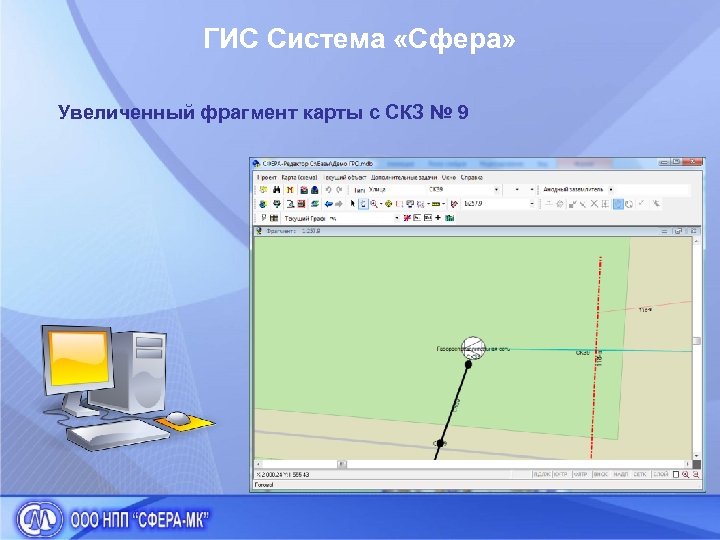

ГИС Система «Сфера» Увеличенный фрагмент карты с СКЗ № 9

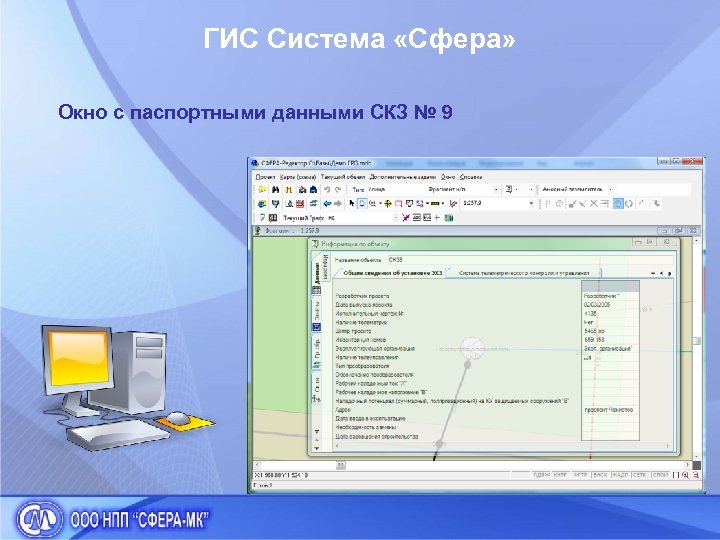

ГИС Система «Сфера» Окно с паспортными данными СКЗ № 9

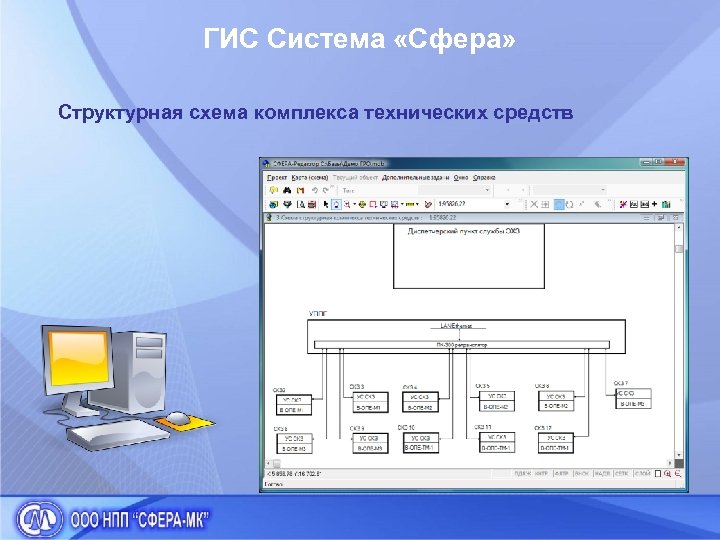

ГИС Система «Сфера» Структурная схема комплекса технических средств

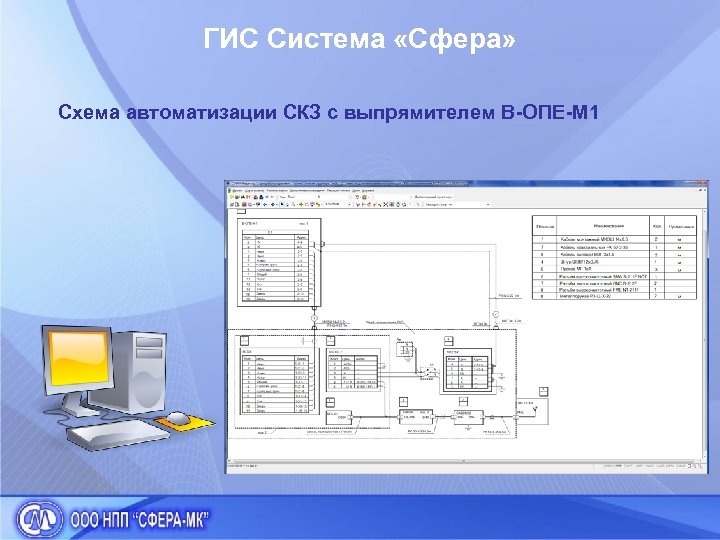

ГИС Система «Сфера» Схема автоматизации СКЗ с выпрямителем В-ОПЕ-М 1

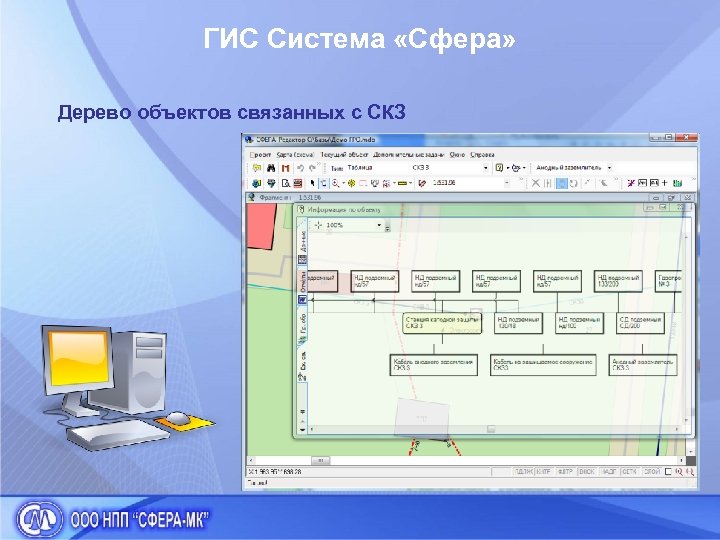

ГИС Система «Сфера» Дерево объектов связанных с СКЗ

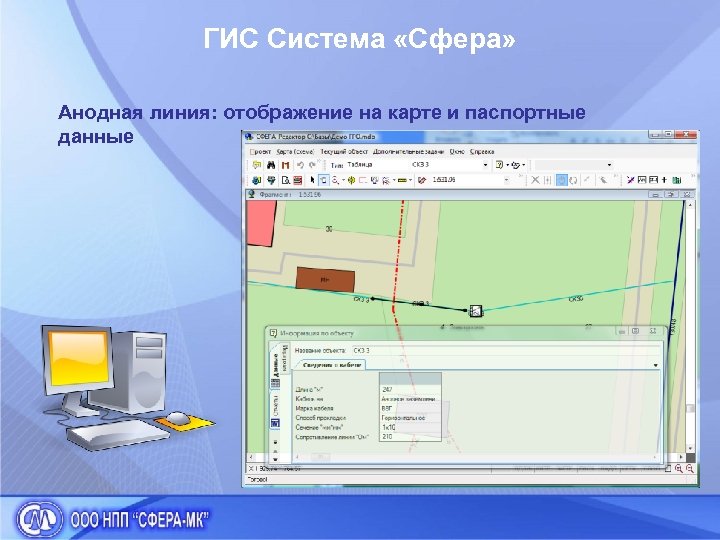

ГИС Система «Сфера» Анодная линия: отображение на карте и паспортные данные

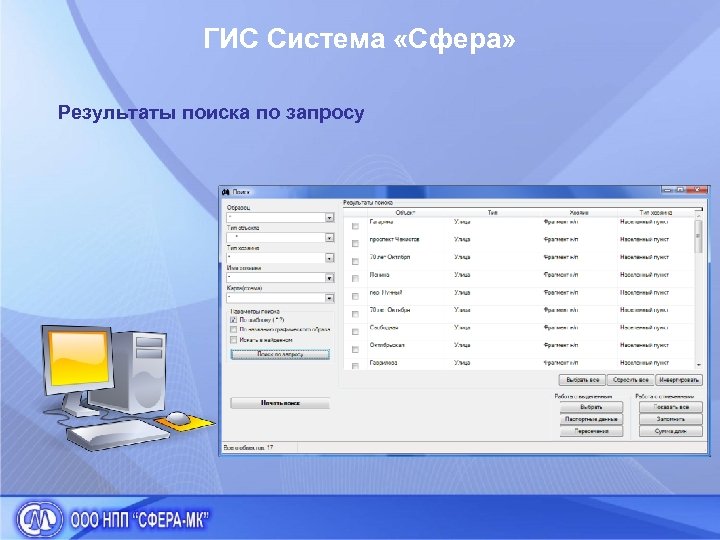

ГИС Система «Сфера» Результаты поиска по запросу

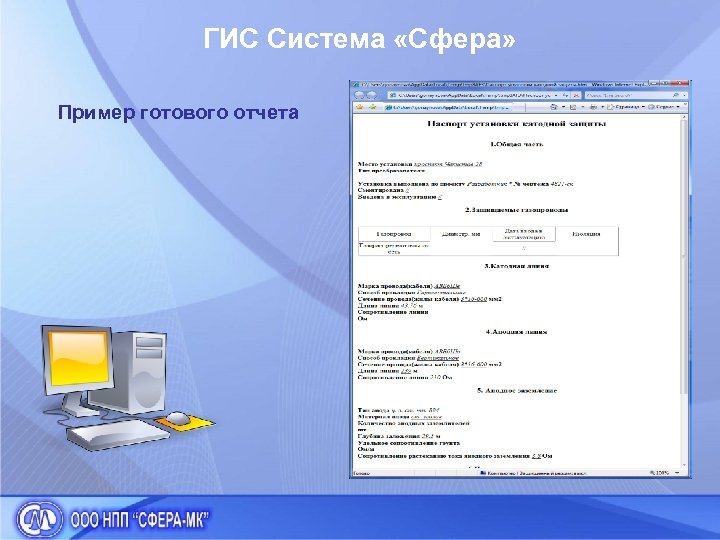

ГИС Система «Сфера» Пример готового отчета

Лицензии и сертификаты Все производимое оборудование имеет необходимые сертификаты и лицензии, в их числе: Разрешение Ростехнадзора на применение на опасных производственных объектах. Метрологический сертификат средств измерения, позволяющий использовать полученные данные в спорных ситуациях.

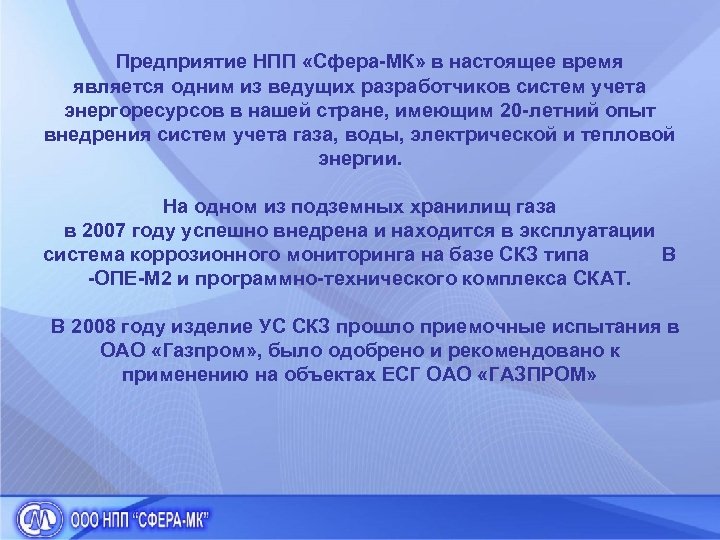

Предприятие НПП «Сфера-МК» в настоящее время является одним из ведущих разработчиков систем учета энергоресурсов в нашей стране, имеющим 20 -летний опыт внедрения систем учета газа, воды, электрической и тепловой энергии. На одном из подземных хранилищ газа в 2007 году успешно внедрена и находится в эксплуатации система коррозионного мониторинга на базе СКЗ типа В -ОПЕ-М 2 и программно-технического комплекса СКАТ. В 2008 году изделие УС СКЗ прошло приемочные испытания в ОАО «Газпром» , было одобрено и рекомендовано к применению на объектах ЕСГ ОАО «ГАЗПРОМ»

НАШИ КООРДИНАТЫ: 350075 Россия, г. Краснодар, ул. Стасова, 178 e-mail: sferamk@sferamk. ru телефон: (861) 210 -90 -91 факс: (861) 210 -90 -96
