Система кондиционирования коммерческого здания (Торгово-развлекательный комплекс) Содержание 1. Описание объектов 2. Проектирование системы кондиционирования 3. Сравнение систем 4. Особенности и преимущества 5. Экономическое обоснование 6. Реализованные объекты

1. Описание объектов Тип ТР Комплекс Гипермаркет Супермаркет Магазин Типы коммерческих зданий Описание • Торгово-развлекательный комплекс в одном здании ( более 3, 000 м 2) - продукты, одежда, бытовая техника, мебель, рестораны, кино-концертные залы • Предприятие оптово-розничной торговли с большим дневным оборотом. Самообслуживание ( 2, 000 ~ 5, 000 м 2) - продукты питания, товары для дома, ресторан и т. п. • Предприятие розничной торговли товарами повседневного спроса ( 200 ~ 500 м 2 ) • Небольшой магазин или ресторан ( менее 100 м 2) - кафетерий, булочная, книжный магазин, фотостудия, модный салон, бар и т. п. Особенности • Осноная нагрузка в выходные дни • Обычно расположен в одном здании • Основная нагрузка в выходные дни и в будни вечером • Обычно расположен в одном здании • Занимает один или два этажа • Обычно расположен на первом или втором этаже

1. Описание объектов Вестибюль • Высокие потолки и большие открытые пространства • Большие тепловые нагрузки от входа, большое количество людей Магазины бытовой техники и рестораны • Высокая тепловая нагрузка от работающей техники • Большой расход вытяжного воздуха (удаление запахов). Зоны ТР Комплекса Торговые зоны • Много посетителей • Высокая тепловая нагрузка от освещения Кино-концертные залы • Неравномерная по времени тепловая нагрузка (зрители)

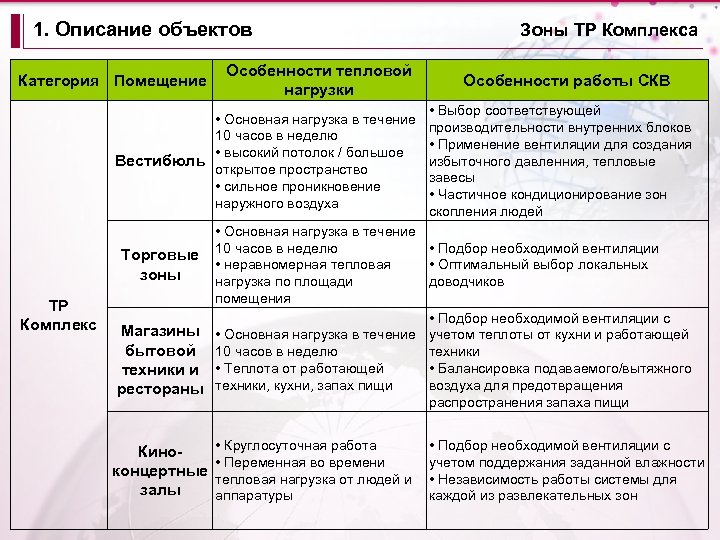

1. Описание объектов Категория Помещение Особенности тепловой нагрузки • Основная нагрузка в течение 10 часов в неделю • высокий потолок / большое Вестибюль открытое пространство • сильное проникновение наружного воздуха ТР Комплекс Зоны ТР Комплекса Особенности работы СКВ • Выбор соответствующей производительности внутренних блоков • Применение вентиляции для создания избыточного давленния, тепловые завесы • Частичное кондиционирование зон скопления людей • Основная нагрузка в течение • Подбор необходимой вентиляции Торговые 10 часов в неделю • Оптимальный выбор локальных • неравномерная тепловая зоны нагрузка по площади доводчиков помещения • Подбор необходимой вентиляции с Магазины • Основная нагрузка в течение учетом теплоты от кухни и работающей бытовой 10 часов в неделю техники • Балансировка подаваемого/вытяжного техники и • Теплота от работающей воздуха для предотвращения рестораны техники, кухни, запах пищи распространения запаха пищи Киноконцертные залы • Круглосуточная работа • Переменная во времени тепловая нагрузка от людей и аппаратуры • Подбор необходимой вентиляции с учетом поддержания заданной влажности • Независимость работы системы для каждой из развлекательных зон

Проектирование системы

2. Концепция системы кондиционирования Для высоких потолков и открытых пространств рекомендуется система с воздуховодами Условия для проектирования Предотвращение попадания наружного воздуха в рабочую зону (подпор ) Высокий градиент радиационной температуры Предотвращение попадания наружного воздуха от входа (завеса над дверью ) Система кондиционирования § Доводчики (Внутренние блоки) • ЦК + воздуховоды (кондиционирование + вентиляция § Источник холода (Наружные блоки) Высокая тепловая нагрузка в кассовой зоне • Multi V Plus II • ЦК с поддержанием влажности Обеспечить баланс Приток / Вытяжка § Система управления Система вентиляции в зоне хранения продуктов. • Индивидуальные ПДУ • Центральный контроллер (AC manager)

2. Концепция системы кондиционирования Традиционная водовоздушная система О х л а ж д е н и ЦК или Управ ление Осевой вентилятор Шкаф управления Приме чание Охлаждение OK ЦК Осевой вентилятор Индивидуальные ПДУ Режим работ ы Вариант (2) MULTI V + ЦК Высоконапорные канальные блоки е Вент иляц ия Вариант (1) MULTI V + Вентиляция Охлаждение Центральный контроллер (AC Manager) OK BMS Охлаждение OK Вентиляция Дополнительно Увлажнитель Независимое Увлажнитель Дополнительно • Холодильная машина : Винтовая 700 ~ 1700 к. Вт • Совместная работа доводчиков и ЦК • Отсутствие индивидуальных ПДУ • Производительность наружных блоков 14~120 к. Вт • Применение внутренних блоков различных типов • Производительность ЦК : 5, 000~30, 000 м 3/ч • Система воздуховодов • Система поддержания влажности (встроенная или независимая). ※ Предлагаемые выше варианты приведены исключительно для примера. Могут быть изменены в зависимости от требований Заказчика и от особенностей объекта

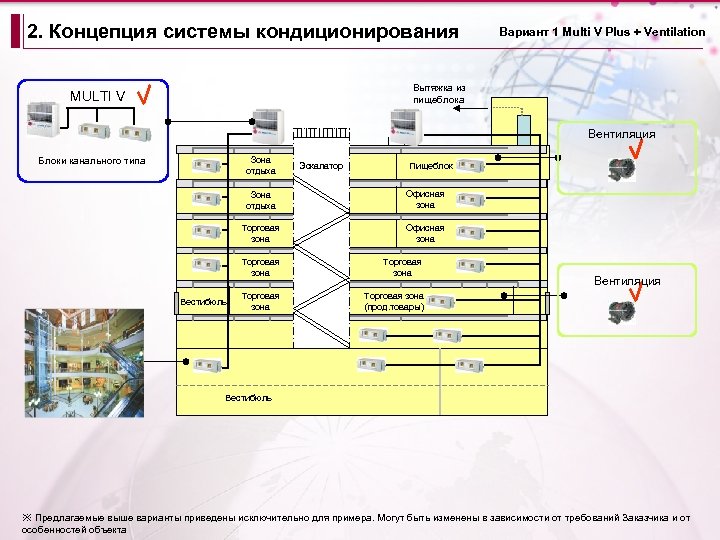

2. Концепция системы кондиционирования Вариант 1 Multi V Plus + Ventilation Вытяжка из пищеблока MULTI V Вентиляция Зона отдыха Блоки канального типа Эскалатор Пищеблок Зона отдыха Офисная зона Торговая зона Вестибюль Торговая зона (прод. товары) Вентиляция Вестибюль ※ Предлагаемые выше варианты приведены исключительно для примера. Могут быть изменены в зависимости от требований Заказчика и от особенностей объекта

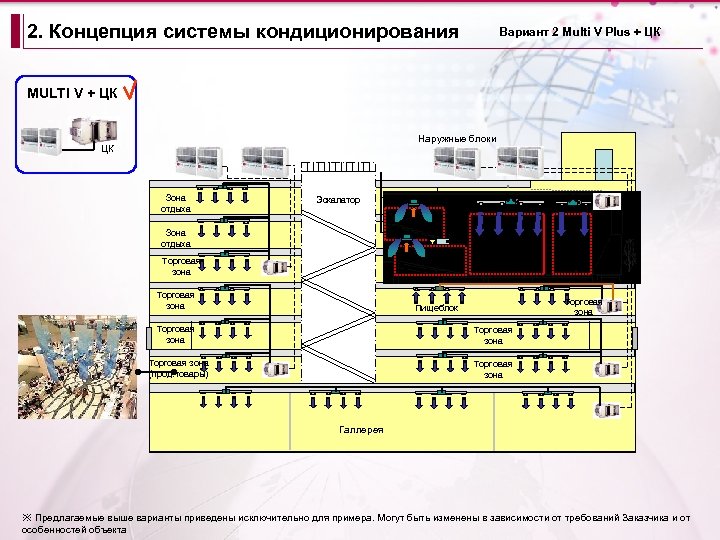

2. Концепция системы кондиционирования Вариант 2 Multi V Plus + ЦК MULTI V + ЦК Наружные блоки ЦК Зона отдыха Эскалатор Kitchen Зона отдыха Office Канальные блоки Торговая зона Office Торговая зона Пищеблок Vestibule Торговая зона (прод. товары) Торговая зона Economizer Галлерея ※ Предлагаемые выше варианты приведены исключительно для примера. Могут быть изменены в зависимости от требований Заказчика и от особенностей объекта

Сравнение систем

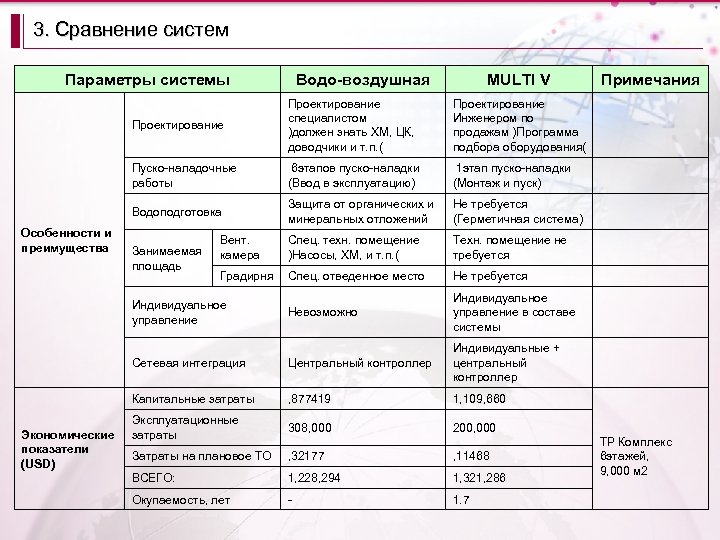

3. Сравнение систем Параметры системы Водо-воздушная MULTI V Примечания Проектирование 　 6 этапов пуско-наладки (Ввод в эксплуатацию) 1 этап пуско-наладки (Монтаж и пуск) 　 Водоподготовка Защита от органических и минеральных отложений Не требуется (Герметичная система) 　 Вент. камера Спец. техн. помещение )Насосы, ХМ, и т. п. ( Техн. помещение не требуется 　 Градирня Спец. отведенное место Не требуется 　 Индивидуальное управление Невозможно Индивидуальное управление в составе системы 　 Сетевая интеграция Центральный контроллер Индивидуальные + центральный контроллер 　 Капитальные затраты Экономические показатели (USD) Проектирование Инженером по продажам )Программа подбора оборудования( Пуско-наладочные работы Особенности и преимущества Проектирование специалистом )должен знать ХМ, ЦК, доводчики и т. п. ( , 877419 1, 109, 660 Эксплуатационные затраты 308, 000 200, 000 Затраты на плановое ТО , 32177 , 11468 ВСЕГО: 1, 228, 294 1, 321, 286 Окупаемость, лет -　 1. 7 Занимаемая площадь 　 ТР Комплекс 6 этажей, 9, 000 м 2

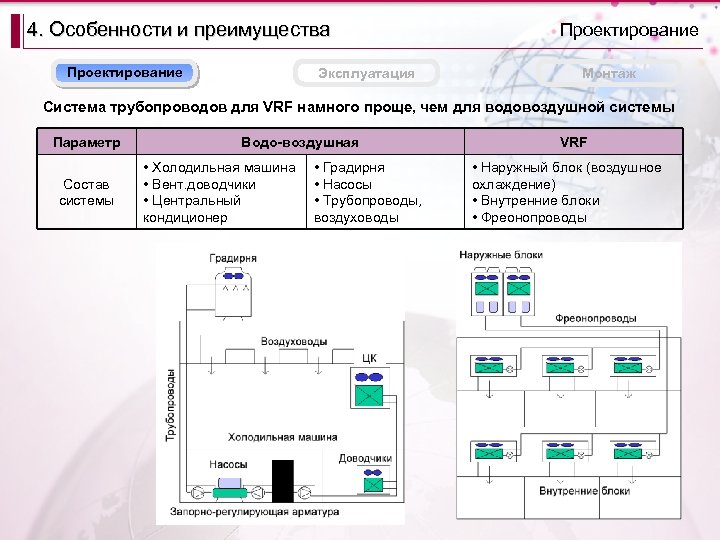

4. Особенности и преимущества Проектирование Эксплуатация Проектирование Монтаж Система трубопроводов для VRF намного проще, чем для водовоздушной системы Параметр Состав системы Водо-воздушная • Холодильная машина • Вент. доводчики • Центральный кондиционер • Градирня • Насосы • Трубопроводы, воздуховоды VRF • Наружный блок (воздушное охлаждение) • Внутренние блоки • Фреонопроводы

4. Особенности и преимущества Проектирование Пуско-наладка Пуско-наладочные работы Монтаж Водо-воздушная система вводится в эксплуатацию в несколько этапов Параметр Пусконаладка системы Водо-воздушная 6 этапов пуско-наладочных работ 6 этапов пуско-наладки VRF Пуско-наладочные работы производятся в 1 этап пуско-наладки

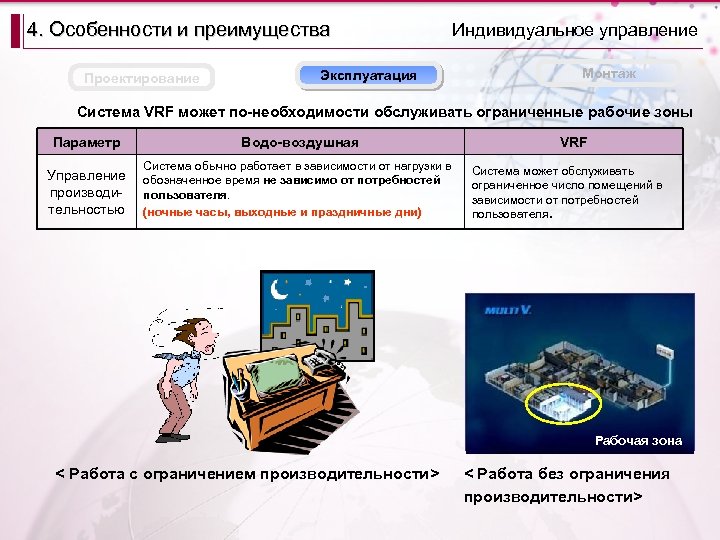

4. Особенности и преимущества Проектирование Эксплуатация Индивидуальное управление Монтаж Система VRF может по-необходимости обслуживать ограниченные рабочие зоны Параметр Водо-воздушная Управление производительностью Система обычно работает в зависимости от нагрузки в обозначенное время не зависимо от потребностей пользователя. (ночные часы, выходные и праздничные дни) VRF Система может обслуживать ограниченное число помещений в зависимости от потребностей пользователя. Рабочая зона < Работа с ограничением производительности> < Работа без ограничения производительности>

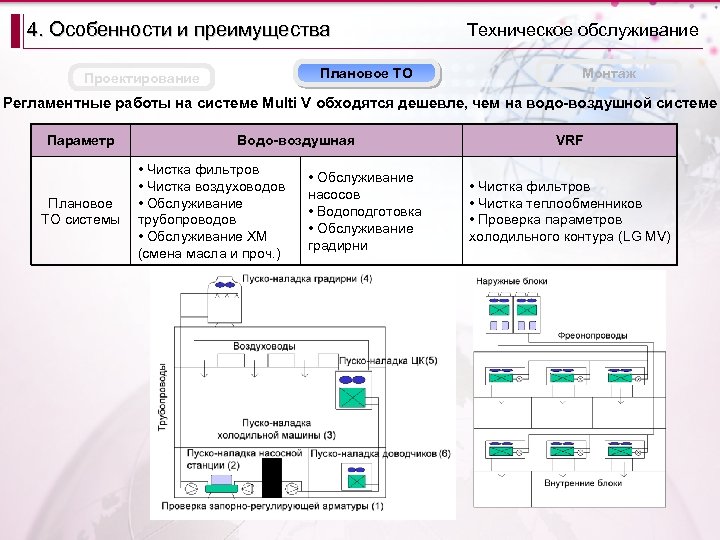

4. Особенности и преимущества Плановое ТО Проектирование Техническое обслуживание Монтаж Регламентные работы на системе Multi V обходятся дешевле, чем на водо-воздушной системе Параметр Плановое ТО системы Водо-воздушная • Чистка фильтров • Чистка воздуховодов • Обслуживание трубопроводов • Обслуживание ХМ (смена масла и проч. ) • Обслуживание насосов • Водоподготовка • Обслуживание градирни VRF • Чистка фильтров • Чистка теплообменников • Проверка параметров холодильного контура (LG MV)

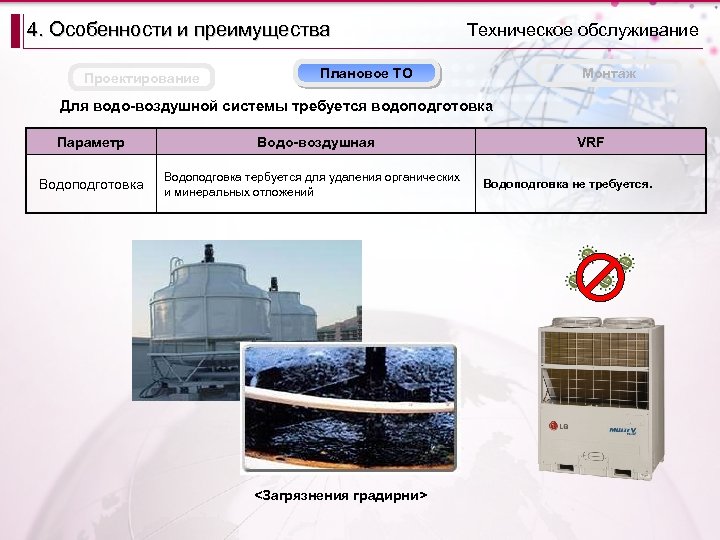

4. Особенности и преимущества Проектирование Техническое обслуживание Плановое ТО Монтаж Для водо-воздушной системы требуется водоподготовка Параметр Водоподготовка Водо-воздушная Водоподговка тербуется для удаления органических и минеральных отложений <Загрязнения градирни> VRF Водоподговка не требуется.

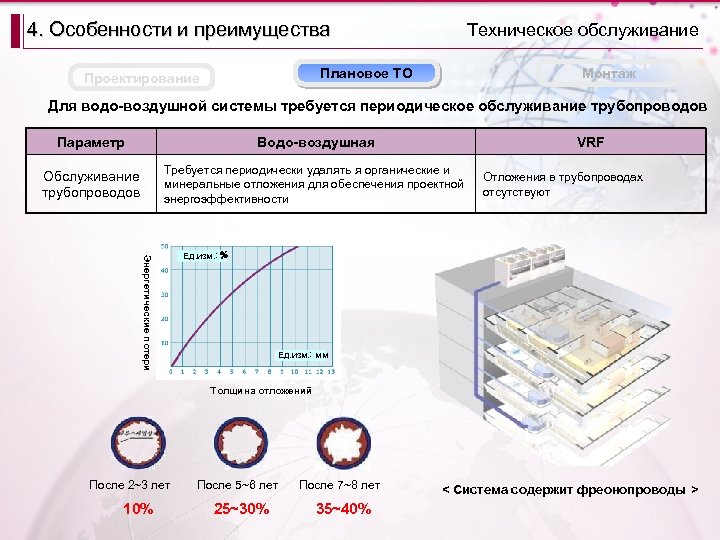

4. Особенности и преимущества Техническое обслуживание Плановое ТО Проектирование Монтаж Для водо-воздушной системы требуется периодическое обслуживание трубопроводов Параметр Водо-воздушная VRF Обслуживание трубопроводов Требуется периодически удалять я органические и минеральные отложения для обеспечения проектной энергоэффективности Отложения в трубопроводах отсутствуют Энергетические потери Ед. изм. : % Ед. изм. : мм Толщина отложений После 2~3 лет 10% После 5~6 лет 25~30% После 7~8 лет 35~40% < Система содержит фреонопроводы >

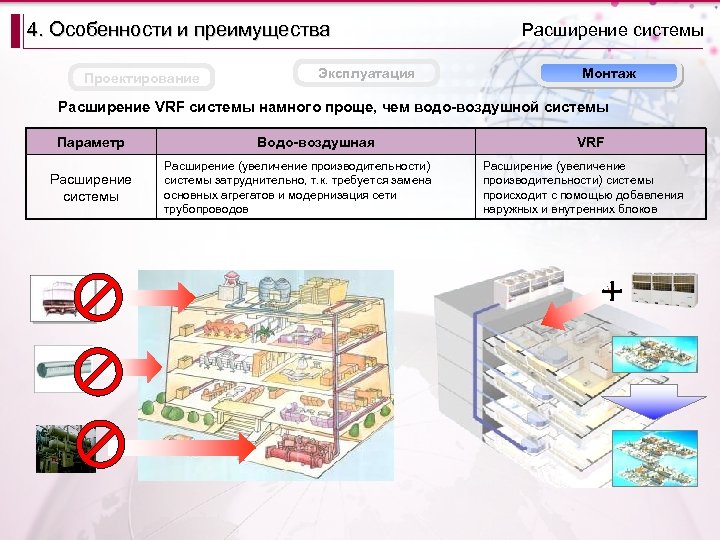

4. Особенности и преимущества Проектирование Эксплуатация Расширение системы Монтаж Расширение VRF системы намного проще, чем водо-воздушной системы Параметр Расширение системы Водо-воздушная Расширение (увеличение производительности) системы затруднительно, т. к. требуется замена основных агрегатов и модернизация сети трубопроводов VRF Расширение (увеличение производительности) системы происходит с помощью добавления наружных и внутренних блоков +

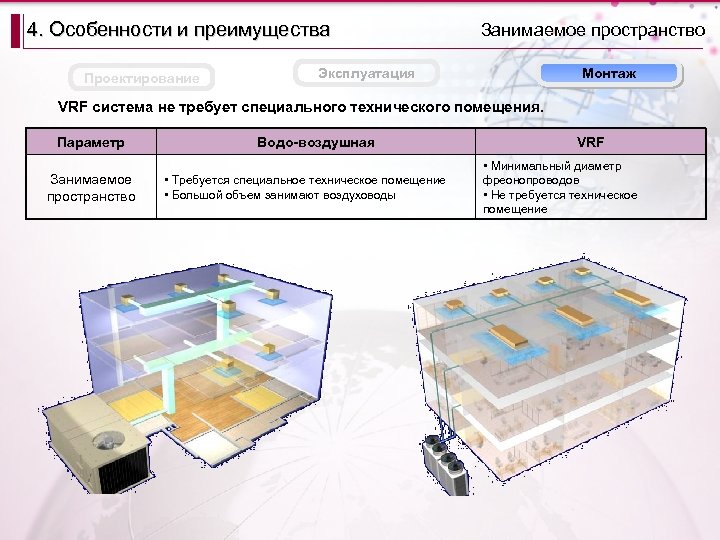

4. Особенности и преимущества Проектирование Занимаемое пространство Эксплуатация Монтаж VRF система не требует специального технического помещения. Параметр Занимаемое пространство Водо-воздушная • Требуется специальное техническое помещение • Большой объем занимают воздуховоды VRF • Минимальный диаметр фреонопроводов • Не требуется техническое помещение

4. Особенности и преимущества Занимаемое пространство Эксплуатация Проектирование Монтаж Применение VRF системы позволяет более эффективно использовать пространство Параметр Водо-воздушная Занимаемое пространство • Большие размеры шахт для прокладки трубопроводов Водо-воздушная система P • Минимальный диаметр фреонопроводов • Меньшие размеры шахт VRF Система 1/3 P VRF

4. Особенности и преимущества Сетевая интеграция Эксплуатация Проектирование Монтаж Сетевая интеграция VRF системы проще, чем водо-воздушной Параметр Сетевая интеграция Водо-воздушная • Высокая трудоемкость сетевой интеграции VRF • Низкая трудоемкость сетевой интеграции BMS Открытая сеть Наружный блок Локальный контроллер Внутренние блоки Градирня Отопление Насосы Вентиляция Доводчики

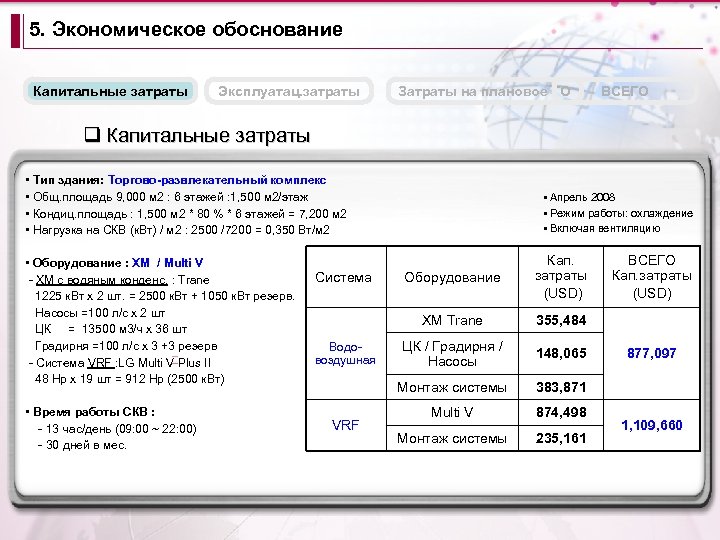

5. Экономическое обоснование Капитальные затраты Эксплуатац. затраты Затраты на плановое ТО ВСЕГО q Капитальные затраты • Тип здания: Торгово-развлекательный комплекс • Общ. площадь 9, 000 м 2 : 6 этажей : 1, 500 м 2/этаж • Кондиц. площадь : 1, 500 м 2 * 80 % * 6 этажей = 7, 200 м 2 • Нагрузка на СКВ (к. Вт) / м 2 : 2500 /7200 = 0, 350 Вт/м 2 • Оборудование : ХМ / Multi V - ХМ с водяным конденс. : Trane 1225 к. Вт x 2 шт. = 2500 к. Вт + 1050 к. Вт резерв. Насосы =100 л/с x 2 шт ЦК = 13500 м 3/ч x 36 шт Градирня =100 л/с x 3 +3 резерв - Система VRF : LG Multi V Plus II 48 Hp x 19 шт = 912 Hp (2500 к. Вт) • Время работы СКВ : - 13 час/день (09: 00 ~ 22: 00) - 30 дней в мес. • Апрель 2008 • Режим работы: охлаждение • Включая вентиляцию VRF 355, 484 ЦК / Градирня / Насосы 148, 065 Монтаж системы Водовоздушная Оборудование ХМ Trane Система Кап. затраты (USD) 383, 871 Multi V 874, 498 Монтаж системы 235, 161 ВСЕГО Кап. затраты (USD) 877, 097 1, 109, 660

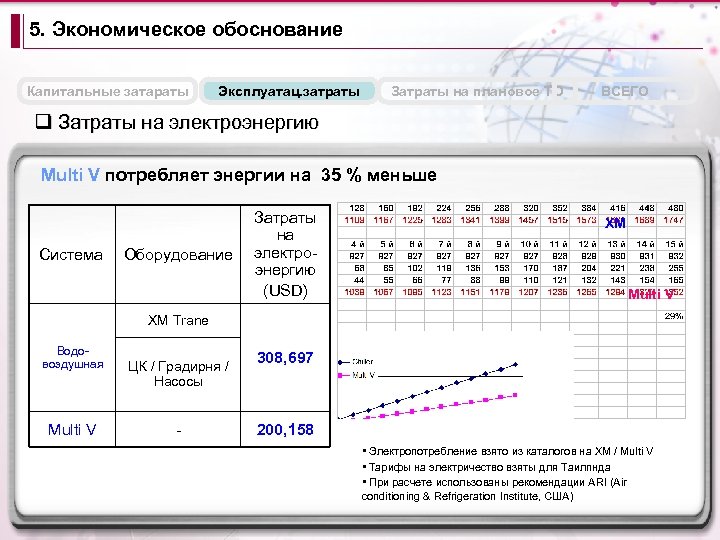

5. Экономическое обоснование Капитальные затараты Эксплуатац. затраты Затраты на плановое ТО ВСЕГО q Затраты на электроэнергию Multi V потребляет энергии на 35 % меньше Система Оборудование Затраты на электроэнергию (USD) ХМ Multi V ХМ Trane Водовоздушная Multi V ЦК / Градирня / Насосы - 308, 697 200, 158 • Электропотребление взято из каталогов на ХМ / Multi V • Тарифы на электричество взяты для Таилпнда • При расчете использованы рекомендации ARI (Air conditioning & Refrigeration Institute, США)

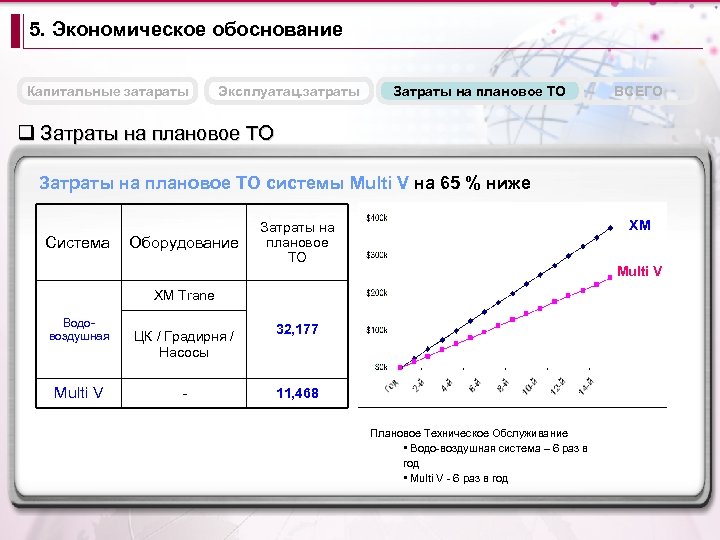

5. Экономическое обоснование Капитальные затараты Эксплуатац. затраты Затраты на плановое ТО ВСЕГО q Затраты на плановое ТО системы Multi V на 65 % ниже Система Оборудование ХМ Затраты на плановое ТО Multi V ХМ Trane Водовоздушная Multi V ЦК / Градирня / Насосы - 32, 177 11, 468 Плановое Техническое Обслуживание • Водо-воздушная система – 6 раз в год • Multi V - 6 раз в год

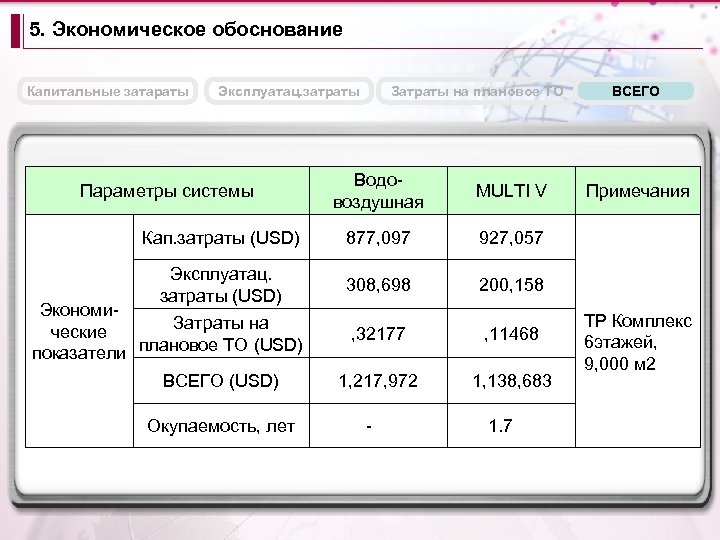

5. Экономическое обоснование Капитальные затараты Эксплуатац. затраты Затраты на плановое ТО Водовоздушная MULTI V Кап. затраты (USD) 877, 097 927, 057 Эксплуатац. затраты (USD) 308, 698 200, 158 , 32177 , 11468 ВСЕГО (USD) 1, 217, 972 1, 138, 683 Окупаемость, лет -　 1. 7 　 ВСЕГО Параметры системы Экономи. Затраты на ческие показатели плановое ТО (USD) Примечания 　 ТР Комплекс 6 этажей, 9, 000 м 2

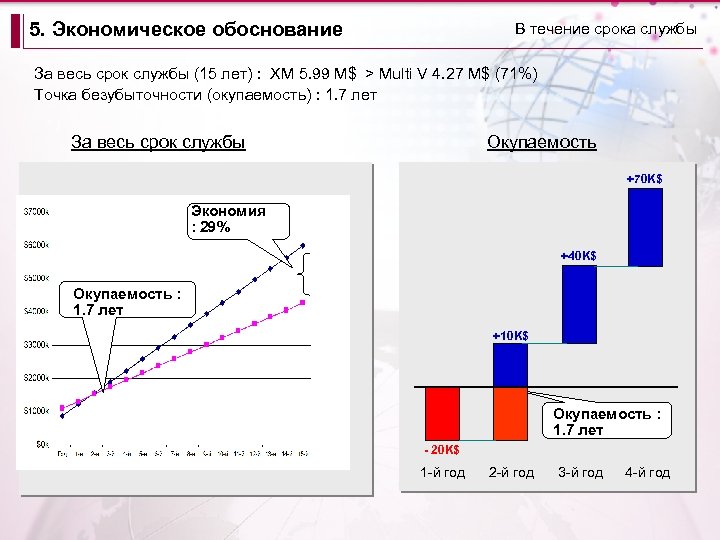

5. Экономическое обоснование В течение срока службы За весь срок службы (15 лет) : ХМ 5. 99 M$ > Multi V 4. 27 M$ (71%) Точка безубыточности (окупаемость) : 1. 7 лет Окупаемость За весь срок службы +70 K$ Экономия : 29% +40 K$ Окупаемость : 1. 7 лет +10 K$ Окупаемость : 1. 7 лет - 20 K$ 1 -й год 2 -й год 3 -й год 4 -й год

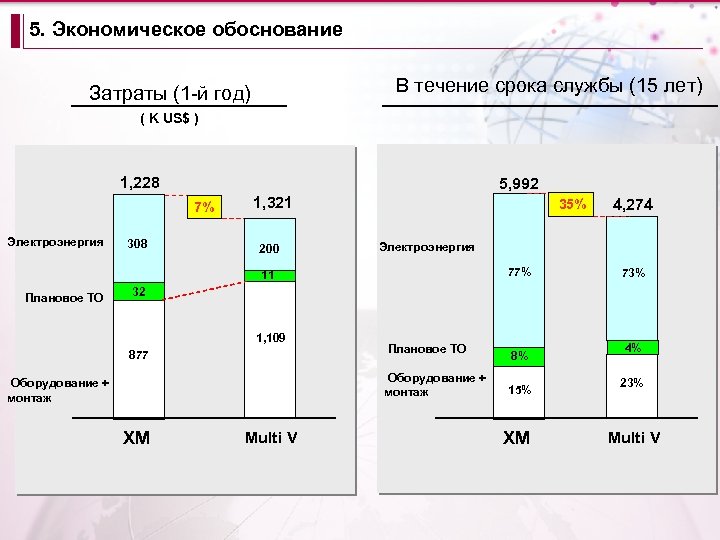

5. Экономическое обоснование В течение срока службы (15 лет) Затраты (1 -й год) ( K US$ ) 1, 228 5, 992 7% Электроэнергия 308 1, 321 200 35% Электроэнергия 77% 11 Плановое ТО 4, 274 73% 32 1, 109 877 Плановое ТО Оборудование + монтаж ХМ Multi V 8% 15% ХМ 4% 23% Multi V

Реализованные объекты

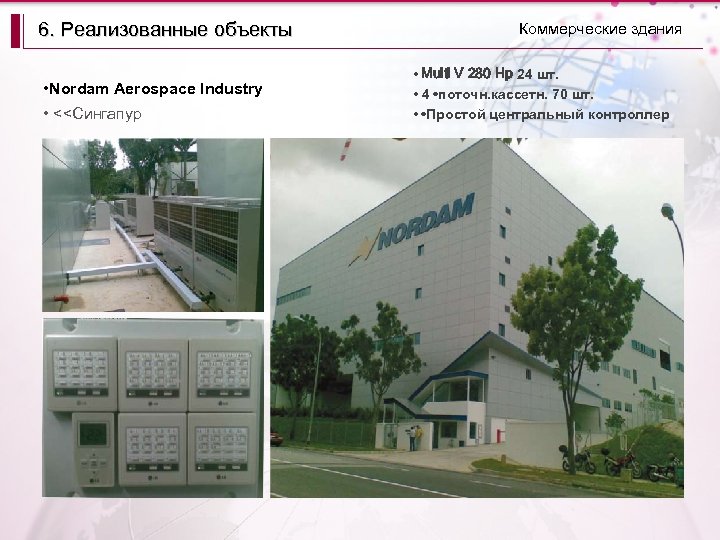

6. Реализованные объекты • Nordam Aerospace Industry • <<Сингапур Коммерческие здания • Multi V 280 Hp 24 шт. • 4 • поточн. кассетн. 70 шт. • • Простой центральный контроллер

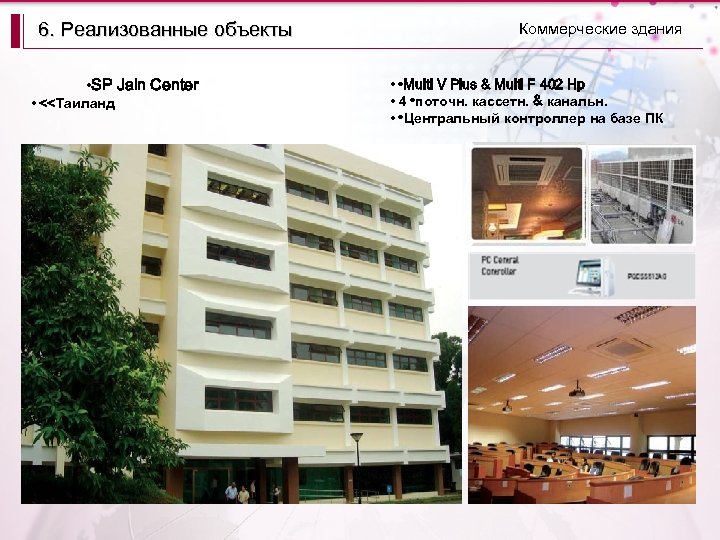

6. Реализованные объекты • SP Jain Center • <<Таиланд Коммерческие здания • • Multi V Plus & Multi F 402 Hp • 4 • поточн. кассетн. & канальн. • • Центральный контроллер на базе ПК

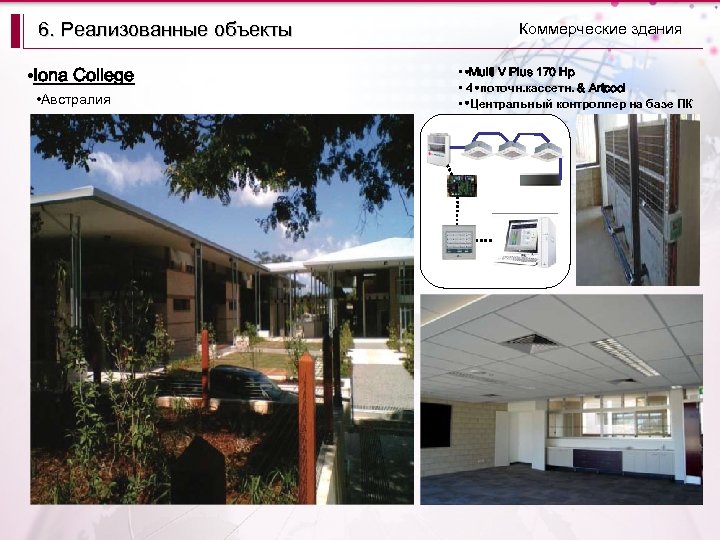

6. Реализованные объекты • Iona College • Австралия Коммерческие здания • • Multi V Plus 170 Hp • 4 • поточн. кассетн. & Artcool • • Центральный контроллер на базе ПК
