Система комплексного контроля расходов энергоносителей Структура организации

Система комплексного контроля расходов энергоносителей

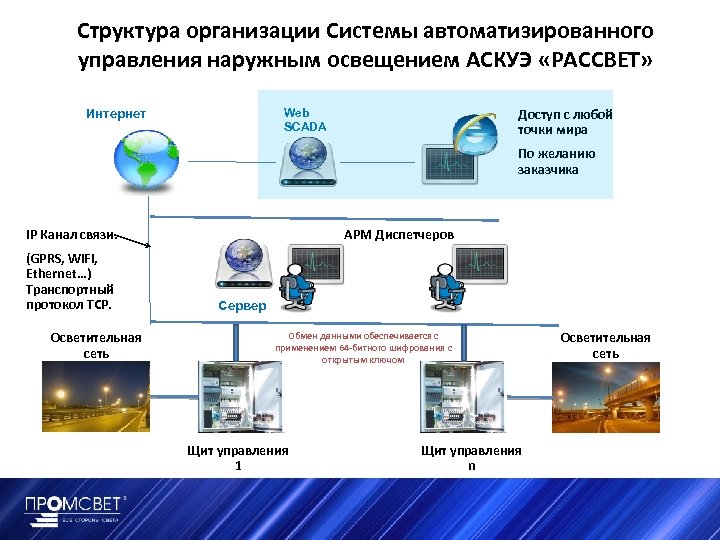

Структура организации Системы автоматизированного управления наружным освещением АСКУЭ «РАССВЕТ» Интернет Доступ с любой точки мира Web SCADA По желанию заказчика АРМ Диспетчеров IP Канал связи. (GPRS, Wi. Fi, Ethernet…) Транспортный протокол TCP. Осветительная сеть Сервер Обмен данными обеспечивается с применением 64 -битного шифрования с открытым ключом Щит управления 1 Щит управления n Осветительная сеть

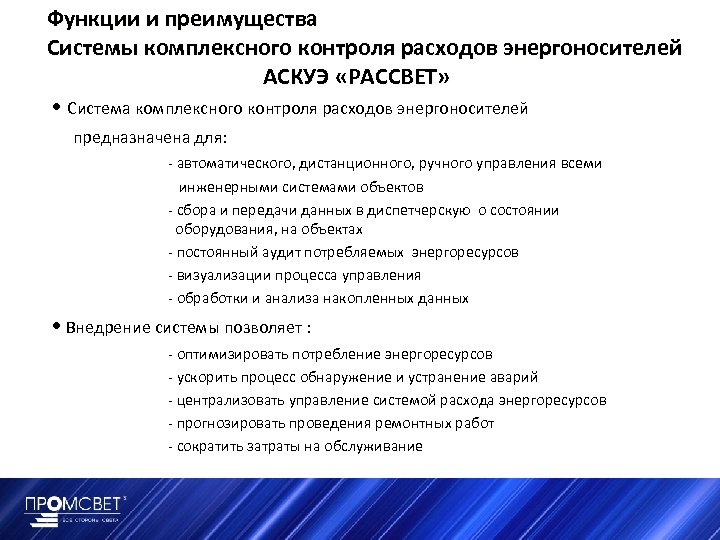

Функции и преимущества Системы комплексного контроля расходов энергоносителей АСКУЭ «РАССВЕТ» • Система комплексного контроля расходов энергоносителей предназначена для: - автоматического, дистанционного, ручного управления всеми инженерными системами объектов - сбора и передачи данных в диспетчерскую о состоянии оборудования, на объектах - постоянный аудит потребляемых энергоресурсов - визуализации процесса управления - обработки и анализа накопленных данных • Внедрение системы позволяет : - оптимизировать потребление энергоресурсов - ускорить процесс обнаружение и устранение аварий - централизовать управление системой расхода энергоресурсов - прогнозировать проведения ремонтных работ - сократить затраты на обслуживание

Программа развития энергоэффективных технологий в сфере обслуживания муниципальных объектов и ЖКХ Система «РАССВЕТ» ЖКХ.

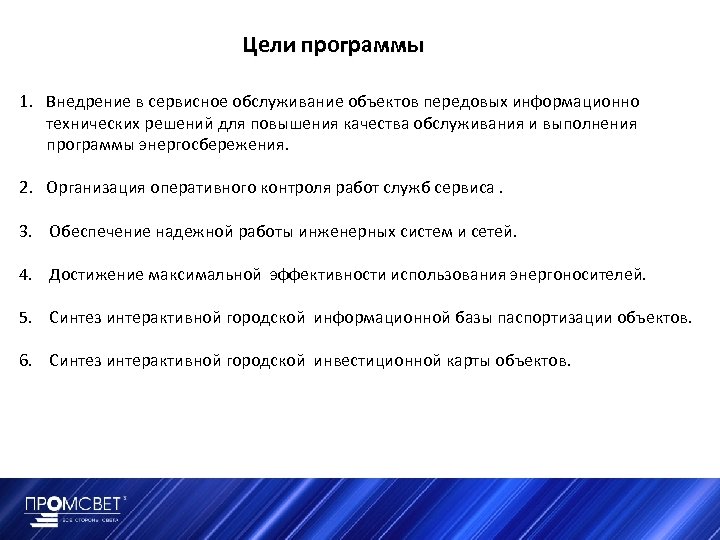

Цели программы 1. Внедрение в сервисное обслуживание объектов передовых информационно технических решений для повышения качества обслуживания и выполнения программы энергосбережения. 2. Организация оперативного контроля работ служб сервиса. 3. Обеспечение надежной работы инженерных систем и сетей. 4. Достижение максимальной эффективности использования энергоносителей. 5. Синтез интерактивной городской информационной базы паспортизации объектов. 6. Синтез интерактивной городской инвестиционной карты объектов.

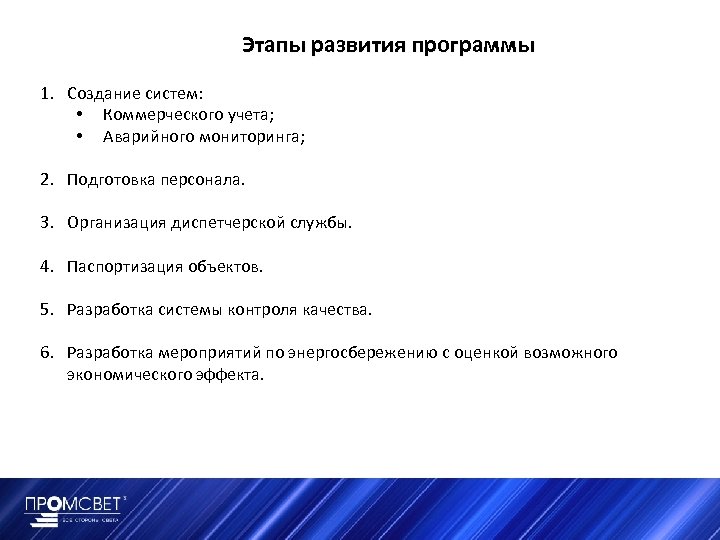

Этапы развития программы 1. Создание систем: • Коммерческого учета; • Аварийного мониторинга; 2. Подготовка персонала. 3. Организация диспетчерской службы. 4. Паспортизация объектов. 5. Разработка системы контроля качества. 6. Разработка мероприятий по энергосбережению с оценкой возможного экономического эффекта.

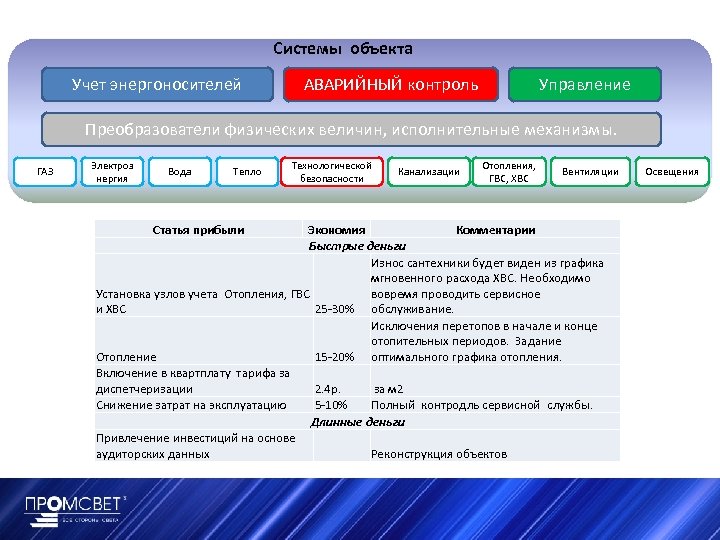

Системы объекта Учет энергоносителей АВАРИЙНЫЙ контроль Управление Преобразователи физических величин, исполнительные механизмы. ГАЗ Электроэ нергия Вода Тепло Статья прибыли Технологической безопасности Канализации Отопления, ГВС, ХВС Вентиляции Экономия Комментарии Быстрые деньги Износ сантехники будет виден из графика мгновенного расхода ХВС. Необходимо Установка узлов учета Отопления, ГВС вовремя проводить сервисное 25 -30% обслуживание. и ХВС Исключения перетопов в начале и конце отопительных периодов. Задание Отопление 15 -20% оптимального графика отопления. Включение в квартплату тарифа за диспетчеризации 2. 4 р. за м 2 Снижение затрат на эксплуатацию 5 -10% Полный контродль сервисной службы. Длинные деньги Привлечение инвестиций на основе аудиторских данных Реконструкция объектов Освещения

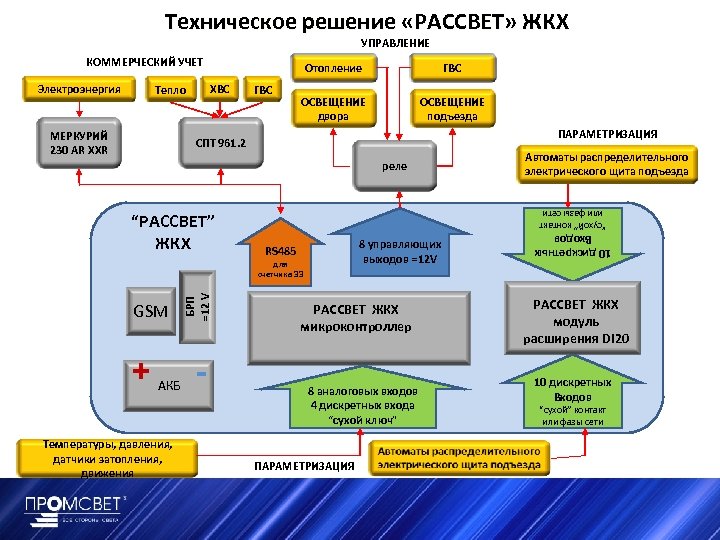

Техническое решение «РАССВЕТ» ЖКХ УПРАВЛЕНИЕ КОММЕРЧЕСКИЙ УЧЕТ ХВС Тепло МЕРКУРИЙ 230 AR ХХR ГВС ОСВЕЩЕНИЕ двора ОСВЕЩЕНИЕ подъезда ПАРАМЕТРИЗАЦИЯ СПТ 961. 2 реле “сухой” контакт или фазы сети “РАССВЕТ” ЖКХ 8 управляющих выходов =12 V RS 485 БРП =12 V для счетчика ЭЭ GSM + АКБ Температуры, давления, датчики затопления, движения Автоматы распределительного электрического щита подъезда РАССВЕТ ЖКХ микроконтроллер 8 аналоговых входов 4 дискретных входа “сухой ключ” ПАРАМЕТРИЗАЦИЯ 10 дискретных Входов Электроэнергия Отопление РАССВЕТ ЖКХ модуль расширения DI 20 10 дискретных Входов “сухой” контакт или фазы сети

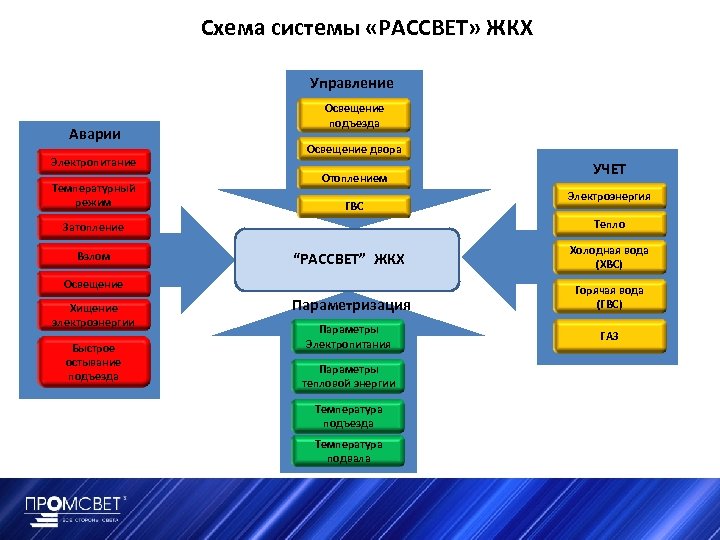

Схема системы «РАССВЕТ» ЖКХ Управление Аварии Электропитание Температурный режим Освещение подъезда Освещение двора Отоплением ГВС “РАССВЕТ” ЖКХ Холодная вода (ХВС) Параметризация Горячая вода (ГВС) Освещение Хищение электроэнергии Быстрое остывание подъезда Электроэнергия Тепло Затопление Взлом УЧЕТ Параметры Электропитания Параметры тепловой энергии Температура подъезда Температура подвала ГАЗ

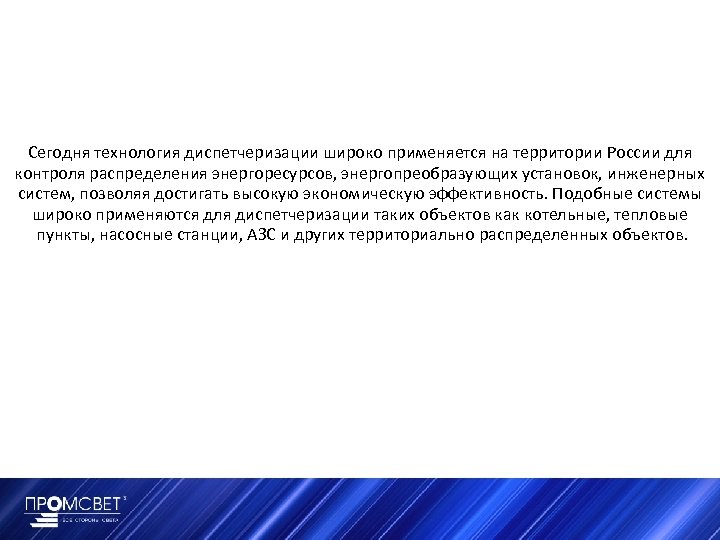

Сегодня технология диспетчеризации широко применяется на территории России для контроля распределения энергоресурсов, энергопреобразующих установок, инженерных систем, позволяя достигать высокую экономическую эффективность. Подобные системы широко применяются для диспетчеризации таких объектов как котельные, тепловые пункты, насосные станции, АЗС и других территориально распределенных объектов.
