Система горячего водоснабжения зданий. Противопожарный водопровод Лекция 7 План 1. Система горячего водоснабжения зданий 2. Противопожарный водопровод

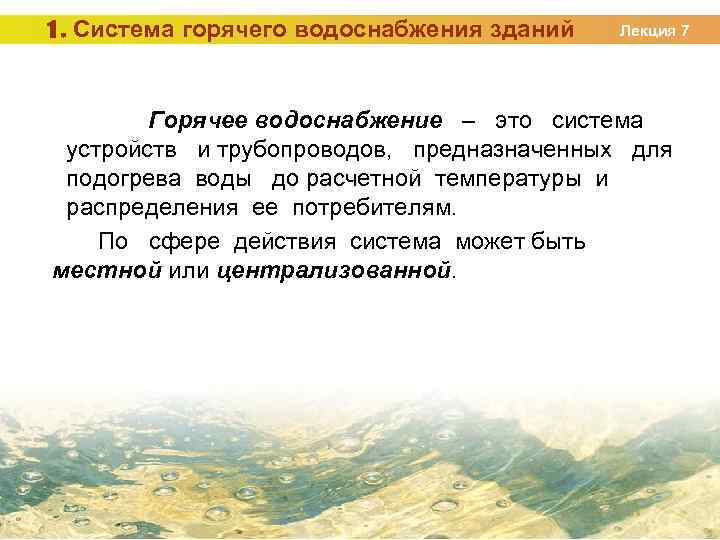

1. Система горячего водоснабжения зданий Лекция 7 Горячее водоснабжение – это система устройств и трубопроводов, предназначенных для подогрева воды до расчетной температуры и распределения ее потребителям. По сфере действия система может быть местной или централизованной.

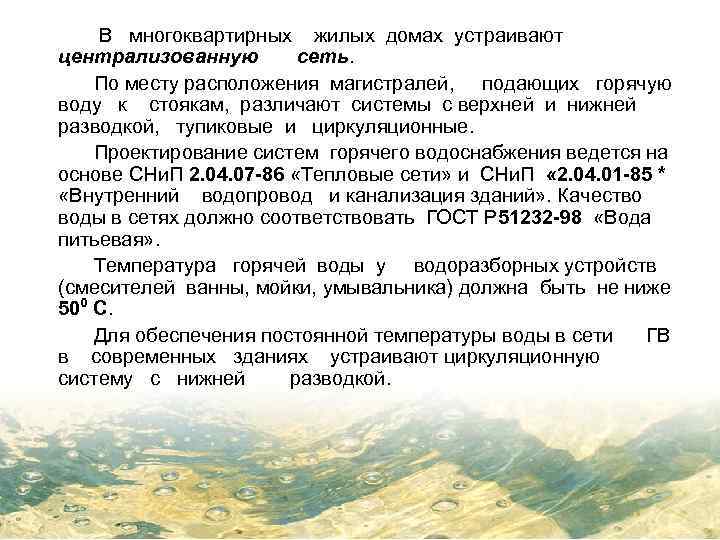

В многоквартирных жилых домах устраивают централизованную сеть. По месту расположения магистралей, подающих горячую воду к стоякам, различают системы с верхней и нижней разводкой, тупиковые и циркуляционные. Проектирование систем горячего водоснабжения ведется на основе СНи. П 2. 04. 07 -86 «Тепловые сети» и СНи. П « 2. 04. 01 -85 * «Внутренний водопровод и канализация зданий» . Качество воды в сетях должно соответствовать ГОСТ Р 51232 -98 «Вода питьевая» . Температура горячей воды у водоразборных устройств (смесителей ванны, мойки, умывальника) должна быть не ниже 500 C. Для обеспечения постоянной температуры воды в сети ГВ в современных зданиях устраивают циркуляционную систему с нижней разводкой.
Схема централизованного горячего водоснабжения

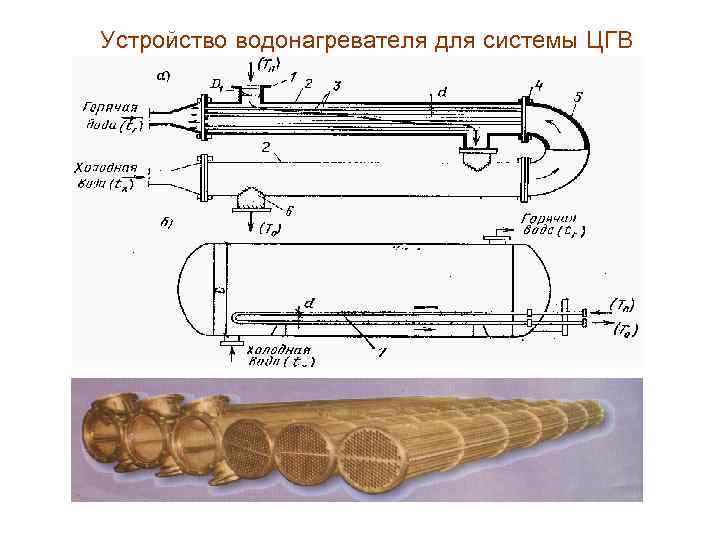

Устройство водонагревателя для системы ЦГВ

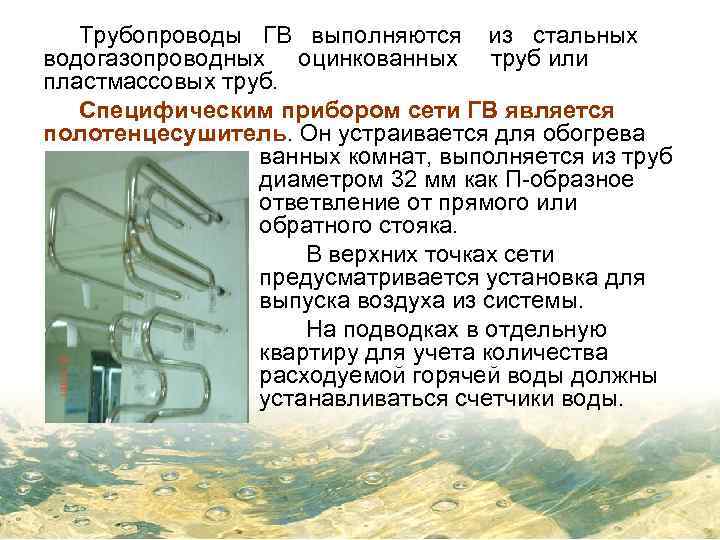

Трубопроводы ГВ выполняются из стальных водогазопроводных оцинкованных труб или пластмассовых труб. Специфическим прибором сети ГВ является полотенцесушитель. Он устраивается для обогрева ванных комнат, выполняется из труб диаметром 32 мм как П-образное ответвление от прямого или обратного стояка. В верхних точках сети предусматривается установка для выпуска воздуха из системы. На подводках в отдельную квартиру для учета количества расходуемой горячей воды должны устанавливаться счетчики воды.

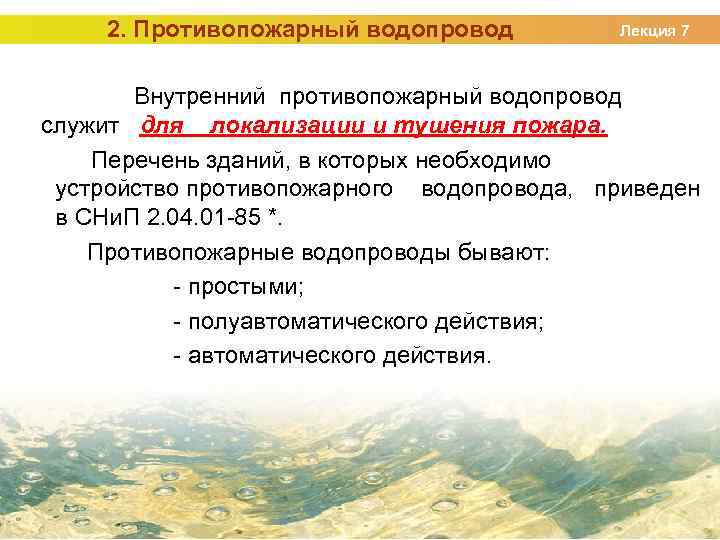

2. Противопожарный водопровод Лекция 7 Внутренний противопожарный водопровод служит для локализации и тушения пожара. Перечень зданий, в которых необходимо устройство противопожарного водопровода, приведен в СНи. П 2. 04. 01 -85 *. Противопожарные водопроводы бывают: - простыми; - полуавтоматического действия; - автоматического действия.

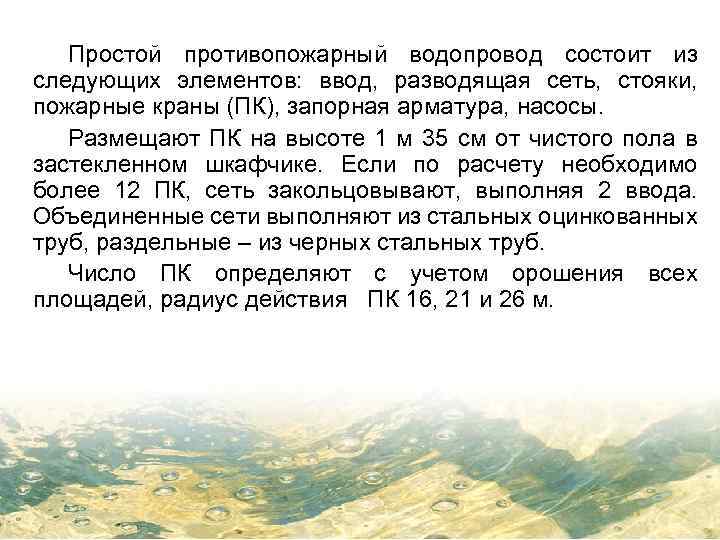

Простой противопожарный водопровод состоит из следующих элементов: ввод, разводящая сеть, стояки, пожарные краны (ПК), запорная арматура, насосы. Размещают ПК на высоте 1 м 35 см от чистого пола в застекленном шкафчике. Если по расчету необходимо более 12 ПК, сеть закольцовывают, выполняя 2 ввода. Объединенные сети выполняют из стальных оцинкованных труб, раздельные – из черных стальных труб. Число ПК определяют с учетом орошения всех площадей, радиус действия ПК 16, 21 и 26 м.

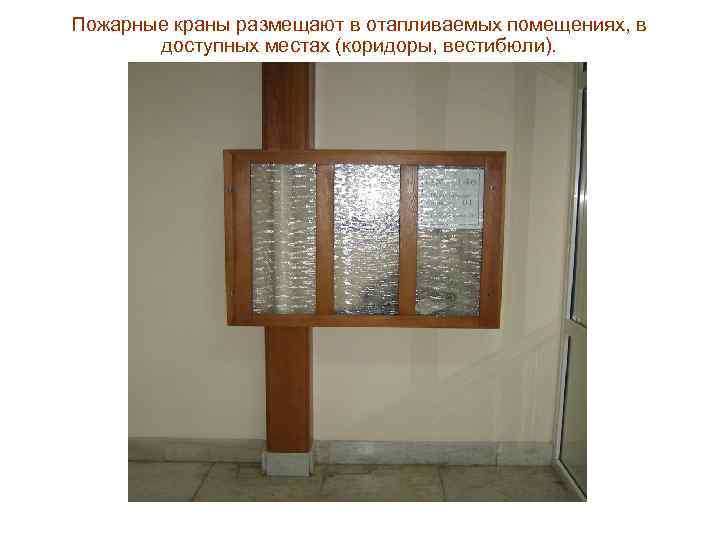

Пожарные краны размещают в отапливаемых помещениях, в доступных местах (коридоры, вестибюли).
Пожарный кран (ПК) включает следующие элементы: - ответвление от стояка; - вентиль запорный; - быстросмыкающаяся полугайка; - пожарный рукав с быстросмыкающейся полугайкой; - пожарный ствол (брандспойт).
Противопожарные водопроводы автоматического и полуавтоматического действия могут начать работу без участия людей. Они устраиваются в архивах, хранилищах ценностей, сценах театров, складах. Схема противопожарного водопровода автоматического действия: 1 – водомерный узел; 2 – насосы-повысители давления основного водопитателя; 3 – резервный водопитатель; 4 – главный стояк; 5 – контрольносигнальный клапан; 6 – распределительная сеть; 7 – спринклер; 8 – компрессор; 9 – секция системы; 10 – присоединение автонасосов
Основным элементом системы является головка разбрызгивателя, рассчитанная на t = 72, 93, 141, 182 0 C, площадь орошения 9– 12 м 2. Спринклер: 1 – розетка; 2 – кольцо с опорной рамкой; 3 – части замка; 4 – стеклянный клапан; 5 – диафрагма; 6 – корпус; 7 – опорная шайба
