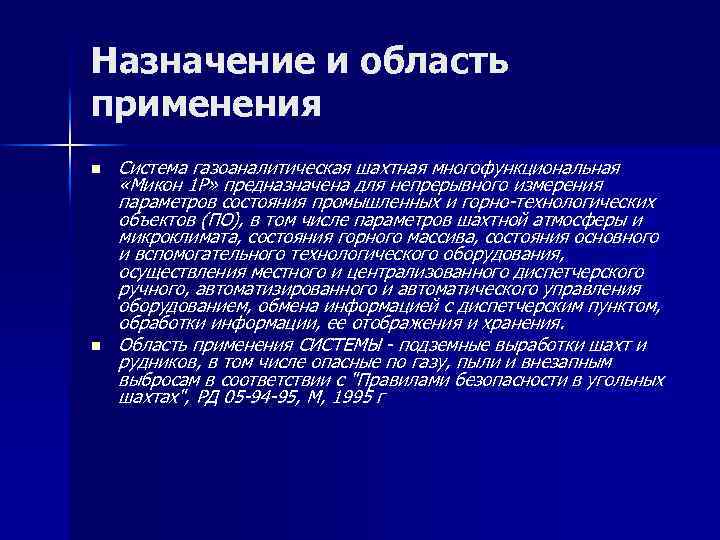

Назначение и область применения n n Система газоаналитическая шахтная многофункциональная «Микон 1 Р» предназначена для непрерывного измерения параметров состояния промышленных и горно технологических объектов (ПО), в том числе параметров шахтной атмосферы и микроклимата, состояния горного массива, состояния основного и вспомогательного технологического оборудования, осуществления местного и централизованного диспетчерского ручного, автоматизированного и автоматического управления оборудованием, обмена информацией с диспетчерским пунктом, обработки информации, ее отображения и хранения. Область применения СИСТЕМЫ подземные выработки шахт и рудников, в том числе опасные по газу, пыли и внезапным выбросам в соответствии с "Правилами безопасности в угольных шахтах", РД 05 94 95, М, 1995 г

Устройство ПО СИСТЕМЫ «Микон 1 Р» Типовая схема использования аппаратура СИСТЕМЫ в очистных забоях позволяет осуществлять: n n n n n n местный и централизованный автоматический аэрогазовый контроль (метана оксида углерода, водорода, кислорода, скорости воздуха) автоматическую газовую защиту (с воздействием на автоматические выключатели вентиляционного штрека конвейерного штрека и общего лавы) местный и централизованный контроль состояния основного и вспомогательного технологического оборудования (очистного комбайна, вентилятора местного проветривания, конвейерного маршрута, питателя и т. д. ) местное и централизованное управление работой конвейерного маршрута и питателя; местный и централизованный контроль состояния вентиляционного шлюза, давления воды в противопожарном ставе; контроль и самодиагностику элементов СИСТЕМЫ. Для реализации вышеперечисленных функций б одном очистном забое требуется следующее оборудование датчики метана СИ 4 (5 шт. ), датчики оксида углерода СО (1 шт. ), датчики водорода Н 2 (1 шт. ), датчики кислорода 02 (1 шт. ), датчики скорости воздуха QB (2 шт. ), РВУ(1 шт), ИП(2 шт. ) ПВУ(1 шт. ) В схему расположения аппаратуры СИСТЕМЫ в очистном забое входят. ВМЦГ вентилятор местного проветривания SOK дискретный датчик очистного комбайна SK дискретный датчик конвейера SB дискретный датчик вентилятора SBШ дискретный датчик вентиляционных дверей SП - дискретный датчик питателя SY дискретный датчик уровня 6 бункере SИП наличия сетевого питания СИСТЕМЫ SД - состояния дверей оболочки ПВУ

Структурная схема системы «Микон 1 Р»

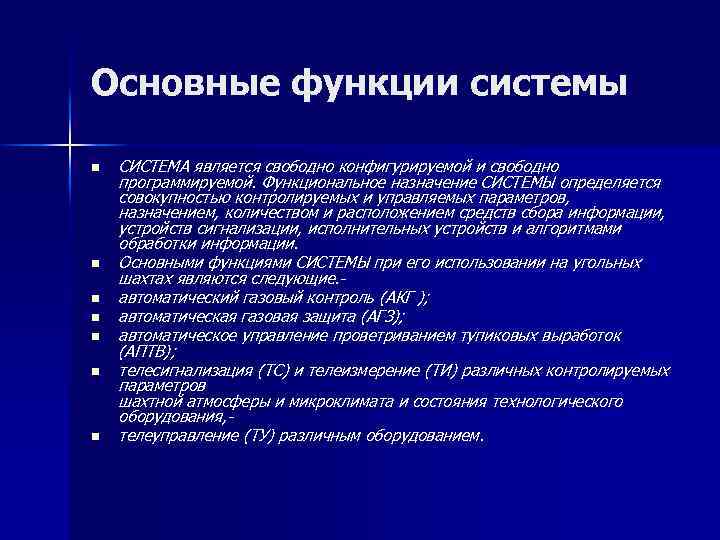

Основные функции системы n n n n СИСТЕМА является свободно конфигурируемой и свободно программируемой. Функциональное назначение СИСТЕМЫ определяется совокупностью контролируемых и управляемых параметров, назначением, количеством и расположением средств сбора информации, устройств сигнализации, исполнительных устройств и алгоритмами обработки информации. Основными функциями СИСТЕМЫ при его использовании на угольных шахтах являются следующие. автоматический газовый контроль (AКГ ); автоматическая газовая защита (АГЗ); автоматическое управление проветриванием тупиковых выработок (АПТВ); телесигнализация (ТС) и телеизмерение (ТИ) различных контролируемых параметров шахтной атмосферы и микроклимата и состояния технологического оборудования, телеуправление (ТУ) различным оборудованием.

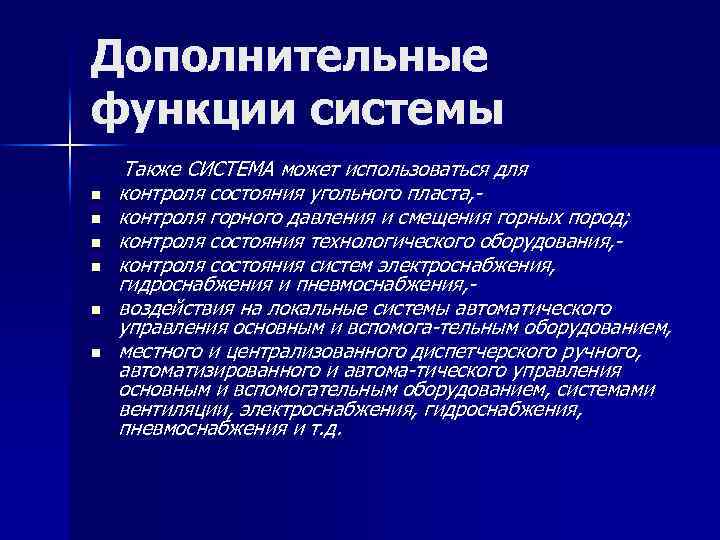

Дополнительные функции системы n n n Также СИСТЕМА может использоваться для контроля состояния угольного пласта, контроля горного давления и смещения горных пород; контроля состояния технологического оборудования, контроля состояния систем электроснабжения, гидроснабжения и пневмоснабжения, воздействия на локальные системы автоматического управления основным и вспомога тельным оборудованием, местного и централизованного диспетчерского ручного, автоматизированного и автома тического управления основным и вспомогательным оборудованием, системами вентиляции, электроснабжения, гидроснабжения, пневмоснабжения и т. д.

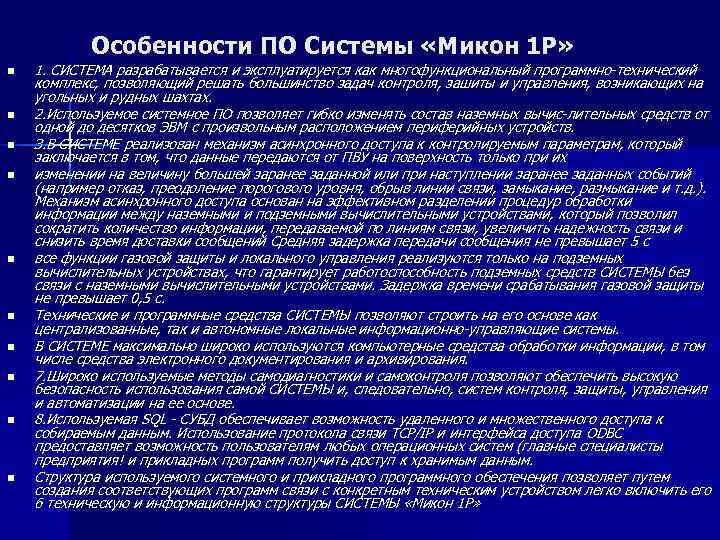

Особенности ПО Системы «Микон 1 Р» n n n n n 1. СИСТЕМА разрабатывается и эксплуатируется как многофункциональный программно технический комплекс, позволяющий решать большинство задач контроля, зашиты и управления, возникающих на угольных и рудных шахтах. 2. Используемое системное ПО позволяет гибко изменять состав наземных вычис лительных средств от одной до десятков ЭВМ с произвольным расположением периферийных устройств. З. В СИСТЕМЕ реализован механизм асинхронного доступа к контролируемым параметрам, который заключается в том, что данные передаются от ПВУ на поверхность только при их изменении на величину большей заранее заданной или при наступлении заранее заданных событий (например отказ, преодоление порогового уровня, обрыв линии связи, замыкание, размыкание и т. д. ). Механизм асинхронного доступа основан на эффективном разделении процедур обработки информации между наземными и подземными вычислительными устройствами, который позволил сократить количество информации, передаваемой по линиям связи, увеличить надежность связи и снизить время доставки сообщений Средняя задержка передачи сообщения не превышает 5 с все функции газовой защиты и локального управления реализуются только на подземных вычислительных устройствах, что гарантирует работоспособность подземных средств СИСТЕМЫ без связи с наземными вычислительными устройствами. Задержка времени срабатывания газовой защиты не превышает 0, 5 с. Технические и программные средства СИСТЕМЫ позволяют строить на его основе как централизованные, так и автономные локальные информационно управляющие системы. В СИСТЕМЕ максимально широко используются компьютерные средства обработки информации, в том числе средства электронного документирования и архивирования. 7. Широко используемые методы самодиагностики и самоконтроля позволяют обеспечить высокую безопасность использования самой СИСТЕМЫ и, следовательно, систем контроля, защиты, управления и автоматизации на ее основе. 8. Используемая SQL СУБД обеспечивает возможность удаленного и множественного доступа к собираемым данным. Использование протокола связи TCP/IP и интерфейса доступа ODBC предоставляет возможность пользователям любых операционных систем (главные специалисты предприятия! и прикладных программ получить доступ к хранимым данным. Структура используемого системного и прикладного программного обеспечения позволяет путем создания соответствующих программ связи с конкретным техническим устройством легко включить его 6 техническую и информационную структуры СИСТЕМЫ «Микон 1 Р»

Заключение. В данном индивидуальном задании рассмотрена: Система газоаналитическая шахтная многофункциональная " Микон IP". Аппаратура СИСТЕМЫ является основной для построения различного информационно-управляющих систем угольных шахт и иных предприятий горной и других отраслей промышленности. На ее основе могут быть построены системы контроля и управления пылегазовым режимом и средствами противопожарной защиты, системы управления безопасностью ведения работ (системы автоматической базовой защиты), местные и централизованные ручные, автоматизированные и автоматические системы управления технологическими процессами (водоотлив, конвейерное хозяйство), системы контроля, идентификации и прогноза различных геодинамических явлений и т. д.
