СИСТЕМА ДЛЯ ОПРЕДЕЛЕНИЯ КОНЦЕНТРАЦИИ И ПРОСТРАНСТВЕННОГО РАСПРЕДЕЛЕНИЯ ФОТОСЕНСИБИЛИЗАТОРОВ НА ОСНОВЕ ТЕТРАПИРРОЛЬНЫХ СОЕДИНЕНИЙ НА ГЛАЗНОМ ДНЕ Модель Сергей Семенович Лаборатория лазерной биоспектроскопии, Институт общей физики им. А. М. Прохорова РАН, Москва, Россия E-mail: biospec@nsc. gpi. ru Web: www. nsc. gpi. ru/lbs. html, www. biospec. ru

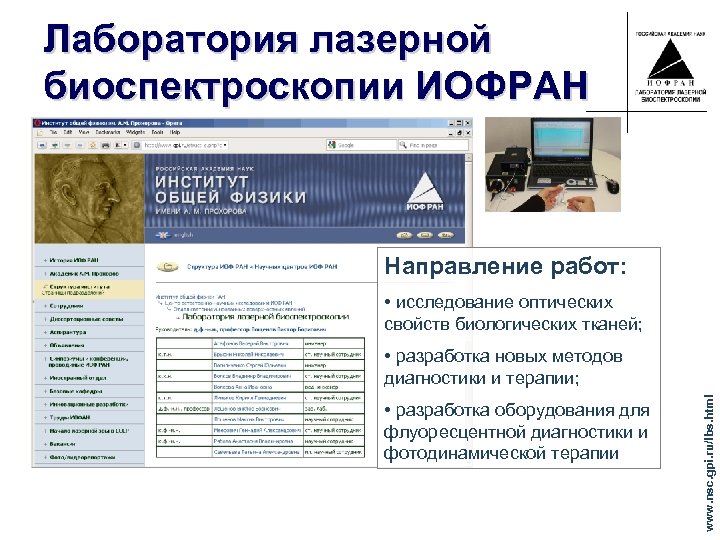

Лаборатория лазерной биоспектроскопии ИОФРАН Направление работ: • исследование оптических свойств биологических тканей; • разработка оборудования для флуоресцентной диагностики и фотодинамической терапии www. nsc. gpi. ru/lbs. html • разработка новых методов диагностики и терапии;

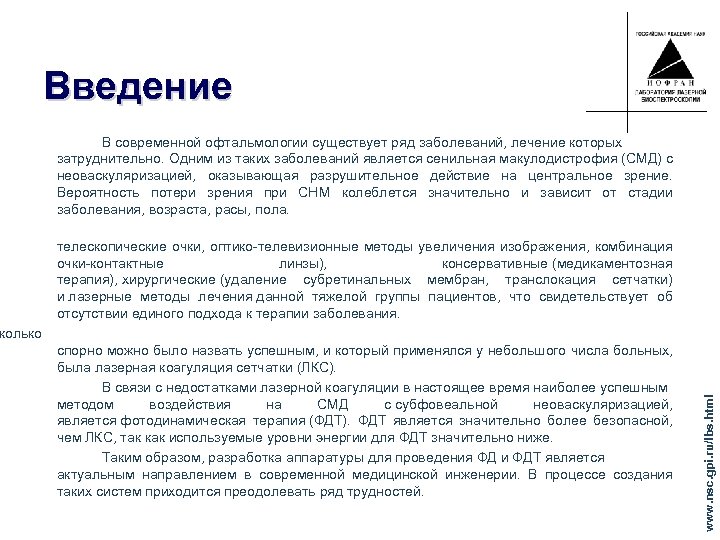

Введение В современной офтальмологии существует ряд заболеваний, лечение которых затруднительно. Одним из таких заболеваний является сенильная макулодистрофия (СМД) с неоваскуляризацией, оказывающая разрушительное действие на центральное зрение. Вероятность потери зрения при СНМ колеблется значительно и зависит от стадии заболевания, возраста, расы, пола. телескопические очки, оптико-телевизионные методы увеличения изображения, комбинация очки-контактные линзы), консервативные (медикаментозная терапия), хирургические (удаление субретинальных мембран, транслокация сетчатки) и лазерные методы лечения данной тяжелой группы пациентов, что свидетельствует об отсутствии единого подхода к терапии заболевания. спорно можно было назвать успешным, и который применялся у небольшого числа больных, была лазерная коагуляция сетчатки (ЛКС). В связи с недостатками лазерной коагуляции в настоящее время наиболее успешным методом воздействия на СМД с субфовеальной неоваскуляризацией, является фотодинамическая терапия (ФДТ). ФДТ является значительно более безопасной, чем ЛКС, так как используемые уровни энергии для ФДТ значительно ниже. Таким образом, разработка аппаратуры для проведения ФД и ФДТ является актуальным направлением в современной медицинской инженерии. В процессе создания таких систем приходится преодолевать ряд трудностей. www. nsc. gpi. ru/lbs. html колько

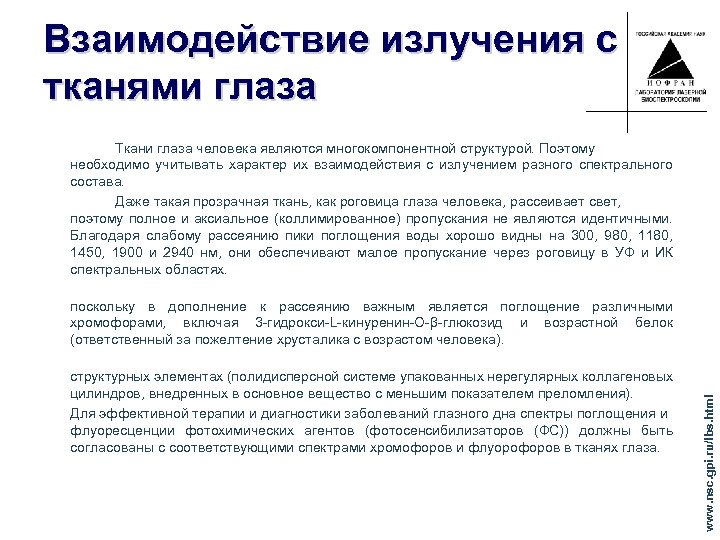

Взаимодействие излучения с тканями глаза Ткани глаза человека являются многокомпонентной структурой. Поэтому необходимо учитывать характер их взаимодействия с излучением разного спектрального состава. Даже такая прозрачная ткань, как роговица глаза человека, рассеивает свет, поэтому полное и аксиальное (коллимированное) пропускания не являются идентичными. Благодаря слабому рассеянию пики поглощения воды хорошо видны на 300, 980, 1180, 1450, 1900 и 2940 нм, они обеспечивают малое пропускание через роговицу в УФ и ИК спектральных областях. поскольку в дополнение к рассеянию важным является поглощение различными хромофорами, включая 3 -гидрокси-L-кинуренин-O-β-глюкозид и возрастной белок (ответственный за пожелтение хрусталика с возрастом человека). структурных элементах (полидисперсной системе упакованных нерегулярных коллагеновых цилиндров, внедренных в основное вещество с меньшим показателем преломления). Для эффективной терапии и диагностики заболеваний глазного дна спектры поглощения и флуоресценции фотохимических агентов (фотосенсибилизаторов (ФС)) должны быть согласованы с соответствующими спектрами хромофоров и флуорофоров в тканях глаза. www. nsc. gpi. ru/lbs. html
www. nsc. gpi. ru/lbs. html Спектры поглощения основных хромофоров и флуорофоров, а также спектр поглощения ФС «Фотосенс»

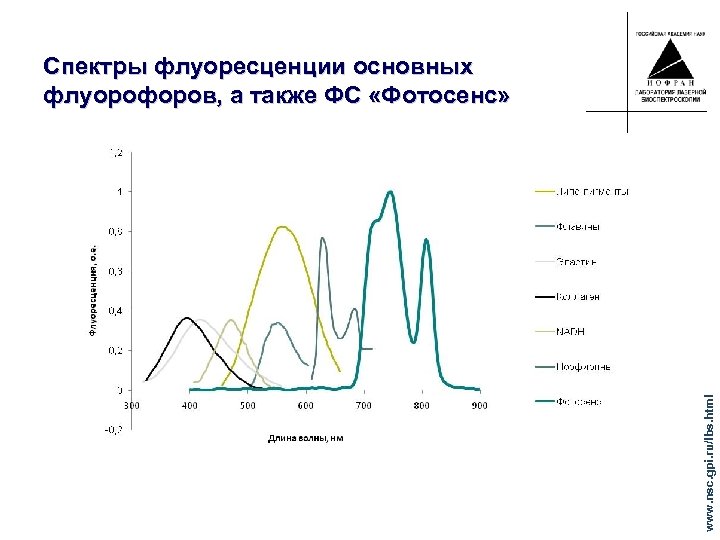

www. nsc. gpi. ru/lbs. html Спектры флуоресценции основных флуорофоров, а также ФС «Фотосенс»

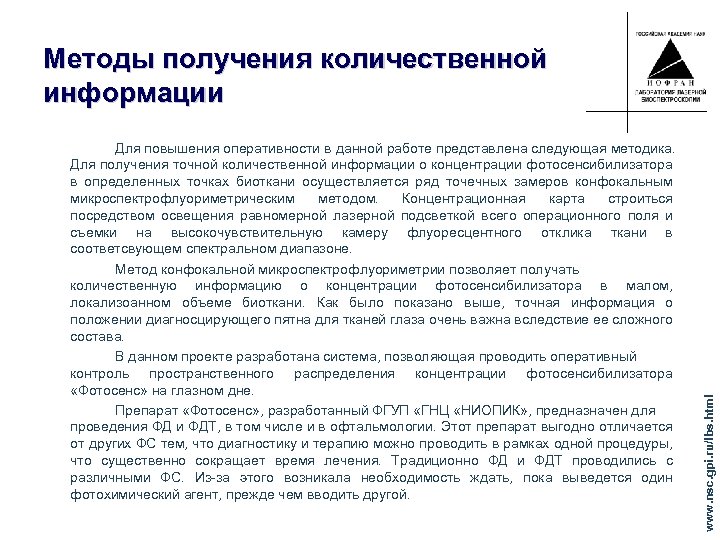

Для повышения оперативности в данной работе представлена следующая методика. Для получения точной количественной информации о концентрации фотосенсибилизатора в определенных точках биоткани осуществляется ряд точечных замеров конфокальным микроспектрофлуориметрическим методом. Концентрационная карта строиться посредством освещения равномерной лазерной подсветкой всего операционного поля и съемки на высокочувствительную камеру флуоресцентного отклика ткани в соответсвующем спектральном диапазоне. Метод конфокальной микроспектрофлуориметрии позволяет получать количественную информацию о концентрации фотосенсибилизатора в малом, локализоанном объеме биоткани. Как было показано выше, точная информация о положении диагносцирующего пятна для тканей глаза очень важна вследствие ее сложного состава. В данном проекте разработана система, позволяющая проводить оперативный контроль пространственного распределения концентрации фотосенсибилизатора «Фотосенс» на глазном дне. Препарат «Фотосенс» , разработанный ФГУП «ГНЦ «НИОПИК» , предназначен для проведения ФД и ФДТ, в том числе и в офтальмологии. Этот препарат выгодно отличается от других ФС тем, что диагностику и терапию можно проводить в рамках одной процедуры, что существенно сокращает время лечения. Традиционно ФД и ФДТ проводились с различными ФС. Из-за этого возникала необходимость ждать, пока выведется один фотохимический агент, прежде чем вводить другой. www. nsc. gpi. ru/lbs. html Методы получения количественной информации

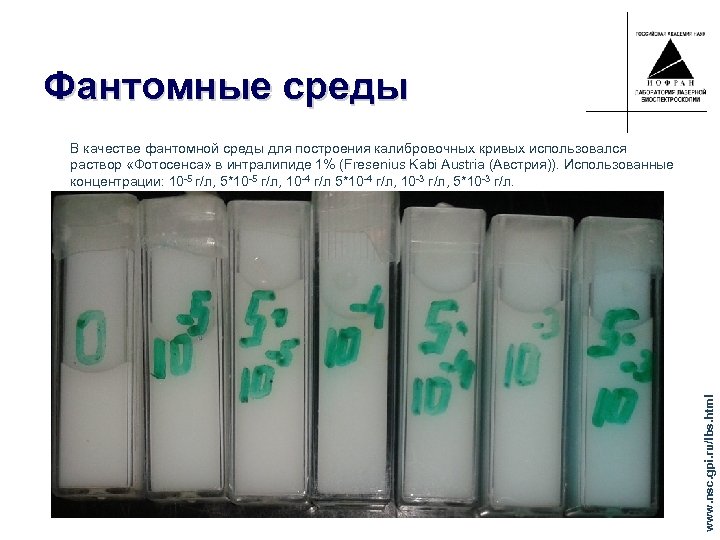

Фантомные среды www. nsc. gpi. ru/lbs. html В качестве фантомной среды для построения калибровочных кривых использовался раствор «Фотосенса» в интралипиде 1% (Fresenius Kabi Austria (Австрия)). Использованные концентрации: 10 -5 г/л, 5*10 -5 г/л, 10 -4 г/л 5*10 -4 г/л, 10 -3 г/л, 5*10 -3 г/л.

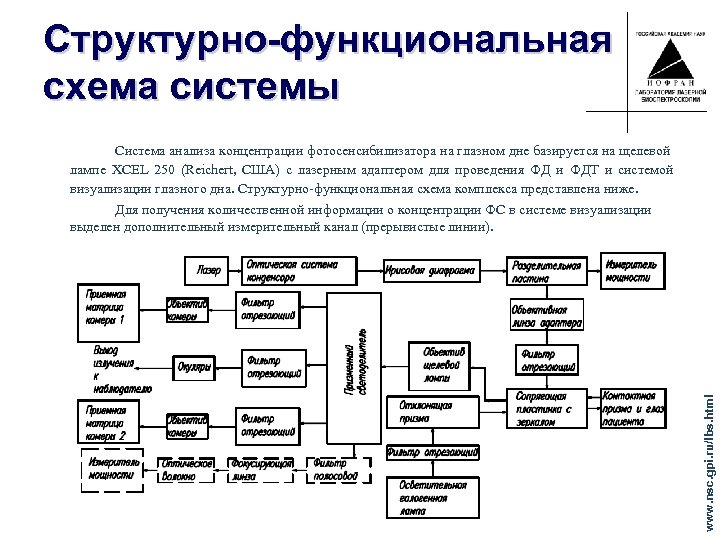

Структурно-функциональная схема системы www. nsc. gpi. ru/lbs. html Система анализа концентрации фотосенсибилизатора на глазном дне базируется на щелевой лампе XCEL 250 (Reichert, США) с лазерным адаптером для проведения ФД и ФДТ и системой визуализации глазного дна. Структурно-функциональная схема комплекса представлена ниже. Для получения количественной информации о концентрации ФС в системе визуализации выделен дополнительный измерительный канал (прерывистые линии).
СПЕКТРОМЕТР Излучение флуоресценции подается на спектрометр ЛЭСА-2 (ЗАО «БИОСПЕК» ). С помощью программного обеспечения данного спектрометра вычисляется интегральная мощность в диапазоне флуоресценции в относительных единицах. Для того, чтобы данные измерения были корректны, необходимо построить калибровочные кривые в тех же относительных единицах. Таким образом, калибровочные кривые строятся с использованием комплекса операционно-диагностического оборудования, только ткани глаза заменены фантомными средами. ВИДЕОАНАЛИЗАТОР Для анализа спектрально-разрешенных видеоизображений использовалась монохромная камера Видеоскан 415 -USB (НПО «Видеоскан» ), позволяющая программно задавать время экспозиции и усиление сигнала. Перед камерой был установлен интерференционный фильтр, подавляющий возбуждающее лазерное излучение, а также широкополосное излучение щелевой лампы, пропускающий флуоресцентное излучение в красной и ближней инфракрасной области оптического спектра. Для сопоставления видеосигнала и результатов спектроскопических измерений видеокадры, содержащие изображение фантомных сред с различной концентрацией исследуемого фотосенсибилизатора, сохранялись в формате DAT. Для определения оптимальных характеристик приема осуществлялся анализ видеокадров, полученных при различных временах экспозиции и значении усиления. www. nsc. gpi. ru/lbs. html Оборудование

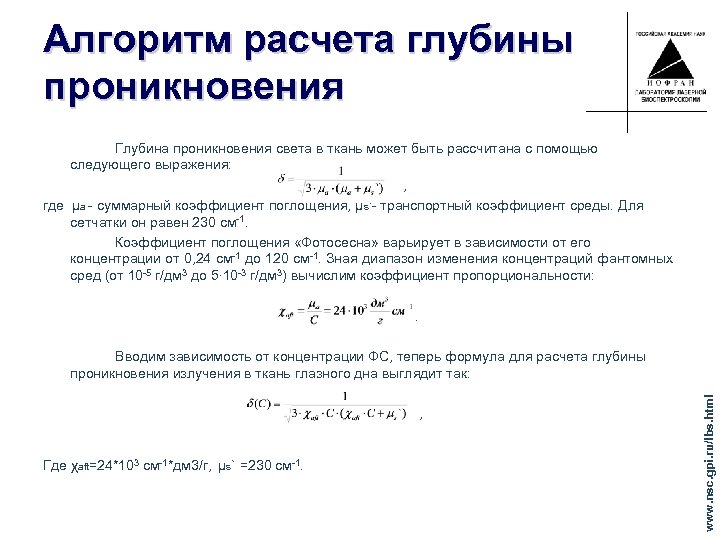

Алгоритм расчета глубины проникновения Вводим зависимость от концентрации ФС, теперь формула для расчета глубины проникновения излучения в ткань глазного дна выглядит так: , Где χaft=24*103 см-1*дм 3/г, μs` =230 см-1. www. nsc. gpi. ru/lbs. html Глубина проникновения света в ткань может быть рассчитана с помощью следующего выражения: , где μa - суммарный коэффициент поглощения, μs`- транспортный коэффициент среды. Для сетчатки он равен 230 см-1. Коэффициент поглощения «Фотосесна» варьирует в зависимости от его концентрации от 0, 24 см-1 до 120 см-1. Зная диапазон изменения концентраций фантомных сред (от 10 -5 г/дм 3 до 5∙ 10 -3 г/дм 3) вычислим коэффициент пропорциональности: .

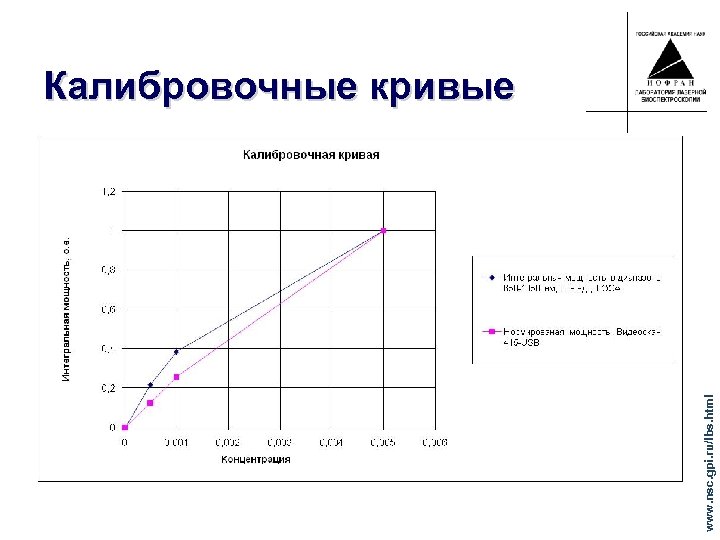

www. nsc. gpi. ru/lbs. html Калибровочные кривые

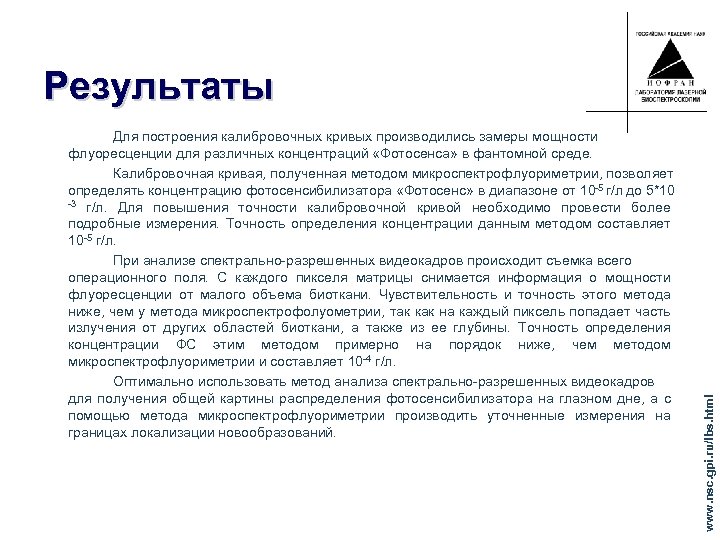

Для построения калибровочных кривых производились замеры мощности флуоресценции для различных концентраций «Фотосенса» в фантомной среде. Калибровочная кривая, полученная методом микроспектрофлуориметрии, позволяет определять концентрацию фотосенсибилизатора «Фотосенс» в диапазоне от 10 -5 г/л до 5*10 -3 г/л. Для повышения точности калибровочной кривой необходимо провести более подробные измерения. Точность определения концентрации данным методом составляет 10 -5 г/л. При анализе спектрально-разрешенных видеокадров происходит съемка всего операционного поля. С каждого пикселя матрицы снимается информация о мощности флуоресценции от малого объема биоткани. Чувствительность и точность этого метода ниже, чем у метода микроспектрофолуометрии, так как на каждый пиксель попадает часть излучения от других областей биоткани, а также из ее глубины. Точность определения концентрации ФС этим методом примерно на порядок ниже, чем методом микроспектрофлуориметрии и составляет 10 -4 г/л. Оптимально использовать метод анализа спектрально-разрешенных видеокадров для получения общей картины распределения фотосенсибилизатора на глазном дне, а с помощью метода микроспектрофлуориметрии производить уточненные измерения на границах локализации новообразований. www. nsc. gpi. ru/lbs. html Результаты

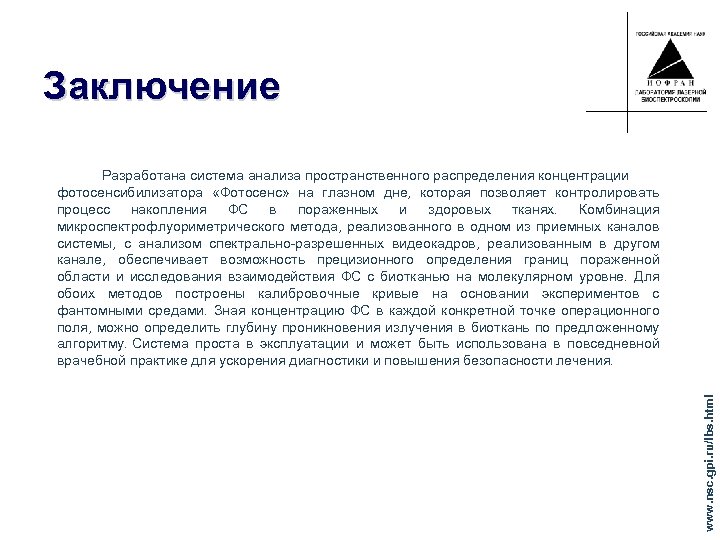

Заключение www. nsc. gpi. ru/lbs. html Разработана система анализа пространственного распределения концентрации фотосенсибилизатора «Фотосенс» на глазном дне, которая позволяет контролировать процесс накопления ФС в пораженных и здоровых тканях. Комбинация микроспектрофлуориметрического метода, реализованного в одном из приемных каналов системы, с анализом спектрально-разрешенных видеокадров, реализованным в другом канале, обеспечивает возможность прецизионного определения границ пораженной области и исследования взаимодействия ФС с биотканью на молекулярном уровне. Для обоих методов построены калибровочные кривые на основании экспериментов с фантомными средами. Зная концентрацию ФС в каждой конкретной точке операционного поля, можно определить глубину проникновения излучения в биоткань по предложенному алгоритму. Система проста в эксплуатации и может быть использована в повседневной врачебной практике для ускорения диагностики и повышения безопасности лечения.

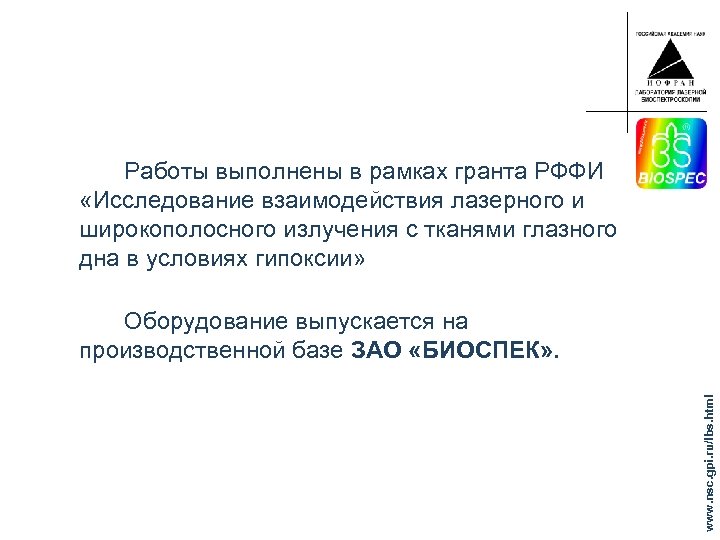

Работы выполнены в рамках гранта РФФИ «Исследование взаимодействия лазерного и широкополосного излучения с тканями глазного дна в условиях гипоксии» www. nsc. gpi. ru/lbs. html Оборудование выпускается на производственной базе ЗАО «БИОСПЕК» .
