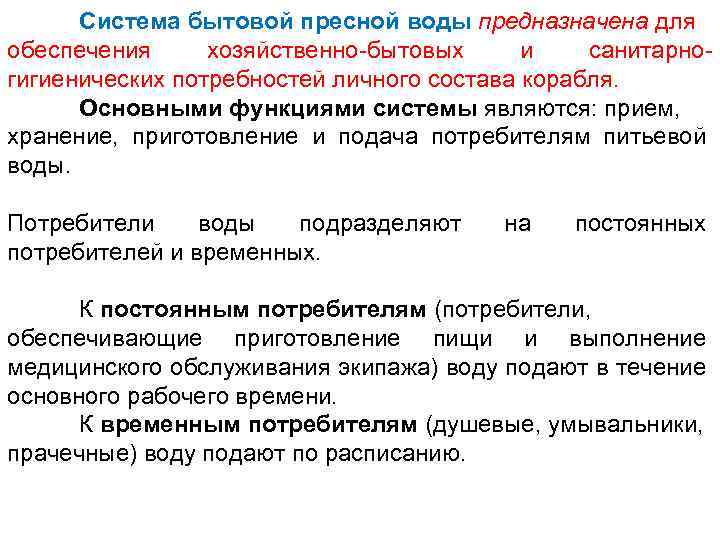

Система бытовой пресной воды предназначена для обеспечения хозяйственно-бытовых и санитарногигиенических потребностей личного состава корабля. Система бытовой пресной воды предназначена для обеспечения хозяйственно-бытовых и санитарногигиенических потребностей личного состава корабля. Основными функциями системы являются: прием, хранение, приготовление и подача потребителям питьевой воды. Потребители воды подразделяют потребителей и временных. на постоянных К постоянным потребителям (потребители, обеспечивающие приготовление пищи и выполнение медицинского обслуживания экипажа) воду подают в течение основного рабочего времени. К временным потребителям (душевые, умывальники, прачечные) воду подают по расписанию.

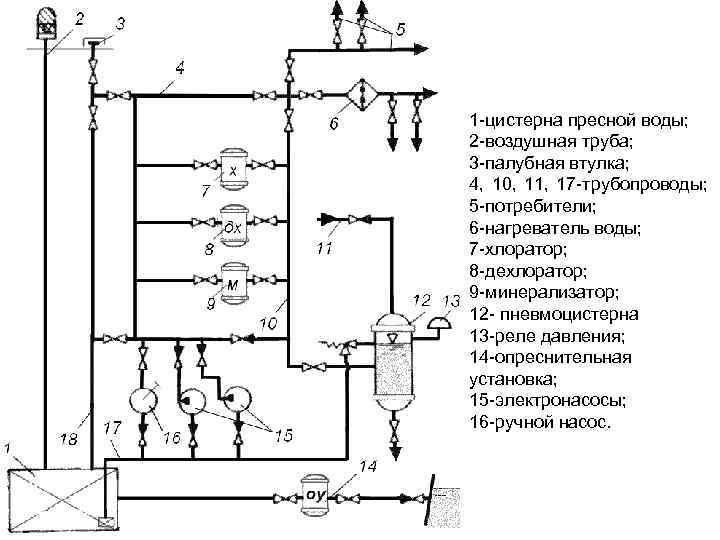

1 -цистерна пресной воды; 2 -воздушная труба; 3 -палубная втулка; 4, 10, 11, 17 1 -цистерна пресной воды; 2 -воздушная труба; 3 -палубная втулка; 4, 10, 11, 17 -трубопроводы; 5 -потребители; 6 -нагреватель воды; 7 -хлоратор; 8 -дехлоратор; 9 -минерализатор; 12 - пневмоцистерна 13 -реле давления; 14 -опреснительная установка; 15 -электронасосы; 16 -ручной насос.

1 -клапан слива; 2 -фланец к расходному трубопроводу; 3 -водомерная колонка; 4 -корпус; 5 1 -клапан слива; 2 -фланец к расходному трубопроводу; 3 -водомерная колонка; 4 -корпус; 5 -манометр; 6 -невозвратно-запорный клапан подвода воздуха; 7 -реле давления; 8 -днище

Принцип действия системы бытовой пресной воды. Система состоит из насосов 15, которые из цистерны Принцип действия системы бытовой пресной воды. Система состоит из насосов 15, которые из цистерны 1 по приёмному трубопроводу 17 подают воду к потребителям 5 непосредственно по трубопроводу 10 или через пневмоцистерну 12. При сомнении в качестве принятой пресной воды производят её обеззараживание (хлорирование) при помощи установки типа ОВХ 1, которая состоит из хлоратора 7 и дехлоратора 8. При этом воду прокачивают насосом 15 из цистерны 1 по трубопроводу 17, 10 через хлоратор 7 и по трубопроводу 18 обратно в цистерну 1 и далее по замкнутому циклу до окончания обеззараживания полного объёма принятой воды. Для дехлорирования воды (удаления остатков хлора в обеззараженной воде) прокачивают воду через дехлоратор 8 насосом 15 по трубопроводу 17 и 10 и далее по трубопроводу 4 подают к потребителям 5. Для обеспечения такого движения воды на трубопроводах 10, 18 и 17 предусмотрены запорные клапаны. Дехлоратор 8 заполняют углем марки БМУ-Б. Приём воды в цистерну 1 и выдачу воды из неё на другой внешний объект осуществляют через палубную втулку 3 по трубопроводу 18. Для вентиляции цистерны 1 (удаление воздуха приёме воды) используют воздушную трубу 2. Перед приемом воды в цистерны убеждаются в ее пригодности, для чего проверяют паспорт на воду с судна – водолея.

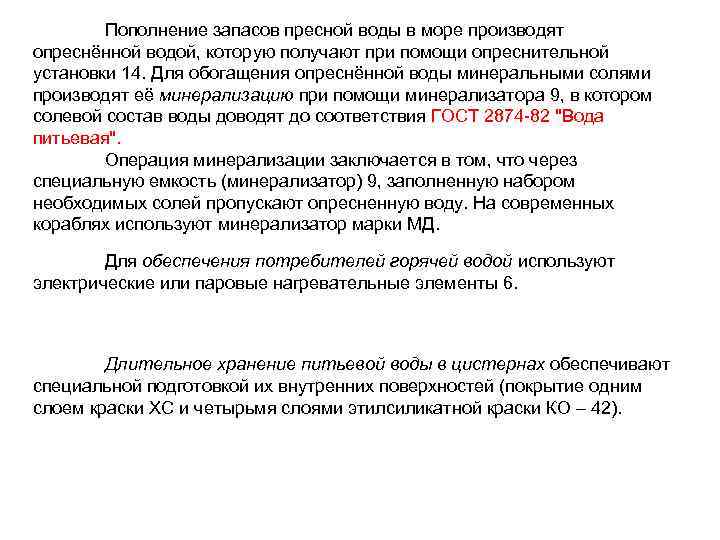

Пополнение запасов пресной воды в море производят опреснённой водой, которую получают при помощи опреснительной Пополнение запасов пресной воды в море производят опреснённой водой, которую получают при помощи опреснительной установки 14. Для обогащения опреснённой воды минеральными солями производят её минерализацию при помощи минерализатора 9, в котором солевой состав воды доводят до соответствия ГОСТ 2874 -82 "Вода питьевая". Операция минерализации заключается в том, что через специальную емкость (минерализатор) 9, заполненную набором необходимых солей пропускают опресненную воду. На современных кораблях используют минерализатор марки МД. Для обеспечения потребителей горячей водой используют электрические или паровые нагревательные элементы 6. Длительное хранение питьевой воды в цистернах обеспечивают специальной подготовкой их внутренних поверхностей (покрытие одним слоем краски ХС и четырьмя слоями этилсиликатной краски КО – 42).

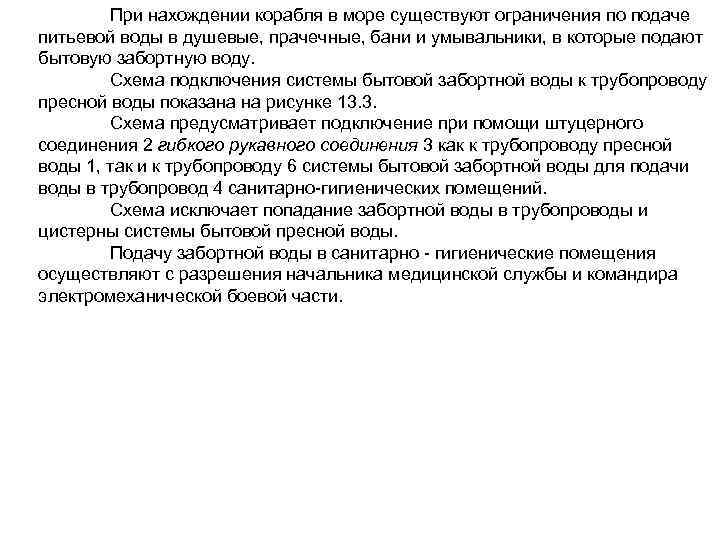

При нахождении корабля в море существуют ограничения по подаче питьевой воды в душевые, прачечные, При нахождении корабля в море существуют ограничения по подаче питьевой воды в душевые, прачечные, бани и умывальники, в которые подают бытовую забортную воду. Схема подключения системы бытовой забортной воды к трубопроводу пресной воды показана на рисунке 13. 3. Схема предусматривает подключение при помощи штуцерного соединения 2 гибкого рукавного соединения 3 как к трубопроводу пресной воды 1, так и к трубопроводу 6 системы бытовой забортной воды для подачи воды в трубопровод 4 санитарно-гигиенических помещений. Схема исключает попадание забортной воды в трубопроводы и цистерны системы бытовой пресной воды. Подачу забортной воды в санитарно - гигиенические помещения осуществляют с разрешения начальника медицинской службы и командира электромеханической боевой части.

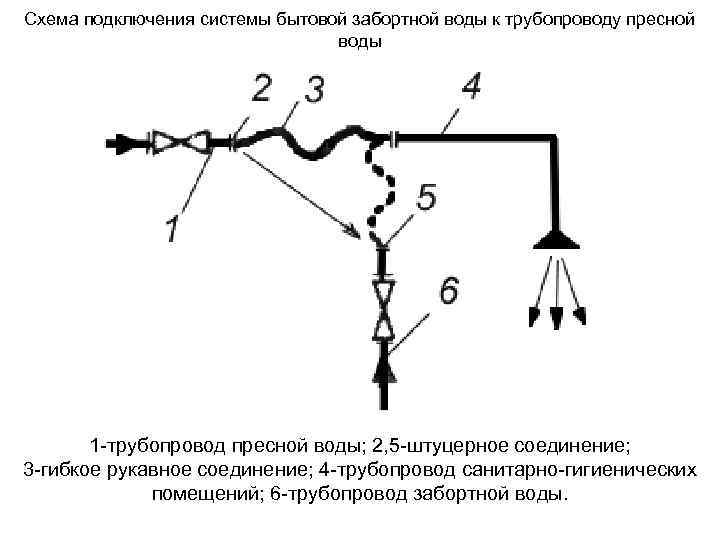

Схема подключения системы бытовой забортной воды к трубопроводу пресной воды 1 -трубопровод пресной воды; Схема подключения системы бытовой забортной воды к трубопроводу пресной воды 1 -трубопровод пресной воды; 2, 5 -штуцерное соединение; 3 -гибкое рукавное соединение; 4 -трубопровод санитарно-гигиенических помещений; 6 -трубопровод забортной воды.

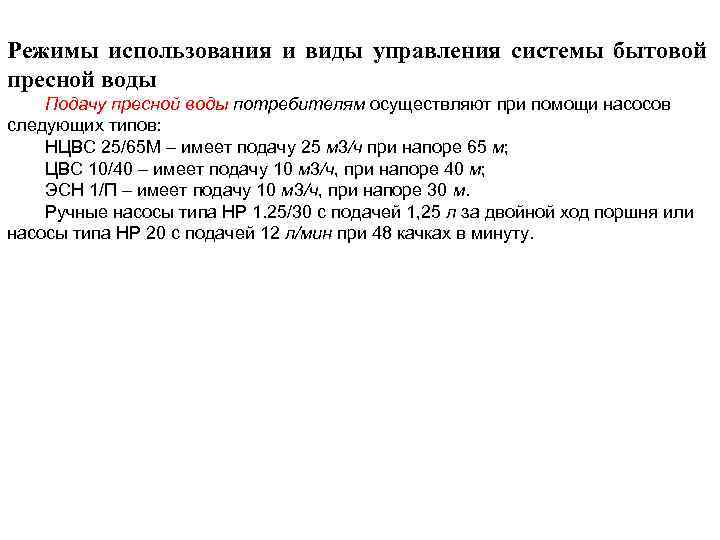

Режимы использования и виды управления системы бытовой пресной воды Подачу пресной воды потребителям осуществляют Режимы использования и виды управления системы бытовой пресной воды Подачу пресной воды потребителям осуществляют при помощи насосов следующих типов: НЦВС 25/65 М – имеет подачу 25 м 3/ч при напоре 65 м; ЦВС 10/40 – имеет подачу 10 м 3/ч, при напоре 40 м; ЭСН 1/П – имеет подачу 10 м 3/ч, при напоре 30 м. Ручные насосы типа НР 1. 25/30 с подачей 1, 25 л за двойной ход поршня или насосы типа НР 20 с подачей 12 л/мин при 48 качках в минуту.

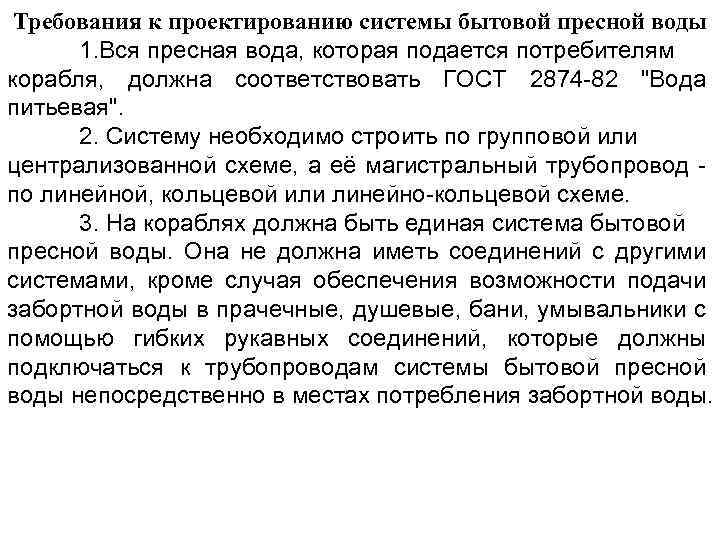

Требования к проектированию системы бытовой пресной воды 1. Вся пресная вода, которая подается потребителям Требования к проектированию системы бытовой пресной воды 1. Вся пресная вода, которая подается потребителям корабля, должна соответствовать ГОСТ 2874 -82 "Вода питьевая". 2. Систему необходимо строить по групповой или централизованной схеме, а её магистральный трубопровод по линейной, кольцевой или линейно-кольцевой схеме. 3. На кораблях должна быть единая система бытовой пресной воды. Она не должна иметь соединений с другими системами, кроме случая обеспечения возможности подачи забортной воды в прачечные, душевые, бани, умывальники с помощью гибких рукавных соединений, которые должны подключаться к трубопроводам системы бытовой пресной воды непосредственно в местах потребления забортной воды.

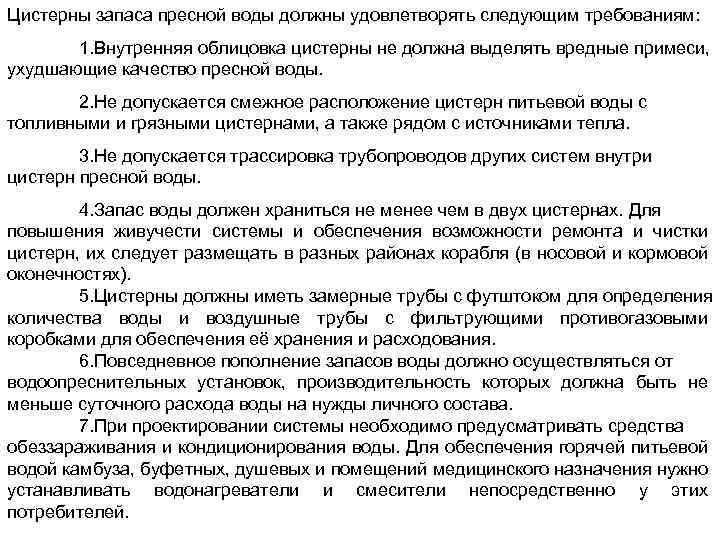

Цистерны запаса пресной воды должны удовлетворять следующим требованиям: 1. Внутренняя облицовка цистерны не должна Цистерны запаса пресной воды должны удовлетворять следующим требованиям: 1. Внутренняя облицовка цистерны не должна выделять вредные примеси, ухудшающие качество пресной воды. 2. Не допускается смежное расположение цистерн питьевой воды с топливными и грязными цистернами, а также рядом с источниками тепла. 3. Не допускается трассировка трубопроводов других систем внутри цистерн пресной воды. 4. Запас воды должен храниться не менее чем в двух цистернах. Для повышения живучести системы и обеспечения возможности ремонта и чистки цистерн, их следует размещать в разных районах корабля (в носовой и кормовой оконечностях). 5. Цистерны должны иметь замерные трубы с футштоком для определения количества воды и воздушные трубы с фильтрующими противогазовыми коробками для обеспечения её хранения и расходования. 6. Повседневное пополнение запасов воды должно осуществляться от водоопреснительных установок, производительность которых должна быть не меньше суточного расхода воды на нужды личного состава. 7. При проектировании системы необходимо предусматривать средства обеззараживания и кондиционирования воды. Для обеспечения горячей питьевой водой камбуза, буфетных, душевых и помещений медицинского назначения нужно устанавливать водонагреватели и смесители непосредственно у этих потребителей.

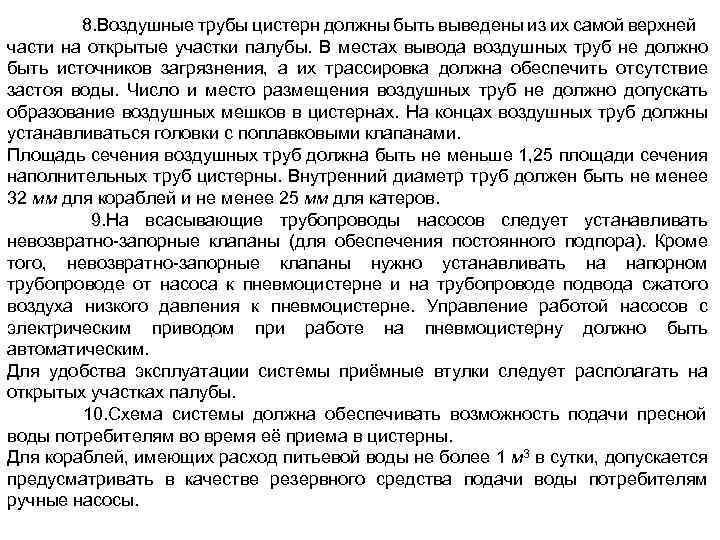

8. Воздушные трубы цистерн должны быть выведены из их самой верхней части на открытые 8. Воздушные трубы цистерн должны быть выведены из их самой верхней части на открытые участки палубы. В местах вывода воздушных труб не должно быть источников загрязнения, а их трассировка должна обеспечить отсутствие застоя воды. Число и место размещения воздушных труб не должно допускать образование воздушных мешков в цистернах. На концах воздушных труб должны устанавливаться головки с поплавковыми клапанами. Площадь сечения воздушных труб должна быть не меньше 1, 25 площади сечения наполнительных труб цистерны. Внутренний диаметр труб должен быть не менее 32 мм для кораблей и не менее 25 мм для катеров. 9. На всасывающие трубопроводы насосов следует устанавливать невозвратно-запорные клапаны (для обеспечения постоянного подпора). Кроме того, невозвратно-запорные клапаны нужно устанавливать на напорном трубопроводе от насоса к пневмоцистерне и на трубопроводе подвода сжатого воздуха низкого давления к пневмоцистерне. Управление работой насосов с электрическим приводом при работе на пневмоцистерну должно быть автоматическим. Для удобства эксплуатации системы приёмные втулки следует располагать на открытых участках палубы. 10. Схема системы должна обеспечивать возможность подачи пресной воды потребителям во время её приема в цистерны. Для кораблей, имеющих расход питьевой воды не более 1 м 3 в сутки, допускается предусматривать в качестве резервного средства подачи воды потребителям ручные насосы.

Основные тенденции направления развития элементов системы бытовой пресной воды. Планируется установить более унифицированную систему Основные тенденции направления развития элементов системы бытовой пресной воды. Планируется установить более унифицированную систему управления системой бытовой пресной воды, с помощью новых компьютерных систем.

Особенности расчета системы бытовой пресной воды Расчет системы состоит в определении объема цистерн пресной Особенности расчета системы бытовой пресной воды Расчет системы состоит в определении объема цистерн пресной воды, объема пневмоцистерны и решении обратной задачи гидравлического расчета. Объем минимального возимого в цистернах запаса пресной воды определяют по формуле: где kзап = 0, 1 0, 2 - доля запасных мест от штатной численности личного состава; nлс - штатная численность личного состава; Vч – объем пресной воды на одного человека, м 3, который определяют из выражения: Vч = qo + qсо чел. где - число суток автономного плавания для катеров, сут (для остальных кораблей = 3); qo - норма расхода питьевой воды на одного человека в сутки, м 3/сут чел; . qсо – норма запаса пресной воды для специальной обработки корабля, м 3/сут При проектировании системы следует добиваться наибольшего значения полезного объема пневмоцистерны, то есть объема, заключенного между нижним и верхним уровнем её наполнения водой. Полезный объем пневмоцистерны

где ппц - число одновременно работающих пневмоцистерн; nч - число заполнений пневмоцистерны в течение где ппц - число одновременно работающих пневмоцистерн; nч - число заполнений пневмоцистерны в течение одного часа; - средний часовой расход воды на корабле в м 3/ч чел, который может быть определён из выражения: Здесь t- количество часов в сутки, за которые расходуется суточная норма воды (для системы питьевой воды t = 18 ч), ч. V 2 P 2 = V 1 P 1, где V 2 - объем воздуха в цистерне при верхнем уровне наполнения; P 2 - наибольшее давление сжатого воздуха при верхнем уровне наполнения; V 1 - объем воздуха в цистерне при нижнем уровне наполнения; P 1 - начальное давление сжатого воздуха при нижнем уровне наполнения пневмоцистерны.

V 1 = Vп+ V 2, где Vп - полезный объем цистерны. V 1 = Vп+ V 2, где Vп - полезный объем цистерны.

Vпц = V 0 + Vп +V 2, где V 0 - объем воды Vпц = V 0 + Vп +V 2, где V 0 - объем воды при начальном наполнении цистерны, который с учётом опыта эксплуатации принимается равным: V 0 = 0, 125 Vп. где D – внутренний диаметр цилиндра пневмоцистерны, м. При оптимальном отношении Р 2/P 1 = 2, коэффициент m = 1 и тогда объем пневмоцистерны будет равен

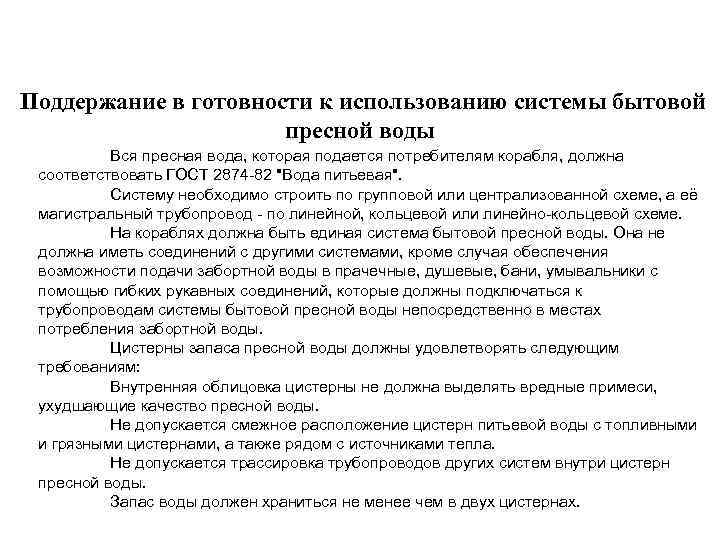

Поддержание в готовности к использованию системы бытовой пресной воды Вся пресная вода, которая подается Поддержание в готовности к использованию системы бытовой пресной воды Вся пресная вода, которая подается потребителям корабля, должна соответствовать ГОСТ 2874 -82 "Вода питьевая". Систему необходимо строить по групповой или централизованной схеме, а её магистральный трубопровод - по линейной, кольцевой или линейно-кольцевой схеме. На кораблях должна быть единая система бытовой пресной воды. Она не должна иметь соединений с другими системами, кроме случая обеспечения возможности подачи забортной воды в прачечные, душевые, бани, умывальники с помощью гибких рукавных соединений, которые должны подключаться к трубопроводам системы бытовой пресной воды непосредственно в местах потребления забортной воды. Цистерны запаса пресной воды должны удовлетворять следующим требованиям: Внутренняя облицовка цистерны не должна выделять вредные примеси, ухудшающие качество пресной воды. Не допускается смежное расположение цистерн питьевой воды с топливными и грязными цистернами, а также рядом с источниками тепла. Не допускается трассировка трубопроводов других систем внутри цистерн пресной воды. Запас воды должен храниться не менее чем в двух цистернах.

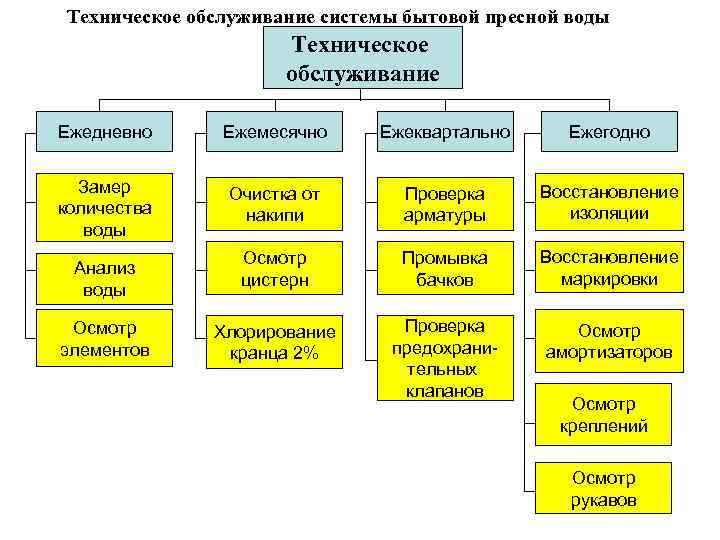

Техническое обслуживание системы бытовой пресной воды Техническое обслуживание Ежедневно Ежемесячно Ежеквартально Ежегодно Замер количества Техническое обслуживание системы бытовой пресной воды Техническое обслуживание Ежедневно Ежемесячно Ежеквартально Ежегодно Замер количества воды Очистка от накипи Проверка арматуры Восстановление изоляции Осмотр цистерн Промывка бачков Восстановление маркировки Хлорирование кранца 2% Проверка предохранительных клапанов Осмотр амортизаторов Анализ воды Осмотр элементов Осмотр креплений Осмотр рукавов

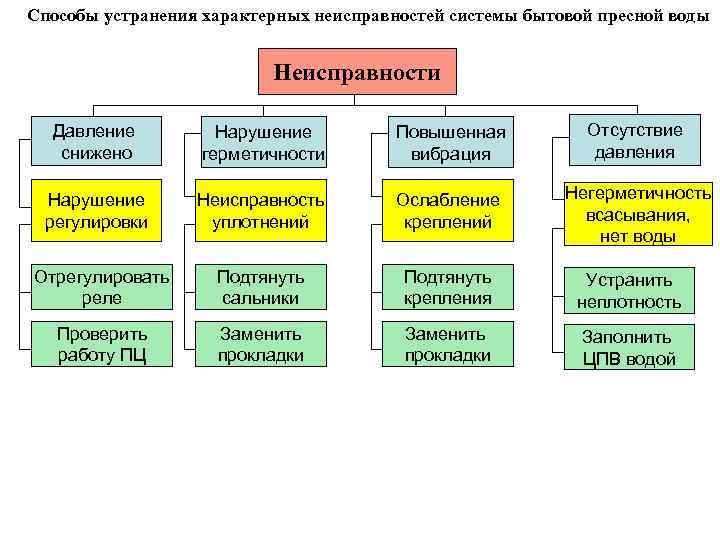

Способы устранения характерных неисправностей системы бытовой пресной воды Неисправности Давление снижено Нарушение герметичности Повышенная Способы устранения характерных неисправностей системы бытовой пресной воды Неисправности Давление снижено Нарушение герметичности Повышенная вибрация Отсутствие давления Нарушение регулировки Неисправность уплотнений Ослабление креплений Негерметичность всасывания, нет воды Отрегулировать реле Подтянуть сальники Подтянуть крепления Устранить неплотность Проверить работу ПЦ Заменить прокладки Заполнить ЦПВ водой
