Система безопасности СОС-95 является цифровой адресной системой сбора

Система безопасности СОС-95 является цифровой адресной системой сбора информации. Она предназначена для построения следующих систем: • Охранно-пожарной сигнализации • Диспетчерского управления и контроля • Сбора инженерных параметров • Контроля затоплений • Контроля доступа • Оповещения и громкой связи

СОС-95 Характерной особенностью системы является тот факт, что питание всех устройств и информационный обмен осуществляется по двухпроводной линии. Это дает возможность уменьшить число кабельных прокладок, организовать централизованное питание, а также, упрощает монтаж системы.

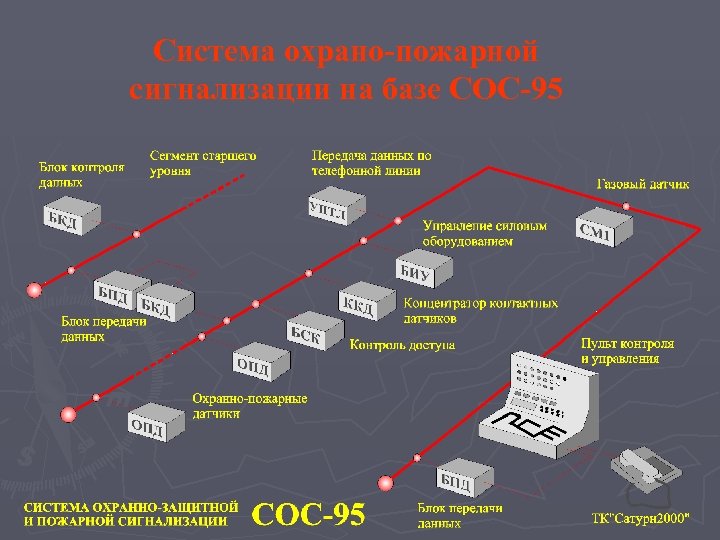

Система охрано-пожарной сигнализации на базе СОС-95

Интеграция с любой SCADA системой посредством OPC сервера Любой контроллер, выпускаемый в МНПП Сатурн имеет OPC сервер соответствующий спецификации OPC DA 2. 0 Это позволяет интегрировать СОС-95 в любую современную SCADA систему.

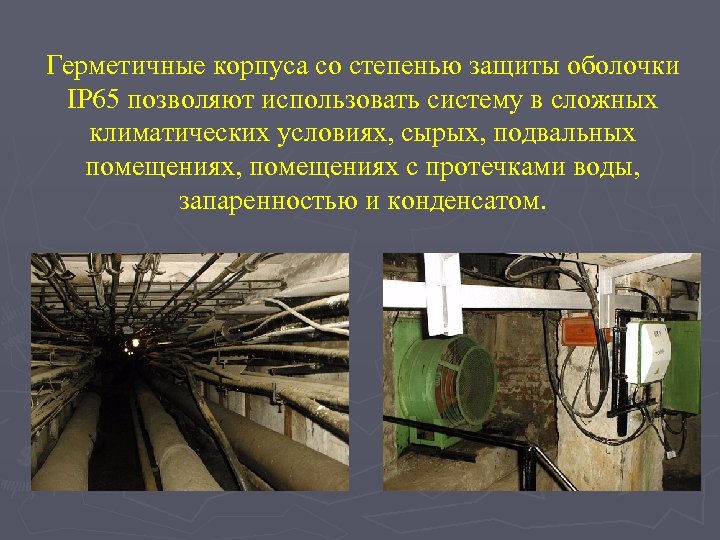

Герметичные корпуса со степенью защиты оболочки IP 65 позволяют использовать систему в сложных климатических условиях, сырых, подвальных помещениях, помещениях с протечками воды, запаренностью и конденсатом.

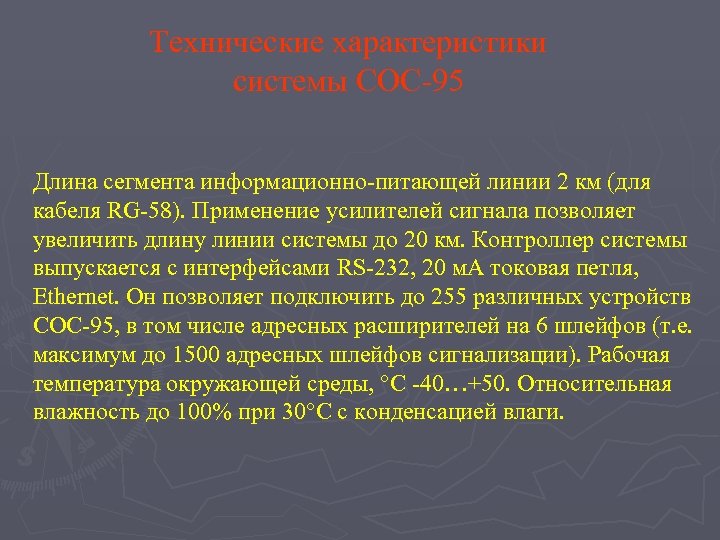

Технические характеристики системы СОС-95 Длина сегмента информационно-питающей линии 2 км (для кабеля RG-58). Применение усилителей сигнала позволяет увеличить длину линии системы до 20 км. Контроллер системы выпускается с интерфейсами RS-232, 20 м. А токовая петля, Ethernet. Он позволяет подключить до 255 различных устройств СОС-95, в том числе адресных расширителей на 6 шлейфов (т. е. максимум до 1500 адресных шлейфов сигнализации). Рабочая температура окружающей среды, °С -40…+50. Относительная влажность до 100% при 30°С с конденсацией влаги.

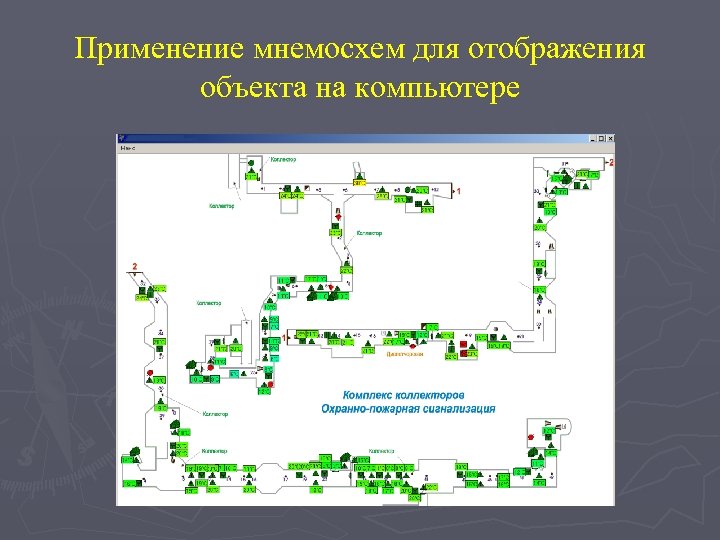

Применение мнемосхем для отображения объекта на компьютере

Сетевое программное обеспечение позволяет организовать несколько рабочих мест с индивидуальными настройками.

Система диспетчерского управления • Управление и контроль состояния оборудования • Реализация алгоритмов автоматического управления • Подсчет и накопление статистической информации • Интеграция с информационной сетью СОС-95 • Гибкое программирование параметров работы оборудования

Система диспетчерского управления СДУ «Сатурн» предназначена для дистанционного ручного и автоматического управления и контроля состояния технологического оборудования протяженных объектов: -Систем вентиляции и кондиционирования; -Водоудаления; -Систем рабочего и аварийного освещения; -Сигнализации загазованности; -Работы вводно-распределительных устройств; -Систем тепло- и водоснабжения. Документирование всех сообщений о работе аппаратуры и действиях персонала дает возможность проследующей статистической обработки накопленной информации для восстановления динамики развития аварийной ситуации. Статистическая обработка, также, позволяет выявлять пиковые нагрузки в контролируемом оборудовании и, в дальнейшем, принимать меры по недопущению подобных ситуаций, производить анализ интенсивности износа оборудования для точного планирования работ по техническому обслуживанию.

Система диспетчерского управления информационная сеть диспетчерского управления БУи. К БСУ управление информационные оборудованием сигналы До 16 комплектов Пульт управления Структура системы диспетчерского управления Формирование команды управления оператором системы

Система диспетчерского управления информационная сеть диспетчерского управления БУи. К БСУ БУи. К управление информационные оборудованием сигналы До 16 комплектов Пульт управления Структура системы диспетчерского управления Автоматическое управление оборудованием БСУ

Система Комплексной Безопасности Взрывозащищенная ОБЛАСТЬ ПРИМЕНЕНИЯ: Взрывоопасные зоны (помещения или наружная установка), согласно маркировке взрывозащиты 1 Exibd. IIAT 4 X. Например, котельные, работающие на природном газе, коммуникационные коллектора, где возможно скопление горючего газа.

Система производит обнаружение: n n n Превышения установленных значений довзрывоопасных концентраций метана в воздухе Появления признаков нарушителя на охраняемых объектах Появления признаков пожара на охраняемых объектах

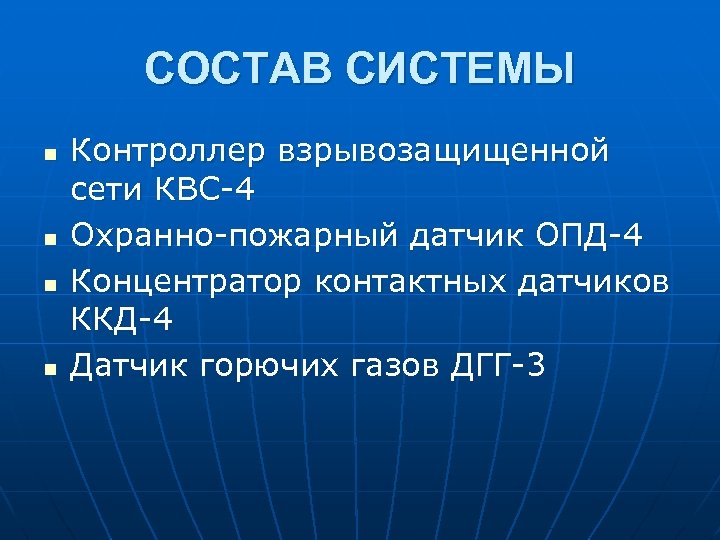

СОСТАВ СИСТЕМЫ n n Контроллер взрывозащищенной сети КВС-4 Охранно-пожарный датчик ОПД-4 Концентратор контактных датчиков ККД-4 Датчик горючих газов ДГГ-3

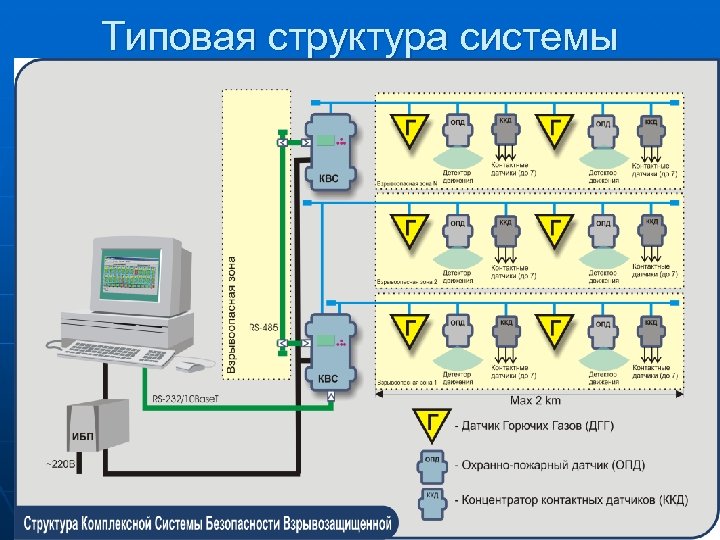

Типовая структура системы

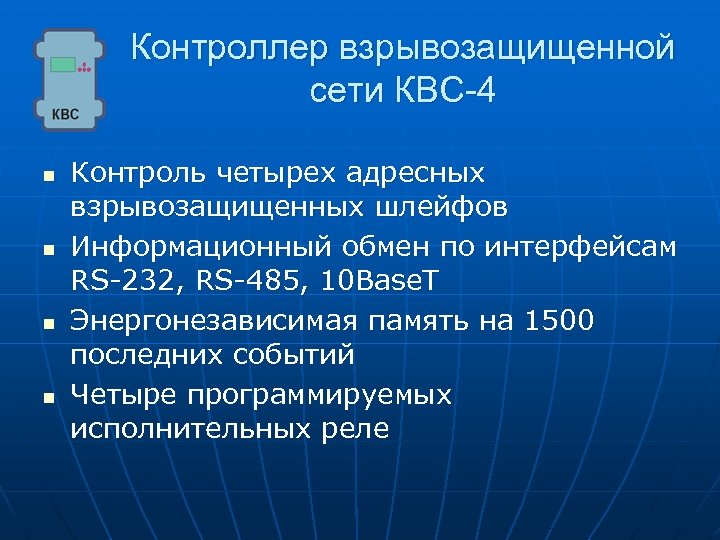

Контроллер взрывозащищенной сети КВС-4 n n Контроль четырех адресных взрывозащищенных шлейфов Информационный обмен по интерфейсам RS-232, RS-485, 10 Base. T Энергонезависимая память на 1500 последних событий Четыре программируемых исполнительных реле

Датчик горючих газов ДГГ-3 n n n Сигнализация о превышении установленных значений концентраций горючих газов, паров горючих жидкостей в воздухе Измерение концентрации горючих газов и паров горючих жидкостей Индикация достижения пороговой концентрации, нормальной работы, отказов электронной схемы Электронная подстройка чувствительности и «нуля» измерительного преобразователя Измерение температуры окружающей среды

Охранно-пожарный датчик ОПД-4 n n n Обнаружение движущихся объектов в двух зонах Дистанционно программируемые пороги срабатывания для каждой зоны Определение направления движения, скорости, размера объекта Интеллектуальная система фильтрации различных помех (от падающих капель, ламп дневного света и др. ) Измерение температуры окружающей среды

Концентратор контактных датчиков ККД-4 n n n Подключение до 7 шлейфов Работа с пассивными и активными извещателями (дымовые и т. п. ) Поддерживается 2 -х полярная схема включения извещателей с оконечным диодом (совместимость с шлейфами ППК-2) Возможность измерения сопротивления шлейфов, напряжения в шлейфах Возможность дистанционной настройки режима работы каждого шлейфа Измерение температуры окружающей среды

Система лифтового диспетчерского контроля и связи СЛДКС-1

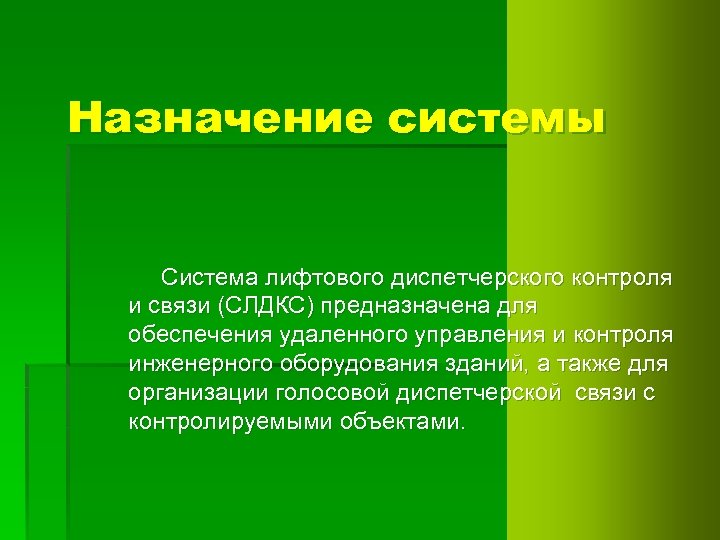

Назначение системы Система лифтового диспетчерского контроля и связи (СЛДКС) предназначена для обеспечения удаленного управления и контроля инженерного оборудования зданий, а также для организации голосовой диспетчерской связи с контролируемыми объектами.

Контроль и защита лифтового оборудования § Защита электродвигателя лифта от перекоса фаз и от смены порядка входных питающих фаз § Устройство безопасности для защиты лифта от несанкционированного проникновения § Устройство контроля скорости лифта § Контроль температуры электродвигателя § Отключение лифта по команде из диспетчерской § Все защитные устройства останавливают лифт при появлении неисправности. § Контроль отдельных сигналов лифта для определения возникающей неисправности, не связанной с защитными устройствами. § Оповещение диспетчера о возникновении любой неисправности или остановке лифта.

Охранная сигнализация § § § Охранная сигнализация позволяет своевременно определить проникновение в охраняемые помещения. К контролируемым параметрам относятся: Входные двери и незащищенные окна машинного помещения лифта. Входные двери подвальных помещений. Входные двери помещений электрощитовых. Входные двери и люки чердачных помещений. Выходы на крышу.

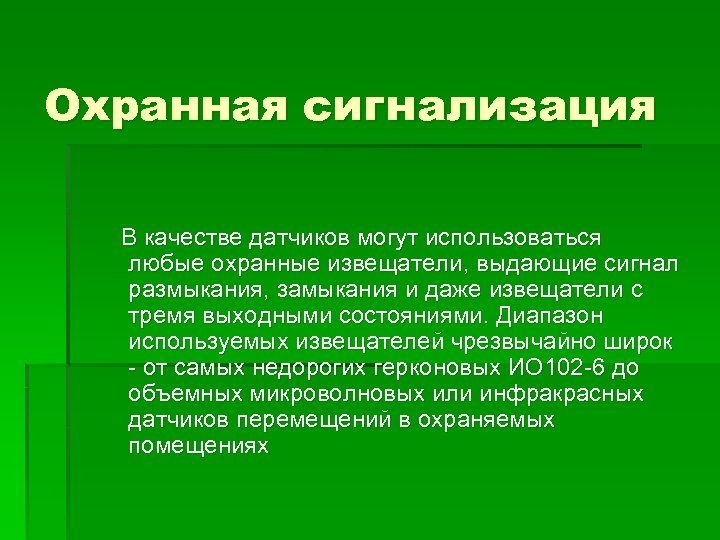

Охранная сигнализация В качестве датчиков могут использоваться любые охранные извещатели, выдающие сигнал размыкания, замыкания и даже извещатели с тремя выходными состояниями. Диапазон используемых извещателей чрезвычайно широк - от самых недорогих герконовых ИО 102 -6 до объемных микроволновых или инфракрасных датчиков перемещений в охраняемых помещениях

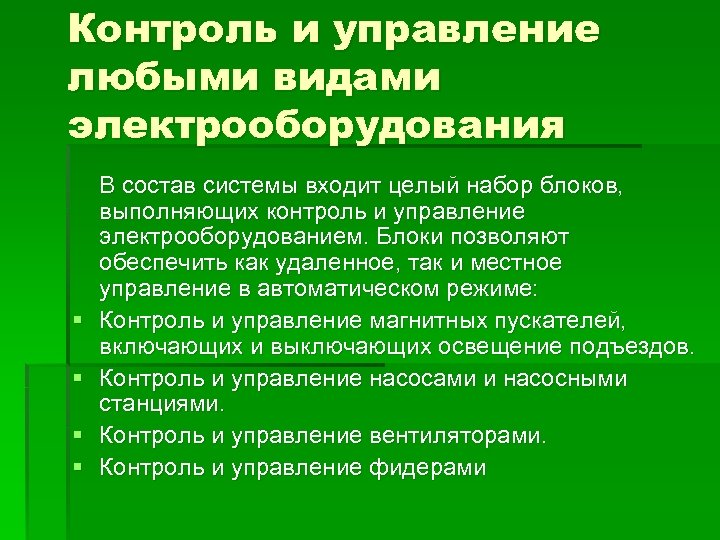

Контроль и управление любыми видами электрооборудования § § В состав системы входит целый набор блоков, выполняющих контроль и управление электрооборудованием. Блоки позволяют обеспечить как удаленное, так и местное управление в автоматическом режиме: Контроль и управление магнитных пускателей, включающих и выключающих освещение подъездов. Контроль и управление насосами и насосными станциями. Контроль и управление вентиляторами. Контроль и управление фидерами

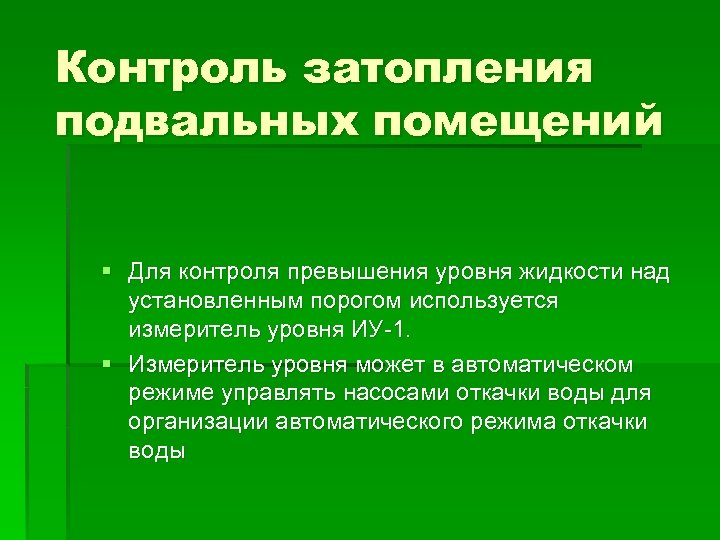

Контроль затопления подвальных помещений § Для контроля превышения уровня жидкости над установленным порогом используется измеритель уровня ИУ-1. § Измеритель уровня может в автоматическом режиме управлять насосами откачки воды для организации автоматического режима откачки воды

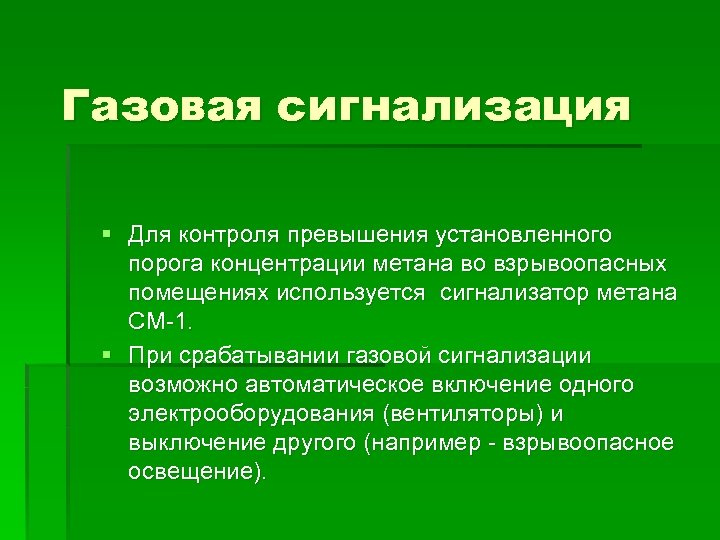

Газовая сигнализация § Для контроля превышения установленного порога концентрации метана во взрывоопасных помещениях используется сигнализатор метана СМ-1. § При срабатывании газовой сигнализации возможно автоматическое включение одного электрооборудования (вентиляторы) и выключение другого (например - взрывоопасное освещение).

Контроль потребления холодной воды Для контроля потребления холодной воды дом оснащается водосчетчиком с импульсным выходом и датчиком давления со стандартным токовым выходом. Это позволяет: § Измерить объем потребления холодной воды (итог всего и за час). § Измерить интенсивность потребления холодной воды. § Выполнить контроль давления в трубопроводе холодной воды

Контроль потребления тепловой энергии Для контроля потребления тепловой энергии используется тепловычислитель ИВК-59. Тепловычислитель позволяет выполнить коммерческий учет следующих параметров: § Итог расхода в подающем трубопроводе (всего и за час). § Итог расхода в обратном трубопроводе (всего и за час). § Температура прямого трубопровода. § Температура обратного трубопровода. § Давление в прямом трубопроводе. § Давление в обратном трубопроводе. § Итог потребления тепла (всего и за час)

Контроль потребления электроэнергии Устанавливаемые блоки позволяют производить: § Контроль наличия и среднеквадратичного значения напряжения по трем фазам на вводах электроэнергии. § Учет электроэнергии, потребляемой на внутридомовые нужды Учет электроэнергии, потребляемой лифтовым оборудованием. § Учет поквартирного потребления электроэнергии

Голосовая диспетчерская связь § В любых контролируемых помещениях могут быть установлены переговорные устройства, обеспечивающие голосовую связь обслуживающего персонала с диспетчером. § Предусмотрен режим ручного и автоматического тест - контроля, позволяющий диспетчеру обнаруживать неисправности микрофона и громкоговорителя переговорных устройств

Расширение системы § В состав системы входят ряд дополнительных блоков, обеспечивающих подключение практически любых видов датчиков первичных устройств или любых интеллектуальных устройств с внешним интерфейсом: § Блок аналоговых датчиков позволяет подключить датчики, выдающие информацию в виде аналоговых сигналов (информационный параметр: напряжение или ток). § Блок передачи данных с последовательным интерфейсом «RS-232» для подсоединения интеллектуальных датчиков или блоков. § Блок передачи данных с последовательным интерфейсом «токовая петля» для подсоединения интеллектуальных датчиков или блоков. § Блок передачи данных с последовательным интерфейсом «RS-485» для подсоединения интеллектуальных датчиков или блоков. § Блок тарифицированных счетчиков позволяет подключать датчики и устройства, выдающие информацию в виде количества импульсов (электрический сигнал или «сухой контакт» ) или частоты. § Концентратор контактных датчиков позволяет подключать датчики и устройства, выдающие информацию в виде «сухой контакт» .

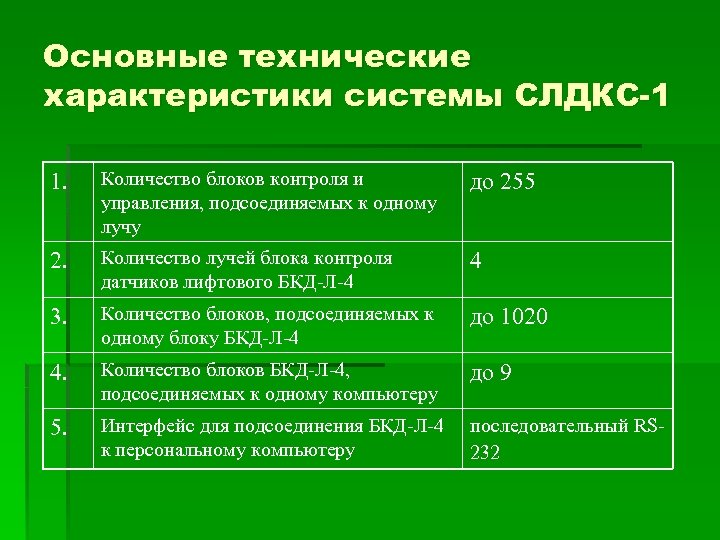

Основные технические характеристики системы СЛДКС-1 1. Количество блоков контроля и управления, подсоединяемых к одному лучу до 255 2. Количество лучей блока контроля датчиков лифтового БКД-Л-4 4 3. Количество блоков, подсоединяемых к одному блоку БКД-Л-4 до 1020 4. Количество блоков БКД-Л-4, подсоединяемых к одному компьютеру до 9 5. Интерфейс для подсоединения БКД-Л-4 к персональному компьютеру последовательный RS 232

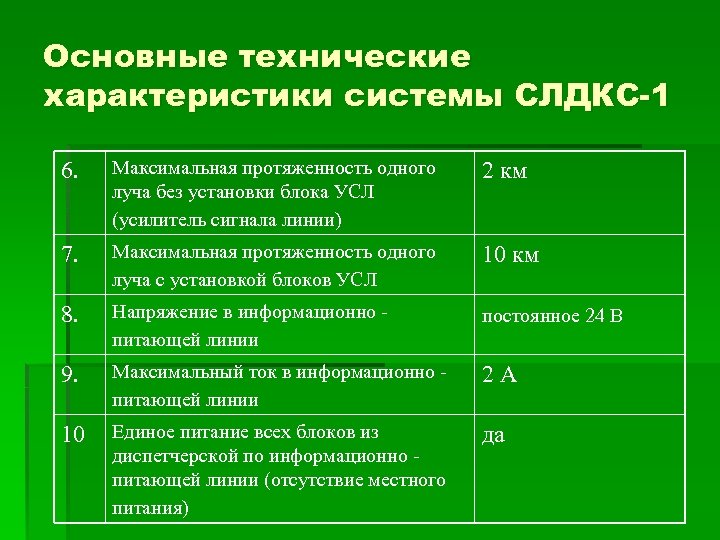

Основные технические характеристики системы СЛДКС-1 6. Максимальная протяженность одного луча без установки блока УСЛ (усилитель сигнала линии) 2 км 7. Максимальная протяженность одного луча с установкой блоков УСЛ 10 км 8. Напряжение в информационно питающей линии постоянное 24 В 9. Максимальный ток в информационно питающей линии 2 А 10 Единое питание всех блоков из диспетчерской по информационно питающей линии (отсутствие местного питания) да

Основные технические характеристики системы СЛДКС-1 11. Защита от короткого замыкания в линии да 12. Автоматическое восстановление работоспособности после пропадания короткого замыкания в линии да 13. Защита от наводок, вызываемых грозовыми разрядами (для воздушных прокладок линии) да 14. Режим работы непрерывный, круглосуточный 15. Способ подключения блоков к информационно - питающей линии параллельный

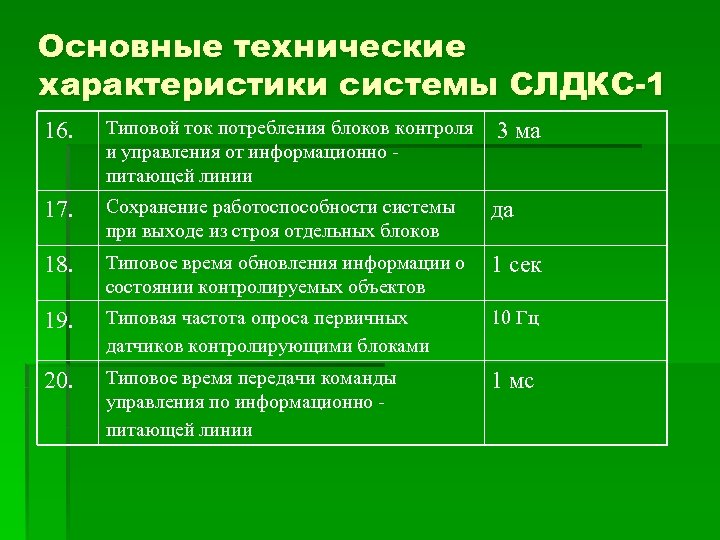

Основные технические характеристики системы СЛДКС-1 16. Типовой ток потребления блоков контроля и управления от информационно питающей линии 3 ма 17. Сохранение работоспособности системы при выходе из строя отдельных блоков да 18. Типовое время обновления информации о состоянии контролируемых объектов 1 сек 19. Типовая частота опроса первичных датчиков контролирующими блоками 10 Гц 20. Типовое время передачи команды управления по информационно питающей линии 1 мс

Основные технические характеристики системы СЛДКС-1 21. Проведение аварийно восстановительных, пусконаладочных и других видом работ без снятия питания да 22. Оперативный ремонт заменой отдельных блоков или плат без привлечения инженерного персонала да 23. Независимая работа системы диспетчеризации и диспетчерской голосовой связи да 24. Запись всех событий о работе системы на жесткий диск компьютера и последующий просмотр 14. 5 млн. событий на 1 ГБ жесткого диска

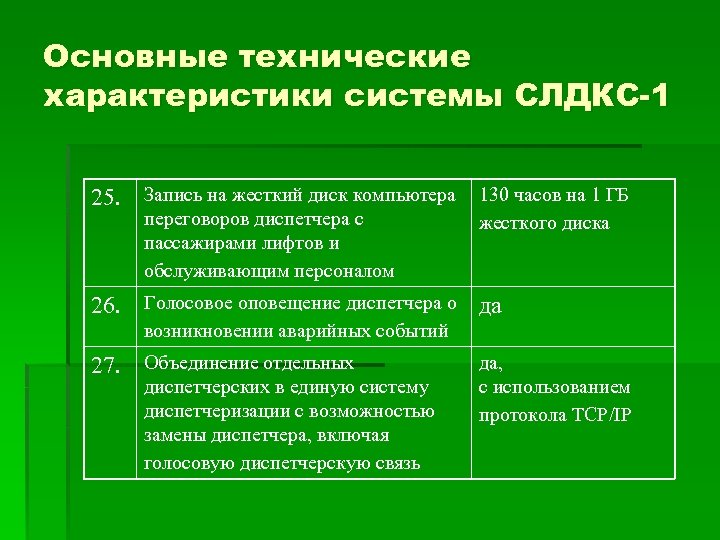

Основные технические характеристики системы СЛДКС-1 25. Запись на жесткий диск компьютера 130 часов на 1 ГБ переговоров диспетчера с пассажирами лифтов и обслуживающим персоналом жесткого диска 26. Голосовое оповещение диспетчера о да возникновении аварийных событий 27. Объединение отдельных диспетчерских в единую систему диспетчеризации с возможностью замены диспетчера, включая голосовую диспетчерскую связь да, с использованием протокола TCP/IP

Оборудование диспетчерской § Персональный компьютер (ПК) § Источник бесперебойного питания (ИБП) § Блок контроля датчиков лифтовой четырехлучевой (БКД-Л-4) § Блок питания для БКД-Л-4 (БП) § Блоки грозозащиты ГР-2

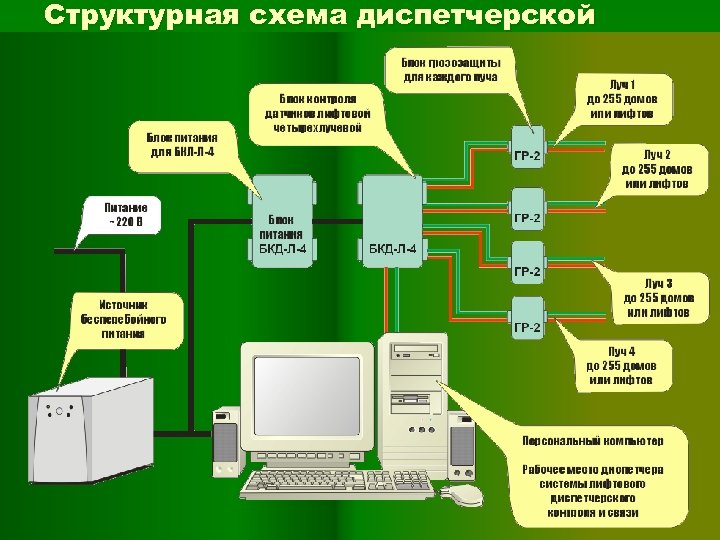

Структурная схема диспетчерской

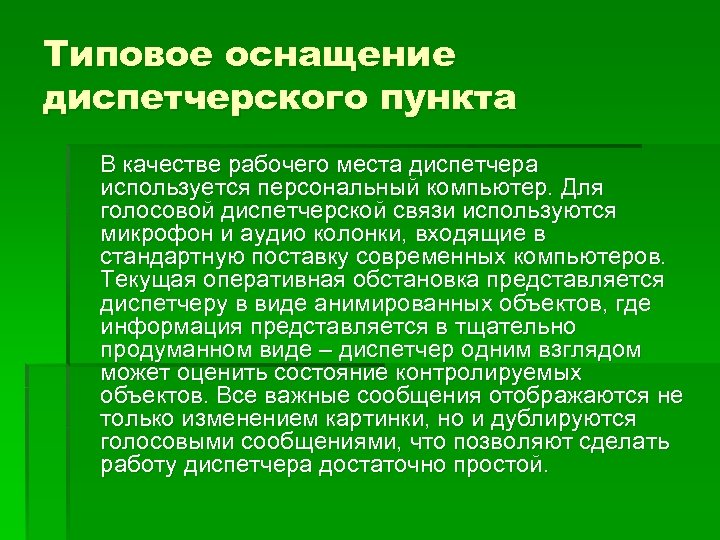

Типовое оснащение диспетчерского пункта В качестве рабочего места диспетчера используется персональный компьютер. Для голосовой диспетчерской связи используются микрофон и аудио колонки, входящие в стандартную поставку современных компьютеров. Текущая оперативная обстановка представляется диспетчеру в виде анимированных объектов, где информация представляется в тщательно продуманном виде – диспетчер одним взглядом может оценить состояние контролируемых объектов. Все важные сообщения отображаются не только изменением картинки, но и дублируются голосовыми сообщениями, что позволяют сделать работу диспетчера достаточно простой.

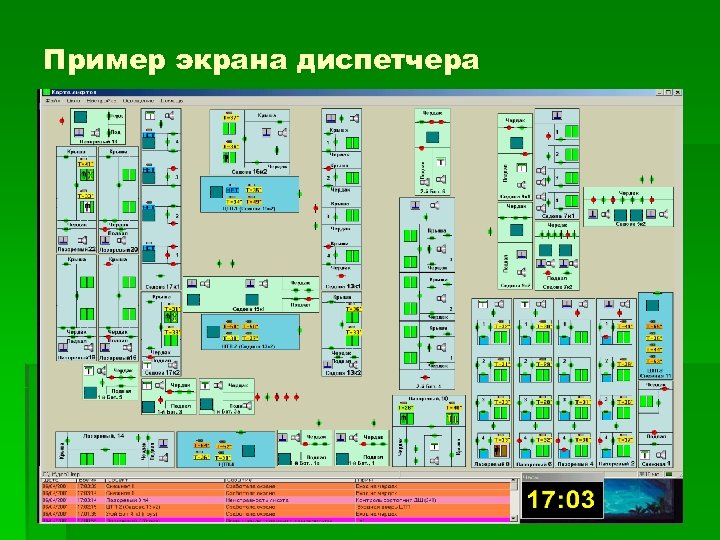

Пример экрана диспетчера

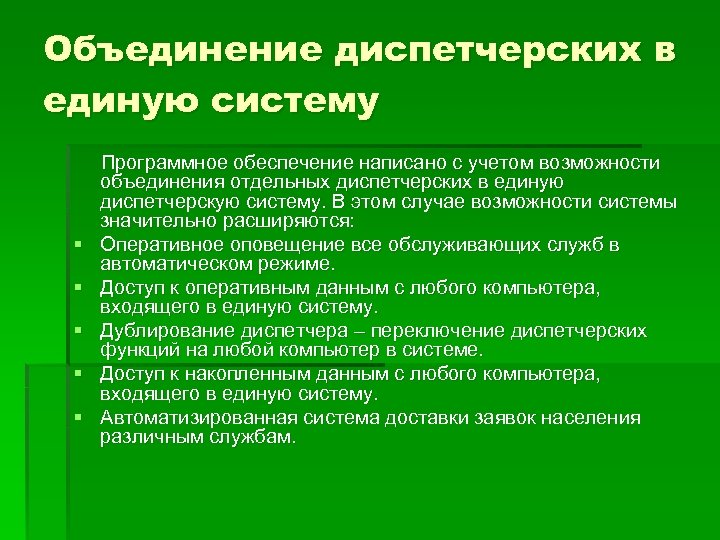

Объединение диспетчерских в единую систему § § § Программное обеспечение написано с учетом возможности объединения отдельных диспетчерских в единую диспетчерскую систему. В этом случае возможности системы значительно расширяются: Оперативное оповещение все обслуживающих служб в автоматическом режиме. Доступ к оперативным данным с любого компьютера, входящего в единую систему. Дублирование диспетчера – переключение диспетчерских функций на любой компьютер в системе. Доступ к накопленным данным с любого компьютера, входящего в единую систему. Автоматизированная система доставки заявок населения различным службам.

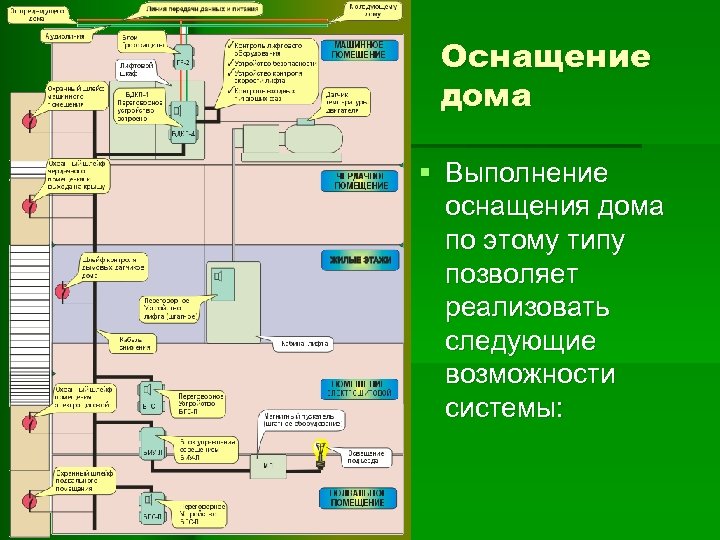

Оснащение дома § Выполнение оснащения дома по этому типу позволяет реализовать следующие возможности системы:

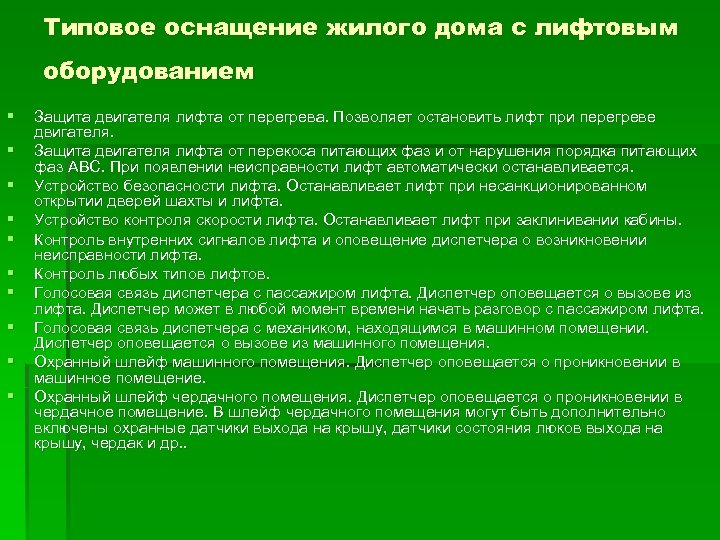

Типовое оснащение жилого дома с лифтовым оборудованием § § § § § Защита двигателя лифта от перегрева. Позволяет остановить лифт при перегреве двигателя. Защита двигателя лифта от перекоса питающих фаз и от нарушения порядка питающих фаз ABC. При появлении неисправности лифт автоматически останавливается. Устройство безопасности лифта. Останавливает лифт при несанкционированном открытии дверей шахты и лифта. Устройство контроля скорости лифта. Останавливает лифт при заклинивании кабины. Контроль внутренних сигналов лифта и оповещение диспетчера о возникновении неисправности лифта. Контроль любых типов лифтов. Голосовая связь диспетчера с пассажиром лифта. Диспетчер оповещается о вызове из лифта. Диспетчер может в любой момент времени начать разговор с пассажиром лифта. Голосовая связь диспетчера с механиком, находящимся в машинном помещении. Диспетчер оповещается о вызове из машинного помещения. Охранный шлейф машинного помещения. Диспетчер оповещается о проникновении в машинное помещение. Охранный шлейф чердачного помещения. Диспетчер оповещается о проникновении в чердачное помещение. В шлейф чердачного помещения могут быть дополнительно включены охранные датчики выхода на крышу, датчики состояния люков выхода на крышу, чердак и др. .

Типовое оснащение жилого дома с лифтовым оборудованием § Шлейф контроля дымовых датчиков дома. Диспетчер оповещается о срабатывании дымовых датчиков дома. В шлейф дымовых датчиков могут быть включены дополнительные охранные и пожарные датчики дома. § Голосовая связь диспетчера с электриком, находящимся в помещении электрощитовой. Диспетчер оповещается о вызове из помещения электрощитовой. § Управление освещением подъезда (дома). Освещение включается и выключается автоматически в установленное время. Дополнительно диспетчер может включить или выключить освещение любого дома в любое время. § Охранный шлейф помещения электрощитовой. Диспетчер оповещается о проникновении в помещение электрощитовой. § Голосовая связь диспетчера с обслуживающим персоналом, находящимся в подвальном помещении. Диспетчер оповещается о вызове из подвального помещения. § Голосовое оповещение диспетчера о возникшем вызове или аварийной ситуации. § Повтор голосовых оповещений диспетчеру при отсутствии реакции.

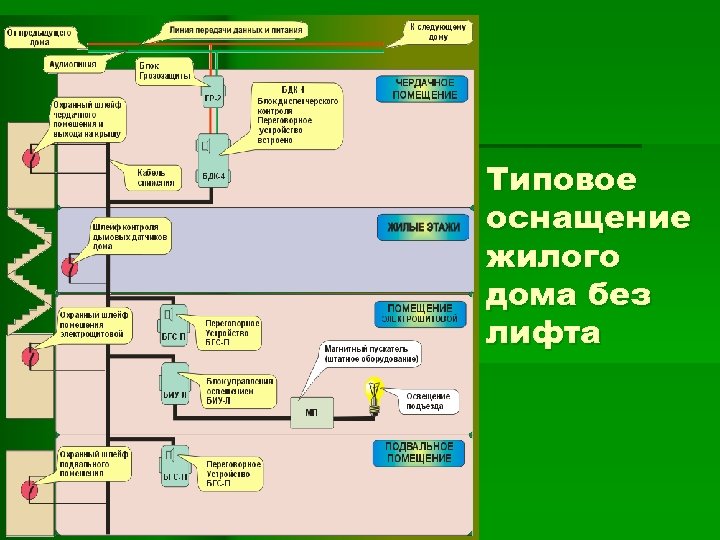

Типовое оснащение жилого дома без лифта

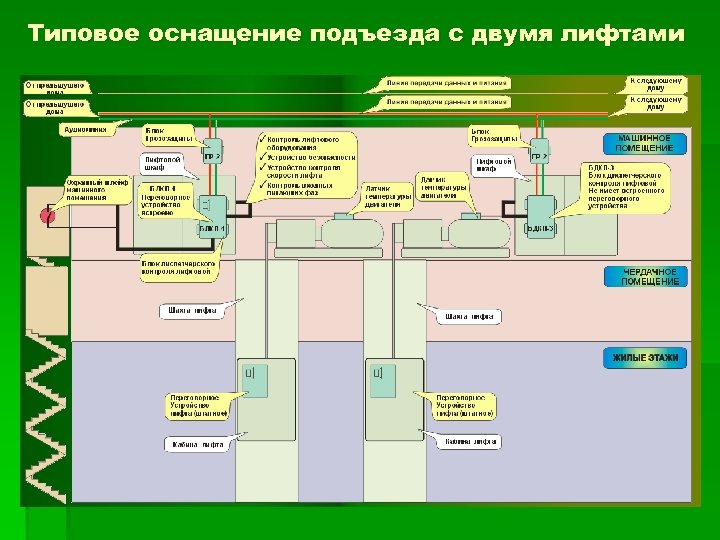

Типовое оснащение подъезда с двумя лифтами

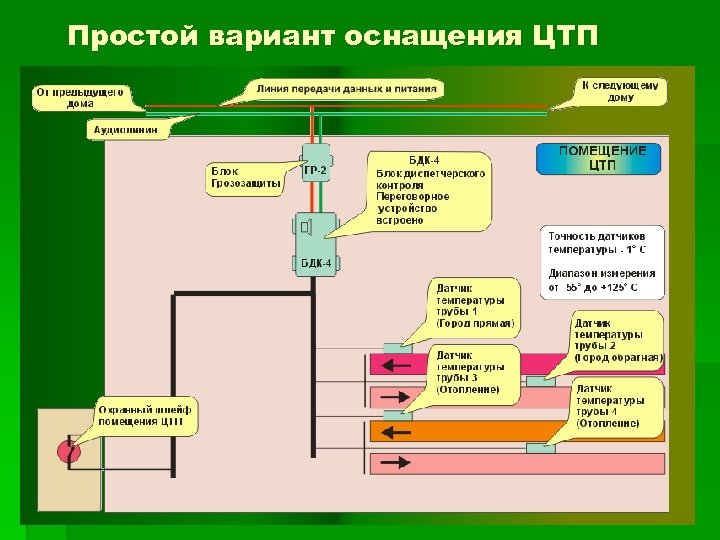

Простой вариант оснащения ЦТП

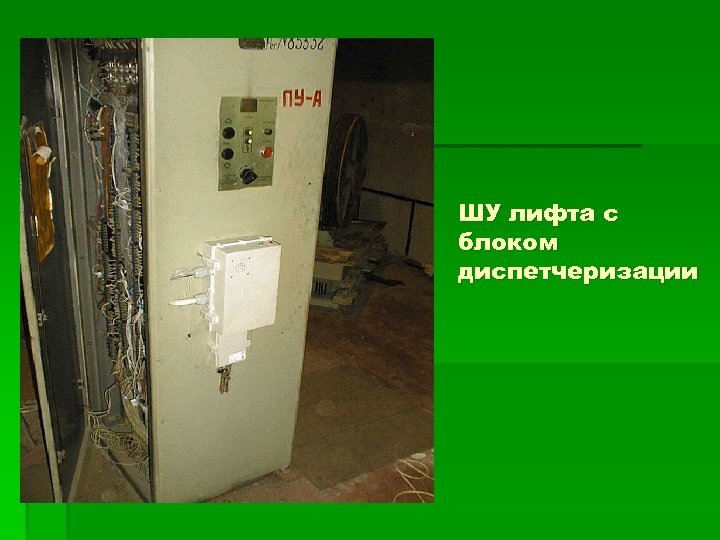

ШУ лифта с блоком диспетчеризации

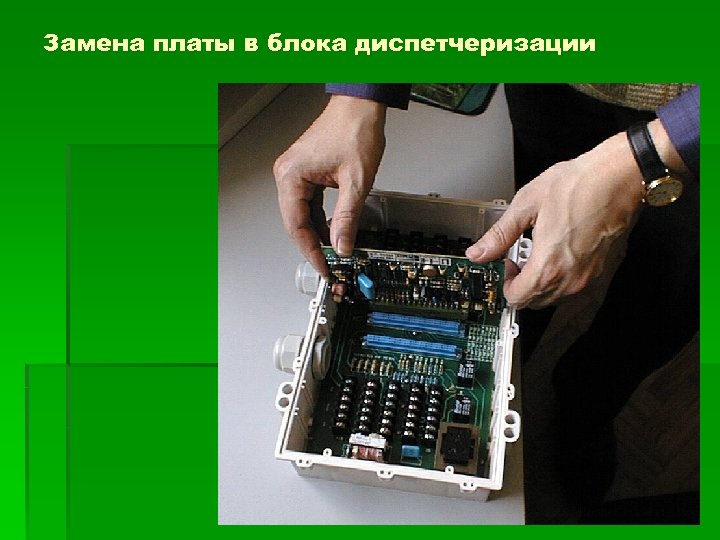

Замена платы в блока диспетчеризации

Подключение к лифтовому шкафу

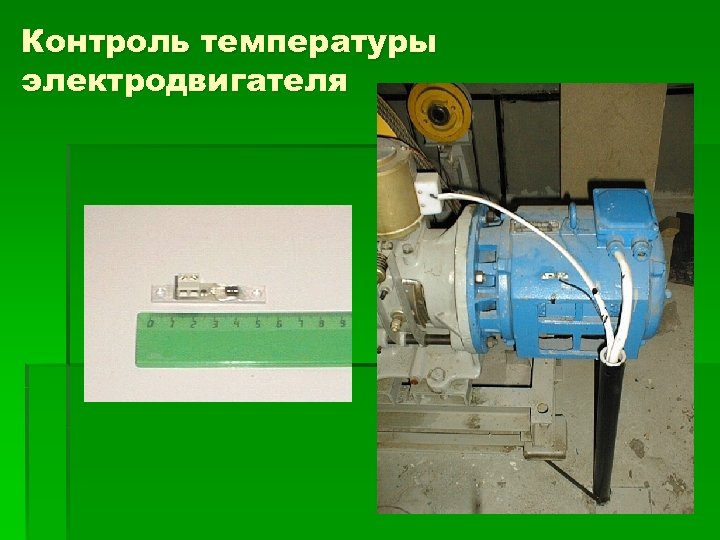

Контроль температуры электродвигателя
