Sistem Visual Manusia dan Pengolahan Citra Dijital (Sumber: Gonzalez & Woods, 2008) Shinta P. Progdi Teknik Informatika STMIK MDP

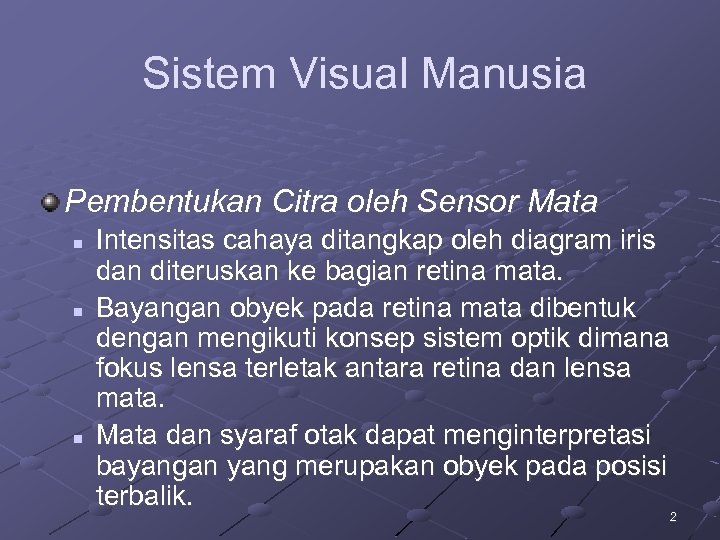

Sistem Visual Manusia Pembentukan Citra oleh Sensor Mata n n n Intensitas cahaya ditangkap oleh diagram iris dan diteruskan ke bagian retina mata. Bayangan obyek pada retina mata dibentuk dengan mengikuti konsep sistem optik dimana fokus lensa terletak antara retina dan lensa mata. Mata dan syaraf otak dapat menginterpretasi bayangan yang merupakan obyek pada posisi terbalik. 2

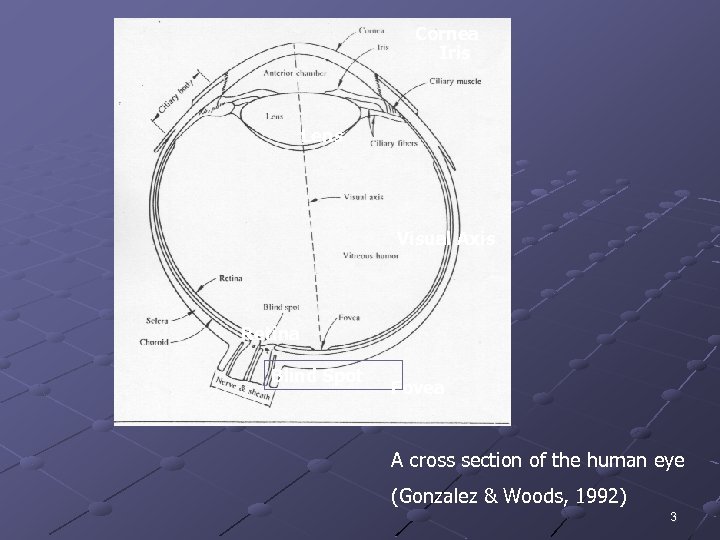

Cornea Iris Lens Visual Axis Retina Blind Spot Fovea A cross section of the human eye (Gonzalez & Woods, 1992) 3

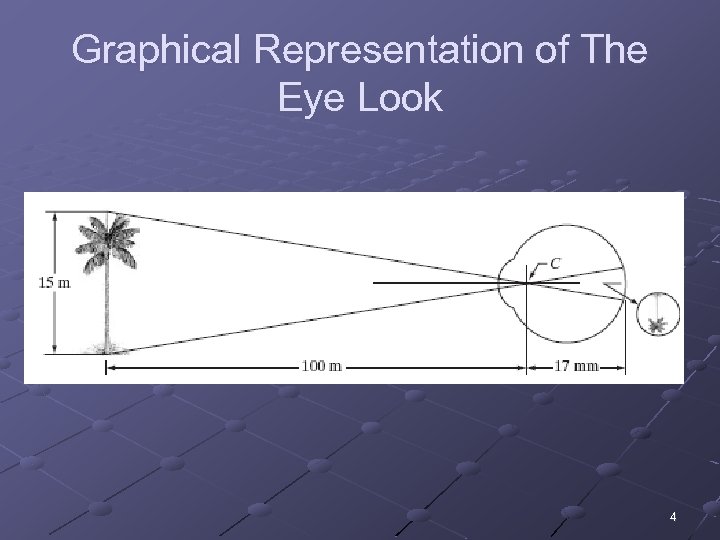

Graphical Representation of The Eye Look 4

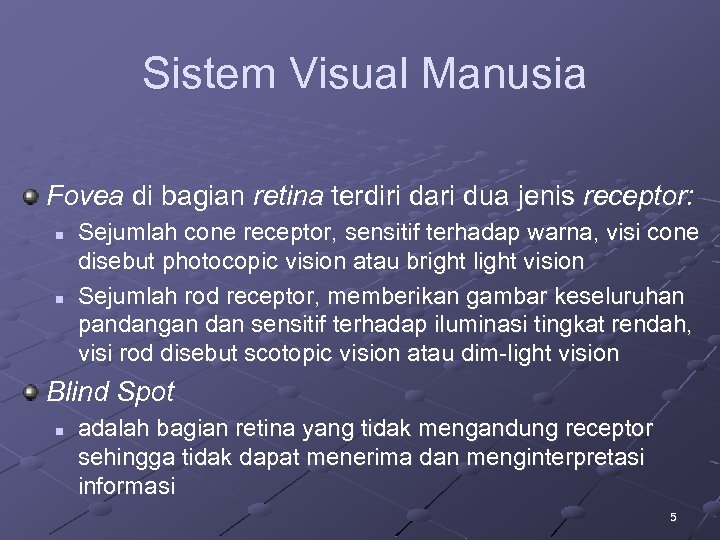

Sistem Visual Manusia Fovea di bagian retina terdiri dari dua jenis receptor: n n Sejumlah cone receptor, sensitif terhadap warna, visi cone disebut photocopic vision atau bright light vision Sejumlah rod receptor, memberikan gambar keseluruhan pandangan dan sensitif terhadap iluminasi tingkat rendah, visi rod disebut scotopic vision atau dim-light vision Blind Spot n adalah bagian retina yang tidak mengandung receptor sehingga tidak dapat menerima dan menginterpretasi informasi 5
Sistem Visual Manusia Subjective brightness n n n Merupakan tingkat kecemerlangan yang dapat ditangkap sistem visual manusia; Merupakan fungsi logaritmik dari intensitas cahaya yang masuk ke mata manusia; Mempunyai daerah intensitas yang bergerak dari ambang scotopic (redup) ke ambang photocopic (terang). Brightness adaption n n Merupakan fenomena penyesuaian mata manusia dalam membedakan gradasi tingkat kecemerlangan; Batas daerah tingkat kecemerlangan yang mampu dibedakan secara sekaligus oleh mata manusia lebih kecil dibandingkan dengan daerah tingkat kecemerlangan sebenarnya. 6

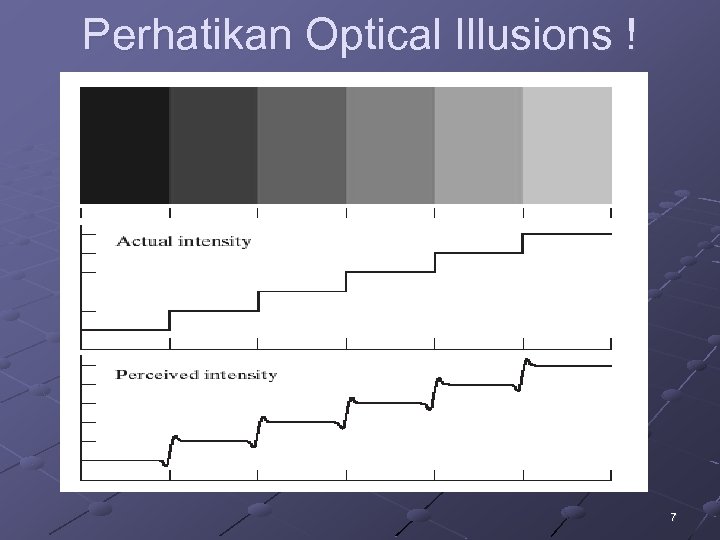

Perhatikan Optical Illusions ! 7

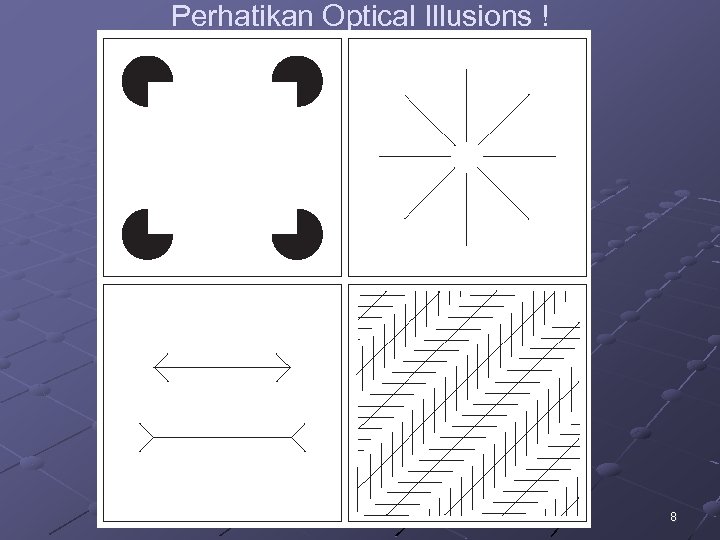

Perhatikan Optical Illusions ! 8

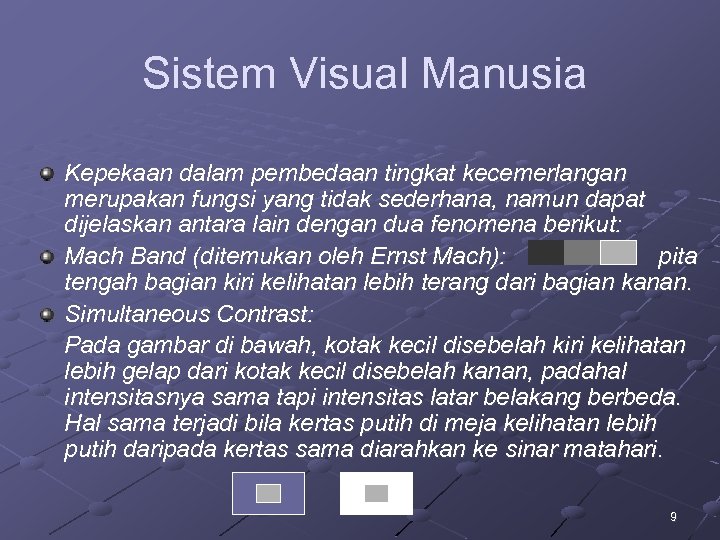

Sistem Visual Manusia Kepekaan dalam pembedaan tingkat kecemerlangan merupakan fungsi yang tidak sederhana, namun dapat dijelaskan antara lain dengan dua fenomena berikut: Mach Band (ditemukan oleh Ernst Mach): pita tengah bagian kiri kelihatan lebih terang dari bagian kanan. Simultaneous Contrast: Pada gambar di bawah, kotak kecil disebelah kiri kelihatan lebih gelap dari kotak kecil disebelah kanan, padahal intensitasnya sama tapi intensitas latar belakang berbeda. Hal sama terjadi bila kertas putih di meja kelihatan lebih putih daripada kertas sama diarahkan ke sinar matahari. 9
Data Acquisition Sistem Perekaman Citra n n n Citra yang diperoleh tergantung: karakteristik dari obyek yang direkam; kondisi variabel dari sistem perekaman; Citra merupakan gambaran tentang karakteristik suatu obyek menurut kondisi variabel tertentu; Contoh: bandingkan hasil foto manusia dengan kamera / sensor optik dan dengan sensor sinar X (kondisi variabel sistem berbeda); bandingkan hasil foto pemandangan di tepi laut dan di daerah pegunungan (karakteristik obyek berbeda). 10
Digital Image Aquisition 11
Pengertian Citra Dijital n n n Citra dijital merupakan fungsi intensitas cahaya f(x, y), dimana harga x dan y merupakan koordinat spasial dan harga fungsi tersebut pada setiap titik (x, y) merupakan tingkat kecemerlangan citra pada titik tersebut; Citra dijital adalah citra f(x, y) dimana dilakukan diskritisasi koordinat spasial (sampling) dan diskritisasi tingkat kecemerlangannya/keabuan (kwantisasi); Citra dijital merupakan suatu matriks dimana indeks baris dan kolomnya menyatakan suatu titik pada citra tersebut dan elemen matriksnya (yang disebut sebagai elemen gambar / piksel / pixel / picture element / pels) menyatakan tingkat keabuan pada titik tersebut. 12

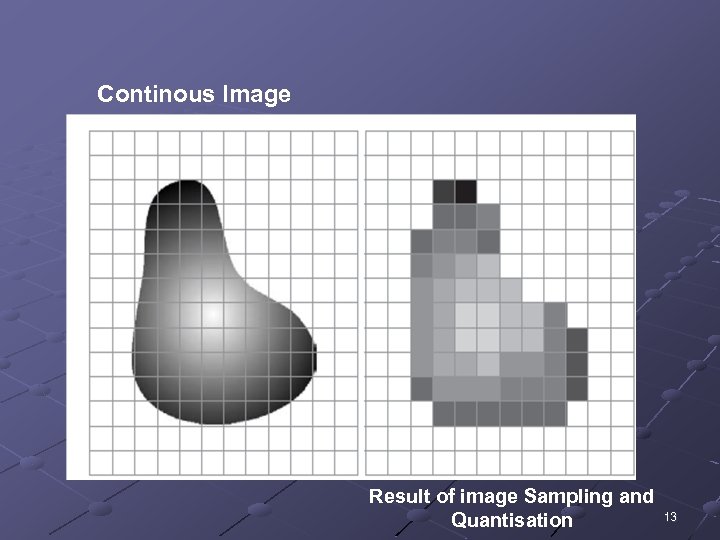

Continous Image Result of image Sampling and Quantisation 13

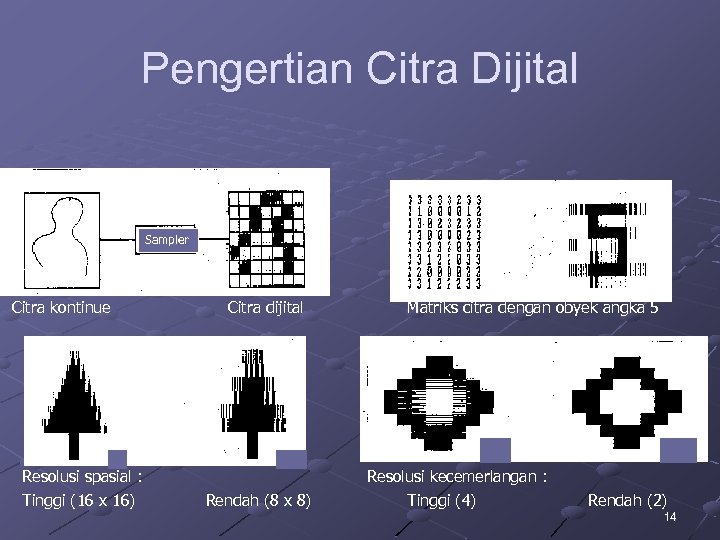

Pengertian Citra Dijital Sampler Citra kontinue Citra dijital Resolusi spasial : Tinggi (16 x 16) Matriks citra dengan obyek angka 5 Resolusi kecemerlangan : Rendah (8 x 8) Tinggi (4) Rendah (2) 14

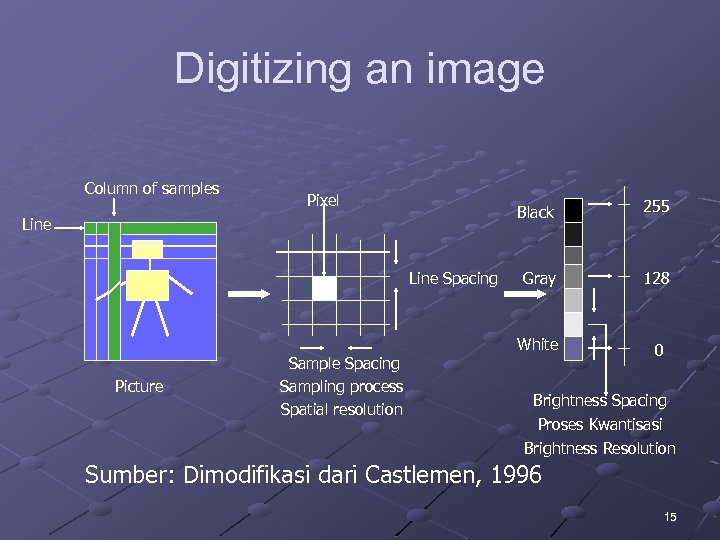

Digitizing an image Column of samples Pixel Black Line Spacing Picture Sample Spacing Sampling process Spatial resolution 255 Gray 128 White 0 Brightness Spacing Proses Kwantisasi Brightness Resolution Sumber: Dimodifikasi dari Castlemen, 1996 15
a. An Image Plotted as a surface b. An Image Displayed as visual intensity array c. An Image Shown as a 2 -D numerical array (0, 0. 5, and 1 represent black, gray, and while) 16

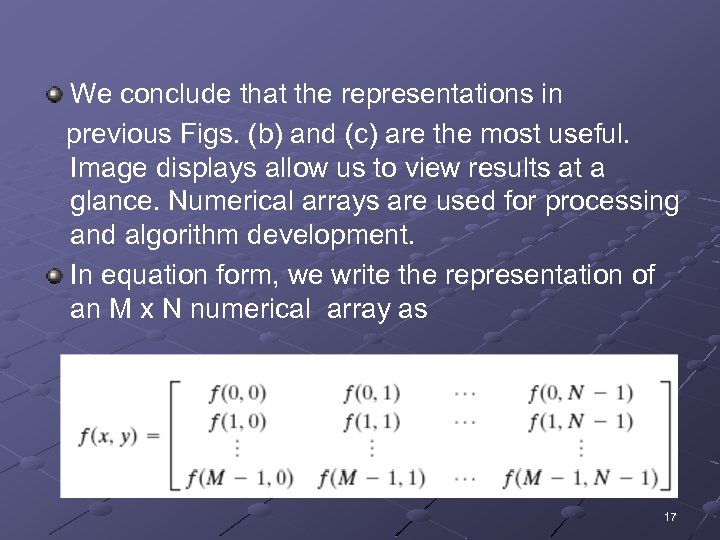

We conclude that the representations in previous Figs. (b) and (c) are the most useful. Image displays allow us to view results at a glance. Numerical arrays are used for processing and algorithm development. In equation form, we write the representation of an M x N numerical array as 17

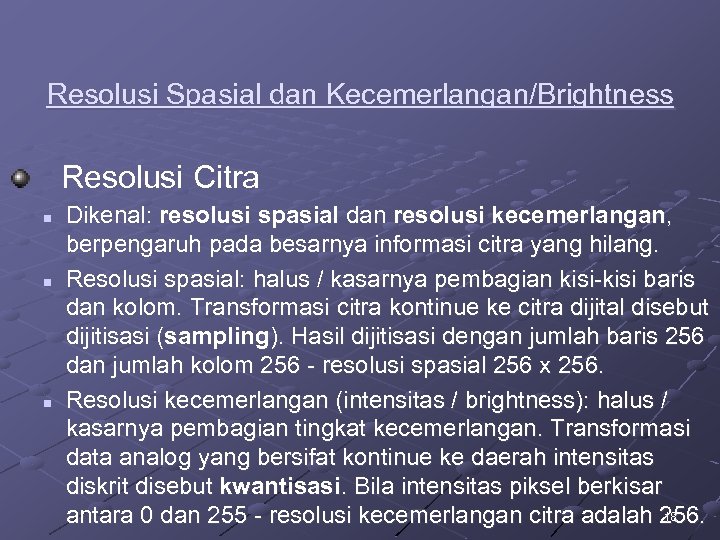

Resolusi Spasial dan Kecemerlangan/Brightness Resolusi Citra n n n Dikenal: resolusi spasial dan resolusi kecemerlangan, berpengaruh pada besarnya informasi citra yang hilang. Resolusi spasial: halus / kasarnya pembagian kisi-kisi baris dan kolom. Transformasi citra kontinue ke citra dijital disebut dijitisasi (sampling). Hasil dijitisasi dengan jumlah baris 256 dan jumlah kolom 256 - resolusi spasial 256 x 256. Resolusi kecemerlangan (intensitas / brightness): halus / kasarnya pembagian tingkat kecemerlangan. Transformasi data analog yang bersifat kontinue ke daerah intensitas diskrit disebut kwantisasi. Bila intensitas piksel berkisar 18 antara 0 dan 255 - resolusi kecemerlangan citra adalah 256.

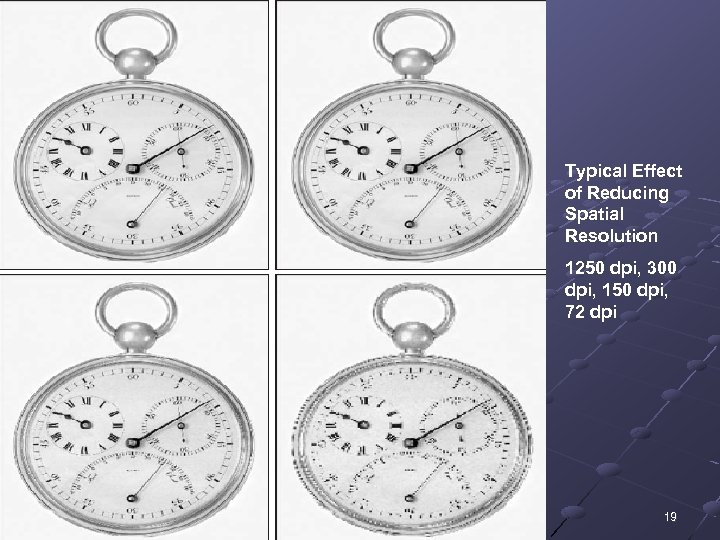

Typical Effect of Reducing Spatial Resolution 1250 dpi, 300 dpi, 150 dpi, 72 dpi 19
Typical Effect of Reducing Intensity Resolution Level : 16, 8, 4, 2, and 256 levels 20
Image Interpolation is a basic tool used in tasks such as zooming, shrinkiing, rotating, and geometric corrections. Interpolation is a process using known data to estimate values at unknown locations. The methods such as : nearest neighbor, Bilinear, bicubic, etc. 21

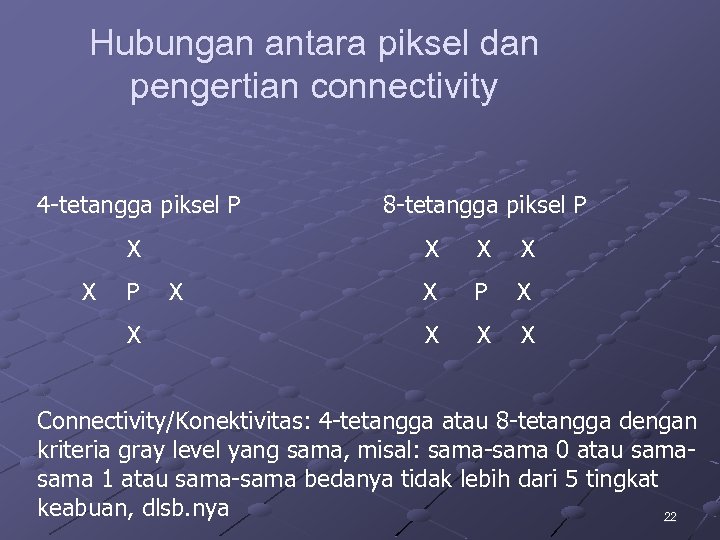

Hubungan antara piksel dan pengertian connectivity 4 -tetangga piksel P X X P X 8 -tetangga piksel P X X X P X X Connectivity/Konektivitas: 4 -tetangga atau 8 -tetangga dengan kriteria gray level yang sama, misal: sama-sama 0 atau sama 1 atau sama-sama bedanya tidak lebih dari 5 tingkat keabuan, dlsb. nya 22

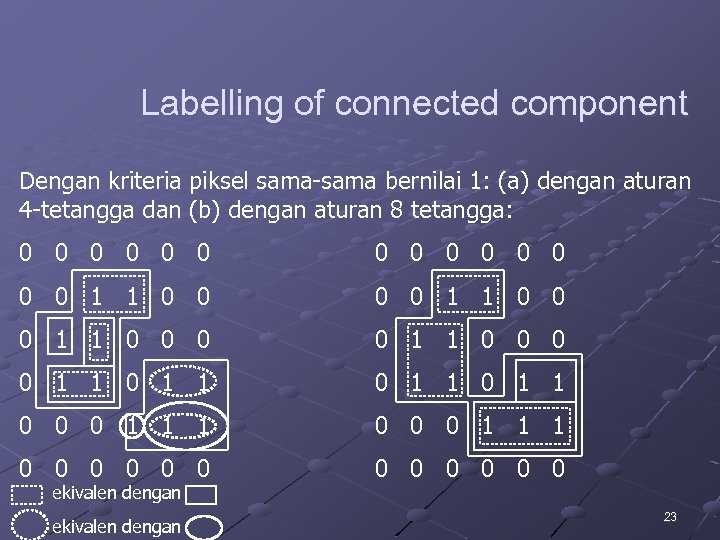

Labelling of connected component Dengan kriteria piksel sama-sama bernilai 1: (a) dengan aturan 4 -tetangga dan (b) dengan aturan 8 tetangga: 0 0 0 0 1 1 0 0 0 0 1 1 0 0 0 1 1 1 0 0 0 ekivalen dengan 23
Operasi Aritmetik / Lojik pada Citra Operasi Aritmetik antara dua citra n n n + - x / Band ratio antara citra sensor optik Landsat TM band 3 dan band 4 dapat digunakan untuk analisis vegetasi, begitu juga ratio antara selisih dan jumlahnya. Operasi selisih antara dua citra temporal dapat digunakan untuk deteksi perubahan wilayah. 24

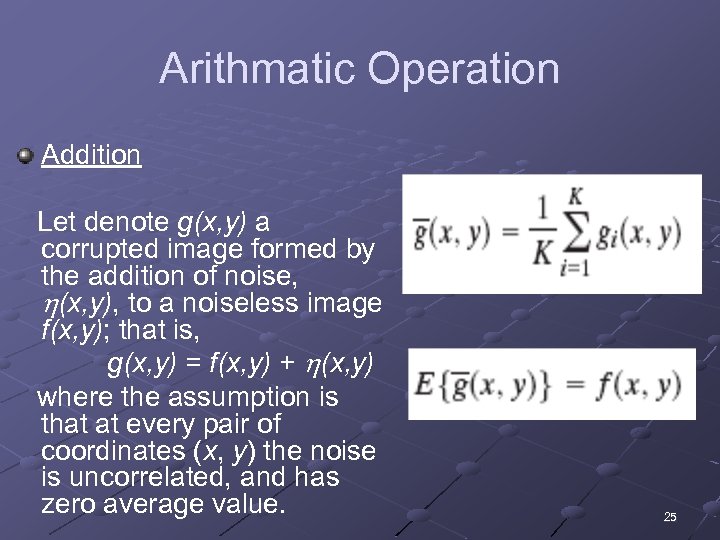

Arithmatic Operation Addition Let denote g(x, y) a corrupted image formed by the addition of noise, (x, y), to a noiseless image f(x, y); that is, g(x, y) = f(x, y) + (x, y) where the assumption is that at every pair of coordinates (x, y) the noise is uncorrelated, and has zero average value. 25

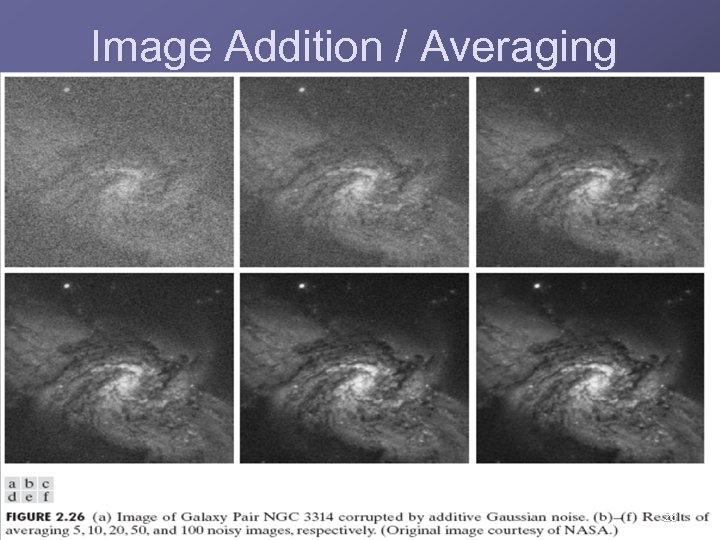

Image Addition / Averaging 26

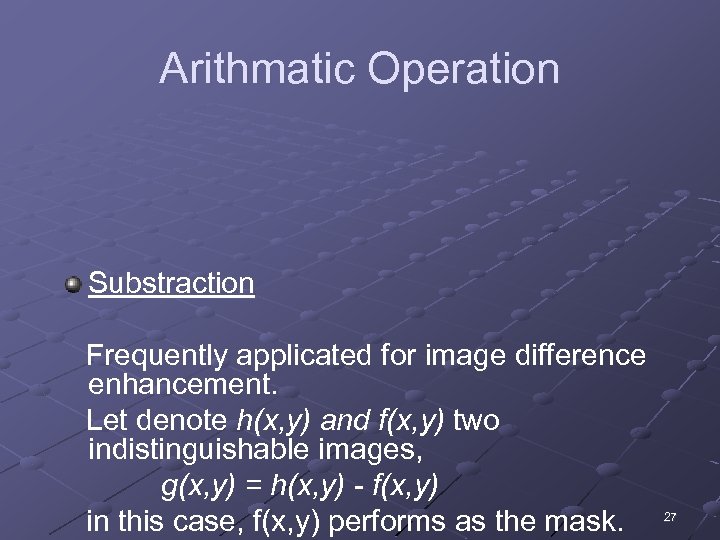

Arithmatic Operation Substraction Frequently applicated for image difference enhancement. Let denote h(x, y) and f(x, y) two indistinguishable images, g(x, y) = h(x, y) - f(x, y) in this case, f(x, y) performs as the mask. 27

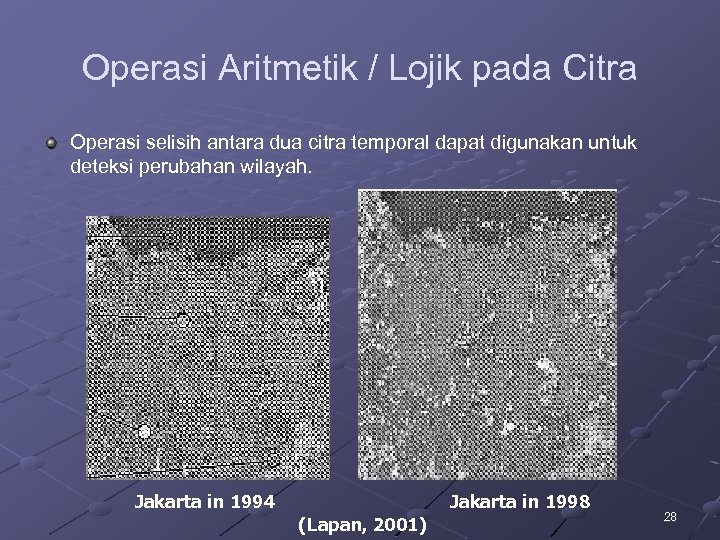

Operasi Aritmetik / Lojik pada Citra Operasi selisih antara dua citra temporal dapat digunakan untuk deteksi perubahan wilayah. Jakarta in 1994 Jakarta in 1998 (Lapan, 2001) 28

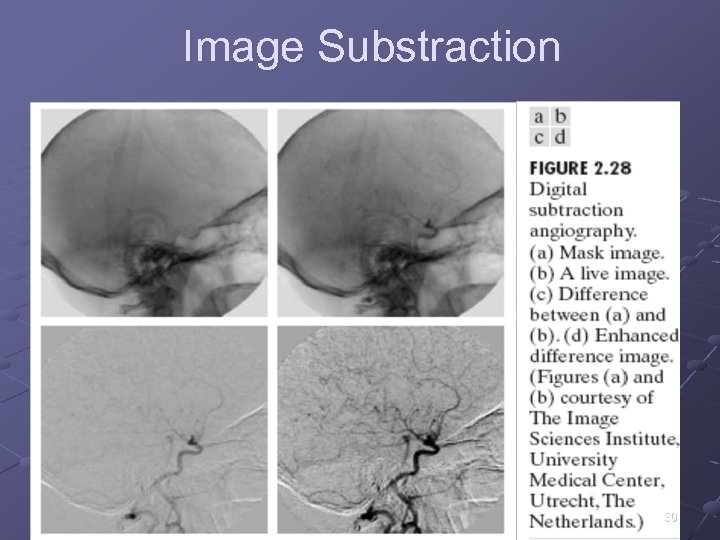

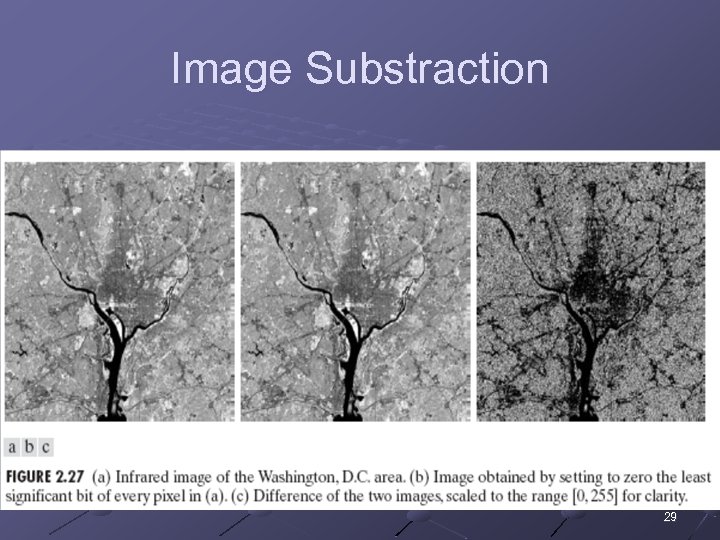

Image Substraction 29
Image Substraction 30

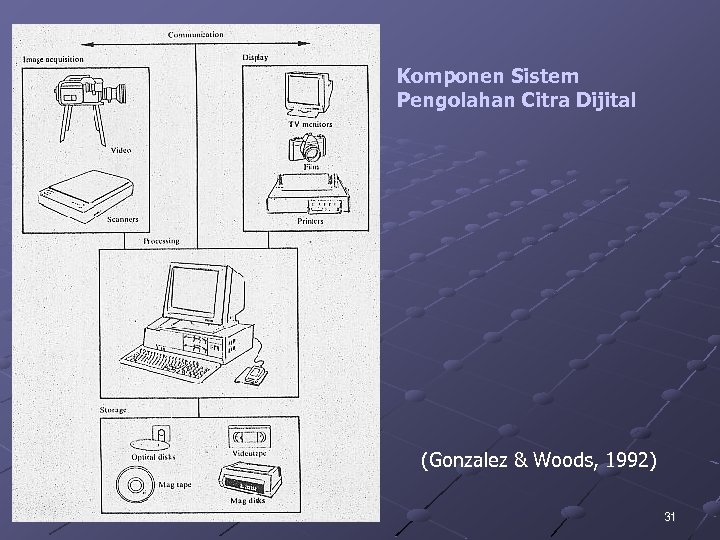

Komponen Sistem Pengolahan Citra Dijital (Gonzalez & Woods, 1992) 31

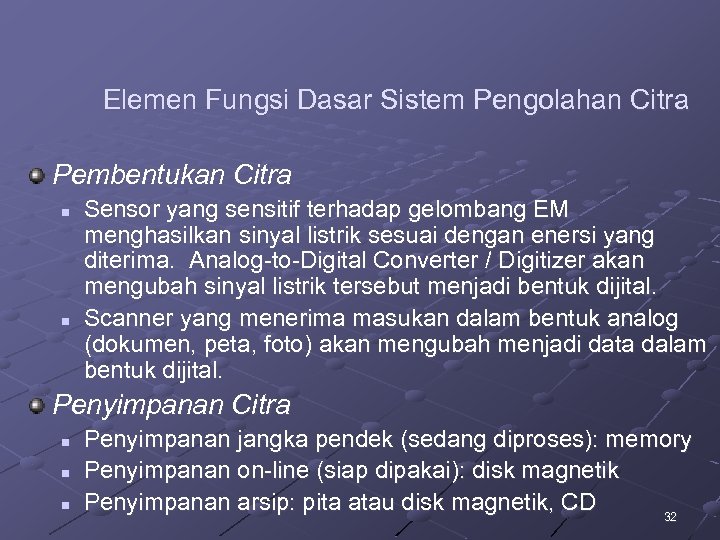

Elemen Fungsi Dasar Sistem Pengolahan Citra Pembentukan Citra n n Sensor yang sensitif terhadap gelombang EM menghasilkan sinyal listrik sesuai dengan enersi yang diterima. Analog-to-Digital Converter / Digitizer akan mengubah sinyal listrik tersebut menjadi bentuk dijital. Scanner yang menerima masukan dalam bentuk analog (dokumen, peta, foto) akan mengubah menjadi data dalam bentuk dijital. Penyimpanan Citra n n n Penyimpanan jangka pendek (sedang diproses): memory Penyimpanan on-line (siap dipakai): disk magnetik Penyimpanan arsip: pita atau disk magnetik, CD 32

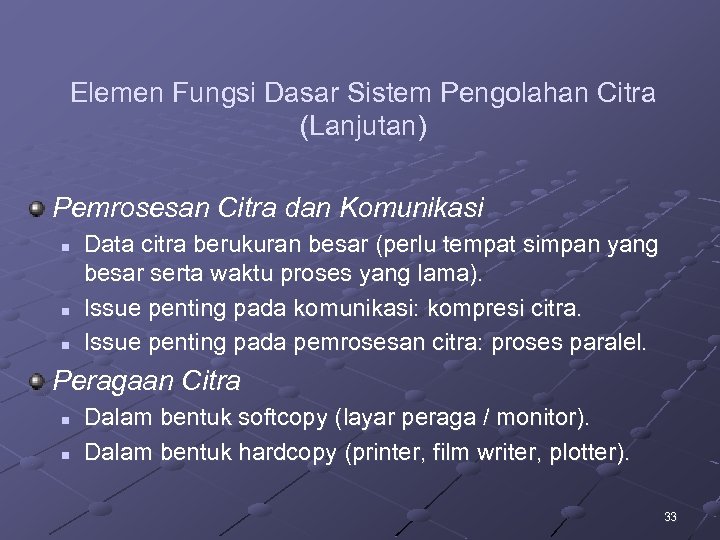

Elemen Fungsi Dasar Sistem Pengolahan Citra (Lanjutan) Pemrosesan Citra dan Komunikasi n n n Data citra berukuran besar (perlu tempat simpan yang besar serta waktu proses yang lama). Issue penting pada komunikasi: kompresi citra. Issue penting pada pemrosesan citra: proses paralel. Peragaan Citra n n Dalam bentuk softcopy (layar peraga / monitor). Dalam bentuk hardcopy (printer, film writer, plotter). 33

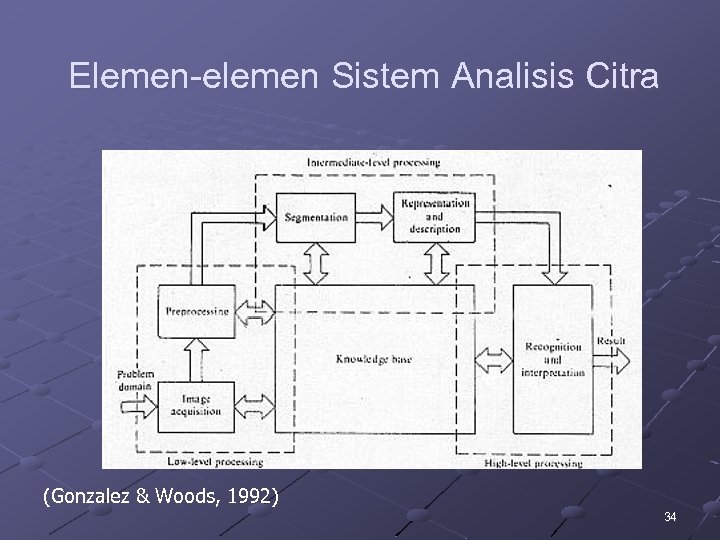

Elemen-elemen Sistem Analisis Citra (Gonzalez & Woods, 1992) 34

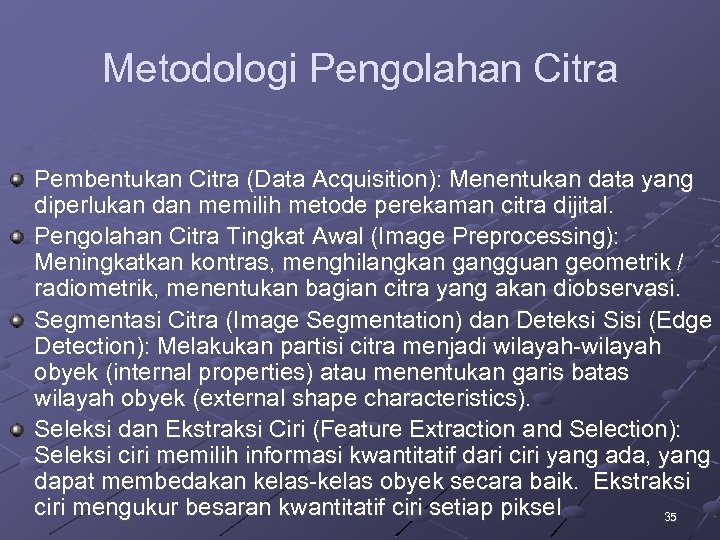

Metodologi Pengolahan Citra Pembentukan Citra (Data Acquisition): Menentukan data yang diperlukan dan memilih metode perekaman citra dijital. Pengolahan Citra Tingkat Awal (Image Preprocessing): Meningkatkan kontras, menghilangkan gangguan geometrik / radiometrik, menentukan bagian citra yang akan diobservasi. Segmentasi Citra (Image Segmentation) dan Deteksi Sisi (Edge Detection): Melakukan partisi citra menjadi wilayah-wilayah obyek (internal properties) atau menentukan garis batas wilayah obyek (external shape characteristics). Seleksi dan Ekstraksi Ciri (Feature Extraction and Selection): Seleksi ciri memilih informasi kwantitatif dari ciri yang ada, yang dapat membedakan kelas-kelas obyek secara baik. Ekstraksi ciri mengukur besaran kwantitatif ciri setiap piksel 35
Metodologi Pengolahan Citra (Lanjutan) Representasi dan Deskripsi: Suatu wilayah dapat direpresentasi sebagai suatu list titik-titik koordinat dalam loop yang tertutup, dengan deskripsi luasan / perimeternya Pengenalan Pola (Pattern Recognition): Memberikan label kategori obyek pada setiap piksel citra berdasarkan informasi yang diberikan oleh deskriptor atau ciri piksel bersangkutan (pewilayahan jaringan keras dan pewilayahan berbagai jaringan lunak pada citra biomedik) Interpretasi Citra (Image Interpretation): Memberikan arti pada obyek yang sudah berhasil dikenali (dari citra klasifikasi biomedik dapat dilihat adanya penyakit tumor) Penyusunan Basis Pengetahuan: Basis pengetahuan ini digunakan sebagai referensi pada proses template 36 matching / object recognition.
Beberapa Aplikasi Pembahasan dibatasi pada 4 contoh aplikasi n Pengembangan Sistem Aplikasi Biomedik n Pengembangan Sistem Optical Character Recognition (OCR) n Pengembangan Sistem Aplikasi Inderaja n Pengembangan Sistem Multitemporal Multisensor Image Classification and 37

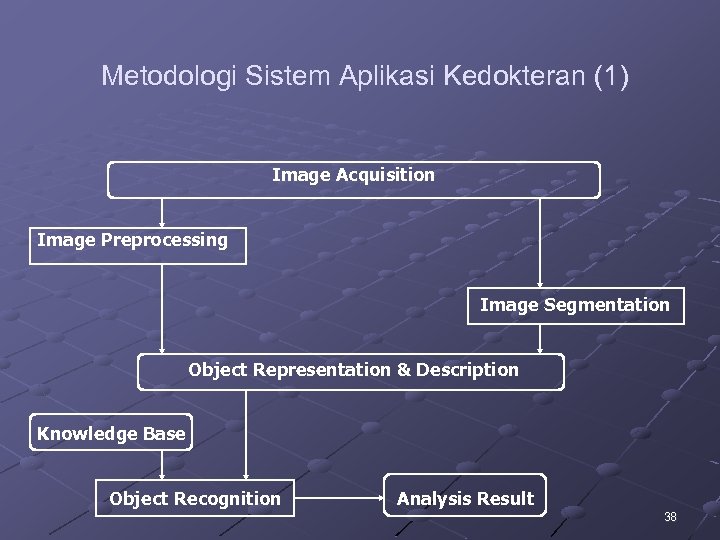

Metodologi Sistem Aplikasi Kedokteran (1) Image Acquisition Image Preprocessing Image Segmentation Object Representation & Description Knowledge Base Object Recognition Analysis Result 38
Metodologi Sistem Aplikasi Kedokteran (2) Prosedur pemrosesan citra n n n Data Acquisition – sistem perekaman citra X-Ray paru yang akan dideteksi apakah mengandung jaringan tumor atau kanker; Image Preprocessing – eliminasi gangguan atau proses deteksi sisi untuk menentukan batas wilayah obyek yang ada pada citra (jaringan paru, jaringan tumor, dan jaringan keras); Image Segmentation – menentukan wilayah setiap obyek yang ada pada citra, bisa menggunakan metode gabungan deteksi sisi atau metode lainnya seperti metode clustering; 39
Metodologi Sistem Aplikasi Kedokteran (3) Obyek yang akan dikenali: Tumor 40

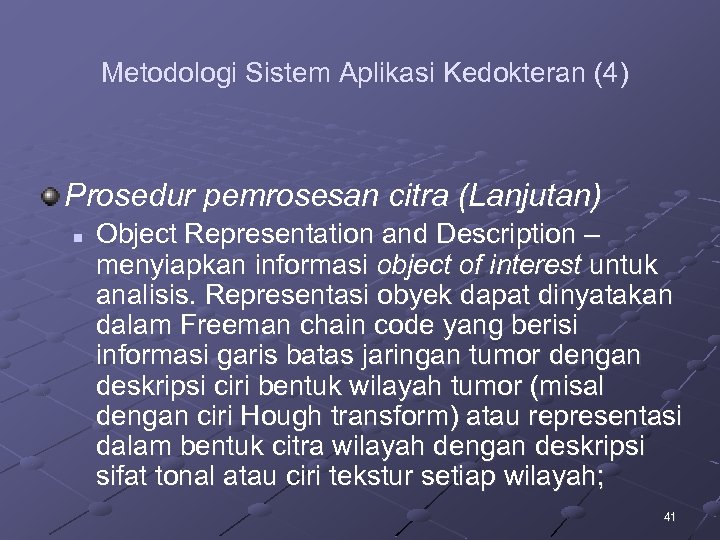

Metodologi Sistem Aplikasi Kedokteran (4) Prosedur pemrosesan citra (Lanjutan) n Object Representation and Description – menyiapkan informasi object of interest untuk analisis. Representasi obyek dapat dinyatakan dalam Freeman chain code yang berisi informasi garis batas jaringan tumor dengan deskripsi ciri bentuk wilayah tumor (misal dengan ciri Hough transform) atau representasi dalam bentuk citra wilayah dengan deskripsi sifat tonal atau ciri tekstur setiap wilayah; 41

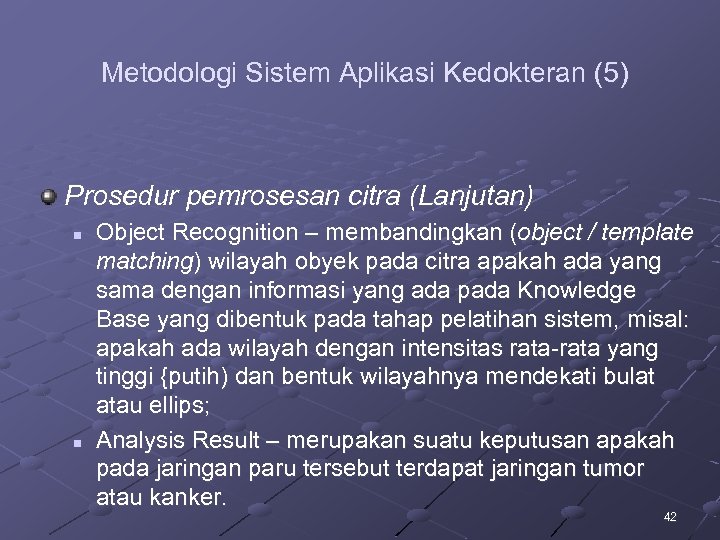

Metodologi Sistem Aplikasi Kedokteran (5) Prosedur pemrosesan citra (Lanjutan) n n Object Recognition – membandingkan (object / template matching) wilayah obyek pada citra apakah ada yang sama dengan informasi yang ada pada Knowledge Base yang dibentuk pada tahap pelatihan sistem, misal: apakah ada wilayah dengan intensitas rata-rata yang tinggi {putih) dan bentuk wilayahnya mendekati bulat atau ellips; Analysis Result – merupakan suatu keputusan apakah pada jaringan paru tersebut terdapat jaringan tumor atau kanker. 42
Metodologi OCR – Optical Character Recogniton (1) (MSU, 1990) 43
Metodologi OCR – Optical Character Recogniton (2) Prosedur pemrosesan citra n n Data Acquisition – masukan berupa dokumen teks, perlu cropping lokasi-lokasi karakter yang akan dikenali; Image Preprocessing – proses yang dibutuhkan adalah deteksi sisi dan thinning atau skeletonizing untuk mendapatkan obyek karakter dengan ketebalan 1 piksel; 44

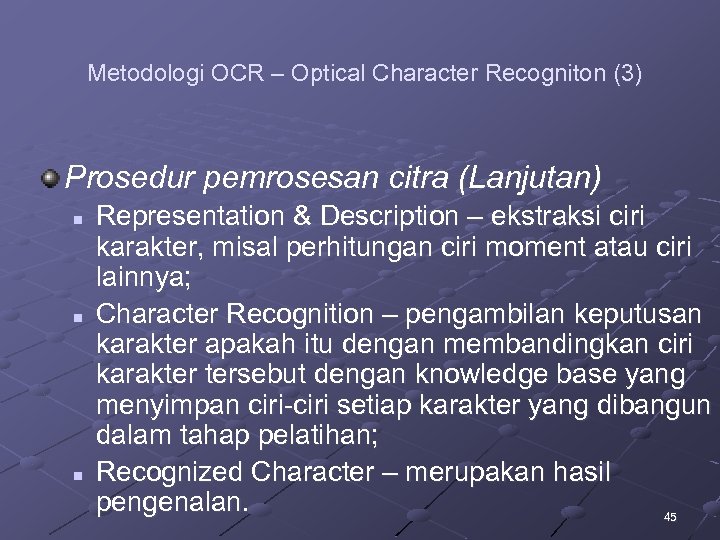

Metodologi OCR – Optical Character Recogniton (3) Prosedur pemrosesan citra (Lanjutan) n n n Representation & Description – ekstraksi ciri karakter, misal perhitungan ciri moment atau ciri lainnya; Character Recognition – pengambilan keputusan karakter apakah itu dengan membandingkan ciri karakter tersebut dengan knowledge base yang menyimpan ciri-ciri setiap karakter yang dibangun dalam tahap pelatihan; Recognized Character – merupakan hasil pengenalan. 45

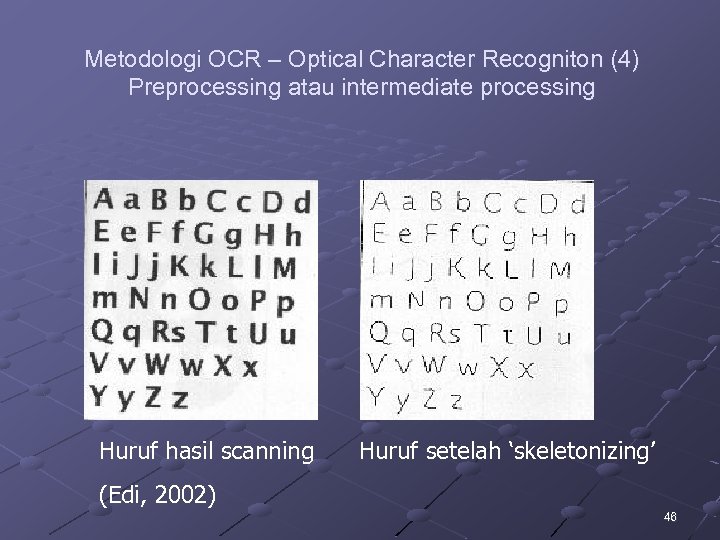

Metodologi OCR – Optical Character Recogniton (4) Preprocessing atau intermediate processing Huruf hasil scanning Huruf setelah ‘skeletonizing’ (Edi, 2002) 46

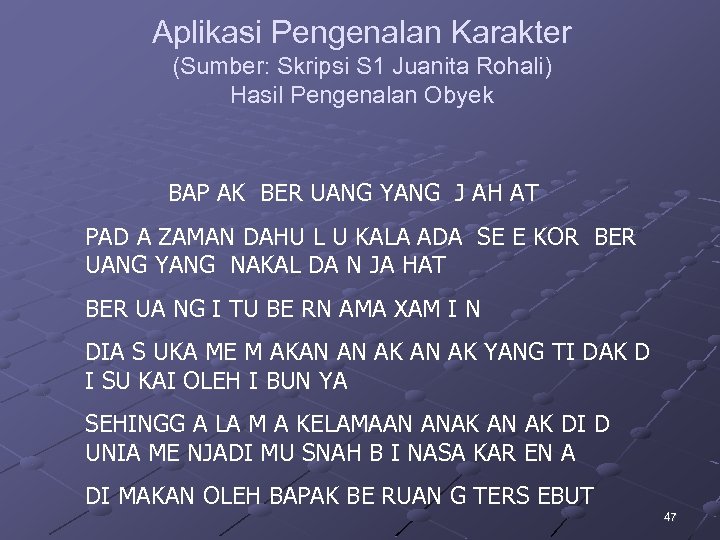

Aplikasi Pengenalan Karakter (Sumber: Skripsi S 1 Juanita Rohali) Hasil Pengenalan Obyek BAP AK BER UANG YANG J AH AT PAD A ZAMAN DAHU L U KALA ADA SE E KOR BER UANG YANG NAKAL DA N JA HAT BER UA NG I TU BE RN AMA XAM I N DIA S UKA ME M AKAN AN AK YANG TI DAK D I SU KAI OLEH I BUN YA SEHINGG A LA M A KELAMAAN ANAK AN AK DI D UNIA ME NJADI MU SNAH B I NASA KAR EN A DI MAKAN OLEH BAPAK BE RUAN G TERS EBUT 47

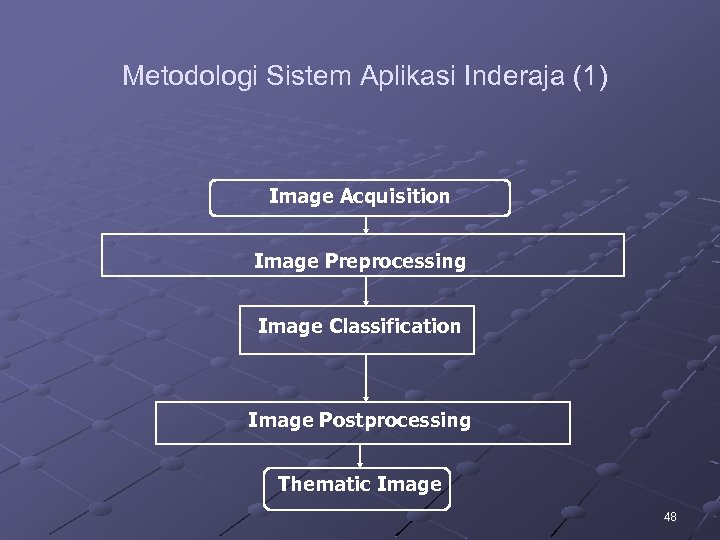

Metodologi Sistem Aplikasi Inderaja (1) Image Acquisition Image Preprocessing Image Classification Image Postprocessing Thematic Image 48

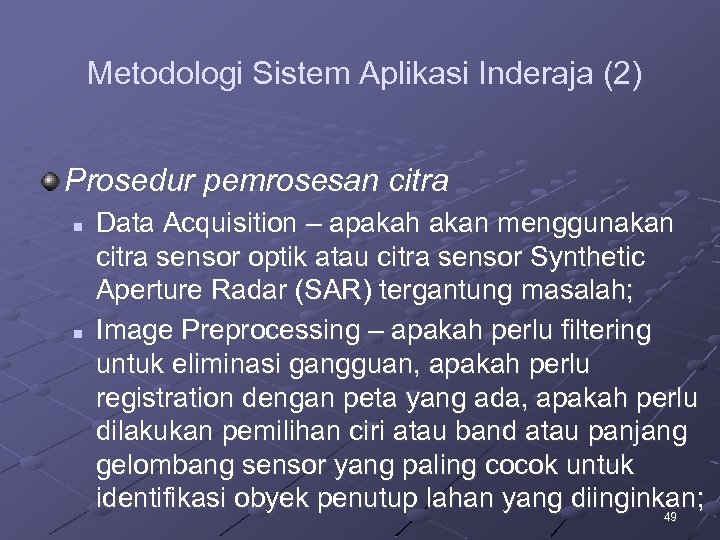

Metodologi Sistem Aplikasi Inderaja (2) Prosedur pemrosesan citra n n Data Acquisition – apakah akan menggunakan citra sensor optik atau citra sensor Synthetic Aperture Radar (SAR) tergantung masalah; Image Preprocessing – apakah perlu filtering untuk eliminasi gangguan, apakah perlu registration dengan peta yang ada, apakah perlu dilakukan pemilihan ciri atau band atau panjang gelombang sensor yang paling cocok untuk identifikasi obyek penutup lahan yang diinginkan; 49

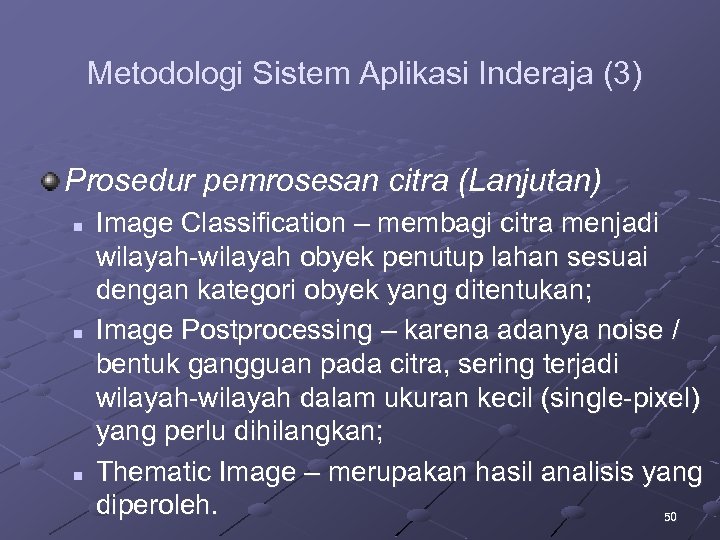

Metodologi Sistem Aplikasi Inderaja (3) Prosedur pemrosesan citra (Lanjutan) n n n Image Classification – membagi citra menjadi wilayah-wilayah obyek penutup lahan sesuai dengan kategori obyek yang ditentukan; Image Postprocessing – karena adanya noise / bentuk gangguan pada citra, sering terjadi wilayah-wilayah dalam ukuran kecil (single-pixel) yang perlu dihilangkan; Thematic Image – merupakan hasil analisis yang diperoleh. 50

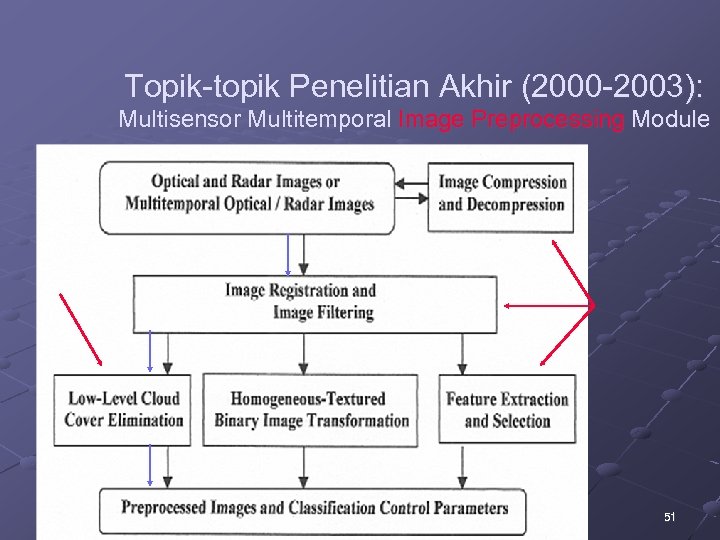

Topik-topik Penelitian Akhir (2000 -2003): Multisensor Multitemporal Image Preprocessing Module 51
Topik-topik Penelitian Akhir (2000 -2003): Multisensor Multitemporal Image Classification & Fusion Module Preprocessed Images & Classification Control Parameters Labelled Training Samples Classification and Fusion High-Level Augmented Multiple Cloud Cover Data Vector Classifier Elimination Fusion Approach Mosaic Image Fused Image Classified Image 52

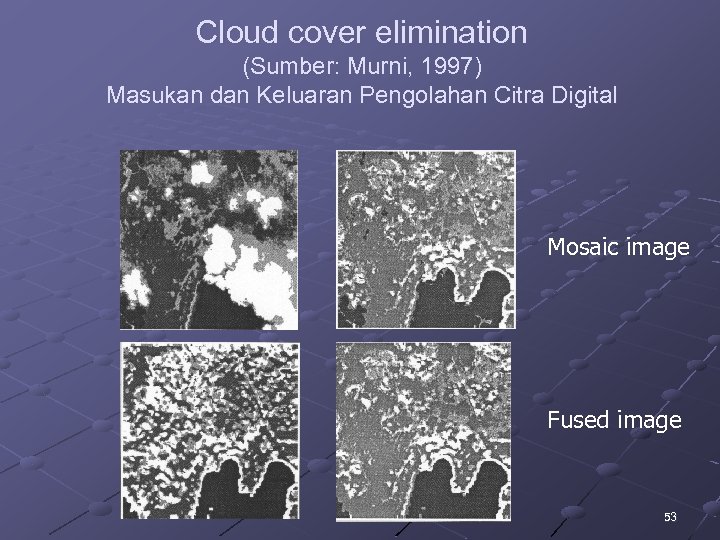

Cloud cover elimination (Sumber: Murni, 1997) Masukan dan Keluaran Pengolahan Citra Digital Mosaic image Fused image 53
