SISTEM INFORMASI GEOGRAFI TEORI DAN APLIKASI Oleh

SISTEM INFORMASI GEOGRAFI TEORI DAN APLIKASI Oleh : Dr. Hartono DEA, DESS Fakultas Geografi Universitas Gadjah Mada 2005

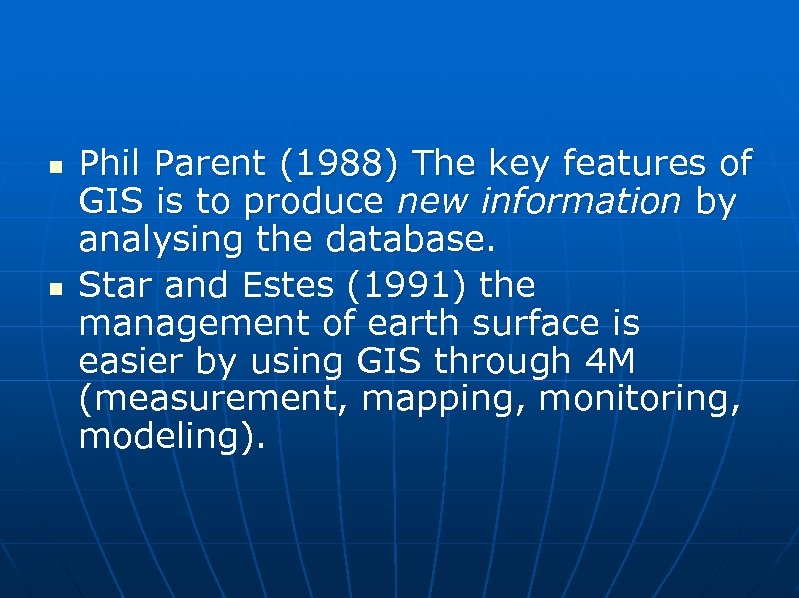

n n Phil Parent (1988) The key features of GIS is to produce new information by analysing the database. Star and Estes (1991) the management of earth surface is easier by using GIS through 4 M (measurement, mapping, monitoring, modeling).

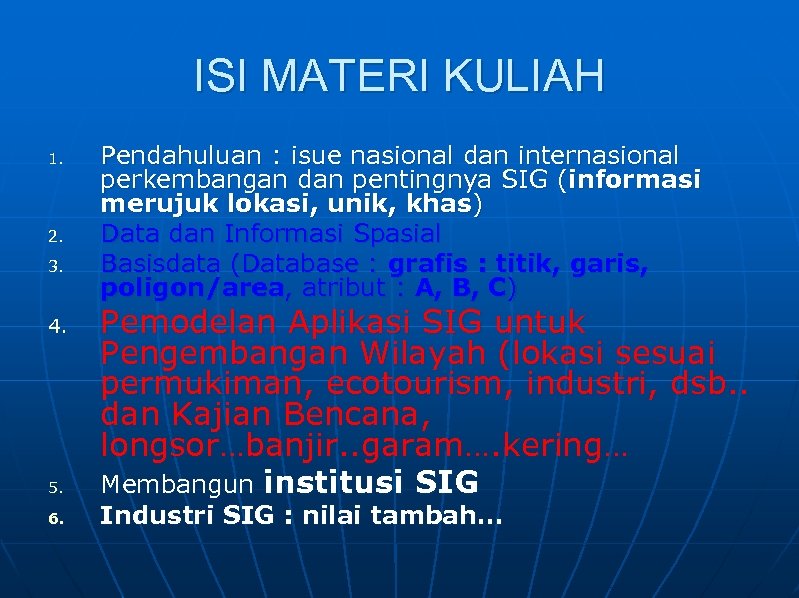

ISI MATERI KULIAH 1. 2. 3. 4. 5. 6. Pendahuluan : isue nasional dan internasional perkembangan dan pentingnya SIG (informasi merujuk lokasi, unik, khas) Data dan Informasi Spasial Basisdata (Database : grafis : titik, garis, poligon/area, atribut : A, B, C) Pemodelan Aplikasi SIG untuk Pengembangan Wilayah (lokasi sesuai permukiman, ecotourism, industri, dsb. . dan Kajian Bencana, longsor…banjir. . garam…. kering… Membangun institusi SIG Industri SIG : nilai tambah…

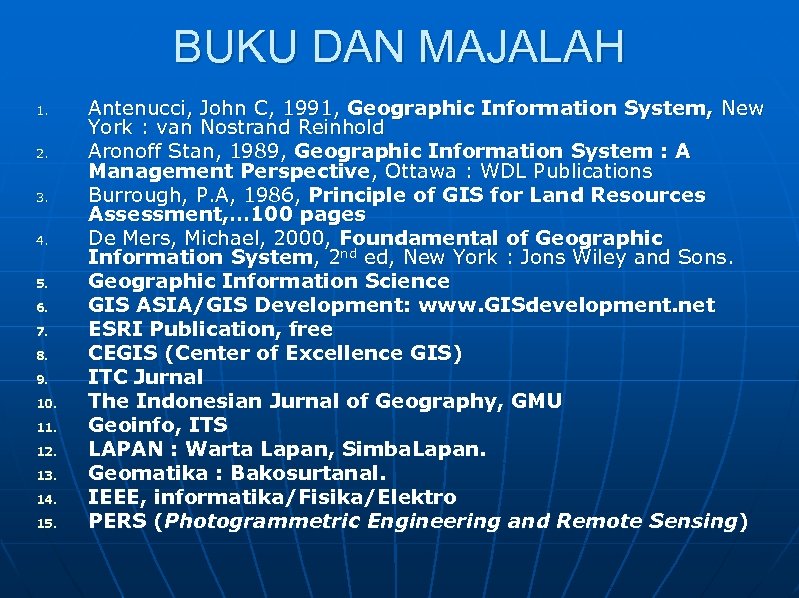

BUKU DAN MAJALAH 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. Antenucci, John C, 1991, Geographic Information System, New York : van Nostrand Reinhold Aronoff Stan, 1989, Geographic Information System : A Management Perspective, Ottawa : WDL Publications Burrough, P. A, 1986, Principle of GIS for Land Resources Assessment, … 100 pages De Mers, Michael, 2000, Foundamental of Geographic Information System, 2 nd ed, New York : Jons Wiley and Sons. Geographic Information Science GIS ASIA/GIS Development: www. GISdevelopment. net ESRI Publication, free CEGIS (Center of Excellence GIS) ITC Jurnal The Indonesian Jurnal of Geography, GMU Geoinfo, ITS LAPAN : Warta Lapan, Simba. Lapan. Geomatika : Bakosurtanal. IEEE, informatika/Fisika/Elektro PERS (Photogrammetric Engineering and Remote Sensing)

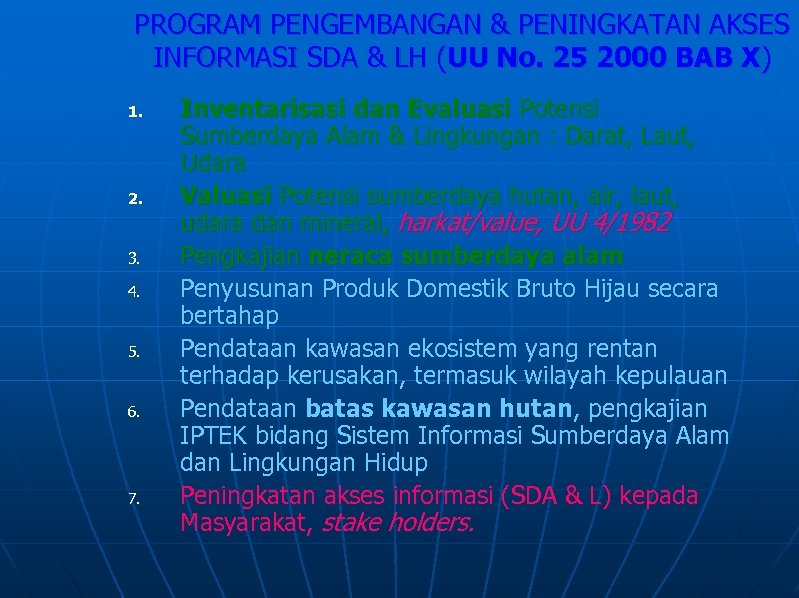

PROGRAM PENGEMBANGAN & PENINGKATAN AKSES INFORMASI SDA & LH (UU No. 25 2000 BAB X) 1. 2. 3. 4. 5. 6. 7. Inventarisasi dan Evaluasi Potensi Sumberdaya Alam & Lingkungan : Darat, Laut, Udara Valuasi Potensi sumberdaya hutan, air, laut, udara dan mineral, harkat/value, UU 4/1982 Pengkajian neraca sumberdaya alam Penyusunan Produk Domestik Bruto Hijau secara bertahap Pendataan kawasan ekosistem yang rentan terhadap kerusakan, termasuk wilayah kepulauan Pendataan batas kawasan hutan, pengkajian IPTEK bidang Sistem Informasi Sumberdaya Alam dan Lingkungan Hidup Peningkatan akses informasi (SDA & L) kepada Masyarakat, stake holders.

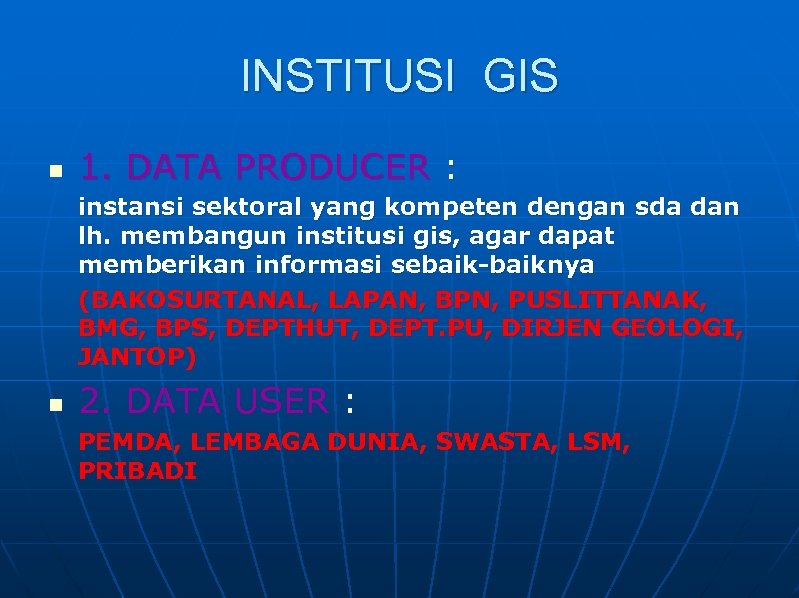

INSTITUSI GIS n 1. DATA PRODUCER : instansi sektoral yang kompeten dengan sda dan lh. membangun institusi gis, agar dapat memberikan informasi sebaik-baiknya (BAKOSURTANAL, LAPAN, BPN, PUSLITTANAK, BMG, BPS, DEPTHUT, DEPT. PU, DIRJEN GEOLOGI, JANTOP) n 2. DATA USER : PEMDA, LEMBAGA DUNIA, SWASTA, LSM, PRIBADI

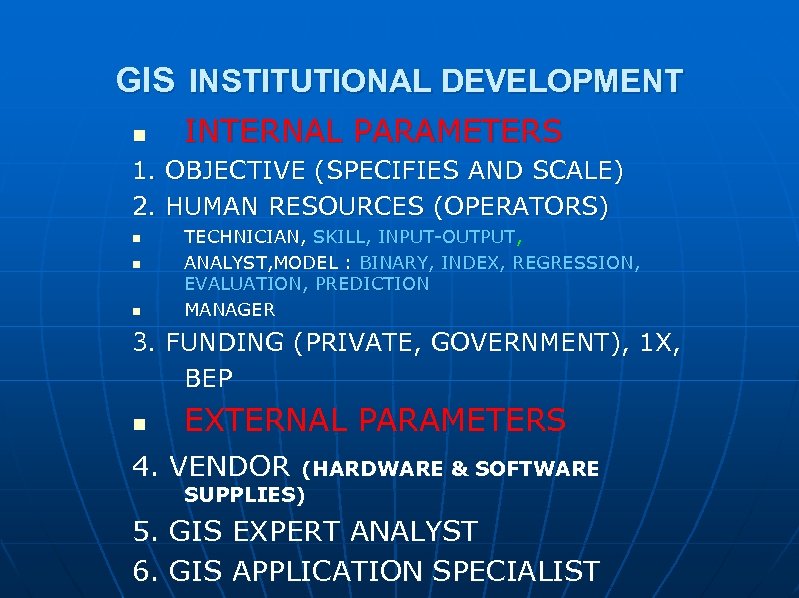

GIS INSTITUTIONAL DEVELOPMENT n INTERNAL PARAMETERS 1. OBJECTIVE (SPECIFIES AND SCALE) 2. HUMAN RESOURCES (OPERATORS) n n n TECHNICIAN, SKILL, INPUT-OUTPUT, ANALYST, MODEL : BINARY, INDEX, REGRESSION, EVALUATION, PREDICTION MANAGER 3. FUNDING (PRIVATE, GOVERNMENT), 1 X, BEP n EXTERNAL PARAMETERS 4. VENDOR (HARDWARE & SOFTWARE SUPPLIES) 5. GIS EXPERT ANALYST 6. GIS APPLICATION SPECIALIST

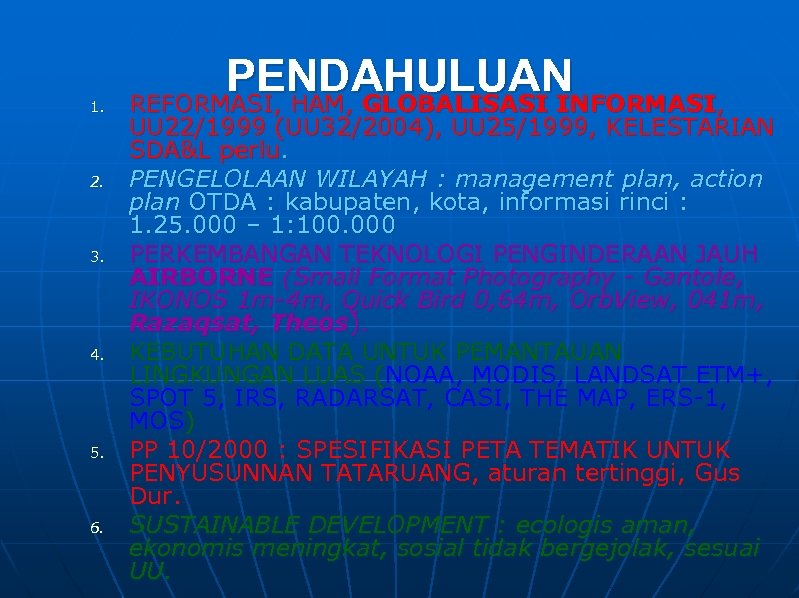

1. 2. 3. 4. 5. 6. PENDAHULUAN REFORMASI, HAM, GLOBALISASI INFORMASI, UU 22/1999 (UU 32/2004), UU 25/1999, KELESTARIAN SDA&L perlu. PENGELOLAAN WILAYAH : management plan, action plan OTDA : kabupaten, kota, informasi rinci : 1. 25. 000 – 1: 100. 000 PERKEMBANGAN TEKNOLOGI PENGINDERAAN JAUH AIRBORNE (Small Format Photography - Gantole, IKONOS 1 m-4 m, Quick Bird 0, 64 m, Orb. View, 041 m, Razaqsat, Theos). KEBUTUHAN DATA UNTUK PEMANTAUAN LINGKUNGAN LUAS (NOAA, MODIS, LANDSAT ETM+, SPOT 5, IRS, RADARSAT, CASI, THE MAP, ERS-1, MOS) PP 10/2000 : SPESIFIKASI PETA TEMATIK UNTUK PENYUSUNNAN TATARUANG, aturan tertinggi, Gus Dur. SUSTAINABLE DEVELOPMENT : ecologis aman, ekonomis meningkat, sosial tidak bergejolak, sesuai UU.

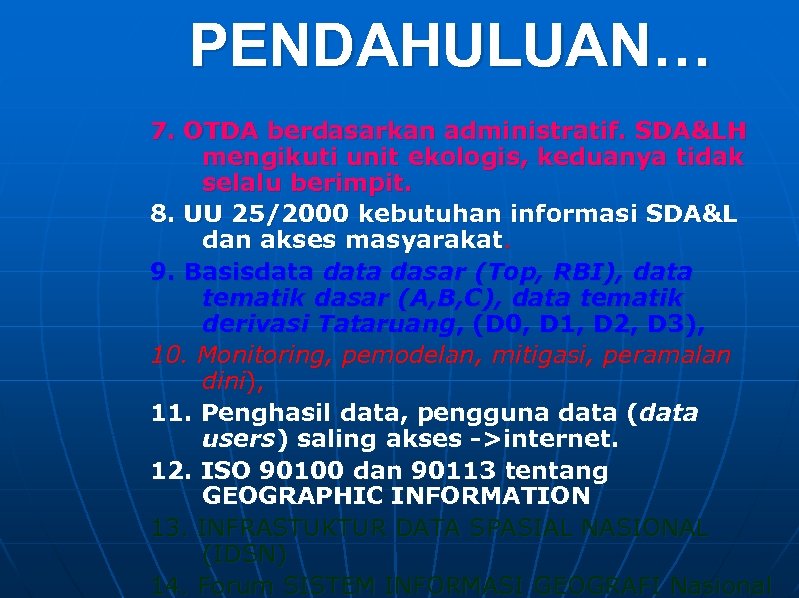

PENDAHULUAN… 7. OTDA berdasarkan administratif. SDA&LH mengikuti unit ekologis, keduanya tidak selalu berimpit. 8. UU 25/2000 kebutuhan informasi SDA&L dan akses masyarakat. 9. Basisdata dasar (Top, RBI), data tematik dasar (A, B, C), data tematik derivasi Tataruang, (D 0, D 1, D 2, D 3), 10. Monitoring, pemodelan, mitigasi, peramalan dini), 11. Penghasil data, pengguna data (data users) saling akses ->internet. 12. ISO 90100 dan 90113 tentang GEOGRAPHIC INFORMATION 13. INFRASTUKTUR DATA SPASIAL NASIONAL (IDSN) 14. Forum SISTEM INFORMASI GEOGRAFI Nasional

CONTOH derivasi n n 1. Peta Penduduk : distribusi pddk/desa 2. Peta DEM/lereng : ledok, cembung 3. Curah hujan : deras, ringan 4. Peta Rawan Bencana Banjir

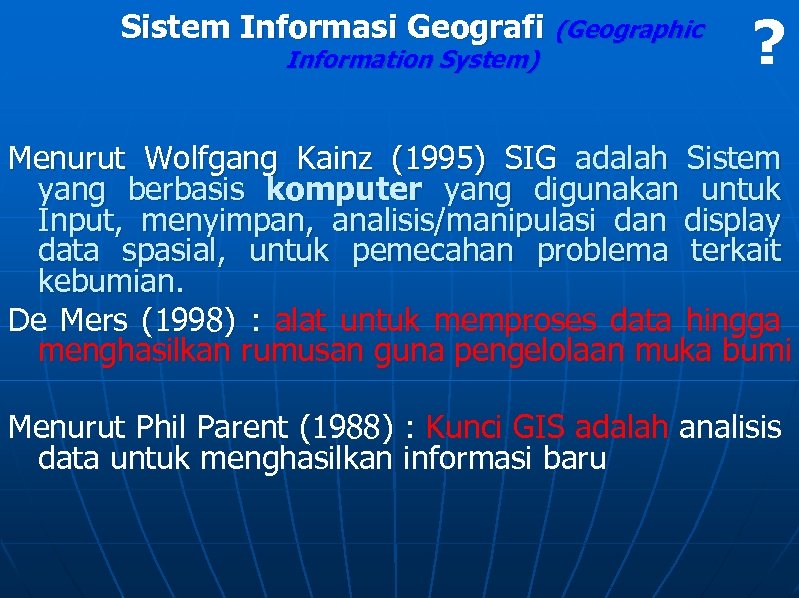

Sistem Informasi Geografi (Geographic Information System) ? Menurut Wolfgang Kainz (1995) SIG adalah Sistem yang berbasis komputer yang digunakan untuk Input, menyimpan, analisis/manipulasi dan display data spasial, untuk pemecahan problema terkait kebumian. De Mers (1998) : alat untuk memproses data hingga menghasilkan rumusan guna pengelolaan muka bumi Menurut Phil Parent (1988) : Kunci GIS adalah analisis data untuk menghasilkan informasi baru

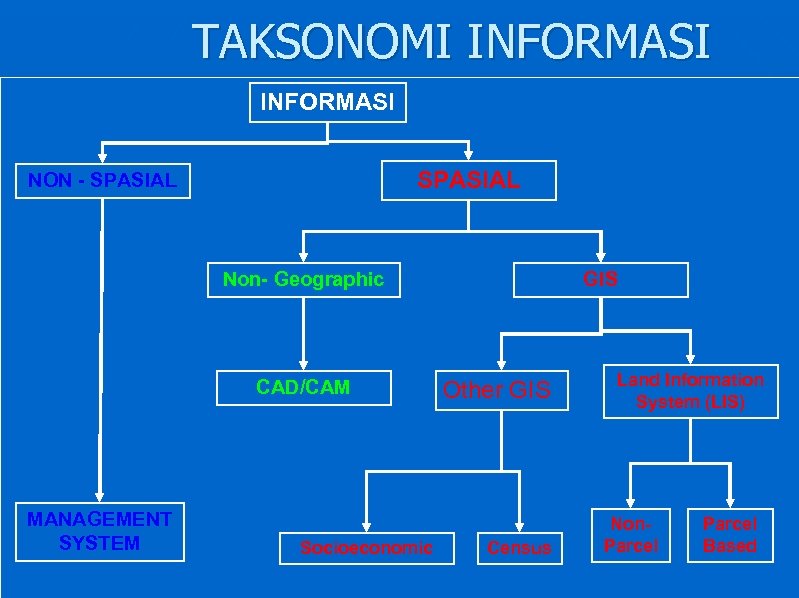

TAKSONOMI INFORMASI SPASIAL NON - SPASIAL Non- Geographic CAD/CAM MANAGEMENT SYSTEM Socioeconomic GIS Other GIS Census Land Information System (LIS) Non. Parcel Based

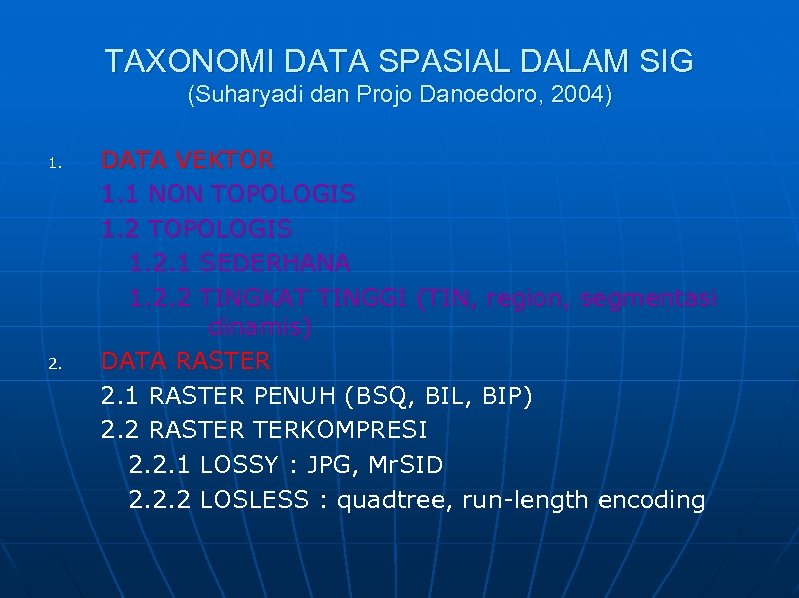

TAXONOMI DATA SPASIAL DALAM SIG (Suharyadi dan Projo Danoedoro, 2004) 1. 2. DATA VEKTOR 1. 1 NON TOPOLOGIS 1. 2. 1 SEDERHANA 1. 2. 2 TINGKAT TINGGI (TIN, region, segmentasi dinamis) DATA RASTER 2. 1 RASTER PENUH (BSQ, BIL, BIP) 2. 2 RASTER TERKOMPRESI 2. 2. 1 LOSSY : JPG, Mr. SID 2. 2. 2 LOSLESS : quadtree, run-length encoding

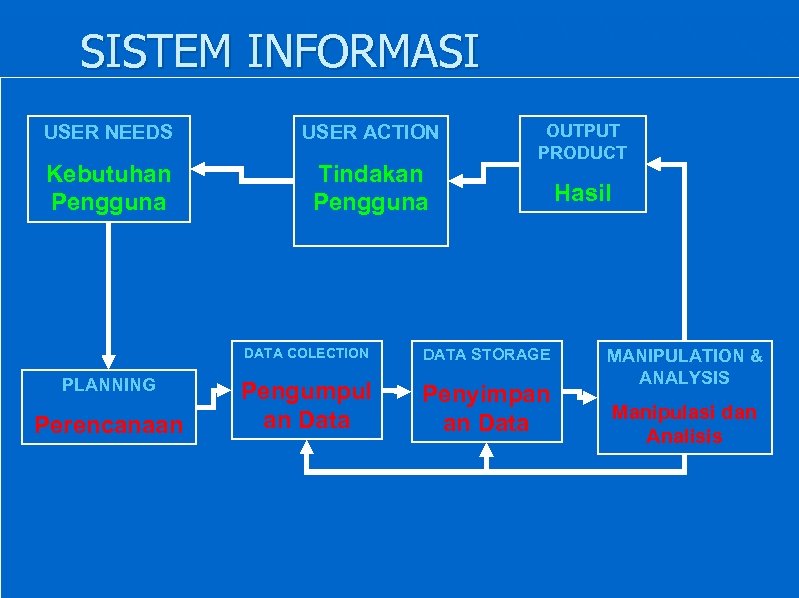

SISTEM INFORMASI USER NEEDS USER ACTION Kebutuhan Pengguna Tindakan Pengguna OUTPUT PRODUCT DATA COLECTION PLANNING Perencanaan DATA STORAGE Pengumpul an Data Penyimpan an Data Hasil MANIPULATION & ANALYSIS Manipulasi dan Analisis

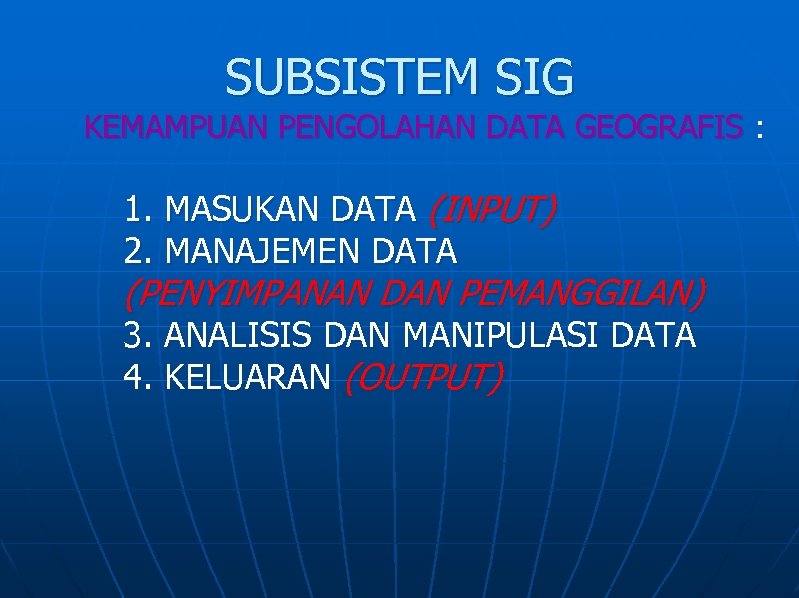

SUBSISTEM SIG KEMAMPUAN PENGOLAHAN DATA GEOGRAFIS : 1. MASUKAN DATA (INPUT) 2. MANAJEMEN DATA (PENYIMPANAN DAN PEMANGGILAN) 3. ANALISIS DAN MANIPULASI DATA 4. KELUARAN (OUTPUT)

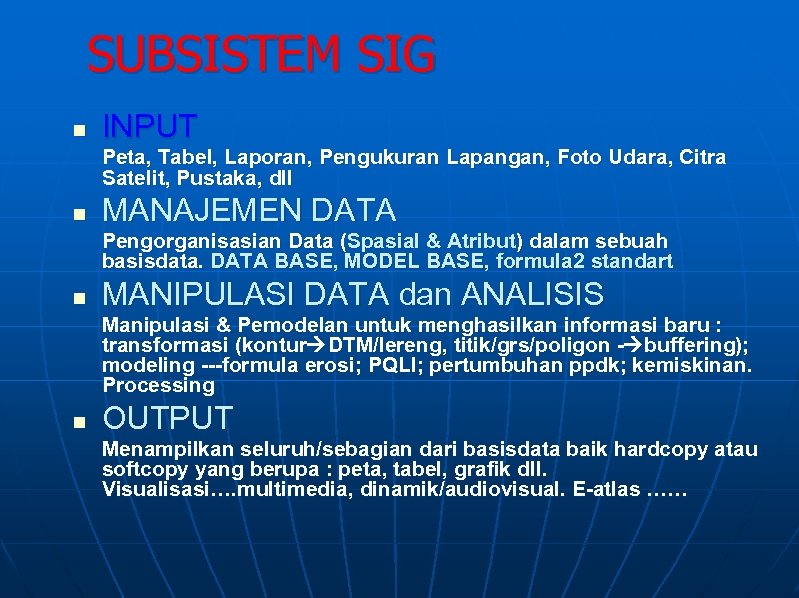

SUBSISTEM SIG n INPUT Peta, Tabel, Laporan, Pengukuran Lapangan, Foto Udara, Citra Satelit, Pustaka, dll n MANAJEMEN DATA Pengorganisasian Data (Spasial & Atribut) dalam sebuah basisdata. DATA BASE, MODEL BASE, formula 2 standart n MANIPULASI DATA dan ANALISIS Manipulasi & Pemodelan untuk menghasilkan informasi baru : transformasi (kontur DTM/lereng, titik/grs/poligon - buffering); modeling ---formula erosi; PQLI; pertumbuhan ppdk; kemiskinan. Processing n OUTPUT Menampilkan seluruh/sebagian dari basisdata baik hardcopy atau softcopy yang berupa : peta, tabel, grafik dll. Visualisasi…. multimedia, dinamik/audiovisual. E-atlas ……

DATA n n n 1. Currentness = mutakhir, baru, up to date 2. Coverage = cakupannya sesuai 3. Correctness = isi benar sesuai yg diperlukan, 127 peta tematik. n n n 4. Communicative = mudah dipahami 5. quality = sumber data, data asli/turunan…. 6. Consistent = sesuai aturan, SNI, 7. Completeness = LENGKAP

KOMPONEN SIG n PERANGKAT KERAS

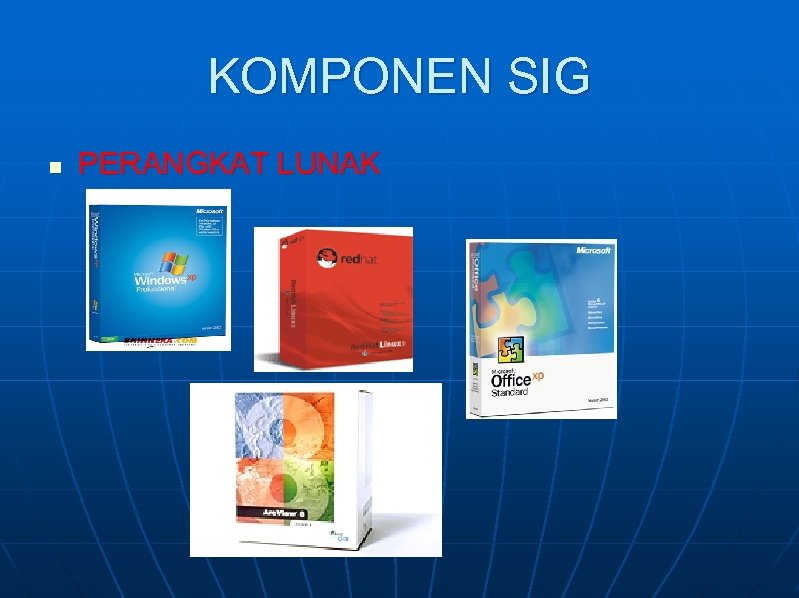

KOMPONEN SIG n PERANGKAT LUNAK

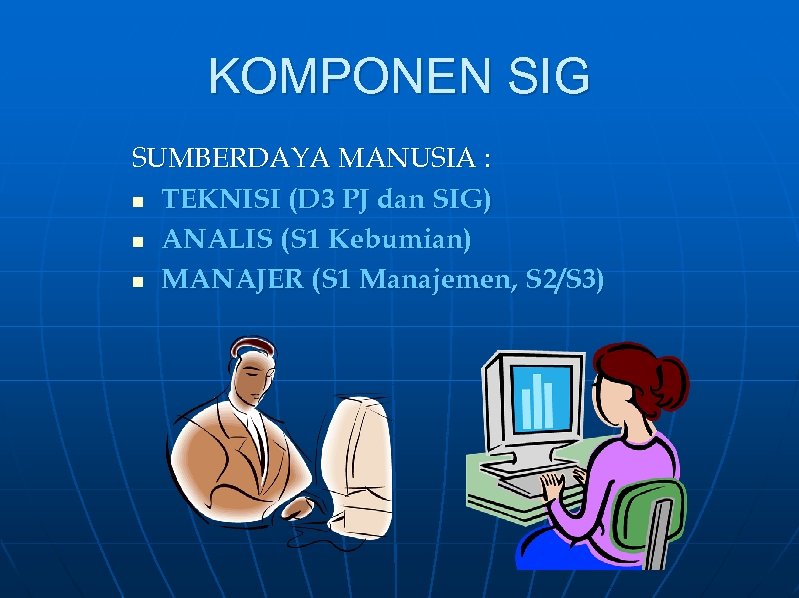

KOMPONEN SIG SUMBERDAYA MANUSIA : n TEKNISI (D 3 PJ dan SIG) n ANALIS (S 1 Kebumian) n MANAJER (S 1 Manajemen, S 2/S 3)

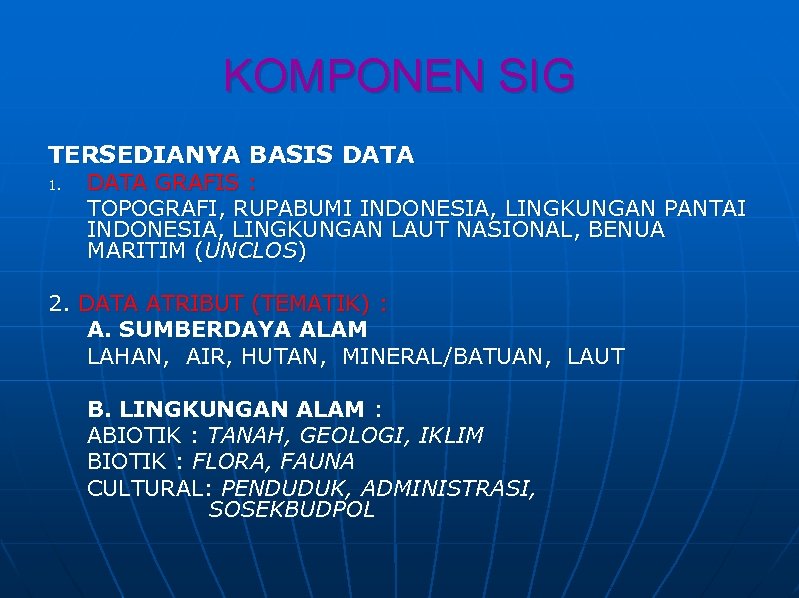

KOMPONEN SIG TERSEDIANYA BASIS DATA 1. DATA GRAFIS : TOPOGRAFI, RUPABUMI INDONESIA, LINGKUNGAN PANTAI INDONESIA, LINGKUNGAN LAUT NASIONAL, BENUA MARITIM (UNCLOS) 2. DATA ATRIBUT (TEMATIK) : A. SUMBERDAYA ALAM LAHAN, AIR, HUTAN, MINERAL/BATUAN, LAUT B. LINGKUNGAN ALAM : ABIOTIK : TANAH, GEOLOGI, IKLIM BIOTIK : FLORA, FAUNA CULTURAL: PENDUDUK, ADMINISTRASI, SOSEKBUDPOL

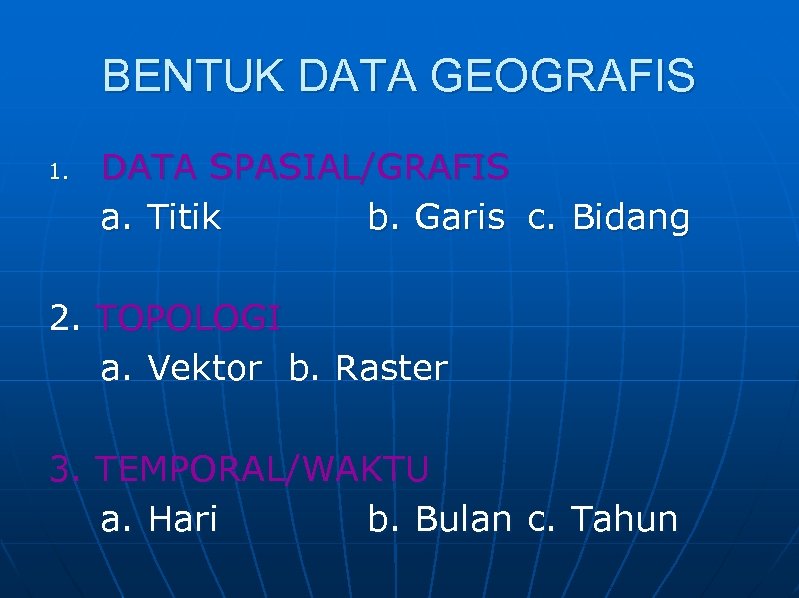

BENTUK DATA GEOGRAFIS 1. DATA SPASIAL/GRAFIS a. Titik b. Garis c. Bidang 2. TOPOLOGI a. Vektor b. Raster 3. TEMPORAL/WAKTU a. Hari b. Bulan c. Tahun

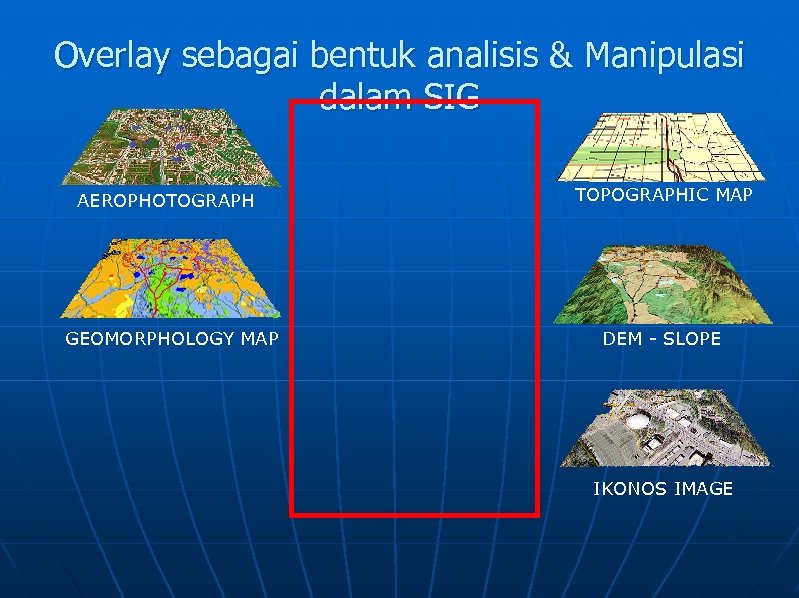

Overlay sebagai bentuk analisis & Manipulasi dalam SIG AEROPHOTOGRAPH GEOMORPHOLOGY MAP TOPOGRAPHIC MAP DEM - SLOPE IKONOS IMAGE

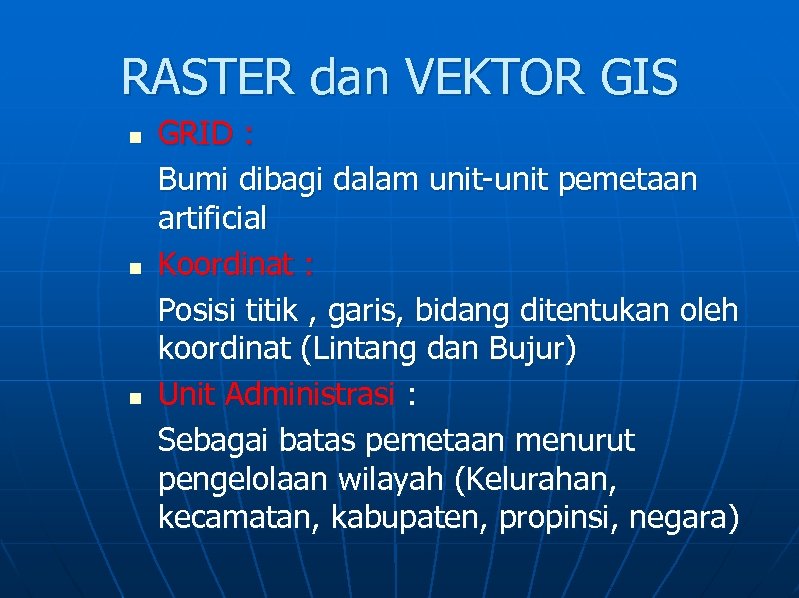

RASTER dan VEKTOR GIS n n n GRID : Bumi dibagi dalam unit-unit pemetaan artificial Koordinat : Posisi titik , garis, bidang ditentukan oleh koordinat (Lintang dan Bujur) Unit Administrasi : Sebagai batas pemetaan menurut pengelolaan wilayah (Kelurahan, kecamatan, kabupaten, propinsi, negara)

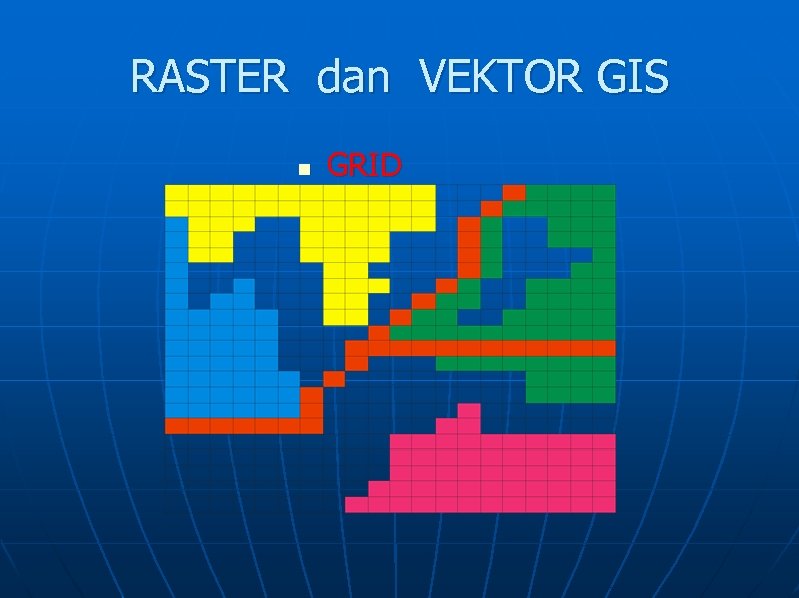

RASTER dan VEKTOR GIS n GRID

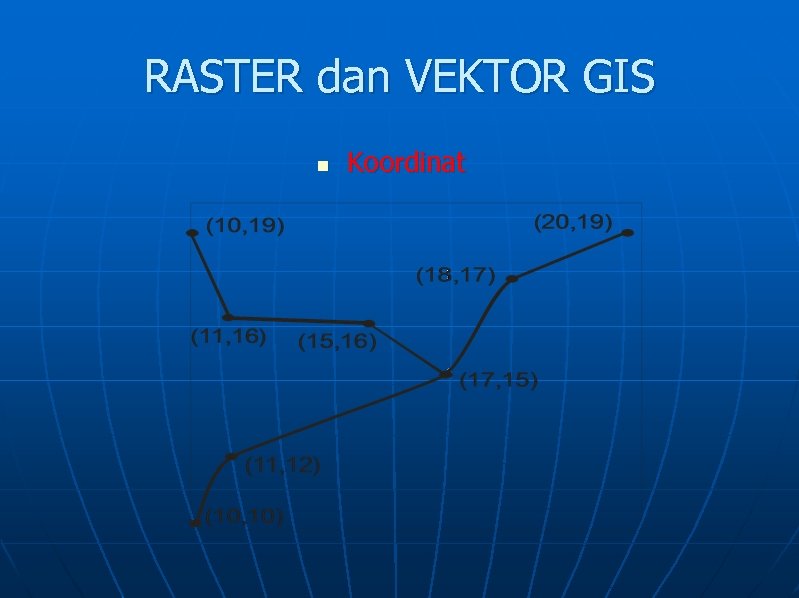

RASTER dan VEKTOR GIS n Koordinat

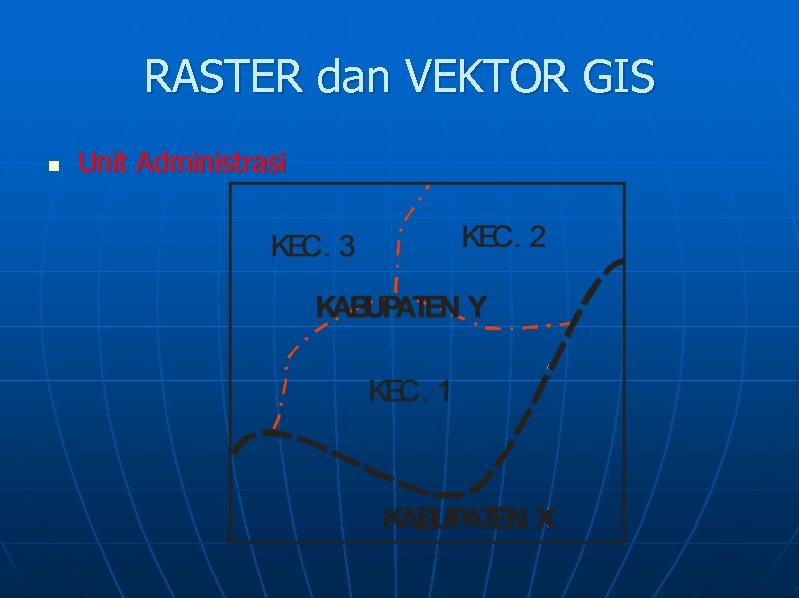

RASTER dan VEKTOR GIS n Unit Administrasi

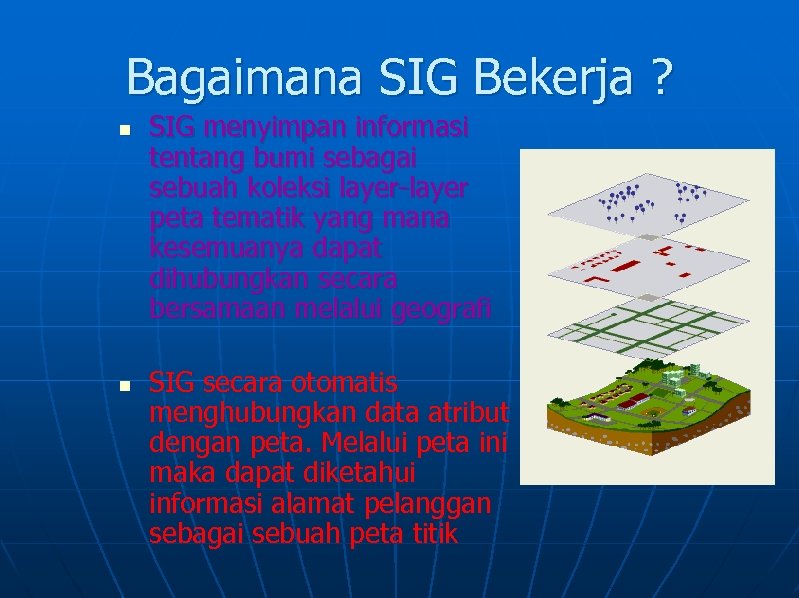

Bagaimana SIG Bekerja ? n n SIG menyimpan informasi tentang bumi sebagai sebuah koleksi layer-layer peta tematik yang mana kesemuanya dapat dihubungkan secara bersamaan melalui geografi SIG secara otomatis menghubungkan data atribut dengan peta. Melalui peta ini maka dapat diketahui informasi alamat pelanggan sebagai sebuah peta titik

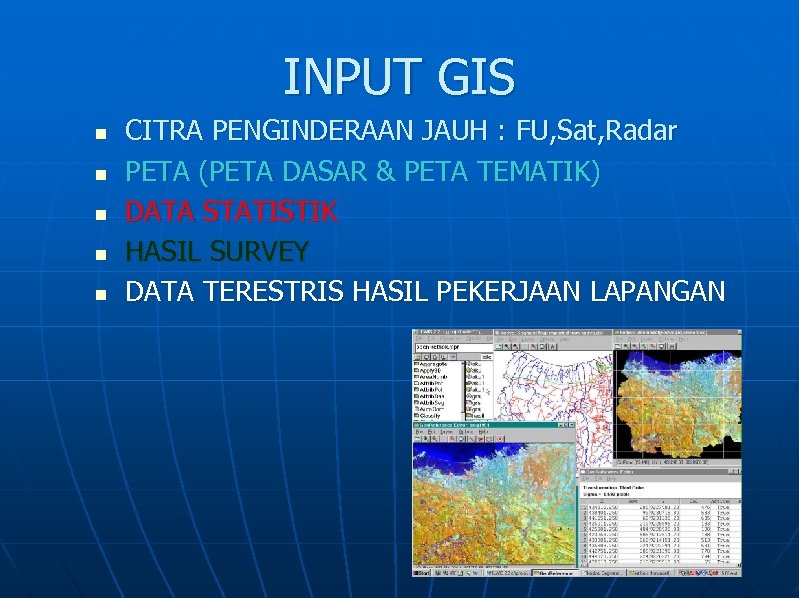

INPUT GIS n n n CITRA PENGINDERAAN JAUH : FU, Sat, Radar PETA (PETA DASAR & PETA TEMATIK) DATA STATISTIK HASIL SURVEY DATA TERESTRIS HASIL PEKERJAAN LAPANGAN

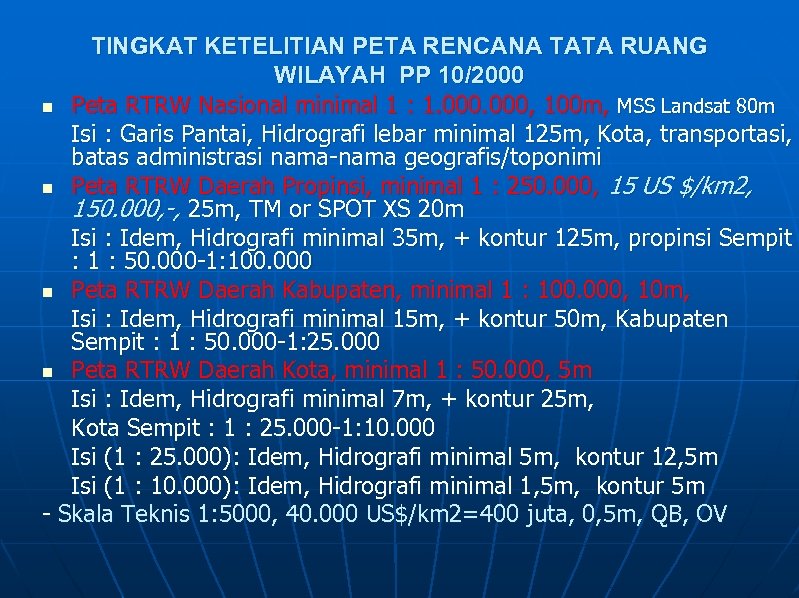

TINGKAT KETELITIAN PETA RENCANA TATA RUANG WILAYAH PP 10/2000 n Peta RTRW Nasional minimal 1 : 1. 000, 100 m, MSS Landsat 80 m Isi : Garis Pantai, Hidrografi lebar minimal 125 m, Kota, transportasi, batas administrasi nama-nama geografis/toponimi n Peta RTRW Daerah Propinsi, minimal 1 : 250. 000, 15 US $/km 2, 150. 000, -, 25 m, TM or SPOT XS 20 m Isi : Idem, Hidrografi minimal 35 m, + kontur 125 m, propinsi Sempit : 1 : 50. 000 -1: 100. 000 n Peta RTRW Daerah Kabupaten, minimal 1 : 100. 000, 10 m, Isi : Idem, Hidrografi minimal 15 m, + kontur 50 m, Kabupaten Sempit : 1 : 50. 000 -1: 25. 000 n Peta RTRW Daerah Kota, minimal 1 : 50. 000, 5 m Isi : Idem, Hidrografi minimal 7 m, + kontur 25 m, Kota Sempit : 1 : 25. 000 -1: 10. 000 Isi (1 : 25. 000): Idem, Hidrografi minimal 5 m, kontur 12, 5 m Isi (1 : 10. 000): Idem, Hidrografi minimal 1, 5 m, kontur 5 m - Skala Teknis 1: 5000, 40. 000 US$/km 2=400 juta, 0, 5 m, QB, OV

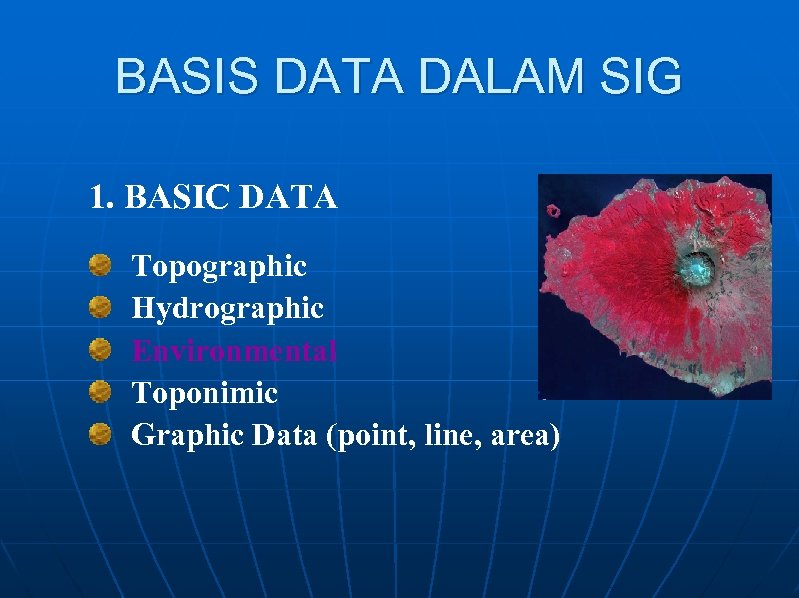

BASIS DATA DALAM SIG 1. BASIC DATA Topographic Hydrographic Environmental Toponimic Graphic Data (point, line, area)

BASIS DATA DALAM SIG 2. ATTRIBUTE DATA : Abiotic Surface and Groundwater, sea Rocks and mineral Soil Climate

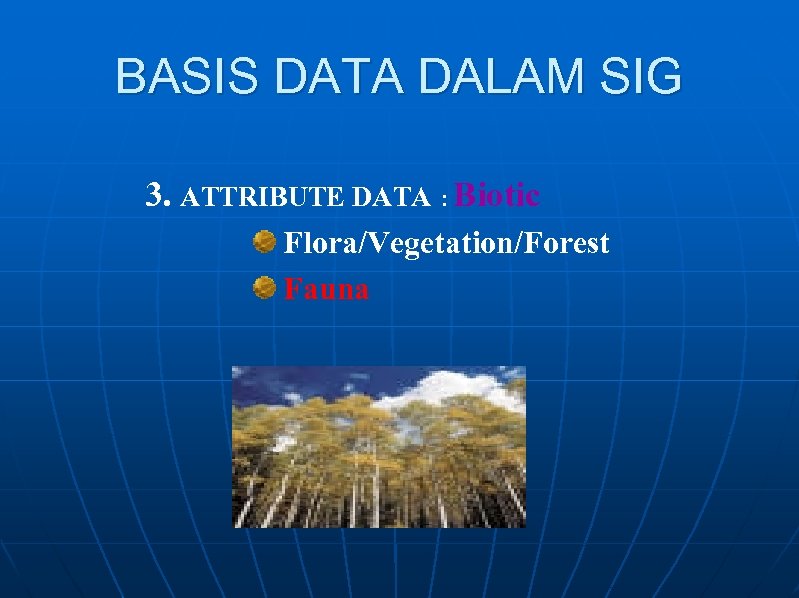

BASIS DATA DALAM SIG 3. ATTRIBUTE DATA : Biotic Flora/Vegetation/Forest Fauna

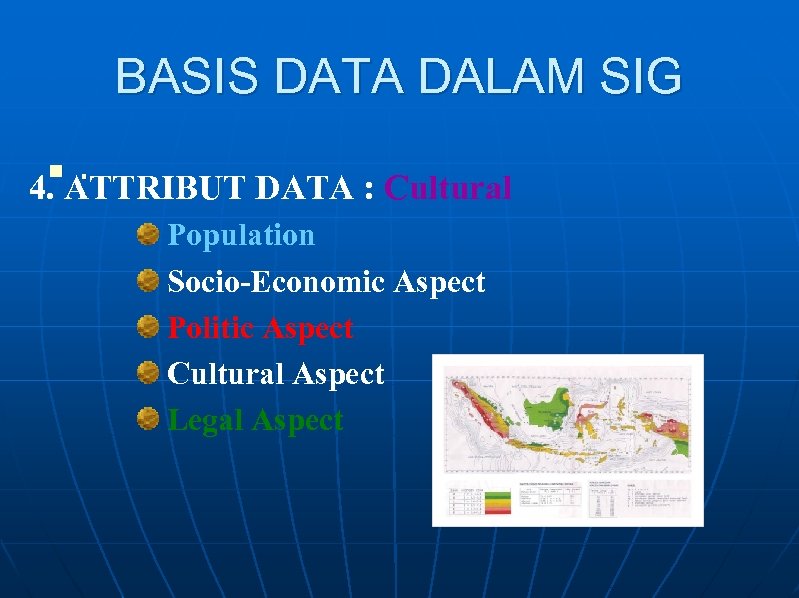

BASIS DATA DALAM SIG. 4. ATTRIBUT DATA : Cultural n Population Socio-Economic Aspect Politic Aspect Cultural Aspect Legal Aspect

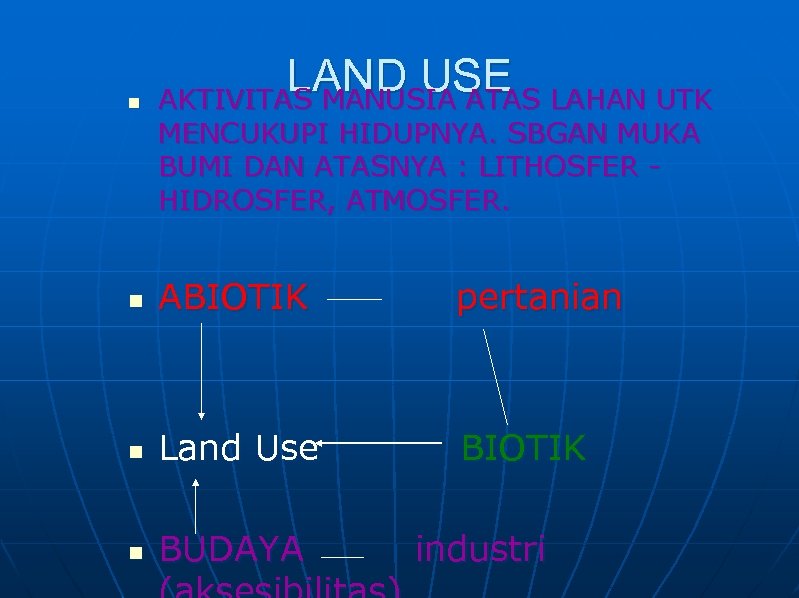

n LAND USE LAHAN UTK AKTIVITAS MANUSIA ATAS MENCUKUPI HIDUPNYA. SBGAN MUKA BUMI DAN ATASNYA : LITHOSFER HIDROSFER, ATMOSFER. n ABIOTIK pertanian n Land Use BIOTIK n BUDAYA industri

DATA DLM BASIS DATA 1. BASIS DATA (DATA BASE) 1. 1 DATA SPASIAL/GRAFIS 1. 2 DATA NON SPASIAL/ATRIBUT 2. BASIS MODEL (MODEL BASE) 2. 1 DASAR (aritmatik) 2. 2 Model tertentu : USLE, CIA,

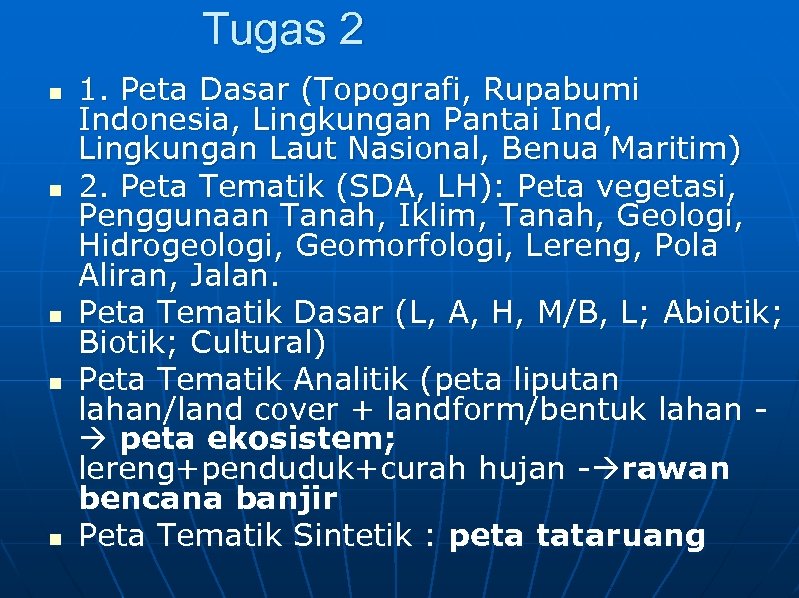

Tugas 2 n n n 1. Peta Dasar (Topografi, Rupabumi Indonesia, Lingkungan Pantai Ind, Lingkungan Laut Nasional, Benua Maritim) 2. Peta Tematik (SDA, LH): Peta vegetasi, Penggunaan Tanah, Iklim, Tanah, Geologi, Hidrogeologi, Geomorfologi, Lereng, Pola Aliran, Jalan. Peta Tematik Dasar (L, A, H, M/B, L; Abiotik; Biotik; Cultural) Peta Tematik Analitik (peta liputan lahan/land cover + landform/bentuk lahan peta ekosistem; lereng+penduduk+curah hujan - rawan bencana banjir Peta Tematik Sintetik : peta tataruang

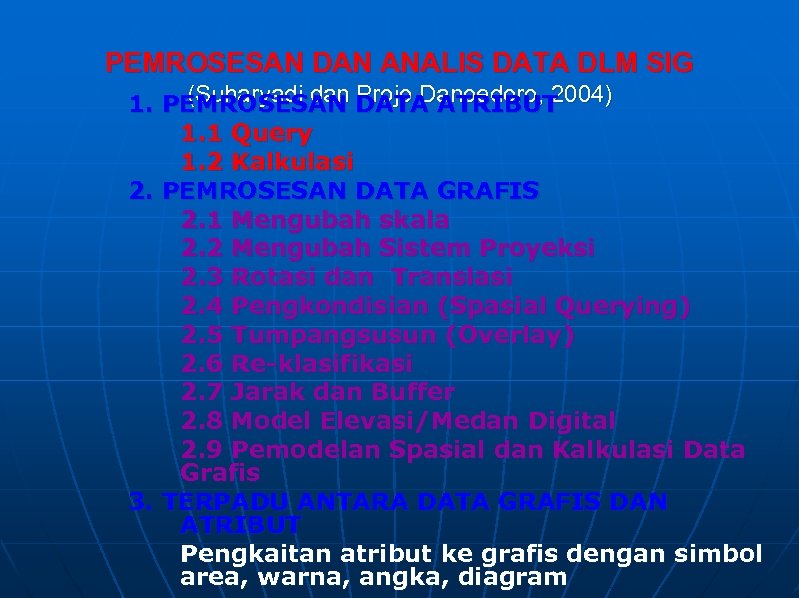

PEMROSESAN DAN ANALIS DATA DLM SIG (Suharyadi dan Projo Danoedoro, 2004) 1. PEMROSESAN DATA ATRIBUT 1. 1 Query 1. 2 Kalkulasi 2. PEMROSESAN DATA GRAFIS 2. 1 Mengubah skala 2. 2 Mengubah Sistem Proyeksi 2. 3 Rotasi dan Translasi 2. 4 Pengkondisian (Spasial Querying) 2. 5 Tumpangsusun (Overlay) 2. 6 Re-klasifikasi 2. 7 Jarak dan Buffer 2. 8 Model Elevasi/Medan Digital 2. 9 Pemodelan Spasial dan Kalkulasi Data Grafis 3. TERPADU ANTARA DATA GRAFIS DAN ATRIBUT Pengkaitan atribut ke grafis dengan simbol area, warna, angka, diagram

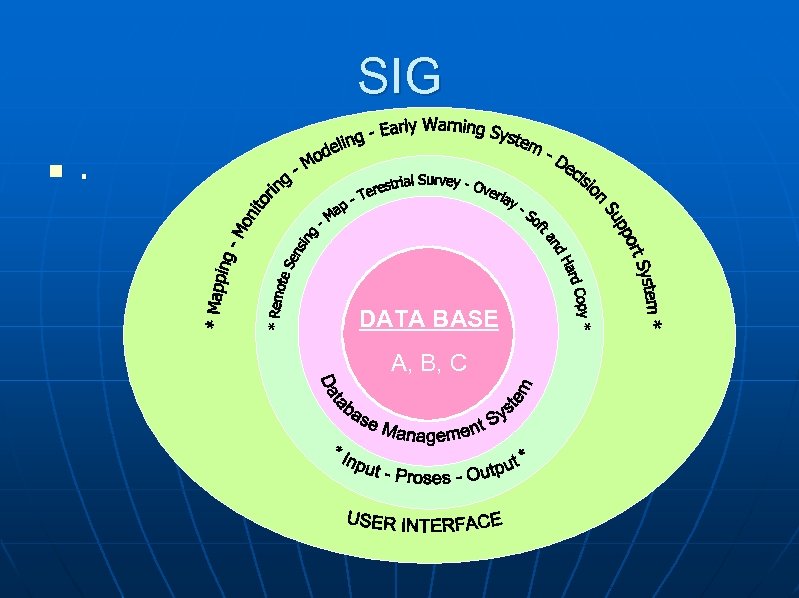

SIG n . DATA BASE A, B, C

n n n GIGO = GARBAGE IN GARBAGE OUT Data collection : jenis, dimana, cara apa, rinci/reliability, accuracy, muthakir, Data analysis : statistic, comparative, ecologis, historis, Data presentation : peta, bar, pie, deskripsi, softcopy, ….

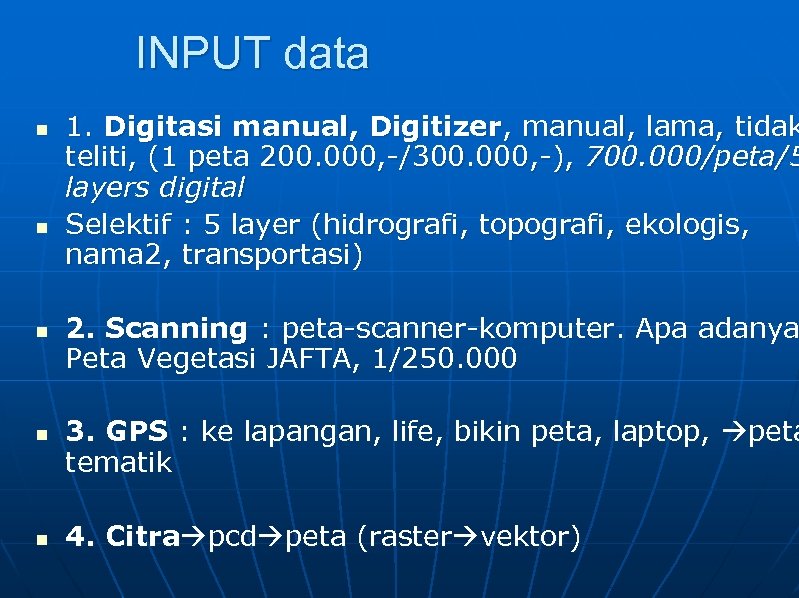

INPUT data n n n 1. Digitasi manual, Digitizer, manual, lama, tidak teliti, (1 peta 200. 000, -/300. 000, -), 700. 000/peta/5 layers digital Selektif : 5 layer (hidrografi, topografi, ekologis, nama 2, transportasi) 2. Scanning : peta-scanner-komputer. Apa adanya Peta Vegetasi JAFTA, 1/250. 000 3. GPS : ke lapangan, life, bikin peta, laptop, peta tematik 4. Citra pcd peta (raster vektor)

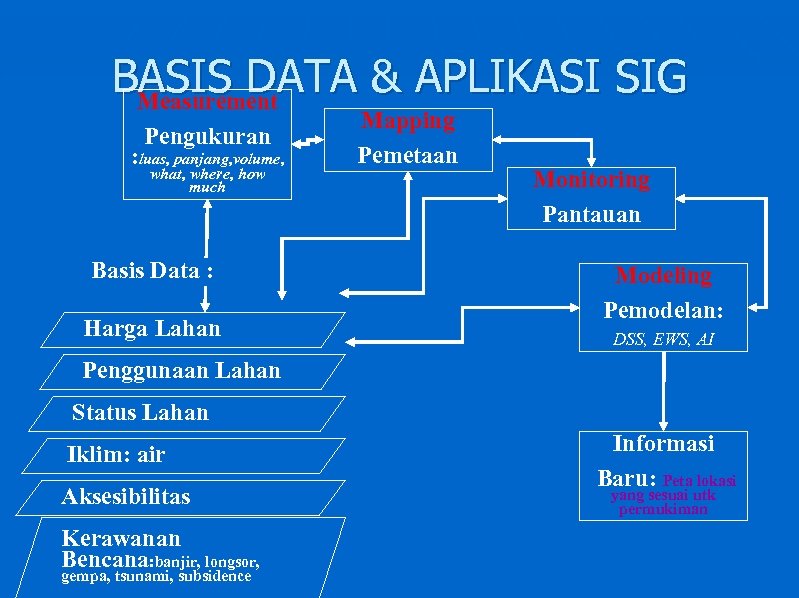

BASIS DATA & APLIKASI SIG Measurement Pengukuran : luas, panjang, volume, what, where, how much Basis Data : Harga Lahan Mapping Pemetaan Monitoring Pantauan Modeling Pemodelan: DSS, EWS, AI Penggunaan Lahan Status Lahan Iklim: air Aksesibilitas Kerawanan Bencana: banjir, longsor, gempa, tsunami, subsidence Informasi Baru: Peta lokasi yang sesuai utk permukiman

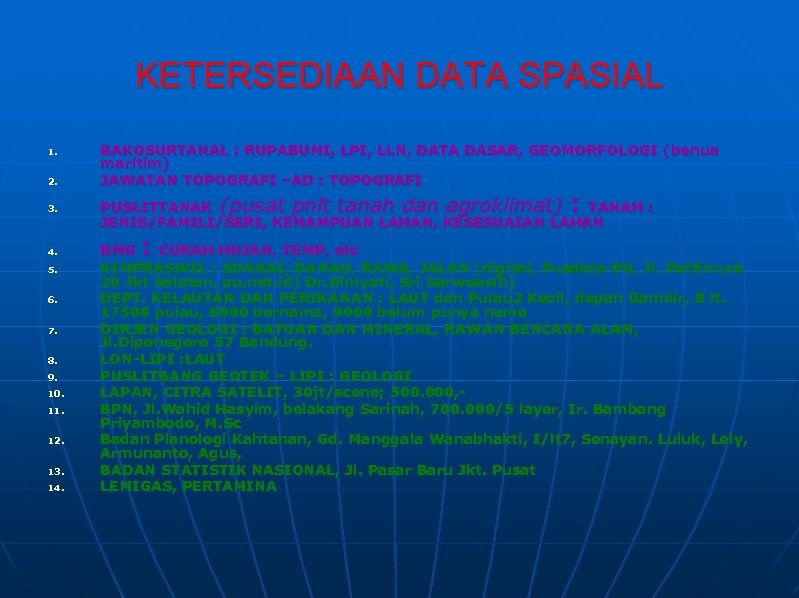

KETERSEDIAAN DATA SPASIAL 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. BAKOSURTANAL : RUPABUMI, LPI, LLN, DATA DASAR, GEOMORFOLOGI (benua maritim) JAWATAN TOPOGRAFI –AD : TOPOGRAFI : PUSLITTANAK (pusat pnlt tanah dan agroklimat) TANAH : JENIS/FAMILI/SERI, KEMAMPUAN LAHAN, KESESUAIAN LAHAN : BMG CURAH HUJAN, TEMP, etc KIMPRASWIL : SUNGAI, DANAU, RAWA, JALAN (digital, Pusdata-PU, Jl. Pattimura 20 Jkt Selatan, pu. net. id) Dr. Dimyati, Sri Sarwoasih) DEPT. KELAUTAN DAN PERIKANAN : LAUT dan Pulau 2 Kecil, depan Gambir, 8 lt. 17508 pulau, 8000 bernama, 9000 belum punya nama DIRJEN GEOLOGI : BATUAN DAN MINERAL, RAWAN BENCANA ALAM, Jl. Diponegoro 57 Bandung. LON-LIPI : LAUT PUSLITBANG GEOTEK – LIPI : GEOLOGI LAPAN, CITRA SATELIT, 30 jt/scene; 500. 000, BPN, Jl. Wahid Hasyim, belakang Sarinah, 700. 000/5 layer, Ir. Bambang Priyambodo, M. Sc Badan Planologi Kahtanan, Gd. Manggala Wanabhakti, I/lt 7, Senayan. Luluk, Lely, Armunanto, Agus, BADAN STATISTIK NASIONAL, Jl. Pasar Baru Jkt. Pusat LEMIGAS, PERTAMINA

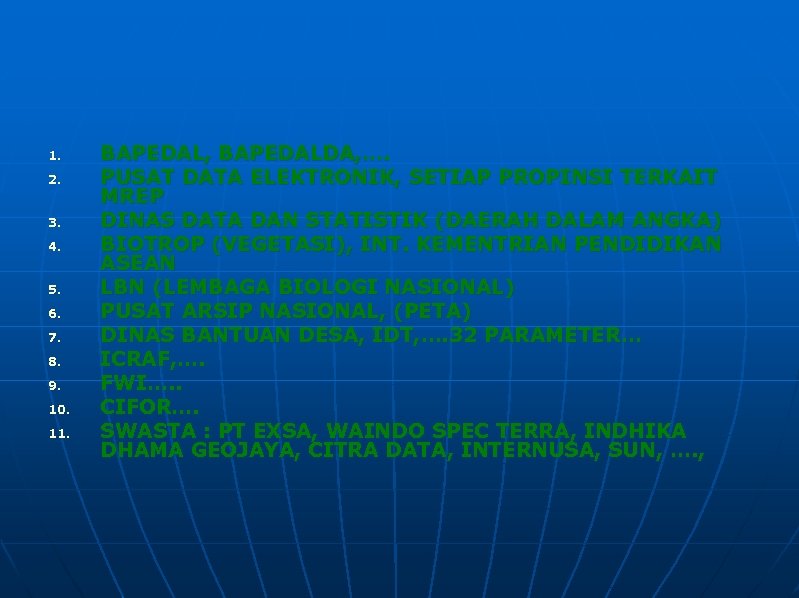

1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. BAPEDAL, BAPEDALDA, …. PUSAT DATA ELEKTRONIK, SETIAP PROPINSI TERKAIT MREP DINAS DATA DAN STATISTIK (DAERAH DALAM ANGKA) BIOTROP (VEGETASI), INT. KEMENTRIAN PENDIDIKAN ASEAN LBN (LEMBAGA BIOLOGI NASIONAL) PUSAT ARSIP NASIONAL, (PETA) DINAS BANTUAN DESA, IDT, …. 32 PARAMETER… ICRAF, …. FWI…. . CIFOR…. SWASTA : PT EXSA, WAINDO SPEC TERRA, INDHIKA DHAMA GEOJAYA, CITRA DATA, INTERNUSA, SUN, …. ,

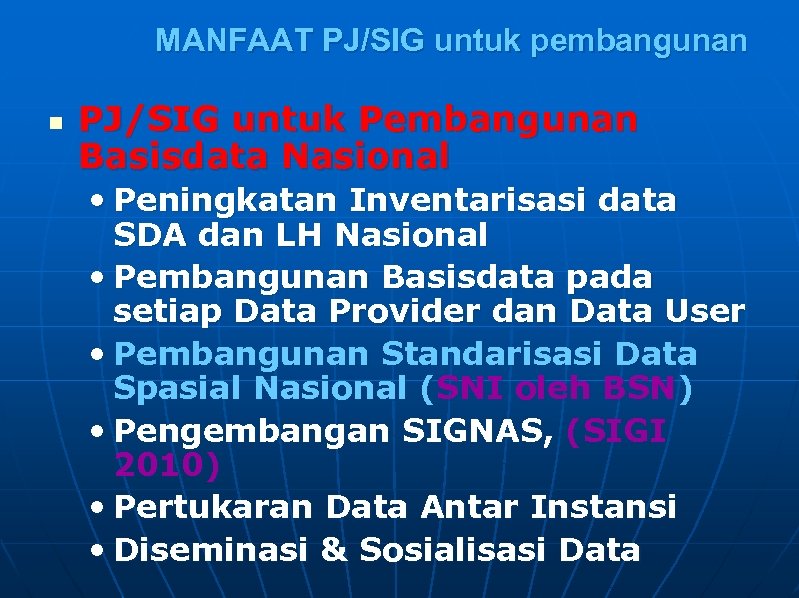

MANFAAT PJ/SIG untuk pembangunan n PJ/SIG untuk Pembangunan Basisdata Nasional • Peningkatan Inventarisasi data SDA dan LH Nasional • Pembangunan Basisdata pada setiap Data Provider dan Data User • Pembangunan Standarisasi Data Spasial Nasional (SNI oleh BSN) • Pengembangan SIGNAS, (SIGI 2010) • Pertukaran Data Antar Instansi • Diseminasi & Sosialisasi Data

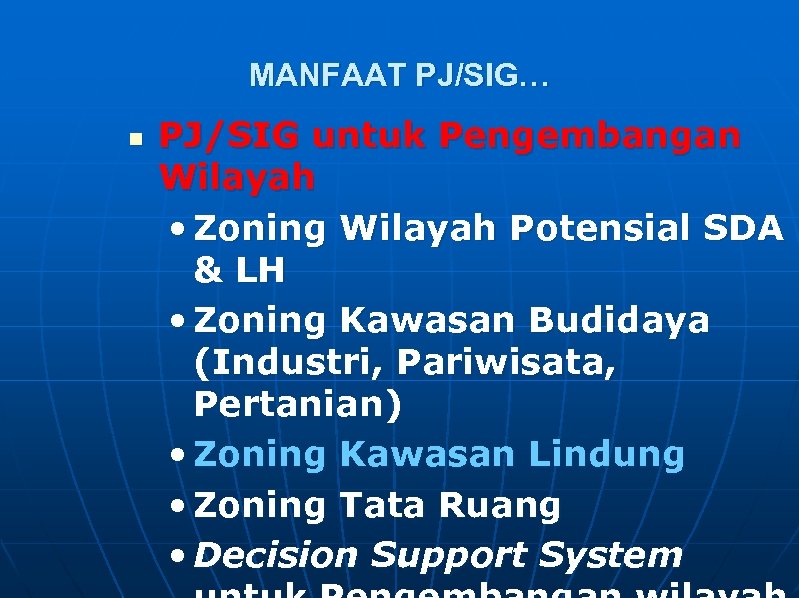

MANFAAT PJ/SIG… n PJ/SIG untuk Pengembangan Wilayah • Zoning Wilayah Potensial SDA & LH • Zoning Kawasan Budidaya (Industri, Pariwisata, Pertanian) • Zoning Kawasan Lindung • Zoning Tata Ruang • Decision Support System

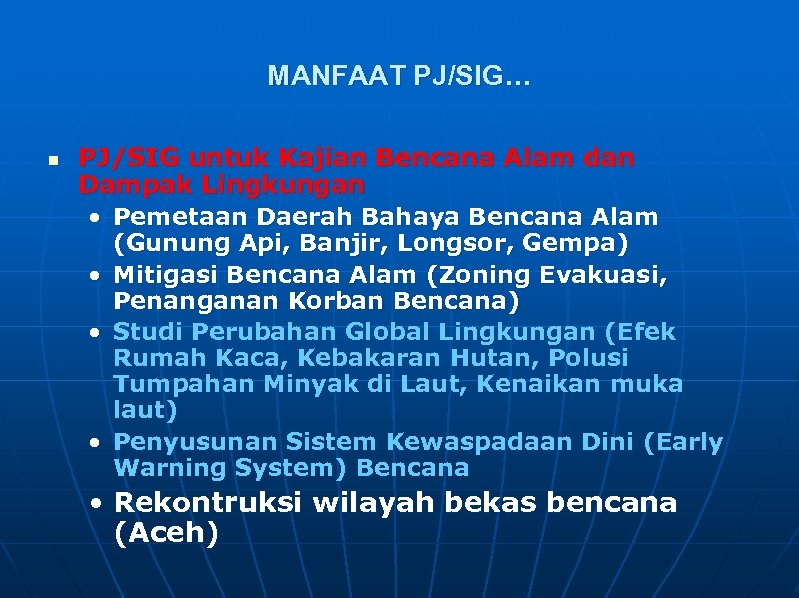

MANFAAT PJ/SIG… n PJ/SIG untuk Kajian Bencana Alam dan Dampak Lingkungan • Pemetaan Daerah Bahaya Bencana Alam (Gunung Api, Banjir, Longsor, Gempa) • Mitigasi Bencana Alam (Zoning Evakuasi, Penanganan Korban Bencana) • Studi Perubahan Global Lingkungan (Efek Rumah Kaca, Kebakaran Hutan, Polusi Tumpahan Minyak di Laut, Kenaikan muka laut) • Penyusunan Sistem Kewaspadaan Dini (Early Warning System) Bencana • Rekontruksi wilayah bekas bencana (Aceh)

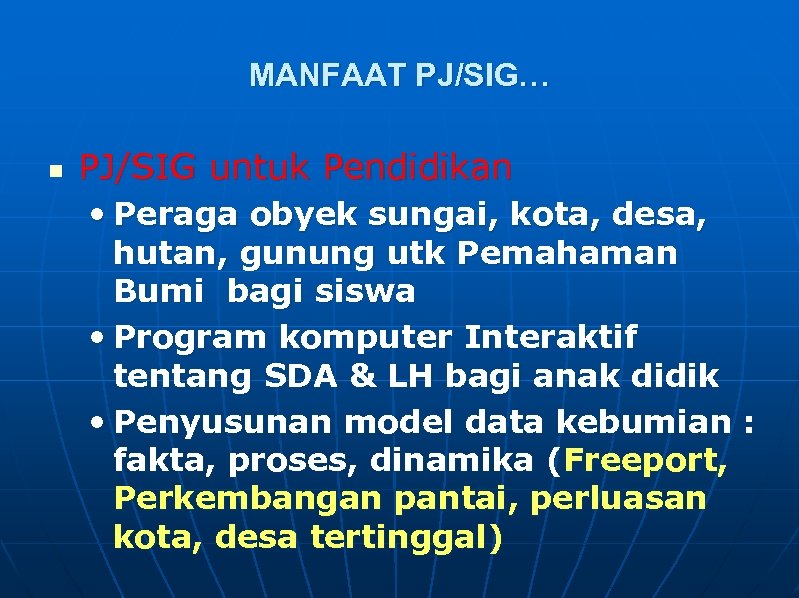

MANFAAT PJ/SIG… n PJ/SIG untuk Pendidikan • Peraga obyek sungai, kota, desa, hutan, gunung utk Pemahaman Bumi bagi siswa • Program komputer Interaktif tentang SDA & LH bagi anak didik • Penyusunan model data kebumian : fakta, proses, dinamika (Freeport, Perkembangan pantai, perluasan kota, desa tertinggal)

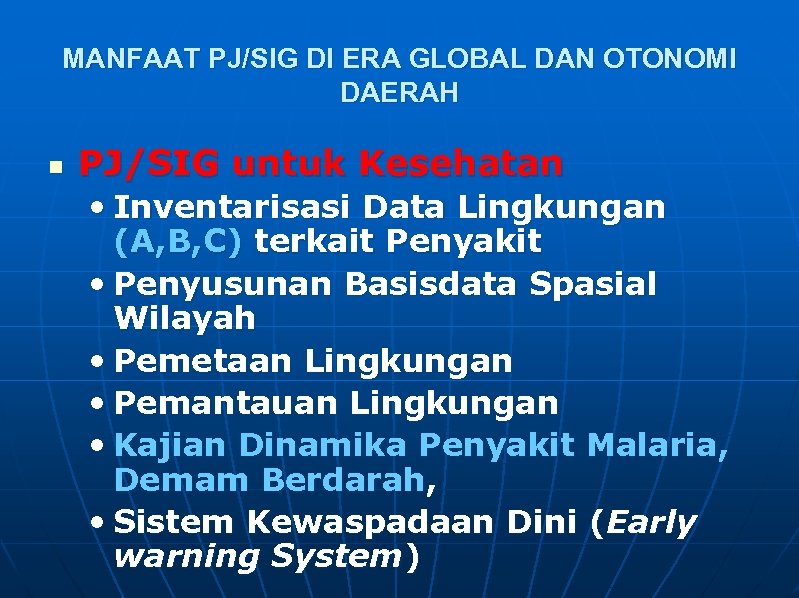

MANFAAT PJ/SIG DI ERA GLOBAL DAN OTONOMI DAERAH n PJ/SIG untuk Kesehatan • Inventarisasi Data Lingkungan (A, B, C) terkait Penyakit • Penyusunan Basisdata Spasial Wilayah • Pemetaan Lingkungan • Pemantauan Lingkungan • Kajian Dinamika Penyakit Malaria, Demam Berdarah, • Sistem Kewaspadaan Dini (Early warning System)

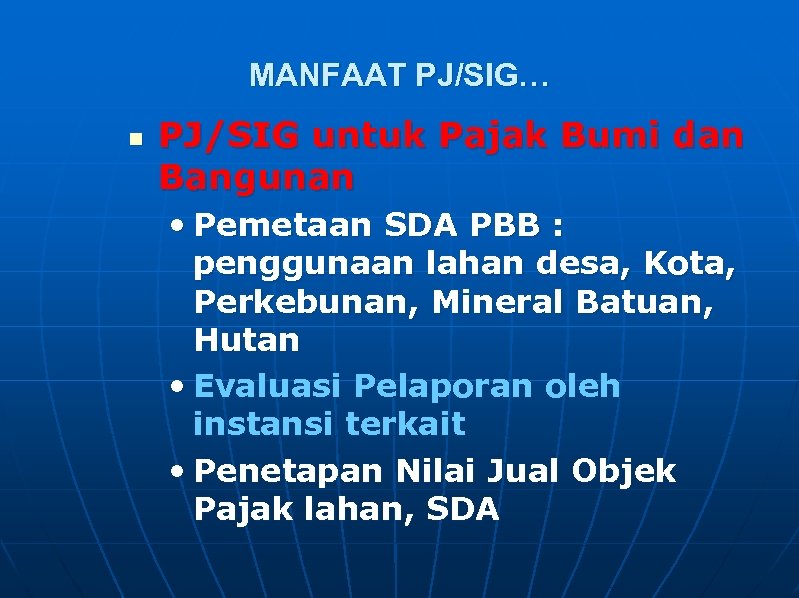

MANFAAT PJ/SIG… n PJ/SIG untuk Pajak Bumi dan Bangunan • Pemetaan SDA PBB : penggunaan lahan desa, Kota, Perkebunan, Mineral Batuan, Hutan • Evaluasi Pelaporan oleh instansi terkait • Penetapan Nilai Jual Objek Pajak lahan, SDA

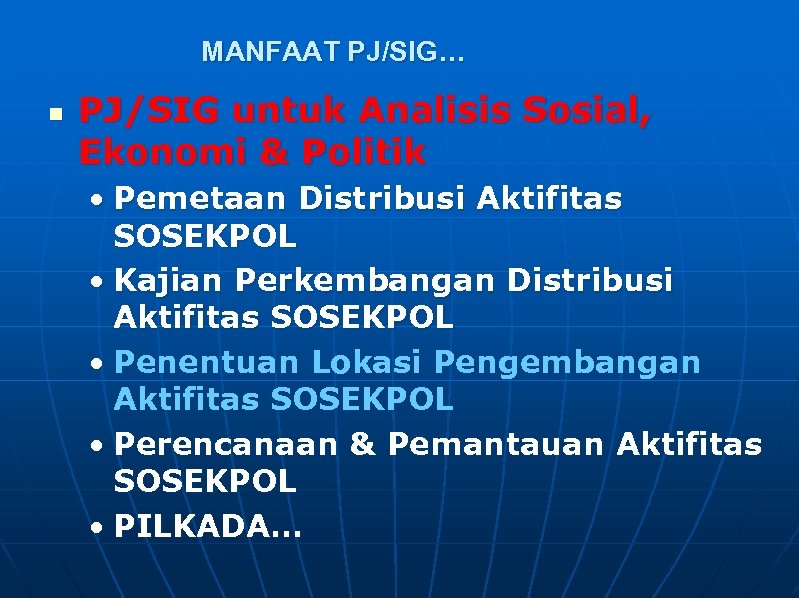

MANFAAT PJ/SIG… n PJ/SIG untuk Analisis Sosial, Ekonomi & Politik • Pemetaan Distribusi Aktifitas SOSEKPOL • Kajian Perkembangan Distribusi Aktifitas SOSEKPOL • Penentuan Lokasi Pengembangan Aktifitas SOSEKPOL • Perencanaan & Pemantauan Aktifitas SOSEKPOL • PILKADA…

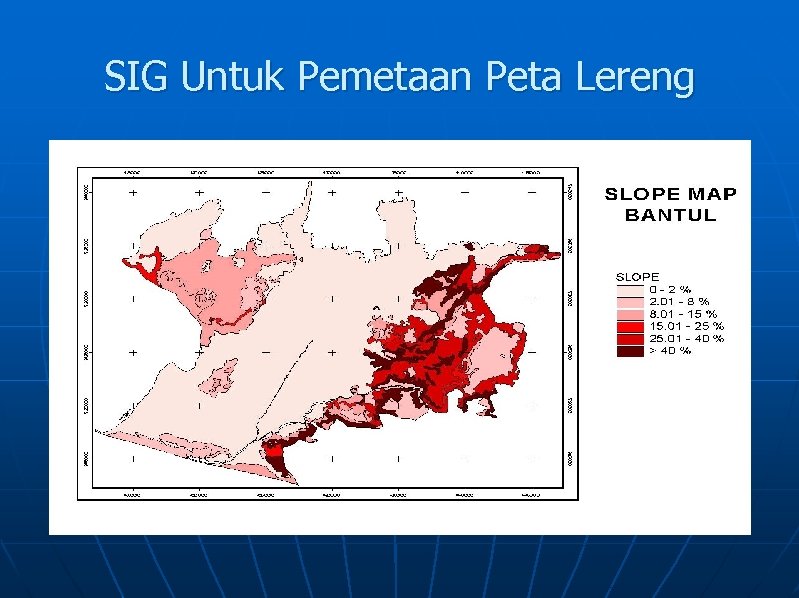

SIG Untuk Pemetaan Peta Lereng

SIG Untuk Pemetaan Peta Produksi Beras

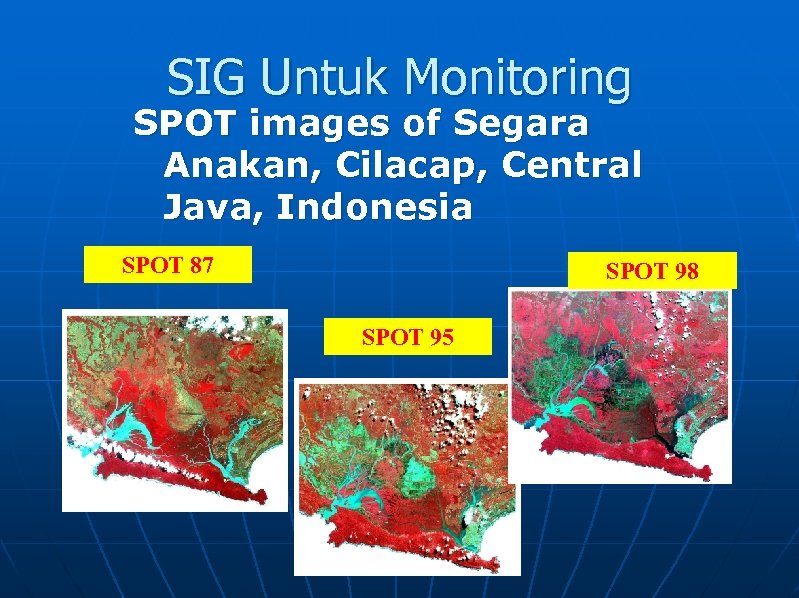

SIG Untuk Monitoring SPOT images of Segara Anakan, Cilacap, Central Java, Indonesia SPOT 87 SPOT 98 SPOT 95

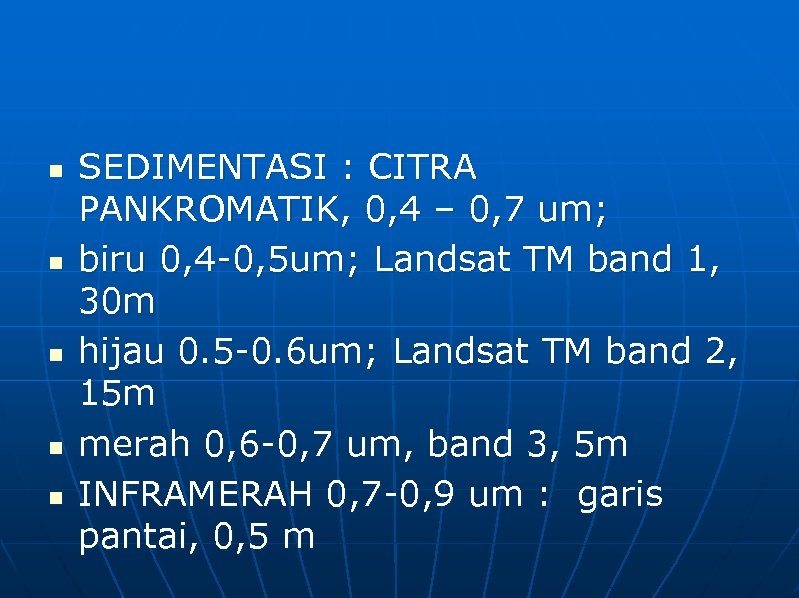

n n n SEDIMENTASI : CITRA PANKROMATIK, 0, 4 – 0, 7 um; biru 0, 4 -0, 5 um; Landsat TM band 1, 30 m hijau 0. 5 -0. 6 um; Landsat TM band 2, 15 m merah 0, 6 -0, 7 um, band 3, 5 m INFRAMERAH 0, 7 -0, 9 um : garis pantai, 0, 5 m

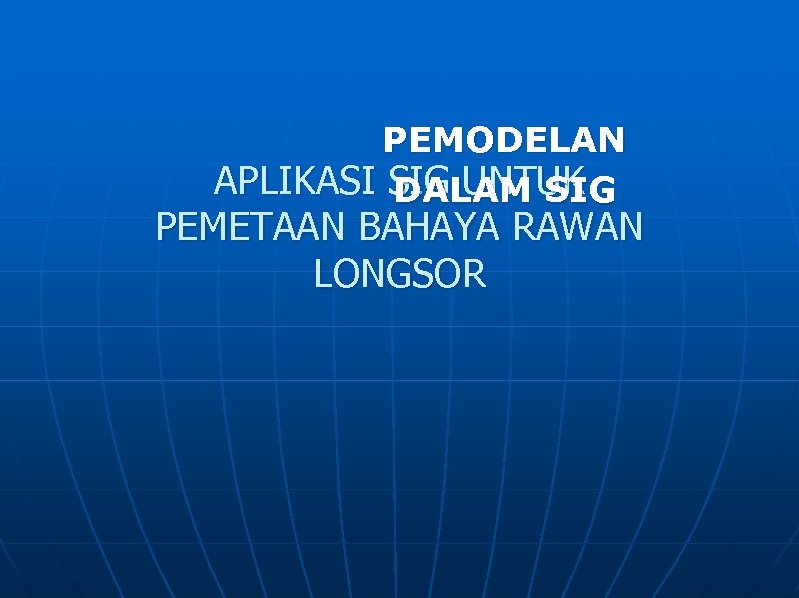

PEMODELAN APLIKASI SIG UNTUK DALAM SIG PEMETAAN BAHAYA RAWAN LONGSOR

INPUT : Peta Intensitas Curah Hujan

INPUT : Peta Kepekaan Erosi

INPUT : Peta Lereng

HASIL : Peta Kerawanan Longsor

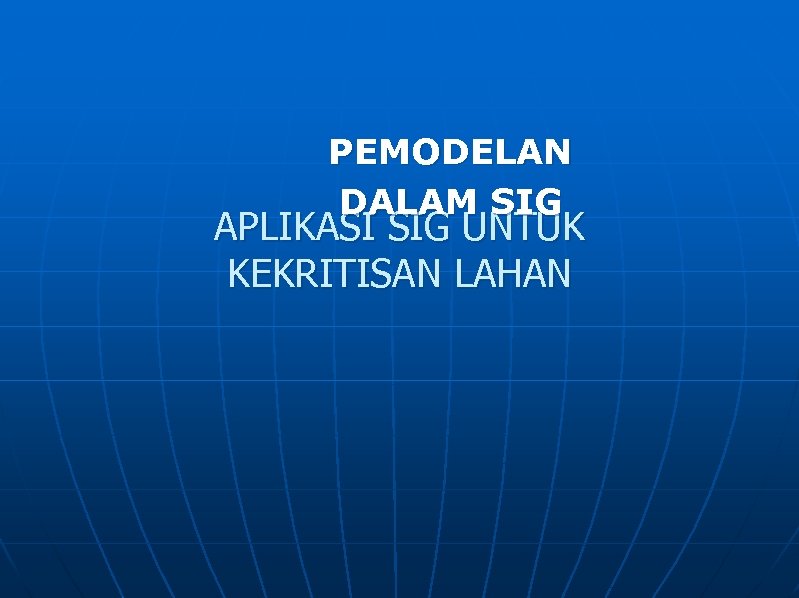

PEMODELAN DALAM SIG APLIKASI SIG UNTUK KEKRITISAN LAHAN

INPUT : PETA KELAS KEMIRINGAN LERENG

INPUT 2 : PETA PENGGUNAAN LAHAN

HASIL : PETA KEKRITISAN LAHAN

PEMODELAN DALAM SIG APLIKASI SIG UNTUK PEMETAAN HARGA LAHAN

INPUT : PETA STATUS LAHAN

INPUT : PETA PENGGUNAAN LAHAN

INPUT : PETA JALAN & BUFFER JALAN

Hasil : PETA HARGA LAHAN

PEMODELAN DALAM SIG APLIKASI SIG UNTUK PEMETAAN POTENSI PENYAKIT MALARIA

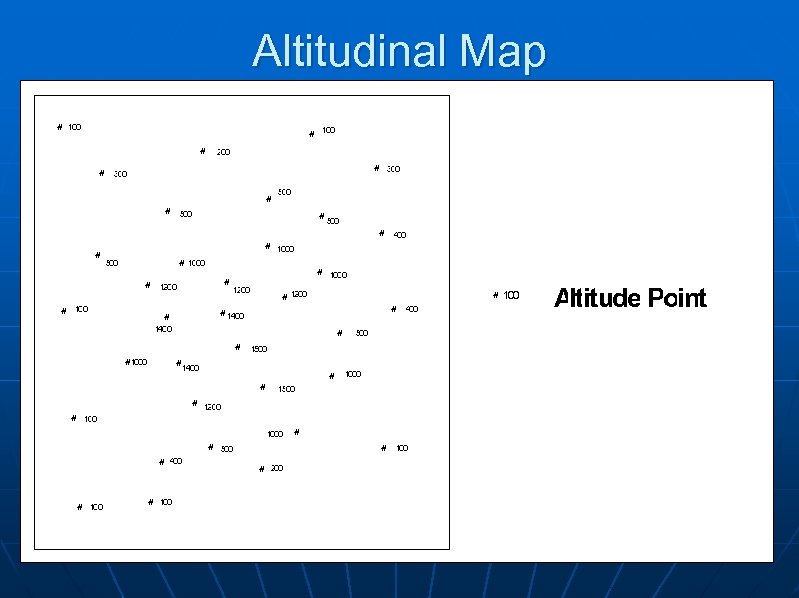

Altitudinal Map # 100 # # 200 # 300 # # 500 # # 400 # 1000 500 # # 100 # 1200 # 1000 1200 # # # 1400 # # #1000 # 1200 # 400 500 1400 # # 1000 1500 # 1200 # 1000 # 500 # 400 # 100 # # # 200 100 Altitude Point

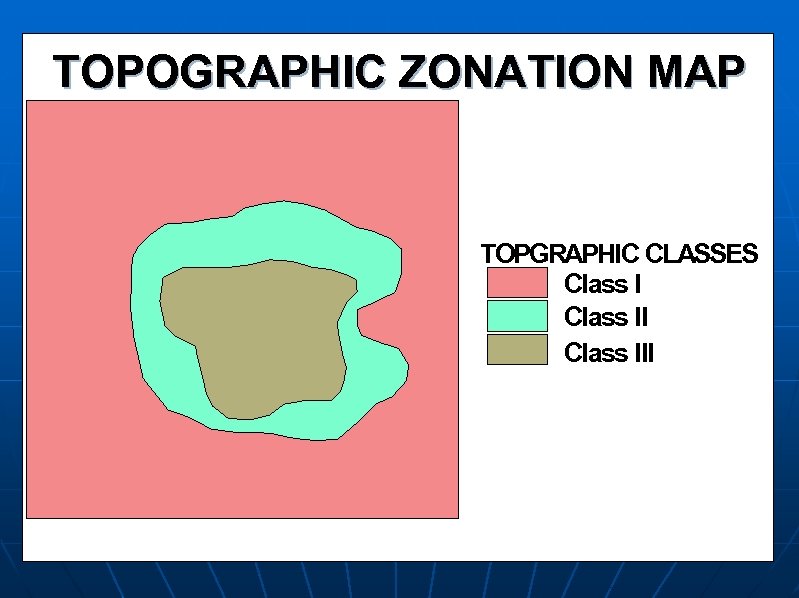

TOPOGRAPHIC ZONATION MAP TOPGRAPHIC CLASSES Class III

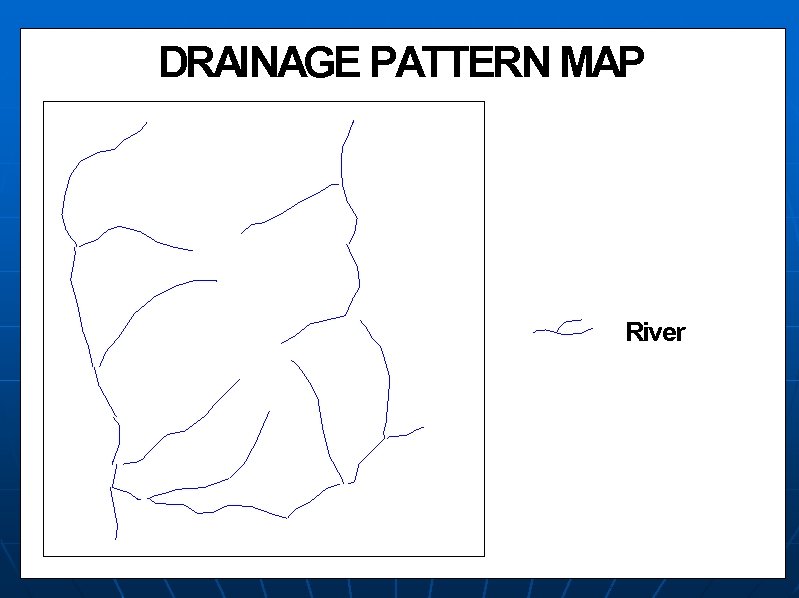

DRAINAGE PATTERN MAP River

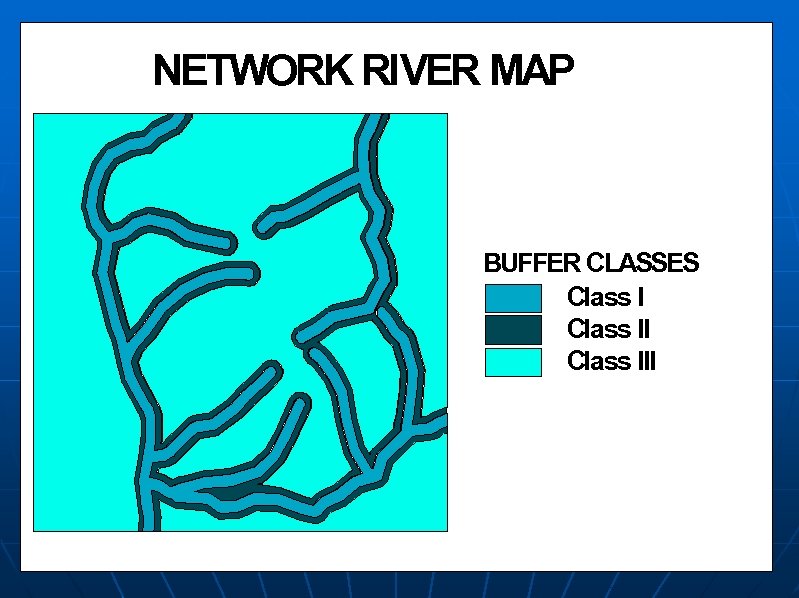

NETWORK RIVER MAP BUFFER CLASSES Class III

LAND USE MAP LAND USE Settlement Ricefield Garden

POTENTIAL RISK MALARIA AREAS MAP POTENTIAL RISK AREA Potential Risk III

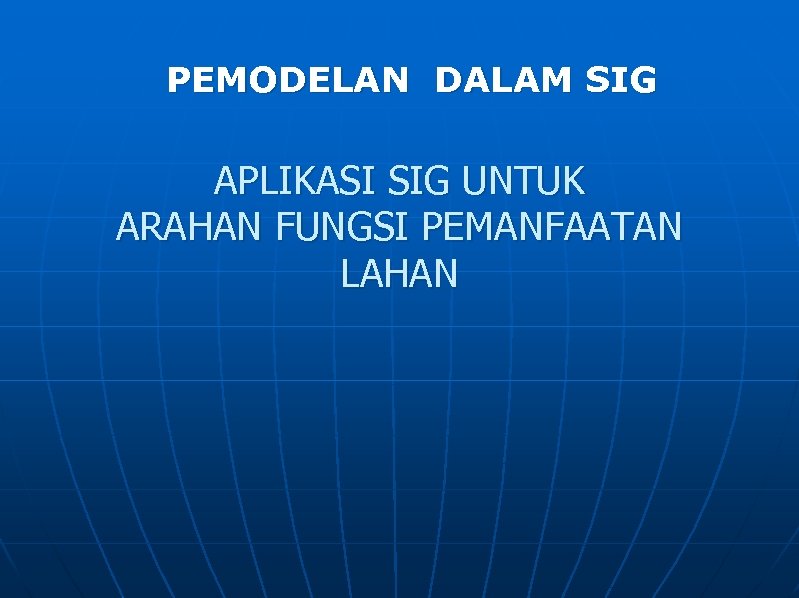

PEMODELAN DALAM SIG APLIKASI SIG UNTUK ARAHAN FUNGSI PEMANFAATAN LAHAN

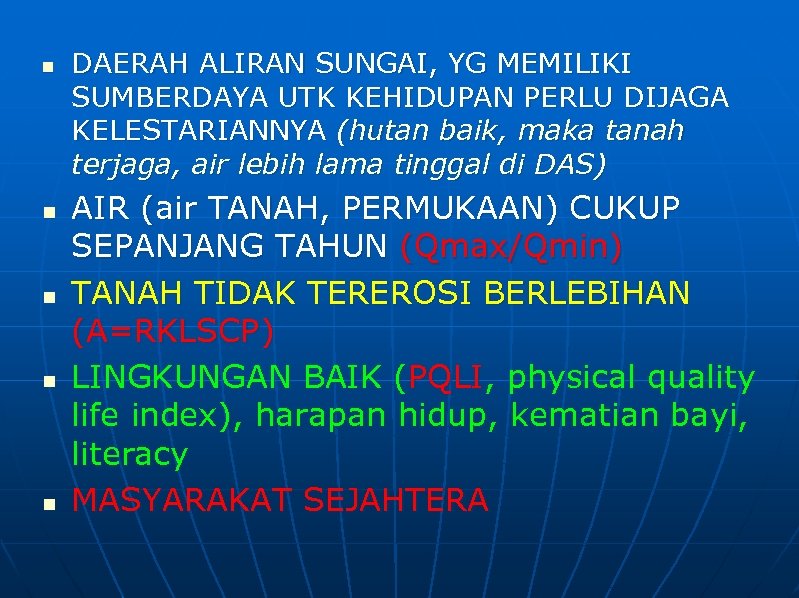

n n n DAERAH ALIRAN SUNGAI, YG MEMILIKI SUMBERDAYA UTK KEHIDUPAN PERLU DIJAGA KELESTARIANNYA (hutan baik, maka tanah terjaga, air lebih lama tinggal di DAS) AIR (air TANAH, PERMUKAAN) CUKUP SEPANJANG TAHUN (Qmax/Qmin) TANAH TIDAK TEREROSI BERLEBIHAN (A=RKLSCP) LINGKUNGAN BAIK (PQLI, physical quality life index), harapan hidup, kematian bayi, literacy MASYARAKAT SEJAHTERA

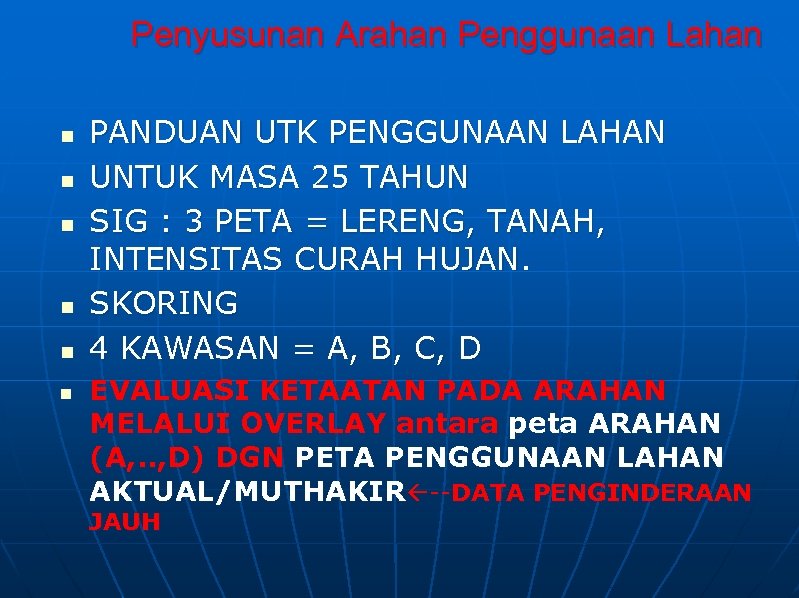

Penyusunan Arahan Penggunaan Lahan n n n PANDUAN UTK PENGGUNAAN LAHAN UNTUK MASA 25 TAHUN SIG : 3 PETA = LERENG, TANAH, INTENSITAS CURAH HUJAN. SKORING 4 KAWASAN = A, B, C, D EVALUASI KETAATAN PADA ARAHAN MELALUI OVERLAY antara peta ARAHAN (A, . . , D) DGN PETA PENGGUNAAN LAHAN AKTUAL/MUTHAKIR --DATA PENGINDERAAN JAUH

Soil Map

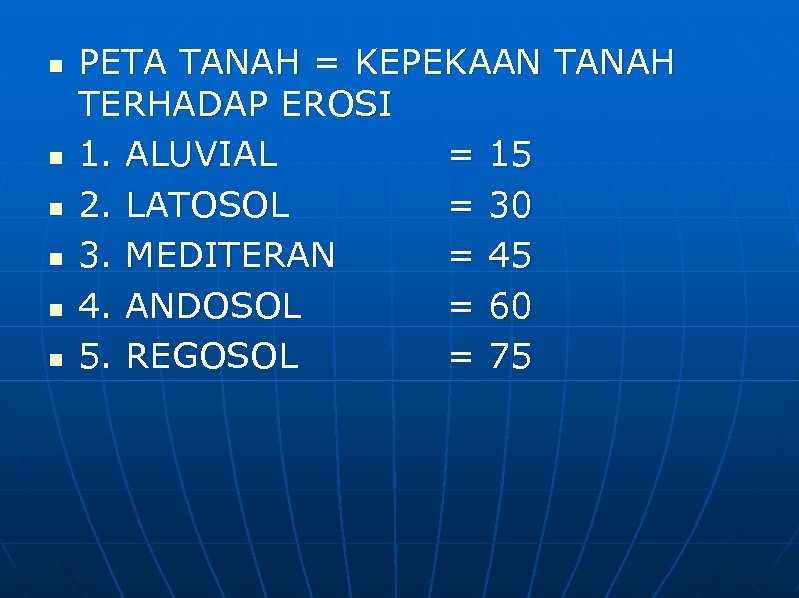

n n n PETA TANAH = KEPEKAAN TANAH TERHADAP EROSI 1. ALUVIAL = 15 2. LATOSOL = 30 3. MEDITERAN = 45 4. ANDOSOL = 60 5. REGOSOL = 75

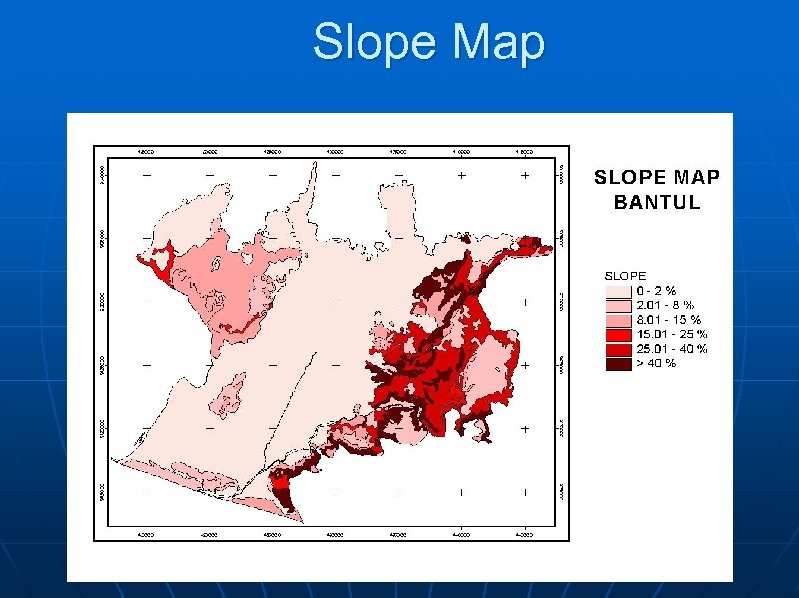

Slope Map

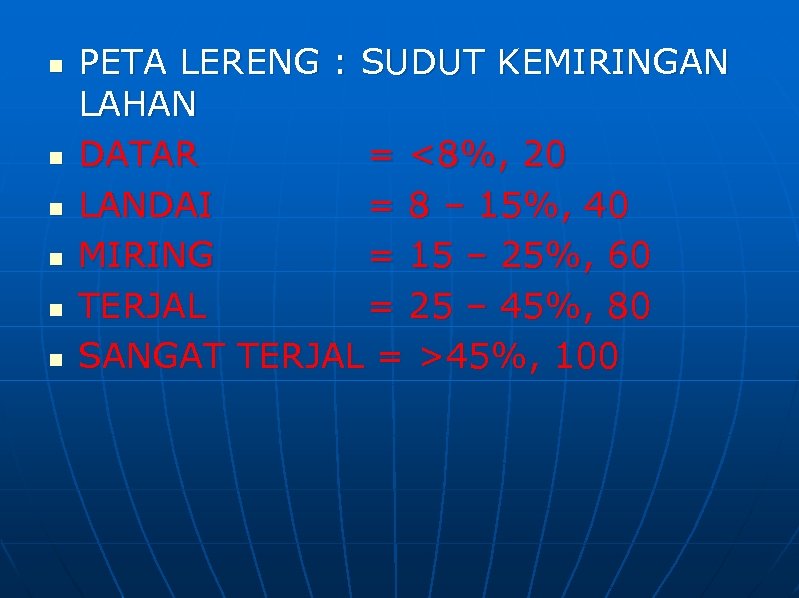

n n n PETA LERENG : SUDUT KEMIRINGAN LAHAN DATAR = <8%, 20 LANDAI = 8 – 15%, 40 MIRING = 15 – 25%, 60 TERJAL = 25 – 45%, 80 SANGAT TERJAL = >45%, 100

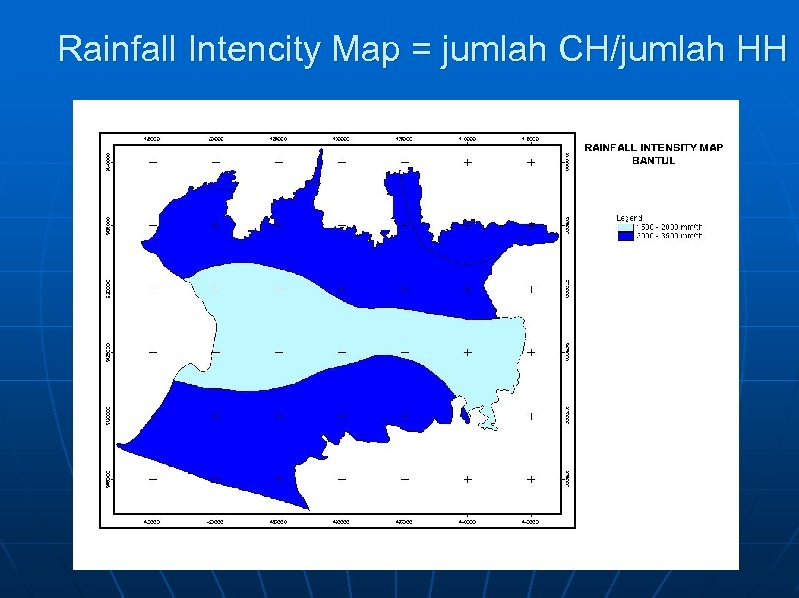

Rainfall Intencity Map = jumlah CH/jumlah HH

n n n PETA INTENSITAS CURAH HUJAN = JUMLAH CH / JUMLAH HARI JUHAN, (mm/hari), data tahunan 1. RENDAH = <13, 6, 10 2. AGAK RENDAH = 13, 6 – 20, 7, 20 3. SEDANG = 20, 7 – 27, 5, 30 4. TINGGI = 27, 5 – 35, 6 , 40 5. SANGAT TINGGI = >35, 6, 50

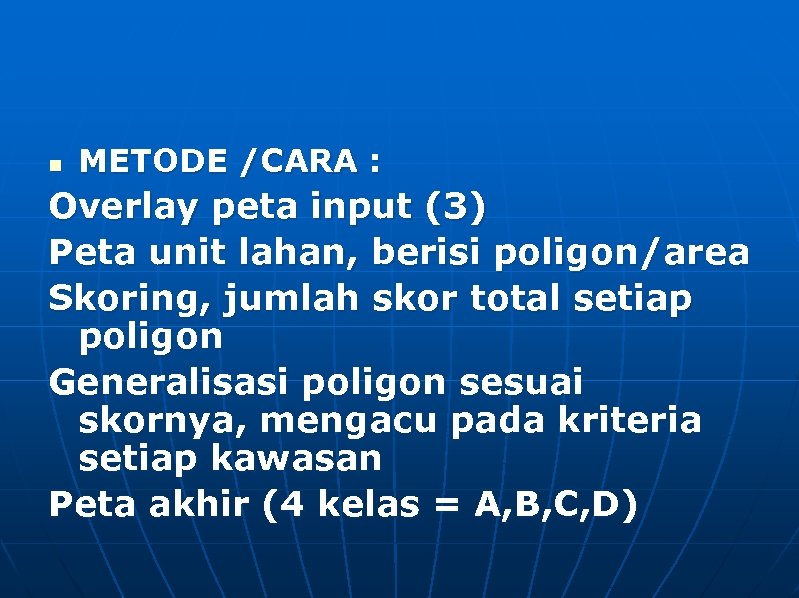

n METODE /CARA : Overlay peta input (3) Peta unit lahan, berisi poligon/area Skoring, jumlah skor total setiap poligon Generalisasi poligon sesuai skornya, mengacu pada kriteria setiap kawasan Peta akhir (4 kelas = A, B, C, D)

Spatial Arrangement For Land Use

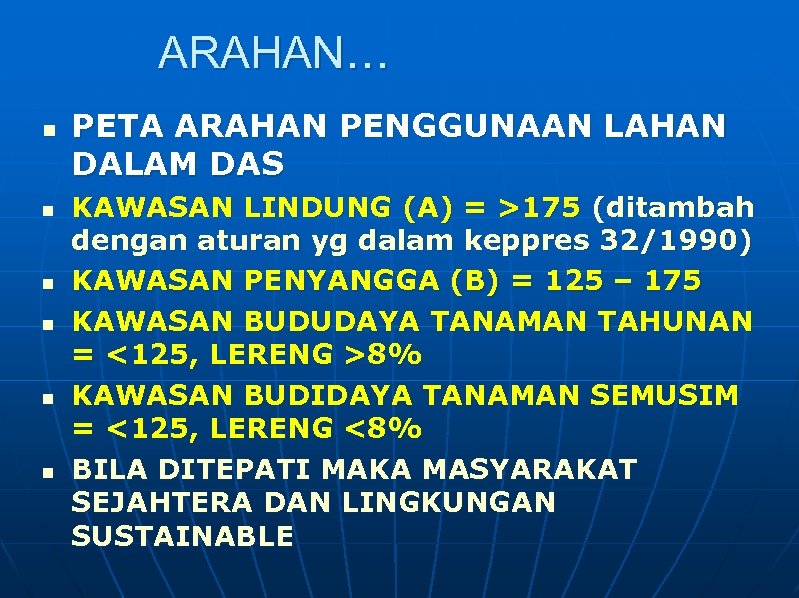

ARAHAN… n n n PETA ARAHAN PENGGUNAAN LAHAN DALAM DAS KAWASAN LINDUNG (A) = >175 (ditambah dengan aturan yg dalam keppres 32/1990) KAWASAN PENYANGGA (B) = 125 – 175 KAWASAN BUDUDAYA TANAMAN TAHUNAN = <125, LERENG >8% KAWASAN BUDIDAYA TANAMAN SEMUSIM = <125, LERENG <8% BILA DITEPATI MAKA MASYARAKAT SEJAHTERA DAN LINGKUNGAN SUSTAINABLE

PEMODELAN SIG PEMILIHAN LOKASI UNTUK PERMUKIMAN

SITE SELECTION untuk LAHAN PERMUKIMAN PETA INPUT : KRITERIA KAWASAN BUDIDAYA, Peta Arahan LERENG datar - landai, peta lereng SD AIR melimpah, peta hidrologi TANAH, indek COLE >1, lempung, peta tanah STATUS TANAH non masalah, peta status lahan BEBAS BANJIR /lain, peta rawan bencana MUDAH AKSES, Peta Jalan DEKAT CBD, Peta Penggunaan Lahan n METODE /CARA : Overlay peta input, Peta unit lahan, Skoring/matching, skor total setiap poligon, Generalisasi (penetapan interval kelas) Peta akhir

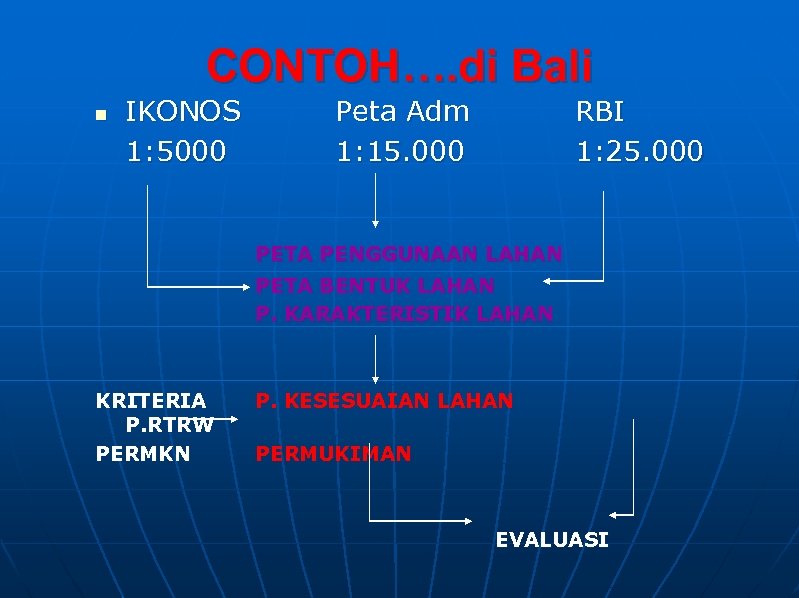

CONTOH…. di Bali n IKONOS 1: 5000 Peta Adm 1: 15. 000 RBI 1: 25. 000 PETA PENGGUNAAN LAHAN PETA BENTUK LAHAN P. KARAKTERISTIK LAHAN KRITERIA P. RTRW PERMKN P. KESESUAIAN LAHAN PERMUKIMAN EVALUASI

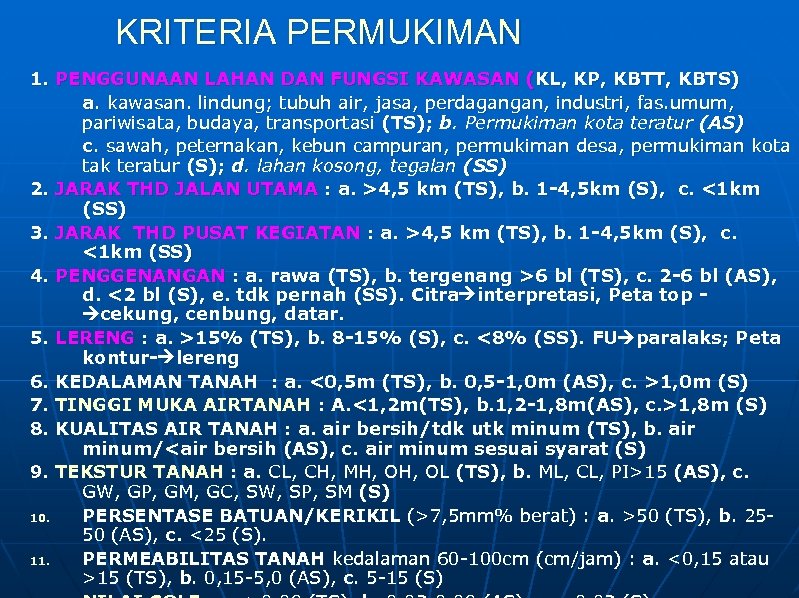

KRITERIA PERMUKIMAN 1. PENGGUNAAN LAHAN DAN FUNGSI KAWASAN (KL, KP, KBTT, KBTS) a. kawasan. lindung; tubuh air, jasa, perdagangan, industri, fas. umum, pariwisata, budaya, transportasi (TS); b. Permukiman kota teratur (AS) c. sawah, peternakan, kebun campuran, permukiman desa, permukiman kota tak teratur (S); d. lahan kosong, tegalan (SS) 2. JARAK THD JALAN UTAMA : a. >4, 5 km (TS), b. 1 -4, 5 km (S), c. <1 km (SS) 3. JARAK THD PUSAT KEGIATAN : a. >4, 5 km (TS), b. 1 -4, 5 km (S), c. <1 km (SS) 4. PENGGENANGAN : a. rawa (TS), b. tergenang >6 bl (TS), c. 2 -6 bl (AS), d. <2 bl (S), e. tdk pernah (SS). Citra interpretasi, Peta top cekung, cenbung, datar. 5. LERENG : a. >15% (TS), b. 8 -15% (S), c. <8% (SS). FU paralaks; Peta kontur- lereng 6. KEDALAMAN TANAH : a. <0, 5 m (TS), b. 0, 5 -1, 0 m (AS), c. >1, 0 m (S) 7. TINGGI MUKA AIRTANAH : A. <1, 2 m(TS), b. 1, 2 -1, 8 m(AS), c. >1, 8 m (S) 8. KUALITAS AIR TANAH : a. air bersih/tdk utk minum (TS), b. air minum/15 (AS), c. GW, GP, GM, GC, SW, SP, SM (S) 10. PERSENTASE BATUAN/KERIKIL (>7, 5 mm% berat) : a. >50 (TS), b. 2550 (AS), c. <25 (S). 11. PERMEABILITAS TANAH kedalaman 60 -100 cm (cm/jam) : a. <0, 15 atau >15 (TS), b. 0, 15 -5, 0 (AS), c. 5 -15 (S)

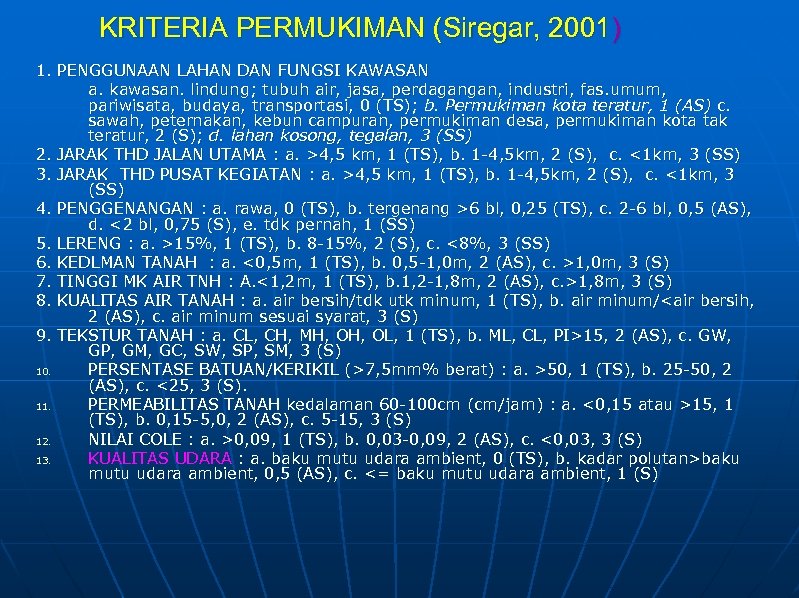

KRITERIA PERMUKIMAN (Siregar, 2001) 1. PENGGUNAAN LAHAN DAN FUNGSI KAWASAN a. kawasan. lindung; tubuh air, jasa, perdagangan, industri, fas. umum, pariwisata, budaya, transportasi, 0 (TS); b. Permukiman kota teratur, 1 (AS) c. sawah, peternakan, kebun campuran, permukiman desa, permukiman kota tak teratur, 2 (S); d. lahan kosong, tegalan, 3 (SS) 2. JARAK THD JALAN UTAMA : a. >4, 5 km, 1 (TS), b. 1 -4, 5 km, 2 (S), c. <1 km, 3 (SS) 3. JARAK THD PUSAT KEGIATAN : a. >4, 5 km, 1 (TS), b. 1 -4, 5 km, 2 (S), c. <1 km, 3 (SS) 4. PENGGENANGAN : a. rawa, 0 (TS), b. tergenang >6 bl, 0, 25 (TS), c. 2 -6 bl, 0, 5 (AS), d. <2 bl, 0, 75 (S), e. tdk pernah, 1 (SS) 5. LERENG : a. >15%, 1 (TS), b. 8 -15%, 2 (S), c. <8%, 3 (SS) 6. KEDLMAN TANAH : a. <0, 5 m, 1 (TS), b. 0, 5 -1, 0 m, 2 (AS), c. >1, 0 m, 3 (S) 7. TINGGI MK AIR TNH : A. <1, 2 m, 1 (TS), b. 1, 2 -1, 8 m, 2 (AS), c. >1, 8 m, 3 (S) 8. KUALITAS AIR TANAH : a. air bersih/tdk utk minum, 1 (TS), b. air minum/15, 2 (AS), c. GW, GP, GM, GC, SW, SP, SM, 3 (S) 10. PERSENTASE BATUAN/KERIKIL (>7, 5 mm% berat) : a. >50, 1 (TS), b. 25 -50, 2 (AS), c. <25, 3 (S). 11. PERMEABILITAS TANAH kedalaman 60 -100 cm (cm/jam) : a. <0, 15 atau >15, 1 (TS), b. 0, 15 -5, 0, 2 (AS), c. 5 -15, 3 (S) 12. NILAI COLE : a. >0, 09, 1 (TS), b. 0, 03 -0, 09, 2 (AS), c. <0, 03, 3 (S) 13. KUALITAS UDARA : a. baku mutu udara ambient, 0 (TS), b. kadar polutan>baku mutu udara ambient, 0, 5 (AS), c. <= baku mutu udara ambient, 1 (S)

n n n Jumlah Peta untuk Permukiman. Input : 13 Proses : 1 (overlay), 1 (generalisasi) Output : 1 (tor) Total : 16 peta, Rp. 10. 000, - = 160. 000, - x 4 = 640. 000, - x 2 = 1. 280. 000, Hw = 15. 000; sw = 2000. 000; printer 20. 000 =
