>Сипайлова Надежда Юрьевна Доцент кафедры электромеханических комплексов и материалов Сипайлова Надежда Юрьевна Доцент кафедры электромеханических комплексов и материалов

>КОНТАКТЫ CONTACTUS (лат.) – прикосновение CONTACT (eng.) – соприкосновение, связь, сцепление КОНТАКТЫ CONTACTUS (лат.) – прикосновение CONTACT (eng.) – соприкосновение, связь, сцепление

>Понятие контакта Место перехода тока из одной токоведущей части в другую Понятие контакта Место перехода тока из одной токоведущей части в другую

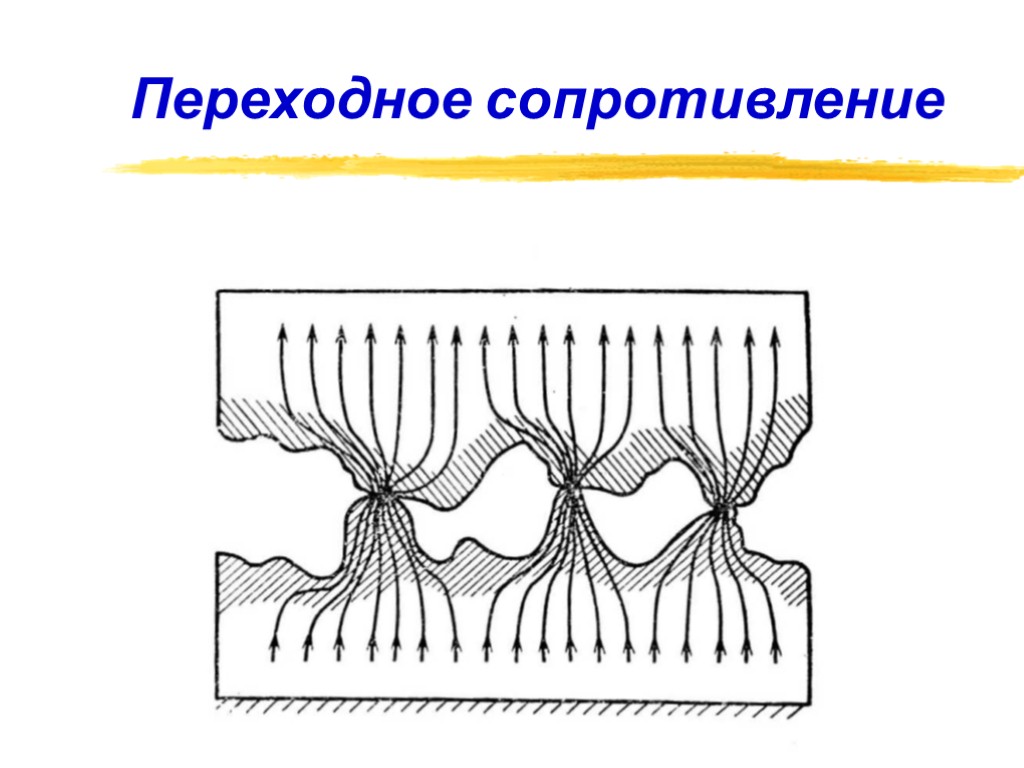

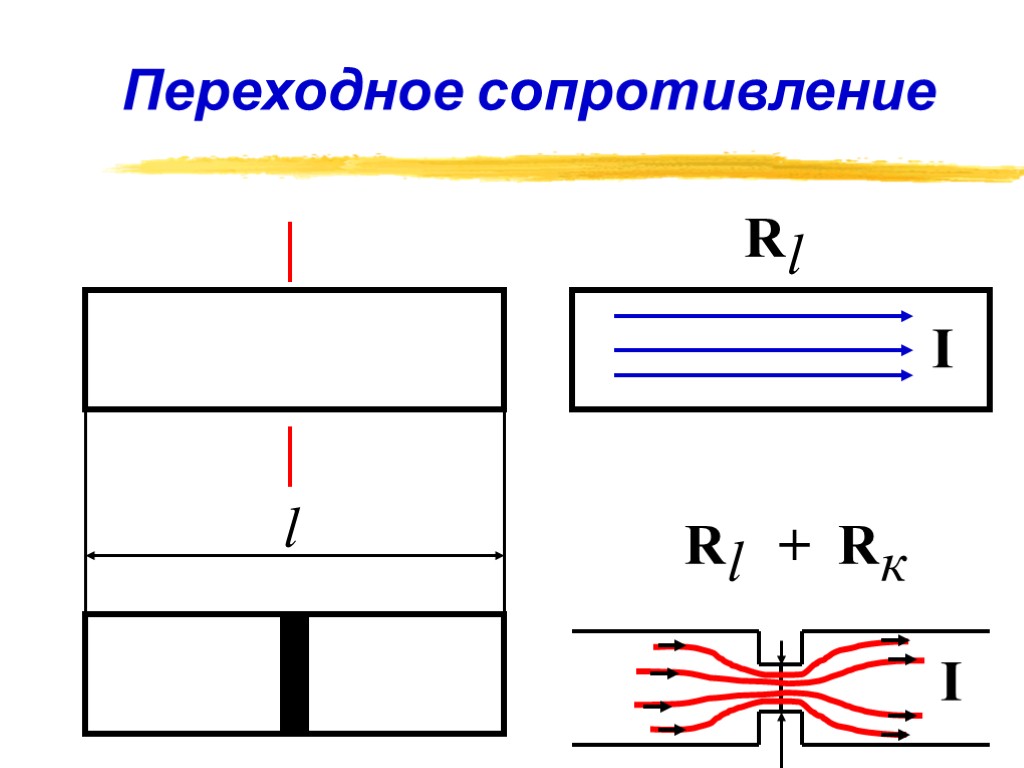

>Переходное сопротивление I l I Переходное сопротивление I l I

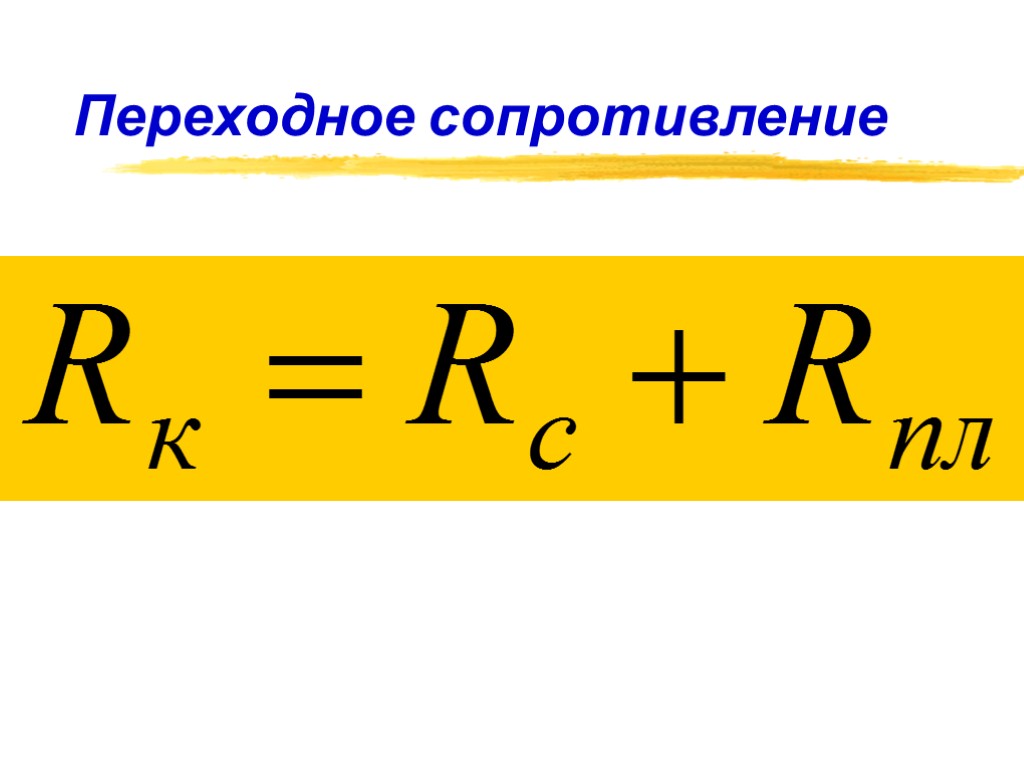

>Переходное сопротивление Переходное сопротивление

>Переходное сопротивление Переходное сопротивление

>Расчет переходного сопротивления Основа – модель Хольма Теоретические формулы Пластическая деформация (характерна для неразъемных Расчет переходного сопротивления Основа – модель Хольма Теоретические формулы Пластическая деформация (характерна для неразъемных соединений) Упругая деформация (размыкаемые контактные соединения)

>Модель Хольма 2 a Модель Хольма 2 a

>Модель Хольма 3 2 1 ³ ³ ³ n n n Линейный Плоскостной Точечный Модель Хольма 3 2 1 ³ ³ ³ n n n Линейный Плоскостной Точечный

>Упругая деформация Упругая деформация

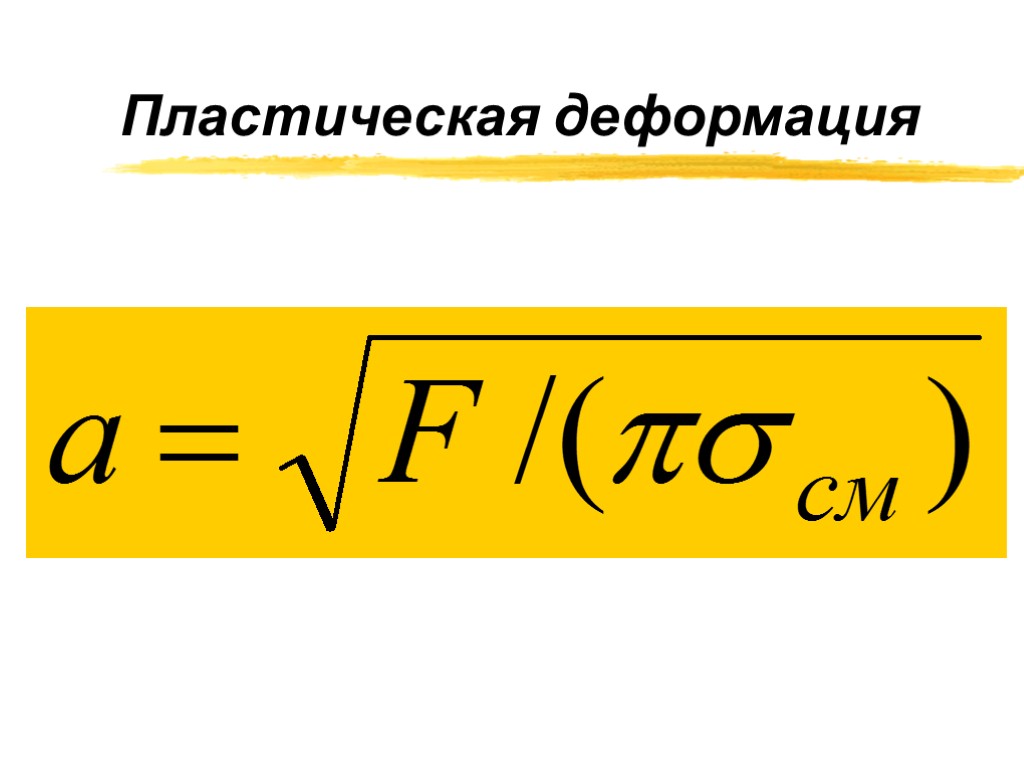

>Пластическая деформация Пластическая деформация

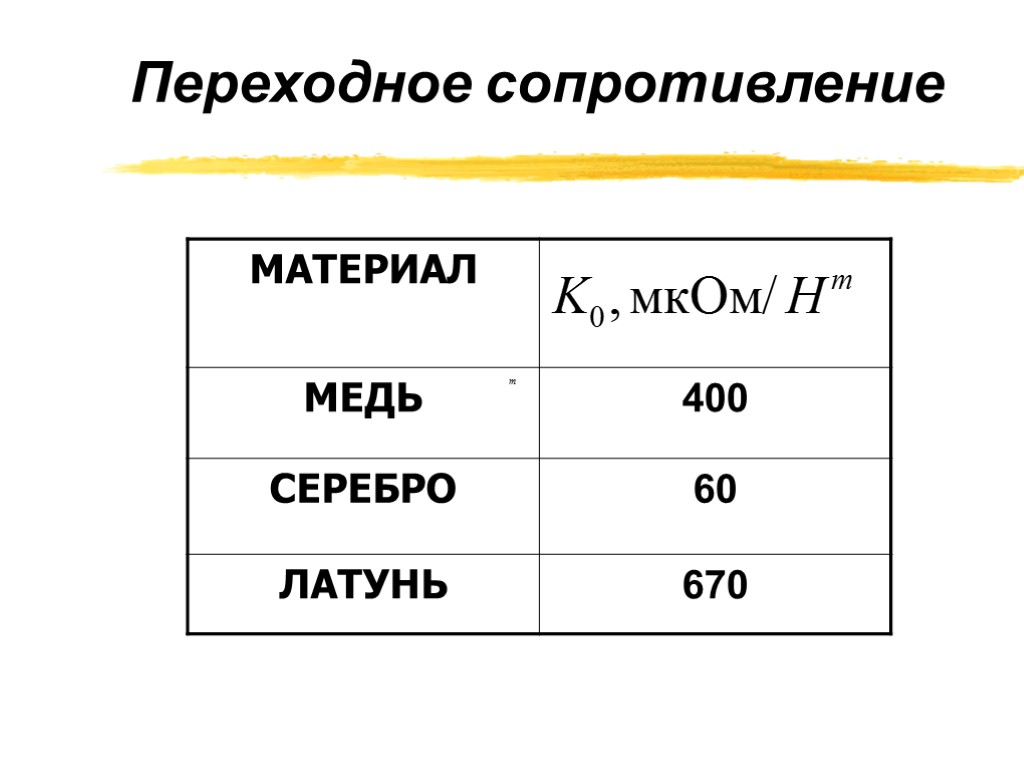

>Переходное сопротивление (эмпирическая формула) 1 8 , 0 5 , 0 5 , 0 Переходное сопротивление (эмпирическая формула) 1 8 , 0 5 , 0 5 , 0 = - = = m m m

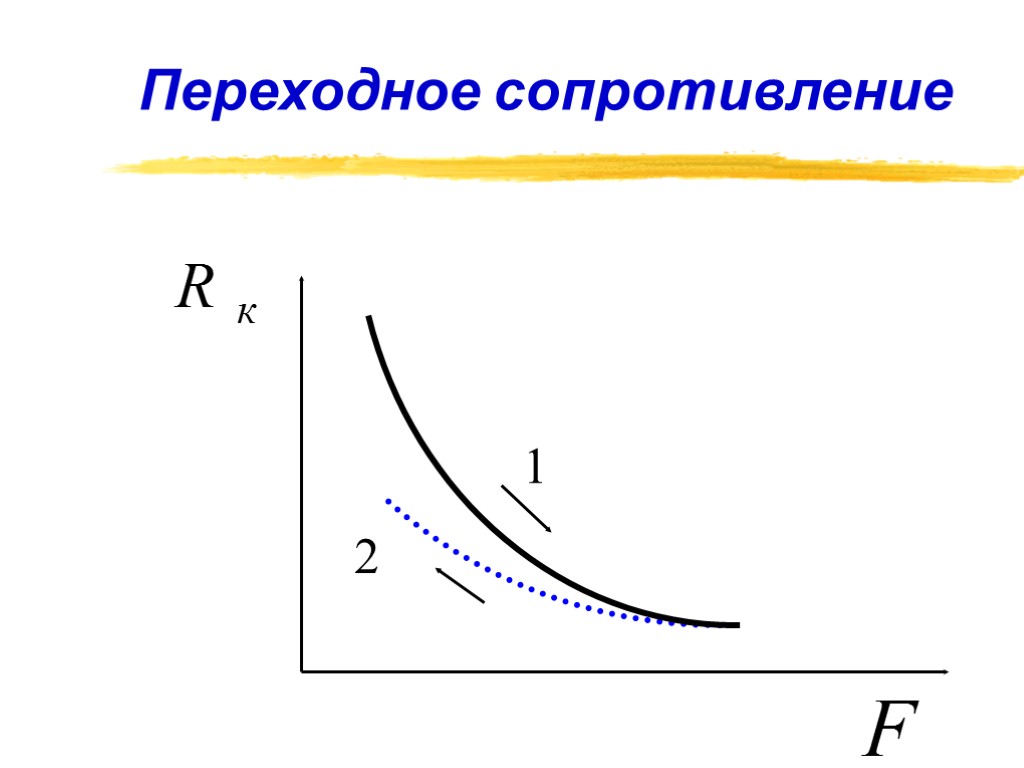

>Переходное сопротивление Переходное сопротивление

>Переходное сопротивление Переходное сопротивление
