Синхронные триггеры Синхронный RS-триггер на элементах И-НЕ

Синхронные триггеры

Синхронный RS-триггер на элементах И-НЕ Ct. Rt и Ct. St Синхронный RS-триггер на элементах И-НЕ и его УГО tп = tз 01 + tз 10 = 2 tзср t. CC ≥ 2 tзср Временная диаграмма tз. Т = 2 tз 10 + tз 01

Синхронный RS-триггер на элементах И-ИЛИ-НЕ и его УГО Временная диаграмма tз. Т = tз 01 + tз 10 = 2 tзср

Синхронный RS-триггер на элементах ИЛИ-НЕ Временная диаграмма tз. Т = 2 tз 01 + tз 10

Синхронный RS-триггер на элементах И-ИЛИ-НЕ Временная диаграмма tп = tз. Т = 2 tзср

Преобразование RS-триггера в D-триггер Синхронный RS-триггер на элементах И-НЕ и его УГО

Синхронный RS-триггер на элементах ИЛИ-НЕ и его УГО

ДНФ D-триггер защёлка на элементах И-НЕ. (Триггер Эрла) Имеет наибольшее быстродействие из всех триггеров, которые можно использовать в конвейерных устройствах обработки информации, содержащих несколько ступеней преобразования информации.

МДНФ Временная диаграмма

Синхронный DV-триггер на элементах И-НЕ и его УГО

Синхронный DV-триггер на элементах И-ИЛИ-НЕ

Синхронный двухступенчатый RS-триггер и его УГО Синхронный двухступенчатый RS-триггер с разнополярным управлением tз. ТТ = t. СС + tз. Т 2

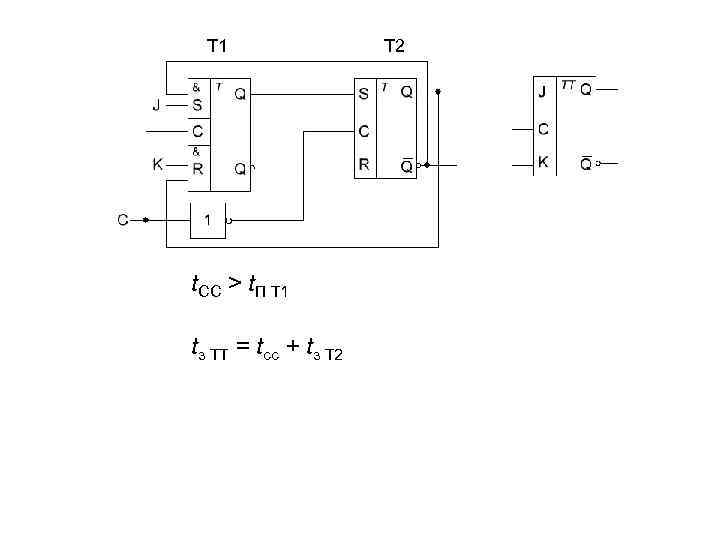

T 1 t. CC > t. П Т 1 tз ТТ = tсс + tз Т 2 T 2
