Синхронные машины Принцип действия синхронного генератора

Синхронные машины

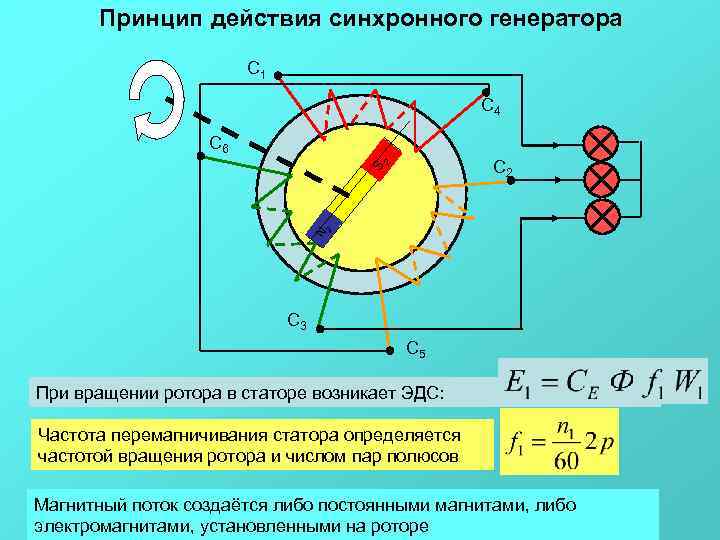

Принцип действия синхронного генератора С 1 С 4 С 6 С 2 S 2 С 3 N С 5 При вращении ротора в статоре возникает ЭДС: Частота перемагничивания статора определяется частотой вращения ротора и числом пар полюсов Магнитный поток создаётся либо постоянными магнитами, либо электромагнитами, установленными на роторе

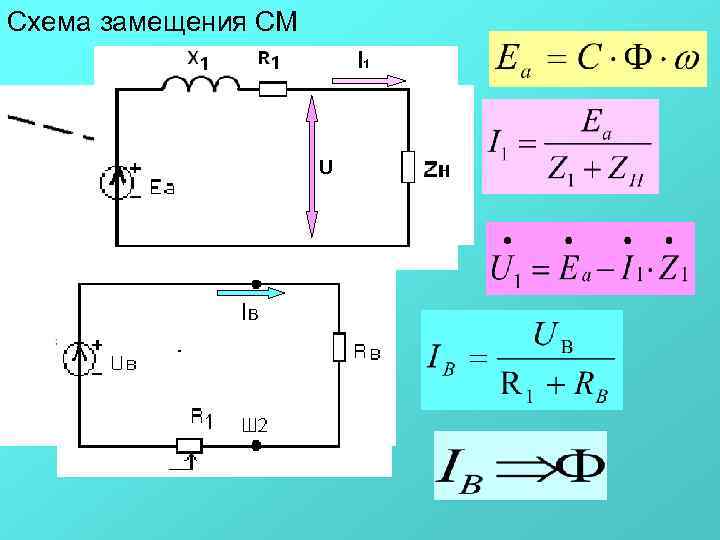

Схема замещения СМ I 1 U IВ

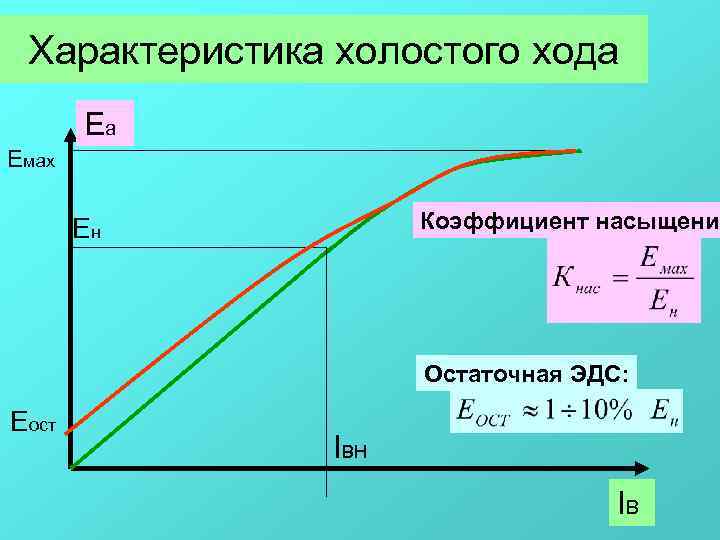

Характеристика холостого хода Ea Емах Ен Коэффициент насыщения Остаточная ЭДС: Еост IВН IВ

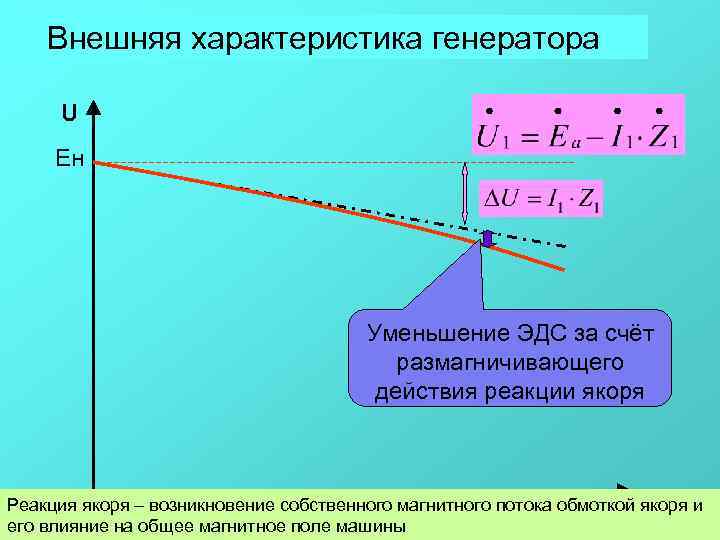

Внешняя характеристика генератора U Ен Уменьшение ЭДС за счёт размагничивающего действия реакции якоря Реакция якоря – возникновение собственного магнитного потока обмоткой якоря и его влияние на общее магнитное поле машины I 1

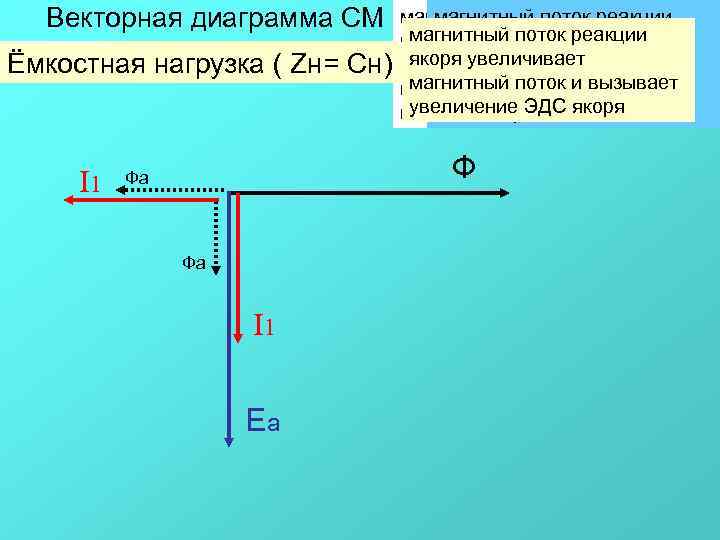

Векторная диаграмма СМ магнитный поток реакции якоря магнитный поток реакции перпендикулярен основному якоря размагничивает Активная нагрузка ( Zн=Zн= Lн) машину и вызывает Ёмкостная нагрузка ( ( Rн) якоря увеличивает Индуктивная нагрузка. Zн= Сн) магнитному потоку и вызывает магнитный поток уменьшение значительное и вызывает искривление общего магнитного увеличение ЭДС якоря поля ЭДС якоря I 1 Фа I 1 Еа

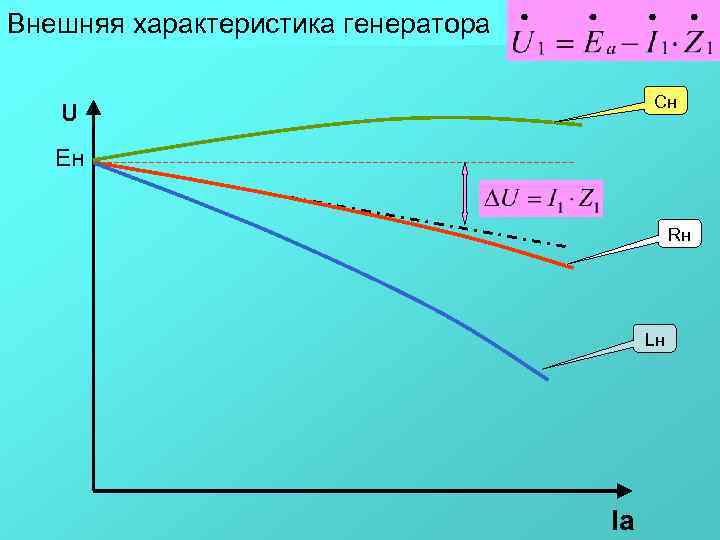

Внешняя характеристика генератора Cн U Ен Rн Lн Ia
