Изменение сопротивления линии при помощи продольной емкостной компенсации. Схема последовательного включения конденсаторов в линию (а) и векторные диаграммы работы линии при частичной (б), полной (в) и избыточной (г) компенсации её реактивного сопротивления. УПК – установка батареи последовательных конденсаторов.

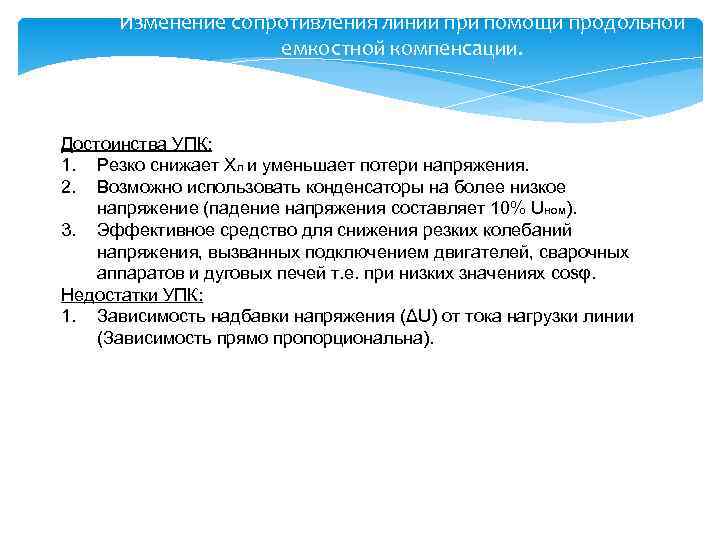

Изменение сопротивления линии при помощи продольной емкостной компенсации. Достоинства УПК: 1. Резко снижает Хл и уменьшает потери напряжения. 2. Возможно использовать конденсаторы на более низкое напряжение (падение напряжения составляет 10% Uном). 3. Эффективное средство для снижения резких колебаний напряжения, вызванных подключением двигателей, сварочных аппаратов и дуговых печей т. е. при низких значениях cosφ. Недостатки УПК: 1. Зависимость надбавки напряжения (ΔU) от тока нагрузки линии (Зависимость прямо пропорциональна).

Компенсация реактивной мощности при помощи синхронных компенсаторов. СК – синхронный компенсатор; Н – нагрузка; Q'ск – реактивная мощность, генерируемая в сеть; Q''ск – реактивная мощность, потребляемая из сети. ΔU=Pr+(Q – Q´c. н. ) х / Uном; ΔU= Pr+(Q + Q˝с. н. ) х / Uном

Компенсация реактивной мощности при помощи синхронных компенсаторов. Достоинства СК: 1. Плавное, автоматическое и быстрое регулирование напряжения на шинах. 2. Компенсация потоков реактивной мощности при изменении нагрузки (по значению и направлению) т. е. меняет знак мощности. 3. Увеличивает пропускную способность ЛЭП, трансформаторов. Недостатки СК: 1. Относительно большие потери ΔР в синхронном компенсаторе примерно 1, 3 -4, 5%, (в конденсаторах 0, 3 -0, 45% номинальной мощности). 2. Повышенные удельные КВЛ при монтаже. 3. Необходимость постоянного дежурного персонала на ПС.

Компенсация реактивной мощности при помощи конденсаторов. Схема участка распределительной сети с батареей конденсаторов (а), схемы замещения сети (б), векторные диаграммы работы сети при отключенной нагрузке (в) и с нагрузкой (г). БК – батарея конденсаторов.

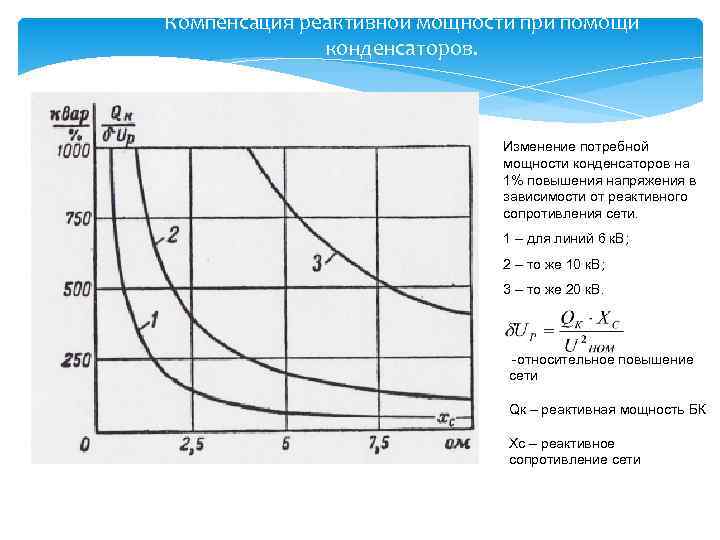

Компенсация реактивной мощности при помощи конденсаторов. Изменение потребной мощности конденсаторов на 1% повышения напряжения в зависимости от реактивного сопротивления сети. 1 – для линий 6 к. В; 2 – то же 10 к. В; 3 – то же 20 к. В. -относительное повышение сети Qк – реактивная мощность БК Хс – реактивное сопротивление сети

Компенсация реактивной мощности при помощи конденсаторов. Достоинства БК 1. Не требуется постоянного дежурного персонала. 2. Минимальные потери активной мощности составляют 0, 30, 45% от номинальной мощности БК. 3. Невысокая стоимость относительно СК. Недостатки БК 1. При снижении напряжения в сети снижает выдачу Q пропорционально квадрату напряжения, в то время как требуется ее повышение. 2. Регулирование мощности БК осуществляется ступенчато, а не плавно как у СК. Поэтому требуется дорогостоящая коммутационная аппаратура.

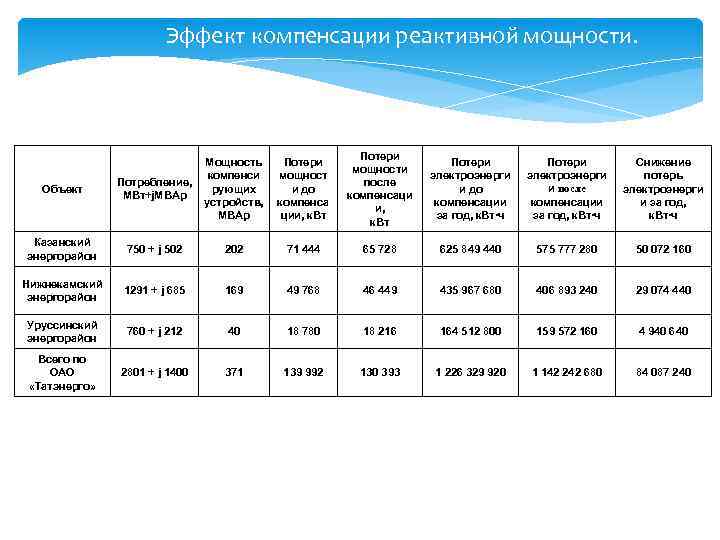

Эффект компенсации реактивной мощности. Потери мощност и до компенса ции, к. Вт Потери мощности после компенсаци и, к. Вт Потери электроэнерги и до компенсации за год, к. Вт∙ч Потери электроэнерги и после компенсации за год, к. Вт∙ч Снижение потерь электроэнерги и за год, к. Вт∙ч Объект Потребление, МВт+j. МВАp Мощность компенси рующих устройств, МВАp Казанский энергорайон 750 + j 502 202 71 444 65 728 625 849 440 575 777 280 50 072 160 Нижнекамский энергорайон 1291 + j 685 169 49 768 46 449 435 967 680 406 893 240 29 074 440 Уруссинский энергорайон 760 + j 212 40 18 780 18 216 164 512 800 159 572 160 4 940 640 Всего по ОАО «Татэнерго» 2801 + j 1400 371 139 992 130 393 1 226 329 920 1 142 242 680 84 087 240
