Синдромы ограниченного и тотального затемнения Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология Синдромы ограниченного и тотального затемнения Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Пациент С. 47 л. Диагноз: Экзобронхиальный рак правого главного бронха. • Рис 1 а. Пациент С. 47 л. Диагноз: Экзобронхиальный рак правого главного бронха. • Рис 1 а. Рентгенограмма органов грудной полости в прямой проекции. Определяется асимметрия грудной клетки и легочных полей – уменьшение межреберных промежутков и размеров правого легочного поля. На протяжении всего правого легочного поля определяются очаговые тени. Легочный рисунок в проекции верхней, средней и нижней долей правого легкого обогащен, деформирован, сосудистые тени сближены. Правый корень не структурен; просвет промежуточного и нижнедолевого бронхов затемнен. Тень средостения смещена вправо, контур сердечной тени не четкий. Прозрачность левого легочного поля повышена. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

• Рис 1 б. Томограмма органов грудной полости в прямой проекции. Срединные структуры • Рис 1 б. Томограмма органов грудной полости в прямой проекции. Срединные структуры смещены вправо. Прозрачность видимых отделов правого легкого снижена за счет очаговых теней и обогащения легочного рисунка. Определяется культя правого главного бронха. Правый корень расширен, контуры его полицикличные. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Пациентка Б. 69 л. Диагноз: Бронхиолоальвеолярный рак обоих легких, ограниченная (узловая) форм. • Рис Пациентка Б. 69 л. Диагноз: Бронхиолоальвеолярный рак обоих легких, ограниченная (узловая) форм. • Рис 2 а. Рентгенограмма органов грудной полости в прямой проекции Прозрачность обоих легочных полей неравномерно снижена. Выявляются множественные участки ограниченного затемнения неправильной или шаровидной формы. Наибольший объем поражения соответствует 4 -и 9 сегментам обоих легких. Слева затемнение имеет тотальный характер, левый контур сердечной тени и левый купол диафрагмы не дифференцируются. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

• Рис 2 б. Прямая томограмма органов грудной клетки. • Очаговые и инфильтративные • Рис 2 б. Прямая томограмма органов грудной клетки. • Очаговые и инфильтративные тени локализуются преимущественно в средне-наружных отделах легочных полей. Слева определяется утолщение костальной плевры. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Пациент Б. 50 л. Диагноз: Синдром средней доли – цирроз средней доли правого легкого. Пациент Б. 50 л. Диагноз: Синдром средней доли – цирроз средней доли правого легкого. Клиника: упорное кровохарканье. На операции - пролежень камня в области бифуркации среднедолевого бронха, цирроз средней доли правого легкого. • Рис 3 а. Рентгенограмма органов грудной полости в прямой проекции. Выявляется аномалия развития костного скелета – шейные ребра, тени которых наслаиваются на верхушки обоих легочных полей. Прозрачность правого легочного поля снижена, в 4 -5 межреберьях определяется слабоинтенсивная тень треугольной формы, широким основанием прилежащая к корню правого легкого. Контуры тени нечеткие неровные, структура – не однородная. В медиальном отделе тени определяются высокоинтенсивные включения – петрификаты. Легочный рисунок и корни легких не структурны. Тень средостения расширена в поперечнике за счет правых отделов, талия сердца сглажена. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

• Рис 3 б. Рентгенограмма органов грудной полости в правой боковой проекции. В • Рис 3 б. Рентгенограмма органов грудной полости в правой боковой проекции. В проекции средней доли определяется интенсивная негомогенная тень треугольной формы, основанием обращенная к передней грудной стенке, а вершиной – к телу корня легкого. Тень имеет четкий вогнутый нижний контур. В области вершины теневого образования визуализируются высокоинтенсивные включения – петрификаты. Передний ребенодиафрагмальный синус затемнен. Передний отдел правого купола диафрагмы приподнят. Добавочная междолевая щель смещена книзу, плевра не утолщена. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

• Рис 3 в. Томография органов грудной клетки в правой боковой проекции. На • Рис 3 в. Томография органов грудной клетки в правой боковой проекции. На снимке хорошо видна треугольной формы уменьшенная в размерах и смещенная книзу средняя доля правого легкого. В области верхушки треугольника определяются тени петрификатов. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Пациент Г. 55 л. Диагноз: правостороння микробная деструктивная пневмония, легочно-плевральная форма. Правосторонний пиопневмоторакс • Пациент Г. 55 л. Диагноз: правостороння микробная деструктивная пневмония, легочно-плевральная форма. Правосторонний пиопневмоторакс • . Рис 4 а. Рентгенография органов грудной полости в прямой проекции. Правое легочное поле интенсивно гомогенно затемнено от четвертого ребра. Затемнение имеет горизонтальный уровень, что говорит о наличие воздуха и жидкости. Правое легкое поджато, над ним определяется воздух. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

• Рис 4 б. Рентгенография органов грудной полости в правой боковой проекции. Гомогенное • Рис 4 б. Рентгенография органов грудной полости в правой боковой проекции. Гомогенное интенсивное затемнение, имеющее горизонтальный верхний контур занимает нижнюю половину легочного поля. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

• Рис 4 в. Рентгенография органов грудной полости в прямой проекции. Торакоцентез. Конец • Рис 4 в. Рентгенография органов грудной полости в прямой проекции. Торакоцентез. Конец дренажной трубки находится в пятом межреберье. Правое легкое фиксировано спайками на уровне четвертого ребра содержит множество полостных образований. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Пациент Д. 34 г. Диагноз: Инородное тело промежуточного бронха правого легкого (зуб). Вторичная обтурационная Пациент Д. 34 г. Диагноз: Инородное тело промежуточного бронха правого легкого (зуб). Вторичная обтурационная пневмония. • Рис 5 а. Рентгенография органов грудной полости в прямой проекции. Правое легочное поле гомогенно интенсивно затемнено от четвертого ребра. В проекции промежуточного бронха определяется тень инородного тела (зуб). Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

• Рис 5 б. Рентгенография органов грудной полости в правой боковой проекции. Прозрачность • Рис 5 б. Рентгенография органов грудной полости в правой боковой проекции. Прозрачность средней и нижней долей правого легкого снижена. Объем этих долей уменьшен. Верхняя доля компенсаторно увеличена в размерах, прозрачность ее повышена. Ретростернальное пространство расширено. В проекции промежуточного бронха определяется тень инородного тела (зуб). Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

• Рис 5 в. Рентгенография органов грудной полости в прямой проекции через 10 • Рис 5 в. Рентгенография органов грудной полости в прямой проекции через 10 суток. Гомогенное затемнение правого легочного поля соответствует ателектазу нижней доли правого легкого. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

• Рис 5 г. Рентгенография органов грудной полости в правой боковой проекции через • Рис 5 г. Рентгенография органов грудной полости в правой боковой проекции через десять суток. Нижняя доля правого легкого треугольной формы, уменьшена в объеме, затемнена. Очаговые пневмонические тени определяются практически во всех сегментах верхней и средней долей. Передний реберно-диафрагмальный синус затемнен. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Пациент К. 52 г. Диагноз: Состояние после операции по поводу перелома шейки левого бедра. Пациент К. 52 г. Диагноз: Состояние после операции по поводу перелома шейки левого бедра. Рецидивирующая тромбоэмболия легочной артерии. Инфаркт-пневмония в базальных сегментах левого легкого. Дисковидные ателектазы правого легкого. Левосторонний экссудативный плеврит. • Рис 6 а. Рентгенография органов грудной полости в прямой проекции (произведена в горизонтальном положении больного). Справа на фоне переднего отрезка третьего ребра и в третьем межреберье определяется тень эллипсовидной формы дисковидный ателектаз. Левое легочное поле гомогенно интенсивно затемнено от четвертого ребра. Корень левого легкого значительно расширен за счет сосудистого компонента. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

• Рис 6 б. Рентгенография органов грудной полости в прямой проекции через сутки. • Рис 6 б. Рентгенография органов грудной полости в прямой проекции через сутки. Тень дисковидного ателектаза справа сохраняется. Левый купол диафрагмы приподнят, к нему прилежит неоднородная тень неправильной формы. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

• Рис 6 в. Рентгенография органов грудной полости в прямой проекции через 10 • Рис 6 в. Рентгенография органов грудной полости в прямой проекции через 10 суток. Тень средостения смещена влево за счет гиповентиляции левого легкого. Дисковидный ателектаз справа сохраняется. Контур левого купола диафрагмы не визуализируется. Костальная плевра утолщена. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

• Рис 6 г. Рентгенография органов грудной полости в левой боковой проекции. Нижние • Рис 6 г. Рентгенография органов грудной полости в левой боковой проекции. Нижние отделы левого легкого затемнены. В проекции десятого сегмента определяется дисковидный ателектаз. Базальные отделы нижней доли снижены в прозрачности за счет множества очаговых теней. Главная междолевая борозда смещена книзу, деформирована. Ребернодиафрагмальные синусы свободны. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Пациент К. 59 л. Диагноз: Правосторонняя полисегментарная бронхопневмония. • Рис 7 а. Рентгенограмма органов Пациент К. 59 л. Диагноз: Правосторонняя полисегментарная бронхопневмония. • Рис 7 а. Рентгенограмма органов грудной полости в прямой проекции. В правом легочном поле определяется треугольноезатемнении с достаточно четкими ровными контурами, основанием обращенное к корню легкого. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

• 7 б. Рентгенограмма органов грудной полости в правой боковой проекции. Треугольная тень, • 7 б. Рентгенограмма органов грудной полости в правой боковой проекции. Треугольная тень, определяемая на прямом снимке, проецируется на область верхней доли правого легкого и указывает на субсегментарный ателектаз. Имеются очаговые тени в проекции третьего, шестого и десятого сегментов. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

• Рис. 7 в. Томограмма в прямой проекции. Бронхи правого легкого (главный, промежуточный, • Рис. 7 в. Томограмма в прямой проекции. Бронхи правого легкого (главный, промежуточный, долевые и сегментарные) имеют нормальную форму и диаметр. Просвет бронхов свободен. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Пациентка К. 44 г. Диагноз: Двусторонняя полисегментарная бронхопневмония. • Рис 8 а. Рентгенограмма органов Пациентка К. 44 г. Диагноз: Двусторонняя полисегментарная бронхопневмония. • Рис 8 а. Рентгенограмма органов грудной полости в прямой проекции. Прозрачность обоих легочных полей снижена. Справа определяются множественные средне- и мелкоочаговые тени, которые местами сливаются в конгломераты. Слева затемнение распространяется книзу от четвертого ребра и сливается с левым куполом диафрагмы. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

• Рис 8 б. Рентгенограмма органов грудной полости в правой боковой проекции. На • Рис 8 б. Рентгенограмма органов грудной полости в правой боковой проекции. На боковой рентгенограмме видно, что перибронхиальные очаговые пневмонические тени определяются во всех долях. Передний ребернодиафрагмальный синус затемнен вследствие сопровождающего пневмонию экссудативного плеврита. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

• Рис 8 в. Рентгенограмма органов грудной полости в прямой проекции через 28 • Рис 8 в. Рентгенограмма органов грудной полости в прямой проекции через 28 суток. Сохраняется затемнение правого ребернодиафрагмального синуса и деформация легочного рисунка в области правого легкого. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

• Рис 8 г. Рентгенограмма органов грудной полости в правой боковой проекции через • Рис 8 г. Рентгенограмма органов грудной полости в правой боковой проекции через 28 суток. Передний ребернодиафрагмальный синус сглажен. Костальная плевра и междолевая утолщены. Легочный рисунок обогащен и деформирован. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Пациент П. 33 г. Диагноз: Правосторонняя полисегментарная плевропневмония. • Рис 9 а. Рентгенография органов Пациент П. 33 г. Диагноз: Правосторонняя полисегментарная плевропневмония. • Рис 9 а. Рентгенография органов грудной полости в прямой проекции. Прозрачность правого легочного поля негомогенно снижена от первого до пятого ребра. Нижний край затемнения выпуклый. Интенсивность затемнения увеличивается в субплевральных отделах легочного поля. На фоне затемнения прослеживаются расширенные легочные сосуды. Прозрачность левого легочного поля значительно повышена. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

• Рис 9 б. Рентгенография органов грудной полости в правой боковой проекции. Междолевая • Рис 9 б. Рентгенография органов грудной полости в правой боковой проекции. Междолевая плевра утолщена. Определяется затемнение прилежащих к плевре отделов верхней и средней долей правого легкого. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Пациент Г. 54 г. Диагноз: Левосторонняя верхнедолевая плевропневмония. • Рис. 10 а. Рентгенография органов Пациент Г. 54 г. Диагноз: Левосторонняя верхнедолевая плевропневмония. • Рис. 10 а. Рентгенография органов грудной полости в прямой проекции. Левое легочное поле затемнено за исключением наддиафрагмальных отделов. Тень средостения смещена вправо. Легочный рисунок справа повсеместно обогащен и деформирован. Корень правого легкого структурен. Ребернодиафрагмальные и кардиодиафрагмальные синусы свободны. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

• Рис. 10 б. Рентгенография органов грудной полости в левой боковой проекции. Затемнение • Рис. 10 б. Рентгенография органов грудной полости в левой боковой проекции. Затемнение занимает верхнюю долю левого легкого, и граница его проходит по междолевой щели. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

• Рис. 10 в. Прямая томограмма левого легкого. На фоне негомогенного затемнения легочного • Рис. 10 в. Прямая томограмма левого легкого. На фоне негомогенного затемнения легочного поля прослеживается воздушная бронхограмма. Главный, верхнедолевой и сегментарные бронхи сужены, но просвет их сохранен на всем протяжении. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

• Рис. 10 г. Рентгенография органов грудной полости в прямой проекции через 15 • Рис. 10 г. Рентгенография органов грудной полости в прямой проекции через 15 суток. Прозрачность левого легочного поля значительно повысилась. В области верхней доли определяются средне – и мелкоочаговые пневмонические тени на фоне обогащенного и деформированного легочного рисунка. Корень левого легкого расширен и не структурен. Тень средостения расширена и деформирована за счет правого предсердия, дуги легочной артерии и левого желудочка. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Пациентка Р. 43 г. Диагноз: Периферический бронхиолоальвеолярный рак правого легкого. • Рис. 11 а. Пациентка Р. 43 г. Диагноз: Периферический бронхиолоальвеолярный рак правого легкого. • Рис. 11 а. Рентгенограмма органов грудной полости в прямой проекции. Прозрачность правого легочного поля негомогенно понижена от второго ребра. Наиболее интенсивное затемнение наблюдается в третьем-четвертом межреберьях. Легочный рисунок повсеместно обогащен и деформирован. Корень легкого не дифференцируется. Тень средостения смещена вправо. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

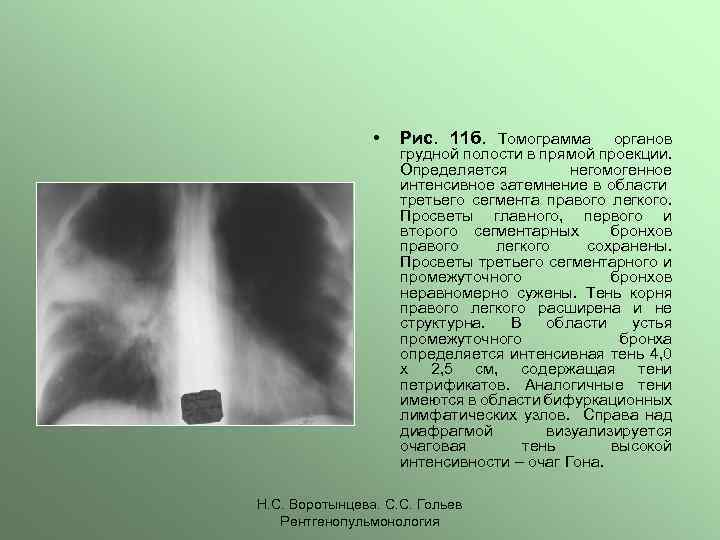

• Рис. 11 б. Томограмма органов грудной полости в прямой проекции. Определяется негомогенное • Рис. 11 б. Томограмма органов грудной полости в прямой проекции. Определяется негомогенное интенсивное затемнение в области третьего сегмента правого легкого. Просветы главного, первого и второго сегментарных бронхов правого легкого сохранены. Просветы третьего сегментарного и промежуточного бронхов неравномерно сужены. Тень корня правого легкого расширена и не структурна. В области устья промежуточного бронха определяется интенсивная тень 4, 0 х 2, 5 см, содержащая тени петрификатов. Аналогичные тени имеются в области бифуркационных лимфатических узлов. Справа над диафрагмой визуализируется очаговая тень высокой интенсивности – очаг Гона. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Пациентка Б. , 26 л Патонатомический диагноз: Системная красная волчанка. Пневмония верхней доли правого Пациентка Б. , 26 л Патонатомический диагноз: Системная красная волчанка. Пневмония верхней доли правого легкого, осложненная абсцессом и плевритом. Инфаркт третьего сегмента верхней доли правого легкого, инфаркт – пневмония, пневмоторакс. • Рис. • 12 а. Прямая органов рентгенограмма грудной полости. В проекции третьего сегмента верхней доли правого легкого определяется треугольная тень, широким основанием прилежащая к грудной стенке и ограниченная снизу утолщенной междолевой плеврой. Правый реберно-диафрагмальный синус затемнен, тень правого купола диафрагмы не визуализируется. От 3 ребра справа определяются множественные очаговые тени. Тень средостения расширена, слева достигает грудной стенки. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

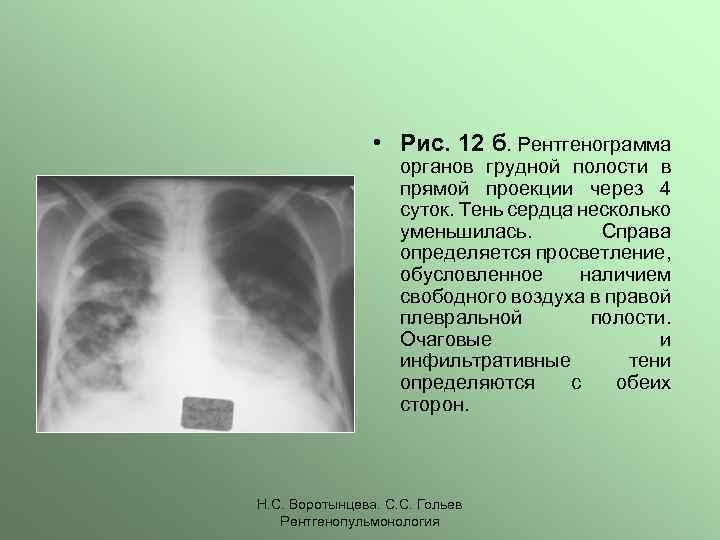

• Рис. 12 б. Рентгенограмма органов грудной полости в прямой проекции через 4 • Рис. 12 б. Рентгенограмма органов грудной полости в прямой проекции через 4 суток. Тень сердца несколько уменьшилась. Справа определяется просветление, обусловленное наличием свободного воздуха в правой плевральной полости. Очаговые и инфильтративные тени определяются с обеих сторон. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

• Рис. 12 в. Томограмма органов грудной полости в прямой проекции. Долевые и • Рис. 12 в. Томограмма органов грудной полости в прямой проекции. Долевые и сегментарные бронхи сужены. Определяется ателектаз третьего сегмента правого легкого, очаговые тени и участки ограниченного затемнения. Левый контур сердечной тени достигает левого края легочного поля. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

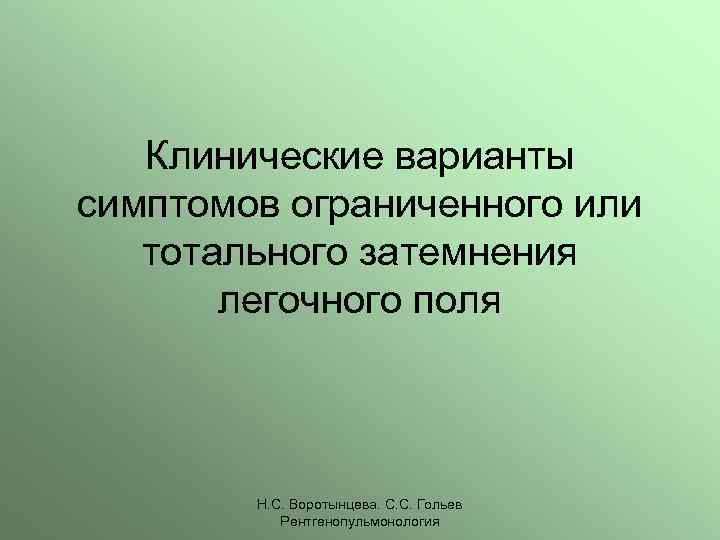

Клинические варианты симптомов ограниченного или тотального затемнения легочного поля Н. С. Воротынцева. С. С. Клинические варианты симптомов ограниченного или тотального затемнения легочного поля Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 13. Пациентка К. Диагноз: Ателектаз нижней доли правого легкого. Н. С. Воротынцева. С. Рис. 13. Пациентка К. Диагноз: Ателектаз нижней доли правого легкого. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 14 а. Пациентка К. Диагноз: Ателектаз нижней доли правого легкого. Снимок через сутки. Рис. 14 а. Пациентка К. Диагноз: Ателектаз нижней доли правого легкого. Снимок через сутки. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 14 б. Пациентка К. Диагноз: Ателектаз нижней доли правого легкого. Н. С. Воротынцева. Рис. 14 б. Пациентка К. Диагноз: Ателектаз нижней доли правого легкого. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 15 а. Пациент П. Диагноз: Правосторонняя плевропневмония. Экссудативный плеврит. Н. С. Воротынцева. С. Рис. 15 а. Пациент П. Диагноз: Правосторонняя плевропневмония. Экссудативный плеврит. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 15 б. Пациент П. Диагноз: Правосторонняя плевропневмония. Экссудативный плеврит. Н. С. Воротынцева. С. Рис. 15 б. Пациент П. Диагноз: Правосторонняя плевропневмония. Экссудативный плеврит. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 16 а. Пациент Б. Диагноз: эхинококк легкого (операция). Н. С. Воротынцева. С. С. Рис. 16 а. Пациент Б. Диагноз: эхинококк легкого (операция). Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 16 б 3. Пациент Б. Диагноз: эхинококк легкого (операция). Н. С. Воротынцева. С. Рис. 16 б 3. Пациент Б. Диагноз: эхинококк легкого (операция). Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 16 в. Пациент Б. Диагноз: эхинококк легкого (операция). Н. С. Воротынцева. С. С. Рис. 16 в. Пациент Б. Диагноз: эхинококк легкого (операция). Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 17 а. Пациент Щ. Диагноз: . Эхинококк легкого. Н. С. Воротынцева. С. С. Рис. 17 а. Пациент Щ. Диагноз: . Эхинококк легкого. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 17 б. Пациент Щ. Диагноз: Эхинококк легкого. Н. С. Воротынцева. С. С. Гольев Рис. 17 б. Пациент Щ. Диагноз: Эхинококк легкого. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 47. Пациент Д. Диагноз: эхинококк левого легкого и печени. Н. С. Воротынцева. С. Рис. 47. Пациент Д. Диагноз: эхинококк левого легкого и печени. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 18 а. Пациентка Б. Диагноз: инфаркт-пневмония. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология Рис. 18 а. Пациентка Б. Диагноз: инфаркт-пневмония. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 18 б. Пациентка Б. Диагноз: инфаркт- пневмония в области 9 и 10 сегментов. Рис. 18 б. Пациентка Б. Диагноз: инфаркт- пневмония в области 9 и 10 сегментов. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 19 а. Пациент Н. Диагноз: тромбоэмболия легочной артерии. Расширение тени правой долевой артерии Рис. 19 а. Пациент Н. Диагноз: тромбоэмболия легочной артерии. Расширение тени правой долевой артерии и обеднение легочного рисунка в проекции нижней доли. Выбухание легочного ствола по левому контуру сердечной тени. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 19 б. Пациент Н. Диагноз: тромбоэмболия легочной артерии. Расширение тени правой долевой артерии Рис. 19 б. Пациент Н. Диагноз: тромбоэмболия легочной артерии. Расширение тени правой долевой артерии и обеднение легочного рисунка в проекции нижней доли. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 19 в. Пациент Н. Диагноз: тромбоэмболия легочной артерии. . Н. С. Воротынцева. С. Рис. 19 в. Пациент Н. Диагноз: тромбоэмболия легочной артерии. . Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 20. Пациентка С. , 60 л. Диагноз: Инфаркт –пневмония. Н. С. Воротынцева. С. Рис. 20. Пациентка С. , 60 л. Диагноз: Инфаркт –пневмония. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 521 а. Пациент Д. 28 л. Диагноз: Первые сутки после травмы грудной клетки. Рис. 521 а. Пациент Д. 28 л. Диагноз: Первые сутки после травмы грудной клетки. Шоковое легкое. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 21 б. Пациент Д. 28 л. Диагноз: Вторые сутки после травмы грудной клетки. Рис. 21 б. Пациент Д. 28 л. Диагноз: Вторые сутки после травмы грудной клетки. Шоковое легкое. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 30. Пациент Я. 32 г. Диагноз: Разрыв обоих главных бронхов. Ателектаз нижней доли Рис. 30. Пациент Я. 32 г. Диагноз: Разрыв обоих главных бронхов. Ателектаз нижней доли правого легкого. Пневмоторакс справа и слева. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 31 а. Пациент С. , 21 г. Дорожно-транспортное происшествие. 2 месяца после травмы: Рис. 31 а. Пациент С. , 21 г. Дорожно-транспортное происшествие. 2 месяца после травмы: разрыв правого главного бронха. Правосторонний гидропневмоторакс. Ателектаз нижней доли правого легкого. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 31 б. Пациент С. 21 г. Дорожно-транспортное происшествие. Операция через 2 месяца после Рис. 31 б. Пациент С. 21 г. Дорожно-транспортное происшествие. Операция через 2 месяца после травмы: разрыв правого главного бронха. Контрольное исследование после операции. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 32 а. Пациентка Б. 42 г. Дорожно-транспортное происшествие. Диагноз: Отрыв правого главного бронха. Рис. 32 а. Пациентка Б. 42 г. Дорожно-транспортное происшествие. Диагноз: Отрыв правого главного бронха. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 32 б. Пациентка Б. 42 г. Дорожно-транспортное происшествие. Диагноз: Отрыв правого главного бронха. Рис. 32 б. Пациентка Б. 42 г. Дорожно-транспортное происшествие. Диагноз: Отрыв правого главного бронха. Контрастирована трахея и начальный отдел левого главного бронха. Контрастное вещество не поступает в правый главный бронх. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

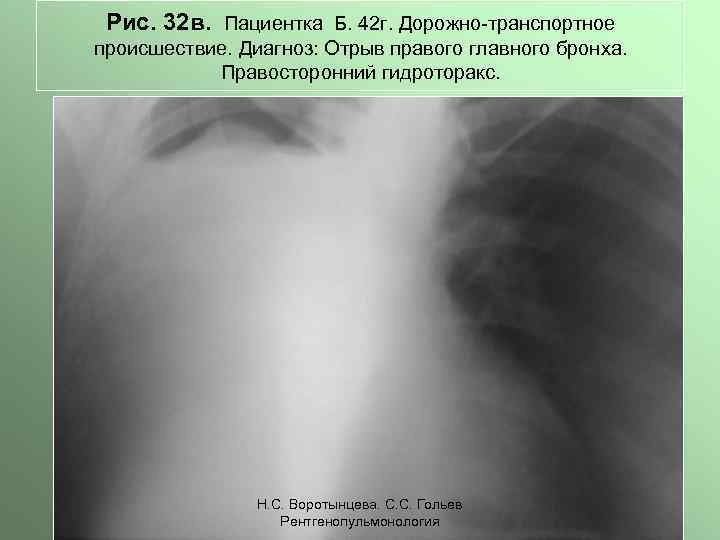

Рис. 32 в. Пациентка Б. 42 г. Дорожно-транспортное происшествие. Диагноз: Отрыв правого главного бронха. Рис. 32 в. Пациентка Б. 42 г. Дорожно-транспортное происшествие. Диагноз: Отрыв правого главного бронха. Правосторонний гидроторакс. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 32 г. Пациентка Б. 42 г. Дорожно-транспортное происшествие. Диагноз: Отрыв правого главного бронха. Рис. 32 г. Пациентка Б. 42 г. Дорожно-транспортное происшествие. Диагноз: Отрыв правого главного бронха. Правосторонний гидроторакс. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 33 а. Пациент В. 52 г. Дорожно-транспортное происшествие. Диагноз: Разрыв левого купола диафрагмы. Рис. 33 а. Пациент В. 52 г. Дорожно-транспортное происшествие. Диагноз: Разрыв левого купола диафрагмы. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис 33 б. Пациент В. 53 г. Дорожно-транспортное происшествие. Диагноз: Разрыв левого купола диафрагмы. Рис 33 б. Пациент В. 53 г. Дорожно-транспортное происшествие. Диагноз: Разрыв левого купола диафрагмы. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 33 в. Пациент В. 53 г. Дорожно-транспортное происшествие. Диагноз: Разрыв левого купола диафрагмы. Рис. 33 в. Пациент В. 53 г. Дорожно-транспортное происшествие. Диагноз: Разрыв левого купола диафрагмы. Ирригоскопия: толстая кишка находится в плевральной полости. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 33 г. Пациент В. 53 г. Дорожно-транспортное происшествие. Диагноз: Разрыв левого купола диафрагмы. Рис. 33 г. Пациент В. 53 г. Дорожно-транспортное происшествие. Диагноз: Разрыв левого купола диафрагмы. Ирригоскопия: толстая кишка находится в плевральной полости. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 34 а. Пациент Е. 48 л. Дорожно-транспортное происшествие. Диагноз: ДТП 15 лет назад. Рис. 34 а. Пациент Е. 48 л. Дорожно-транспортное происшествие. Диагноз: ДТП 15 лет назад. Диагноз до обследования – хроническая эмпиема плевры. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 34 б. Пациент Е. 48 л. Дорожно-транспортное происшествие. Диагноз: ДТП 15 лет назад. Рис. 34 б. Пациент Е. 48 л. Дорожно-транспортное происшествие. Диагноз: ДТП 15 лет назад. Диагноз до обследования – хроническая эмпиема плевры. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 34 в. Пациент Е. 48 л. Дорожно-транспортное происшествие. Диагноз: ДТП 15 лет назад. Рис. 34 в. Пациент Е. 48 л. Дорожно-транспортное происшествие. Диагноз: ДТП 15 лет назад. Ирригоскопия: толстая кишка находится в плевральной полости в результате старого разрыва левого купола диафрагмы. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 34 г. Пациент Е. 48 л. Диагноз: ДТП 15 лет назад. Ирригоскопия: толстая Рис. 34 г. Пациент Е. 48 л. Диагноз: ДТП 15 лет назад. Ирригоскопия: толстая кишка находится в плевральной полости в результате старого разрыва левого купола диафрагмы. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 34 д. Пациент Е. 48 л. Дорожно-транспортное происшествие. Диагноз: ДТП 15 лет назад. Рис. 34 д. Пациент Е. 48 л. Дорожно-транспортное происшествие. Диагноз: ДТП 15 лет назад. Пассаж бариевой взвеси по кишечнику. Часть тонкой кишки находится в плевральной полости. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

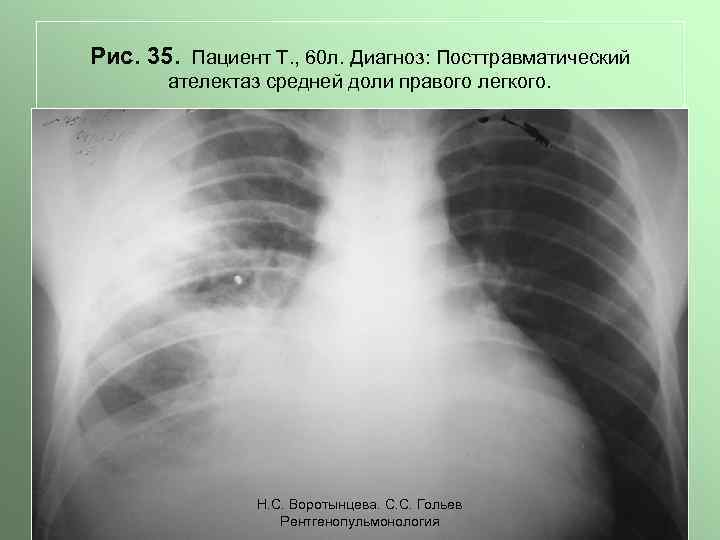

Рис. 35. Пациент Т. , 60 л. Диагноз: Посттравматический ателектаз средней доли правого легкого. Рис. 35. Пациент Т. , 60 л. Диагноз: Посттравматический ателектаз средней доли правого легкого. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 36. Пациент О. 35. Диагноз: Легочный гнойный аспергиллез. Н. С. Воротынцева. С. С. Рис. 36. Пациент О. 35. Диагноз: Легочный гнойный аспергиллез. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 37. Пациент П. 78 л. Диагноз: Рак трахеи. Томография: сужение просвета трахеи. Н. Рис. 37. Пациент П. 78 л. Диагноз: Рак трахеи. Томография: сужение просвета трахеи. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 38 а. Пациентка Д. 50 л. Диагноз: Липома средостения. Н. С. Воротынцева. С. Рис. 38 а. Пациентка Д. 50 л. Диагноз: Липома средостения. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 38 б. Пациент Д. 50 л. Диагноз: Липома средостения. Н. С. Воротынцева. С. Рис. 38 б. Пациент Д. 50 л. Диагноз: Липома средостения. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

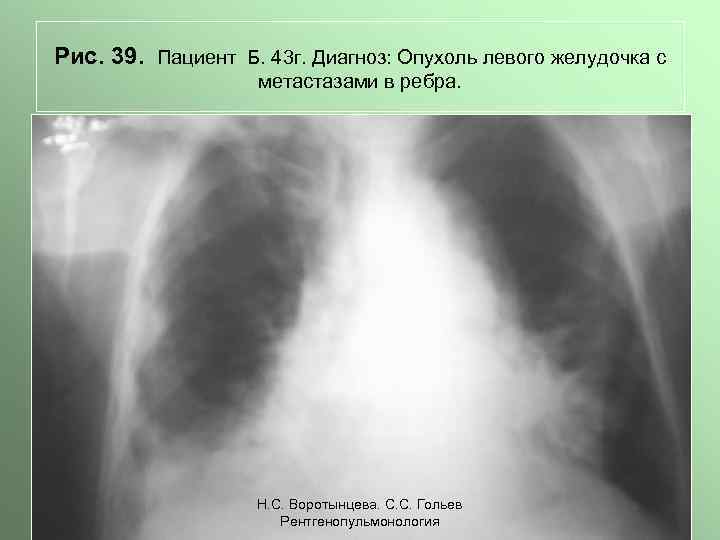

Рис. 39. Пациент Б. 43 г. Диагноз: Опухоль левого желудочка с метастазами в ребра. Рис. 39. Пациент Б. 43 г. Диагноз: Опухоль левого желудочка с метастазами в ребра. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 40 а. Пациент Н. Диагноз: Центральный рак главного бронха левого легкого. Гиповентиляция левого Рис. 40 а. Пациент Н. Диагноз: Центральный рак главного бронха левого легкого. Гиповентиляция левого легкого. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 40 б. Пациент Н. Диагноз: Центральный рак главного бронха левого легкого. Бронхография: сужение Рис. 40 б. Пациент Н. Диагноз: Центральный рак главного бронха левого легкого. Бронхография: сужение просвета главного левого бронха. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 40 в. Пациент Н. Диагноз: Центральный рак главного бронха левого легкого. Рентгенограмма органов Рис. 40 в. Пациент Н. Диагноз: Центральный рак главного бронха левого легкого. Рентгенограмма органов грудной полости через 4 месяца. Ателектаз левого легкого. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

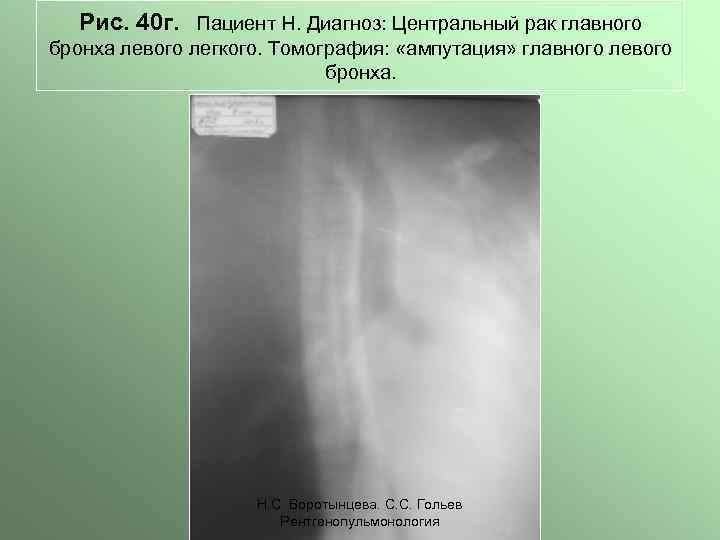

Рис. 40 г. Пациент Н. Диагноз: Центральный рак главного бронха левого легкого. Томография: «ампутация» Рис. 40 г. Пациент Н. Диагноз: Центральный рак главного бронха левого легкого. Томография: «ампутация» главного левого бронха. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 41. Пациент Ч. Диагноз: Медиастинальная форма рака легкого. Н. С. Воротынцева. С. С. Рис. 41. Пациент Ч. Диагноз: Медиастинальная форма рака легкого. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 42 а. Пациент М. 41. Диагноз: Центральный рак среднедолевого бронха. Ателектаз средней доли. Рис. 42 а. Пациент М. 41. Диагноз: Центральный рак среднедолевого бронха. Ателектаз средней доли. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 42 б. Пациент М. 41. Диагноз: Центральный рак среднедолевого бронха. Ателектаз средней доли. Рис. 42 б. Пациент М. 41. Диагноз: Центральный рак среднедолевого бронха. Ателектаз средней доли. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 43. Пациент Я. 52 г. Диагноз: Периферический рак 5 сегмента. Централизация периферического рака. Рис. 43. Пациент Я. 52 г. Диагноз: Периферический рак 5 сегмента. Централизация периферического рака. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 44 а. Пациент Б. Диагноз: Центральный рак верхнедолевого бронха справа. Н. С. Воротынцева. Рис. 44 а. Пациент Б. Диагноз: Центральный рак верхнедолевого бронха справа. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 44 б. Пациент Б. Диагноз: Центральный рак верхнедолевого бронха справа. Рентгенография через 2 Рис. 44 б. Пациент Б. Диагноз: Центральный рак верхнедолевого бронха справа. Рентгенография через 2 месяца. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 44 в. Пациент Б. Диагноз: Центральный рак верхнедолевого бронха справа. Рентгенография через 2 Рис. 44 в. Пациент Б. Диагноз: Центральный рак верхнедолевого бронха справа. Рентгенография через 2 месяца и 8 дней Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 45. Пациент Н. Диагноз: Лимфосаркома с прорастанием левого легкого и плевры. Н. С. Рис. 45. Пациент Н. Диагноз: Лимфосаркома с прорастанием левого легкого и плевры. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 46. Пациент Н. 48 л. Диагноз: Периферический рак левого легкого. Метастазы в правое Рис. 46. Пациент Н. 48 л. Диагноз: Периферический рак левого легкого. Метастазы в правое легкое. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 47 а. Пациент К. Диагноз: Центральный рак промежуточной бронха, экзабронхиальная форма. Н. С. Рис. 47 а. Пациент К. Диагноз: Центральный рак промежуточной бронха, экзабронхиальная форма. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 947 б. Пациент К. Диагноз: Центральный рак промежуточной бронха, экзабронхиальная форма (прицельный снимок). Рис. 947 б. Пациент К. Диагноз: Центральный рак промежуточной бронха, экзабронхиальная форма (прицельный снимок). Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 47 в. Пациент К. Диагноз: Центральный рак промежуточной бронха, экзабронхиальная форма. Бронхография: обтурация Рис. 47 в. Пациент К. Диагноз: Центральный рак промежуточной бронха, экзабронхиальная форма. Бронхография: обтурация опухолью промежуточного бронха. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 48 а. Пациент М. 29 л. Диагноз: Ножевое ранение, разрыв левого купола диафрагмы. Рис. 48 а. Пациент М. 29 л. Диагноз: Ножевое ранение, разрыв левого купола диафрагмы. Желудок и кишечник находятся в плевральной полости. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 48 б. Пациент М. 29 л. Диагноз: Ножевое ранение, разрыв левого купола диафрагмы. Рис. 48 б. Пациент М. 29 л. Диагноз: Ножевое ранение, разрыв левого купола диафрагмы. Желудок и кишечник находятся в плевральной полости. Пиопневмоторакс. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 48 в. Пациент М. 29 л. Диагноз: Ножевое ранение, разрыв левого купола диафрагмы. Рис. 48 в. Пациент М. 29 л. Диагноз: Ножевое ранение, разрыв левого купола диафрагмы. Желудок и кишечник находятся в плевральной полости. Пиопневмоторакс. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 48 г. Пациент М. 29 л. Диагноз: Ножевое ранение, разрыв левого купола диафрагмы. Рис. 48 г. Пациент М. 29 л. Диагноз: Ножевое ранение, разрыв левого купола диафрагмы. Желудок и кишечник контрастированы взвесью сернокислого бария. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 48 д. Пациент М. 29 л. Диагноз: Ножевое ранение, разрыв левого купола диафрагмы. Рис. 48 д. Пациент М. 29 л. Диагноз: Ножевое ранение, разрыв левого купола диафрагмы. Желудок и кишечник контрастированы взвесью сернокислого бария. . Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 49 а. Пациент Т. 60 л. Диагноз: Посттравматический ателектаз средней доли. Н. С. Рис. 49 а. Пациент Т. 60 л. Диагноз: Посттравматический ателектаз средней доли. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 49 б. Пациент Т. 60 л. Диагноз: Посттравматический ателектаз средней доли. Н. С. Рис. 49 б. Пациент Т. 60 л. Диагноз: Посттравматический ателектаз средней доли. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 49 в Пациент Т. 60 л. Диагноз: Посттравматический ателектаз средней доли. Прицельный снимок Рис. 49 в Пациент Т. 60 л. Диагноз: Посттравматический ателектаз средней доли. Прицельный снимок произведенный во время рентгеноскопии. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 50. Пациент В. 25 л. Диагноз: Дисковидный ателектаз правого легкого. Н. С. Воротынцева. Рис. 50. Пациент В. 25 л. Диагноз: Дисковидный ателектаз правого легкого. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 51. Пациентка К. 31 г. Диагноз: Гиповентиляция левого легкого в результате инородного тела Рис. 51. Пациентка К. 31 г. Диагноз: Гиповентиляция левого легкого в результате инородного тела главного бронха. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 52 а. Пациент Ж. 58 л. Диагноз: Дисковидный ателектаз нижней доли левого легкого. Рис. 52 а. Пациент Ж. 58 л. Диагноз: Дисковидный ателектаз нижней доли левого легкого. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 52 б. Пациент Ж. 58 л. Диагноз: Дисковидный ателектаз нижней доли левого легкого. Рис. 52 б. Пациент Ж. 58 л. Диагноз: Дисковидный ателектаз нижней доли левого легкого. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 53 а. Пациент Р. 8 л. Диагноз: Гемангиоперацитома. Н. С. Воротынцева. С. С. Рис. 53 а. Пациент Р. 8 л. Диагноз: Гемангиоперацитома. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 53 б. Пациент Р. 8 л. Диагноз: Гемангиоперацитома. Н. С. Воротынцева. С. С. Рис. 53 б. Пациент Р. 8 л. Диагноз: Гемангиоперацитома. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 54. Пациент М. Диагноз: Полостная форма периферического рака левого легкого. Н. С. Воротынцева. Рис. 54. Пациент М. Диагноз: Полостная форма периферического рака левого легкого. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Рис. 55. Диагноз: Инфаркт-пневмония. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология Рис. 55. Диагноз: Инфаркт-пневмония. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

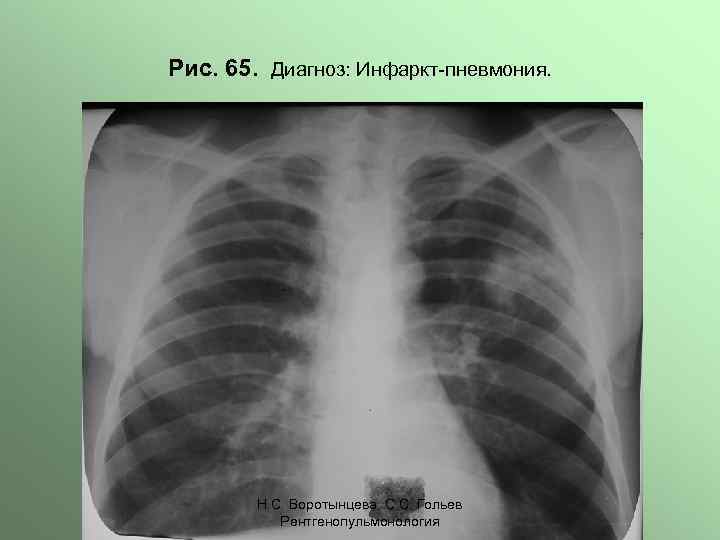

Рис. 65. Диагноз: Инфаркт-пневмония. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология Рис. 65. Диагноз: Инфаркт-пневмония. Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология

Благодарим за внимание! Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология Благодарим за внимание! Н. С. Воротынцева. С. С. Гольев Рентгенопульмонология
