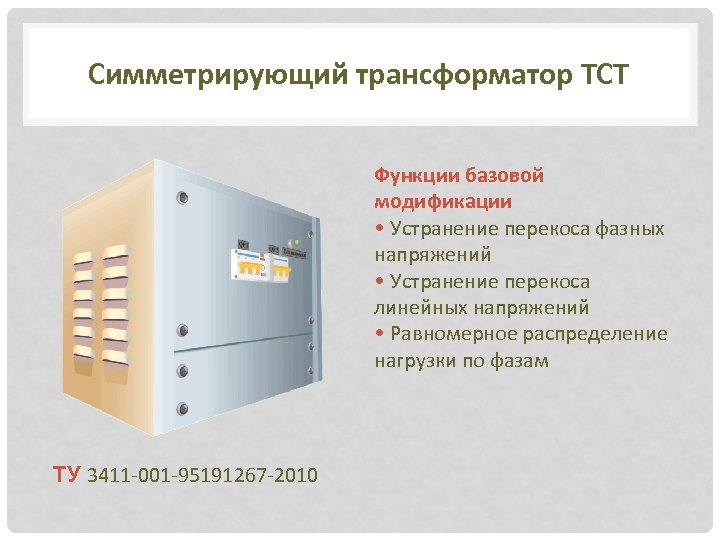

Симметрирующий трансформатор ТСТ Функции базовой модификации • Устранение перекоса фазных напряжений • Устранение перекоса линейных напряжений • Равномерное распределение нагрузки по фазам ТУ 3411 -001 -95191267 -2010

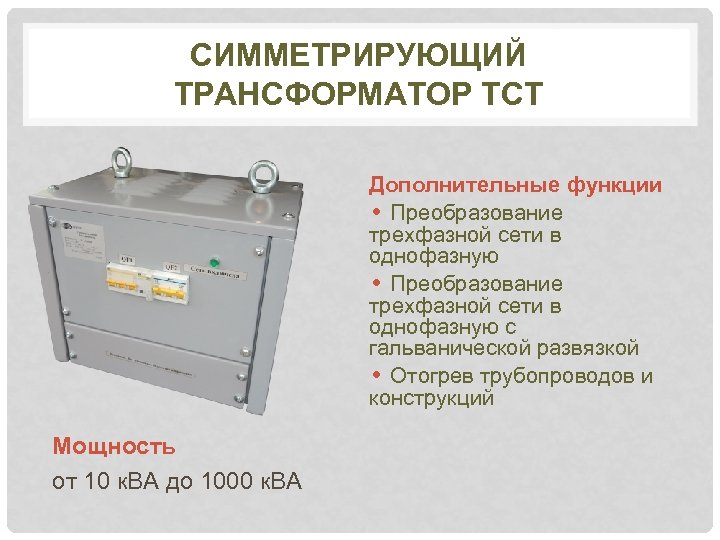

СИММЕТРИРУЮЩИЙ ТРАНСФОРМАТОР ТСТ Дополнительные функции • Преобразование трехфазной сети в однофазную с гальванической развязкой • Отогрев трубопроводов и конструкций Мощность от 10 к. ВА до 1000 к. ВА
Технические характеристики ТСТ Наименование Номинальная мощность, к. ВА ТСТ-ХХ(ХХХ) /0, 5 У 2 10 к. ВА, 16 к. ВА, 25 к. ВА, 40 к. ВА, 63 к. ВА, 80 к. ВА, 100 к. ВА, 160 к. ВА, 200 к. ВА, 250 к. ВА, 300 к. ВА, 400 к. ВА, 500 к. ВА, 630 к. ВА, 800 к. ВА, 1000 к. ВА Частота питающей сети, Гц 50± 1, 5 Номинальное входное напряжения (линейное), В 380 Несимметрия токов нагрузки 100% Класс нагревостойкости по ГОСТ 8865 В КПД, % 98 -1 Класс защиты по ГОСТ 12. 2. 007. 0 01

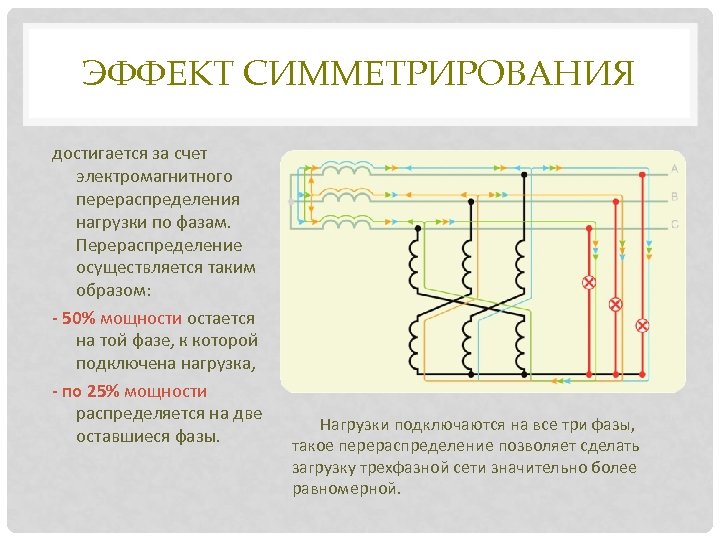

ЭФФЕКТ СИММЕТРИРОВАНИЯ достигается за счет электромагнитного перераспределения нагрузки по фазам. Перераспределение осуществляется таким образом: - 50% мощности остается на той фазе, к которой подключена нагрузка, - по 25% мощности распределяется на две оставшиеся фазы. Нагрузки подключаются на все три фазы, такое перераспределение позволяет сделать загрузку трехфазной сети значительно более равномерной.
РАСЧЕТ МОЩНОСТИ ГЕНЕРАТОРА Мощность автономного источника электроснабжения рассчитывается как утроенная мощность наиболее загруженной фазы
Использование генератора меньшей мощности совместно с трансформатором ТСТ для той же группы приборов

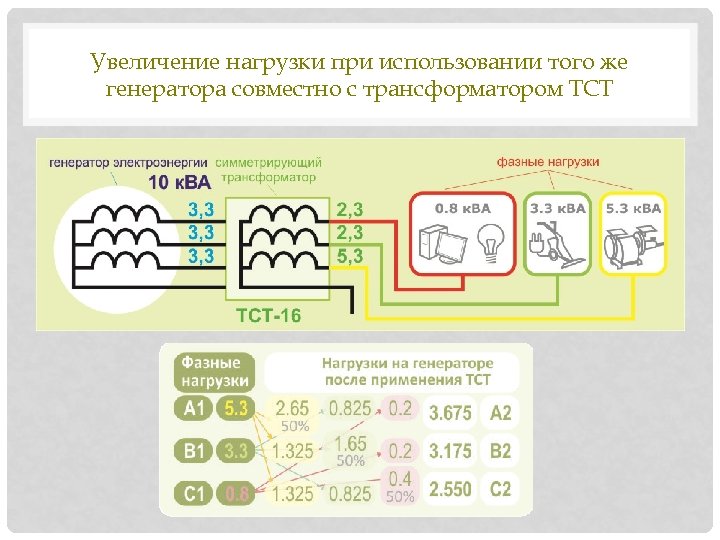

Увеличение нагрузки при использовании того же генератора совместно с трансформатором ТСТ
СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ
Схема электрическая принципиальная трансформатора ТСТ с дополнительными обмотками

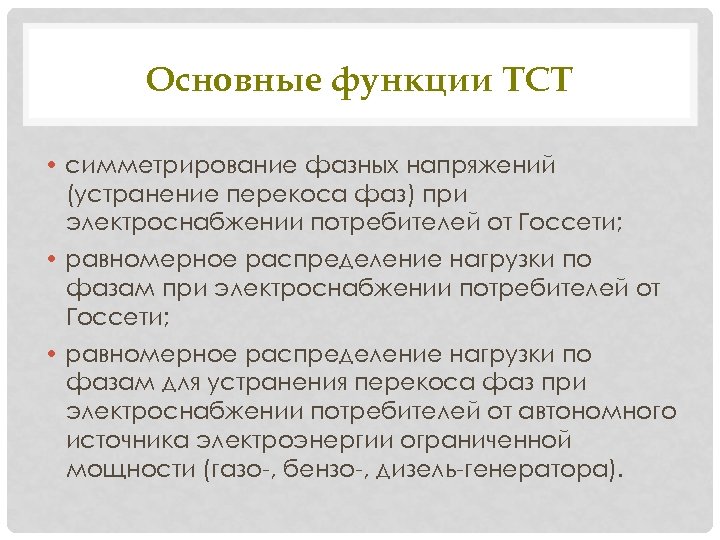

Основные функции ТСТ • симметрирование фазных напряжений (устранение перекоса фаз) при электроснабжении потребителей от Госсети; • равномерное распределение нагрузки по фазам для устранения перекоса фаз при электроснабжении потребителей от автономного источника электроэнергии ограниченной мощности (газо-, бензо-, дизель-генератора).

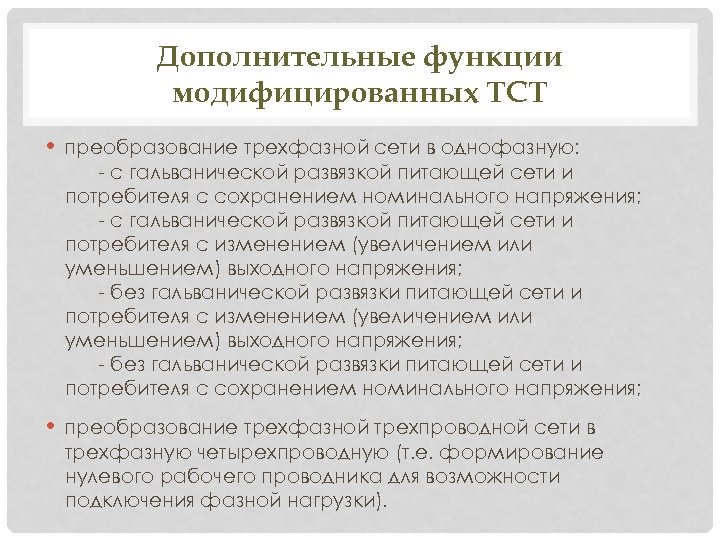

Дополнительные функции модифицированных ТСТ • преобразование трехфазной сети в однофазную: - с гальванической развязкой питающей сети и потребителя с сохранением номинального напряжения; - с гальванической развязкой питающей сети и потребителя с изменением (увеличением или уменьшением) выходного напряжения; - без гальванической развязки питающей сети и потребителя с сохранением номинального напряжения; • преобразование трехфазной трехпроводной сети в трехфазную четырехпроводную (т. е. формирование нулевого рабочего проводника для возможности подключения фазной нагрузки).

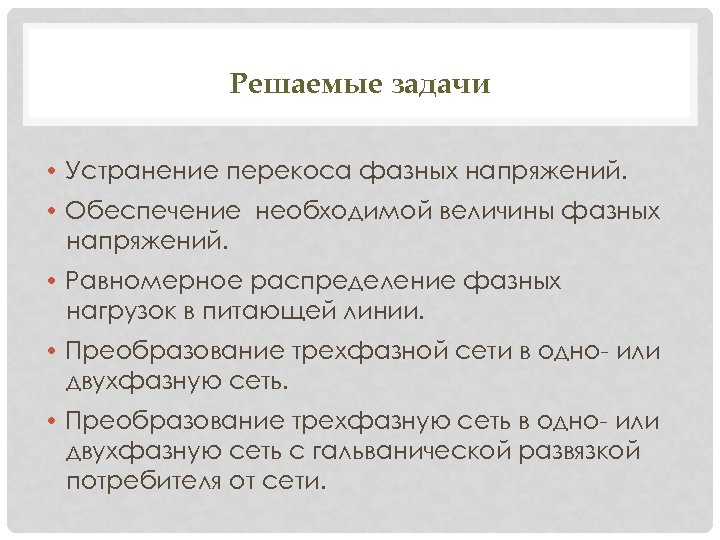

Решаемые задачи • Устранение перекоса фазных напряжений. • Обеспечение необходимой величины фазных напряжений. • Равномерное распределение фазных нагрузок в питающей линии. • Преобразование трехфазной сети в одно- или двухфазную сеть. • Преобразование трехфазную сеть в одно- или двухфазную сеть с гальванической развязкой потребителя от сети.

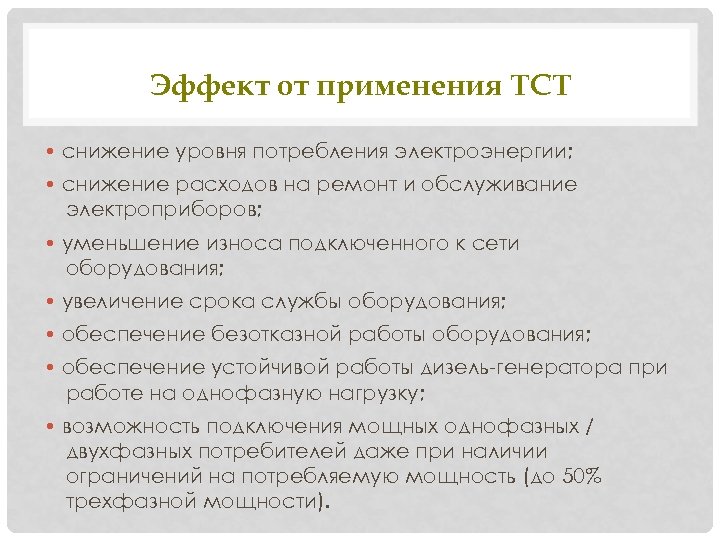

Эффект от применения ТСТ • снижение уровня потребления электроэнергии; • снижение расходов на ремонт и обслуживание электроприборов; • уменьшение износа подключенного к сети оборудования; • увеличение срока службы оборудования; • обеспечение безотказной работы оборудования; • обеспечение устойчивой работы дизель-генератора при работе на однофазную нагрузку; • возможность подключения мощных однофазных / двухфазных потребителей даже при наличии ограничений на потребляемую мощность (до 50% трехфазной мощности).
Параметры ТСТ • Количество фаз на входе трансформатора – 3. • Напряжение входа трансформатора, В – 380. • Количество фаз на выходе трансформатора – 1; 2; 3. • Напряжение выхода трансформатора, В – по согласованию. • Коэффициент мощности cos φ, не менее – 0, 95. • Максимальный выходной ток, А – в соотв. с мощностью. • Превышение температуры обмоток и магнитопровода трансформатора над температурой окружающей среды не более - 600 С. • Средний уровень звука трансформатора не более, д. Б – 25.

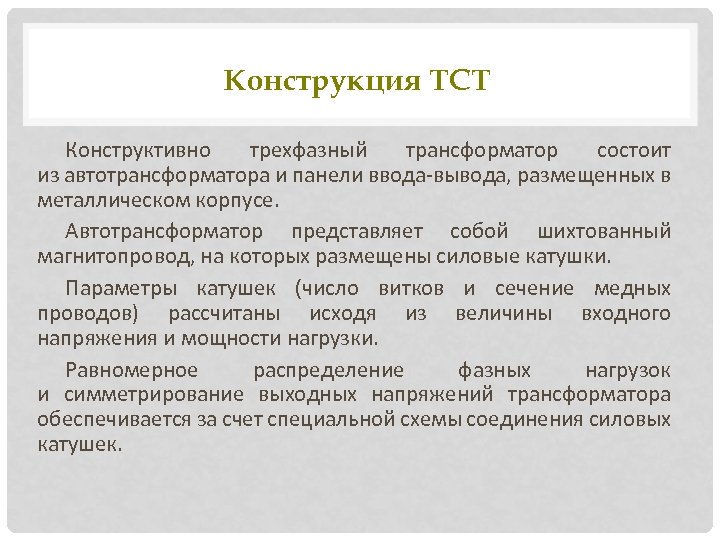

Конструкция ТСТ Конструктивно трехфазный трансформатор состоит из автотрансформатора и панели ввода-вывода, размещенных в металлическом корпусе. Автотрансформатор представляет собой шихтованный магнитопровод, на которых размещены силовые катушки. Параметры катушек (число витков и сечение медных проводов) рассчитаны исходя из величины входного напряжения и мощности нагрузки. Равномерное распределение фазных нагрузок и симметрирование выходных напряжений трансформатора обеспечивается за счет специальной схемы соединения силовых катушек.
Сборочный чертеж симметрирующего трансформатора ТСТ
Перекос фазных напряжений Перекос фаз бывает двух видов: В идеальной трехфазной сети векторы фазных напряжений равны по величие и угол между векторами соответствует значению 1200 - векторы фазных напряжений НЕ равны по величие и угол между векторами соответствует значению 1200 (возникает, когда мощность однофазных нагрузок на каждой из трех фаз питающей сети различна. ) - векторы фазных напряжений НЕ равны по величие и углы между векторами соответствует произвольному значению (возникает, когда однофазные нагрузки на каждой из трех фаз питающей сети различны не только по мощности, но и по типу, то есть нагрузка может быть активной и реактивной (индуктивной и емкостной).

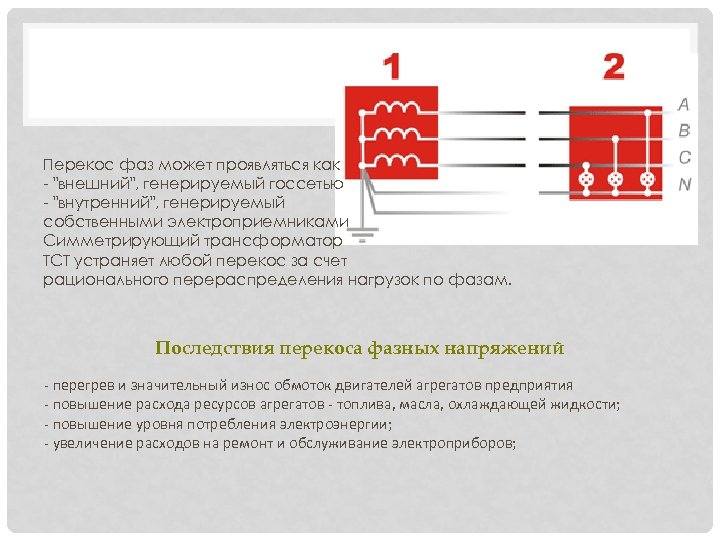

Перекос фаз может проявляться как - "внешний", генерируемый госсетью - "внутренний", генерируемый собственными электроприемниками Симметрирующий трансформатор ТСТ устраняет любой перекос за счет рационального перераспределения нагрузок по фазам. Последствия перекоса фазных напряжений - перегрев и значительный износ обмоток двигателей агрегатов предприятия - повышение расхода ресурсов агрегатов - топлива, масла, охлаждающей жидкости; - повышение уровня потребления электроэнергии; - увеличение расходов на ремонт и обслуживание электроприборов;
ДОПУСТИМЫЙ ПЕРЕКОС Небольшой перекос фазного напряжения (а) приводит к уменьшению срока службы приборов, увеличению их износа. Сильный перекос (б) приводит к отключению приборов, отказу оборудования. Использование ТСТ допускает 100%-й перекос нагрузки (одна из фаз загружена полностью, остальные не загружены).
ЗАПУСК ТРЕХФАЗНЫХ ДВИГАТЕЛЕЙ Устройство запуска трехфазного двигателя, подключаемого к линейному напряжению сети, как правило использует фазное, а не линейное напряжение. В момент запуска двигателя пусковые токи могут кратно превышать токи при регулярной работе двигателя, что вызывает сильный фазный перекос. По этой причине может срабатывать защита оборудования от фазных скачков, которая приводит к его отключению и повторному пуску. Серия перезапусков вызывает значительный износ оборудования.

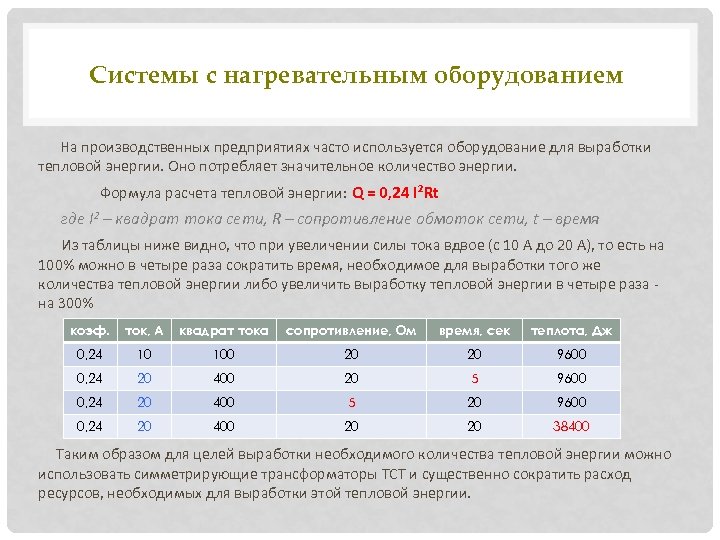

Системы с нагревательным оборудованием На производственных предприятиях часто используется оборудование для выработки тепловой энергии. Оно потребляет значительное количество энергии. Формула расчета тепловой энергии: Q = 0, 24 I 2 Rt где I 2 – квадрат тока сети, R – сопротивление обмоток сети, t – время Из таблицы ниже видно, что при увеличении силы тока вдвое (с 10 А до 20 А), то есть на 100% можно в четыре раза сократить время, необходимое для выработки того же количества тепловой энергии либо увеличить выработку тепловой энергии в четыре раза - на 300% коэф. ток, А квадрат тока сопротивление, Ом время, сек теплота, Дж 0, 24 10 100 20 20 9600 0, 24 20 400 20 5 9600 0, 24 20 400 5 20 9600 0, 24 20 400 20 20 38400 Таким образом для целей выработки необходимого количества тепловой энергии можно использовать симметрирующие трансформаторы ТСТ и существенно сократить расход ресурсов, необходимых для выработки этой тепловой энергии.
Системы с двигательным оборудованием Особенностями пуска в ход однофазных и трехфазных асинхронных электродвигателей с короткозамкнутым ротором является превышение значения пускового тока в 6 -10 раз по сравнению с номинальным. При фазном напряжении, равном 0, 8 -0, 9 от номинального, длительность пуска по времени возрастает на 30 -50%. Так как пусковой ток фактически является током короткого замыкания, то в такие моменты происходит значительное ухудшение изоляции и, как следствие, ее пробой. Система защиты может производить отключения с повторными запусками. Такой повторно-кратковременный режим приводит к уменьшению долговечности и снижению ресурса электродвигателей и значительному увеличению электропотребления из сети. Симметрирующий трансформатор ТСТ производства «Компании Интер Электро» (ТУ 3411 -001 -95191267 -2010) позволяет увеличить ресурс таких двигателей за счет уменьшения износа изоляции, подшипников, контактных соединений и существенно снизить электропотребление из сети.

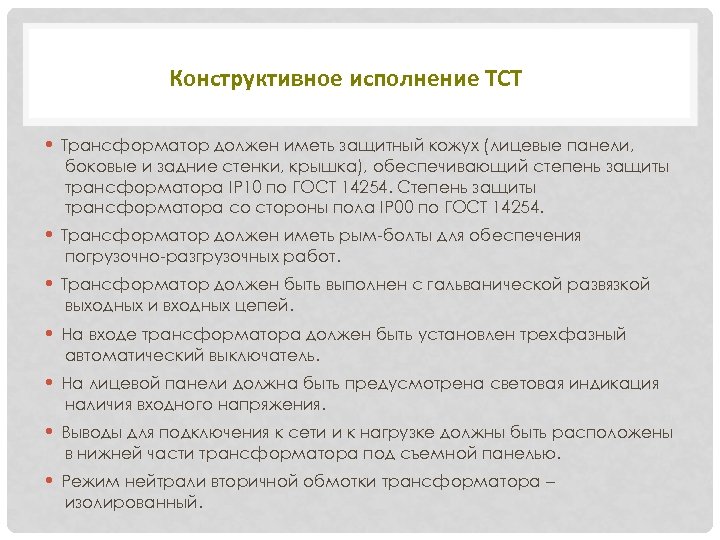

Конструктивное исполнение ТСТ • Трансформатор должен иметь защитный кожух (лицевые панели, боковые и задние стенки, крышка), обеспечивающий степень защиты трансформатора IP 10 по ГОСТ 14254. Степень защиты трансформатора со стороны пола IP 00 по ГОСТ 14254. • Трансформатор должен иметь рым-болты для обеспечения погрузочно-разгрузочных работ. • Трансформатор должен быть выполнен с гальванической развязкой выходных и входных цепей. • На входе трансформатора должен быть установлен трехфазный автоматический выключатель. • На лицевой панели должна быть предусмотрена световая индикация наличия входного напряжения. • Выводы для подключения к сети и к нагрузке должны быть расположены в нижней части трансформатора под съемной панелью. • Режим нейтрали вторичной обмотки трансформатора – изолированный.

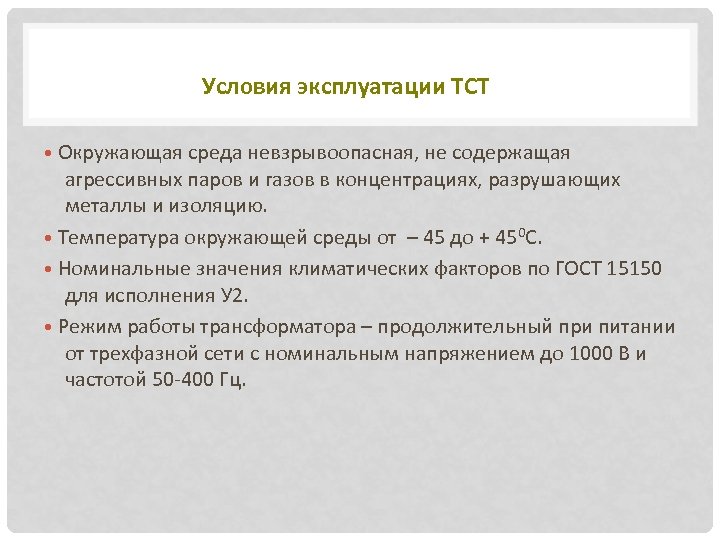

Условия эксплуатации ТСТ • Окружающая среда невзрывоопасная, не содержащая агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию. • Температура окружающей среды от – 45 до + 450 С. • Номинальные значения климатических факторов по ГОСТ 15150 для исполнения У 2. • Режим работы трансформатора – продолжительный при питании от трехфазной сети с номинальным напряжением до 1000 В и частотой 50 -400 Гц.

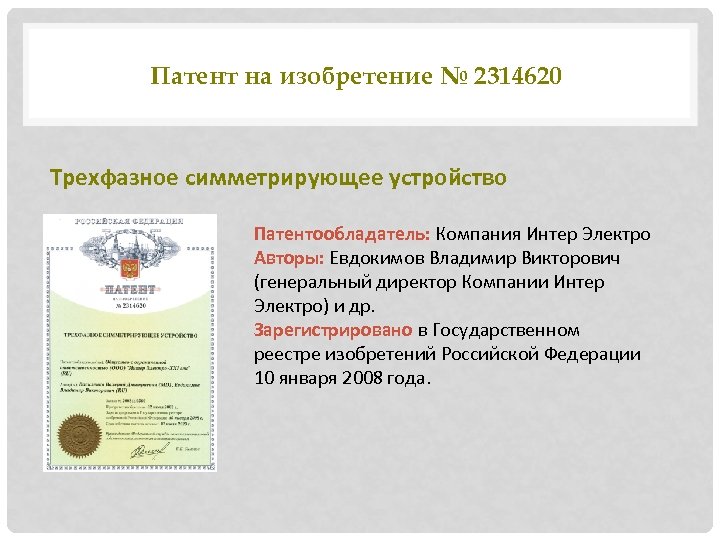

Патент на изобретение № 2314620 Трехфазное симметрирующее устройство Патентообладатель: Компания Интер Электро Авторы: Евдокимов Владимир Викторович (генеральный директор Компании Интер Электро) и др. Зарегистрировано в Государственном реестре изобретений Российской Федерации 10 января 2008 года.
НАМ ДОВЕРЯЮТ:
ГЕОГРАФИЯ ПОСТАВОК КОМПАНИИ ИНТЕР ЭЛЕТКРО Нашу продукцию по достоинству оценили Адидас, Мосводоканал, Ракетные войска стратегического назначения Министерства обороны РФ, Московский радиотехнический завод, Электростальский завод промышленного литья, СМУ ЖБИ 6, региональные поставщики кино- и медицинского оборудования, и владельцы частных домов и коттеджей и многие другие в России и за ее пределами.
ПАТЕНТЫ И ДЕКЛАРАЦИИ ООО «КОМПАНИЯ ИНТЕР ЭЛЕКТРО» ПАТЕНТЫ НА ИЗОБРЕТЕНИЯ Компании Интер Электро: 1. Патент на изобретение № 2321133 от 27 марта 2008 года. Симметрирующий трехфазно-однофазный трансформатор напряжения. 2. Патент на изобретение № 2215320 от 27 октября 2003 года. Устройство для стабилизации и симметрирования трехфазного напряжения 3. Патент на изобретение № 2313818 от 27 декабря 2007 года. Устройство стабилизации и симметрирования трехфазного напряжения 4. Патент на изобретение № 2314620 от 10 января 2008 года. Трехфазное симметрирующее устройство. ДЕКЛАРАЦИИ Декларация о соответствии ТС RU Д-RU. MЛ 66. В. 00070 Срок действия по 31. 01. 2021 г. Продукция: Трехфазные стабилизаторы напряжения мощностью от 10 до 630 к. ВА типа СНТ-П, СНТ-ПС и СТС-3 М. ТУ 3411 -002 -95191267 -2010 Серийный выпуск Изготовитель: Компания Интер Электро Декларация о соответствии ТС RU Д-RU. MЛ 66. В. 00088 Срок действия по 02. 2021 г. Продукция: Трехфазные симметрирующие трансформаторы мощностью от 10 до 1000 к. ВА типа ТСТ и трехфазно-однофазные трансформаторы без гальванической развязки и с гальванической развязкой мощностью от 10 до 300 к. ВА типа ТСТ-О и ТСТ-ОР. ТУ 3411 -001 -95191267 -10 Серийный выпуск Изготовитель: Компания Интер Электро
Компания Интер Электро Мы работаем для вас с 1996 года Производство трехфазных симмерирующих трансформаторов и Трефазных подмагничиваемых стабилизаторов напряжения в том числе с функцией симметрирования входных напряжений. Московская область, г. Подольск, ул. Северная, д. 11. http: //www. inter-electro. ru mailto: mail@inter-electro. ru +7 985 768 4438 +7 499 317 0536 +7 499 317 5554 +7 499 613 1000 Все оборудование производства ООО "Компания Интер Электро" запатентовано, задекларировано, и не имеет аналогов в России и за рубежом.
