Силы и средства РРТР и РЭБ Германии Подготовили

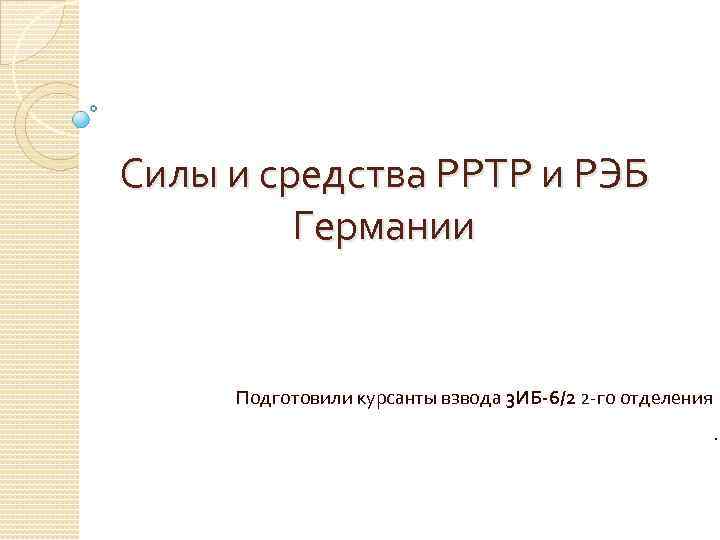

Силы и средства РРТР и РЭБ Германии Подготовили курсанты взвода 3 ИБ-6/2 2 -го отделения .

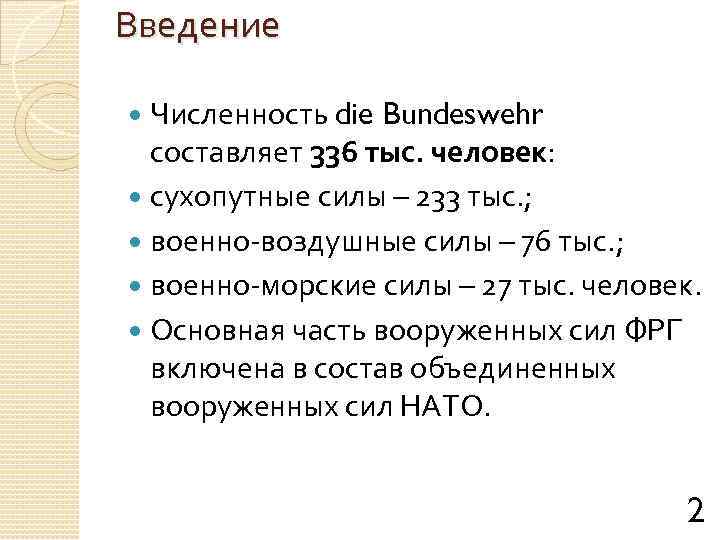

Введение Численность die Bundeswehr составляет 336 тыс. человек: сухопутные силы – 233 тыс. ; военно-воздушные силы – 76 тыс. ; военно-морские силы – 27 тыс. человек. Основная часть вооруженных сил ФРГ включена в состав объединенных вооруженных сил НАТО. 2

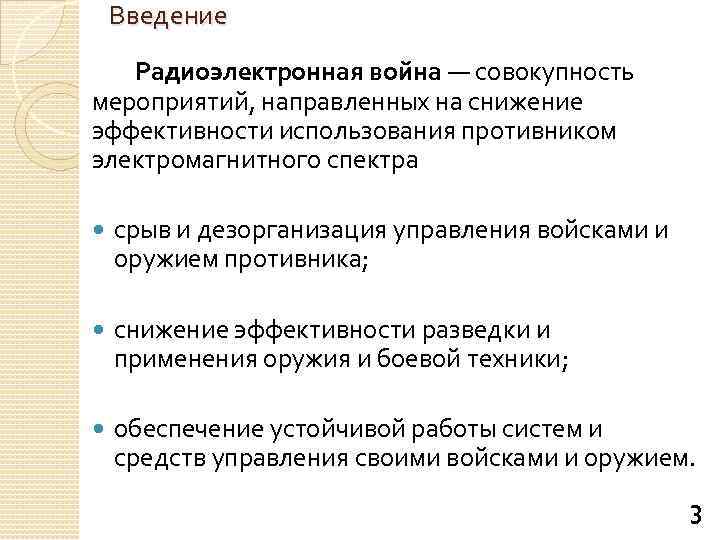

Введение Радиоэлектронная война — совокупность мероприятий, направленных на снижение эффективности использования противником электромагнитного спектра срыв и дезорганизация управления войсками и оружием противника; снижение эффективности разведки и применения оружия и боевой техники; обеспечение устойчивой работы систем и средств управления своими войсками и оружием. 3

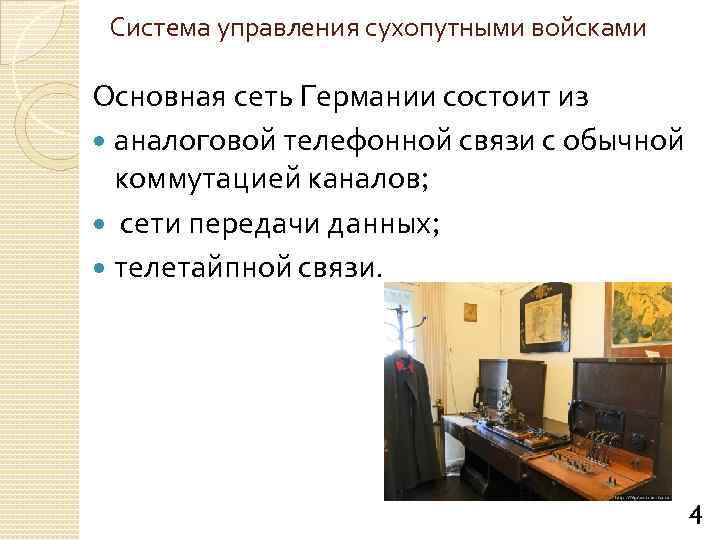

Система управления сухопутными войсками Основная сеть Германии состоит из аналоговой телефонной связи с обычной коммутацией каналов; сети передачи данных; телетайпной связи. 4

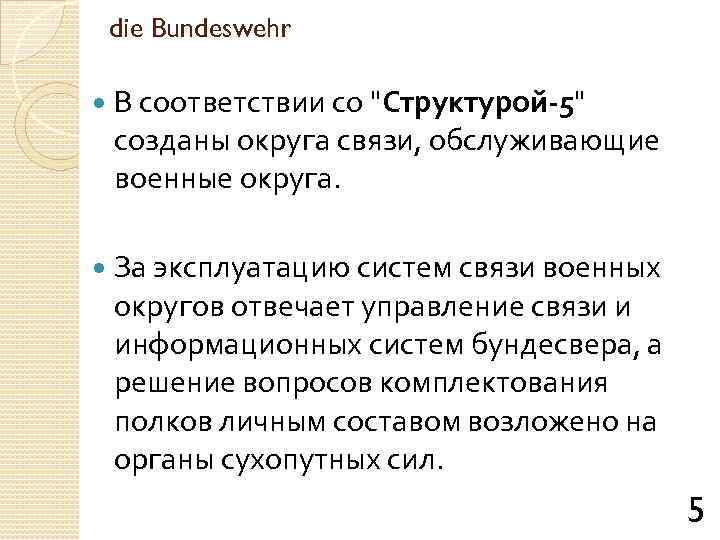

die Bundeswehr В соответствии со "Структурой-5" созданы округа связи, обслуживающие военные округа. За эксплуатацию систем связи военных округов отвечает управление связи и информационных систем бундесвера, а решение вопросов комплектования полков личным составом возложено на органы сухопутных сил. 5

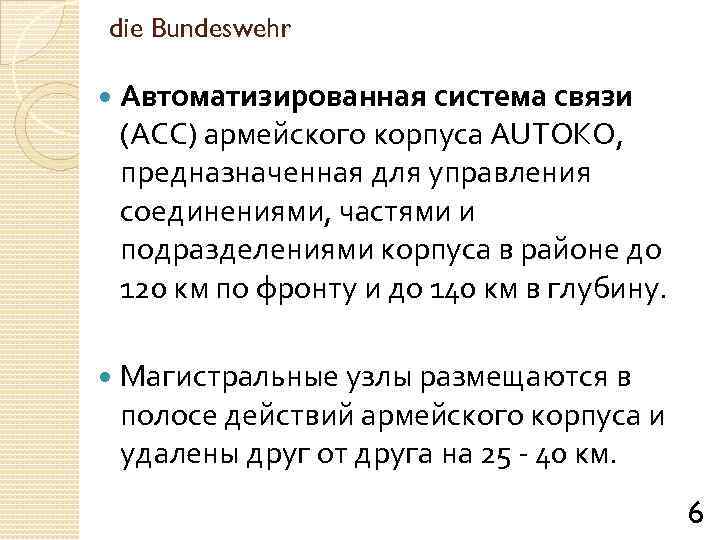

die Bundeswehr Автоматизированная система связи (АСС) армейского корпуса AUTOKO, предназначенная для управления соединениями, частями и подразделениями корпуса в районе до 120 км по фронту и до 140 км в глубину. Магистральные узлы размещаются в полосе действий армейского корпуса и удалены друг от друга на 25 - 40 км. 6

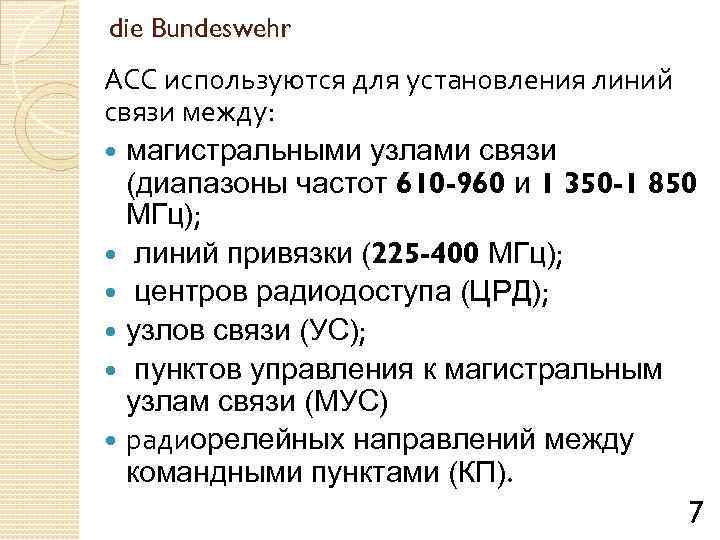

die Bundeswehr АСС используются для установления линий связи между: магистральными узлами связи (диапазоны частот 610 -960 и 1 350 -1 850 МГц); линий привязки (225 -400 МГц); центров радиодоступа (ЦРД); узлов связи (УС); пунктов управления к магистральным узлам связи (МУС) радиорелейных направлений между командными пунктами (КП). 7

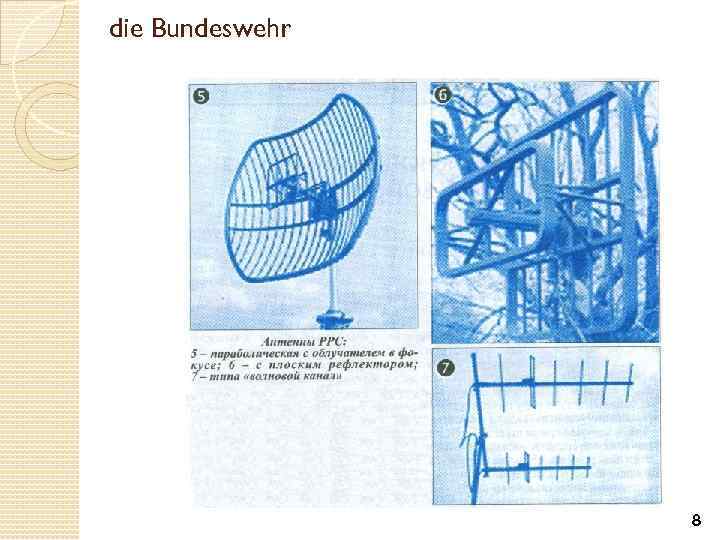

die Bundeswehr 8

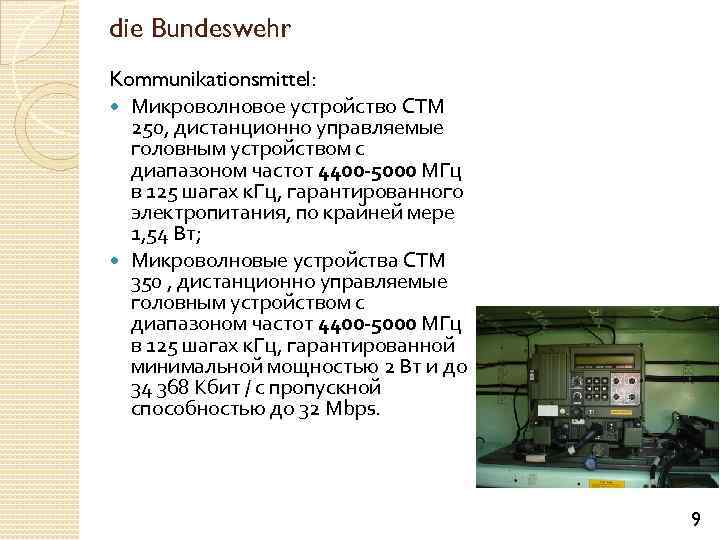

die Bundeswehr Kommunikationsmittel: Микроволновое устройство CTM 250, дистанционно управляемые головным устройством с диапазоном частот 4400 -5000 МГц в 125 шагах к. Гц, гарантированного электропитания, по крайней мере 1, 54 Вт; Микроволновые устройства CTM 350 , дистанционно управляемые головным устройством с диапазоном частот 4400 -5000 МГц в 125 шагах к. Гц, гарантированной минимальной мощностью 2 Вт и до 34 368 Кбит / с пропускной способностью до 32 Mbps. 9

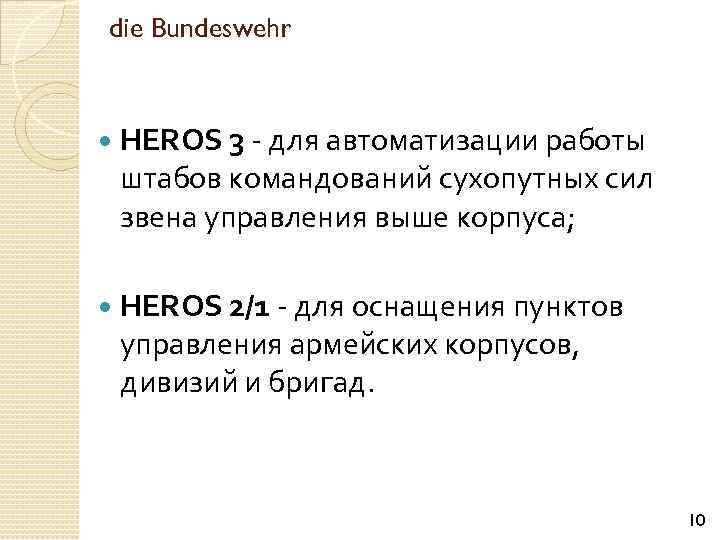

die Bundeswehr HEROS 3 - для автоматизации работы штабов командований сухопутных сил звена управления выше корпуса; HEROS 2/1 - для оснащения пунктов управления армейских корпусов, дивизий и бригад. 10

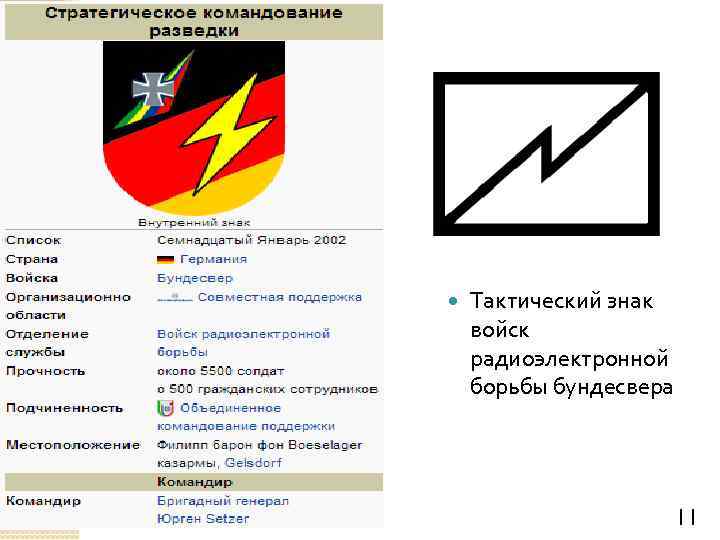

Тактический знак войск радиоэлектронной борьбы бундесвера 11

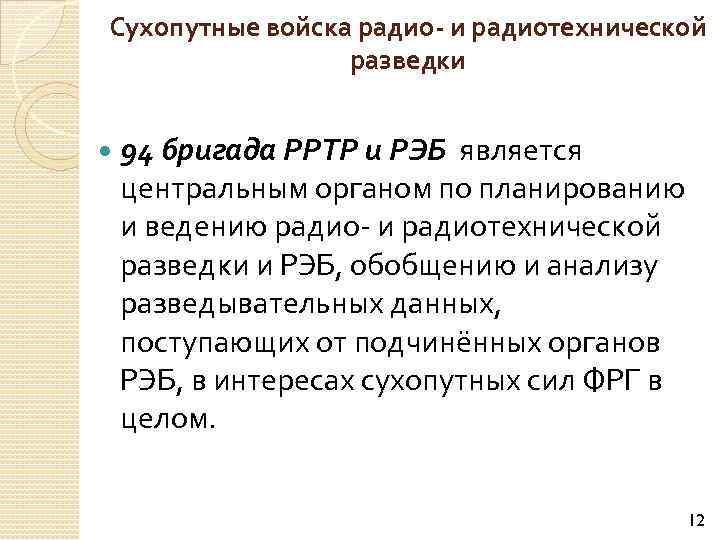

Сухопутные войска радио- и радиотехнической разведки 94 бригада РРТР и РЭБ является центральным органом по планированию и ведению радио- и радиотехнической разведки и РЭБ, обобщению и анализу разведывательных данных, поступающих от подчинённых органов РЭБ, в интересах сухопутных сил ФРГ в целом. 12

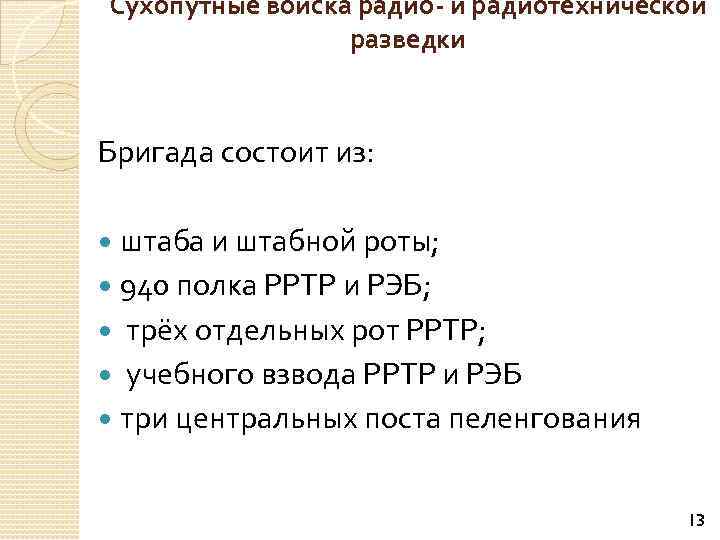

Сухопутные войска радио- и радиотехнической разведки Бригада состоит из: штаба и штабной роты; 940 полка РРТР и РЭБ; трёх отдельных рот РРТР; учебного взвода РРТР и РЭБ три центральных поста пеленгования 13

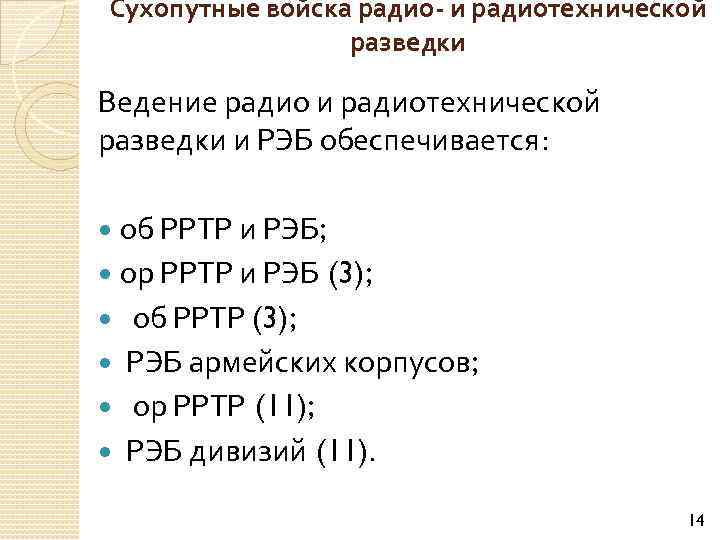

Сухопутные войска радио- и радиотехнической разведки Ведение радио и радиотехнической разведки и РЭБ обеспечивается: об РРТР и РЭБ; ор РРТР и РЭБ (3); об РРТР (3); РЭБ армейских корпусов; ор РРТР (11); РЭБ дивизий (11). 14

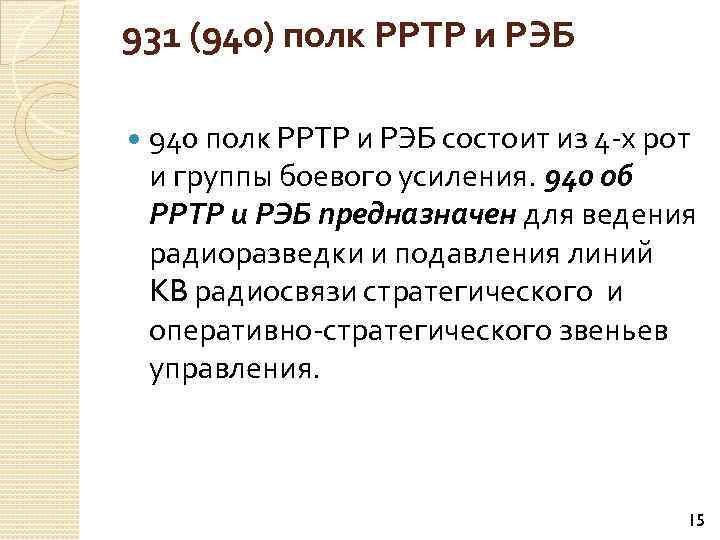

931 (940) полк РРТР и РЭБ 940 полк РРТР и РЭБ состоит из 4 -х рот и группы боевого усиления. 940 об РРТР и РЭБ предназначен для ведения радиоразведки и подавления линий KB радиосвязи стратегического и оперативно-стратегического звеньев управления. 15

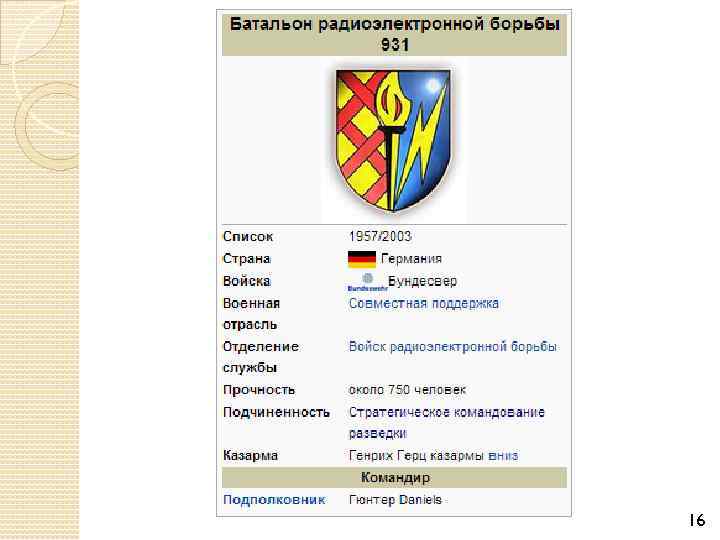

16

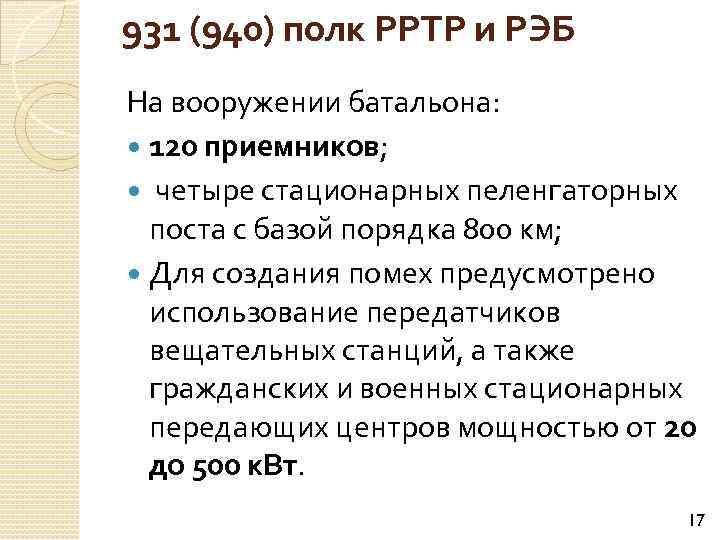

931 (940) полк РРТР и РЭБ На вооружении батальона: 120 приемников; четыре стационарных пеленгаторных поста с базой порядка 800 км; Для создания помех предусмотрено использование передатчиков вещательных станций, а также гражданских и военных стационарных передающих центров мощностью от 20 до 500 к. Вт. 17

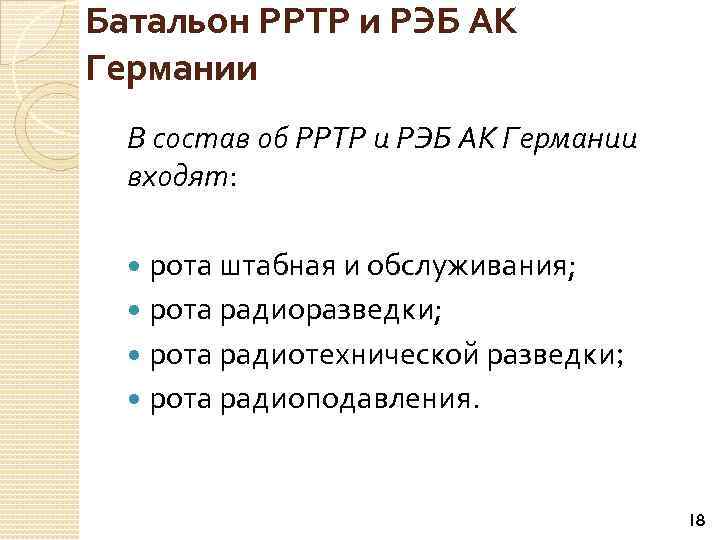

Батальон РРТР и РЭБ АК Германии В состав об РРТР и РЭБ АК Германии входят: рота штабная и обслуживания; рота радиоразведки; рота радиотехнической разведки; рота радиоподавления. 18

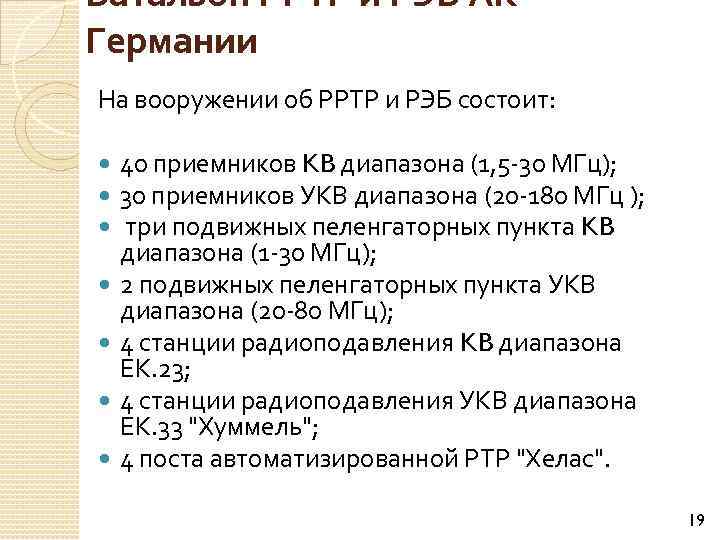

Батальон РРТР и РЭБ АК Германии На вооружении об РРТР и РЭБ состоит: 40 приемников KB диапазона (1, 5 -30 МГц); 30 приемников УКВ диапазона (20 -180 МГц ); три подвижных пеленгаторных пункта KB диапазона (1 -30 МГц); 2 подвижных пеленгаторных пункта УКВ диапазона (20 -80 МГц); 4 станции радиоподавления KB диапазона ЕК. 23; 4 станции радиоподавления УКВ диапазона ЕК. 33 "Хуммель"; 4 поста автоматизированной РТР "Хелас". 19

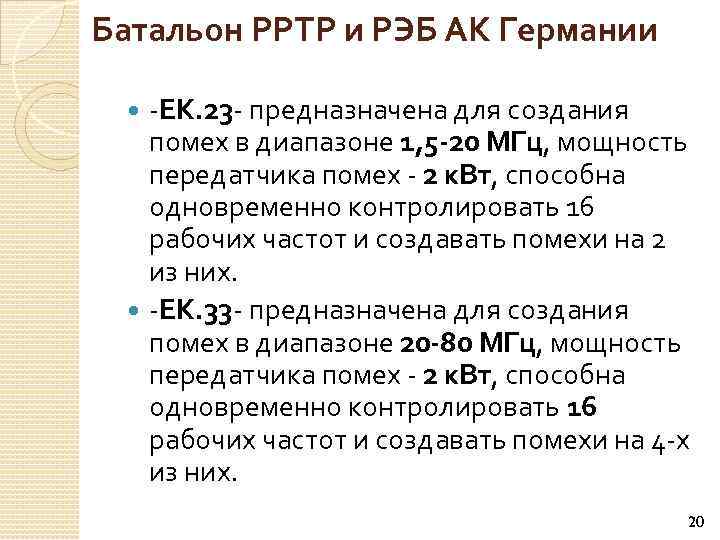

Батальон РРТР и РЭБ АК Германии -ЕК. 23 - предназначена для создания помех в диапазоне 1, 5 -20 МГц, мощность передатчика помех - 2 к. Вт, способна одновременно контролировать 16 рабочих частот и создавать помехи на 2 из них. -ЕК. 33 - предназначена для создания помех в диапазоне 20 -80 МГц, мощность передатчика помех - 2 к. Вт, способна одновременно контролировать 16 рабочих частот и создавать помехи на 4 -х из них. 20

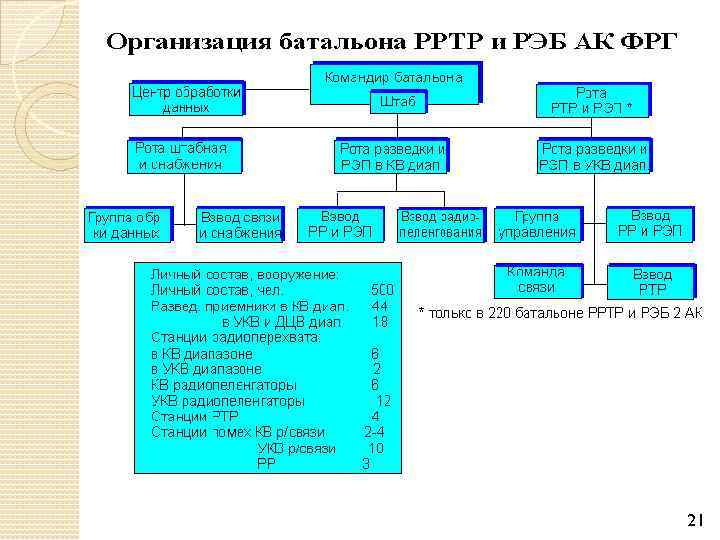

21

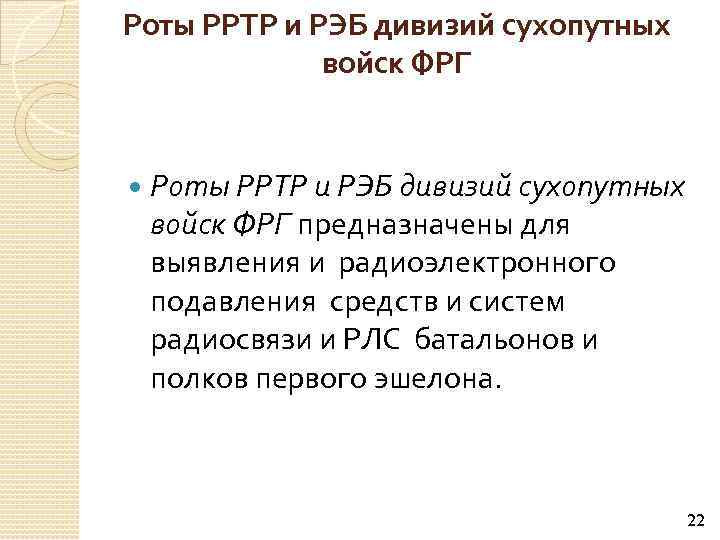

Роты РРТР и РЭБ дивизий сухопутных войск ФРГ предназначены для выявления и радиоэлектронного подавления средств и систем радиосвязи и РЛС батальонов и полков первого эшелона. 22

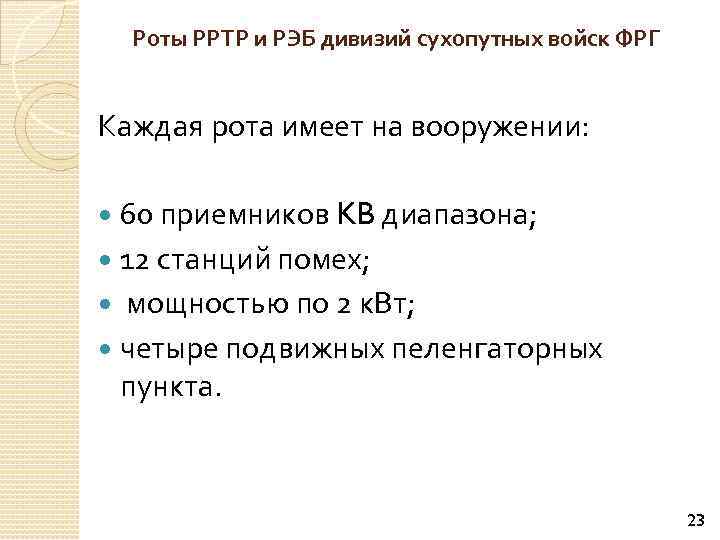

Роты РРТР и РЭБ дивизий сухопутных войск ФРГ Каждая рота имеет на вооружении: 60 приемников KB диапазона; 12 станций помех; мощностью по 2 к. Вт; четыре подвижных пеленгаторных пункта. 23

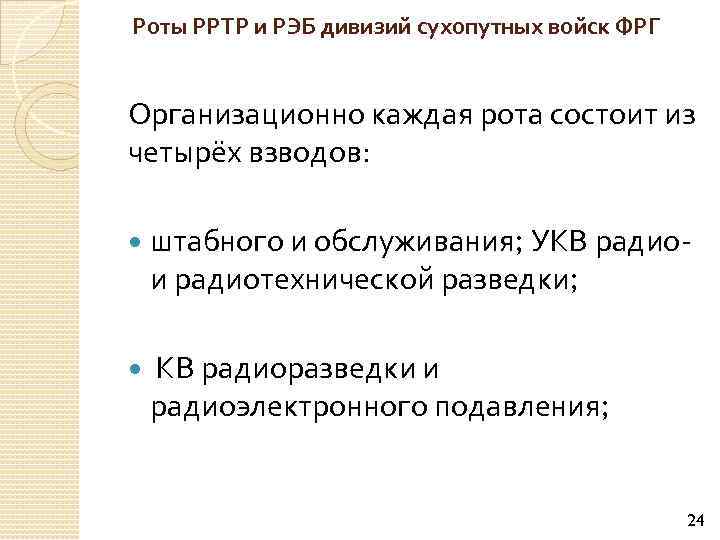

Роты РРТР и РЭБ дивизий сухопутных войск ФРГ Организационно каждая рота состоит из четырёх взводов: штабного и обслуживания; УКВ радио- и радиотехнической разведки; КВ радиоразведки и радиоэлектронного подавления; 24

Взвод РРТР и РЭБ В состав ор РРТР и РЭБ входят три взвода: радиоразведки; радиоэлектронного подавления; радиотехнической разведки. На вооружении ор РРТР и РЭБ состоит: 8 приемников KB диапазона (1, 5 -30 МГц); 20 приемников УКВ диапазона (20 -80 МГц); три подвижных пеленгаторных пункта KB диапазона; три подвижных пеленгаторных пункта УКВ диапазона; три станции ЕК. 23 и пять станций ЕК. 33. 25

Средства РРТР и РЭБ Германии 26

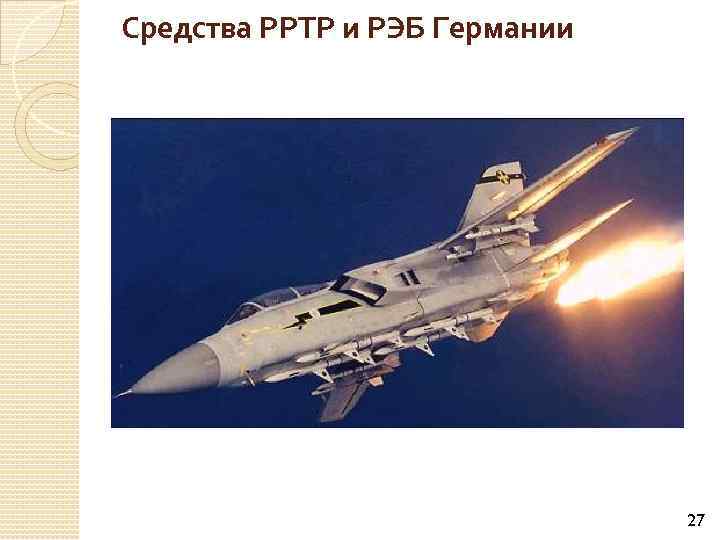

Средства РРТР и РЭБ Германии 27

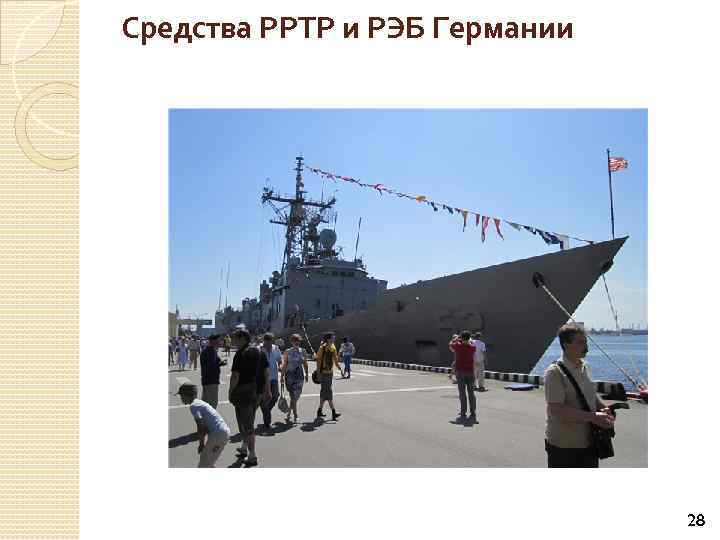

Средства РРТР и РЭБ Германии 28

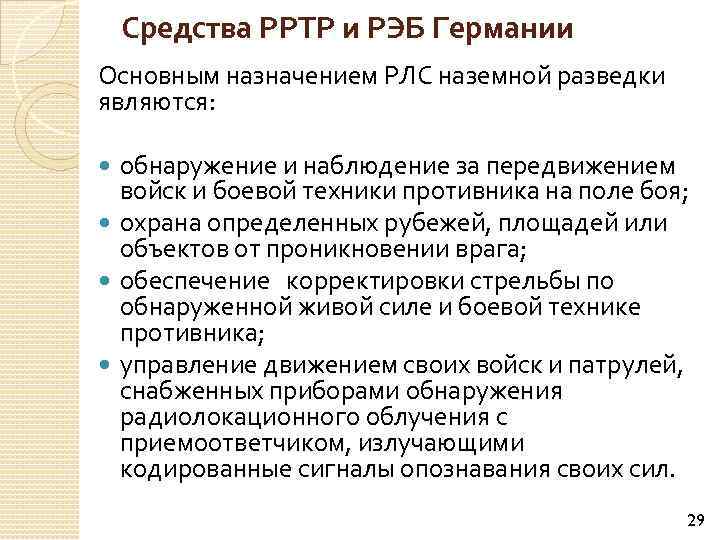

Средства РРТР и РЭБ Германии Основным назначением РЛС наземной разведки являются: обнаружение и наблюдение за передвижением войск и боевой техники противника на поле боя; охрана определенных рубежей, площадей или объектов от проникновении врага; обеспечение корректировки стрельбы по обнаруженной живой силе и боевой технике противника; управление движением своих войск и патрулей, снабженных приборами обнаружения радиолокационного облучения с приемоответчиком, излучающими кодированные сигналы опознавания своих сил. 29

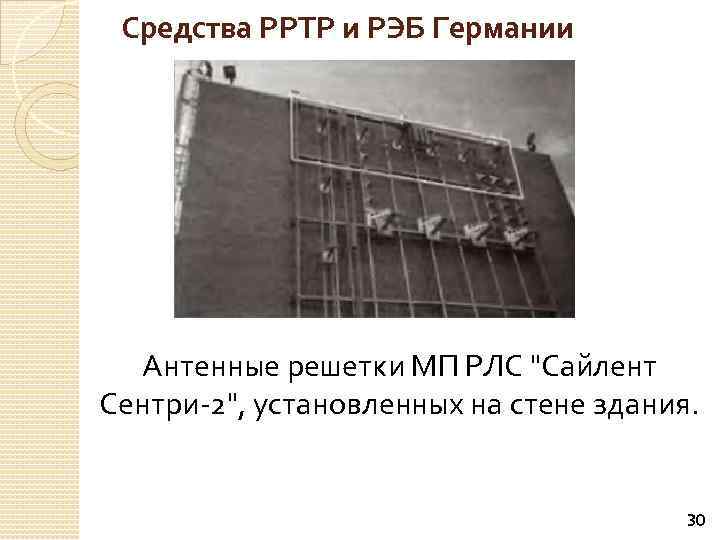

Средства РРТР и РЭБ Германии Антенные решетки МП РЛС "Сайлент Сентри-2", установленных на стене здания. 30

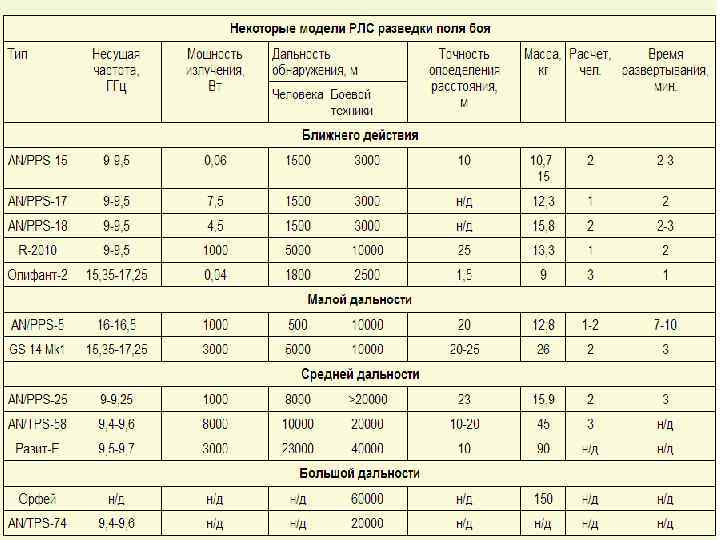

31

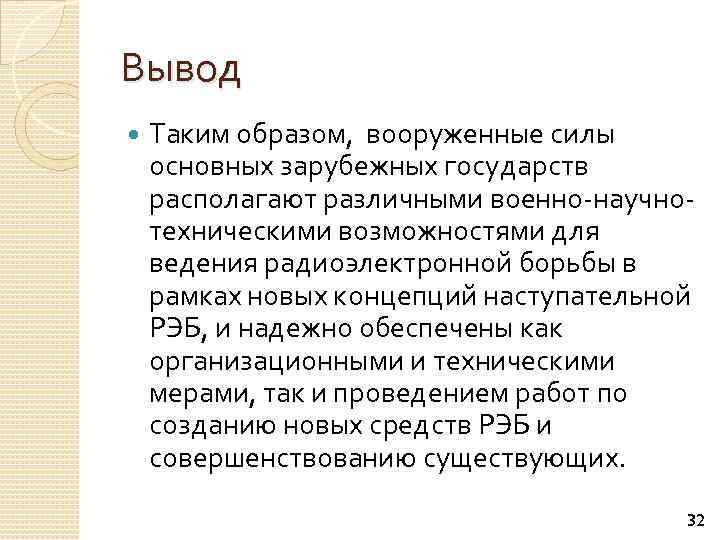

Вывод Таким образом, вооруженные силы основных зарубежных государств располагают различными военно-научнотехническими возможностями для ведения радиоэлектронной борьбы в рамках новых концепций наступательной РЭБ, и надежно обеспечены как организационными и техническими мерами, так и проведением работ по созданию новых средств РЭБ и совершенствованию существующих. 32
