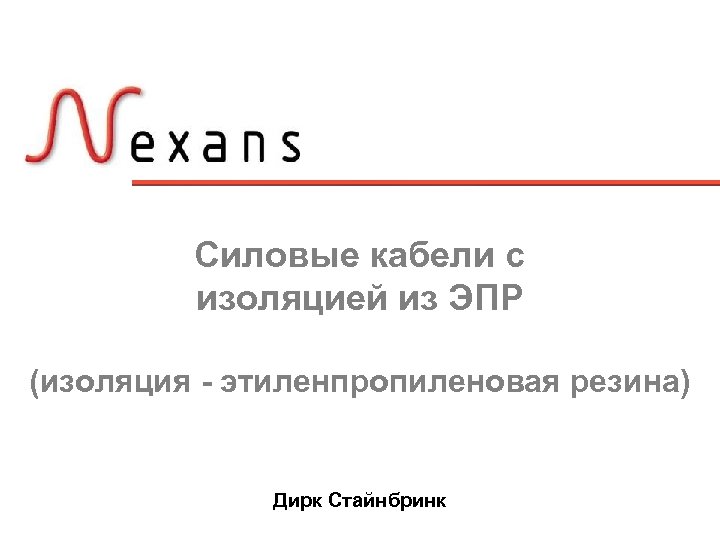

Силовые кабели с изоляцией из ЭПР (изоляция - этиленпропиленовая резина) Дирк Стайнбринк

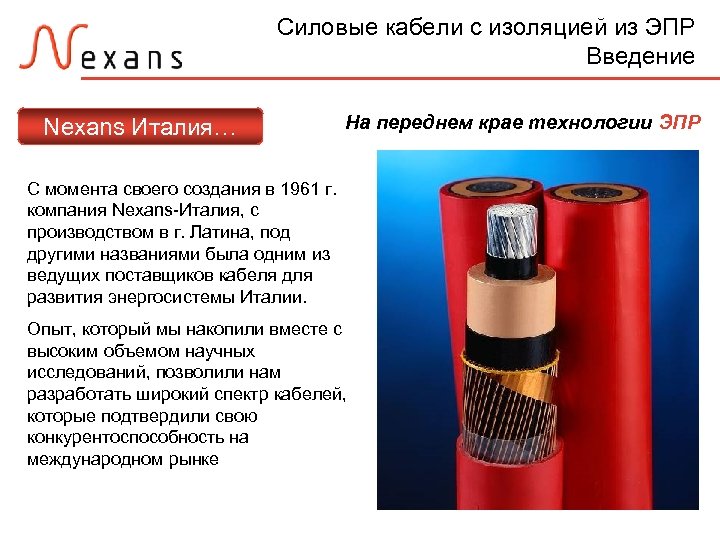

Силовые кабели с изоляцией из ЭПР Введение Nexans Италия… На переднем крае технологии ЭПР С момента своего создания в 1961 г. компания Nexans-Италия, с производством в г. Латина, под другими названиями была одним из ведущих поставщиков кабеля для развития энергосистемы Италии. Опыт, который мы накопили вместе с высоким объемом научных исследований, позволили нам разработать широкий спектр кабелей, которые подтвердили свою конкурентоспособность на международном рынке 2
Силовые кабели с изоляцией из ЭПР Введение На текущий момент Nexans-Италия произвела более 100 000 км высоковольтных кабелей с изоляцией из ЭПР для сетей от 6 до 150 k. V. (Пример использования кабеля с изоляцией из ЭПР компанией ENEL - в Приложении) Компания Nexans приступила к производству кабелей с изоляцией из ЭПР в 1970 г. В настоящее время эти кабели для напряжений до 150 k. V можно получить из Италии Наша линейка продуктов охватывает весь диапазон напряжений и применений, в основном для подземной прокладки В последние годы на наших заводах была проведена модернизация для повышения уровня автоматизации и эффективности 3

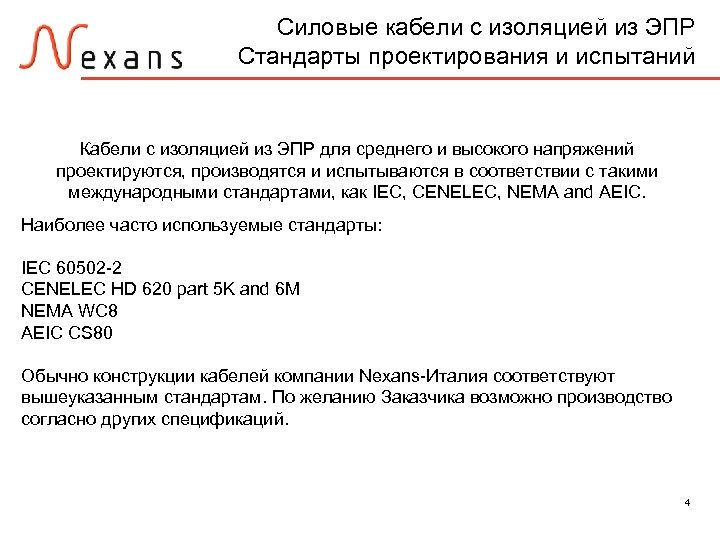

Силовые кабели с изоляцией из ЭПР Стандарты проектирования и испытаний Кабели с изоляцией из ЭПР для среднего и высокого напряжений проектируются, производятся и испытываются в соответствии с такими международными стандартами, как IEC, CENELEC, NEMA and AEIC. Наиболее часто используемые стандарты: IEC 60502 -2 CENELEC HD 620 part 5 K and 6 M NEMA WC 8 AEIC CS 80 Обычно конструкции кабелей компании Nexans-Италия соответствуют вышеуказанным стандартам. По желанию Заказчика возможно производство согласно других спецификаций. 4
Силовые кабели с изоляцией из ЭПР Стандарты проектирования и испытаний Кабели среднего напряжения с изоляцией из ЭПР Благодаря надежности и водонепроницаемости, подтвержденными длительной эксплуатацией, этот тип кабеля стал наиболее распространенным кабелем среднего напряжения как в Италии, так и в Испании. 5

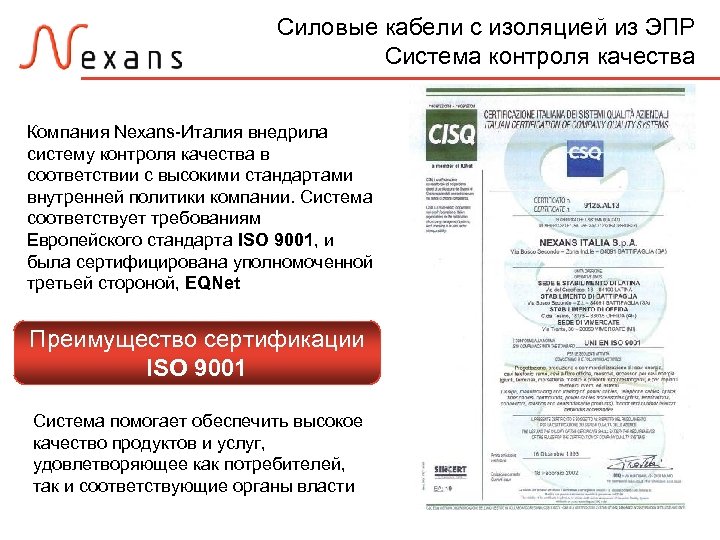

Силовые кабели с изоляцией из ЭПР Система контроля качества Компания Nexans-Италия внедрила систему контроля качества в соответствии с высокими стандартами внутренней политики компании. Система соответствует требованиям Европейского стандарта ISO 9001, и была сертифицирована уполномоченной третьей стороной, EQNet Преимущество сертификации ISO 9001 Система помогает обеспечить высокое качество продуктов и услуг, удовлетворяющее как потребителей, так и соответствующие органы власти 6

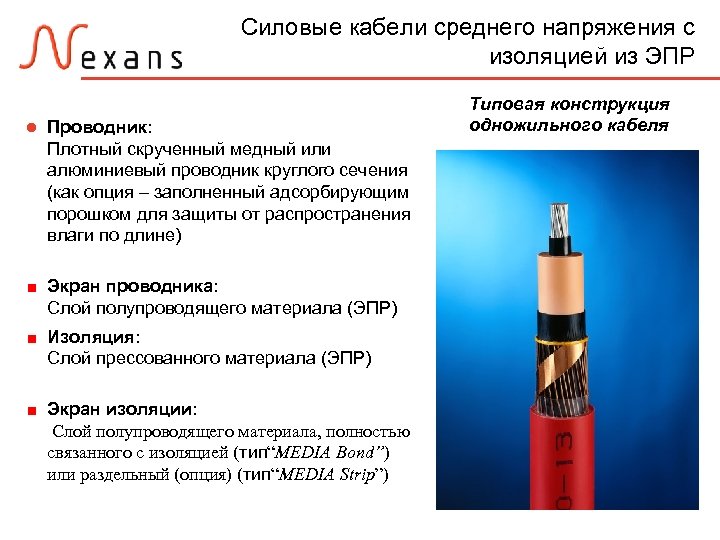

Силовые кабели среднего напряжения с изоляцией из ЭПР l Проводник: Плотный скрученный медный или алюминиевый проводник круглого сечения (как опция – заполненный адсорбирующим порошком для защиты от распространения влаги по длине) Типовая конструкция одножильного кабеля Экран проводника: Слой полупроводящего материала (ЭПР) Изоляция: Слой прессованного материала (ЭПР) Экран изоляции: Слой полупроводящего материала, полностью связанного с изоляцией (тип“MEDIA Bond”) или раздельный (опция) (тип“MEDIA Strip”) 7

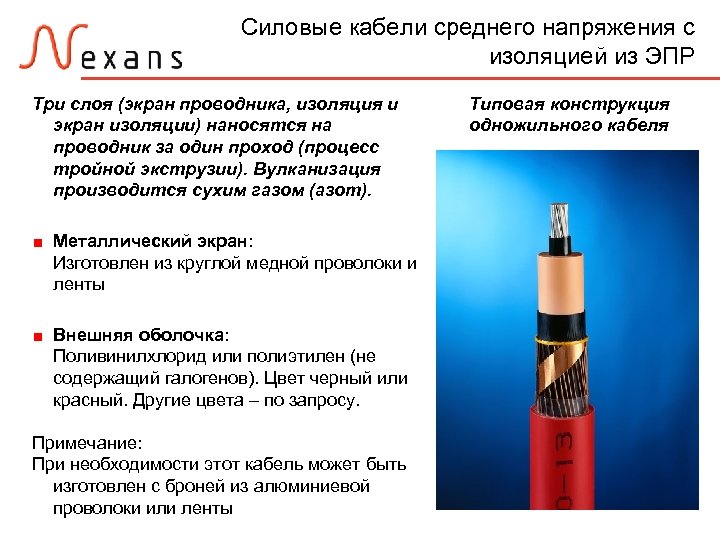

Силовые кабели среднего напряжения с изоляцией из ЭПР Три слоя (экран проводника, изоляция и экран изоляции) наносятся на проводник за один проход (процесс тройной экструзии). Вулканизация производится сухим газом (азот). Типовая конструкция одножильного кабеля Металлический экран: Изготовлен из круглой медной проволоки и ленты Внешняя оболочка: Поливинилхлорид или полиэтилен (не содержащий галогенов). Цвет черный или красный. Другие цвета – по запросу. Примечание: При необходимости этот кабель может быть изготовлен с броней из алюминиевой проволоки или ленты 8

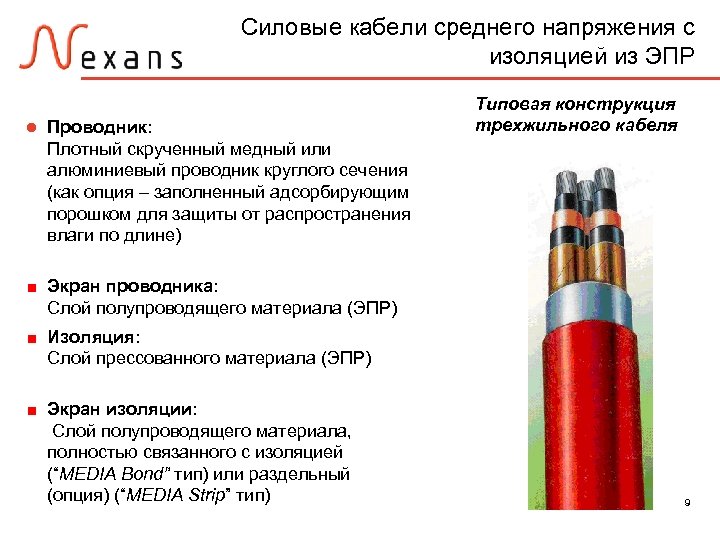

Силовые кабели среднего напряжения с изоляцией из ЭПР l Проводник: Плотный скрученный медный или алюминиевый проводник круглого сечения (как опция – заполненный адсорбирующим порошком для защиты от распространения влаги по длине) Типовая конструкция трехжильного кабеля Экран проводника: Слой полупроводящего материала (ЭПР) Изоляция: Слой прессованного материала (ЭПР) Экран изоляции: Слой полупроводящего материала, полностью связанного с изоляцией (“MEDIA Bond” тип) или раздельный (опция) (“MEDIA Strip” тип) 9
Силовые кабели среднего напряжения с изоляцией из ЭПР Три слоя (экран проводника, изоляция и экран изоляции) наносятся на проводник за один проход (процесс тройной экструзии). Вулканизация сухим газом (азот). Типовая конструкция трехжильного кабеля Металлический экран: Изготовлен из круглой медной проволоки и ленты Сборка: Три жилы укладываются вместе с заполнением пустот Внешняя оболочка: Поливинилхлорид или полиэтилен (не содержащий галогенов). Цвет черный или красный. Другие цвета – по запросу. Примечание: При необходимости данный кабель может комплектоваться броней из гальванизированной стальной проволоки или ленты 10
