Силовые автоматические выключатели SACE Tmax XT, Tmax, Emax X 1, Emax © ABB Group Силовые автоматические выключатели SACE Tmax XT, Tmax, Emax X 1, Emax © ABB Group 01 February 2018 | Slide 1

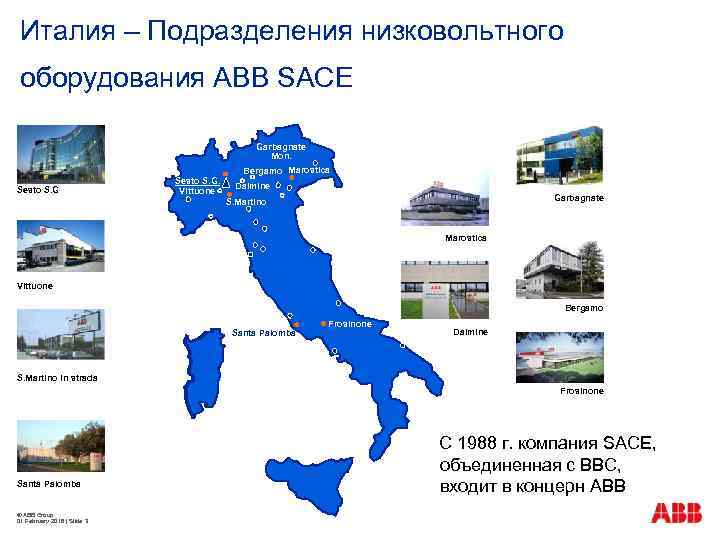

Италия – Подразделения низковольтного оборудования ABB SACE Garbagnate Mon. Bergamo Marostica Sesto S. G. Италия – Подразделения низковольтного оборудования ABB SACE Garbagnate Mon. Bergamo Marostica Sesto S. G. Vittuone Dalmine Garbagnate S. Martino Marostica Vittuone Bergamo Santa Palomba Frosinone Dalmine S. Martino in strada Frosinone Santa Palomba © ABB Group 01 February 2018 | Slide 3 С 1988 г. компания SACE, объединенная с BBC, входит в концерн ABB

Компания ABB SACE Производитель автоматических выключателей Предприятия, производящие силовые автоматические выключатели, располагаются во Фрозиноне Компания ABB SACE Производитель автоматических выключателей Предприятия, производящие силовые автоматические выключатели, располагаются во Фрозиноне и Бергамо, Италия Производство в Бергамо основано в 1960 г. © ABB Group 01 February 2018 | Slide 4

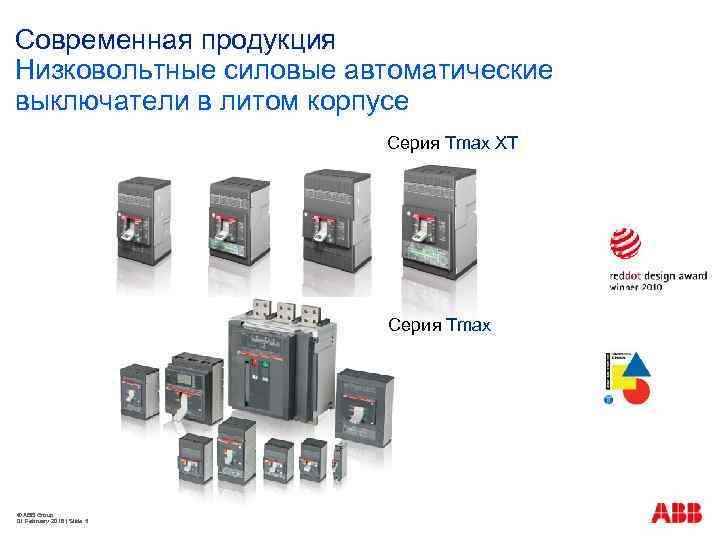

Современная продукция Низковольтные силовые автоматические выключатели в литом корпусе Серия Tmax XT Серия Tmax Современная продукция Низковольтные силовые автоматические выключатели в литом корпусе Серия Tmax XT Серия Tmax © ABB Group 01 February 2018 | Slide 5

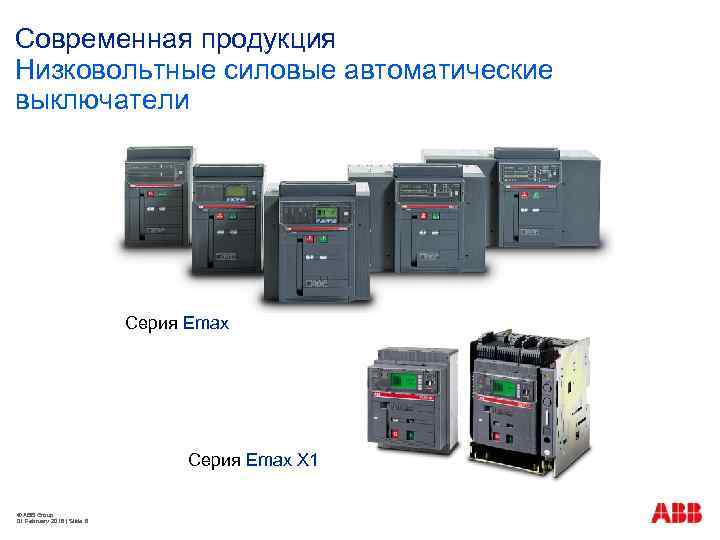

Современная продукция Низковольтные силовые автоматические выключатели Серия Emax X 1 © ABB Group 01 Современная продукция Низковольтные силовые автоматические выключатели Серия Emax X 1 © ABB Group 01 February 2018 | Slide 6

SACE Tmax XT Cерия выключателей в литом корпусе до 250 A © ABB Group SACE Tmax XT Cерия выключателей в литом корпусе до 250 A © ABB Group 01 February 2018 | Slide 7

Концепция Новой Серии Концепция новой серии Автоматические выключатели Расцепители защиты Аксессуары § § © Концепция Новой Серии Концепция новой серии Автоматические выключатели Расцепители защиты Аксессуары § § © ABB Group 01 February 2018 | Slide 8 ABB представляет SACE Tmax XT, новую серию автоматических выключателей в литом корпусе до 250 A Серия специально разрабатывалась для удовлетворения любым требованиям рынка

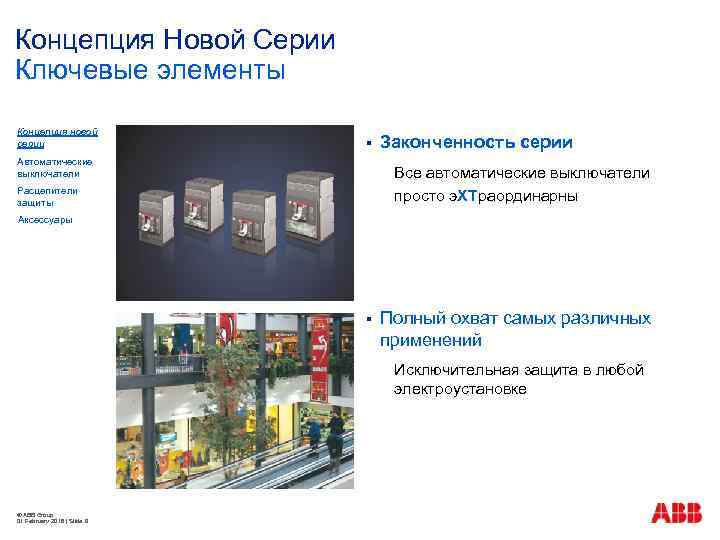

Концепция Новой Серии Ключевые элементы Концепция новой серии § Автоматические выключатели Законченность серии Все Концепция Новой Серии Ключевые элементы Концепция новой серии § Автоматические выключатели Законченность серии Все автоматические выключатели просто э. XTраординарны Расцепители защиты Аксессуары § Полный охват самых различных применений Исключительная защита в любой электроустановке © ABB Group 01 February 2018 | Slide 9

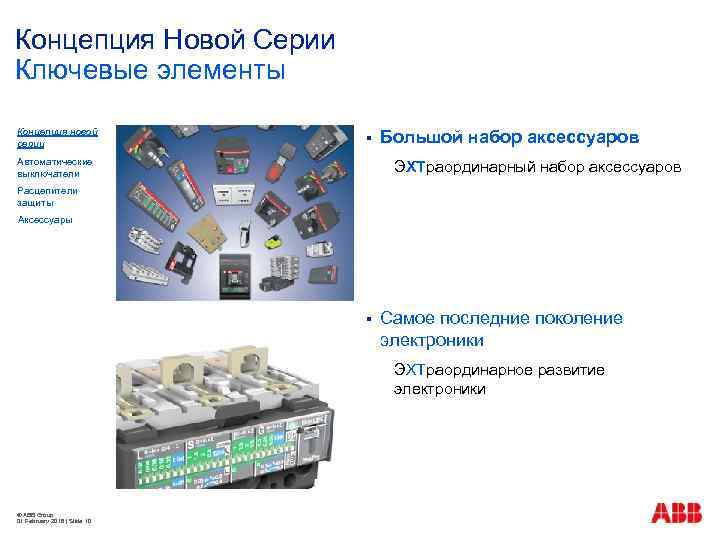

Концепция Новой Серии Ключевые элементы Концепция новой серии § Автоматические выключатели Большой набор аксессуаров Концепция Новой Серии Ключевые элементы Концепция новой серии § Автоматические выключатели Большой набор аксессуаров ЭXTраординарный набор аксессуаров Расцепители защиты Аксессуары § Самое последние поколение электроники ЭXTраординарное развитие электроники © ABB Group 01 February 2018 | Slide 10

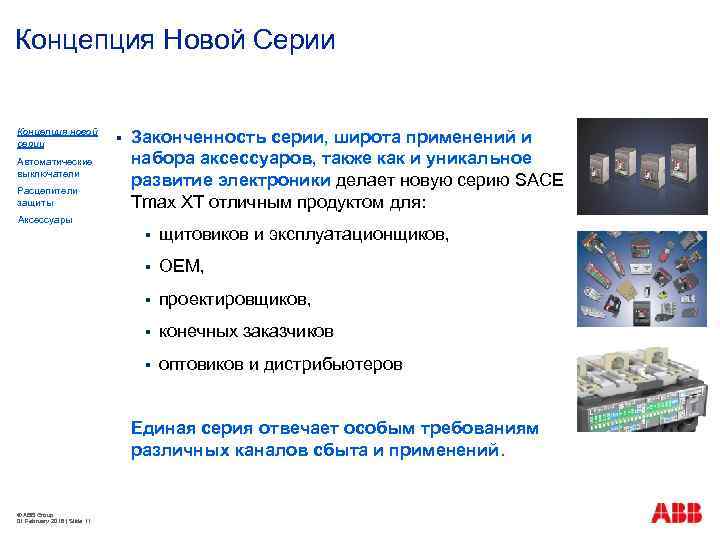

Концепция Новой Серии Концепция новой серии Автоматические выключатели Расцепители защиты § Законченность серии, широта Концепция Новой Серии Концепция новой серии Автоматические выключатели Расцепители защиты § Законченность серии, широта применений и набора аксессуаров, также как и уникальное развитие электроники делает новую серию SACE Tmax XT отличным продуктом для: Аксессуары § щитовиков и эксплуатационщиков, § OEM, § проектировщиков, § конечных заказчиков § оптовиков и дистрибьютеров Единая серия отвечает особым требованиям различных каналов сбыта и применений. © ABB Group 01 February 2018 | Slide 11

Концепция Новой Серии Концепция новой серии Автоматические выключатели Расцепители защиты Аксессуары © ABB Group Концепция Новой Серии Концепция новой серии Автоматические выключатели Расцепители защиты Аксессуары © ABB Group 01 February 2018 | Slide 12

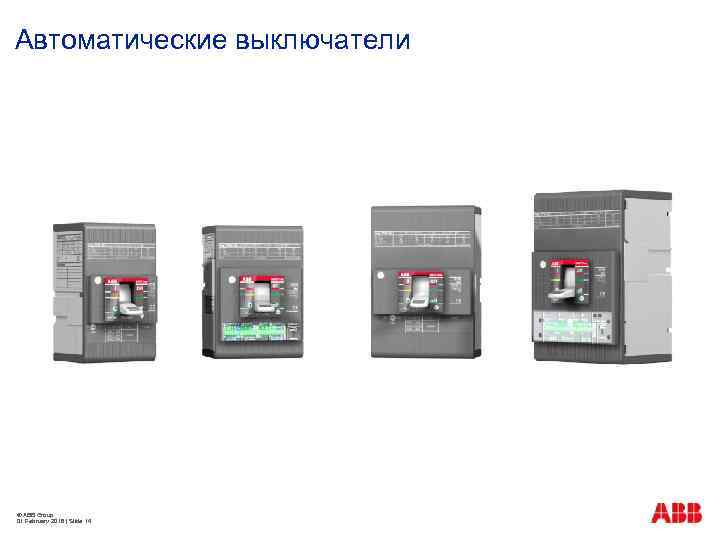

Автоматические выключатели © ABB Group 01 February 2018 | Slide 14 Автоматические выключатели © ABB Group 01 February 2018 | Slide 14

Автоматические выключатели Серия SACE Tmax XT Концепция новой серии Характеристики SACE Tmax XT: Автоматические Автоматические выключатели Серия SACE Tmax XT Концепция новой серии Характеристики SACE Tmax XT: Автоматические выключатели § Номинальные токи до 250 A в 4 типоразмерах § Расцепители защиты 3 и 4 полюса § Icu до 200 k. A @380 В AC, 90 k. A@690 В AC Аксессуары § Исполнения F (стационарное), P (втычное), W (выкатное) § Расцепители защиты: термомагнитный, только магнитный, электронный § Большой ряд аксессуаров § Для распределения энергии, защиты двигателя и генератора, установок с нейтралью увеличенного размера и использования в системах коммуникации, применения в качестве выключателя-разъединителя § Соответствуют Международным и Российским Стандартам XT 1 160 A XT 2 160 A XT 3 250 A Технические характеристики © ABB Group 01 February 2018 | Slide 15 XT 4 160/250 A

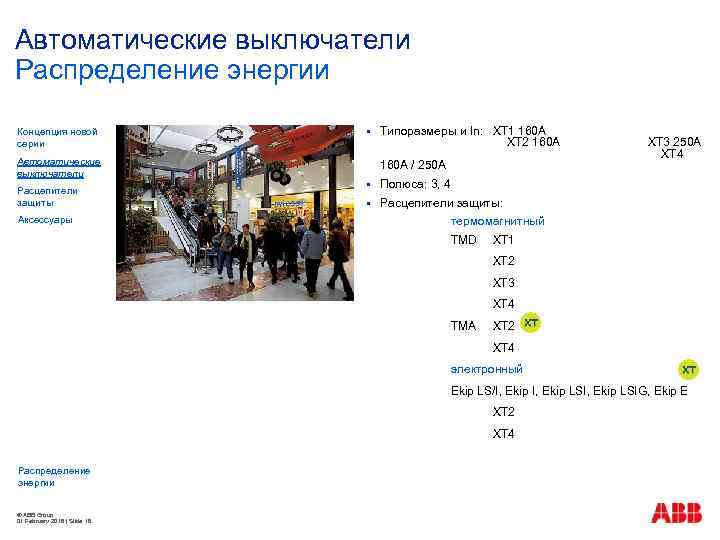

Автоматические выключатели Распределение энергии Концепция новой серии § Типоразмеры и In: XT 1 160 Автоматические выключатели Распределение энергии Концепция новой серии § Типоразмеры и In: XT 1 160 A XT 2 160 A XT 3 250 A XT 4 160 А / 250 A § Полюса: 3, 4 § Расцепители защиты: Автоматические выключатели Расцепители защиты Аксессуары термомагнитный TMD XT 1 XT 2 XT 3 XT 4 TMA XT 2 XT 4 электронный Ekip LS/I, Ekip LSI, Ekip LSIG, Ekip E XT 2 XT 4 Распределение энергии © ABB Group 01 February 2018 | Slide 18

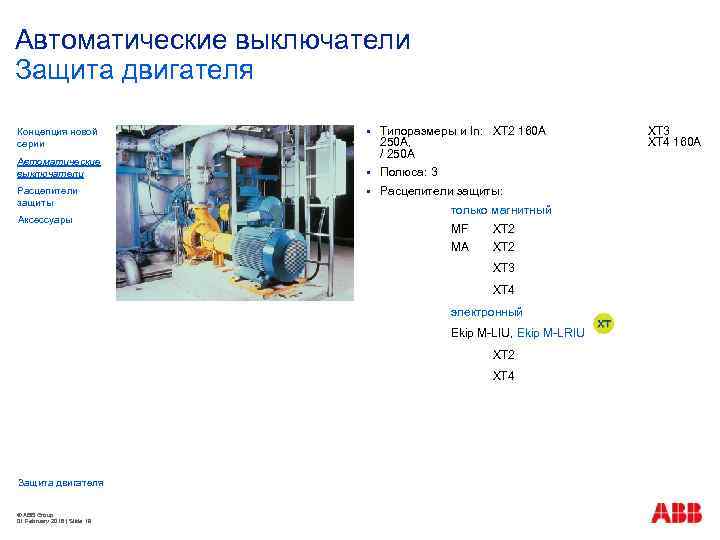

Автоматические выключатели Защита двигателя Концепция новой серии Автоматические выключатели Расцепители защиты Аксессуары § Типоразмеры Автоматические выключатели Защита двигателя Концепция новой серии Автоматические выключатели Расцепители защиты Аксессуары § Типоразмеры и In: XT 2 160 A 250 A, / 250 A § Полюса: 3 § XT 3 XT 4 160 А Расцепители защиты: только магнитный MF XT 2 MA XT 2 XT 3 XT 4 электронный Ekip M-LIU, Ekip M-LRIU XT 2 XT 4 Защита двигателя © ABB Group 01 February 2018 | Slide 19

Автоматические выключатели Защита генератора Концепция новой серии § Автоматические выключатели Расцепители защиты Аксессуары Типоразмеры Автоматические выключатели Защита генератора Концепция новой серии § Автоматические выключатели Расцепители защиты Аксессуары Типоразмеры и In: XT 2 160 A XT 3 250 A XT 4 160 А / 250 A § Полюса: 3, 4 § Расцепители защиты: термомагнитный TMG XT 2 XT 3 электронный Ekip G-LS/I XT 2 Защита генератора © ABB Group 01 February 2018 | Slide 20 XT 4

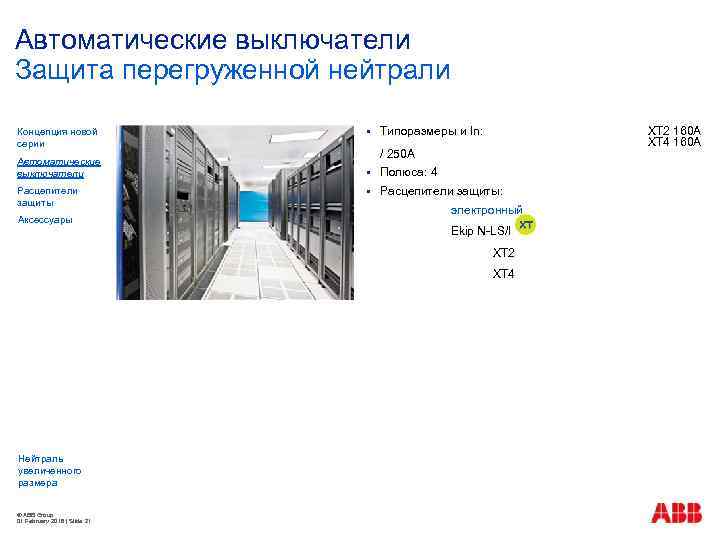

Автоматические выключатели Защита перегруженной нейтрали Концепция новой серии Автоматические выключатели Расцепители защиты Аксессуары § Автоматические выключатели Защита перегруженной нейтрали Концепция новой серии Автоматические выключатели Расцепители защиты Аксессуары § Типоразмеры и In: / 250 A § Полюса: 4 § Расцепители защиты: электронный Ekip N-LS/I XT 2 Нейтраль увеличенного размера © ABB Group 01 February 2018 | Slide 21 XT 4 XT 2 160 A XT 4 160 А

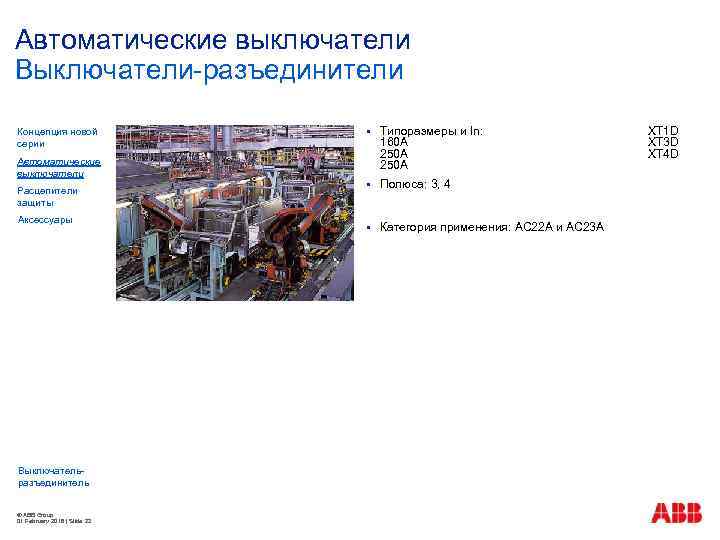

Автоматические выключатели Выключатели-разъединители Концепция новой серии § Типоразмеры и In: 160 A 250 A Автоматические выключатели Выключатели-разъединители Концепция новой серии § Типоразмеры и In: 160 A 250 A § Полюса: 3, 4 § Категория применения: AC 22 A и AC 23 A Автоматические выключатели Расцепители защиты Аксессуары Выключательразъединитель © ABB Group 01 February 2018 | Slide 22 XT 1 D XT 3 D XT 4 D

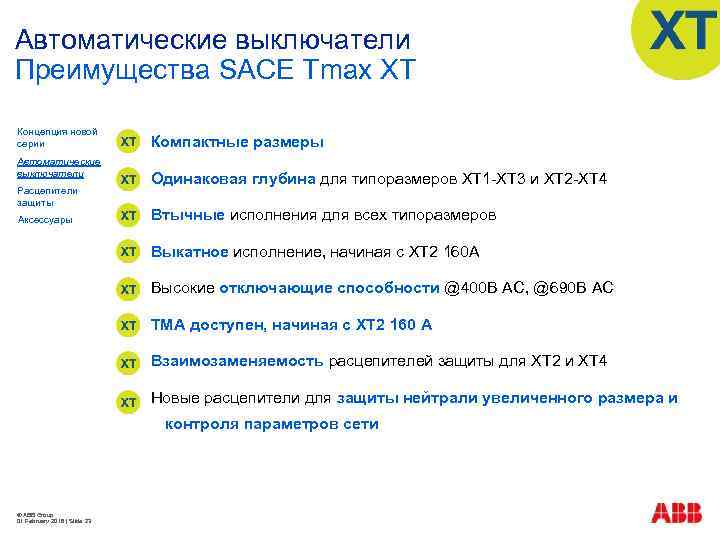

Автоматические выключатели Преимущества SACE Tmax XT Концепция новой серии Автоматические выключатели Расцепители защиты Аксессуары Автоматические выключатели Преимущества SACE Tmax XT Концепция новой серии Автоматические выключатели Расцепители защиты Аксессуары Компактные размеры Одинаковая глубина для типоразмеров XT 1 -XT 3 и XT 2 -XT 4 Втычные исполнения для всех типоразмеров Выкатное исполнение, начиная с XT 2 160 A Высокие отключающие способности @400 В AC, @690 В AC TMA доступен, начиная с XT 2 160 A Взаимозаменяемость расцепителей защиты для XT 2 и XT 4 Новыe расцепители для защиты нейтрали увеличенного размера и контроля параметров сети © ABB Group 01 February 2018 | Slide 23

SACE Tmax XT Расцепители защиты © ABB Group 01 February 2018 | Slide 24 SACE Tmax XT Расцепители защиты © ABB Group 01 February 2018 | Slide 24

Расцепители защиты © ABB Group 01 February 2018 | Slide 25 Расцепители защиты © ABB Group 01 February 2018 | Slide 25

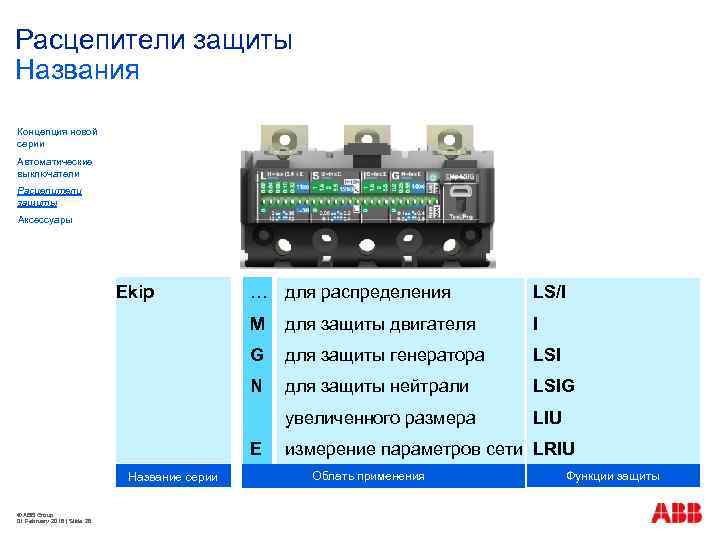

Расцепители защиты Названия Концепция новой серии Автоматические выключатели Расцепители защиты Аксессуары Ekip … для Расцепители защиты Названия Концепция новой серии Автоматические выключатели Расцепители защиты Аксессуары Ekip … для распределения LS/I M для защиты двигателя I G для защиты генератора LSI N для защиты нейтрали LSIG увеличенного размера LIU E Название серии © ABB Group 01 February 2018 | Slide 26 измерение параметров сети LRIU Облать применения Функции защиты

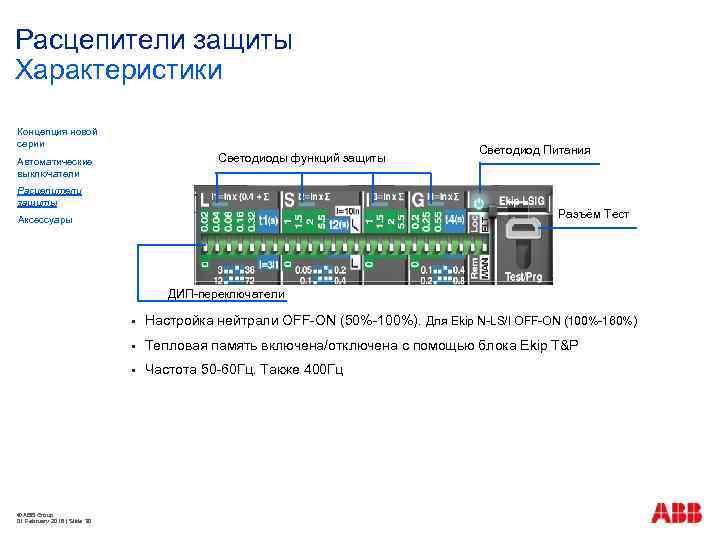

Расцепители защиты Характеристики Концепция новой серии Светодиоды функций защиты Автоматические выключатели Расцепители защиты Светодиод Расцепители защиты Характеристики Концепция новой серии Светодиоды функций защиты Автоматические выключатели Расцепители защиты Светодиод Питания Разъём Тест Аксессуары ДИП-переключатели § § Тепловая память включена/отключена с помощью блока Ekip T&P § © ABB Group 01 February 2018 | Slide 30 Настройка нейтрали OFF-ON (50%-100%). Для Ekip N-LS/I OFF-ON (100%-160%) Частота 50 -60 Гц. Также 400 Гц

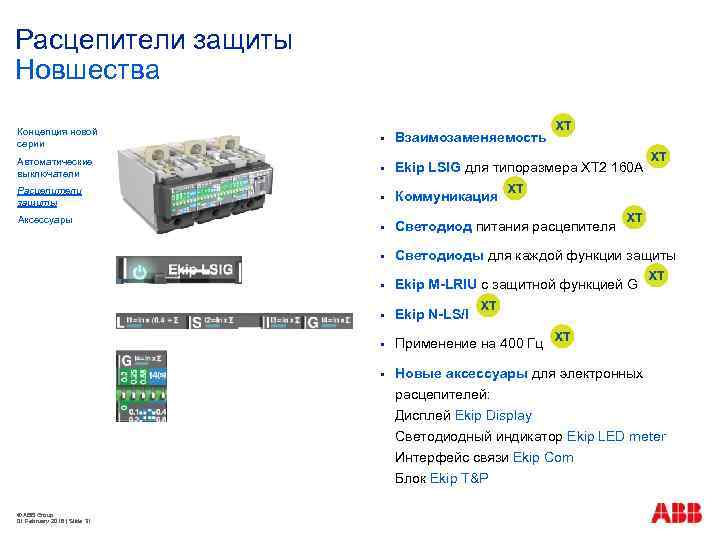

Расцепители защиты Новшества Концепция новой серии § Взаимозаменяемость Автоматические выключатели § Ekip LSIG для Расцепители защиты Новшества Концепция новой серии § Взаимозаменяемость Автоматические выключатели § Ekip LSIG для типоразмера XT 2 160 A Расцепители защиты § Коммуникация § Светодиод питания расцепителя § Светодиоды для каждой функции защиты § Ekip M-LRIU с защитной функцией G § Ekip N-LS/I § Применение на 400 Гц § Новые аксессуары для электронных расцепителей: Дисплей Ekip Display Светодиодный индикатор Ekip LED meter Интерфейс связи Ekip Com Блок Ekip T&P Аксессуары © ABB Group 01 February 2018 | Slide 31

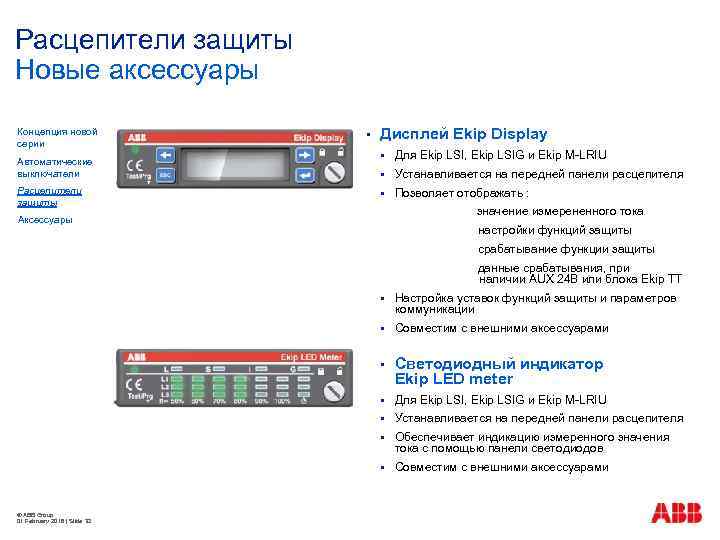

Расцепители защиты Новые аксессуары Концепция новой серии Автоматические выключатели Расцепители защиты § Дисплей Ekip Расцепители защиты Новые аксессуары Концепция новой серии Автоматические выключатели Расцепители защиты § Дисплей Ekip Display § Для Ekip LSI, Ekip LSIG и Ekip M-LRIU § Устанавливается на передней панели расцепителя § Позволяет отображать : значение измерененного тока Аксессуары настройки функций защиты срабатывание функции защиты данные срабатывания, при наличии AUX 24 В или блока Ekip TT § § Совместим с внешними аксессуарами § Светодиодный индикатор Ekip LED meter § Для Ekip LSI, Ekip LSIG и Ekip M-LRIU § Устанавливается на передней панели расцепителя § Обеспечивает индикацию измеренного значения тока с помощью панели светодиодов § © ABB Group 01 February 2018 | Slide 32 Настройка уставок функций защиты и параметров коммуникации Совместим с внешними аксессуарами

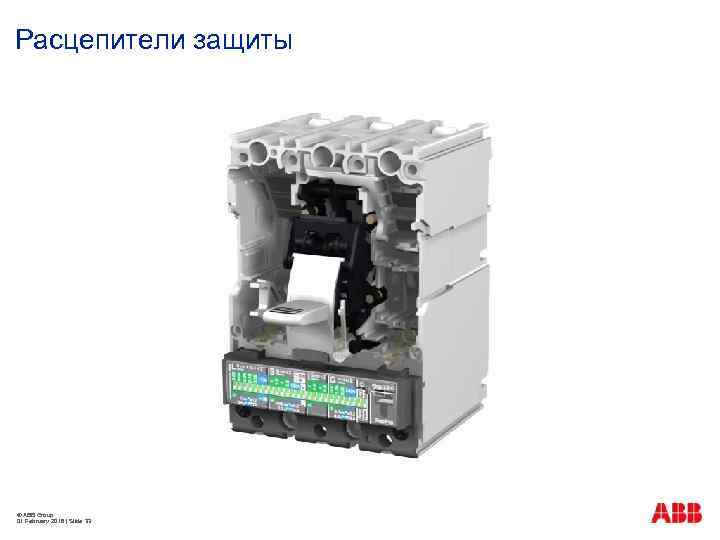

Расцепители защиты © ABB Group 01 February 2018 | Slide 33 Расцепители защиты © ABB Group 01 February 2018 | Slide 33

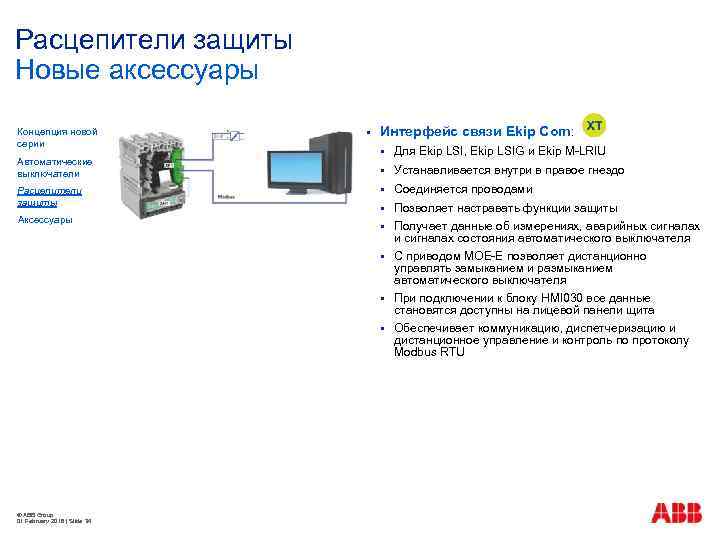

Расцепители защиты Новые аксессуары Концепция новой серии § Интерфейс связи Ekip Com: © ABB Расцепители защиты Новые аксессуары Концепция новой серии § Интерфейс связи Ekip Com: © ABB Group 01 February 2018 | Slide 34 § Устанавливается внутри в правое гнездо § Соединяется проводами § Позволяет настравать функции защиты § Получает данные об измерениях, аварийных сигналах и сигналах состояния автоматического выключателя С приводом MOE-E позволяет дистанционно управлять замыканием и размыканием автоматического выключателя При подключении к блоку HMI 030 все данные становятся доступны на лицевой панели щита § Аксессуары Для Ekip LSI, Ekip LSIG и Ekip M-LRIU § Расцепители защиты § § Автоматические выключатели Обеспечивает коммуникацию, диспетчеризацию и дистанционное управление и контроль по протоколу Modbus RTU

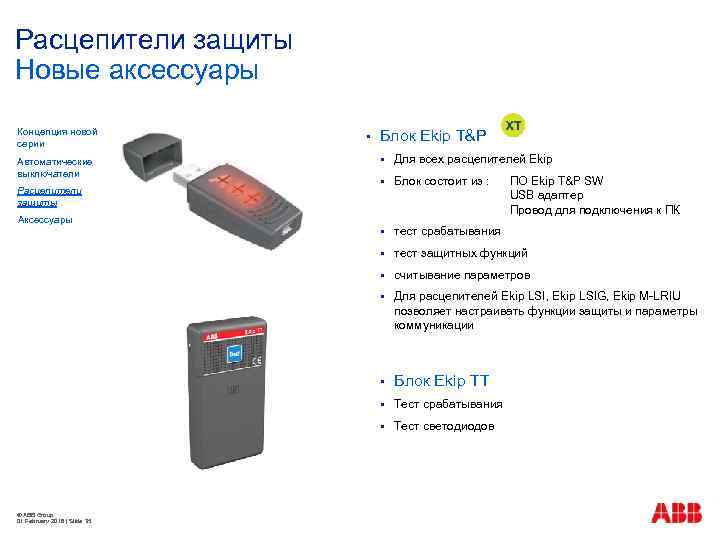

Расцепители защиты Новые аксессуары Концепция новой серии § Блок Ekip T&P Для всех расцепителей Расцепители защиты Новые аксессуары Концепция новой серии § Блок Ekip T&P Для всех расцепителей Ekip § Блок состоит из : тест срабатывания § тест защитных функций § считывание параметров § Для расцепителей Ekip LSI, Ekip LSIG, Ekip M-LRIU позволяет настраивать функции защиты и параметры коммуникации § Блок Ekip TT § Тест срабатывания § Расцепители защиты § § Автоматические выключатели Тест светодиодов Аксессуары © ABB Group 01 February 2018 | Slide 35 ПО Ekip T&P SW USB адаптер Провод для подключения к ПК

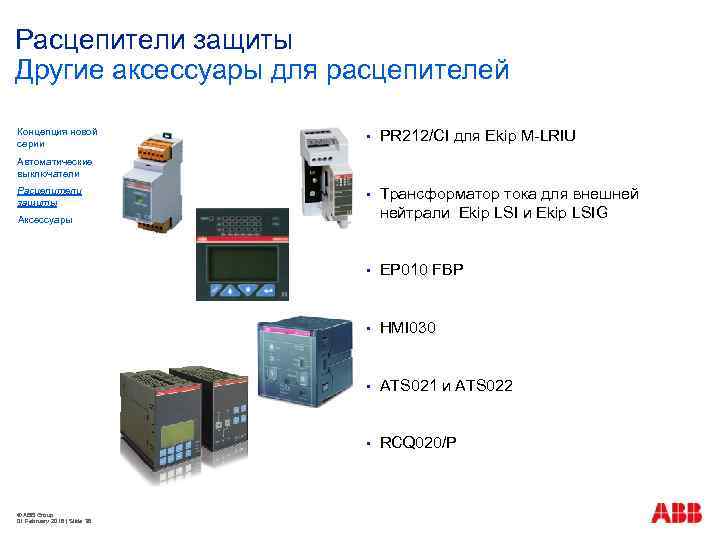

Расцепители защиты Другие аксессуары для расцепителей Концепция новой серии § PR 212/CI для Ekip Расцепители защиты Другие аксессуары для расцепителей Концепция новой серии § PR 212/CI для Ekip M-LRIU § Трансформатор тока для внешней нейтрали Ekip LSIG § EP 010 FBP § HMI 030 § ATS 021 и ATS 022 § RCQ 020/P Автоматические выключатели Расцепители защиты Аксессуары © ABB Group 01 February 2018 | Slide 36

Расцепители защиты Преимущества расцепителей Ekip Концепция новой серии Автоматические выключатели Расцепители защиты Аксессуары Новые Расцепители защиты Преимущества расцепителей Ekip Концепция новой серии Автоматические выключатели Расцепители защиты Аксессуары Новые названия расцепителей защиты Доступны различные версии Взаимозаменяемость для типоразмеров XT 2 и XT 4 Ekip LSIG, с защитной функцией G, начиная с типоразмера XT 160 A Ekip M-LIU, новая базовая версия для комплексной защиты двигателя Ekip M-LRIU прогрессивное решение для защиты двигателя, включающее также функцию защиты G и вход PTC Ekip G-LS/I, теперь также доступен в типоразмере 250 A Ekip N-LS/I новая версия расцепителя для защиты установок с нейтралью увеличенного размера © ABB Group 01 February 2018 | Slide 37

Расцепители защиты Преимущества расцепителей Ekip Концепция новой серии Различные Светодиоды для сигнализации нормальной работы Расцепители защиты Преимущества расцепителей Ekip Концепция новой серии Различные Светодиоды для сигнализации нормальной работы Автоматические выключатели расцепителей защиты и срабатывания защитных функций Расцепители защиты Аксессуары Использование на частоте 400 Гц Коммуникация доступна, начиная с типоразмера XT 2 160 A Новые аксессуары для расцепителей Ekip © ABB Group 01 February 2018 | Slide 38

SACE Tmax XT Аксессуары © ABB Group 01 February 2018 | Slide 39 SACE Tmax XT Аксессуары © ABB Group 01 February 2018 | Slide 39

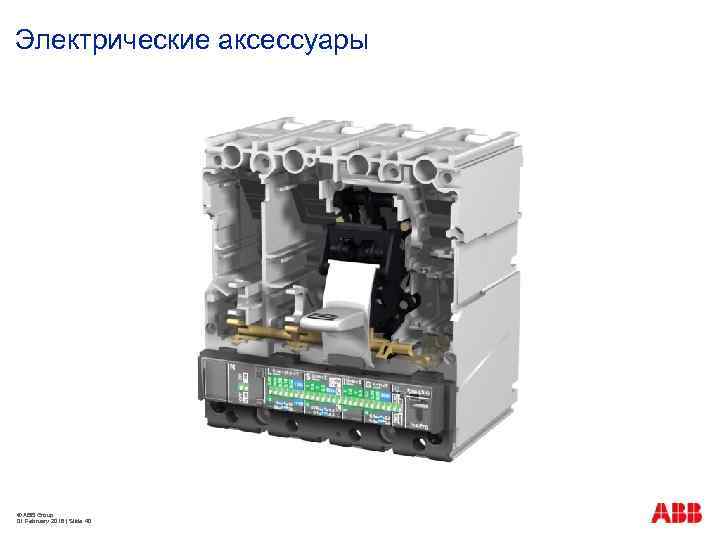

Электрические аксессуары © ABB Group 01 February 2018 | Slide 40 Электрические аксессуары © ABB Group 01 February 2018 | Slide 40

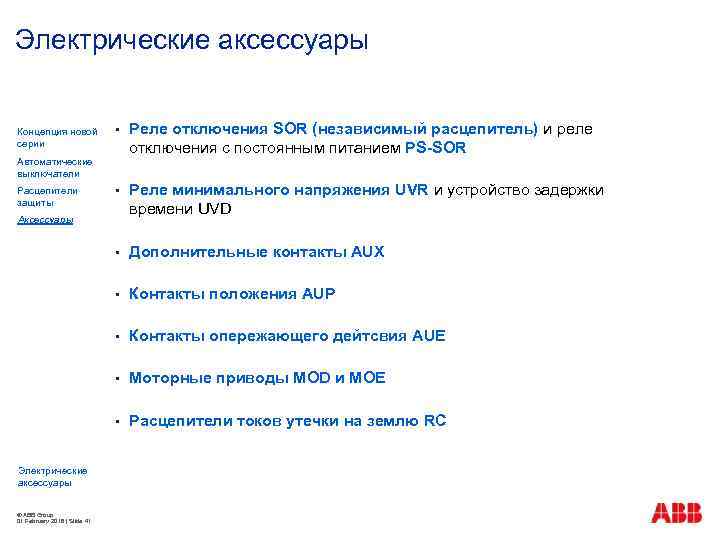

Электрические аксессуары § Реле отключения SOR (независимый расцепитель) и реле отключения с постоянным питанием Электрические аксессуары § Реле отключения SOR (независимый расцепитель) и реле отключения с постоянным питанием PS-SOR § Реле минимального напряжения UVR и устройство задержки времени UVD § Дополнительные контакты AUX § Контакты положения AUP § Контакты опережающего дейтсвия AUE § Моторные приводы MOD и MOE § Концепция новой серии Расцепители токов утечки на землю RC Автоматические выключатели Расцепители защиты Аксессуары Электрические аксессуары © ABB Group 01 February 2018 | Slide 41

Электрические аксессуары Концепция новой серии Автоматические выключатели Расцепители защиты Аксессуары Назад © ABB Group Электрические аксессуары Концепция новой серии Автоматические выключатели Расцепители защиты Аксессуары Назад © ABB Group 01 February 2018 | Slide 42 § SOR, PS-SOR и UVR § Версии с проводами и без проводов § Система фиксации при помощи лёгкого нажатия § Унифицированы для всех типоразмеров § В 4 p исполнениях можно установить два реле одновременно

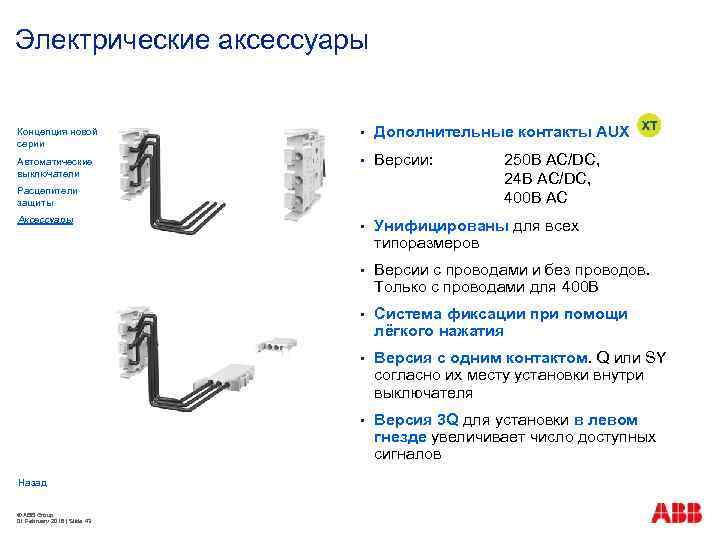

Электрические аксессуары Концепция новой серии § Дополнительные контакты AUX Автоматические выключатели § Версии: § Электрические аксессуары Концепция новой серии § Дополнительные контакты AUX Автоматические выключатели § Версии: § Унифицированы для всех типоразмеров § Версии с проводами и без проводов. Только с проводами для 400 В § Система фиксации при помощи лёгкого нажатия § Версия с одним контактом. Q или SY согласно их месту установки внутри выключателя § Версия 3 Q для установки в левом гнезде увеличивает число доступных сигналов Расцепители защиты Аксессуары Назад © ABB Group 01 February 2018 | Slide 43 250 В AC/DC, 24 В AC/DC, 400 В AC

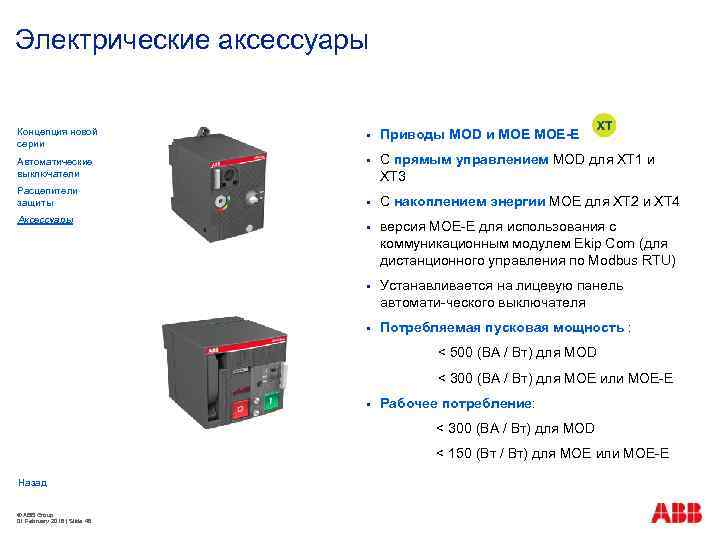

Электрические аксессуары Концепция новой серии § Приводы MOD и MOE-E Автоматические выключатели § С Электрические аксессуары Концепция новой серии § Приводы MOD и MOE-E Автоматические выключатели § С прямым управлением MOD для XT 1 и XT 3 § С накоплением энергии MOE для XT 2 и XT 4 § версия MOE-E для использования с коммуникационным модулем Ekip Com (для дистанционного управления по Modbus RTU) § Устанавливается на лицевую панель автомати-ческого выключателя § Потребляемая пусковая мощность : Расцепители защиты Аксессуары < 500 (ВА / Вт) для MOD < 300 (ВА / Вт) для MOE или MOE-E § Рабочее потребление: < 300 (ВА / Вт) для MOD < 150 (Вт / Вт) для MOE или MOE-E Назад © ABB Group 01 February 2018 | Slide 46

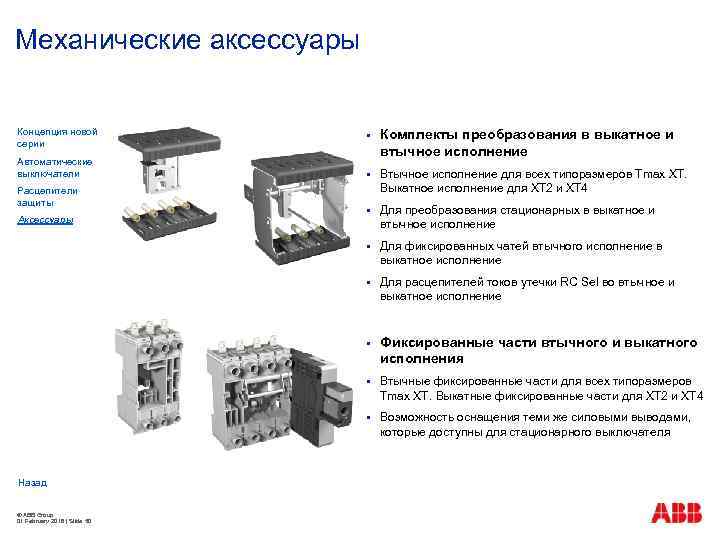

Механические аксессуары Концепция новой серии Для преобразования стационарных в выкатное и втычное исполнение Для Механические аксессуары Концепция новой серии Для преобразования стационарных в выкатное и втычное исполнение Для фиксированных чатей втычного исполнение в выкатное исполнение Для расцепителей токов утечки RC Sel во втычное и выкатное исполнение Фиксированные части втычного и выкатного исполнения Втычные фиксированные части для всех типоразмеров Tmax XT. Выкатные фиксированные части для XT 2 и XT 4 § © ABB Group 01 February 2018 | Slide 50 § § Назад Втычное исполнение для всех типоразмеров Tmax XT. Выкатное исполнение для XT 2 и XT 4 § Аксессуары § § Расцепители защиты Комплекты преобразования в выкатное и втычное исполнение § Автоматические выключатели § Возможность оснащения теми же силовыми выводами, которые доступны для стационарного выключателя

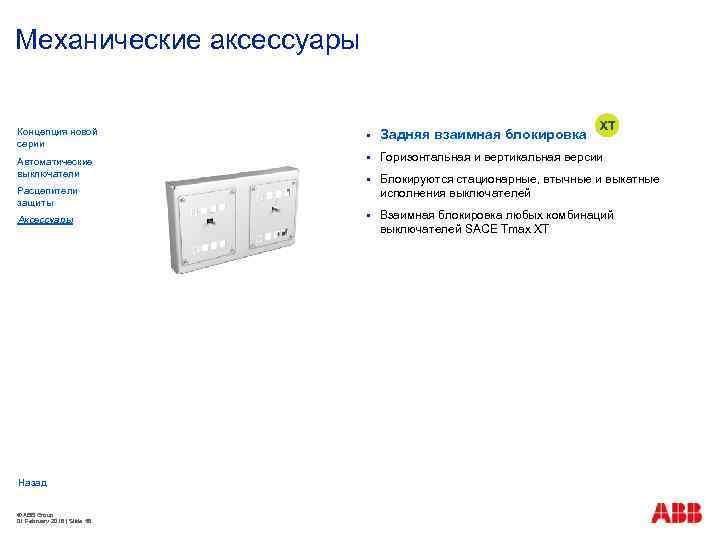

Механические аксессуары Концепция новой серии § Задняя взаимная блокировка Автоматические выключатели § Горизонтальная и Механические аксессуары Концепция новой серии § Задняя взаимная блокировка Автоматические выключатели § Горизонтальная и вертикальная версии § Блокируются стационарные, втычные и выкатные исполнения выключателей § Взаимная блокировка любых комбинаций выключателей SACE Tmax XT Расцепители защиты Аксессуары Назад © ABB Group 01 February 2018 | Slide 56

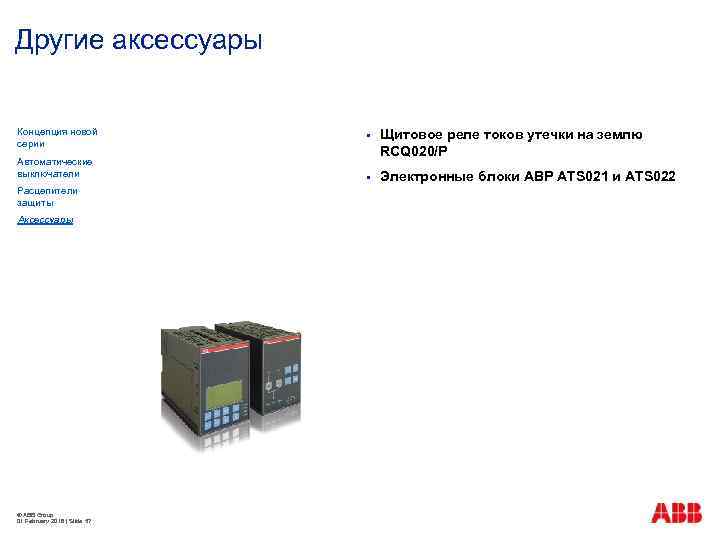

Другие аксессуары Концепция новой серии Автоматические выключатели Расцепители защиты Аксессуары © ABB Group 01 Другие аксессуары Концепция новой серии Автоматические выключатели Расцепители защиты Аксессуары © ABB Group 01 February 2018 | Slide 57 § Щитовое реле токов утечки на землю RCQ 020/P § Электронные блоки АВР ATS 021 и ATS 022

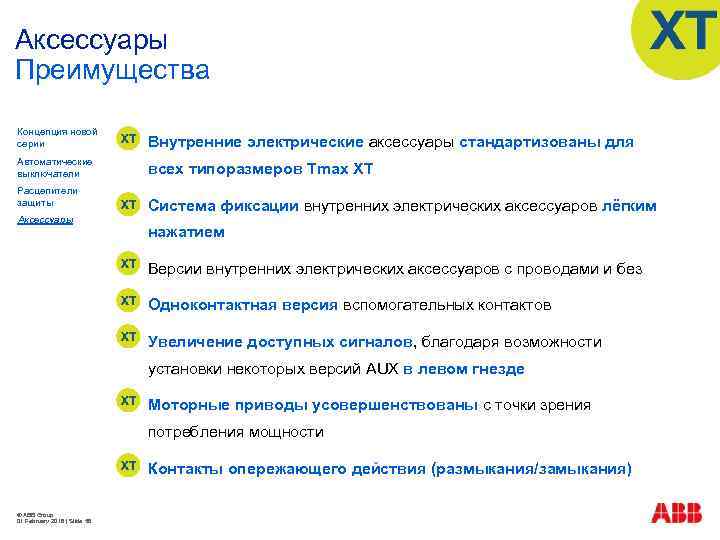

Аксессуары Преимущества Концепция новой серии Внутренние электрические аксессуары стандартизованы для Автоматические выключатели всех типоразмеров Аксессуары Преимущества Концепция новой серии Внутренние электрические аксессуары стандартизованы для Автоматические выключатели всех типоразмеров Tmax XT Расцепители защиты Аксессуары Система фиксации внутренних электрических аксессуаров лёгким нажатием Версии внутренних электрических аксессуаров с проводами и без Одноконтактная версия вспомогательных контактов Увеличение доступных сигналов, благодаря возможности установки некоторых версий AUX в левом гнезде Моторные приводы усовершенствованы с точки зрения потребления мощности Контакты опережающего действия (размыкания/замыкания) © ABB Group 01 February 2018 | Slide 58

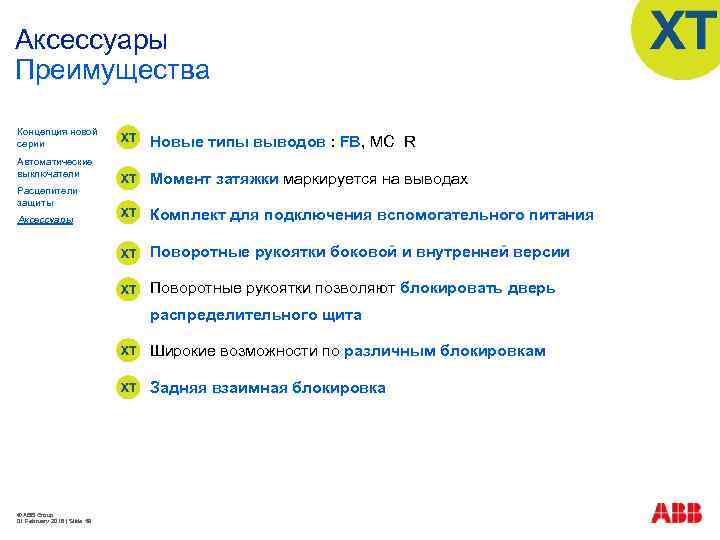

Аксессуары Преимущества Концепция новой серии Автоматические выключатели Расцепители защиты Аксессуары Новые типы выводов : Аксессуары Преимущества Концепция новой серии Автоматические выключатели Расцепители защиты Аксессуары Новые типы выводов : FB, MC R Момент затяжки маркируется на выводах Комплект для подключения вспомогательного питания Поворотные рукоятки боковой и внутренней версии Поворотные рукоятки позволяют блокировать дверь распределительного щита Широкие возможности по различным блокировкам Задняя взаимная блокировка © ABB Group 01 February 2018 | Slide 59

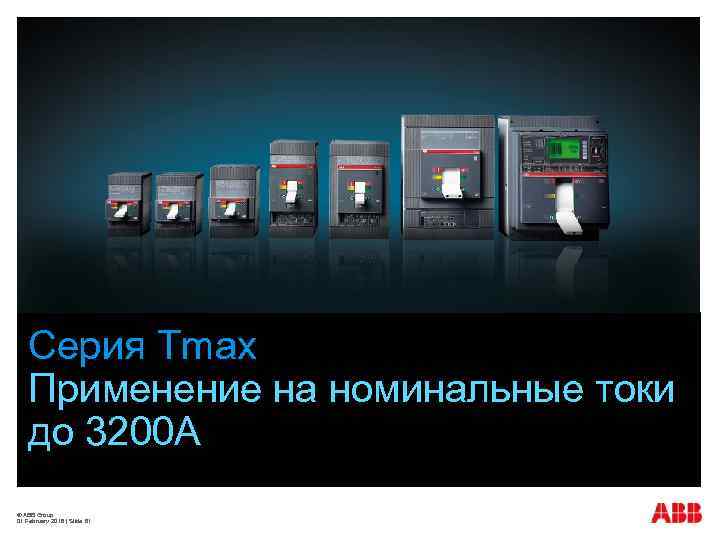

Серия Tmax Применение на номинальные токи до 3200 А © ABB Group 01 February Серия Tmax Применение на номинальные токи до 3200 А © ABB Group 01 February 2018 | Slide 81

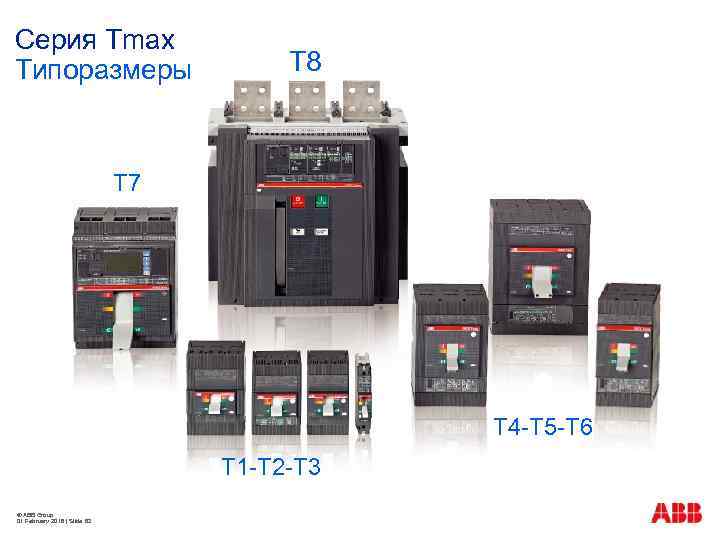

Серия Tmax Типоразмеры T 8 T 7 T 4 -T 5 -T 6 T Серия Tmax Типоразмеры T 8 T 7 T 4 -T 5 -T 6 T 1 -T 2 -T 3 © ABB Group 01 February 2018 | Slide 82

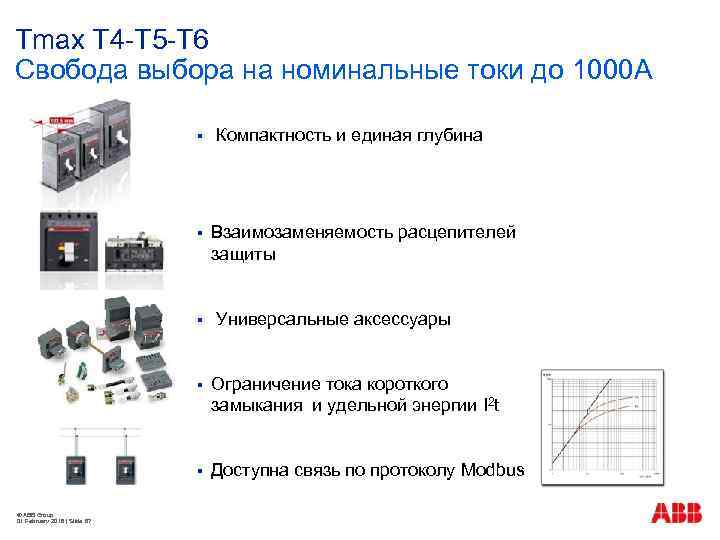

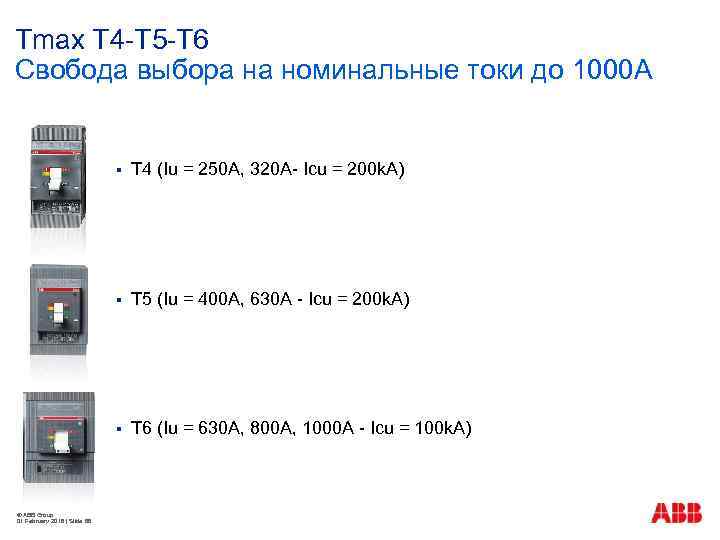

Tmax T 4 -T 5 -T 6 Свобода выбора на номинальные токи до 1000 Tmax T 4 -T 5 -T 6 Свобода выбора на номинальные токи до 1000 A § § T 5 (Iu = 400 A, 630 A - Icu = 200 k. A) § © ABB Group 01 February 2018 | Slide 86 T 4 (Iu = 250 A, 320 A- Icu = 200 k. A) T 6 (Iu = 630 A, 800 A, 1000 A - Icu = 100 k. A)

Tmax T 4 -T 5 -T 6 Свобода выбора на номинальные токи до 1000 Tmax T 4 -T 5 -T 6 Свобода выбора на номинальные токи до 1000 A § § Взаимозаменяемость расцепителей защиты § Универсальные аксессуары § Ограничение тока короткого замыкания и удельной энергии I 2 t § © ABB Group 01 February 2018 | Slide 87 Компактность и единая глубина Доступна связь по протоколу Modbus

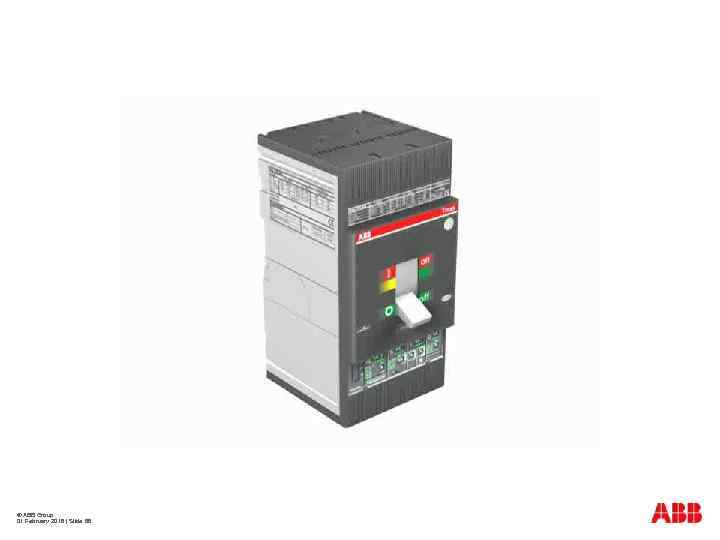

© ABB Group 01 February 2018 | Slide 88 © ABB Group 01 February 2018 | Slide 88

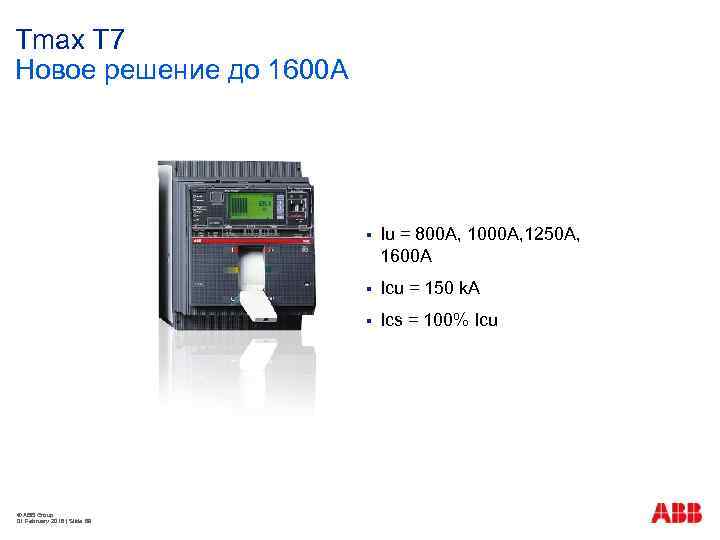

Tmax T 7 Новое решение до 1600 А § § Icu = 150 k. Tmax T 7 Новое решение до 1600 А § § Icu = 150 k. A § © ABB Group 01 February 2018 | Slide 89 Iu = 800 A, 1000 A, 1250 A, 1600 A Ics = 100% Icu

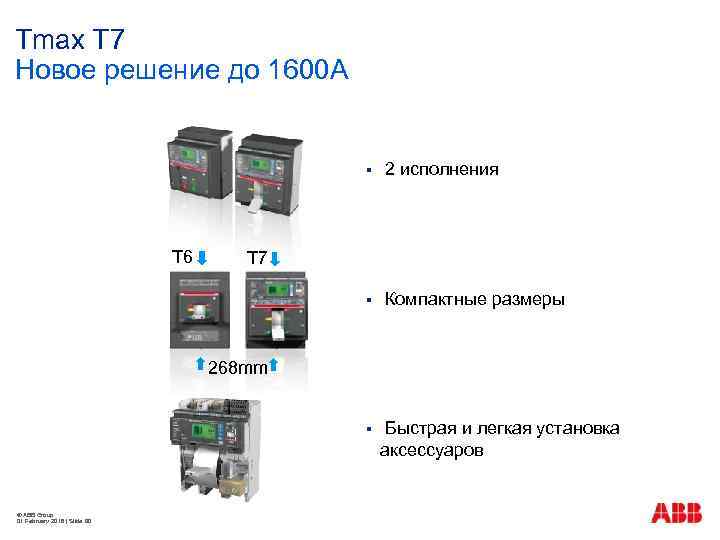

Tmax T 7 Новое решение до 1600 А § § Компактные размеры § T Tmax T 7 Новое решение до 1600 А § § Компактные размеры § T 6 2 исполнения Быстрая и легкая установка аксессуаров T 7 268 mm © ABB Group 01 February 2018 | Slide 90

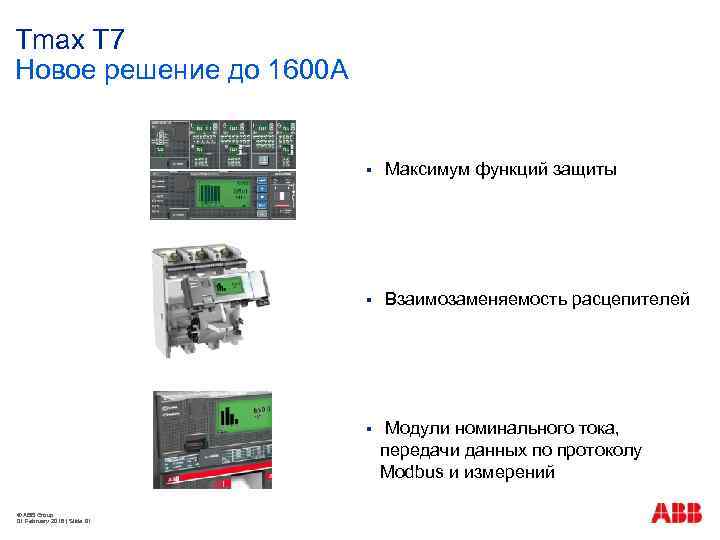

Tmax T 7 Новое решение до 1600 А § § Взаимозаменяемость расцепителей § © Tmax T 7 Новое решение до 1600 А § § Взаимозаменяемость расцепителей § © ABB Group 01 February 2018 | Slide 91 Максимум функций защиты Модули номинального тока, передачи данных по протоколу Modbus и измерений

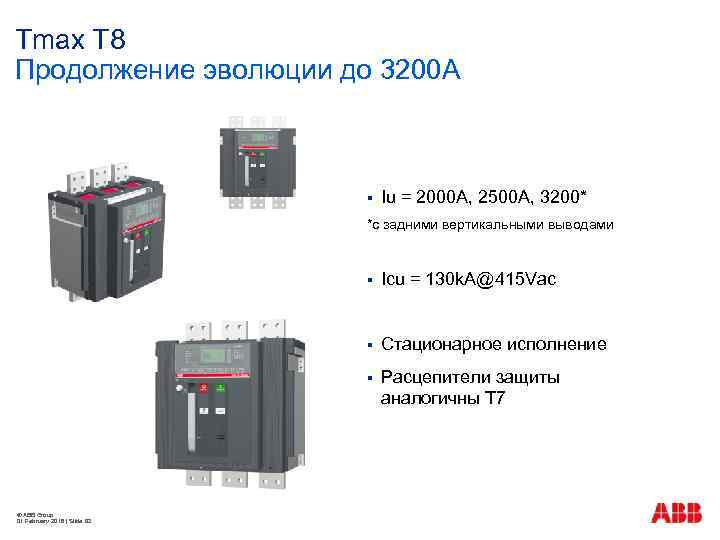

Tmax T 8 Продолжение эволюции до 3200 А § Iu = 2000 A, 2500 Tmax T 8 Продолжение эволюции до 3200 А § Iu = 2000 A, 2500 A, 3200* *с задними вертикальными выводами § § Стационарное исполнение § © ABB Group 01 February 2018 | Slide 92 Icu = 130 k. A@415 Vac Расцепители защиты аналогичны T 7

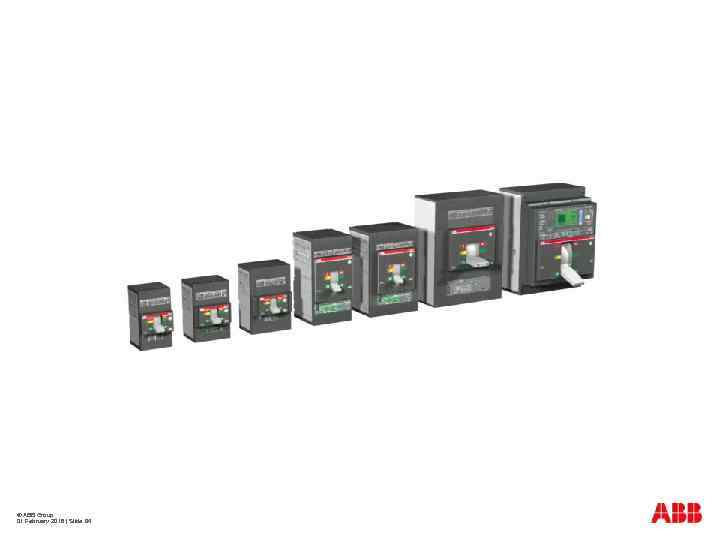

© ABB Group 01 February 2018 | Slide 94 © ABB Group 01 February 2018 | Slide 94

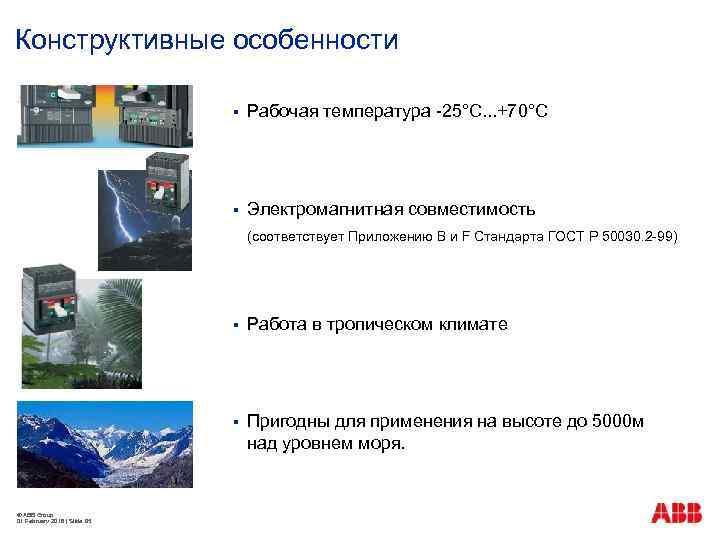

Конструктивные особенности § Рабочая температура -25°С. . . +70°С § Электромагнитная совместимость (соответствует Приложению Конструктивные особенности § Рабочая температура -25°С. . . +70°С § Электромагнитная совместимость (соответствует Приложению B и F Стандарта ГОСТ Р 50030. 2 -99) § § © ABB Group 01 February 2018 | Slide 95 Работа в тропическом климате Пригодны для применения на высоте до 5000 м над уровнем моря.

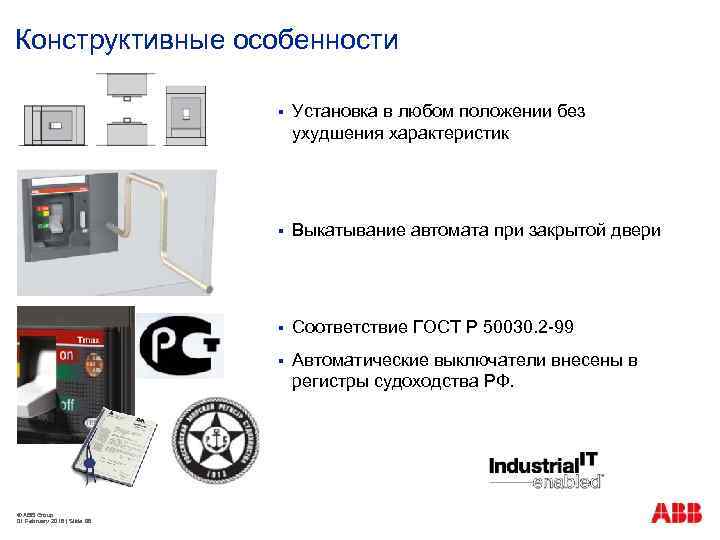

Конструктивные особенности § § Выкатывание автомата при закрытой двери § Соответствие ГОСТ Р 50030. Конструктивные особенности § § Выкатывание автомата при закрытой двери § Соответствие ГОСТ Р 50030. 2 -99 § © ABB Group 01 February 2018 | Slide 96 Установка в любом положении без ухудшения характеристик Автоматические выключатели внесены в регистры судоходства РФ.

Области применения T 1 T 2 70 Распределение энергии < Выключательразъединитель (*) На переменном Области применения T 1 T 2 70 Распределение энергии < Выключательразъединитель (*) На переменном токе до 1150 В © ABB Group 01 February 2018 | Slide 97 < < T 5 103. 5 < < T 6 103. 5 < T 7 103. 5 < 282 < < < <(*) < T 8 125 < < < T 4 70 Защита двигателя Применения до 1000 V 70 < Защита генератора Зонная селективность T 3 <(*) < < <

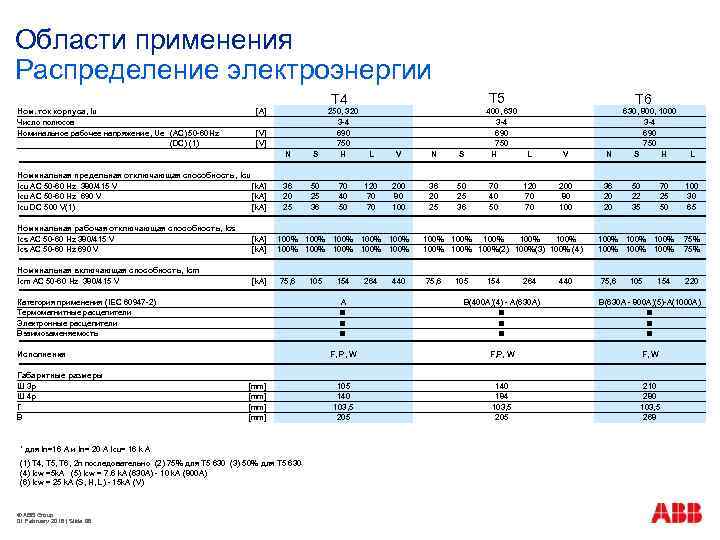

Области применения Распределение электроэнергии T 4 Ном. ток корпуса, Iu Число полюсов Номинальное рабочее Области применения Распределение электроэнергии T 4 Ном. ток корпуса, Iu Число полюсов Номинальное рабочее напряжение, Ue (AC) 50 -60 Hz (DC) (1) [A] [V] T 5 T 6 250, 320 400, 630, 800, 1000 3 -4 690 750 N S H L V N S H L Номинальная предельная отключающая способность, Icu Icu AC 50 -60 Hz 380/415 V [k. A] 36 50 70 120 200 36 50 70 100 Icu AC 50 -60 Hz 690 V [k. A] 20 25 40 70 80 20 22 25 30 Icu DC 500 V(1) [k. A] 25 36 50 70 100 20 35 50 65 Номинальная рабочая отключающая способность, Ics Ics AC 50 -60 Hz 380/415 V [k. A] 100% 100% 100% 100% 75% Ics AC 50 -60 Hz 690 V [k. A] 100% 100% 100%(2) 100%(3) 100% (4) 100% 75% Номинальная включающая способность, Icm Icm AC 50 -60 Hz 380/415 V [k. A] 75, 6 105 154 264 440 75, 6 105 154 220 Категория применения (IEC 60947 -2) A B(400 A)(4) - A(630 A) B(630 A - 800 A)(5)-A(1000 A) < < < Термомагнитные расцепители < < < Электронные расцепители < < < Взаимозаменяемость Исполнения F, P, W F, W Габаритные размеры Ш 3 p [mm] 105 140 210 Ш 4 p [mm] 140 184 280 Г [mm] 103, 5 В [mm] 205 268 * для In=16 A и In= 20 A Icu= 16 k A (1) T 4, T 5, T 6, 2 п последовательно (2) 75% для T 5 630 (3) 50% для T 5 630 (4) Icw =5 k. A (5) Icw = 7. 6 k. A (630 A) - 10 k. A (800 A) (6) Icw = 25 k. A (S, H, L) - 15 k. A (V) © ABB Group 01 February 2018 | Slide 98

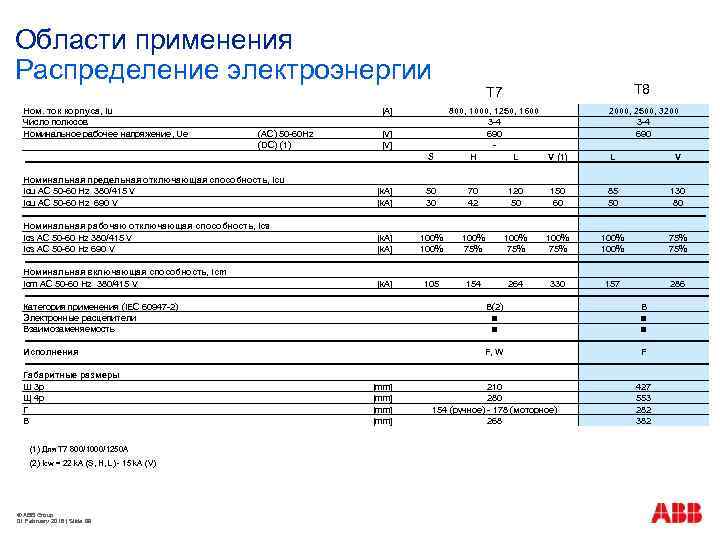

Области применения Распределение электроэнергии Ном. ток корпуса, Iu Число полюсов Номинальное рабочее напряжение, Ue Области применения Распределение электроэнергии Ном. ток корпуса, Iu Число полюсов Номинальное рабочее напряжение, Ue (AC) 50 -60 Hz (DC) (1) S Номинальная предельная отключающая способность, Icu AC 50 -60 Hz 380/415 V Icu AC 50 -60 Hz 690 V [k. A] 50 30 70 42 120 50 Номинальная рабочаю отключающая способность, Ics AC 50 -60 Hz 380/415 V Ics AC 50 -60 Hz 690 V [k. A] 100% 75% [k. A] 105 154 Номинальная включающая способность, Icm AC 50 -60 Hz 380/415 V Категория применения (IEC 60947 -2) Электронные расцепители Взаимозаменяемость [A] [V] T 8 T 7 800, 1000, 1250, 1600 3 -4 690 H L V (1) Для T 7 800/1000/1250 A (2) Icw = 22 k. A (S, H, L) - 15 k. A (V) © ABB Group 01 February 2018 | Slide 99 L V 150 60 85 50 130 80 100% 75% 264 330 157 286 B(2) < < B < < F, W F 210 280 154 (ручное) - 178 (моторное) 268 427 553 282 382 Исполнения Габаритные размеры Ш 3 p Щ 4 p Г В 2000, 2500, 3200 3 -4 690 [mm]

Области применения Распределение энергии, защита генератора § Термомагнитные расцепители защиты* TMF, TMD, TMA TMG Области применения Распределение энергии, защита генератора § Термомагнитные расцепители защиты* TMF, TMD, TMA TMG * Применяются также на постоянном токе § Электронные расцепители защиты ** - автономное питание для функций защиты от трансформаторов тока - от самых простых до максимально функциональных версий - интеграция в сети диспетчеризации ** Применяются только на переменном токе © ABB Group 01 February 2018 | Slide 100

Области применения Защита двигателя § Магнитные расцепители защиты MF, MA § Электронные расцепители защиты Области применения Защита двигателя § Магнитные расцепители защиты MF, MA § Электронные расцепители защиты - защита только от КЗ либо комплексная; - учет рабочих характеристик электродвигателей - управление контактором от расцепителя PR 222 MP © ABB Group 01 February 2018 | Slide 101

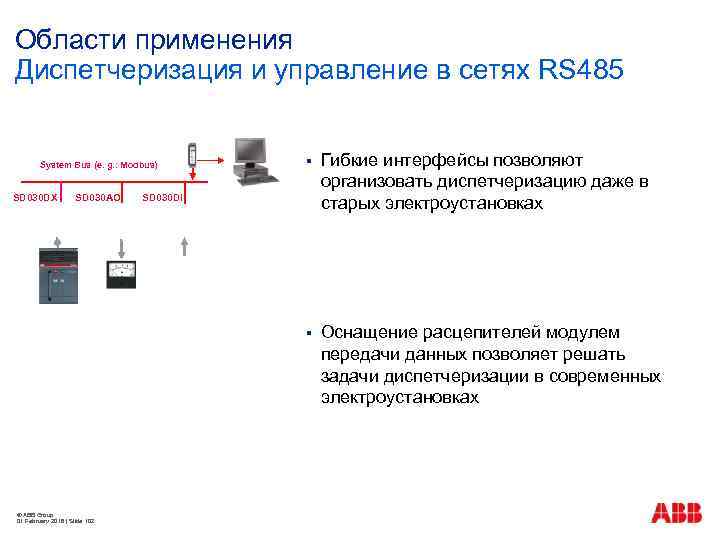

Области применения Диспетчеризация и управление в сетях RS 485 SD 030 DX SD 030 Области применения Диспетчеризация и управление в сетях RS 485 SD 030 DX SD 030 AO © ABB Group 01 February 2018 | Slide 102 § Гибкие интерфейсы позволяют организовать диспетчеризацию даже в старых электроустановках § System Bus (e. g. : Modbus) Оснащение расцепителей модулем передачи данных позволяет решать задачи диспетчеризации в современных электроустановках SD 030 DI

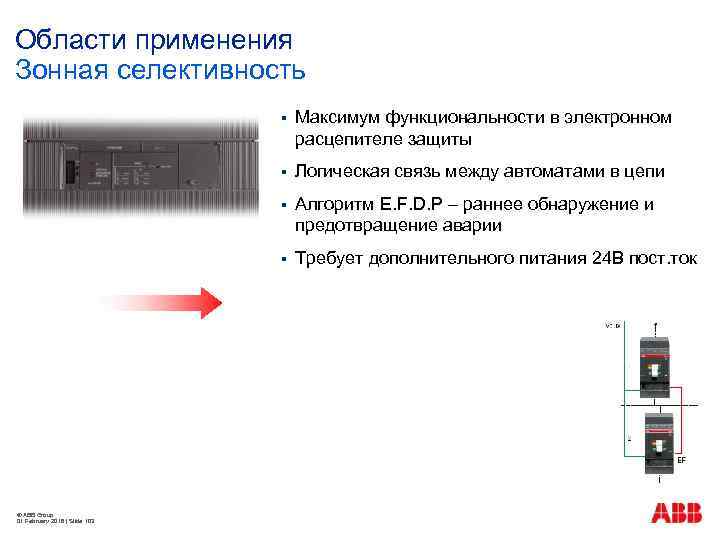

Области применения Зонная селективность § § Логическая связь между автоматами в цепи § Алгоритм Области применения Зонная селективность § § Логическая связь между автоматами в цепи § Алгоритм E. F. D. P – раннее обнаружение и предотвращение аварии § © ABB Group 01 February 2018 | Slide 103 Максимум функциональности в электронном расцепителе защиты Требует дополнительного питания 24 В пост. ток

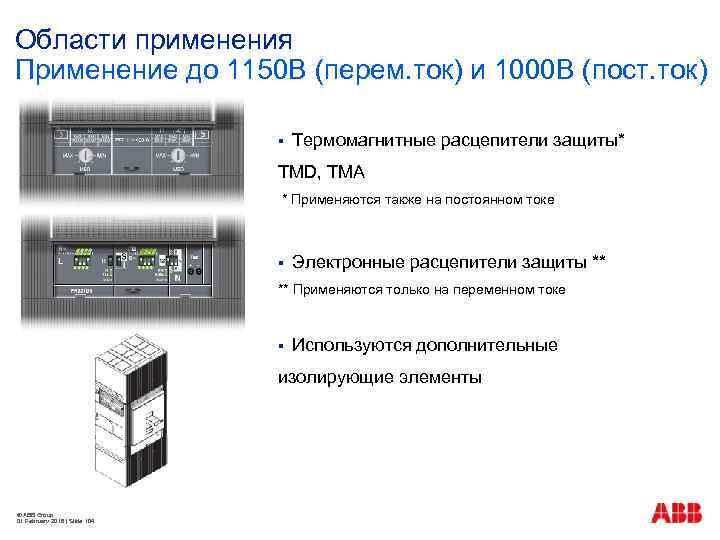

Области применения Применение до 1150 В (перем. ток) и 1000 В (пост. ток) § Области применения Применение до 1150 В (перем. ток) и 1000 В (пост. ток) § Термомагнитные расцепители защиты* TMD, TMA * Применяются также на постоянном токе § Электронные расцепители защиты ** ** Применяются только на переменном токе § Используются дополнительные изолирующие элементы © ABB Group 01 February 2018 | Slide 104

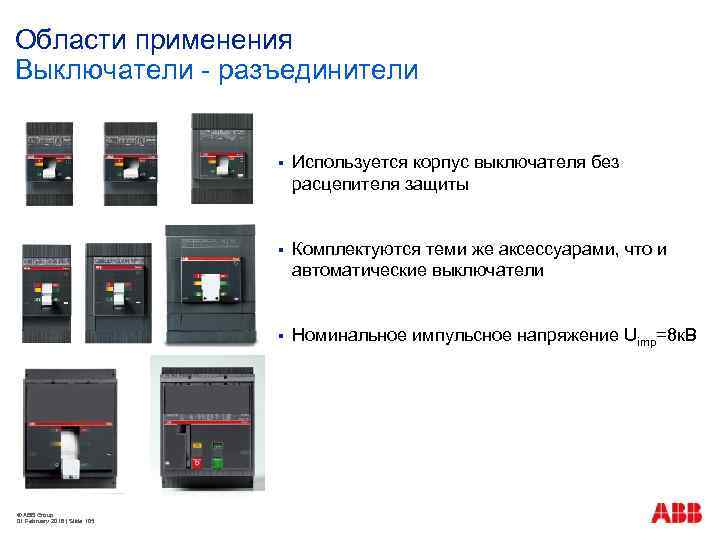

Области применения Выключатели - разъединители § § Комплектуются теми же аксессуарами, что и автоматические Области применения Выключатели - разъединители § § Комплектуются теми же аксессуарами, что и автоматические выключатели § © ABB Group 01 February 2018 | Slide 105 Используется корпус выключателя без расцепителя защиты Номинальное импульсное напряжение Uimp=8 к. В

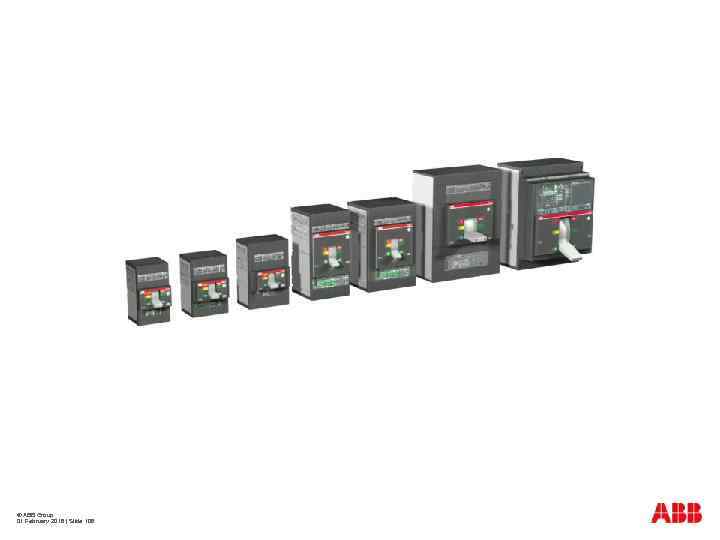

© ABB Group 01 February 2018 | Slide 106 © ABB Group 01 February 2018 | Slide 106

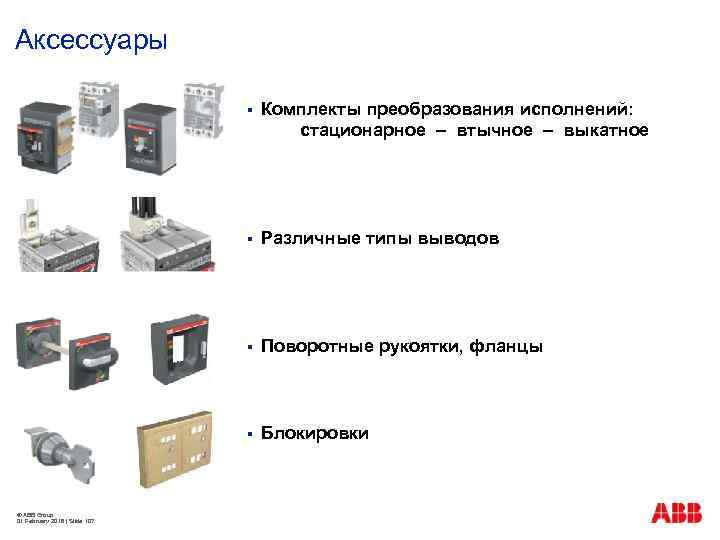

Аксессуары § § Различные типы выводов § Поворотные рукоятки, фланцы § © ABB Group Аксессуары § § Различные типы выводов § Поворотные рукоятки, фланцы § © ABB Group 01 February 2018 | Slide 107 Комплекты преобразования исполнений: стационарное – втычное – выкатное Блокировки

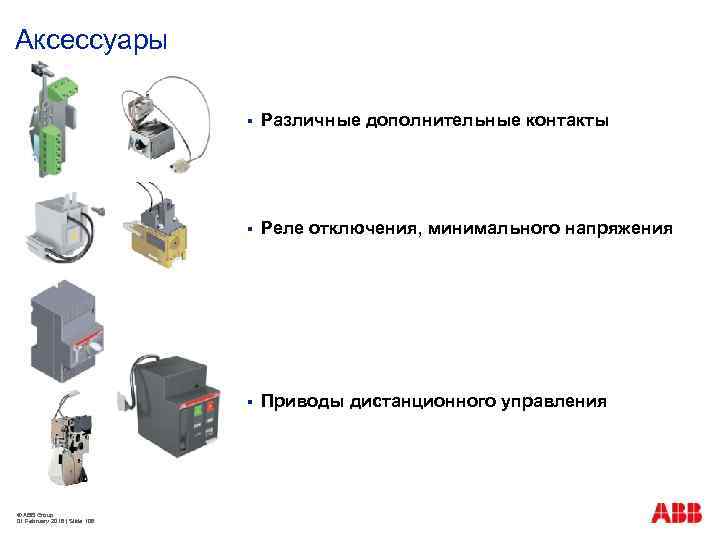

Аксессуары § § Реле отключения, минимального напряжения § © ABB Group 01 February 2018 Аксессуары § § Реле отключения, минимального напряжения § © ABB Group 01 February 2018 | Slide 108 Различные дополнительные контакты Приводы дистанционного управления

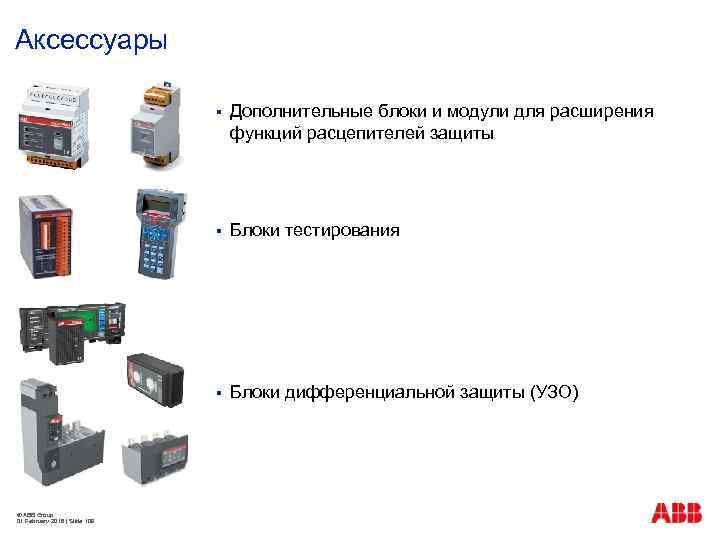

Аксессуары § § Блоки тестирования § © ABB Group 01 February 2018 | Slide Аксессуары § § Блоки тестирования § © ABB Group 01 February 2018 | Slide 109 Дополнительные блоки и модули для расширения функций расцепителей защиты Блоки дифференциальной защиты (УЗО)

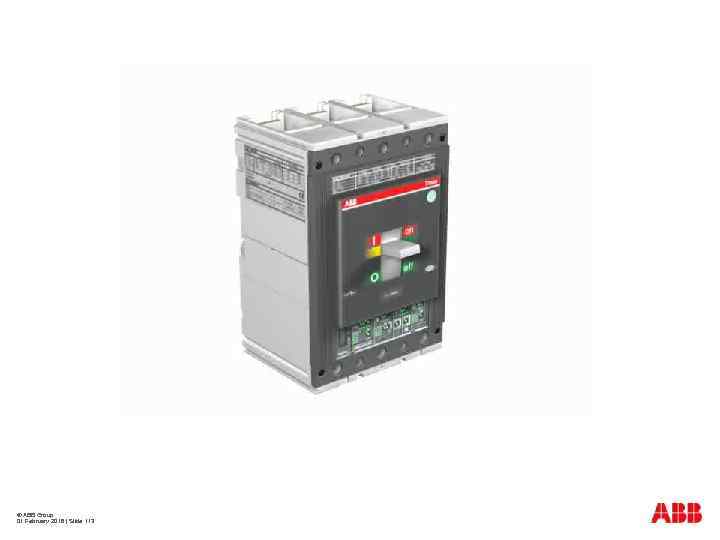

© ABB Group 01 February 2018 | Slide 113 © ABB Group 01 February 2018 | Slide 113

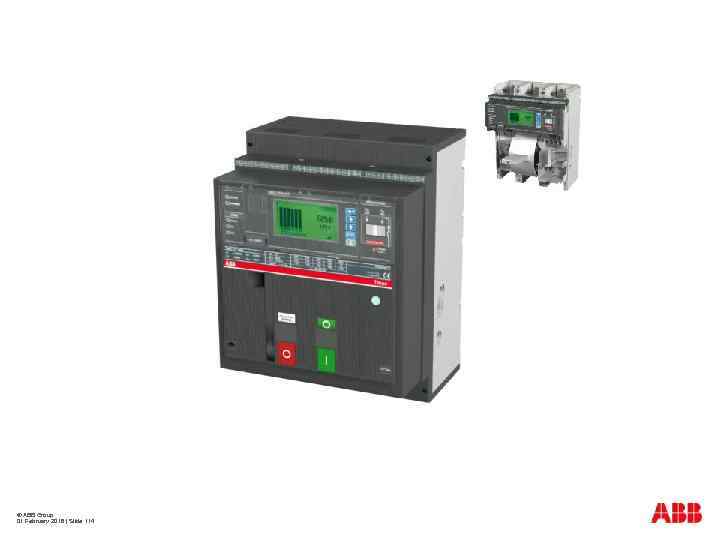

© ABB Group 01 February 2018 | Slide 114 © ABB Group 01 February 2018 | Slide 114

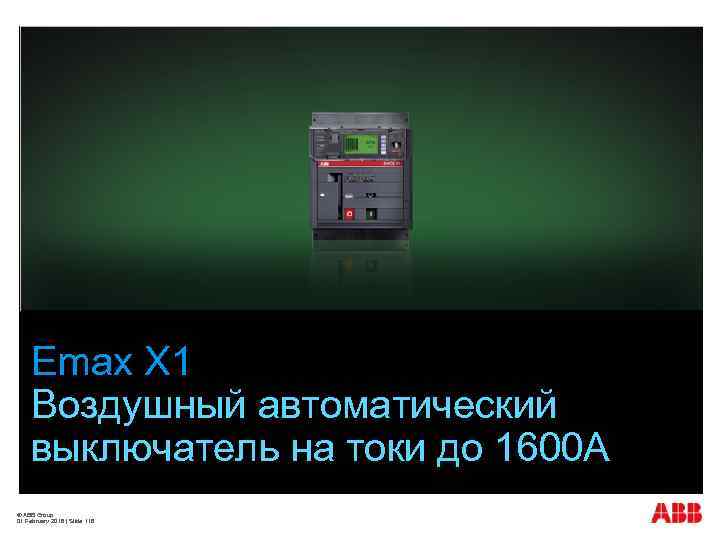

Emax X 1 Воздушный автоматический выключатель на токи до 1600 А © ABB Group Emax X 1 Воздушный автоматический выключатель на токи до 1600 А © ABB Group 01 February 2018 | Slide 116

Компактный автоматический выключатель X 1 Категория применения B Icw = 42 к. А X Компактный автоматический выключатель X 1 Категория применения B Icw = 42 к. А X 1 E 1/E 2 F Полюса Высота Глубина Ширина Объём © ABB Group 01 February 2018 | Slide 117 3 W 4 [mm] 268 [mm] 175 [mm] 210 280 [l] 10 14 3 F 4 343 254 284 354 25 31 3 W 4 418 302, 5 296 386 37 49 3 4 461 396 324 414 59 75

Компактный автоматический выключатель X 1 Единственный автоматический выключатель категории применения B с возможностью горизонтальной Компактный автоматический выключатель X 1 Единственный автоматический выключатель категории применения B с возможностью горизонтальной установки © ABB Group 01 February 2018 | Slide 118

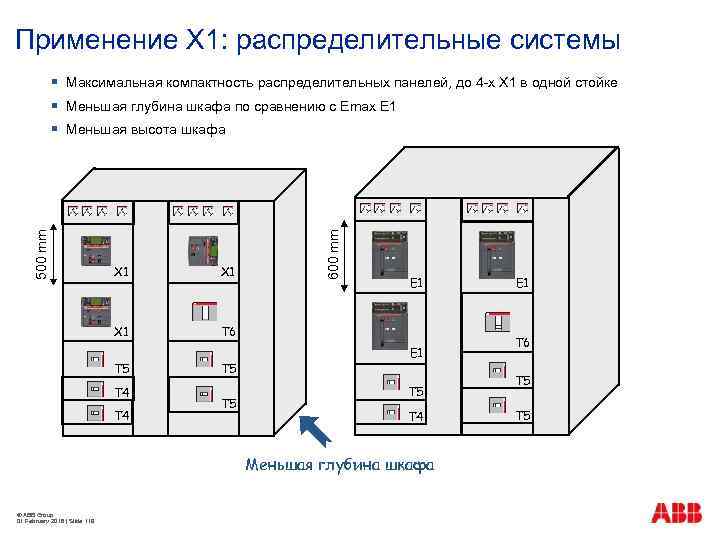

Применение X 1: распределительные системы X 1 X 1 600 mm 500 mm § Применение X 1: распределительные системы X 1 X 1 600 mm 500 mm § Максимальная компактность распределительных панелей, до 4 -х X 1 в одной стойке § Меньшая глубина шкафа по сравнению с Emax E 1 § Меньшая высота шкафа T 6 T 5 T 4 T 5 E 1 T 5 T 4 Меньшая глубина шкафа © ABB Group 01 February 2018 | Slide 119 E 1 T 6 T 5

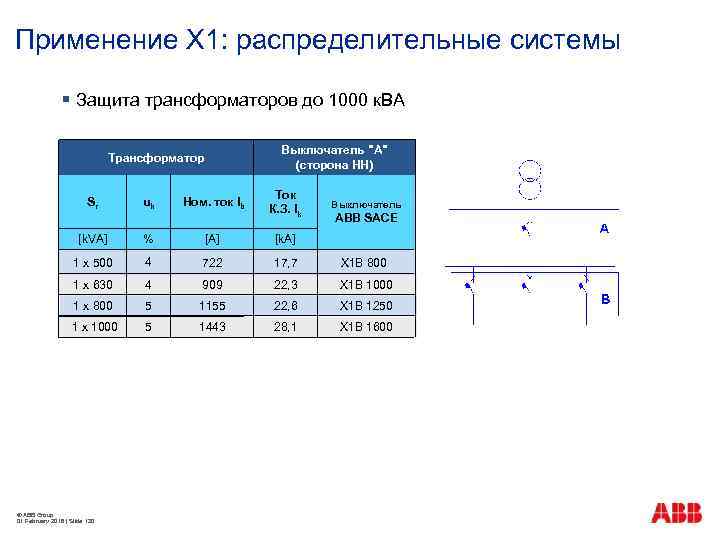

Применение X 1: распределительные системы § Защита трансформаторов до 1000 к. ВА Выключатель Применение X 1: распределительные системы § Защита трансформаторов до 1000 к. ВА Выключатель "A" (сторона НН) Трансформатор Sr uk Ном. ток Ib Ток К. З. Ik Выключатель ABB SACE [k. VA] % [A] [k. A] 1 x 500 4 722 17, 7 X 1 B 800 1 x 630 4 909 22, 3 X 1 B 1000 1 x 800 5 1155 22, 6 X 1 B 1250 1 x 1000 5 1443 28, 1 X 1 B 1600 © ABB Group 01 February 2018 | Slide 120

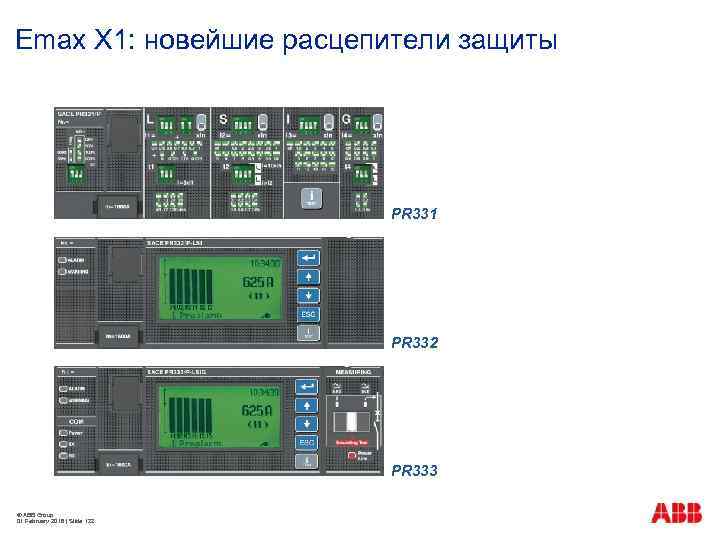

Emax X 1: новейшие расцепители защиты PR 331 PR 332 PR 333 © ABB Emax X 1: новейшие расцепители защиты PR 331 PR 332 PR 333 © ABB Group 01 February 2018 | Slide 122

Emax X 1: полный контроль над электроустановкой PR 333 § Максимум функций защиты § Emax X 1: полный контроль над электроустановкой PR 333 § Максимум функций защиты § Измерение всех параметров электроустановки § Регистратор событий § Интеграция в сети диспетчеризации © ABB Group 01 February 2018 | Slide 123

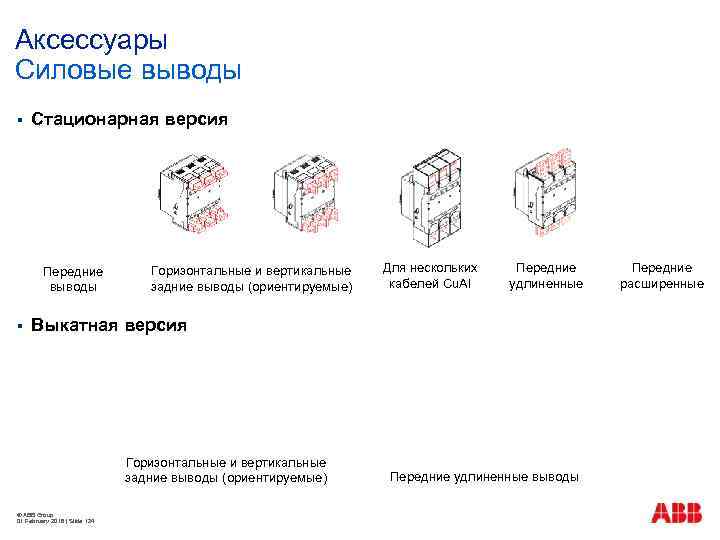

Аксессуары Силовые выводы § Стационарная версия Передние выводы § Горизонтальные и вертикальные задние выводы Аксессуары Силовые выводы § Стационарная версия Передние выводы § Горизонтальные и вертикальные задние выводы (ориентируемые) Для нескольких кабелей Cu. Al Передние удлиненные Выкатная версия Горизонтальные и вертикальные задние выводы (ориентируемые) © ABB Group 01 February 2018 | Slide 124 Передние удлиненные выводы Передние расширенные

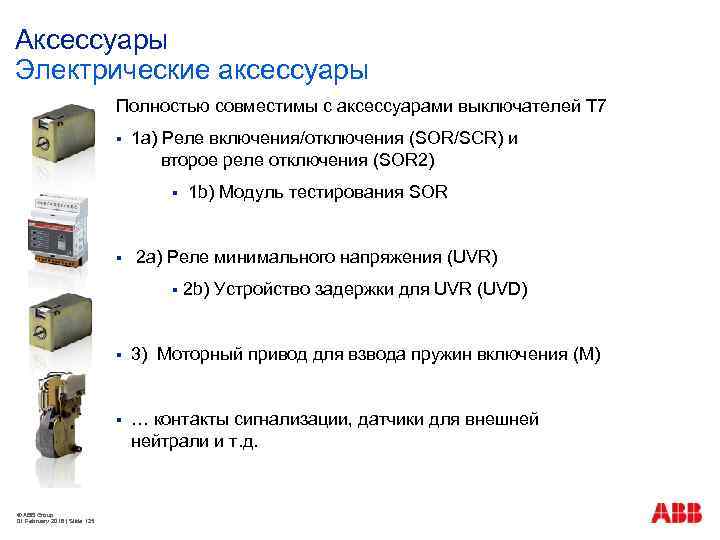

Аксессуары Электрические аксессуары Полностью совместимы с аксессуарами выключателей T 7 § 1 a) Реле Аксессуары Электрические аксессуары Полностью совместимы с аксессуарами выключателей T 7 § 1 a) Реле включения/отключения (SOR/SCR) и второе реле отключения (SOR 2) § 1 b) Модуль тестирования SOR § 2 a) Реле минимального напряжения (UVR) § 2 b) Устройство задержки для UVR (UVD) § § © ABB Group 01 February 2018 | Slide 125 3) Моторный привод для взвода пружин включения (M) … контакты сигнализации, датчики для внешней нейтрали и т. д.

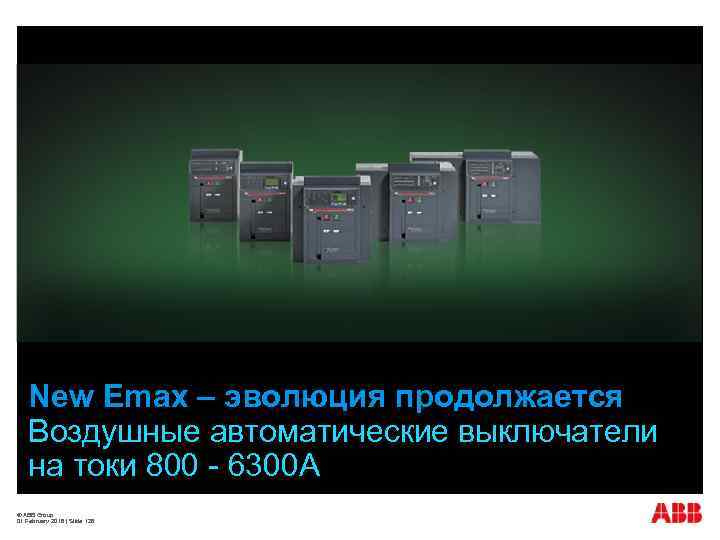

New Emax – эволюция продолжается Воздушные автоматические выключатели на токи 800 - 6300 А New Emax – эволюция продолжается Воздушные автоматические выключатели на токи 800 - 6300 А © ABB Group 01 February 2018 | Slide 126

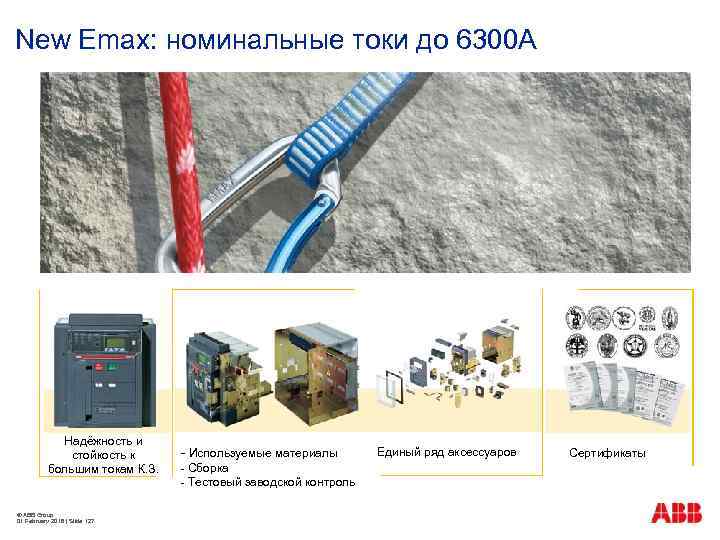

New Emax: номинальные токи до 6300 А Надёжность и стойкость к большим токам К. New Emax: номинальные токи до 6300 А Надёжность и стойкость к большим токам К. З. © ABB Group 01 February 2018 | Slide 127 - Используемые материалы - Сборка - Тестовый заводской контроль Единый ряд аксессуаров Сертификаты

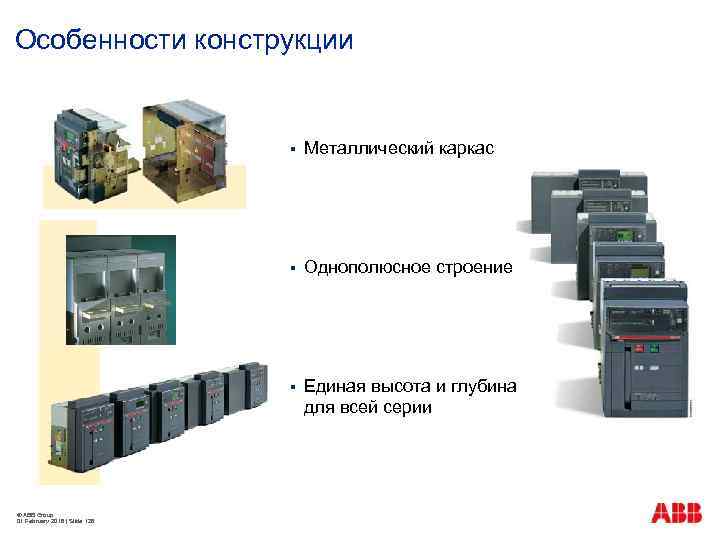

Особенности конструкции § § Однополюсное строение § © ABB Group 01 February 2018 | Особенности конструкции § § Однополюсное строение § © ABB Group 01 February 2018 | Slide 128 Металлический каркас Единая высота и глубина для всей серии

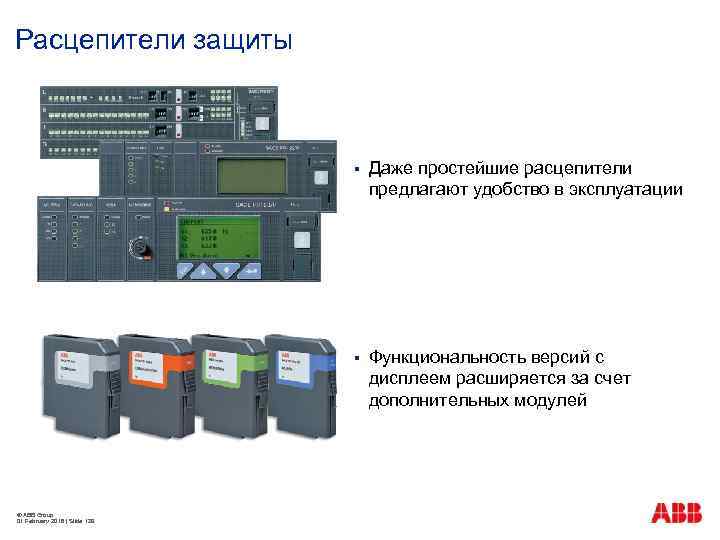

Расцепители защиты § § © ABB Group 01 February 2018 | Slide 129 Даже Расцепители защиты § § © ABB Group 01 February 2018 | Slide 129 Даже простейшие расцепители предлагают удобство в эксплуатации Функциональность версий с дисплеем расширяется за счет дополнительных модулей

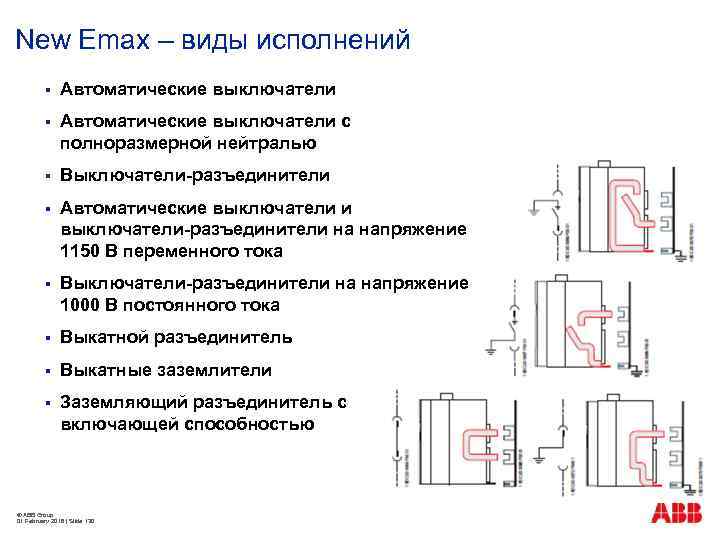

New Emax – виды исполнений § Автоматические выключатели с полноразмерной нейтралью § Выключатели-разъединители § New Emax – виды исполнений § Автоматические выключатели с полноразмерной нейтралью § Выключатели-разъединители § Автоматические выключатели и выключатели-разъединители на напряжение 1150 В переменного тока § Выключатели-разъединители на напряжение 1000 В постоянного тока § Выкатной разъединитель § Выкатные заземлители § Заземляющий разъединитель с включающей способностью © ABB Group 01 February 2018 | Slide 130

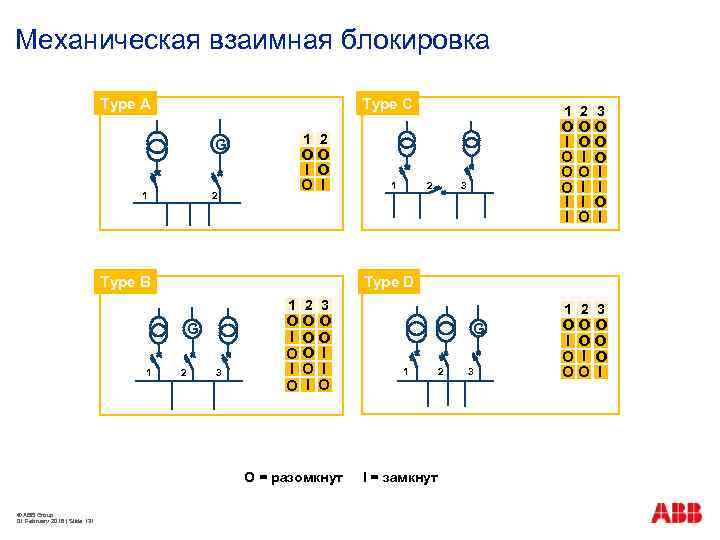

Механическая взаимная блокировка Type A Type C G 1 2 3 ooo I oo Механическая взаимная блокировка Type A Type C G 1 2 3 ooo I oo O I o 1 2 oo I o O I Type B 2 1 O O I I 3 Type D 1 2 3 ooo I oo Oo I G 3 I O I O G 1 2 O = разомкнут I = замкнут © ABB Group 01 February 2018 | Slide 131 O I I o O I 3 ooo I oo O I o OO I

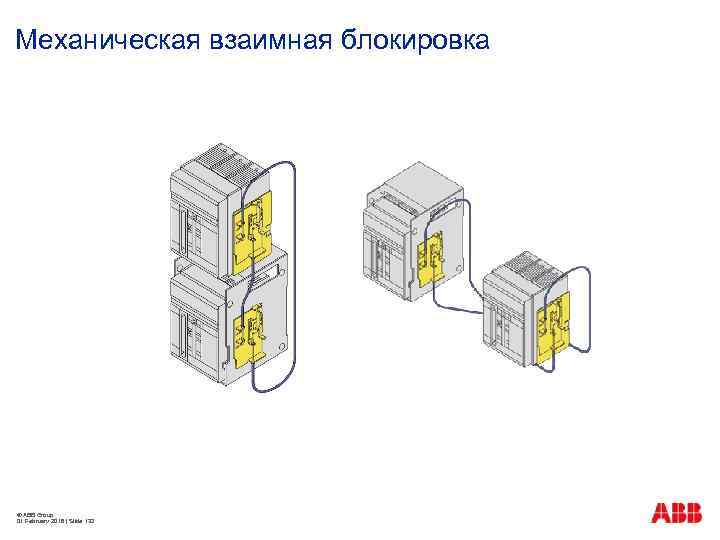

Механическая взаимная блокировка © ABB Group 01 February 2018 | Slide 132 Механическая взаимная блокировка © ABB Group 01 February 2018 | Slide 132

© ABB Group 01 February 2018 | Slide 134 © ABB Group 01 February 2018 | Slide 134

Константин Монтиков Силовые автоматические выключатели Техническая документация © ABB Group 01 February 2018 | Константин Монтиков Силовые автоматические выключатели Техническая документация © ABB Group 01 February 2018 | Slide 140

Техническая документация § Низковольтные силовые автоматические выключатели производятся в соответствии с IEC 60947 -2. Техническая документация § Низковольтные силовые автоматические выключатели производятся в соответствии с IEC 60947 -2. Соответствующим гармонизированным стандартом в России является ГОСТ Р 50030. 2 § Продукция сертифицирована на соответствие: -ГОСТ Р 50030. 1 -2007 ГОСТ Р 50030. 2 -99 -Требованиям тех. регламента о пожарной безопасности Внесена в морской и речной регистры судоходства © ABB Group 01 February 2018 | Slide 141
