Силовой трансформатор и его параметры Силовые трансформаторы

Силовой трансформатор и его параметры

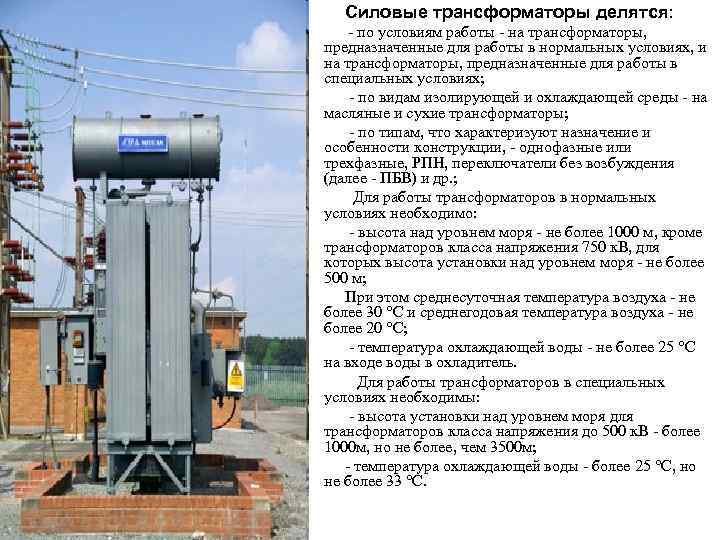

Силовые трансформаторы делятся: - по условиям работы - на трансформаторы, предназначенные для работы в нормальных условиях, и на трансформаторы, предназначенные для работы в специальных условиях; - по видам изолирующей и охлаждающей среды - на масляные и сухие трансформаторы; - по типам, что характеризуют назначение и особенности конструкции, - однофазные или трехфазные, РПН, переключатели без возбуждения (далее - ПБВ) и др. ; Для работы трансформаторов в нормальных условиях необходимо: - высота над уровнем моря - не более 1000 м, кроме трансформаторов класса напряжения 750 к. В, для которых высота установки над уровнем моря - не более 500 м; При этом среднесуточная температура воздуха - не более 30 °С и среднегодовая температура воздуха - не более 20 °С; - температура охлаждающей воды - не более 25 °С на входе воды в охладитель. Для работы трансформаторов в специальных условиях необходимы: - высота установки над уровнем моря для трансформаторов класса напряжения до 500 к. В - более 1000 м, но не более, чем 3500 м; - температура охлаждающей воды - более 25 °С, но не более 33 °С.

Трансформаторы однофазные масляные ОМ, ОМП, ОМГпредназначены для преобразования электроэнергии в сетях энергосистем, питания аппаратуры сигнализации и автоблокировки железных дорог, питания других однофазных потребителей электроэнергии. Трансформаторы ОМ, ОМП, ОМГ предназначены для работы в условиях умеренного (от плюс 40 о. С до минус 45 о. С), холодного или умеренно-холодного (от плюс 40 о. С до минус 60 о. С) климата. Схема и группа соединения обмоток 1/1 -0. Номинальная частота 50 Гц. Регулирование напряжения трансформаторов ОМ, ОМП, ОМГосуществляется без возбуждения трансформаторов (ПБВ) переключением ответвлений обмоток. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Высота установки над уровнем моря не более 1000 м.

Трансформаторы трехфазные масляные Трехфазные масляные силовые трансформаторы ТМГ предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии в условиях наружной или внутренней установки умеренного (от плюс 40 о. С до минус 45 о. С) или холодного (от плюс 40 о. С до минус 60 о. С) климата. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде. Высота установки над уровнем моря не более 1000 м.

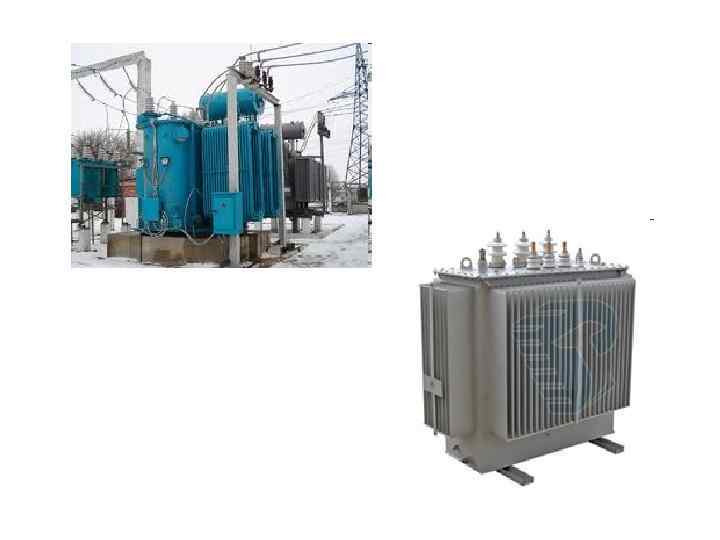

Трансформатор TM-6300

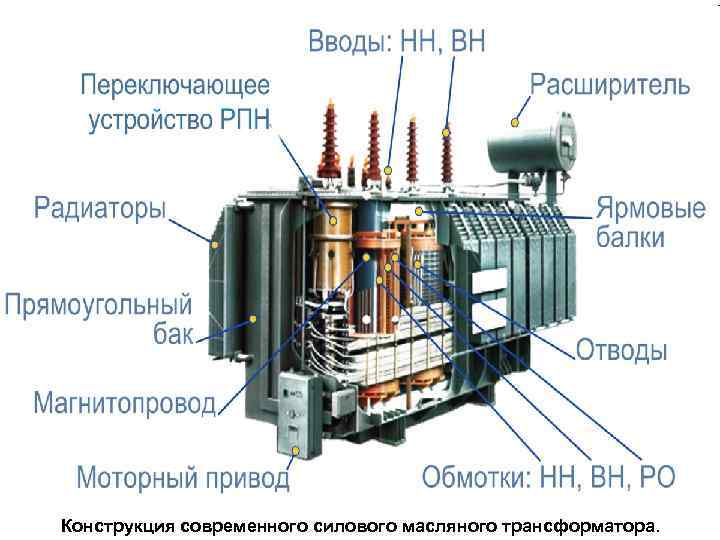

Конструкция современного силового масляного трансформатора.
