Сигнализаторы горючих и токсичных газов Сигнализаторы горючих и токсичных газов

СИГНАЛИЗАТОРЫ НА СН Пр-во ФГУП «Алмаз» Газотрон-С СИКЗ Система индивидуального контроля загазованности СИКЗ предназначена СИГНАЛИЗАТОРЫ НА СН Пр-во ФГУП «Алмаз» Газотрон-С СИКЗ Система индивидуального контроля загазованности СИКЗ предназначена для непрерывного автоматического контроля содержания топливных газов (природного по ГОСТ 5542 -87, углеводородных сжиженных газов (по ГОСТ 20448 -90) и выдачи звуковой и световой сигнализации о превышении установленного значения концентраций газов во невзрывоопасных зонах производственных, административных и жилых помещениях, котельных и прекращении подачи газа в случае превышения установленного значения концентрации горючих газов. Наименование параметра Значение порог срабатывания, % НКПР 10 пределы абсолютной погрешности, % НКПР ± 5 время срабатывания, с, не более 15 время прогрева, мин, не более 3 уровень звукового сигнала д. Б, не менее 70 напряжение питания переменным током, частотой 50± 1 Гц, В 220 ± 22 потребляемая мощность, ВА, не более 5, 5 время работы без контроля и регулировки порога срабатывания, лет, не менее 1 средний срок службы в рабочих условиях применения, лет, не менее 8 стандартная длина провода до дополнительного устройства, м 10

Пр-во ООО «ЦИТ-ПЛЮС» СЗ-1 Сигнализаторы загазованности природным газом СЗ-1 цифровые могут также использоваться: Для Пр-во ООО «ЦИТ-ПЛЮС» СЗ-1 Сигнализаторы загазованности природным газом СЗ-1 цифровые могут также использоваться: Для управления дополнительными устройствами, способными воспринимать сигналы, вырабатываемые сигнализаторами. В качестве светового и звукового индикатора сигналов внешних датчиков пороговых состояний параметров, сигнала о нарушении соединений с клапаном, подключённым к сигнализатору. Наименование параметра или характеристики Значение СЗ-1 -1 Г | СЗ-1 -2 Г 1 Напряжение питания переменного тока частотой (50± 1) Гц, В КЗГЭМ- У 220 2 Потребляемая мощность, ВА, не более 10 3 Концентрация газа, вызывающая срабатывание сигнализаторов, % НКПР: а) для однопороговых сигнализаторов: по уровню "Порог" б) для двухпороговых сигнализаторов: по уровню "1 Порог" по уровню "2 Порог" 10 - 10 20 4 Предел допускаемой основной абсолютной погрешности, % НКПР ± 5 5 Предел допускаемой основной абсолютной погрешности срабатывания порогового устройства, приведённой ко входу, % НКПР ± 1 6 Изменение погрешности срабатывания порогового устройства за 24 ч, % НКПР ± 0, 5 7 Уровень звукового давления по оси звукового излучателя на расстоянии 1 м (при уровне постороннего шума не более 50 д. Б), д. Б, не менее 70 8 Длина проводов при подключении внешнего устройства, м, не более 15 9 Габаритные размеры, мм, не более 10 Масса, кг, не более 200 х100 х60 0, 6

Пр-во ФГУП «Аналитприбор» СГГ-6 М Сигнализатор горючих газов СГГ 6 М предназначен для непрерывного Пр-во ФГУП «Аналитприбор» СГГ-6 М Сигнализатор горючих газов СГГ 6 М предназначен для непрерывного автоматического контроля содержания топливных газов (природного по ГОСТ 5542 -87, углеводородных сжиженных газов (по ГОСТ 20448 -90) и выдачи звуковой и световой сигнализации о превышении установленного значения концентраций газов во невзрывоопасных зонах производственных, административных и жилых помещениях, котельных и прекращении подачи газа в случае превышения установленного значения концентрации горючих газов. Характеристики Абсолютная погрешность, % НКПР, не более Время срабатывания сигнализации, с не более 15 Рабочий температурный диапазон, °С 0…+50 220 В, 50 Гц Потребляемая мощность, ВА, не более 10 Габаритные размеры, мм, не более: БСП 2 блок датчика 132 х166 х53 132 х122 х53 132 х70 х42 Масса, кг, не более: КЭГ-9720 (НЗ) 5 Напряжение питания, В КЭГ-9720 (НО) Значения 0, 85 Модификация выход на клапан 220 В (Ду=20; 25; 32; 40; 50 мм) выход на клапан 40 В (Ду=15; 20; 25 мм) дублирующие контакты 220 В, 2, 5 А СГГ 6 М-П 10(-П 20) + + + СГГ 6 М-П 10 С(-П 20 С) + - + + + СГГ 6 М-П 10 Н(-П 20 Н) - + + СГГ 6 М-В 10(-В 20) - - + звуковая сигнализац ия световая сигнализац ия

Пр-во «Seitron» Италия RGD MET MP 1 EVG Предназначен для автоматического контроля содержания метана Пр-во «Seitron» Италия RGD MET MP 1 EVG Предназначен для автоматического контроля содержания метана (CH 4) в атмосфере, звуковой и световой сигнализации превышения предельно допустимых концентраций газа и выдаче управляющего сигнала на исполнительные устройства, перекрывающие подачу газа. Световая индикация (зеленый - включено, красный - реле сработало, желтый неисправность) и звуковая тревога 85 д. Б. Напряжение питания, В Потребляемая мощность, ВА Выход Чувствительность датчика Рабочая температура, С Степень защиты Габаритные размеры, мм Масса, кг Срок службы датчика, лет 230 3 Реле 6 А, 250 В 20 % НКПР (10 % НКПР по запросу) 0 …+40 IP 40 148 х84 х40 0, 3 5

СИГНАЛИЗАТОРЫ НА СО Пр-во ООО «ЦИТ-ПЛЮС» СЗ-2 Сигнализаторы загазованности угарным газом СЗ-2 предназначены непрерывного СИГНАЛИЗАТОРЫ НА СО Пр-во ООО «ЦИТ-ПЛЮС» СЗ-2 Сигнализаторы загазованности угарным газом СЗ-2 предназначены непрерывного автоматического контроля содержания моноксида углерода (CO) в воздухе котельных, других производственных и коммунально-бытовых помещений с выдачей, в случае возникновения опасной концентрации, световой и звуковой сигнализации и электрического сигнала на внешние устройства с целью перекрытия трубопровода подачи газа. Сигнализаторы предназначены, прежде всего, для работы в системах контроля загазованности САКЗ-МК, но могут использоваться и в составе других аналогичных систем. Наименование параметра 1 Значение СЗ-2 -2 В 2 1 Напряжение питания переменного тока частотой (50± 1) Гц, В 220 2 Потребляемая мощность, ВА, не более 10 3 Концентрация оксида углерода, вызывающая срабатывание сигнализаторов по уровням, мг/м 3: а) "1 Порог" б) "2 Порог" 20 100 4 Пределы допускаемой абсолютной погрешности сигнализаторов Dx, мг/м 3: а) для уровня срабатывания сигнализации "1 Порог" б) для уровня срабатывания сигнализации "2 Порог" ± 5 ± 25 5 Сигнализаторы обеспечивают свои технические характеристики в пределах норм, установленных в ТУ, по истечении времени установления рабочего режима, равного, мин 60 6 Время срабатывания сигнализаторов, с, не более 50 7 Время автоматической работы сигнализаторов без технического обслуживания с применением внешних средств и без вмешательства оператора, ч, не менее 720 8 Габаритные размеры, мм, не более 9 Масса, кг, не более 190 х110 х60 0, 7

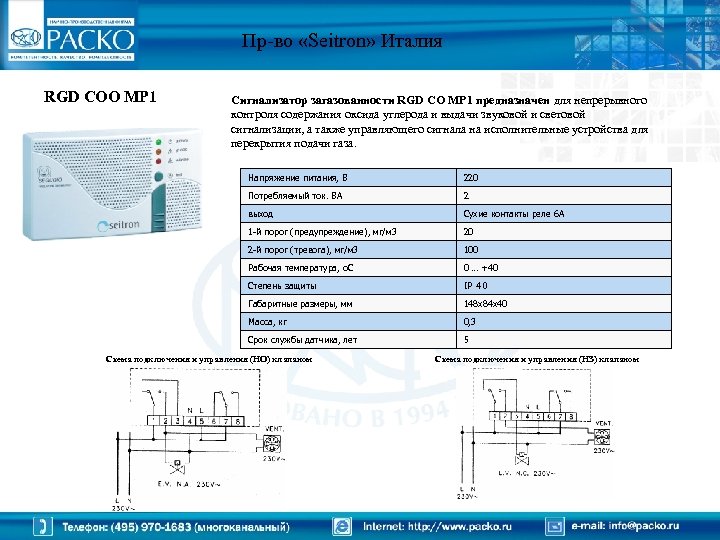

Пр-во «Seitron» Италия RGD COO MP 1 Сигнализатор загазованности RGD CO MP 1 предназначен Пр-во «Seitron» Италия RGD COO MP 1 Сигнализатор загазованности RGD CO MP 1 предназначен для непрерывного контроля содержания оксида углерода и выдачи звуковой и световой сигнализации, а также управляющего сигнала на исполнительные устройства для перекрытия подачи газа. Напряжение питания, В 220 Потребляемый ток. ВА 2 выход Сухие контакты реле 6 А 1 -й порог (предупреждение), мг/м 3 20 2 -й порог (тревога), мг/м 3 100 Рабочая температура, о. С 0 … +40 Степень защиты IP 40 Габаритные размеры, мм 148 х84 х40 Масса, кг 0, 3 Срок службы датчика, лет 5 Схема подключения и управления (НО) клапаном Схема подключения и управления (НЗ) клапаном

Пр-во ФГУП «Аналитприбор» СОУ-1 Сигнализатор окиси углерода СОУ-1 предназначен: для выдачи сигнализации о превышении Пр-во ФГУП «Аналитприбор» СОУ-1 Сигнализатор окиси углерода СОУ-1 предназначен: для выдачи сигнализации о превышении установленных значений массовой концентрации оксида углерода в воздухе. Область применения: в помещениях котельных; в жилом секторе коммунального хозяйства, а также в шахтах, колодцах, на автостоянках, в крытых гаражах и на других объектах, где возможно выделение и скопление угарного газа. Принцип работы сигнализатора - электрохимический. Способ забора пробы - диффузионный. Тип сигнализатора - стационарный. Характеристики Стандартная установка порогов, мг/м 3 Относительная погрешность срабатывания, %, не более Срабатывание “сухих” контактов реле при достижении пороговых концентраций Рабочий температурный диапазон, ° С Напряжение питания, В Значения 1 -й порог - 20 2 -й порог - 100 ± 25 1 -й порог - одна группа 2 -й порог - две группы 0 - +50 220 Потребляемая мощность, ВА, не более 5 Время прогрева, мин, не более 60 Время срабатывания сигнализации, с , не более 45 Габаритные размеры, мм, не более: 220 х125 х90 Масса, кг, не более: 1, 2 Срок службы прибора, лет, не менее: 10

Сигнализаторы токсичных и горючих газов Пр-во ФГУП «Аналитприбор» СТГ-1 Сигнализатор токсичных и горючих газов Сигнализаторы токсичных и горючих газов Пр-во ФГУП «Аналитприбор» СТГ-1 Сигнализатор токсичных и горючих газов СТГ-1 для выдачи сигнализации о превышении установленных значений объемной доли горючих газов и массовой концентрации оксида углерода в воздухе, а также управляющего сигнала на исполнительные устройства для перекрытия подачи газа Область применения: установка в помещении котельных различной мощности, работающих на сжиженном и природном газах, а также в невзрывоопасных зонах других производственных, административных и жилых помещений. Способ забора пробы - диффузионный Принцип работы термохимический (на горючий газ), электрохимический (на СО) Характеристики Значения Количество датчиков: по горючему газу (выносные) По оксиду углерода (СО) (встроенный) 1 или 2 1 Стандартная установка порогов: По горючему газу, % НКПР (по метану) По оксиду углерода (СО), мг/м 3: 1 -й порог 2 -й порог 10± 5 или 20± 5 100± 25 Время срабатывания сигнализации, с, не более По горючему газу По оксиду углерода (СО) 15 45 Время прогрева, мин, не более 60 Температура окружающей среды, ° С 0… +50 Длина кабеля связи между сигнализатором и датчиком по горючему газу, м До 200 Габаритные размеры, мм, не более. Для блока датчика. Для блока питания и сигнализации 70 х130 х40240 х200 х70 Питание. В 220

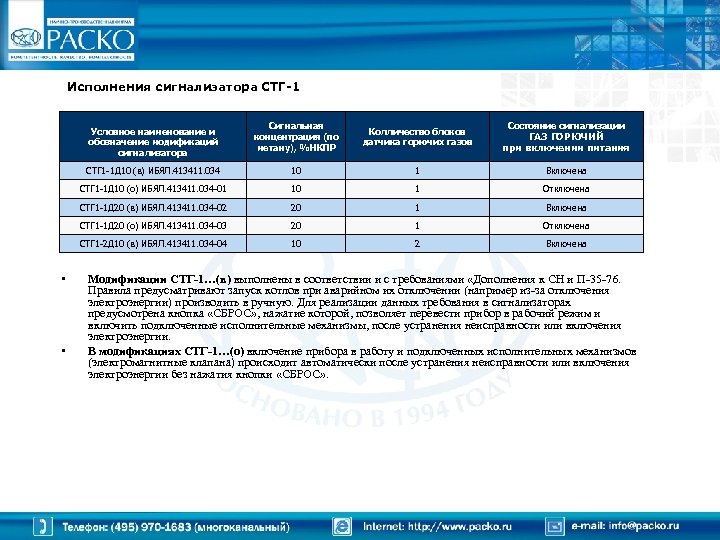

Исполнения сигнализатора СТГ-1 Сигнальная концентрация (по метану), %НКПР Колличество блоков датчика горючих газов Состояние Исполнения сигнализатора СТГ-1 Сигнальная концентрация (по метану), %НКПР Колличество блоков датчика горючих газов Состояние сигнализации ГАЗ ГОРЮЧИЙ при включении питания СТГ 1 -1 Д 10 (в) ИБЯЛ. 413411. 034 10 1 Включена СТГ 1 -1 Д 10 (о) ИБЯЛ. 413411. 034 -01 10 1 Отключена СТГ 1 -1 Д 20 (в) ИБЯЛ. 413411. 034 -02 20 1 Включена СТГ 1 -1 Д 20 (о) ИБЯЛ. 413411. 034 -03 20 1 Отключена СТГ 1 -2 Д 10 (в) ИБЯЛ. 413411. 034 -04 10 2 Включена Условное наименование и обозначение модификаций сигнализатора • • Модификации СТГ-1…(в) выполнены в соответствии и с требованиями «Дополнения к СН и П-35 -76. Правила предусматривают запуск котлов при аварийном их отключении (например из-за отключения электроэнергии) производить в ручную. Для реализации данных требования в сигнализаторах предусмотрена кнопка «СБРОС» , нажатие которой, позволяет перевести прибор в рабочий режим и включить подключенные исполнительные механизмы, после устранения неисправности или включения электроэнергии. В модификациях СТГ-1…(о) включение прибора в работу и подключенных исполнительных механизмов (электромагнитные клапана) происходит автоматически после устранения неисправности или включения электроэнергии без нажатия кнопки «СБРОС» .

Системы загазованности Пр-во ООО «ЦИТ-ПЛЮС» САКЗ Составная часть системы СИСТЕМА АВТОМАТИЧЕСКОГО КОНТРОЛЯ ЗАГАЗОВАННОСТИ (САКЗ) Системы загазованности Пр-во ООО «ЦИТ-ПЛЮС» САКЗ Составная часть системы СИСТЕМА АВТОМАТИЧЕСКОГО КОНТРОЛЯ ЗАГАЗОВАННОСТИ (САКЗ) Назначение: Модульная система автоматического контроля загазованности САКЗ-МК предназначена для непрерывного автоматического контроля содержания топливного углеводородного (Cn. Hm; далее - природного) и угарного (моноксида углерода CO) газов в воздухе помещений c выдачей световой и звуковой сигнализации и перекрытием подачи газа в предаварийных ситуациях. Область применения: обеспечение безопасной эксплуатации газовых котлов, газонагревательных приборов и другой газоиспользующей аппаратуры в котельных, газоперекачивающих станциях, производственных и бытовых помещениях. Модификация системы САКЗ-МК-1 САКЗ-МК-2 САКЗ-МК-3 СЗ-1 -n. Г Сигнализатор загазованности моноксидом углерода (CO) - СЗ-2 -2 Д(В) Блок сигнализации и управления - БСУ-К Сигнализатор загазованности природным газом Клапан запорный газовый (одного из перечисленных исполнений по согласованию с заказчиком) КЗГЭМ-xx НД, КЗГЭМ-И-xx НД*, КЗГЭМ-xx СД*, КЗГЭМ-И-xx СД* КЗГЭМ-xx НД, КЗГЭМ-И-xx НД*, КЗГЭМ-xx СД*, КЗГЭМ-И-xx СД* КЗГЭМ-И-xx НД, КЗГЭМ-И-xx СД* Дополнительные (дублирующие) сигнализаторы загазованности СЗ-1 -n. Г* - моноксидом углерода - СЗ-2 -2 Д(В)* Выносной диспетчеркий пульт - ПДС* ПД - природным газом

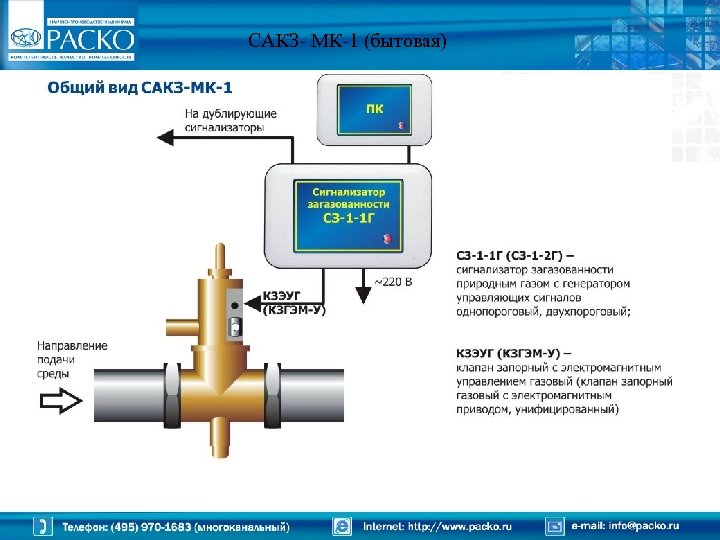

САКЗ- МК-1 (бытовая) САКЗ- МК-1 (бытовая)

САКЗ- МК-2 САКЗ- МК-2

САКЗ- МК-3 (с диспетчеризацией) САКЗ- МК-3 (с диспетчеризацией)

Переносные сигнализаторы Пр-во ФГУП «Аналитприбор» СГГ-20 Характеристики Значения Примечание Диапазон измерения, % НКПР или Переносные сигнализаторы Пр-во ФГУП «Аналитприбор» СГГ-20 Характеристики Значения Примечание Диапазон измерения, % НКПР или % об. (0 – 50) или (0 - 2, 5) см. дополнительные тех. данные Диапазон показаний, % НКПР или % об. (0 – 100) или (0 - 9, 99) Стандартная установка порогов, % НКПР (% об. ) 7; 12 (0, 5; 1, 0) Основная абсолютная погрешность, % НКПР (% об. ) ± 5 (± 0, 25) Время срабатывания сигнализации, с, не более Тип газоанализатора - индивидуальный. Принцип работы - термохимический. 15 Световая и звуковая Время непрерывной работы без подзарядки, ч 9 при емкости аккумулятора 0, 9 Ач Масса, кг Условное обозначение 0, 3 Срок службы, лет, не менее Климатическо Температурный е исполнение диапазон, о. С Контролируемые газы Единица измерени я СГГ-20 УХЛ 1. 1 -20 - +50 см. приложение %НКПР СГГ-20 Н УХЛ 1. 1 -40 - +50 см. приложение %НКПР СГГ-20 М УХЛ 1. 1 -20 - +50 метан М 1. 1 -20 - +50 см. приложение УХЛ 1. 1 -20 - +50 см. приложение %НКПР СГГ-20 -01 М УХЛ 1. 1 -20 - +50 метан % об. СГГ-20 -02 УХЛ 1. 1 -20 - +50 см. приложение %НКПР СГГ-20 -02 Н УХЛ 1. 1 -40 - +50 см. приложение %НКПР СГГ-20 -02 М УХЛ 1. 1 -20 - +50 метан УХЛ 1. 1 -20 - +50 см. приложение %НКПР встроенный ТХД (ИБЯЛ. 413226. 051) корпус 162 х67 х46 БД (ИБЯЛ. 413226. 064) выносной на кабеле 1, 5 м корпус 162 х67 х46 БД h=305, d=15 БД (ИБЯЛ. 413226. 064 -01) выносной на кабеле 5 или 10 м корпус 162 х67 х46 БД h=85, d=15 БД (ИБЯЛ. 413226. 064) выносной на кабеле 1 м корпус 162 х67 х46 БД h=85, d=15 % об. СГГ-20 -03 К Габаритные размеры, мм %НКПР СГГ-20 -01 Конструктивное исполнение % об. СГГ-20 Р 10

Пр-во «Seitron» Италия CHEMIST (КЕМИСТ) производится в трех модификациях: AS 0 620 A: CHEMIST Пр-во «Seitron» Италия CHEMIST (КЕМИСТ) производится в трех модификациях: AS 0 620 A: CHEMIST (КЕМИСТ) 200 Газоанализатор сгорания с ЖК-дисплеем и встроенным принтером. Измеряемые параметры: 02, CO, температура дымовых газов, температура воздуха, давление в газоходе. Вычисляемые параметры: CO 2, коэффициент избытка воздуха, к. п. д. , разность температур, потери в газоходе. AS 0 625 A: CHEMIST (КЕМИСТ) 200 PLUS Газоанализатор сгорания с ЖК-дисплеем и встроенным принтером. Измеряемые параметры: 02, CO, температура дымовых газов, температура воздуха, давление в газоходе. Вычисляемые параметры: CO 2, коэффициент избытка воздуха, к. п. д. , разность температур, потери в газоходе. Возможность расширения до трех ячеек. AS 0 630 A: CHEMIST (КЕМИСТ) 300 Газоанализатор сгорания с ЖК-дисплеем и встроенным принтером и тремя ячейками для измерения O 2, CO, NOx. Измеряемые параметры: 02, CO, NO температура дымовых газов, температура воздуха, давление в газоходе. Вычисляемые параметры: CO 2, NOx, коэффициент избытка воздуха, к. п. д. , разность температур, потери в газоходе. Самодиагностика проверка всех функций устройства и работы внутренних датчиков с последующей индикацией возможных неисправностей Тип горючего программирование до 10 видов Источник питания сменная батарея высокой емкости, перезаряжаемая от внешнего источника питания Время зарядки батарей 2 часа - 90% Автономная работа устройства 9 часов непрерывной работы (без печати) Принтер встроенный на 24 колонки, печать на обычной бумаге Источник питания принтера аккумуляторы анализатора Графический дисплей Размер 42 х60 мм с фоновой подсветкой Рабочая температура от -5°С до +45 °С (до +50°С кратковременно) Температура хранения от -20 до +60°С Габаритные размеры газоанализатора 307 х 105 х 96 мм Вес нетто 1, 1 кг

Контактная информация НПФ «РАСКО» Офис: 125464, г. Москва, ул. Митинская, д. 12 Тел. /факс: Контактная информация НПФ «РАСКО» Офис: 125464, г. Москва, ул. Митинская, д. 12 Тел. /факс: (495) 970 -16 -83 (многоканальный) Электронная почта: info@packo. ru Сайт: www. packo. ru
