СИБИРСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТЕЛЕКОММУНИКАЦИЙ И ИНФОРМАТИКИ Управление телекоммуникационными

СИБИРСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТЕЛЕКОММУНИКАЦИЙ И ИНФОРМАТИКИ Управление телекоммуникационными сетями

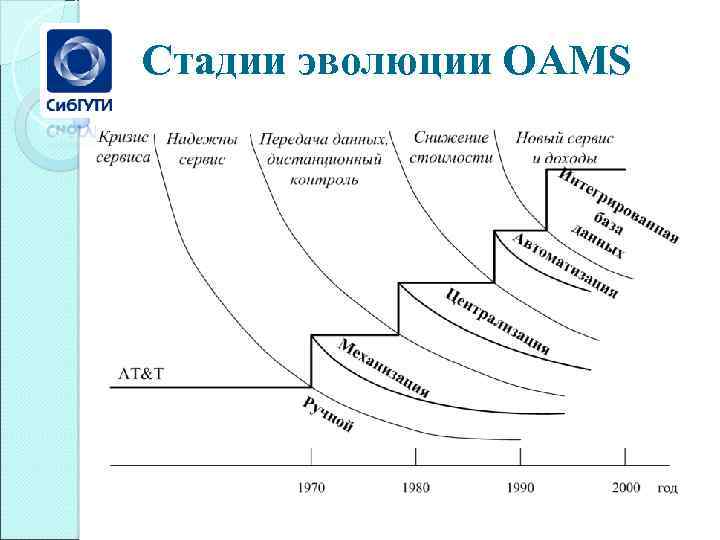

Стадии эволюции OAMS

Схема взаимодействия сети TMN и электросвязи

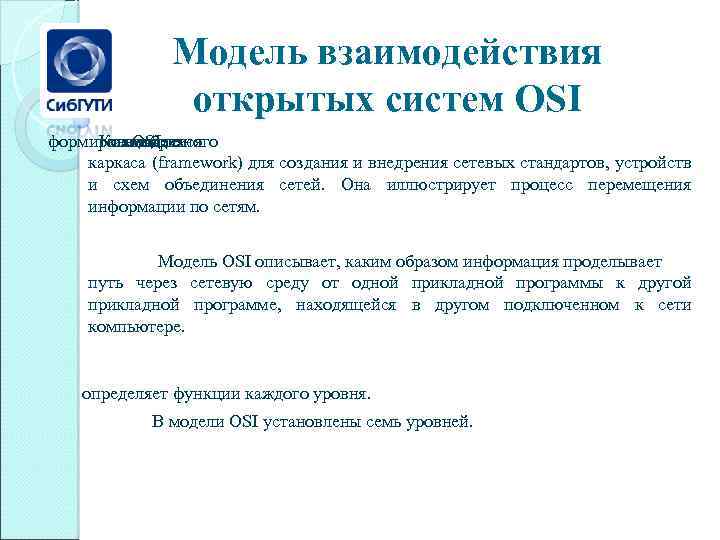

Модель взаимодействия открытых систем OSI формировании Концепция заключается своеобразного модели OSI в каркаса (framework) для создания и внедрения сетевых стандартов, устройств и схем объединения сетей. Она иллюстрирует процесс перемещения информации по сетям. Модель OSI описывает, каким образом информация проделывает путь через сетевую среду от одной прикладной программы к другой прикладной программе, находящейся в другом подключенном к сети компьютере. определяет функции каждого уровня. В модели OSI установлены семь уровней.

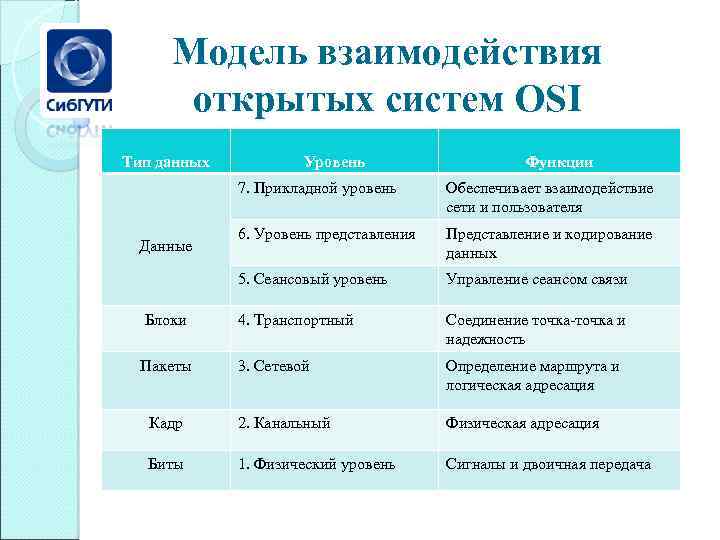

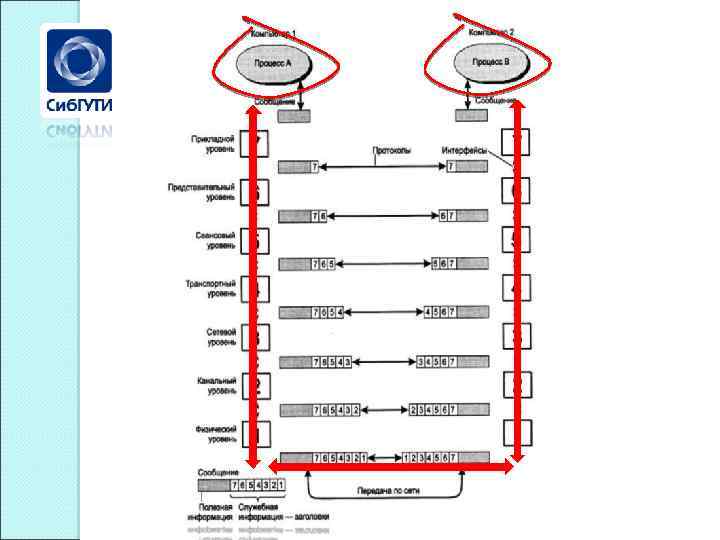

Модель взаимодействия открытых систем OSI Тип данных Уровень Функции 7. Прикладной уровень Обеспечивает взаимодействие сети и пользователя 6. Уровень представления Представление и кодирование данных 5. Сеансовый уровень Управление сеансом связи 4. Транспортный Соединение точка-точка и надежность 3. Сетевой Определение маршрута и логическая адресация Кадр 2. Канальный Физическая адресация Биты 1. Физический уровень Сигналы и двоичная передача Данные Блоки Пакеты

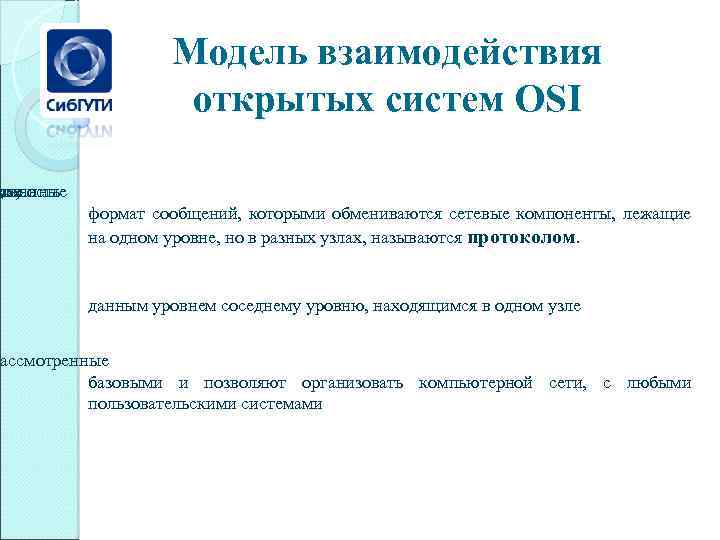

Модель взаимодействия открытых систем OSI щие ельность зованные ла, формат сообщений, которыми обмениваются сетевые компоненты, лежащие на одном уровне, но в разных узлах, называются протоколом. данным уровнем соседнему уровню, находящимся в одном узле Рассмотренные базовыми и позволяют организовать компьютерной сети, с любыми пользовательскими системами

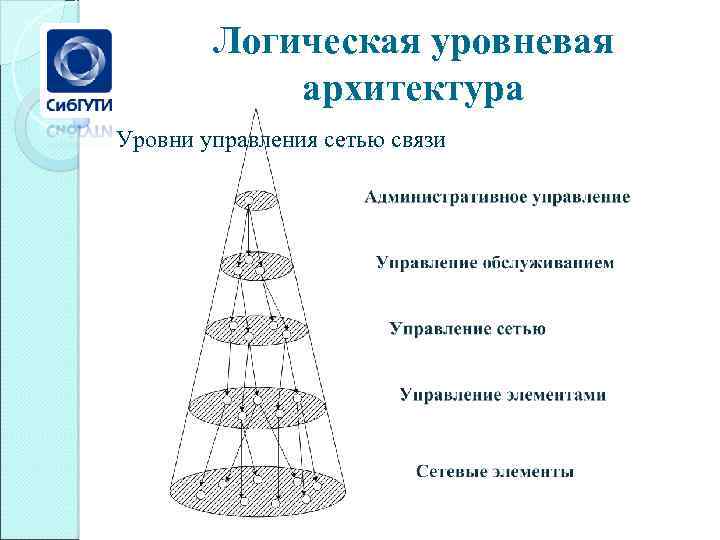

Логическая уровневая архитектура Уровни управления сетью связи

Функциональная архитектура Пример функциональной архитектуры операционной системы

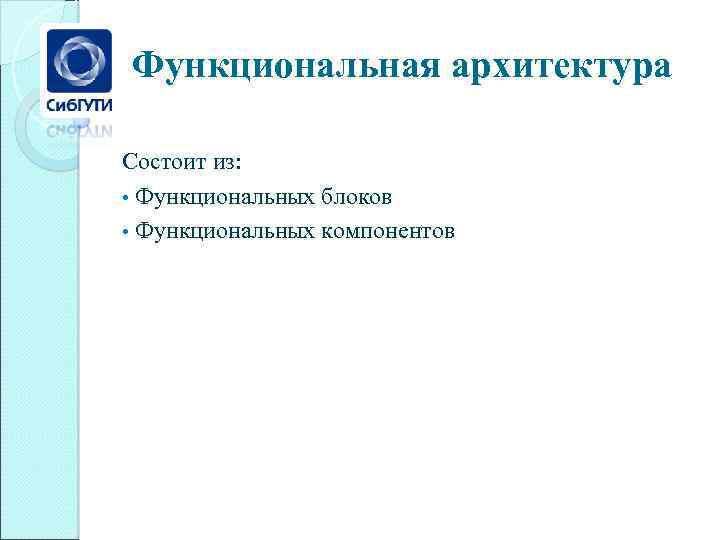

Функциональная архитектура Состоит из: • Функциональных блоков • Функциональных компонентов

Функциональная архитектура Функциональные блоки: 1. Функция операционной системы (OSF) OSF является ключевым элементом СУ. С технической точки зрения управление – это процесс сбора, обработки и хранения информации с целью принятия решений. Эти функции возлагаются на OS.

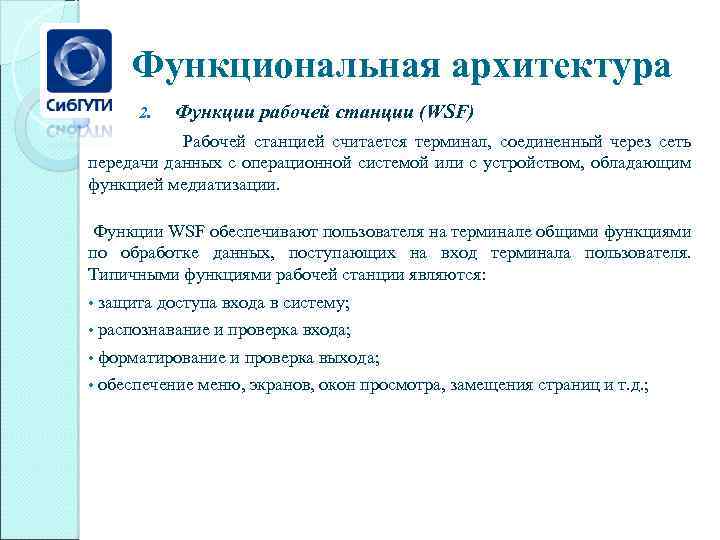

Функциональная архитектура 2. Функции рабочей станции (WSF) Рабочей станцией считается терминал, соединенный через сеть передачи данных с операционной системой или с устройством, обладающим функцией медиатизации. Функции WSF обеспечивают пользователя на терминале общими функциями по обработке данных, поступающих на вход терминала пользователя. Типичными функциями рабочей станции являются: • защита доступа входа в систему; • распознавание и проверка входа; • форматирование и проверка выхода; • обеспечение меню, экранов, окон просмотра, замещения страниц и т. д. ;

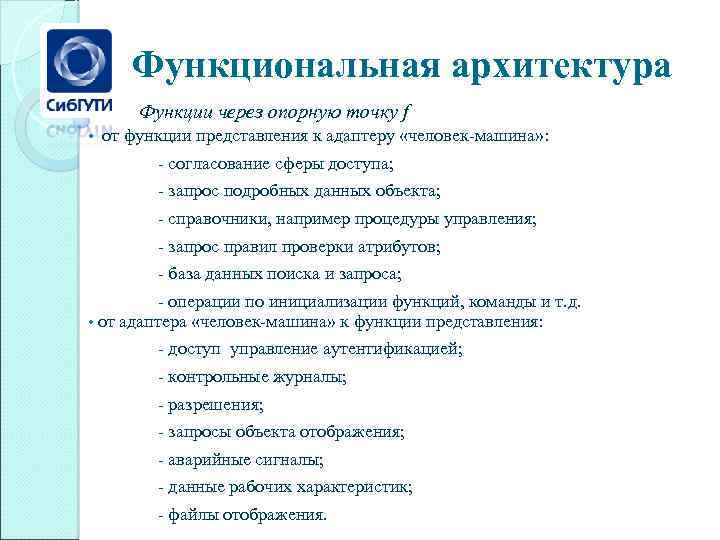

Функциональная архитектура Функции через опорную точку f • от функции представления к адаптеру «человек-машина» : - согласование сферы доступа; - запрос подробных данных объекта; - справочники, например процедуры управления; - запрос правил проверки атрибутов; - база данных поиска и запроса; - операции по инициализации функций, команды и т. д. • от адаптера «человек-машина» к функции представления: - доступ управление аутентификацией; - контрольные журналы; - разрешения; - запросы объекта отображения; - аварийные сигналы; - данные рабочих характеристик; - файлы отображения.

Функциональная архитектура 3. Функции медиатизации (MF) Медиатизация – это процесс в сети TMN, который воздействует на информацию, проходящую между функциями элементов сети (NEF) или функциями Q-адаптера (QAF) и функциями операционных систем (OSF), и обеспечивающих местную функциональность управления элементами сети. Медиатизация использует стандартные интерфейсы и может быть реализована в одном устройстве – медиаторе (MD) или распределена между элементами сети. Процессы, которые составляют медиатизацию, можно разделить на пять категорий основного процесса: 1. Процессы, включающие в себя преобразование информации между информационными моделями; 2. Процессы, включающие в себя взаимную работу протоколов высшего порядка; 3. Процессы, включающие в себя обработку данных; 4. Процессы, включающие в себя принятие решений; 5. Процессы, включающие в себя хранение данных.

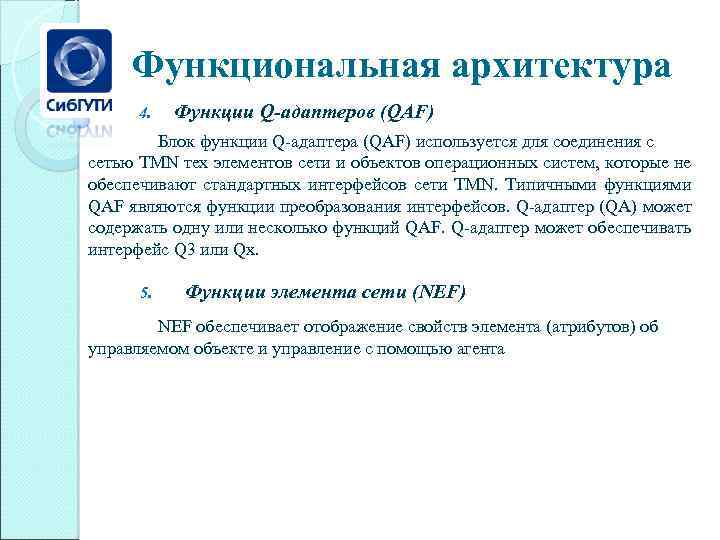

Функциональная архитектура 4. Функции Q-адаптеров (QAF) Блок функции Q-адаптера (QAF) используется для соединения с сетью TMN тех элементов сети и объектов операционных систем, которые не обеспечивают стандартных интерфейсов сети TMN. Типичными функциями QAF являются функции преобразования интерфейсов. Q-адаптер (QA) может содержать одну или несколько функций QAF. Q-адаптер может обеспечивать интерфейс Q 3 или Qx. 5. Функции элемента сети (NEF) NEF обеспечивает отображение свойств элемента (атрибутов) об управляемом объекте и управление с помощью агента

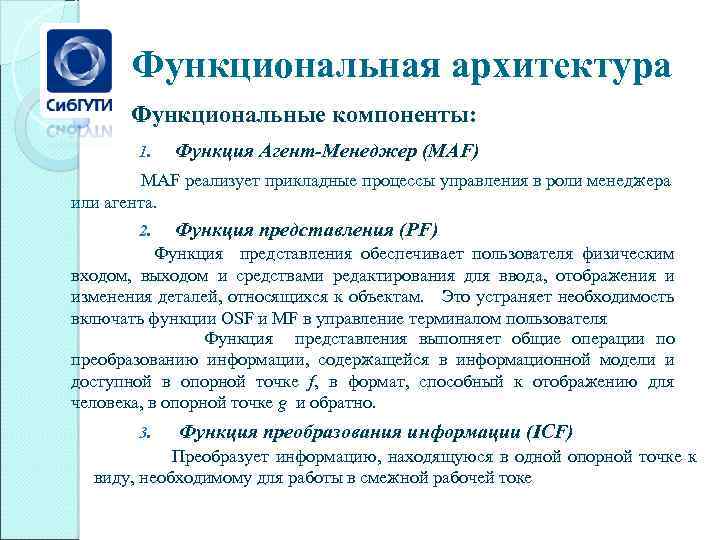

Функциональная архитектура Функциональные компоненты: 1. Функция Агент-Менеджер (MAF) MAF реализует прикладные процессы управления в роли менеджера или агента. 2. Функция представления (PF) Функция представления обеспечивает пользователя физическим входом, выходом и средствами редактирования для ввода, отображения и изменения деталей, относящихся к объектам. Это устраняет необходимость включать функции OSF и MF в управление терминалом пользователя Функция представления выполняет общие операции по преобразованию информации, содержащейся в информационной модели и доступной в опорной точке f, в формат, способный к отображению для человека, в опорной точке g и обратно. 3. Функция преобразования информации (ICF) Преобразует информацию, находящуюся в одной опорной точке к виду, необходимому для работы в смежной рабочей токе

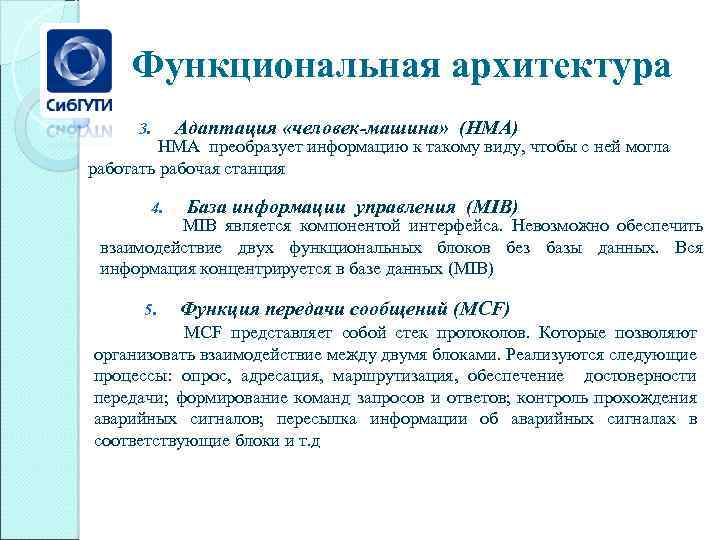

Функциональная архитектура 3. Адаптация «человек-машина» (HMA) HMA преобразует информацию к такому виду, чтобы с ней могла работать рабочая станция 4. База информации управления (MIB) MIB является компонентой интерфейса. Невозможно обеспечить взаимодействие двух функциональных блоков без базы данных. Вся информация концентрируется в базе данных (MIB) 5. Функция передачи сообщений (MCF) MCF представляет собой стек протоколов. Которые позволяют организовать взаимодействие между двумя блоками. Реализуются следующие процессы: опрос, адресация, маршрутизация, обеспечение достоверности передачи; формирование команд запросов и ответов; контроль прохождения аварийных сигналов; пересылка информации об аварийных сигналах в соответствующие блоки и т. д

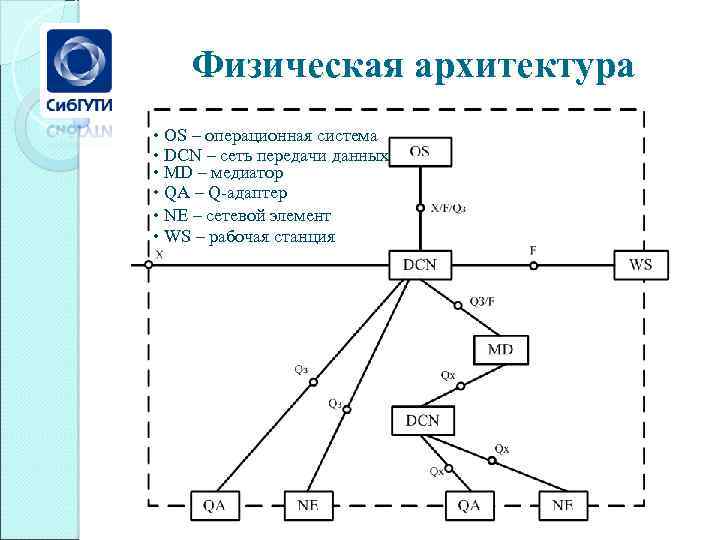

Физическая архитектура • OS – операционная система • DCN – сеть передачи данных • MD – медиатор • QA – Q-адаптер • NE – сетевой элемент • WS – рабочая станция

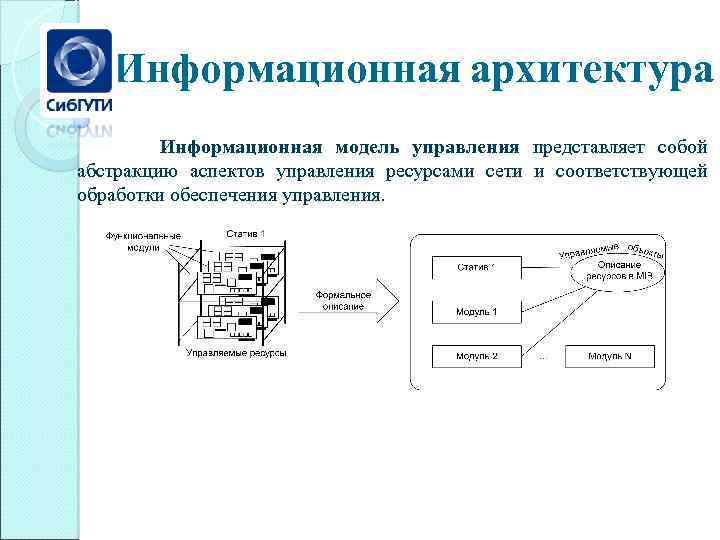

Информационная архитектура Информационная модель управления представляет собой абстракцию аспектов управления ресурсами сети и соответствующей обработки обеспечения управления.

Информационная архитектура Согласно модели ВОС описание управляемого объекта осуществляется с помощью контура управляемого объекта (managed object boundary), в котором указываются характеристики объекта, доступные для управления, в частности • атрибуты, которые описывают свойства объекта; • операции, которые могут выполняться на объекте; • поведение или режим работы объекта, которые задаются согласно операции; • сообщения или уведомления, которые выдаются объектом.

Информационная архитектура Управление в концепции OSI осуществляется с помощью модели взаимодействия Агент - Менеджер

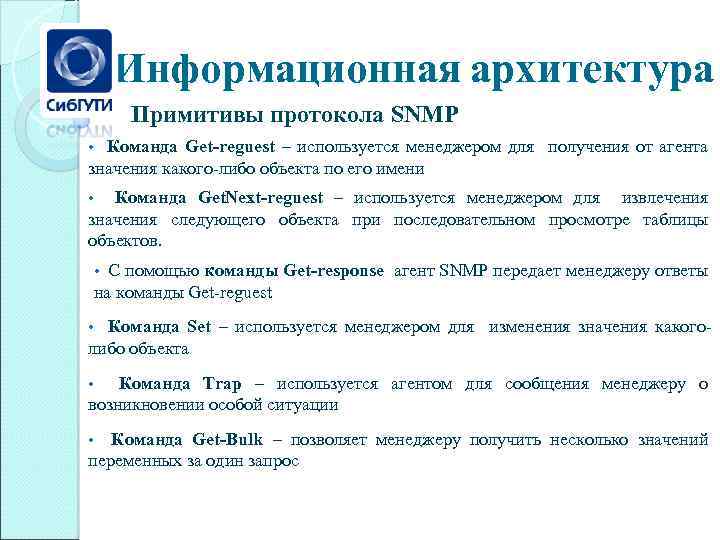

Информационная архитектура Примитивы протокола SNMP Команда Get-reguest – используется менеджером для получения от агента значения какого-либо объекта по его имени • Команда Get. Next-reguest – используется менеджером для извлечения значения следующего объекта при последовательном просмотре таблицы объектов. • С помощью команды Get-response агент SNMP передает менеджеру ответы на команды Get-reguest • Команда Set – используется менеджером для изменения значения какоголибо объекта • Команда Trap – используется агентом для сообщения менеджеру о возникновении особой ситуации • Команда Get-Bulk – позволяет менеджеру получить несколько значений переменных за один запрос •

Классы управляемых объектов Рекомендация МСЭ-Т М. 3100 определяет информационную модель управления TMN как совокупность классов управляемых объектов, содержащих основную информацию о сети, поэтому одним из ключевых понятий информационной модели управления является класс управляемых объектов (managed object class), под которым понимается множество управляемых объектов с идентичными атрибутами, операциями, сообщениями и сходным поведением/функционированием. Для формально-графического представления управляемых ресурсов с помощью класс управляемых объектов Рекомендации МСЭ-Т предлагают использовать диаграммы типа «сущность-связь» (entity - relations diagram). Достоинством данных диаграмм является возможность представления управляемых ресурсов в их взаимосвязи и взаимозависимости.

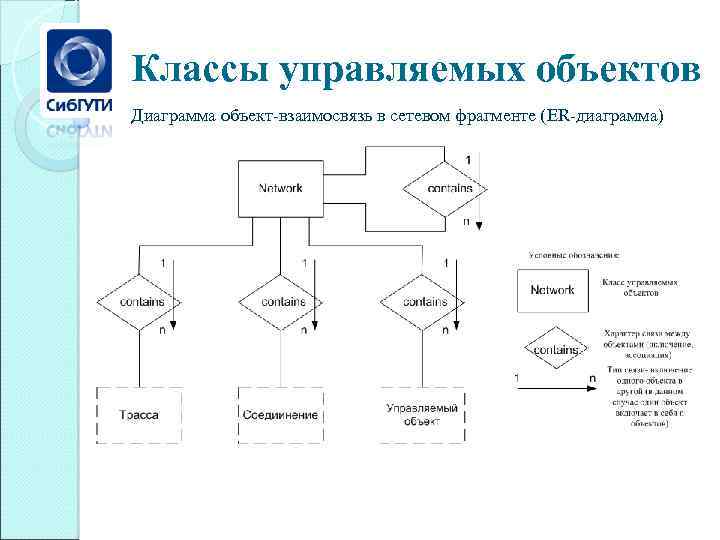

Классы управляемых объектов Диаграмма объект-взаимосвязь в сетевом фрагменте (ER-диаграмма)

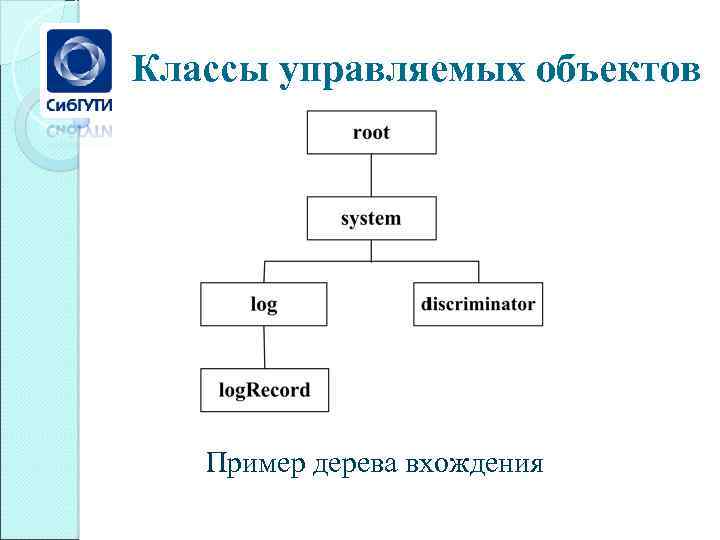

Классы управляемых объектов Пример дерева вхождения

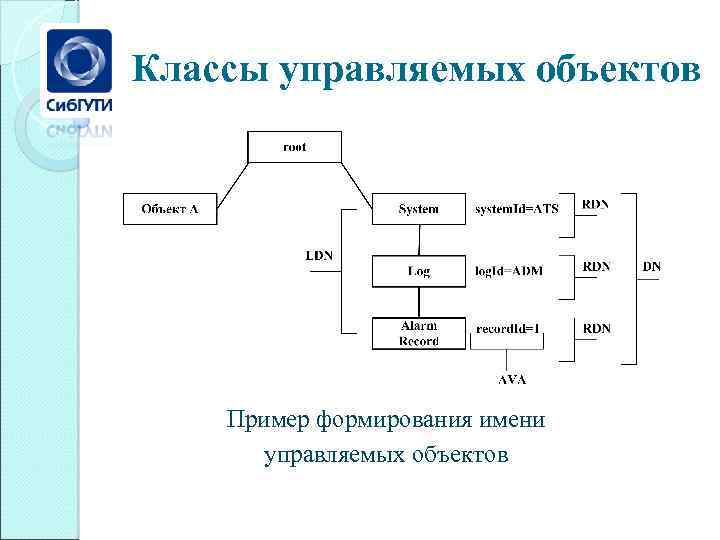

Классы управляемых объектов Пример формирования имени управляемых объектов

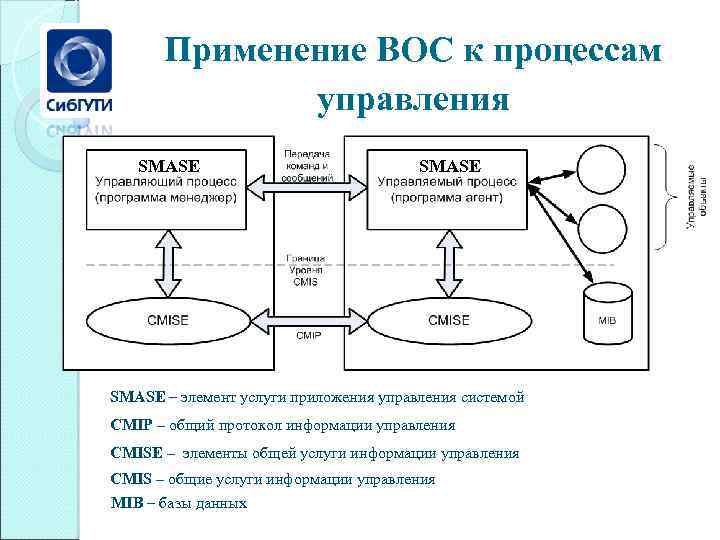

Применение ВОС к процессам управления SMASE – элемент услуги приложения управления системой CMIP – общий протокол информации управления CMISE – элементы общей услуги информации управления CMIS – общие услуги информации управления MIB – базы данных

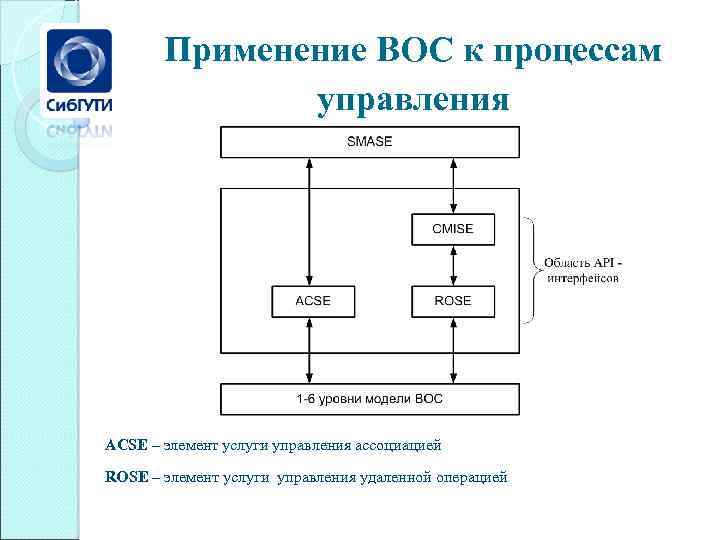

Применение ВОС к процессам управления ACSE – элемент услуги управления ассоциацией ROSE – элемент услуги управления удаленной операцией

Применение ВОС к процессам управления

Типовая структура бизнес-процессов компании связи

Структура современной OSS

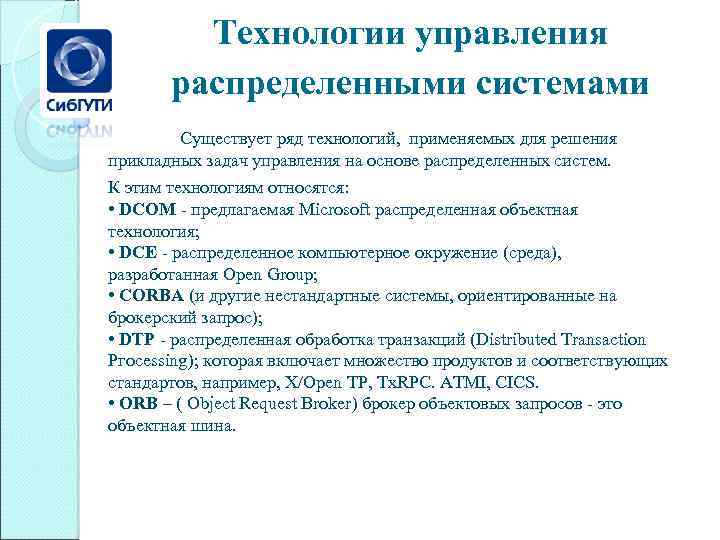

Технологии управления распределенными системами Существует ряд технологий, применяемых для решения прикладных задач управления на основе распределенных систем. К этим технологиям относятся: • DСОМ - предлагаемая Microsoft распределенная объектная технология; • DCE - распределенное компьютерное окружение (среда), разработанная Ореn Group; • CORВA (и другие нестандартные системы, ориентированные на брокерский запрос); • DТР - распределенная обработка транзакций (Distributed Transaction Ргоcessing); которая включает множество продуктов и соответствующих стандартов, например, Х/Oреn TP, Tx. RPC. ATMI, CICS. • ORB – ( Object Request Broker) брокер объектовых запросов - это объектная шина.

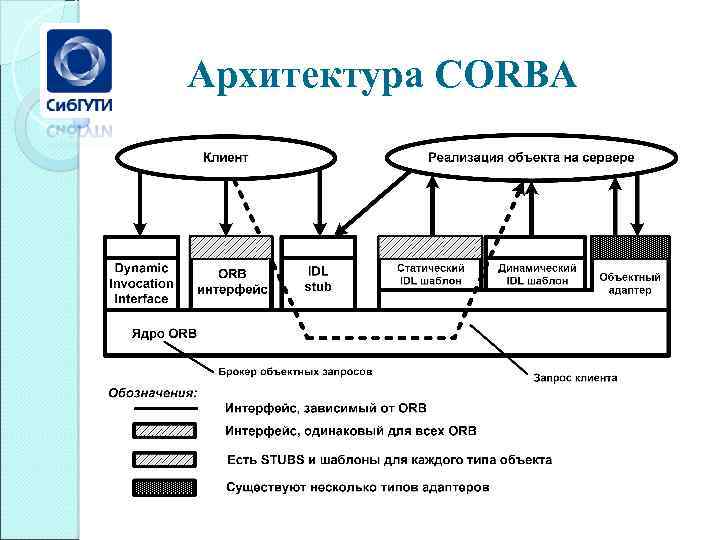

Архитектура CORBA

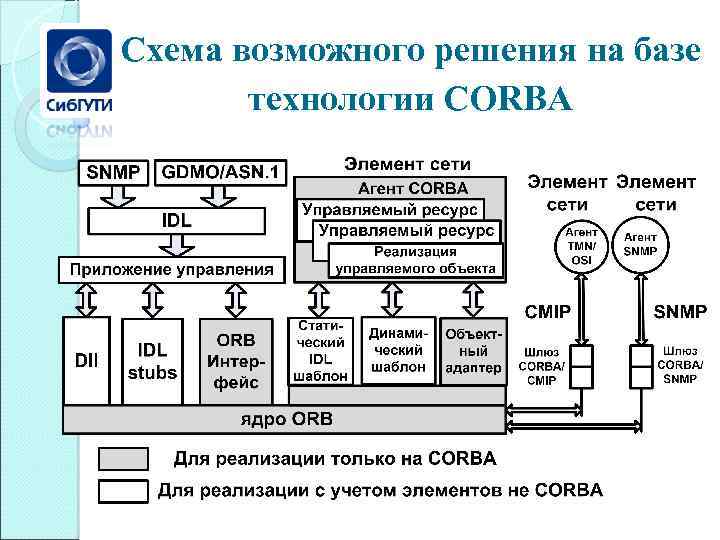

Схема возможного решения на базе технологии CORBA

Спасибо за внимание
