Сибирский федеральный университет Вопросы для проведения письменной контрольной работы : 1. До какого предела необходимо увеличить дальность действия РЛС если Hmax самолета=10 км? 2. РЛС кругового обзора имеет 2 режима вращения антенной системы 2 об/мин и 16 об/мин. При всех равных условиях на сколько изменится Добн. при переходе с одного режима вращения на другой? 3. Необходимая разрешающая способность по Д=50 м. Какова должна быть длительность зондирующего импульса РЛС? 4. к=175 град. Ширина диаграммы направленности антенной системы в азимутальной плоскости =4 град. Определить азимут цели?
Сибирский федеральный университет

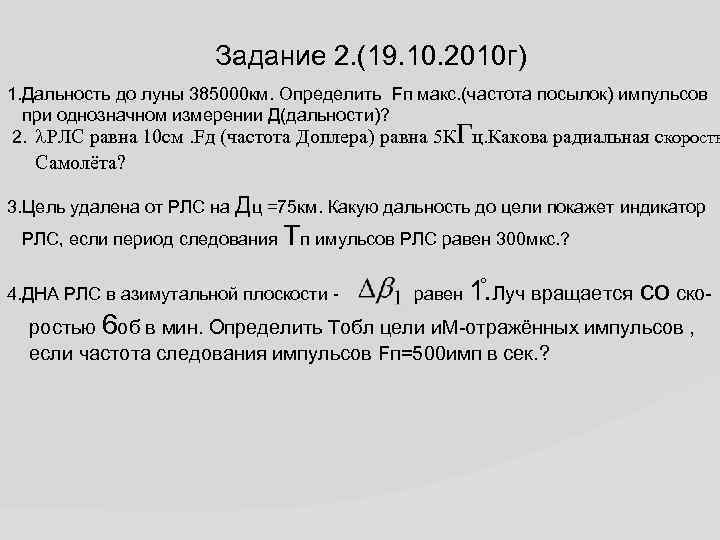

Задание 2. (19. 10. 2010 г) 1. Дальность до луны 385000 км. Определить Fп макс. (частота посылок) импульсов при однозначном измерении Д(дальности)? 2. l. РЛС равна 10 см. Fд (частота Доплера) равна 5 КГц. Какова радиальная скорость Самолёта? 3. Цель удалена от РЛС на Дц =75 км. Какую дальность до цели покажет индикатор РЛС, если период следования Тп имульсов РЛС равен 300 мкс. ? 4. ДНА РЛС в азимутальной плоскости - равен о 1. Луч вращается со ско- ростью 6 об в мин. Определить Тобл цели и. М-отражённых импульсов , если частота следования импульсов Fп=500 имп в сек. ?

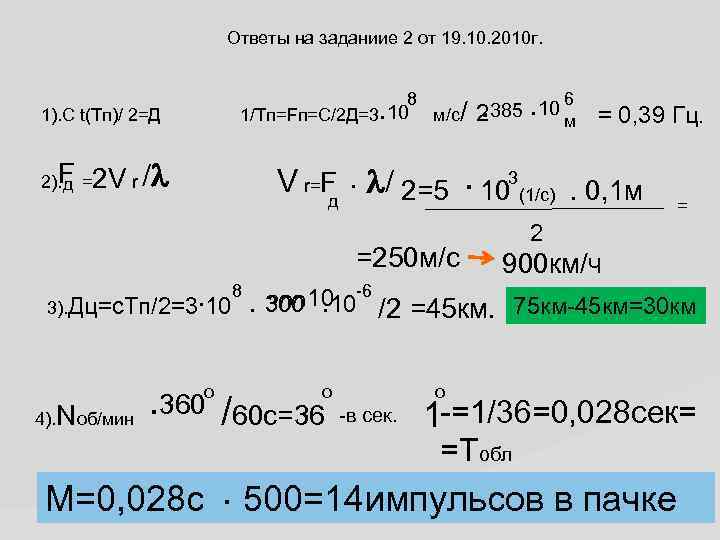

Ответы на заданиие 2 от 19. 10. 2010 г. . 108 1/Тп=Fп=С/2 Д=3 1). С t(Тп)/ 2=Д F 2). д =2 V r . 385. 10 6 м/с/ 2 м = 0, 39 Гц. V r=F. / 2=5. 103 (1/с). 0, 1 м д / =250 м/с = 2 900 км/ч . 108. 300. 1010 -6 /2 =45 км. 75 км-45 км=30 км. 3). Дц=с. Тп/2=3 4). Nоб/мин . 360 /60 с=36 о о о -в сек. 1 -=1/36=0, 028 сек= =Тобл М=0, 028 с. 500=14 импульсов в пачке
