Сибирский федеральный университет Военно-инженерный институт Военная кафедра Дисциплина «Военно-техническая подготовка» Групповое занятие Тема № 18 «Особенности построения радиолокационной системы опознавания» Занятие № 4 1
2 Имитатор КОС Ред. ССП и вращ. Упр. БПА Вч тракт НРЗ УИз РПУ VIIд ЗК VII (ГО) Шифр. Устр-во Изм. Ри Ап-ра Сопряж. РЛС ЗК VII (ОО, ИО) 1 К 2 К РПр. У VIIд УИз Изделие 6110 ЗК VII (ОО, ИО) f 2 f 3 КОС Дешифр. Устр-во ОО ОО ИО Б, Т АОС Блок ИО стыковки Б, Т

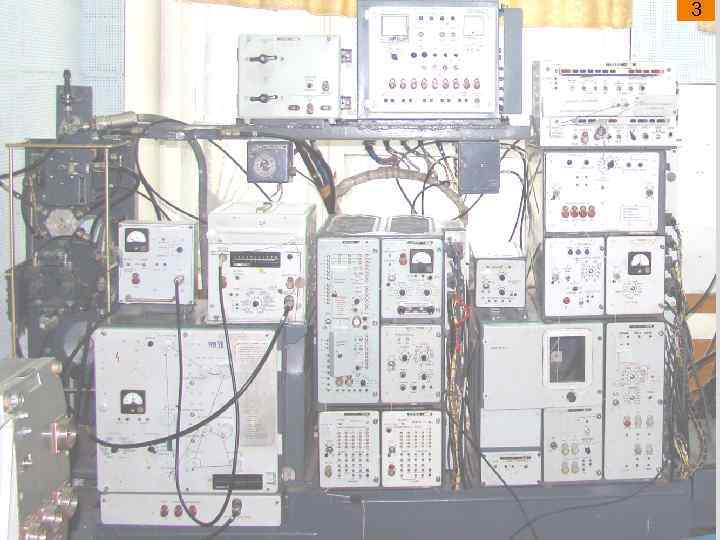

3

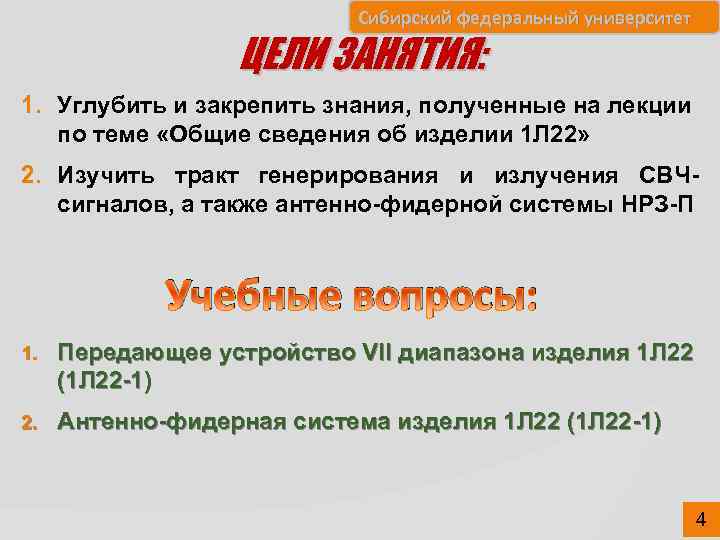

Сибирский федеральный университет ЦЕЛИ ЗАНЯТИЯ: 1. Углубить и закрепить знания, полученные на лекции по теме «Общие сведения об изделии 1 Л 22» 2. Изучить тракт генерирования и излучения СВЧсигналов, а также антенно-фидерной системы НРЗ-П Учебные вопросы: 1. Передающее устройство VII диапазона изделия 1 Л 22 (1 Л 22 -1) 2. Антенно-фидерная система изделия 1 Л 22 (1 Л 22 -1) 4
Сибирский федеральный университет Рекомендуемая литература: 1. Конспект лекций «Материальная часть изделия 1 Л 24» 2. Устройство, эксплуатация и ремонт СРЛ. Материальная часть изделия 71 Е 6, часть 1. Издание КВКУРЭ ПВО, 1990 г. 3. Альбом схем «Устройство, эксплуатация и ремонт СРЛ НРЗ системы пароль» 4. Запросчик НРЗ-4 П Техническое описание. С. 63 -85 5
Сибирский федеральный университет Вопрос 1. Передающее устройство VII диапазона изделия 1 Л 22 (1 Л 22 -1) 6

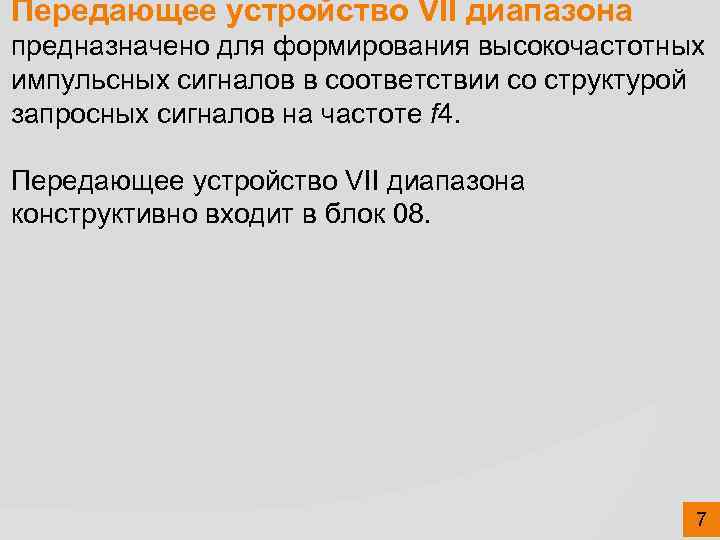

Передающее устройство VII диапазона предназначено для формирования высокочастотных импульсных сигналов в соответствии со структурой запросных сигналов на частоте f 4. Передающее устройство VII диапазона конструктивно входит в блок 08. 7 7

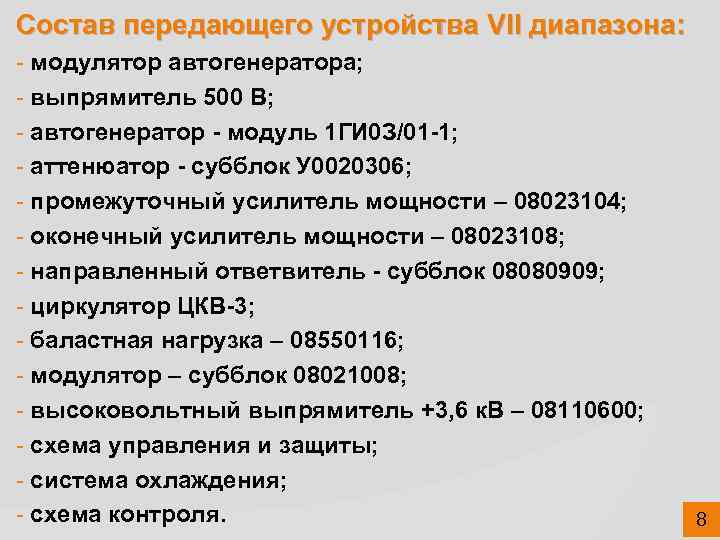

Состав передающего устройства VII диапазона: - модулятор автогенератора; - выпрямитель 500 В; - автогенератор - модуль 1 ГИ 0 З/01 -1; - аттенюатор - субблок У 0020306; - промежуточный усилитель мощности – 08023104; - оконечный усилитель мощности – 08023108; - направленный ответвитель - субблок 08080909; - циркулятор ЦКВ-3; - баластная нагрузка – 08550116; - модулятор – субблок 08021008; - высоковольтный выпрямитель +3, 6 к. В – 08110600; - схема управления и защиты; - система охлаждения; - схема контроля. 8 8

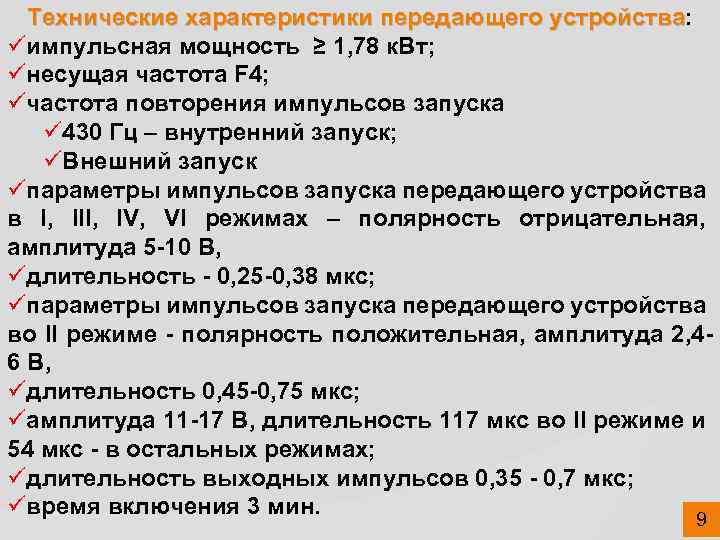

Технические характеристики передающего устройства: üимпульсная мощность ≥ 1, 78 к. Вт; üнесущая частота F 4; üчастота повторения импульсов запуска ü 430 Гц – внутренний запуск; üВнешний запуск üпараметры импульсов запуска передающего устройства в I, III, IV, VI режимах – полярность отрицательная, амплитуда 5 -10 В, üдлительность - 0, 25 -0, 38 мкс; üпараметры импульсов запуска передающего устройства во II режиме - полярность положительная, амплитуда 2, 46 В, üдлительность 0, 45 -0, 75 мкс; üамплитуда 11 -17 В, длительность 117 мкс во II режиме и 54 мкс - в остальных режимах; üдлительность выходных импульсов 0, 35 - 0, 7 мкс; üвремя включения 3 мин. 9 9

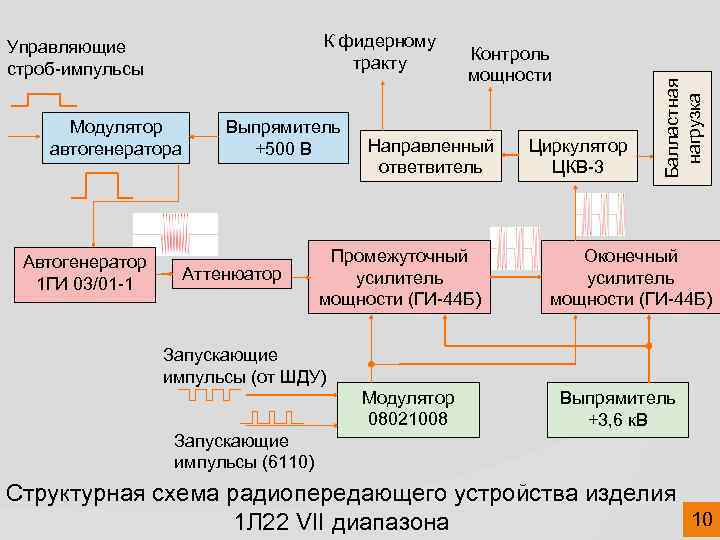

Модулятор автогенератора Автогенератор 1 ГИ 03/01 -1 Выпрямитель +500 В Аттенюатор Контроль мощности Направленный ответвитель Промежуточный усилитель мощности (ГИ-44 Б) Циркулятор ЦКВ-3 Балластная нагрузка К фидерному тракту Управляющие строб-импульсы Оконечный усилитель мощности (ГИ-44 Б) Запускающие импульсы (от ШДУ) Модулятор 08021008 Выпрямитель +3, 6 к. В Запускающие импульсы (6110) Структурная схема радиопередающего устройства изделия 10 1 Л 22 VII диапазона 10

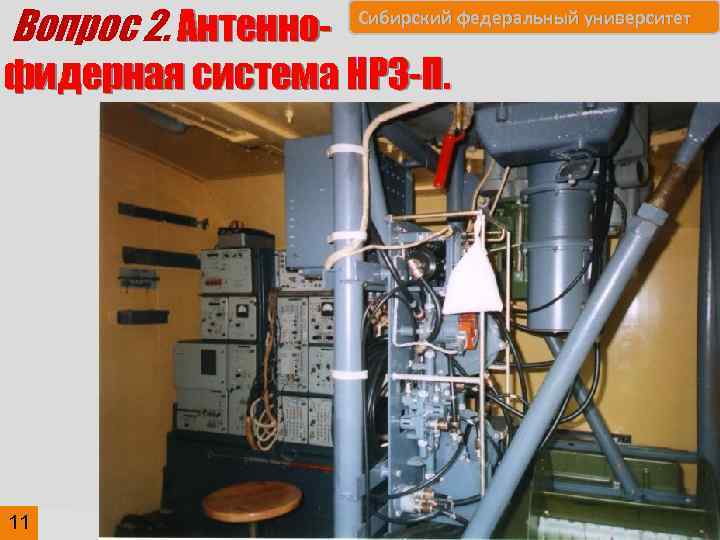

Вопрос 2. Антенно- Сибирский федеральный университет фидерная система НРЗ-П. 11

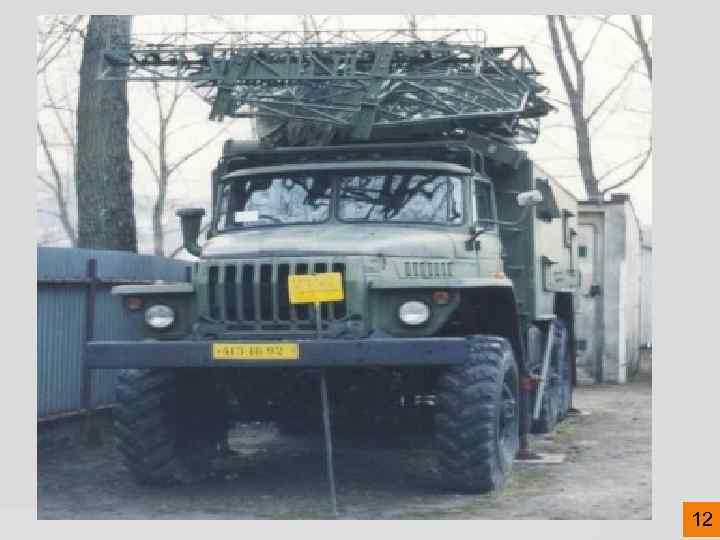

12 12

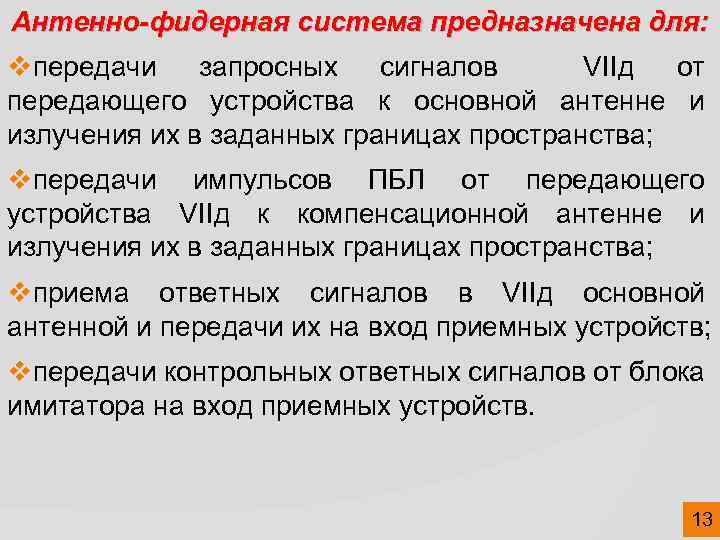

Антенно-фидерная система предназначена для: vпередачи запросных сигналов VIIд от передающего устройства к основной антенне и излучения их в заданных границах пространства; vпередачи импульсов ПБЛ от передающего устройства VIIд к компенсационной антенне и излучения их в заданных границах пространства; vприема ответных сигналов в VIIд основной антенной и передачи их на вход приемных устройств; vпередачи контрольных ответных сигналов от блока имитатора на вход приемных устройств. 13 13

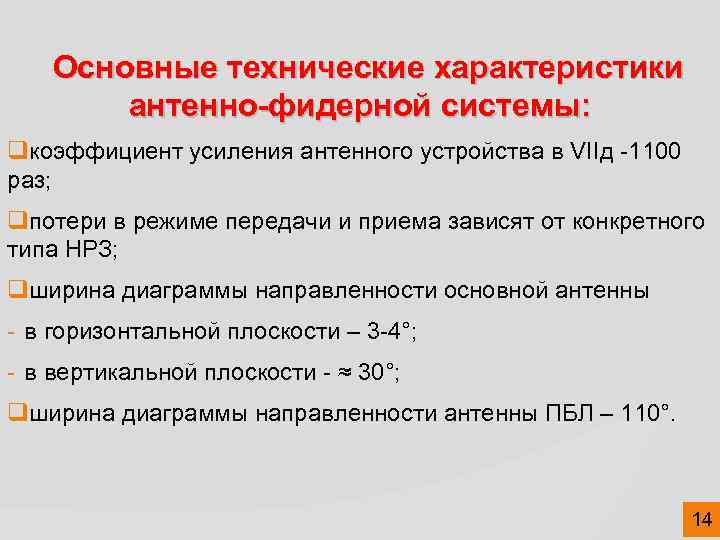

Основные технические характеристики антенно-фидерной системы: qкоэффициент усиления антенного устройства в VIIд -1100 раз; qпотери в режиме передачи и приема зависят от конкретного типа НРЗ; qширина диаграммы направленности основной антенны - в горизонтальной плоскости – 3 -4°; - в вертикальной плоскости - ≈ 30°; qширина диаграммы направленности антенны ПБЛ – 110°. 14 14

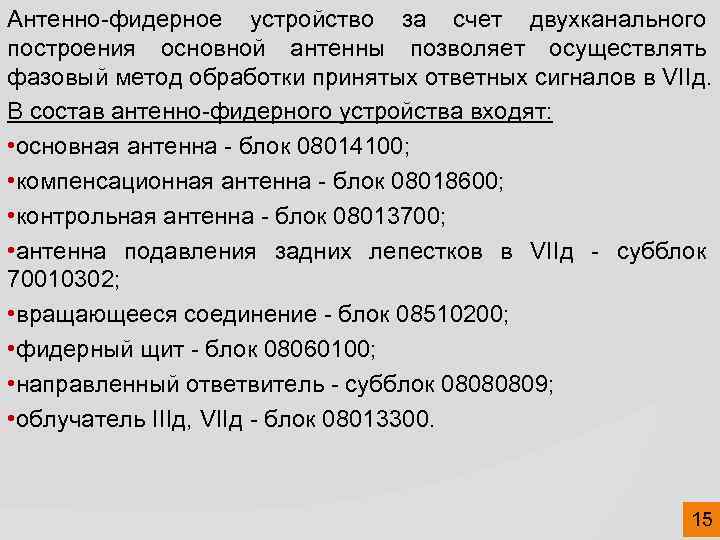

Антенно-фидерное устройство за счет двухканального построения основной антенны позволяет осуществлять фазовый метод обработки принятых ответных сигналов в VIIд. В состав антенно-фидерного устройства входят: • основная антенна - блок 08014100; • компенсационная антенна - блок 08018600; • контрольная антенна - блок 08013700; • антенна подавления задних лепестков в VIIд - субблок 70010302; • вращающееся соединение - блок 08510200; • фидерный щит - блок 08060100; • направленный ответвитель - субблок 08080809; • облучатель IIIд, VIIд - блок 08013300. 15 15
Фидерный щит I канал Основная антенна VII д II канал Контрольная антенна VII д Согласованный тройник Основная ПБЛ VII д Антенна ПБЛ Вращающееся сочленение Антенное устройство ФВ VII д ЦКВ-3 ФВ БПА VII д ЦКВ-3 БПА ДМ ДМ строб f 2, f 3 VII д Экв. А. Перекл. А. - Экв. III д VII д Экв. А. ССК Структурная схема АФС НРЗ 16 16

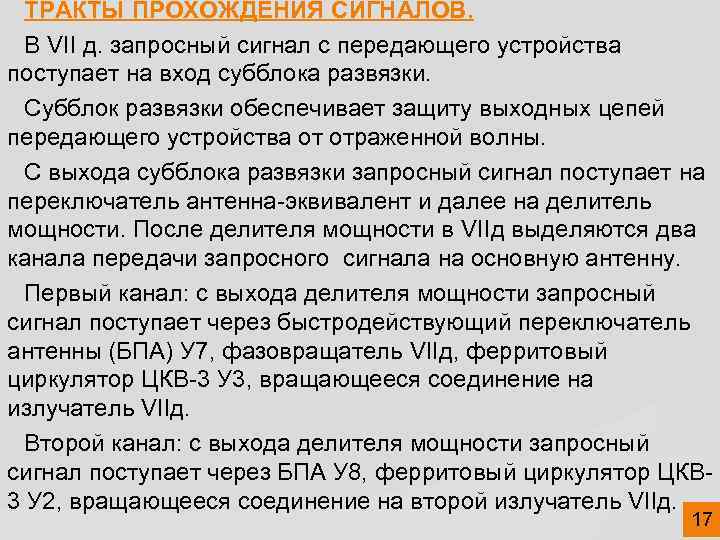

ТРАКТЫ ПРОХОЖДЕНИЯ СИГНАЛОВ. В VII д. запросный сигнал с передающего устройства поступает на вход субблока развязки. Субблок развязки обеспечивает защиту выходных цепей передающего устройства от отраженной волны. С выхода субблока развязки запросный сигнал поступает на переключатель антенна-эквивалент и далее на делитель мощности. После делителя мощности в VIIд выделяются два канала передачи запросного сигнала на основную антенну. Первый канал: с выхода делителя мощности запросный сигнал поступает через быстродействующий переключатель антенны (БПА) У 7, фазовращатель VIIд, ферритовый циркулятор ЦКВ-3 У 3, вращающееся соединение на излучатель VIIд. Второй канал: с выхода делителя мощности запросный сигнал поступает через БПА У 8, ферритовый циркулятор ЦКВ 3 У 2, вращающееся соединение на второй излучатель VIIд. 17 17
Контрольные вопросы 1. По какому типу построено радиопередающее устройство VII диапазона и почему? 2. Каким конструктивным решением реализован фазовый метод уменьшения приёма сигналов по боковым лепесткам? 18 18
