СИБИРСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ УЧЕБНЫЙ ВОЕННЫЙ ЦЕНТР ОТДЕЛ ВООРУЖЕНИЯ И БОЕВОГО ПРИМЕНЕНИЯ НАЗЕМНОЙ АРТИЛЛЕРИИ

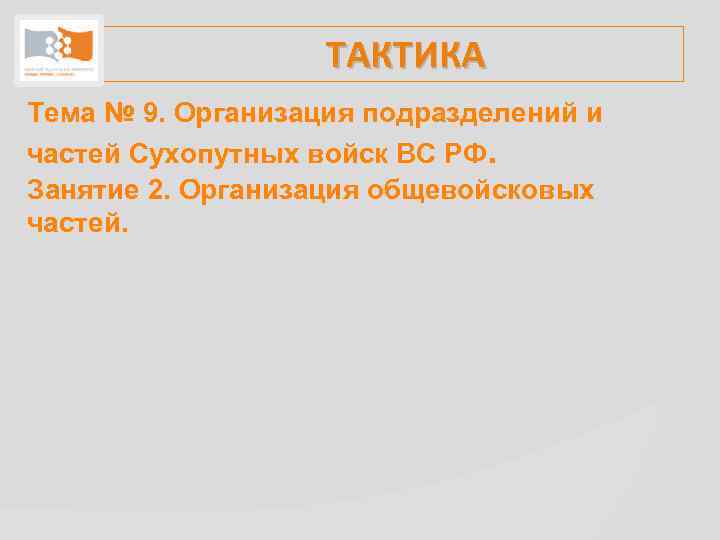

ТАКТИКА Тема № 9. Организация подразделений и частей Сухопутных войск ВС РФ. Занятие 2. Организация общевойсковых частей.

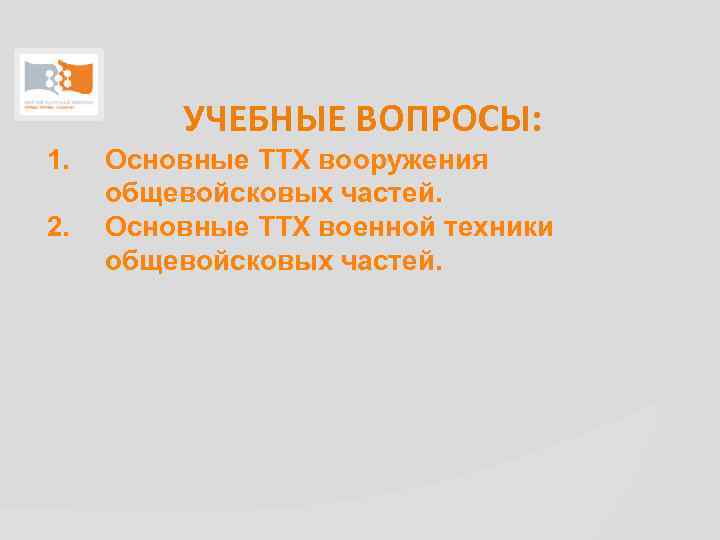

УЧЕБНЫЕ ВОПРОСЫ: 1. 2. Основные ТТХ вооружения общевойсковых частей. Основные ТТХ военной техники общевойсковых частей.
ВОПРОС 1. Основные ТТХ вооружения общевойсковых частей. БМП – 3. Плавающая боевая машина пехоты с ПТРК. Экипаж - 3 чел + 7 чел десанта Двигатель - дизель УТД-29 мощностью 450 -500 л. с. (4 -х тактный с жидкостным охлаждением) Удельная мощность - 20. 1 л. с. /т Движитель на воде - водомет ТТХ БМП: Длина с орудием - 7200 мм Длина корпуса - 7140 мм Ширина - 3230 мм Высота - 2300 -2450 мм Клиренс - 450 мм Бронирование - противопульное Масса боевая – 18700 кг Скорость максимальная - 70 -72 км/ч Скорость задним ходом - 20 км/ч Скорость на воде - 10 км/ч Запас хода - 600 км 4

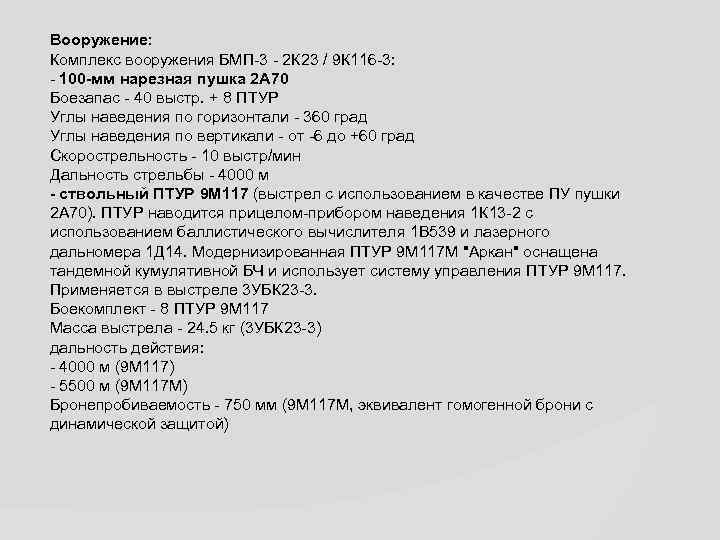

Вооружение: Комплекс вооружения БМП-3 - 2 К 23 / 9 К 116 -3: - 100 -мм нарезная пушка 2 А 70 Боезапас - 40 выстр. + 8 ПТУР Углы наведения по горизонтали - 360 град Углы наведения по вертикали - от -6 до +60 град Скорострельность - 10 выстр/мин Дальность стрельбы - 4000 м - ствольный ПТУР 9 М 117 (выстрел с использованием в качестве ПУ пушки 2 А 70). ПТУР наводится прицелом-прибором наведения 1 К 13 -2 с использованием баллистического вычислителя 1 В 539 и лазерного дальномера 1 Д 14. Модернизированная ПТУР 9 М 117 М "Аркан" оснащена тандемной кумулятивной БЧ и использует систему управления ПТУР 9 М 117. Применяется в выстреле 3 УБК 23 -3. Боекомплект - 8 ПТУР 9 М 117 Масса выстрела - 24. 5 кг (3 УБК 23 -3) дальность действия: - 4000 м (9 М 117) - 5500 м (9 М 117 М) Бронепробиваемость - 750 мм (9 М 117 М, эквивалент гомогенной брони с динамической защитой)
Сверху-вниз: ПТУР 9 М 117, выстрел 3 УБК 10 -3 с ПТУР, устройство ПТУР 9 М 117 М "Аркан", выстрел 3 УБК 23 -3 с ПТУР 9 М 117 М "Аркан".
- 30 мм спаренная пушка 2 А 72 (модификация пушки 2 А 42) Боезапас: - 750 выстр. - 500 выстр (по др. данным) - в т. ч. 305 шт ЗУОР-6 и ЗУОФ-8 (осколочнотрассирующий и осколочно-фугасно-зажигательный) и 195 шт бронебойно -трассирующих ЗУБР-6. Скорострельность - 500 -550 выстр/мин (максимальная), 200 -300 выстр/мин (другой режим) Дальность стрельбы - 4000 м Дальность прицельная - 2600 м Потолок при использовании по воздушным целям - 2000 м - 2 -3 х 7. 62 мм пулеметов ПКТ. Один ПКТ спарен с пушками (иногда отсутствует) и 2 курсовых ПКТ в надгусеничных полках. Боезапас - 6000 патронов - в корпусе имеется 5 амбразур для стрелкового оружия десанта.

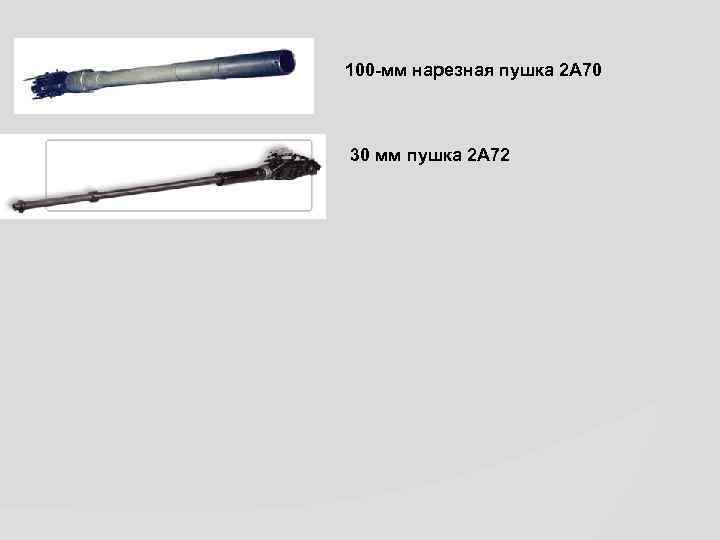

100 -мм нарезная пушка 2 А 70 30 мм пушка 2 А 72

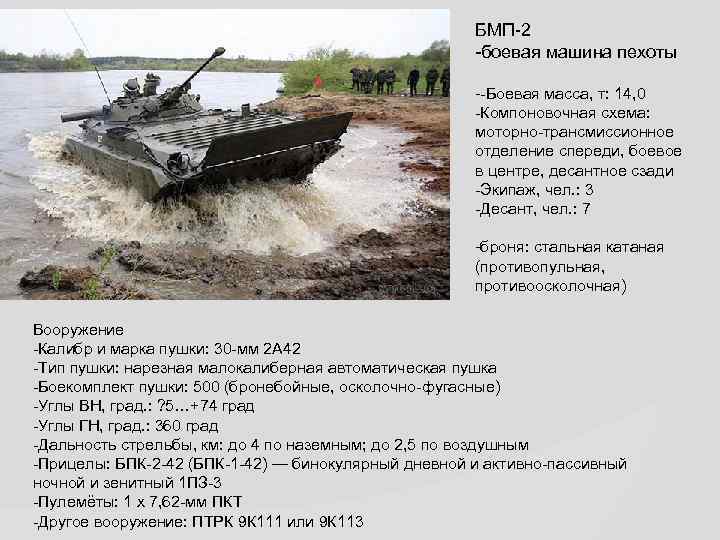

БМП-2 -боевая машина пехоты --Боевая масса, т: 14, 0 -Компоновочная схема: моторно-трансмиссионное отделение спереди, боевое в центре, десантное сзади -Экипаж, чел. : 3 -Десант, чел. : 7 -броня: стальная катаная (противопульная, противоосколочная) Вооружение -Калибр и марка пушки: 30 -мм 2 А 42 -Тип пушки: нарезная малокалиберная автоматическая пушка -Боекомплект пушки: 500 (бронебойные, осколочно-фугасные) -Углы ВН, град. : ? 5…+74 град -Углы ГН, град. : 360 град -Дальность стрельбы, км: до 4 по наземным; до 2, 5 по воздушным -Прицелы: БПК-2 -42 (БПК-1 -42) — бинокулярный дневной и активно-пассивный ночной и зенитный 1 ПЗ-3 -Пулемёты: 1 х 7, 62 -мм ПКТ -Другое вооружение: ПТРК 9 К 111 или 9 К 113

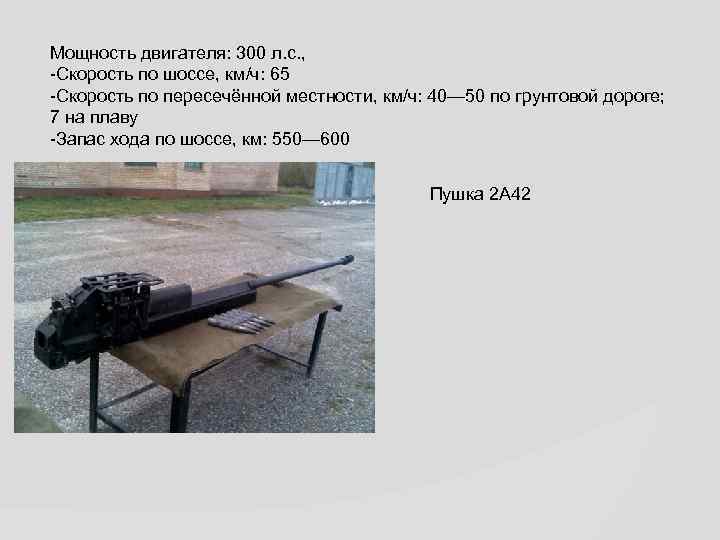

Мощность двигателя: 300 л. с. , -Скорость по шоссе, км/ч: 65 -Скорость по пересечённой местности, км/ч: 40— 50 по грунтовой дороге; 7 на плаву -Запас хода по шоссе, км: 550— 600 Пушка 2 А 42
БТР -80 — базовая модификация. Вооружена пулеметами ПКТ калибра 7, 62 мм и КПВТ калибра 14, 5 мм Тип брони: катаная стальная Дальность стрельбы, км: 1, 5 (ПКТ); 1. . 2 (КПВТ) Скорость по шоссе, км/ч: 80 Скорость по пересечённой местности, км/ч: 9 – вплавь; 20. . 40 по грунту Запас хода по шоссе, км: 600 Запас хода по пересечённой местности, км: 200. . 500 по грунтовкам Тип двигателя: Кам. АЗ 7403 Мощность двигателя, л. с. : 260

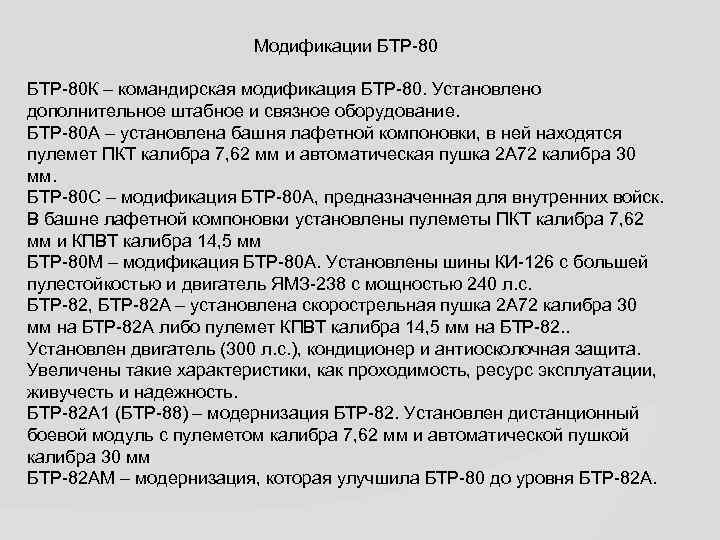

Модификации БТР-80 К – командирская модификация БТР-80. Установлено дополнительное штабное и связное оборудование. БТР-80 А – установлена башня лафетной компоновки, в ней находятся пулемет ПКТ калибра 7, 62 мм и автоматическая пушка 2 А 72 калибра 30 мм. БТР-80 С – модификация БТР-80 А, предназначенная для внутренних войск. В башне лафетной компоновки установлены пулеметы ПКТ калибра 7, 62 мм и КПВТ калибра 14, 5 мм БТР-80 М – модификация БТР-80 А. Установлены шины КИ-126 с большей пулестойкостью и двигатель ЯМЗ-238 с мощностью 240 л. с. БТР-82, БТР-82 А – установлена скорострельная пушка 2 А 72 калибра 30 мм на БТР-82 А либо пулемет КПВТ калибра 14, 5 мм на БТР-82. . Установлен двигатель (300 л. с. ), кондиционер и антиосколочная защита. Увеличены такие характеристики, как проходимость, ресурс эксплуатации, живучесть и надежность. БТР-82 А 1 (БТР-88) – модернизация БТР-82. Установлен дистанционный боевой модуль с пулеметом калибра 7, 62 мм и автоматической пушкой калибра 30 мм БТР-82 АМ – модернизация, которая улучшила БТР-80 до уровня БТР-82 А.

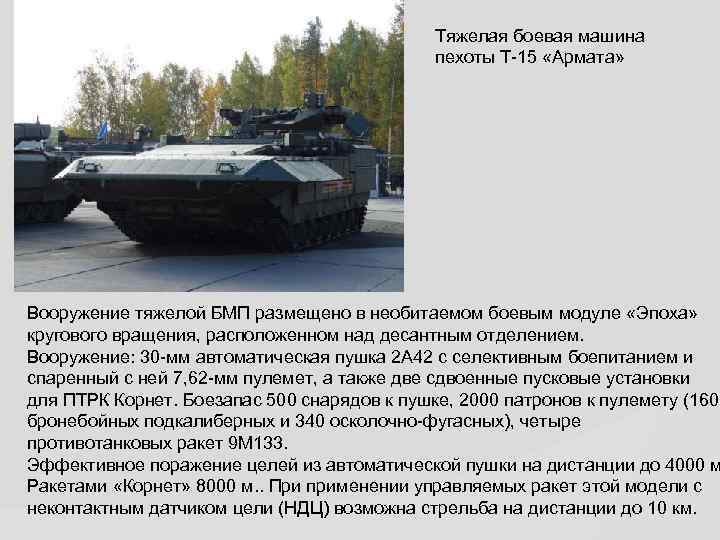

Тяжелая боевая машина пехоты Т-15 «Армата» Вооружение тяжелой БМП размещено в необитаемом боевым модуле «Эпоха» кругового вращения, расположенном над десантным отделением. Вооружение: 30 -мм автоматическая пушка 2 А 42 с селективным боепитанием и спаренный с ней 7, 62 -мм пулемет, а также две сдвоенные пусковые установки для ПТРК Корнет. Боезапас 500 снарядов к пушке, 2000 патронов к пулемету (160 бронебойных подкалиберных и 340 осколочно-фугасных), четыре противотанковых ракет 9 М 133. Эффективное поражение целей из автоматической пушки на дистанции до 4000 м Ракетами «Корнет» 8000 м. . При применении управляемых ракет этой модели с неконтактным датчиком цели (НДЦ) возможна стрельба на дистанции до 10 км.

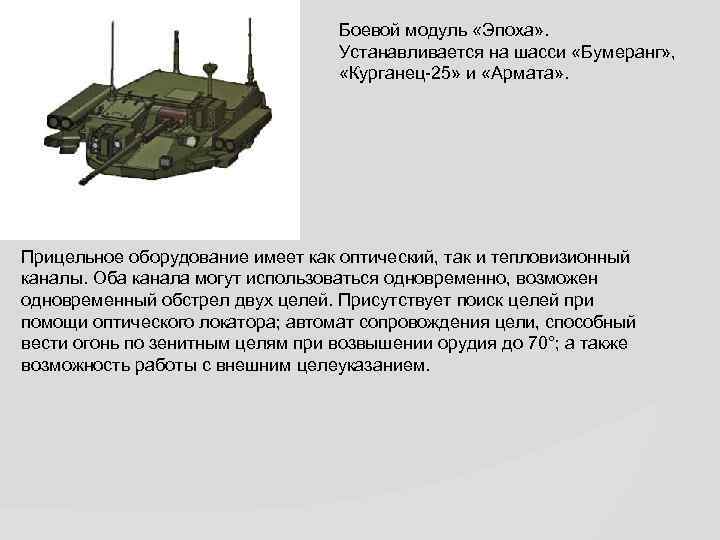

Боевой модуль «Эпоха» . Устанавливается на шасси «Бумеранг» , «Курганец-25» и «Армата» . Прицельное оборудование имеет как оптический, так и тепловизионный каналы. Оба канала могут использоваться одновременно, возможен одновременный обстрел двух целей. Присутствует поиск целей при помощи оптического локатора; автомат сопровождения цели, способный вести огонь по зенитным целям при возвышении орудия до 70°; а также возможность работы с внешним целеуказанием.
АГС-17 "Пламя" - российский автоматический станковый гранатомет, калибр 30 мм. Предназначен для поражения живой силы противника. Вес тела - 18 кг Вес станка - 13 кг Вес одного магазина (улитки) с лентой на 29 выстрелов - 15 кг Вес оптического прицела ПАГ-17 - 1 кг Радиус сплошного поражения - 6 м. Расчет - 2 человека. Может вести огонь как настильно, так и навесом. Дальность стрельбы настилом от 50 до 1750 м, дальность стрельбы навесом от 1000 до 1750 м. Улитка

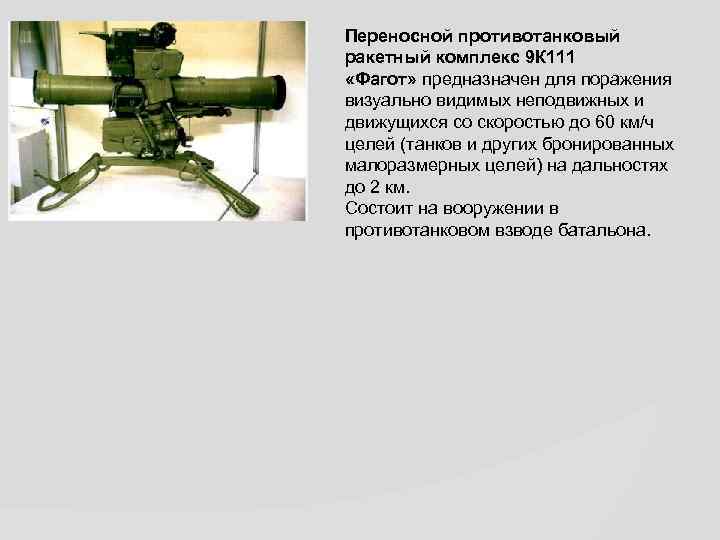

Переносной противотанковый ракетный комплекс 9 К 111 «Фагот» предназначен для поражения визуально видимых неподвижных и движущихся со скоростью до 60 км/ч целей (танков и других бронированных малоразмерных целей) на дальностях до 2 км. Состоит на вооружении в противотанковом взводе батальона.
ВОПРОС 2. Основные ТТХ военной техники общевойсковых частей. БММ-80 «Симфония» (ГАЗ 59039) —бронированная медицинская машина. Создана на базе бронетранспортёра БТР-80 БММ является многоцелевой плавающей медицинской машиной для решения задач по медицинскому обеспечению мероприятий, проводимых в районах боевых действий и чрезвычайных ситуаций. Она предназначена для решения задач по розыску, сбору и эвакуации раненых с поля боя, из очагов массовых поражений и оказанию первой врачебной помощи по неотложным показаниям в процессе транспортировки в различных природно-климатических условиях, а также для применения в качестве подвижной перевязочной с врачебной бригадой. Созданная на базе БТР-80 с сохранением основных узлов и агрегатов, БММ может действовать в труднопроходимой местности в любое время года и суток. Экипаж машины составляют 3 человека. В корпусе машины имеется 7 мест для перевозки раненых, а также есть 2 места на крыше для перевозки дополнительно 2 раненых на носилках. 17

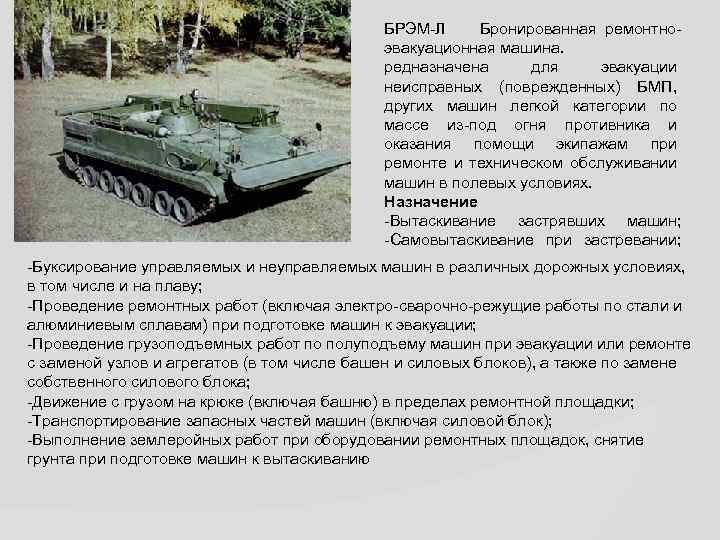

БРЭМ-Л Бронированная ремонтноэвакуационная машина. редназначена для эвакуации неисправных (поврежденных) БМП, других машин легкой категории по массе из-под огня противника и оказания помощи экипажам при ремонте и техническом обслуживании машин в полевых условиях. Назначение -Вытаскивание застрявших машин; -Самовытаскивание при застревании; -Буксирование управляемых и неуправляемых машин в различных дорожных условиях, в том числе и на плаву; -Проведение ремонтных работ (включая электро-сварочно-режущие работы по стали и алюминиевым сплавам) при подготовке машин к эвакуации; -Проведение грузоподъемных работ по полуподъему машин при эвакуации или ремонте с заменой узлов и агрегатов (в том числе башен и силовых блоков), а также по замене собственного силового блока; -Движение с грузом на крюке (включая башню) в пределах ремонтной площадки; -Транспортирование запасных частей машин (включая силовой блок); -Выполнение землеройных работ при оборудовании ремонтных площадок, снятие грунта при подготовке машин к вытаскиванию
Характеристика Тип гусеничная, бронированная, плавающая Полная боевая масса, т 18, 7 +2% Боевой расчет, чел Экипаж 3 Резерв 2 Максимальная скорость, км/ч По шоссе вперед 70 По шоссе назад 20 На плаву 9 Средняя скорость движения по сухой грунтовой дороге, км/ч 45— 50 Средняя скорость буксирования, км/ч 20 Запас хода по топливу при движении по шоссе, км 600 Вооружение Пулемет (на вращающемся люке) ПКТМ Количество, шт. 1 Калибр, мм 7, 62 Максимальная дальность стрельбы, м 2000 Патронов к пулемету, шт. 1000 Ремонтно-эвакуационное оборудование Крановая установка стреловая, полноповоротная Тип привода гидравлический, механический Грузоподъемность, т 5 или 11 (при использовании двойного полиспаста)
МТ-ЛБу - Многоцелевой транспортёр легкобронированный универсальный. Плавающий бронетранспортёр. Разработан в конце 1960 -х годов. Первоначально на МТ-ЛБ возлагались сугубо транспортные задачи: перевозка грузов и личного состава, а также буксировка артиллерийских орудий. Однако в дальнейшем, благодаря удачной конструкции, легкий транспортер стал основой для массы новых бронемашин различного назначения. Общее количество модификаций машины МТ-ЛБ превышает два десятка, а количество типов боевой и вспомогательной техники на ее базе приближается к пятидесяти. Вес 9, 7 т. , полезная нагрузка 2, 5 т. Машина в состоянии тянуть прицеп весом до 6, 5 т. Скорость по шоссе 60 км/ч. Высокая проходимость по глубокому снегу, грязи и крутым горным дорогам. По сухому грунту МТ-ЛБ с грузом в состоянии преодолеть подъем с крутизной до 35°, при наличии прицепа до 25°.
Благодарю за внимание!
