Сибирский федеральный университет Слайды для проведения экзаменов по ВТП с 3 курсом

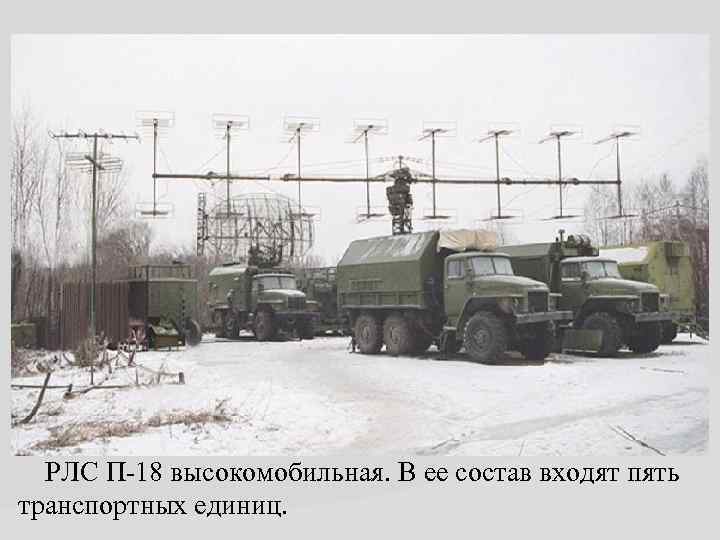

РЛС П-18 высокомобильная. В ее состав входят пять транспортных единиц.

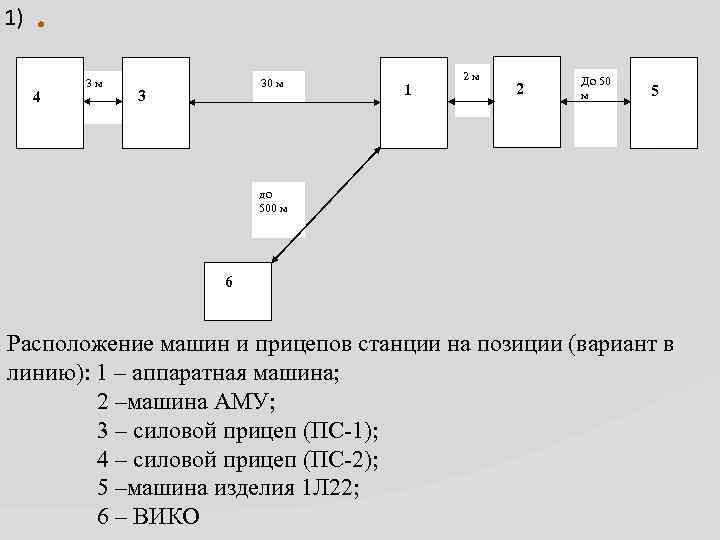

1) 4 3 м 30 м 3 1 2 м 2 До 50 м 5 до 500 м 6 Расположение машин и прицепов станции на позиции (вариант в линию): 1 – аппаратная машина; 2 –машина АМУ; 3 – силовой прицеп (ПС-1); 4 – силовой прицеп (ПС-2); 5 –машина изделия 1 Л 22; 6 – ВИКО

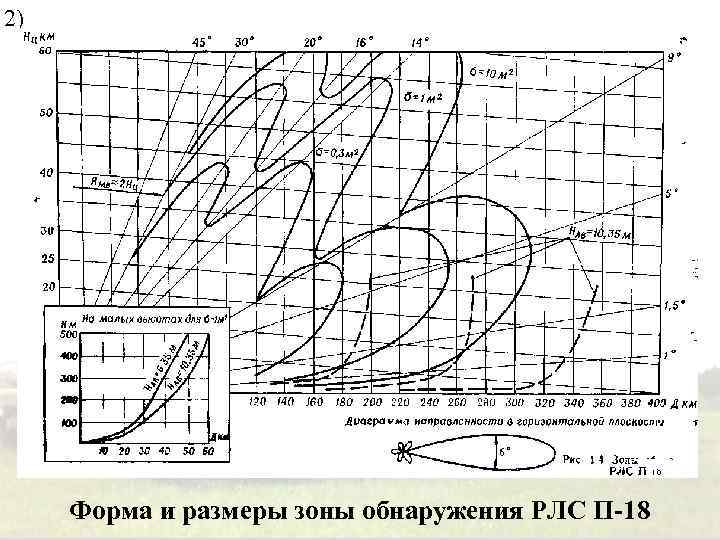

2) Форма и размеры зоны обнаружения РЛС П-18
3)

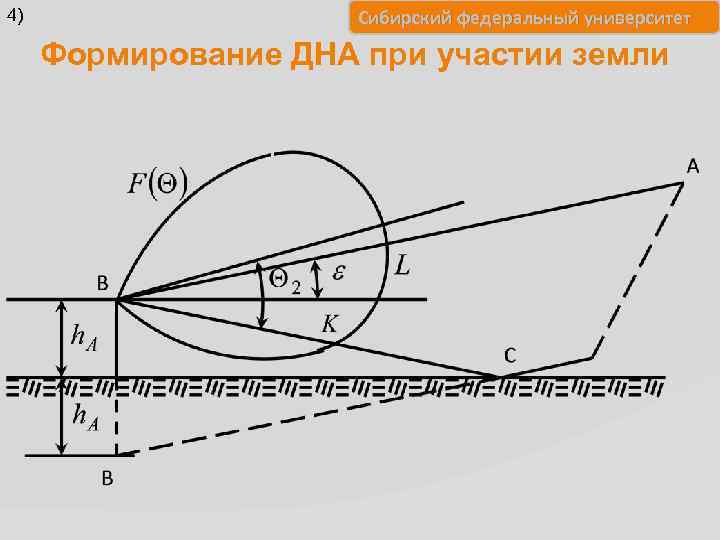

4) Сибирский федеральный университет Формирование ДНА при участии земли

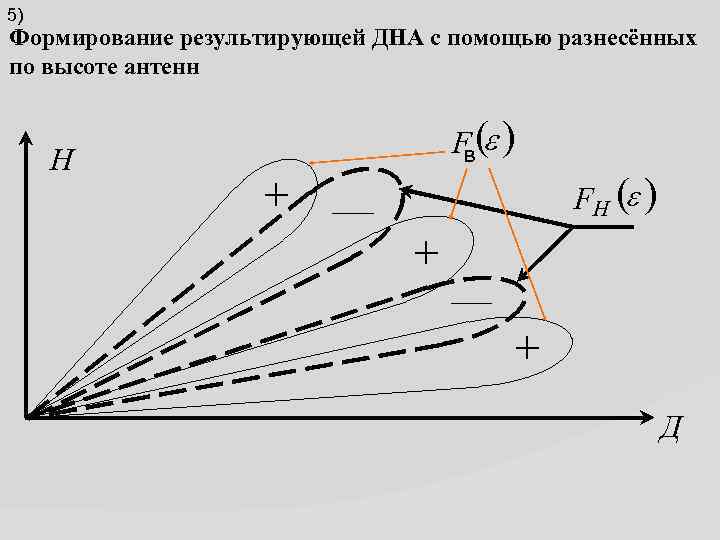

5) Формирование результирующей ДНА с помощью разнесённых по высоте антенн Н F (e ) в + + FН (e ) + Д
6) Тема № 4. Общие сведения об изделии 1 РЛ 131. УЧЕБНЫЕ ВОПРОСЫ Вопрос№ 1. Назначение основных систем изделия 1 РЛ 131 Вопрос№ 2. Взаимодействие систем изделия по структурной схеме. УЧЕБНЫЕ ЦЕЛИ Изучить назначение, состав основных систем изделия 1 РЛ 131. Взаимодействие систем по структурной схеме.

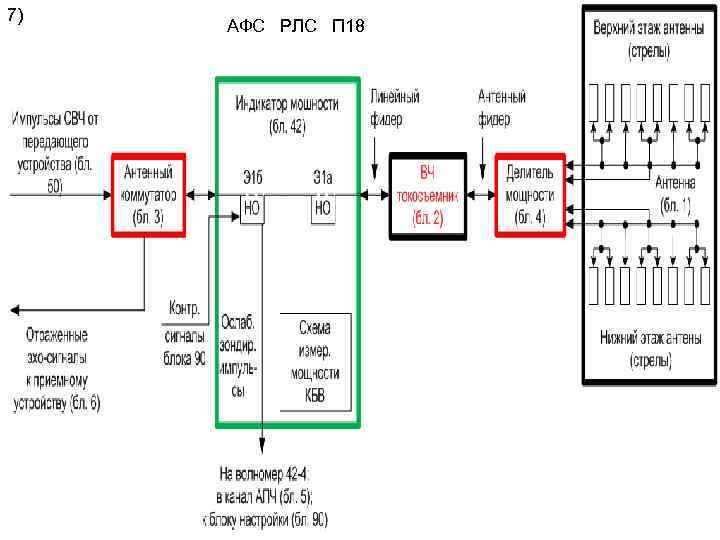

7) АФС РЛС П 18

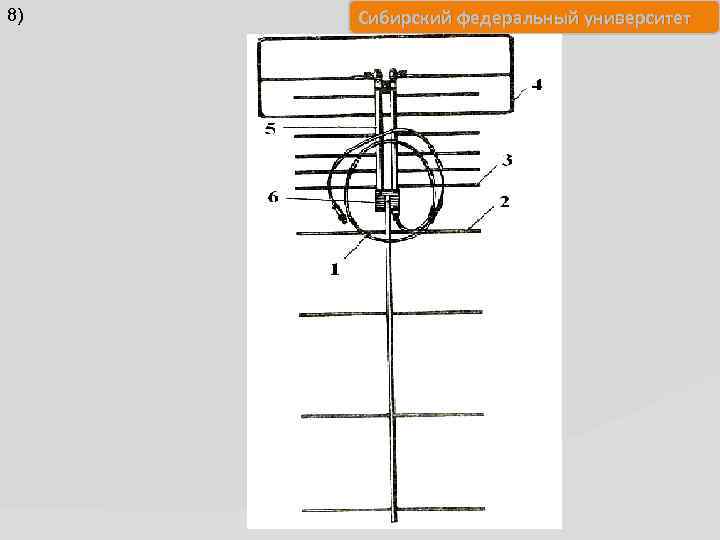

8) Сибирский федеральный университет

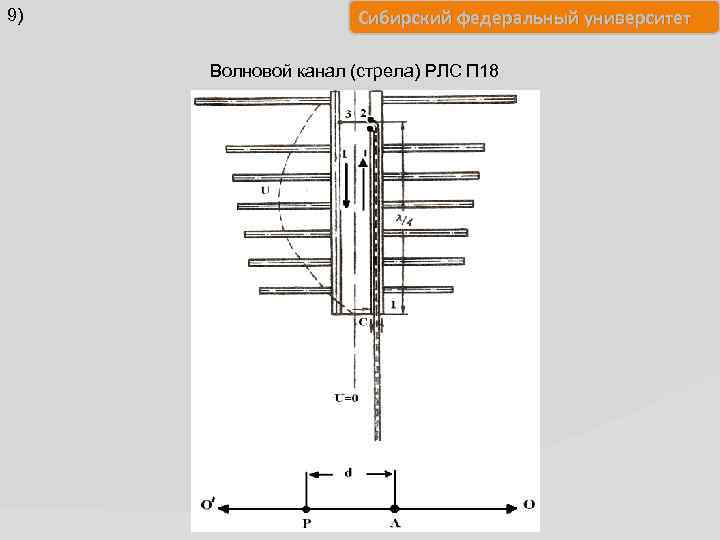

9) Сибирский федеральный университет Волновой канал (стрела) РЛС П 18
10) Сибирский федеральный университет Соотношение фаз в лепестках диаграммы направленности

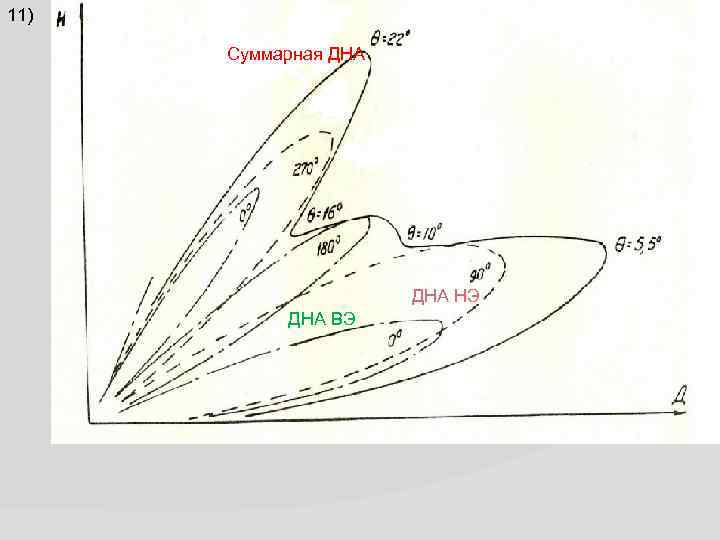

11) Суммарная ДНА НЭ ДНА ВЭ
Рис. Структурная схема передающего устройства

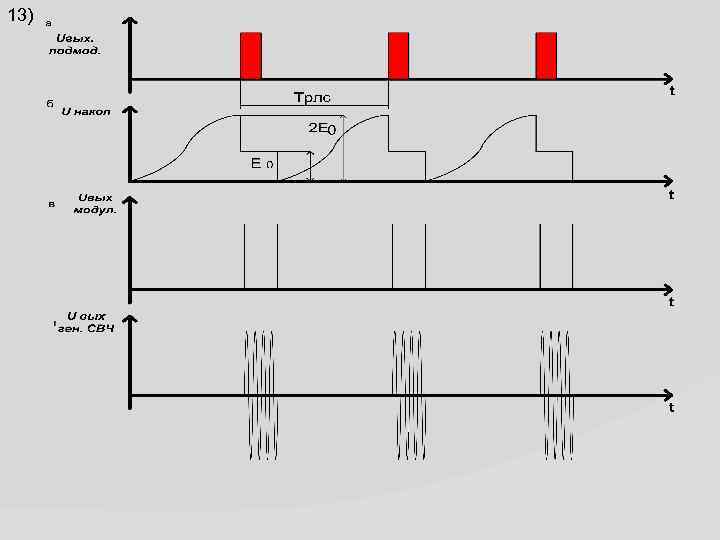

13)

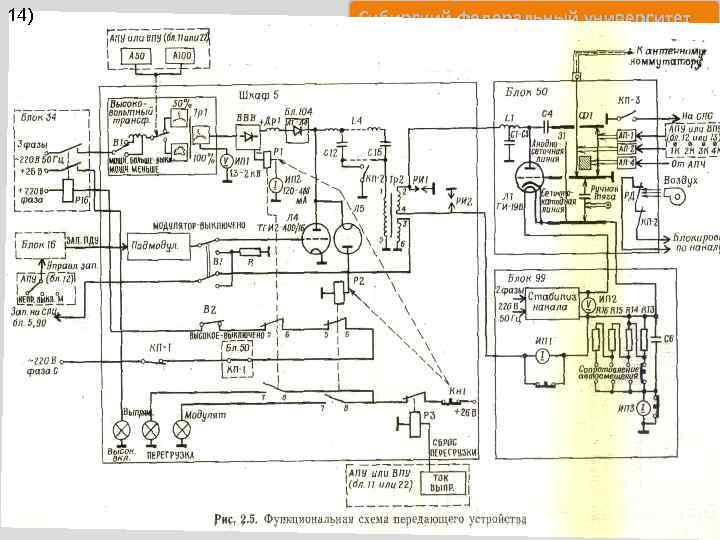

14) Сибирский федеральный университет

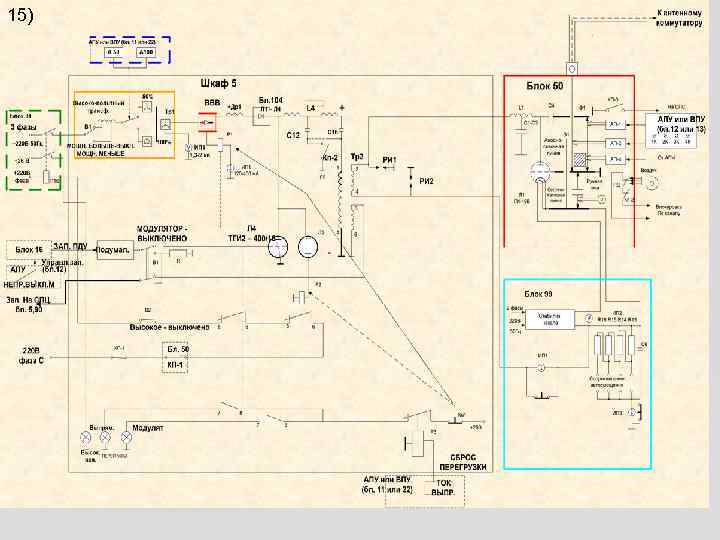

15)

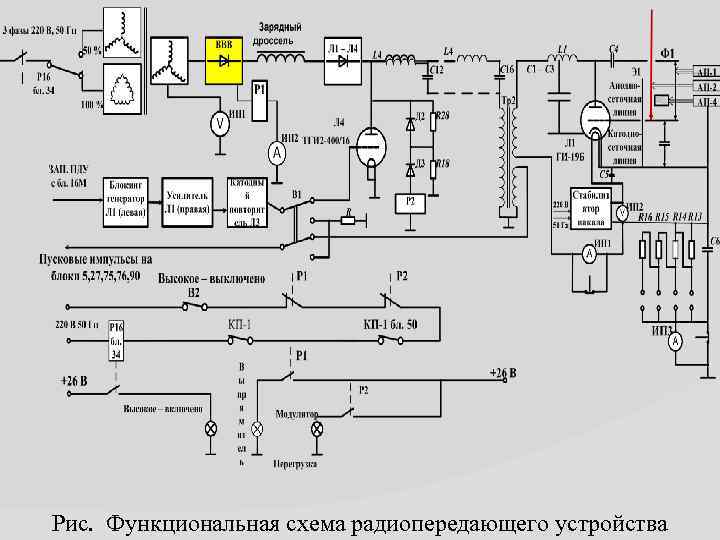

Рис. Функциональная схема радиопередающего устройства

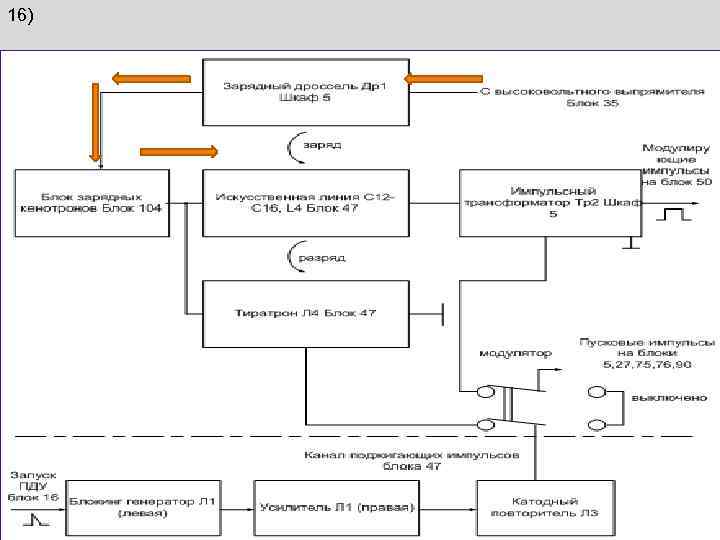

16)

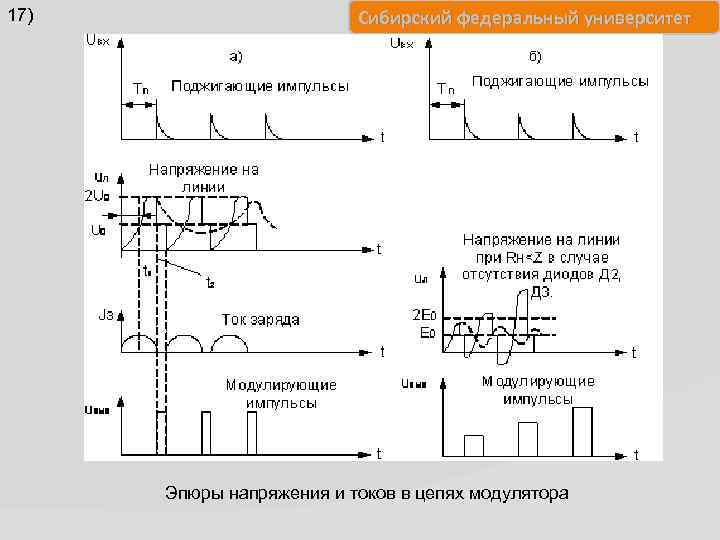

17) Сибирский федеральный университет Эпюры напряжения и токов в цепях модулятора

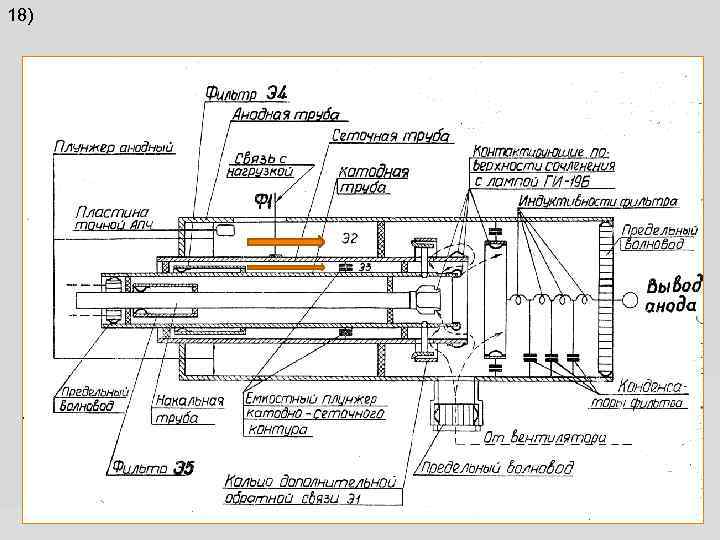

18)

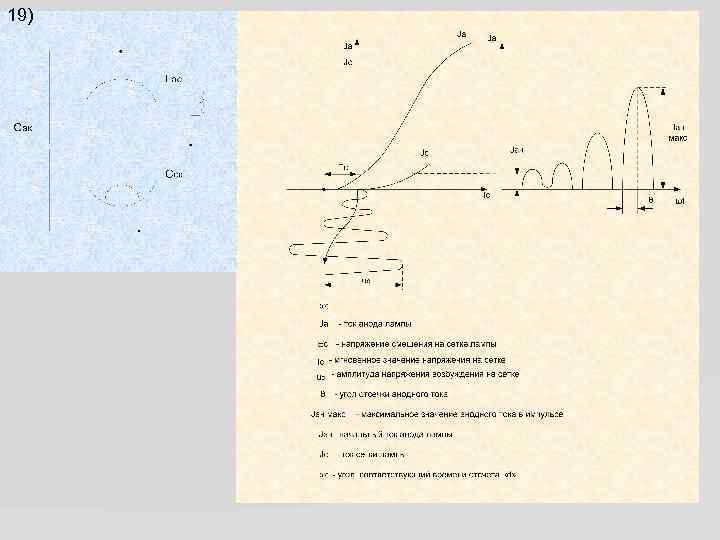

19)
21) Сибирский федеральный университет Функциональная схема АФС

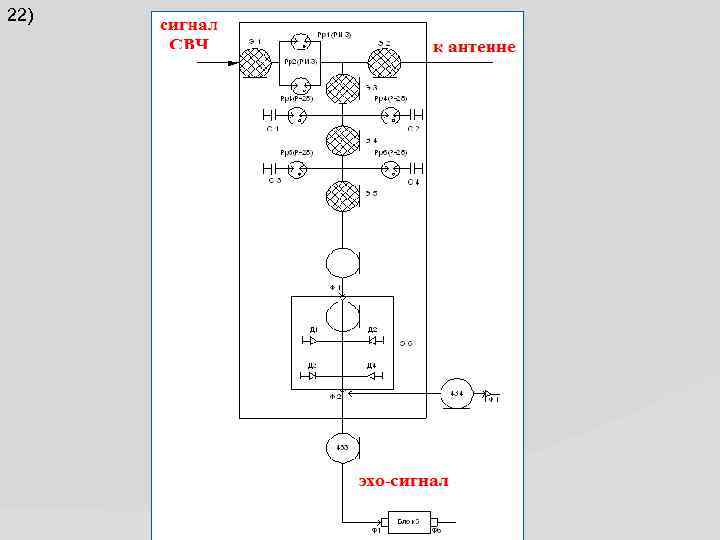

22)

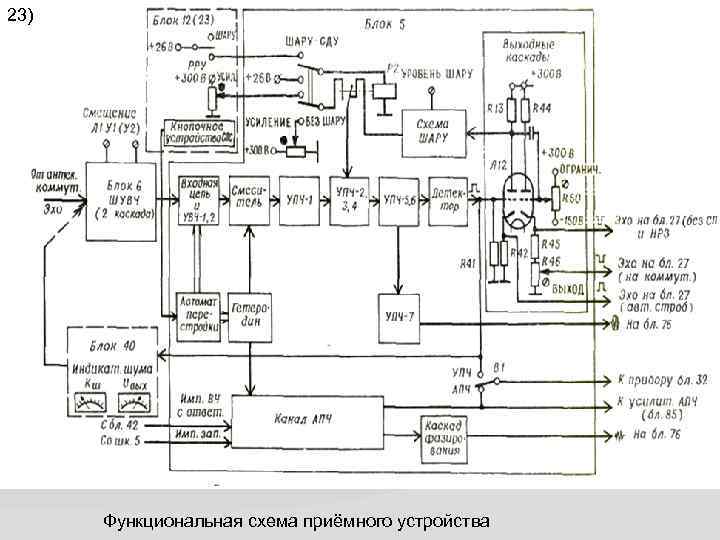

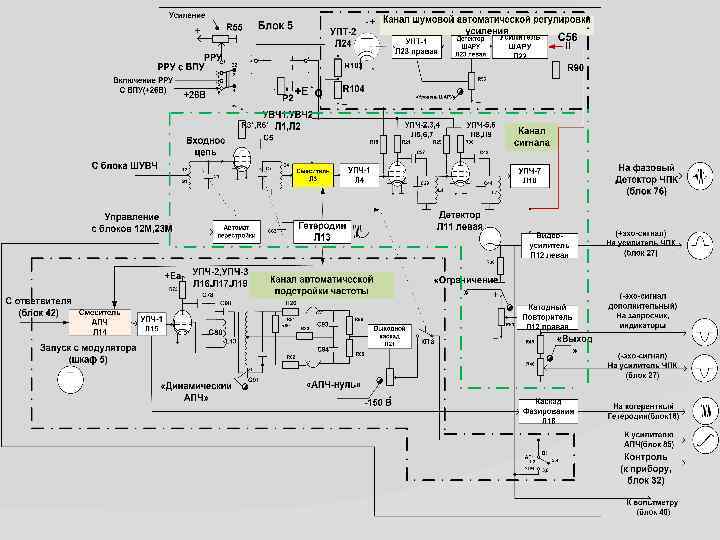

23) Функциональная схема приёмного устройства

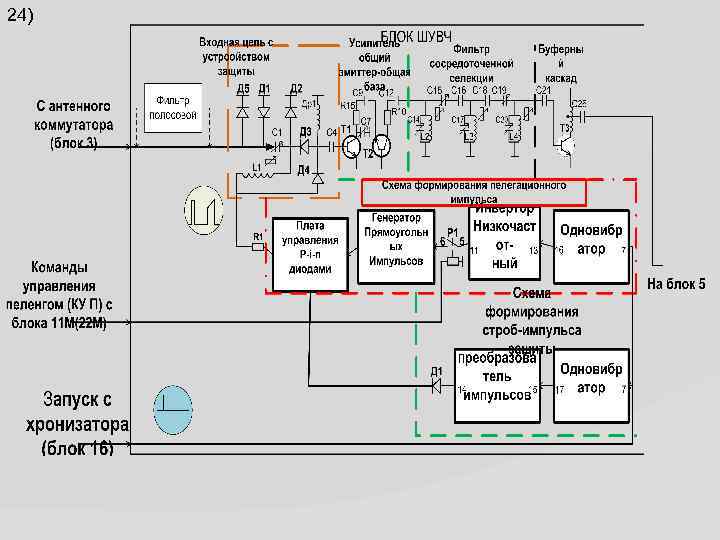

24)

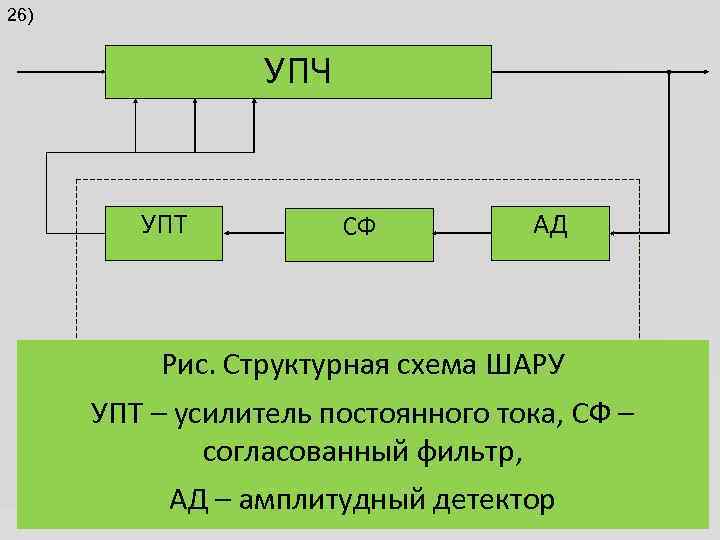

26) УПЧ УПТ СФ АД Рис. Структурная схема ШАРУ УПТ – усилитель постоянного тока, СФ – согласованный фильтр, АД – амплитудный детектор
Сибирский федеральный университет 27) И вх ШАРУ Ивых ДЦ Рис. Обработка эхосигнала на фоне узкополосной импульсной помех в ДЦ.

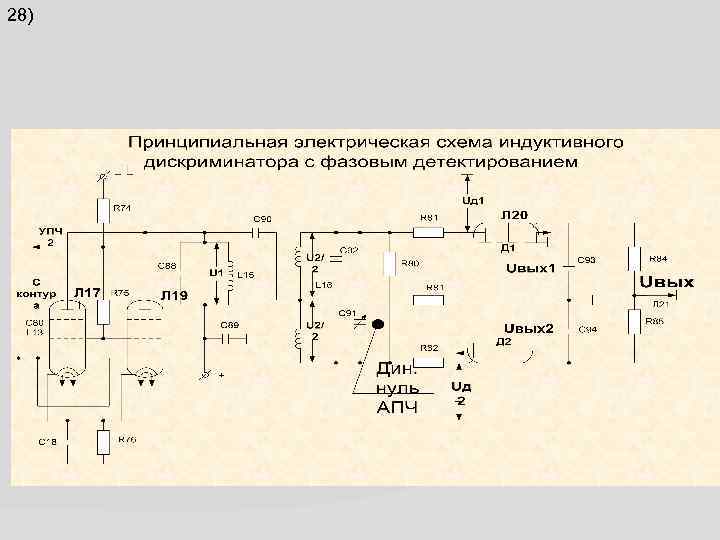

28)

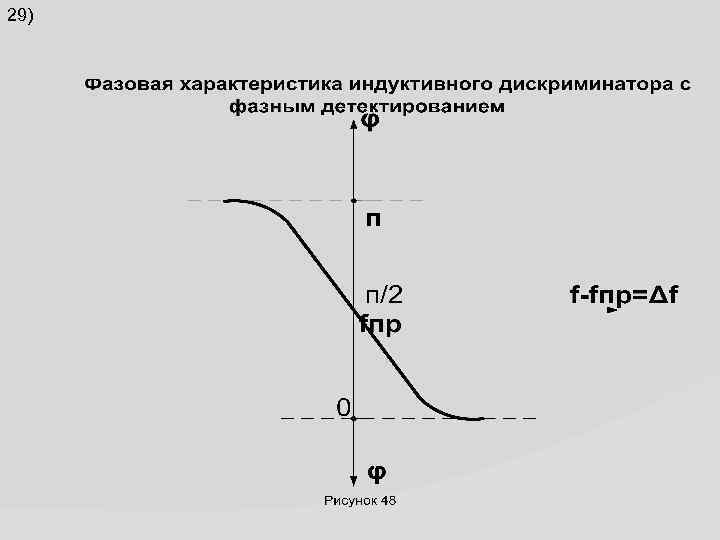

29)

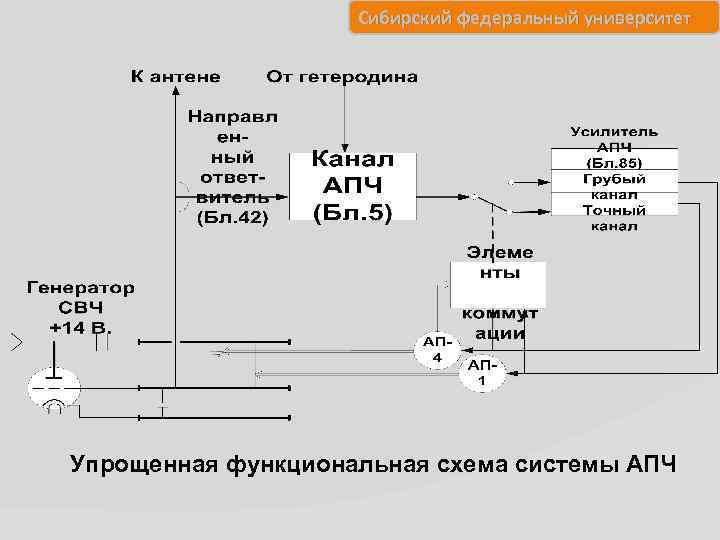

Сибирский федеральный университет Упрощенная функциональная схема системы АПЧ

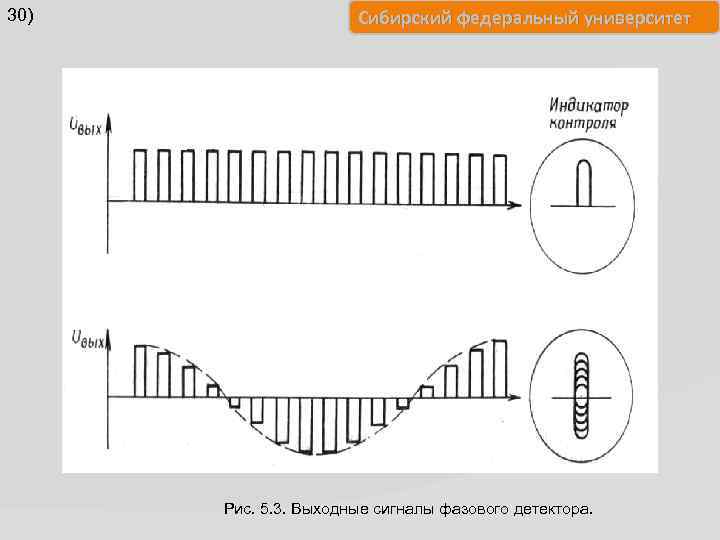

30) Сибирский федеральный университет Рис. 5. 3. Выходные сигналы фазового детектора.

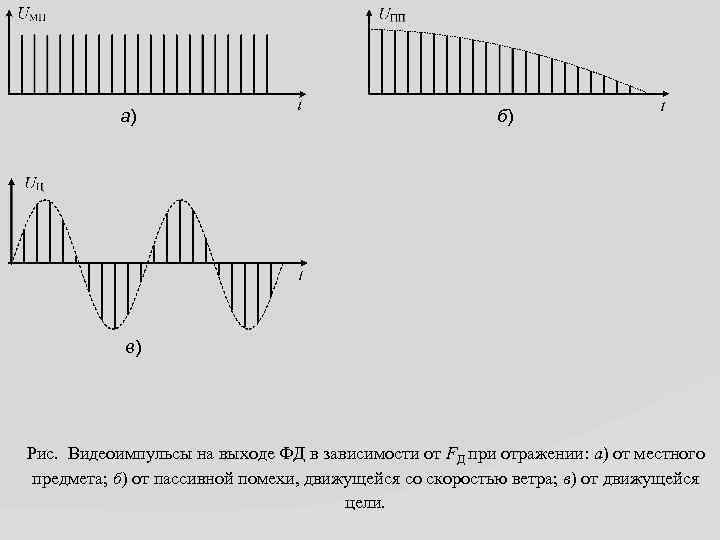

а) б) в) Рис. Видеоимпульсы на выходе ФД в зависимости от FД при отражении: а) от местного предмета; б) от пассивной помехи, движущейся со скоростью ветра; в) от движущейся цели.

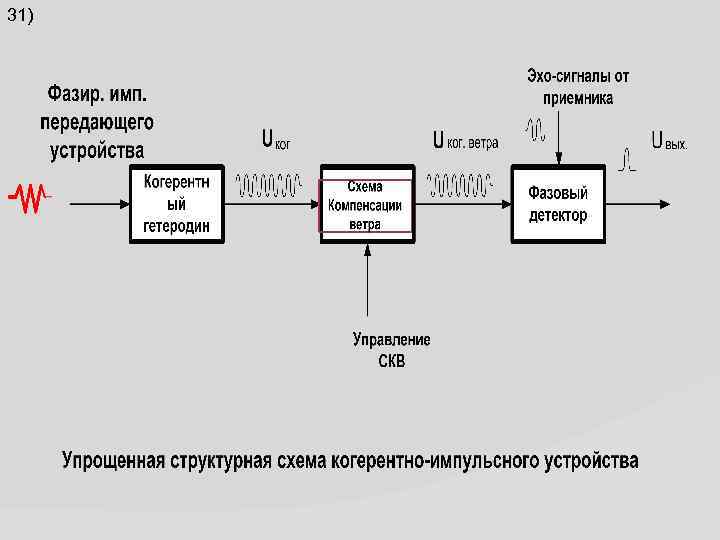

31)
32)

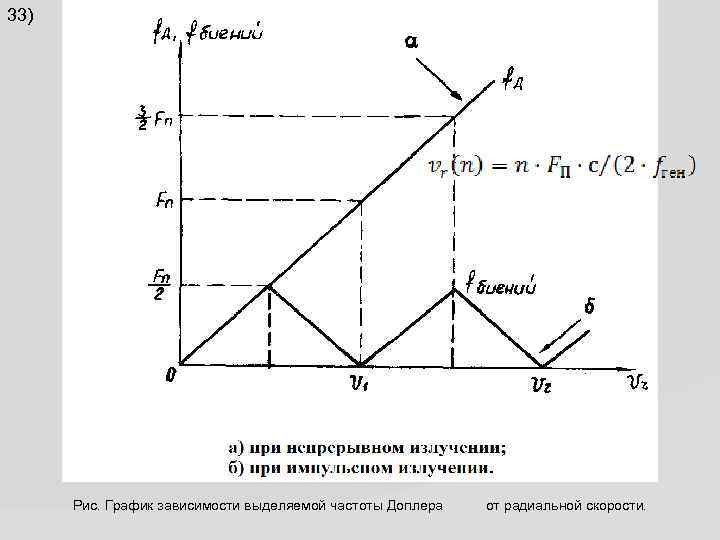

33) Рис. График зависимости выделяемой частоты Доплера от радиальной скорости.

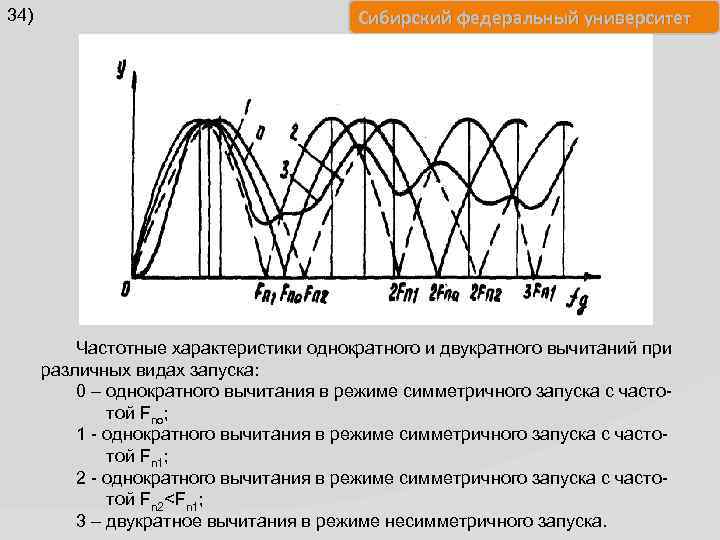

34) Сибирский федеральный университет Частотные характеристики однократного и двукратного вычитаний при различных видах запуска: 0 – однократного вычитания в режиме симметричного запуска с частотой Fno; 1 - однократного вычитания в режиме симметричного запуска с частотой Fn 1; 2 - однократного вычитания в режиме симметричного запуска с частотой Fn 2<Fn 1; 3 – двукратное вычитания в режиме несимметричного запуска.
35) Рис. Метод череспериодного вычитания и выпрямления импульсов
а) б) Рис. Структурная схема системы ЧПК однократной (а) и двукратной (б) на видеочастоте Рис. Амплитудно-частотные характеристики системы СДЦ с однократным и двукратным ЧПК

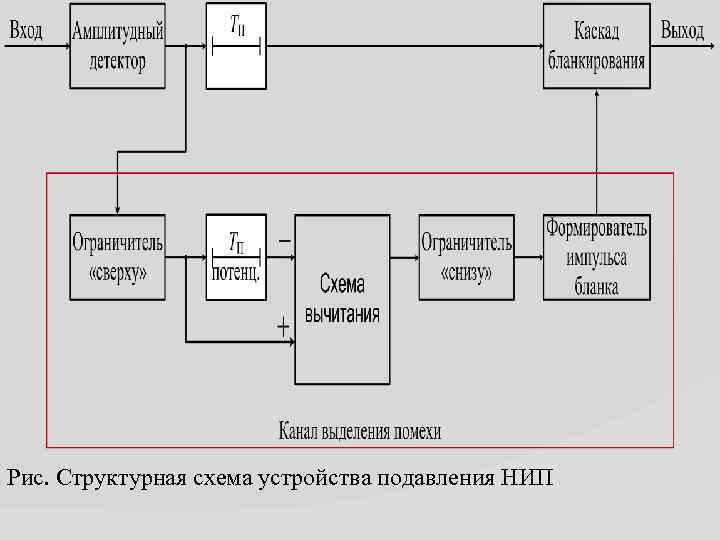

Рис. Структурная схема устройства подавления НИП

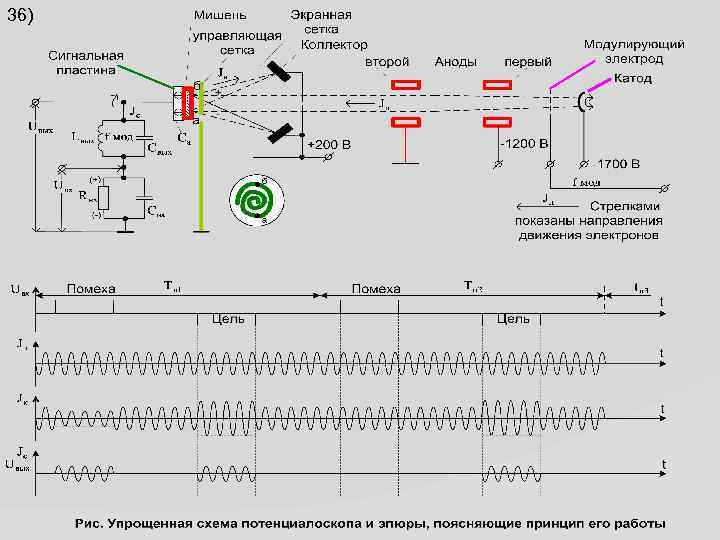

36)
37)

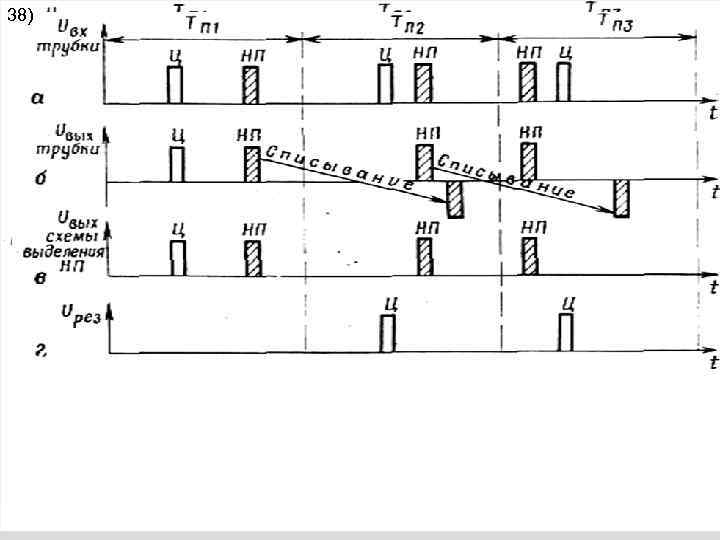

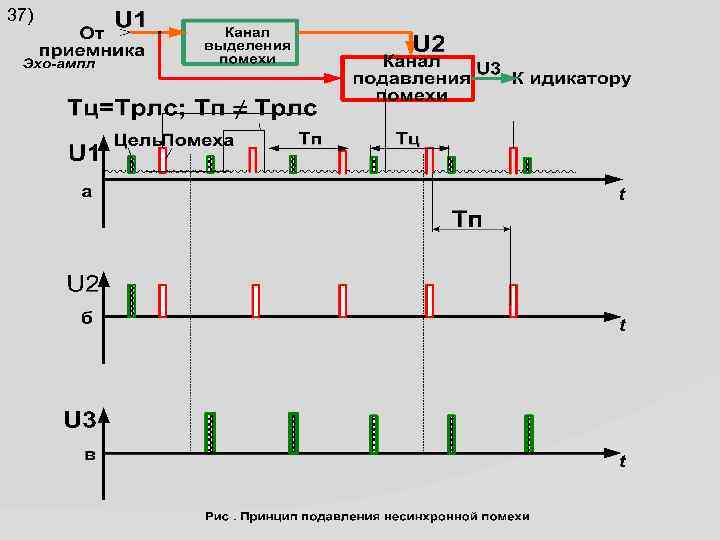

38)
39)

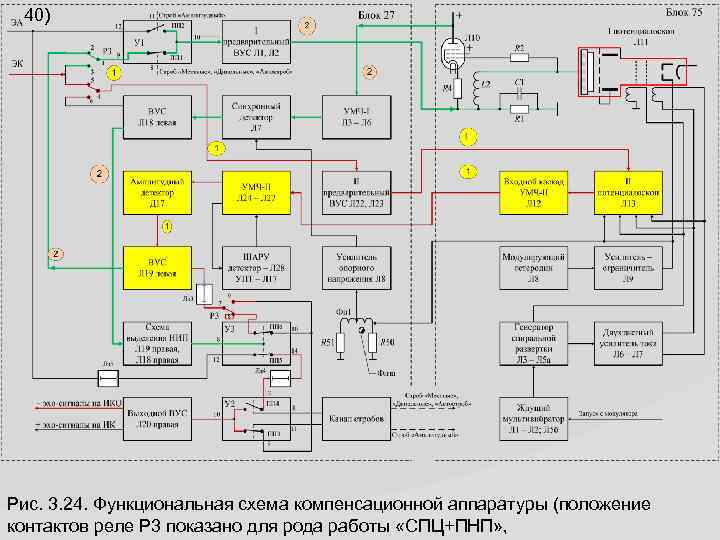

40) Рис. 3. 24. Функциональная схема компенсационной аппаратуры (положение контактов реле Р 3 показано для рода работы «СПЦ+ПНП» ,

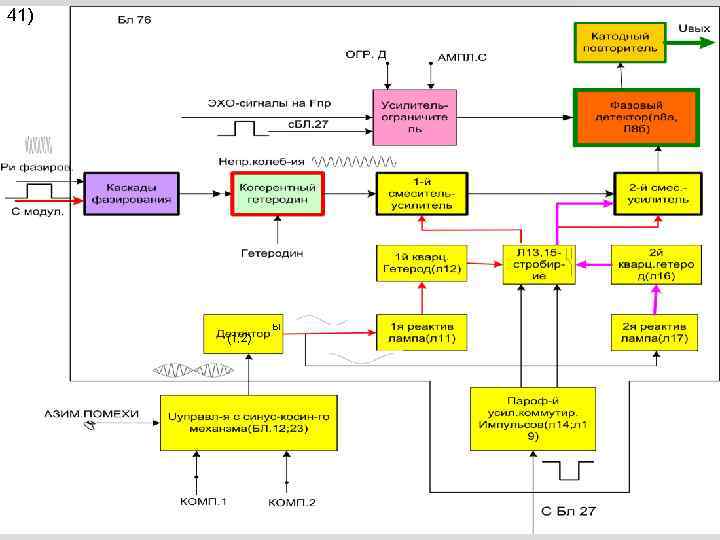

41) (1; 2) ы

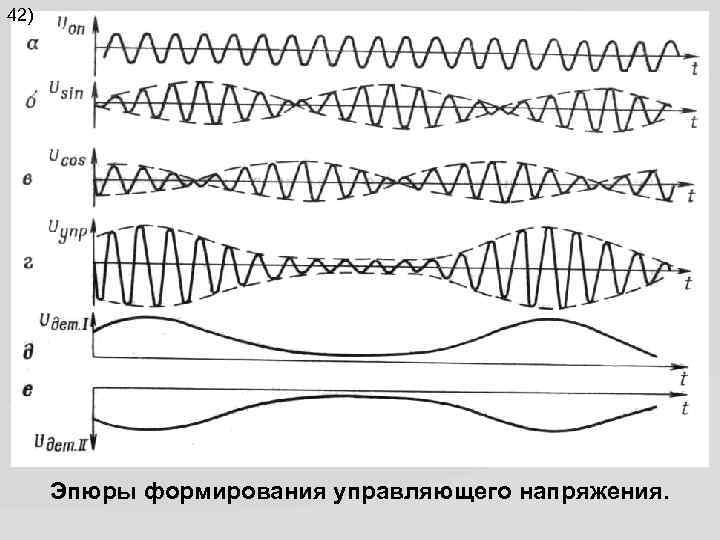

42) Эпюры формирования управляющего напряжения.

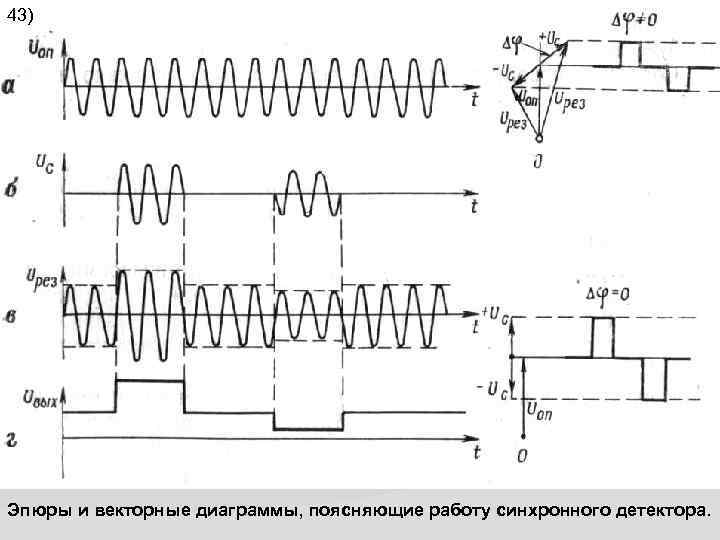

43) Эпюры и векторные диаграммы, поясняющие работу синхронного детектора.

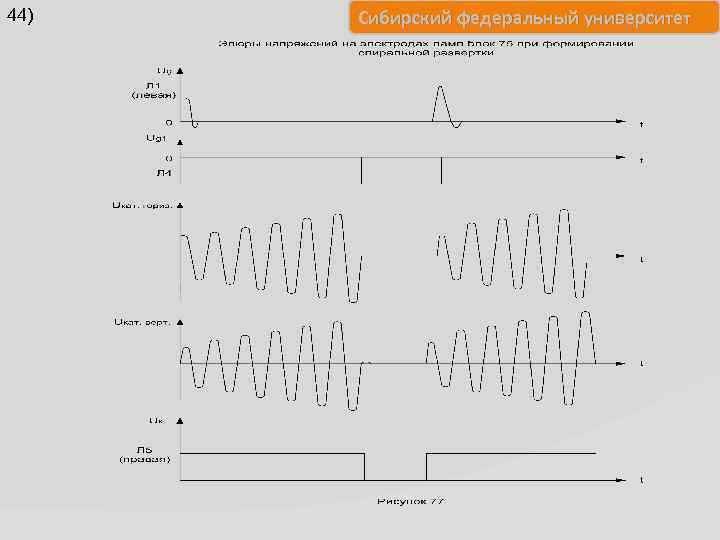

44) Сибирский федеральный университет

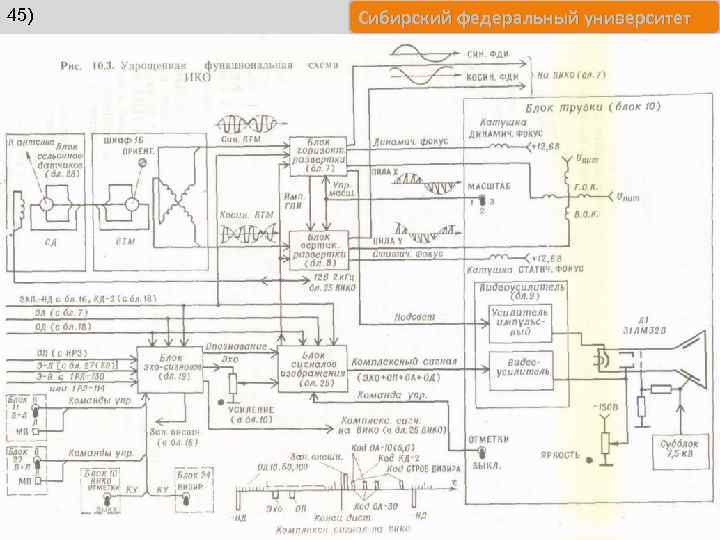

45) Сибирский федеральный университет

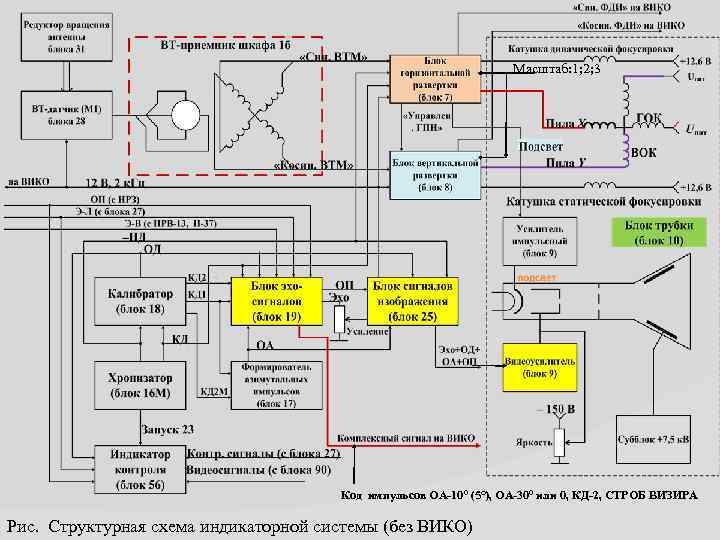

Масштаб: 1; 2; 3 Код импульсов ОА-100 (5°), ОА-300 или 0, КД-2, СТРОБ ВИЗИРА Рис. Структурная схема индикаторной системы (без ВИКО)

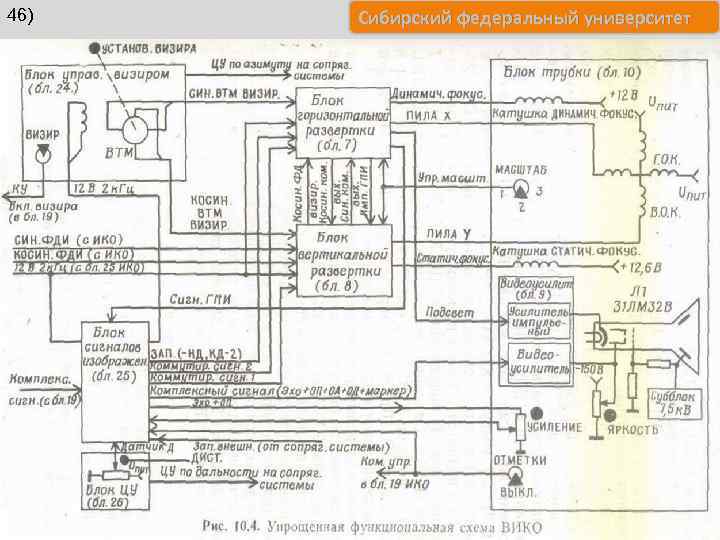

46) Сибирский федеральный университет
47)
48)

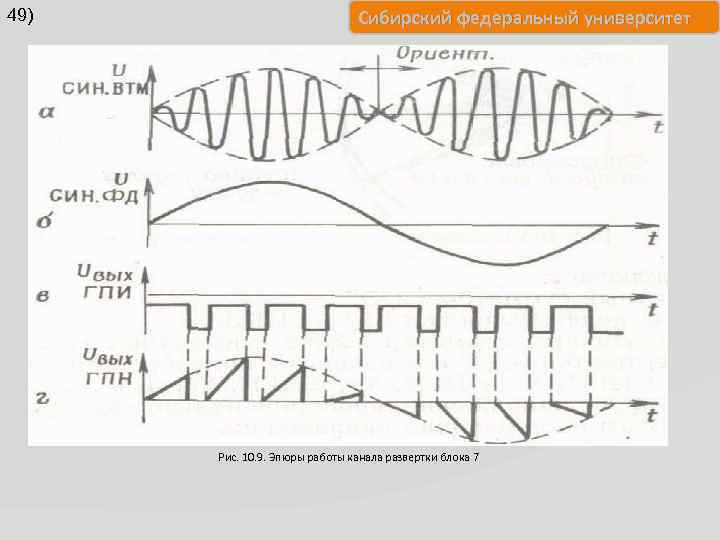

49) Сибирский федеральный университет Рис. 10. 9. Эпюры работы канала развертки блока 7

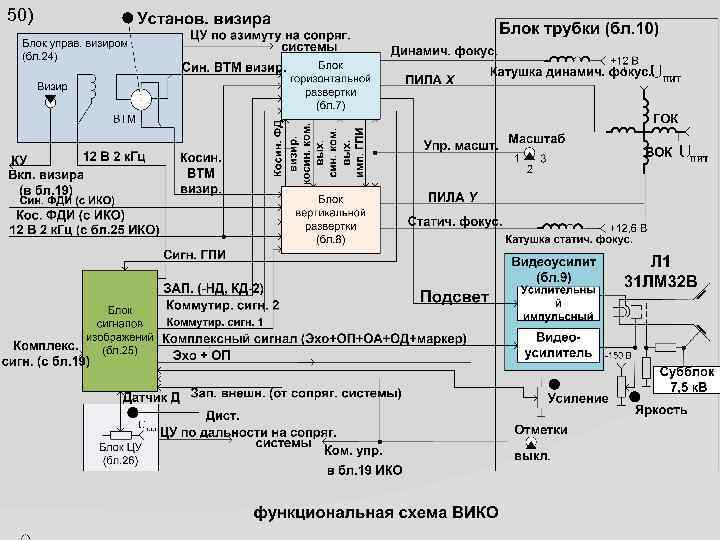

50)

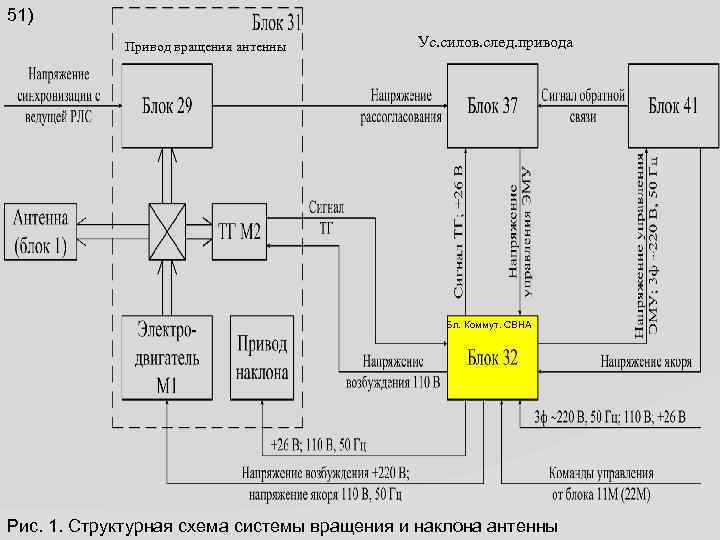

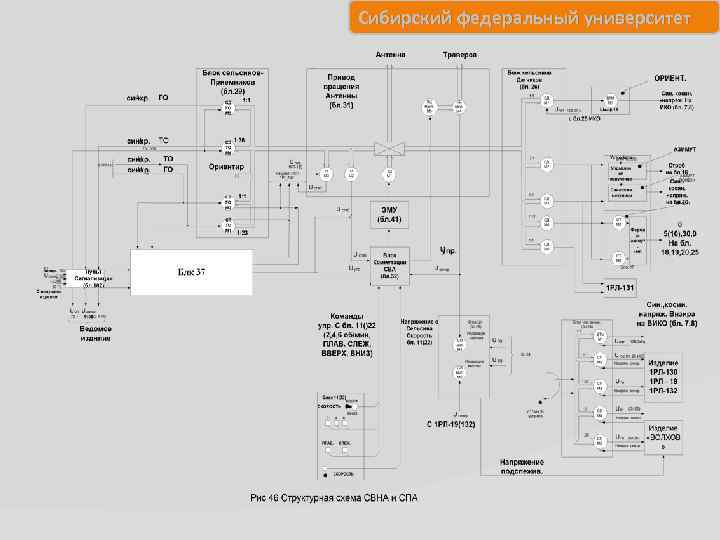

51) Привод вращения антенны Ус. силов. след. привода Бл. Коммут. СВНА Рис. 1. Структурная схема системы вращения и наклона антенны
Сибирский федеральный университет

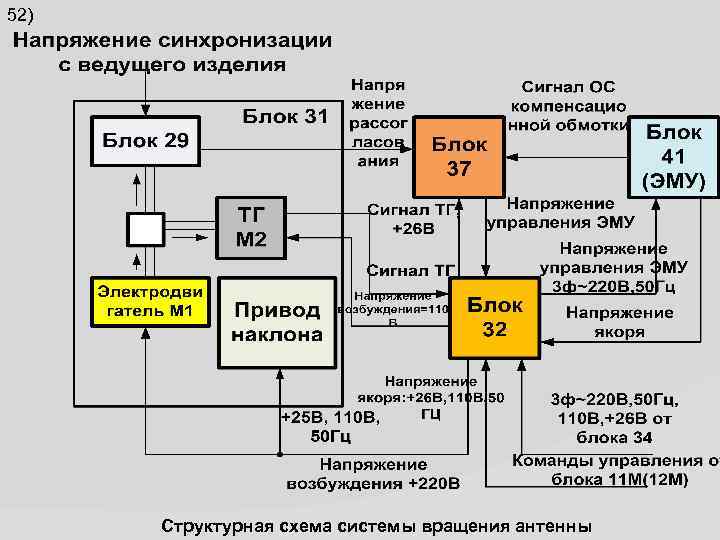

52) Структурная схема системы вращения антенны
53) Блок 32 тахогенератор Электродвиг. Вращения антенны 2 об 4 об 6 об Приводной электродвиг. эму Рис. 2. Функциональная схема системы вращения и наклона антенны (в режимах фиксированных скоростей и плавного изменения скорости)

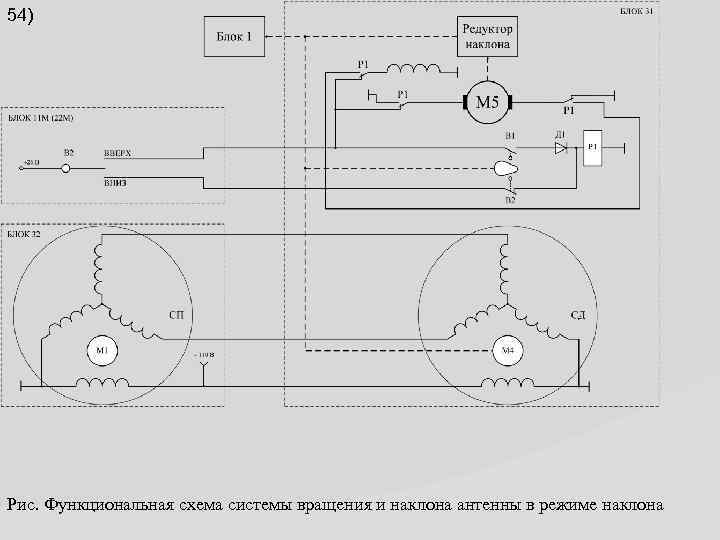

54) Рис. Функциональная схема системы вращения и наклона антенны в режиме наклона

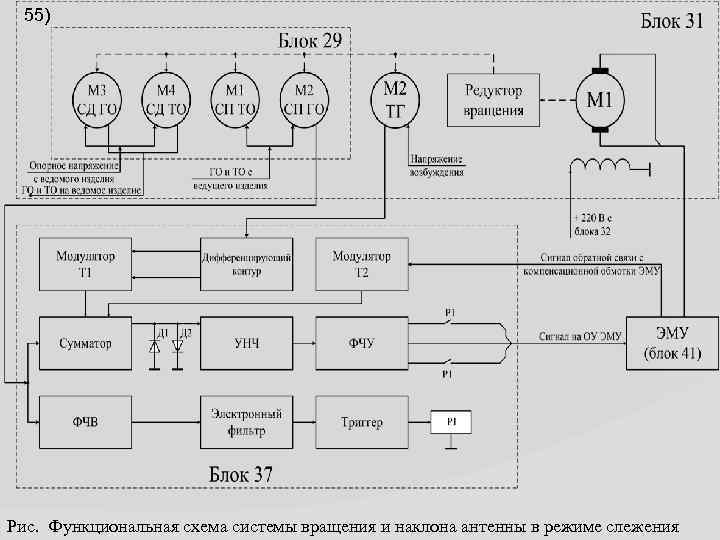

55) Рис. Функциональная схема системы вращения и наклона антенны в режиме слежения

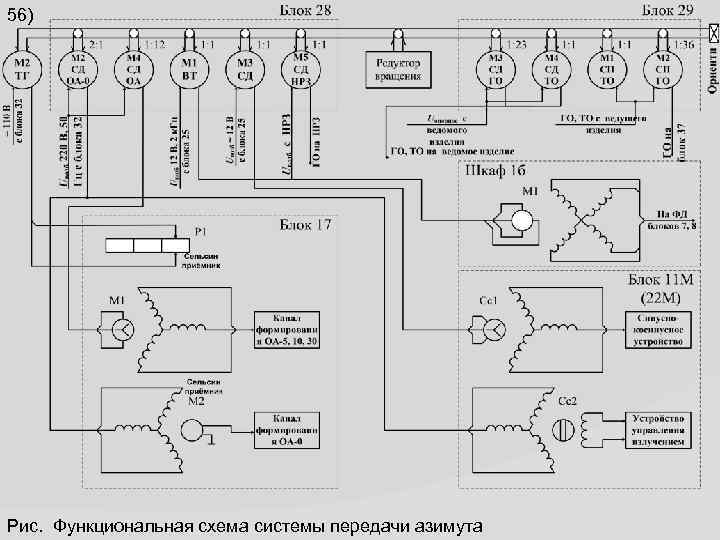

56) Рис. Функциональная схема системы передачи азимута

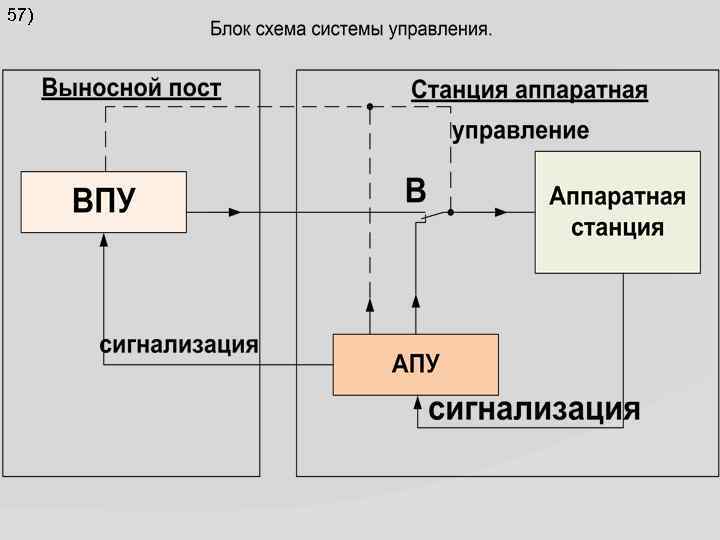

57)

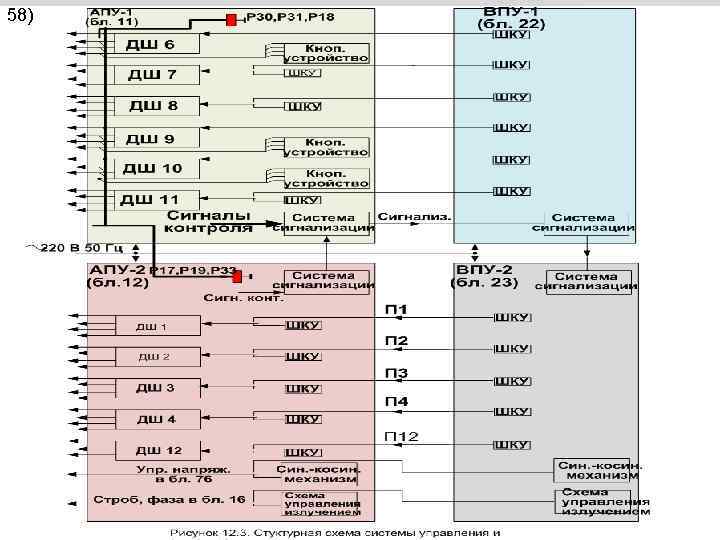

58)

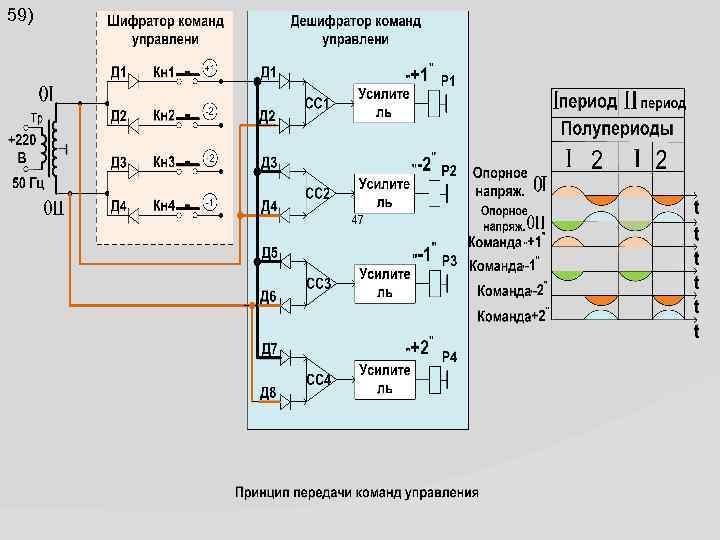

59)

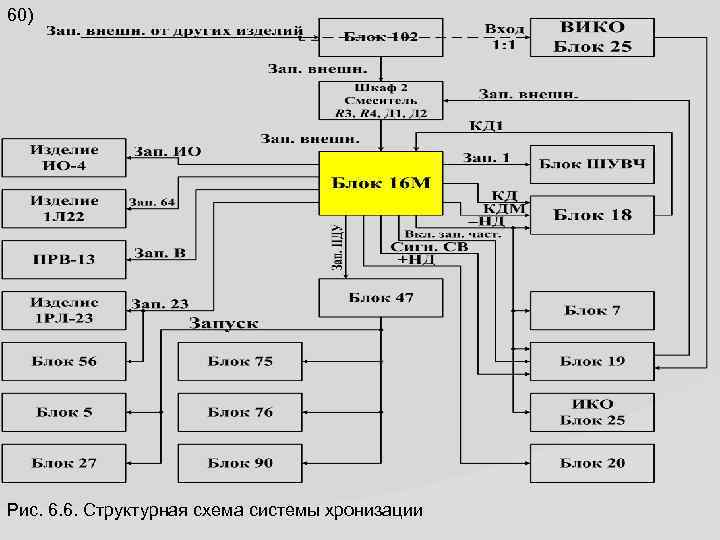

60) Рис. 6. 6. Структурная схема системы хронизации

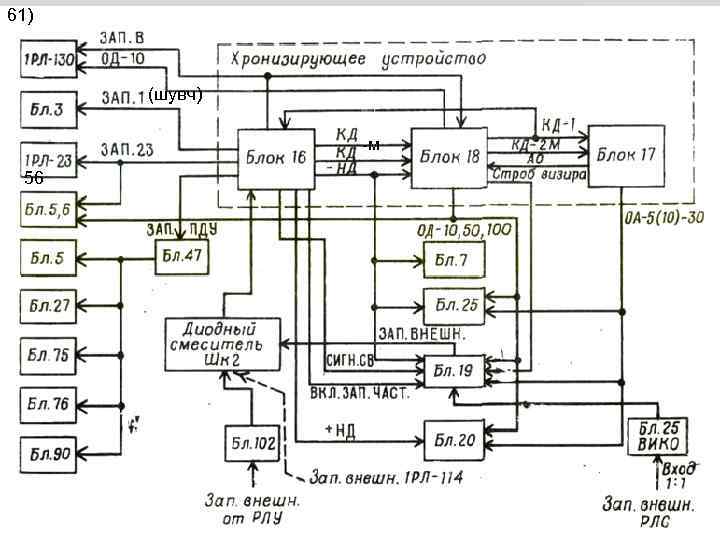

61) (шувч) -м 56

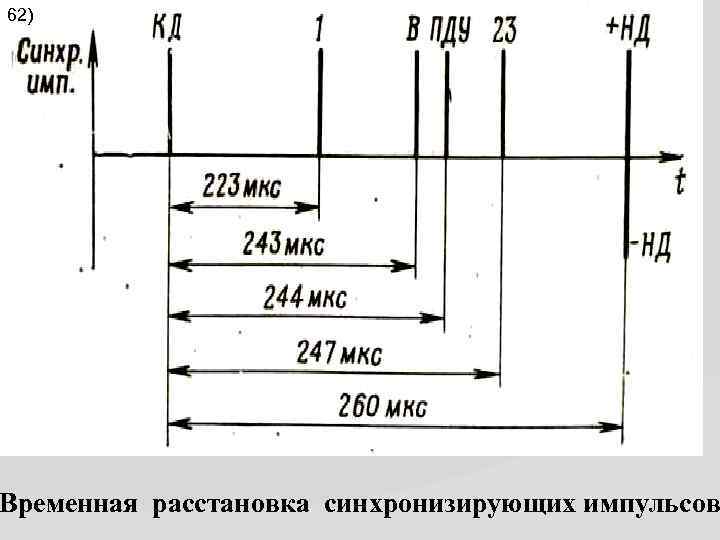

62) Временная расстановка синхронизирующих импульсов

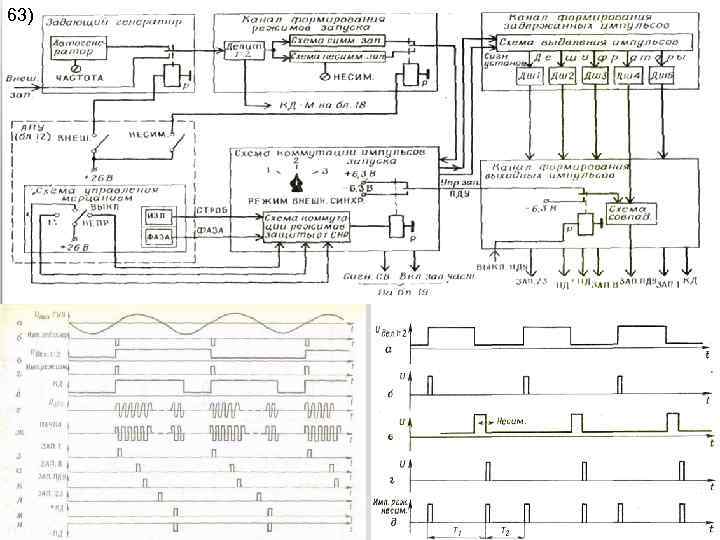

63)

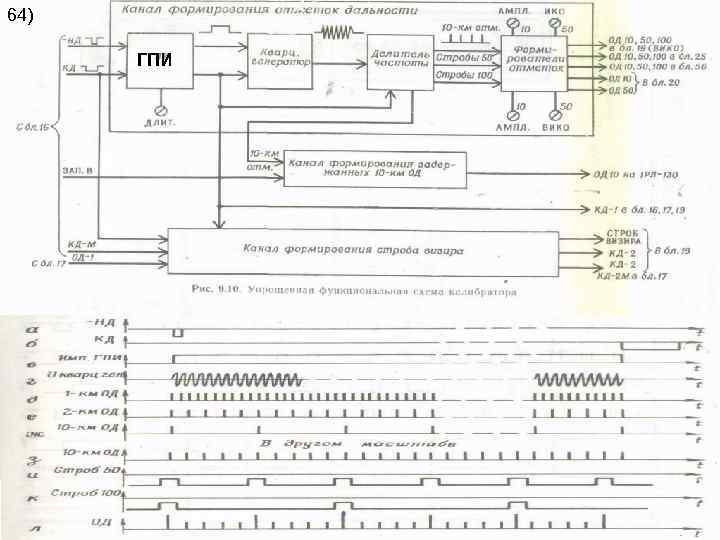

64) ГПИ

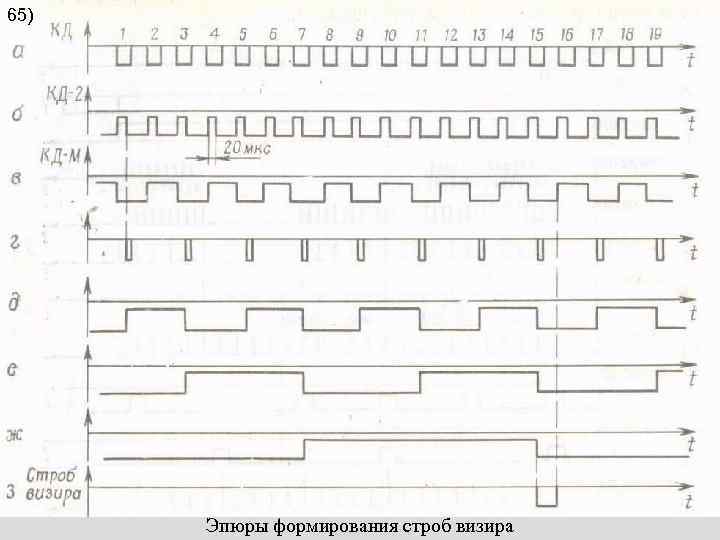

65) Эпюры формирования строб визира

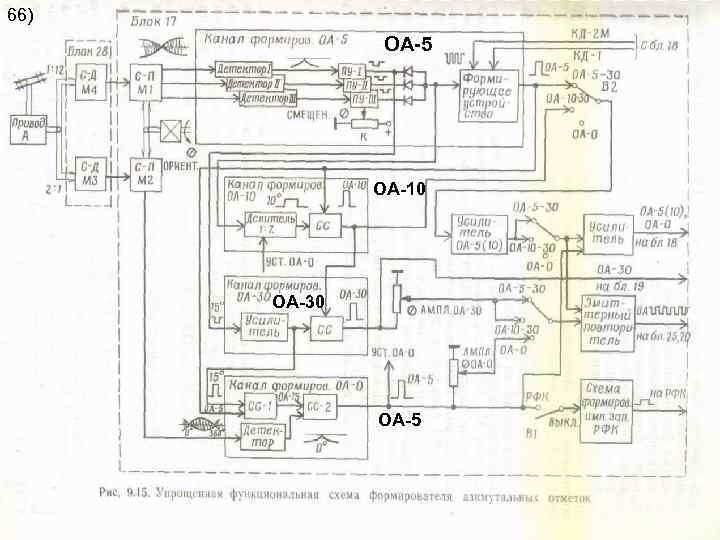

66) ОА-5 ОА-10 ОА-30 ОА-5

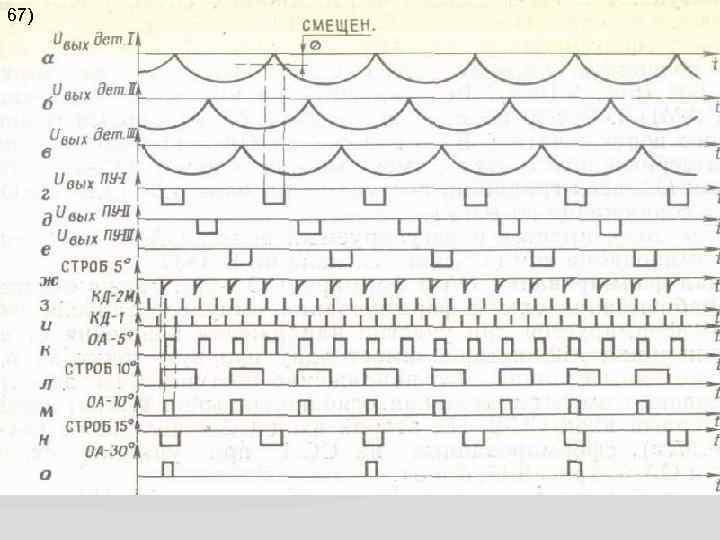

67)

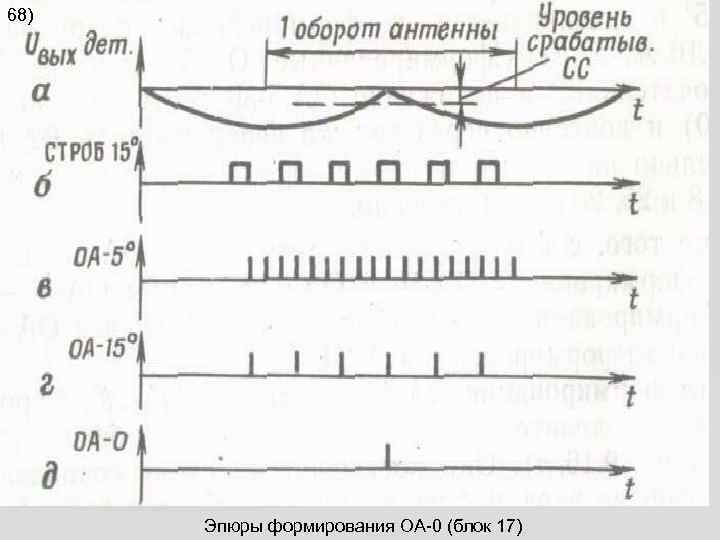

68) Эпюры формирования ОА-0 (блок 17)
)
►
