Сибирский федеральный Институт военного обучения университет Учебный военный центр Отдел «Радиолокационного вооружения РТВ ВВС» Дисциплина «Военно-техническая подготовка» Групповое занятие Тема № 18 «Особенности построения радиолокационной системы опознавания» Занятие № 5 www. sfu-kras. ru http: //ivo. institute. sfu-kras. ru 1

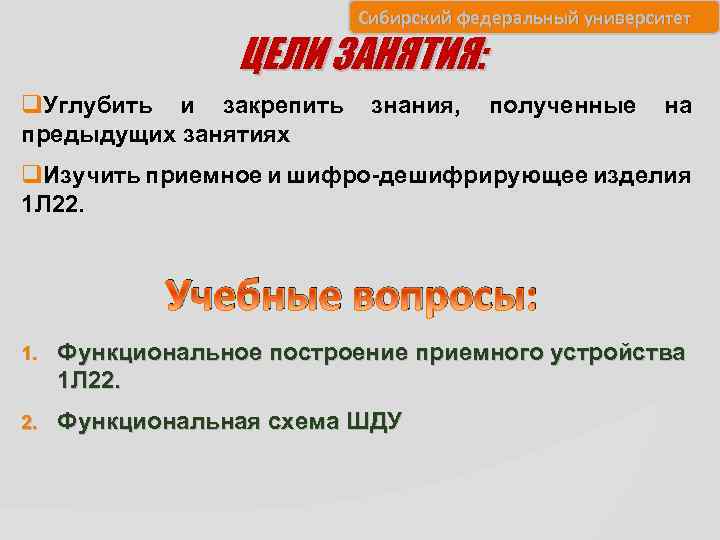

Сибирский федеральный университет ЦЕЛИ ЗАНЯТИЯ: q. Углубить и закрепить предыдущих занятиях знания, полученные на q. Изучить приемное и шифро-дешифрирующее изделия 1 Л 22. Учебные вопросы: 1. Функциональное построение приемного устройства 1 Л 22. Функциональная схема ШДУ

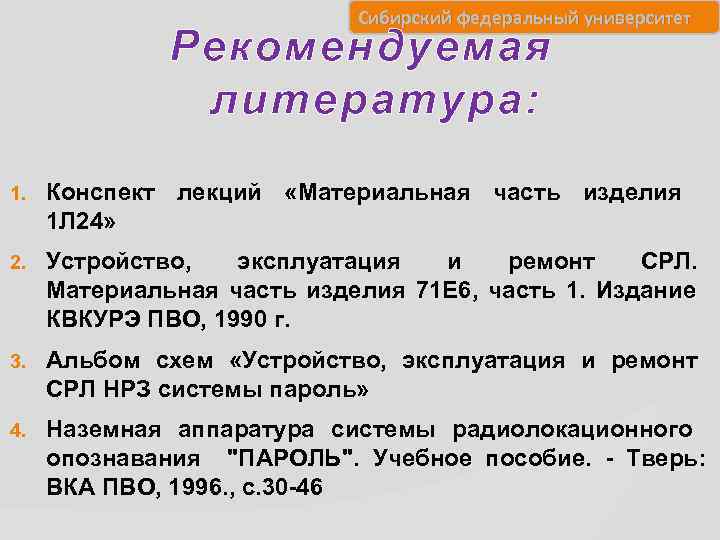

Сибирский федеральный университет Рекомендуемая литература: 1. Конспект лекций «Материальная часть изделия 1 Л 24» 2. Устройство, эксплуатация и ремонт СРЛ. Материальная часть изделия 71 Е 6, часть 1. Издание КВКУРЭ ПВО, 1990 г. 3. Альбом схем «Устройство, эксплуатация и ремонт СРЛ НРЗ системы пароль» 4. Наземная аппаратура системы радиолокационного опознавания "ПАРОЛЬ". Учебное пособие. - Тверь: ВКА ПВО, 1996. , с. 30 -46

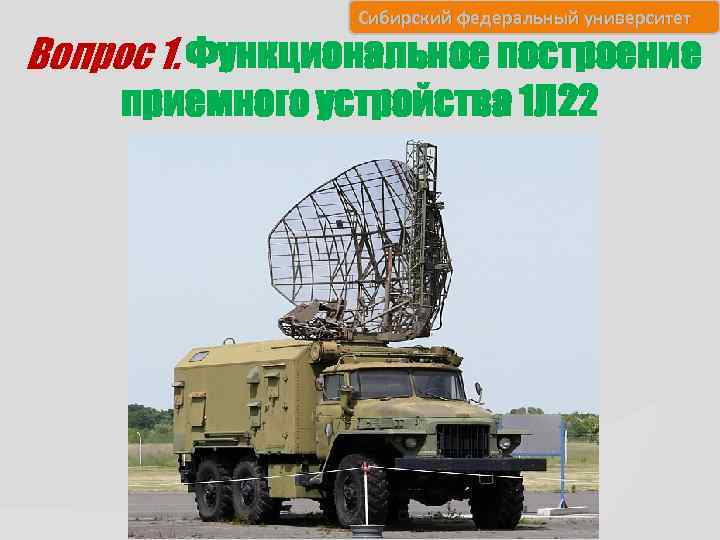

Сибирский федеральный университет Вопрос 1. Функциональное построение приемного устройства 1 Л 22

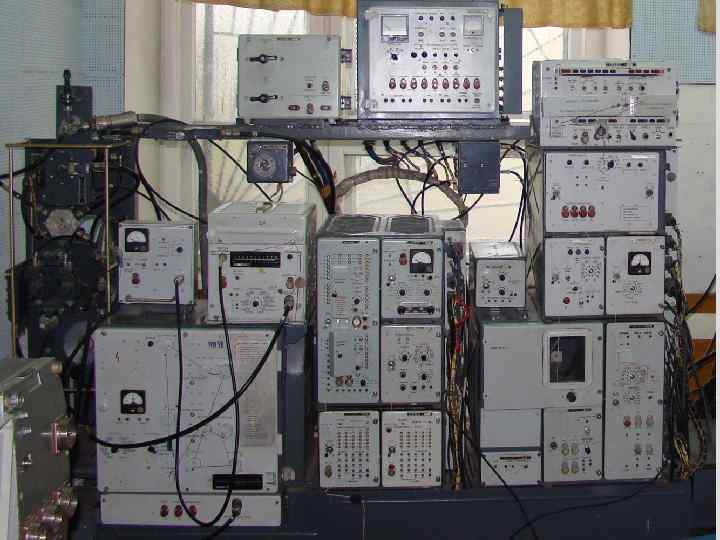

Приемное устройство предназначено для приема ответных сигналов, их усиления и преобразования в видеоимпульсы, разделения по частотам в VIIд, для дешифрации сигналов АМИ в IIIд и ослабления активношумовой помехи в III и VII диапазонах. Приемное устройство имеет следующие технические характеристики: Øрабочая частота в IIIд – F 1, в VIIд - F 2, F 3; Øчувствительность в III и VII д - не хуже минус 113 д. Б/Вт; Øдинамический диапазон 50 д. Б; Øполоса пропускания в IIIд - 16 МГц, в VIIд - 5 МГц; Øпромежуточная частота - 36 -48 МГц; Øкоэффициент подавления шумовой помехи не менее 6 д. Б.

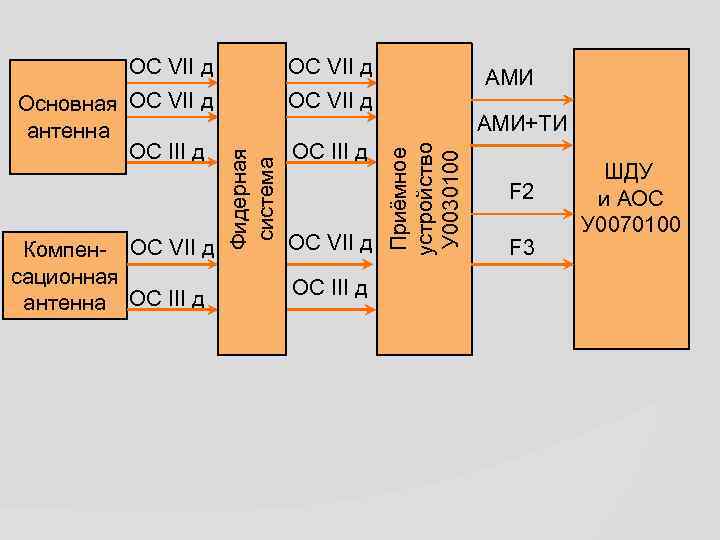

ОС VII д Компен- ОС VII д сационная антенна ОС III д ОС VII д ОС III д АМИ+ТИ Приёмное устройство У 0030100 Основная ОС VII д антенна ОС III д Фидерная система ОС VII д F 2 F 3 ШДУ и АОС У 0070100

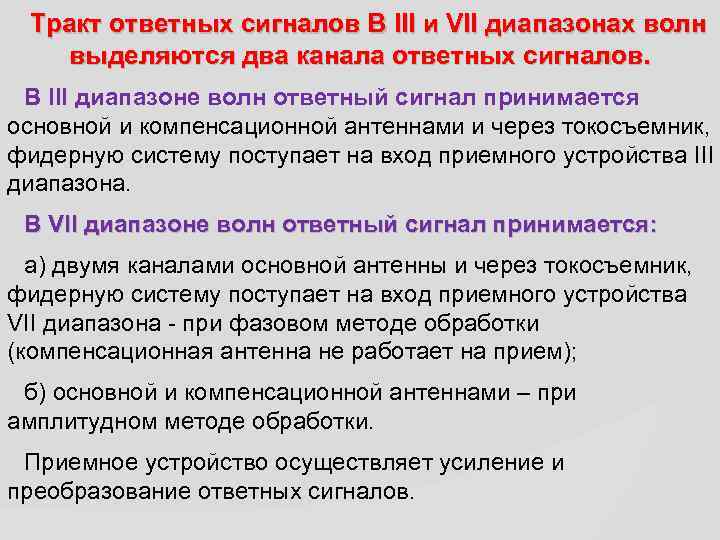

Тракт ответных сигналов В III и VII диапазонах волн выделяются два канала ответных сигналов. В III диапазоне волн ответный сигнал принимается основной и компенсационной антеннами и через токосъемник, фидерную систему поступает на вход приемного устройства III диапазона. В VII диапазоне волн ответный сигнал принимается: а) двумя каналами основной антенны и через токосъемник, фидерную систему поступает на вход приемного устройства VII диапазона - при фазовом методе обработки (компенсационная антенна не работает на прием); б) основной и компенсационной антеннами – при амплитудном методе обработки. Приемное устройство осуществляет усиление и преобразование ответных сигналов.

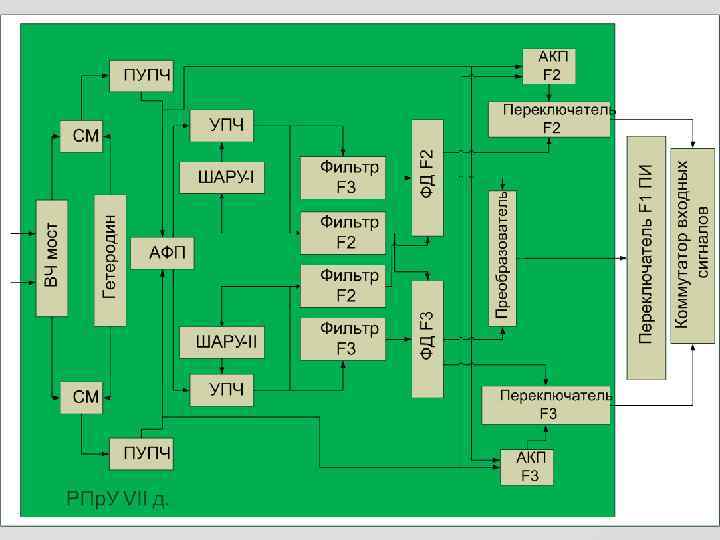

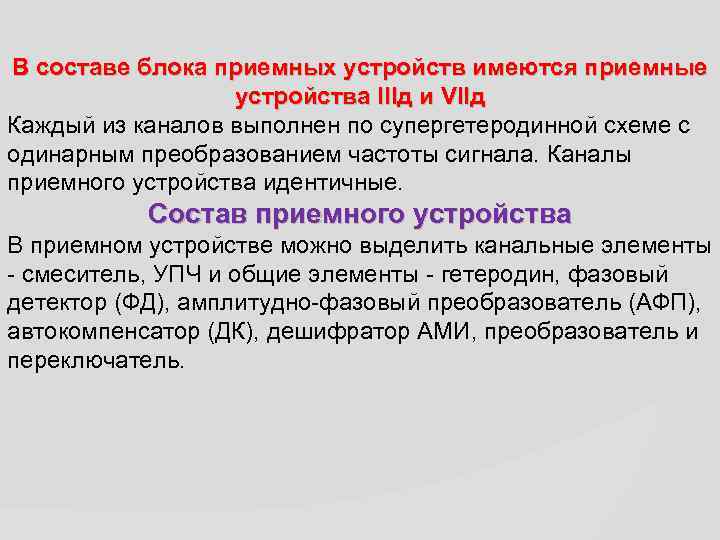

В составе блока приемных устройств имеются приемные устройства IIIд и VIIд Каждый из каналов выполнен по супергетеродинной схеме с одинарным преобразованием частоты сигнала. Каналы приемного устройства идентичные. Состав приемного устройства В приемном устройстве можно выделить канальные элементы - смеситель, УПЧ и общие элементы - гетеродин, фазовый детектор (ФД), амплитудно-фазовый преобразователь (АФП), автокомпенсатор (ДК), дешифратор АМИ, преобразователь и переключатель.

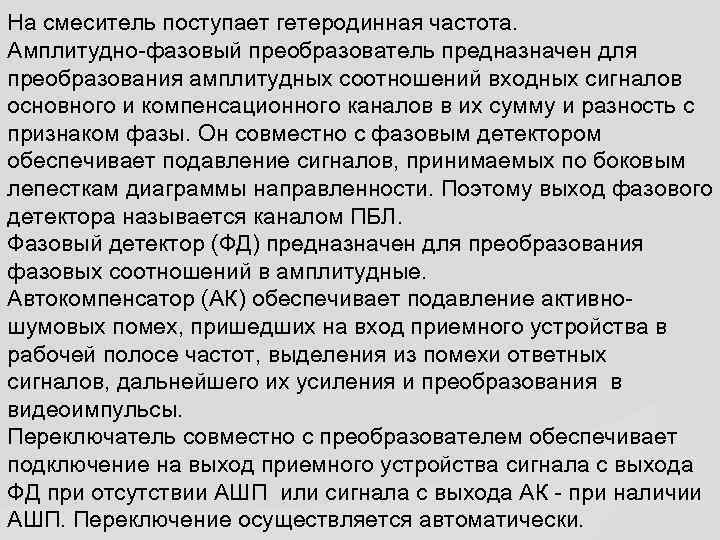

На смеситель поступает гетеродинная частота. Амплитудно-фазовый преобразователь предназначен для преобразования амплитудных соотношений входных сигналов основного и компенсационного каналов в их сумму и разность с признаком фазы. Он совместно с фазовым детектором обеспечивает подавление сигналов, принимаемых по боковым лепесткам диаграммы направленности. Поэтому выход фазового детектора называется каналом ПБЛ. Фазовый детектор (ФД) предназначен для преобразования фазовых соотношений в амплитудные. Автокомпенсатор (АК) обеспечивает подавление активношумовых помех, пришедших на вход приемного устройства в рабочей полосе частот, выделения из помехи ответных сигналов, дальнейшего их усиления и преобразования в видеоимпульсы. Переключатель совместно с преобразователем обеспечивает подключение на выход приемного устройства сигнала с выхода ФД при отсутствии АШП или сигнала с выхода АК - при наличии АШП. Переключение осуществляется автоматически.

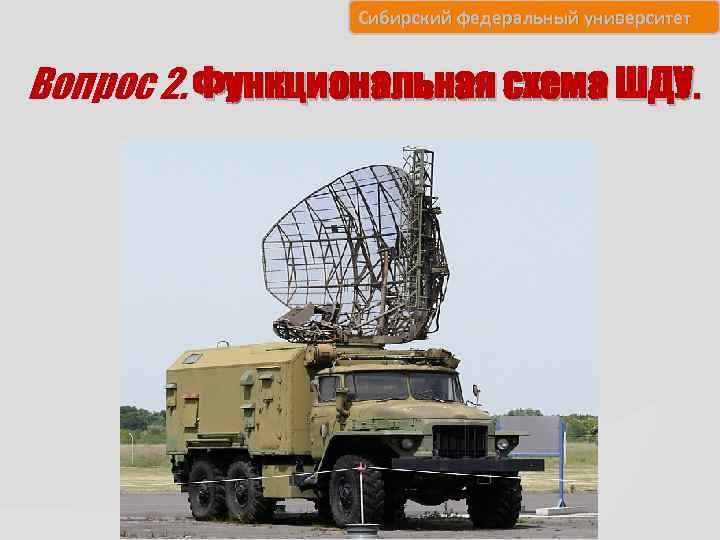

Сибирский федеральный университет Вопрос 2. Функциональная схема ШДУ.

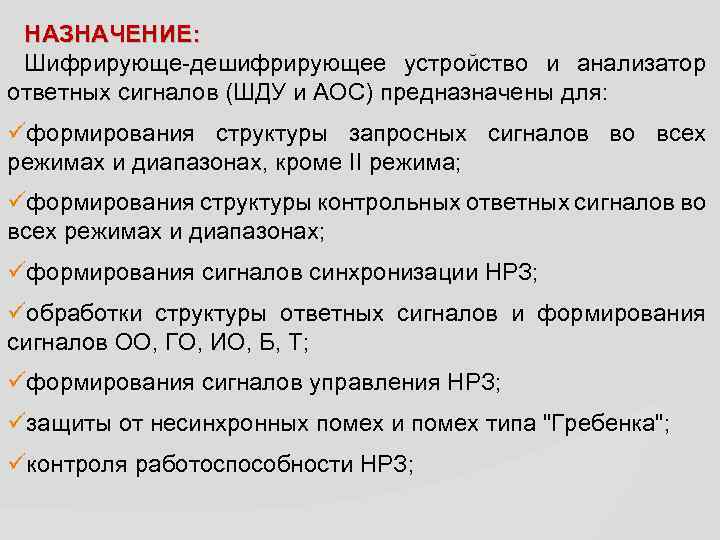

НАЗНАЧЕНИЕ: Шифрирующе-дешифрирующее устройство и анализатор ответных сигналов (ШДУ и АОС) предназначены для: üформирования структуры запросных сигналов во всех режимах и диапазонах, кроме II режима; üформирования структуры контрольных ответных сигналов во всех режимах и диапазонах; üформирования сигналов синхронизации НРЗ; üобработки структуры ответных сигналов и формирования сигналов ОО, ГО, ИО, Б, Т; üформирования сигналов управления НРЗ; üзащиты от несинхронных помех и помех типа "Гребенка"; üконтроля работоспособности НРЗ;

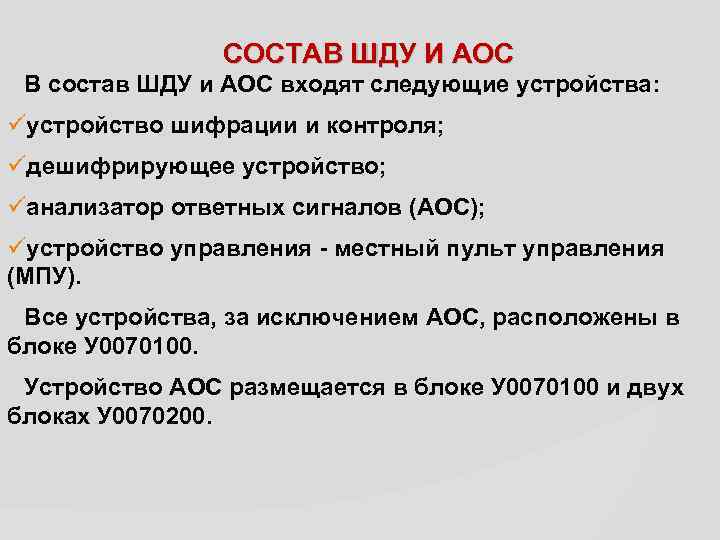

СОСТАВ ШДУ И АОС В состав ШДУ и АОС входят следующие устройства: üустройство шифрации и контроля; üдешифрирующее устройство; üанализатор ответных сигналов (АОС); üустройство управления - местный пульт управления (МПУ). Все устройства, за исключением АОС, расположены в блоке У 0070100. Устройство АОС размещается в блоке У 0070100 и двух блоках У 0070200.

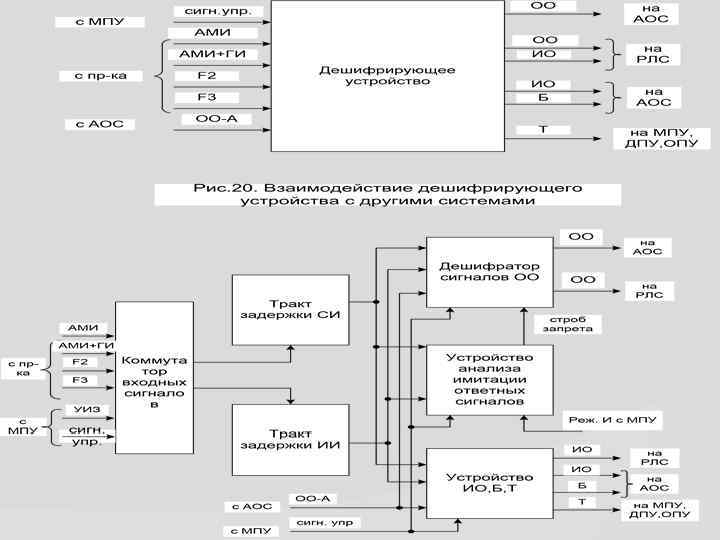

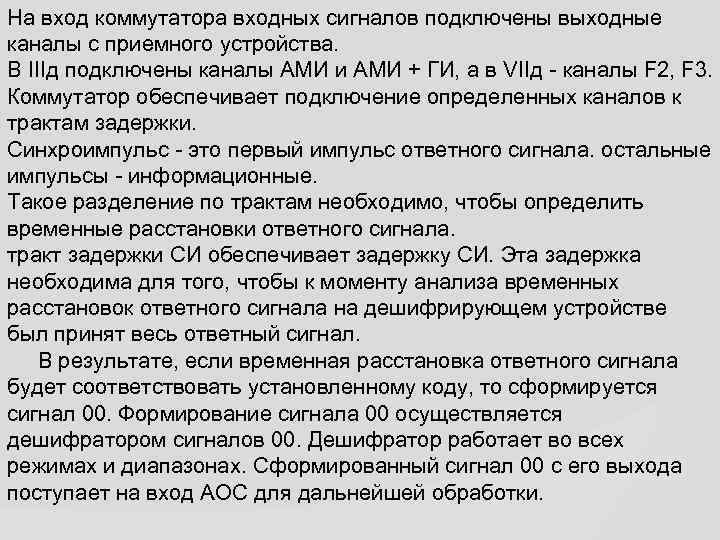

На вход коммутатора входных сигналов подключены выходные каналы с приемного устройства. В IIIд подключены каналы АМИ и АМИ + ГИ, а в VIIд - каналы F 2, F 3. Коммутатор обеспечивает подключение определенных каналов к трактам задержки. Синхроимпульс - это первый импульс ответного сигнала. остальные импульсы - информационные. Такое разделение по трактам необходимо, чтобы определить временные расстановки ответного сигнала. тракт задержки СИ обеспечивает задержку СИ. Эта задержка необходима для того, чтобы к моменту анализа временных расстановок ответного сигнала на дешифрирующем устройстве был принят весь ответный сигнал. В результате, если временная расстановка ответного сигнала будет соответствовать установленному коду, то сформируется сигнал 00. Формирование сигнала 00 осуществляется дешифратором сигналов 00. Дешифратор работает во всех режимах и диапазонах. Сформированный сигнал 00 с его выхода поступает на вход АОС для дальнейшей обработки.

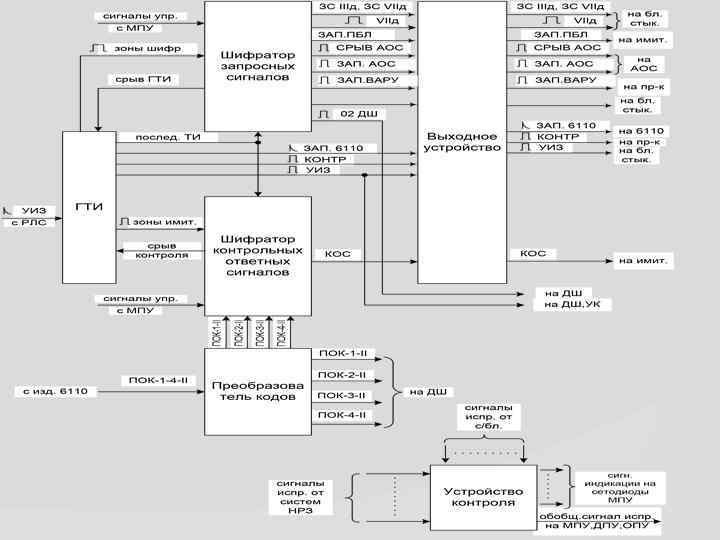

Устройство шифрации и контроля предназначено для: Øформирования структуры запросных сигналов во всех режимах и диапазонах, кроме II режима; Øформирования сигналов синхронизации; Øформирования структуры контрольных сигналов во всех режимах и диапазонах; Øпреобразования кода ответного кода II режима); сигнала Øконтроля работоспособности НРЗ. ПОК-II ответных (признак
