Штриховое кодирование.

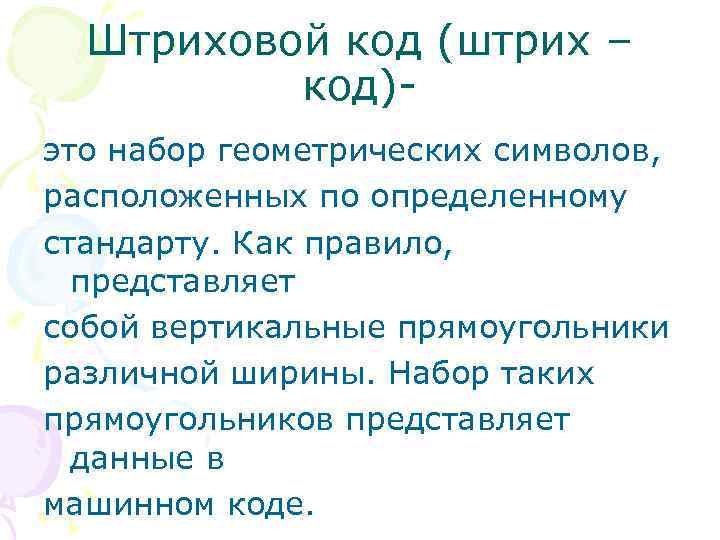

Штриховой код (штрих – код)это набор геометрических символов, расположенных по определенному стандарту. Как правило, представляет собой вертикальные прямоугольники различной ширины. Набор таких прямоугольников представляет данные в машинном коде.

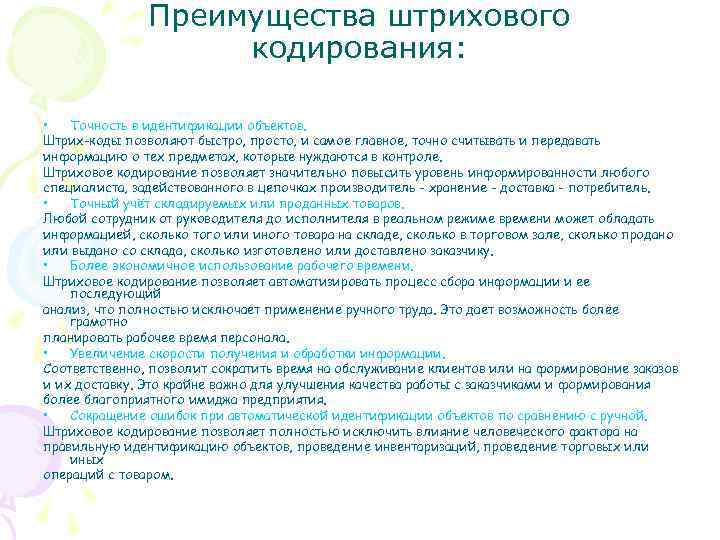

Преимущества штрихового кодирования: • Точность в идентификации объектов. Штрих-коды позволяют быстро, просто, и самое главное, точно считывать и передавать информацию о тех предметах, которые нуждаются в контроле. Штриховое кодирование позволяет значительно повысить уровень информированности любого специалиста, задействованного в цепочках производитель - хранение - доставка - потребитель. • Точный учёт складируемых или проданных товаров. Любой сотрудник от руководителя до исполнителя в реальном режиме времени может обладать информацией, сколько того или иного товара на складе, сколько в торговом зале, сколько продано или выдано со склада, сколько изготовлено или доставлено заказчику. • Более экономичное использование рабочего времени. Штриховое кодирование позволяет автоматизировать процесс сбора информации и ее последующий анализ, что полностью исключает применение ручного труда. Это дает возможность более грамотно планировать рабочее время персонала. • Увеличение скорости получения и обработки информации. Соответственно, позволит сократить время на обслуживание клиентов или на формирование заказов и их доставку. Это крайне важно для улучшения качества работы с заказчиками и формирования более благоприятного имиджа предприятия. • Сокращение ошибок при автоматической идентификации объектов по сравнению с ручной. Штриховое кодирование позволяет полностью исключить влияние человеческого фактора на правильную идентификацию объектов, проведение инвентаризаций, проведение торговых или иных операций с товаром.

Классификация штрихкодов. • Одномерный – можно встретить на большинстве товаров. Представляет собой ряд прямоугольных полос, разделенных промежутками. Информация в нем содержится только в одном измерении и может быть считана обычным

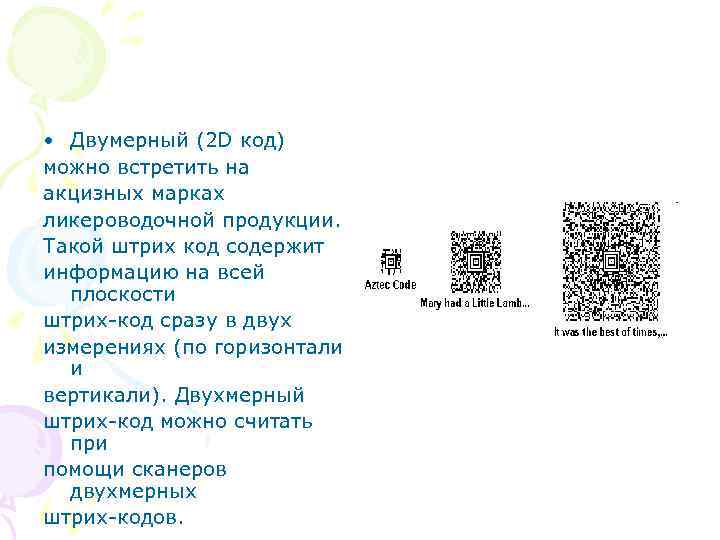

• Двумерный (2 D код) можно встретить на акцизных марках ликероводочной продукции. Такой штрих код содержит информацию на всей плоскости штрих-код сразу в двух измерениях (по горизонтали и вертикали). Двухмерный штрих-код можно считать при помощи сканеров двухмерных штрих-кодов.

Наиболее широкое распространение получили штриховые коды UPC и EAN. Первый представляет стандарт кодирования, принятый в США, второй - в Европе. Однако в ходе внедрения систем кодирования в Практику идентификации товаров коду EAN Отдается предпочтение, в том числе в США, Японии и других странах неевропейского

Сходство кодов UPC и EAN Заключается в том, что в них используется для кодирования один и тот же набор знаков: цифры от 0 до 9 и пять вспомогательных символов. Изображение штриха содержит 2 штриха и 2 пробела. Для изображения цифр имеется 4 таблицы соответствия, поскольку в кодах используются знаки, ограниченные слева, а так же знаки, ограниченные

Структура штрихового кода EAN • • Первые три цифры – так называемый префикс Национальной организации – представляют код страны, в которой находится организация – регистратор производителя и его товара. Следующие 4 -6 цифр штрихового кода обозначают регистрационный номер, присвоенный товаропроизводителю национальной организацией страны. В Российской Федерации присвоение регистрационных номеров возложено на Ассоциацию автоматической идентификации ЮНИСКАН занимается регистрацией и представительством в EAN российских производителей и предприятий, действующих на территории других стран; обеспечивает уникальность присвоенных номеров и их хранение в глобальной базе данных; участвует в международных проектах по совершенствованию технологий автоматической идентификации.

• • Следующей группой цифр (от 3 до 5) шифруются сведения о конкретном товаре как самим производителем, так и стороной продающей товар. Благодаря уникальности кода каждого из произведенных данным предприятием товаров становится возможным их идентификация и получение однозначной информации о названии, размерах, массе, сорте и других характеристиках. Согласно условиям штрихового кодирования любая модификация товара, нарушающая совпадение его характеристик со сведениями, имеющимися в базе данных, влечет за собой необходимость перекодирования. Единственно допустимым изменением, не влияющим на состояние штрих-кода, может быть назначение новой цены на товар. Последняя 13 -я цифра штрих-кода рассчитывается с помощью арифметических операций из предыдущих двенадцати и служит для контроля корректности сканирования штрихов.

Пример вычисления контрольной цифры для определения подлинности товара: 1. Сложить цифры, стоящие на четных местах: 8+0+2+7+0+1=18 2. Полученную сумму умножить на 3: 18 x 3=54 3. Сложить цифры, стоящие на нечетных местах, без контрольной цифры: 4+2+0+4+0+0=10 4. Сложить числа, указанные в пунктах 2 и 3: 54+10=64 5. Отбросить десятки: получим 4 6. Из 10 вычесть полученное в пункте 5: 10 -4=6 Если полученная после расчета цифра не совпадает с контрольной цифрой в штрих-коде, это значит, что товар произведен незаконно.

EAN - 8 Использование штрих-кодов EAN – 13 очень удобно, но не всегда возможно. Если товар имеет малые размеры, то для кода EAN – 13 может не найтись места на этикетке. Уменьшение размера кода ведет к уменьшению ширины штрихов. Если штрихи будут слишком узкими, разрешающей способности сканера может оказаться недостаточно для уверенного считывания этого кода. Для маркировки небольших товаров разработан стандарт штрих-кода EAN – 8, где используется вместо 13 цифр 8. Каждая цифра в EAN - 8 кодируется с помощью 4 штриха: двух белых и двух черных. Общая ширина штрихов составляет 7 единиц. Направление чтения комбинации штрихов значения не имеет. В отличие от кода EAN 13, код EAN-8 не содержит явных признаков принадлежности тому или иному предприятию. Другими словами, в нем нет номера, присвоенного предприятию. Код EAN-8 состоит из префикса национальной организации, номера изделия и контрольного числа. Каждому отдельному виду продукции, независимо от кода предприятия, соответствует отдельный порядковый номер. Номера продукции различных предприятий идут вперемешку. Однако никакой путаницы не происходит: за каждым предприятием закрепляется конкретный номер (номера) EAN-8. Поэтому определить, кому принадлежит номер EAN-8, так

EAN – 13 Номер EAN – 13 изображается на упаковке товара в виде штрихового кода. Эти полоски и пробелы графического изображения штрихового кода считываются сканером, и из комбинации штрихов восстанавливается зашифрованный номер EAN – 13, который передается В компьютер или контрольнокассовую машину. Номер состоит из 12 значащих цифр и 1 контрольной.

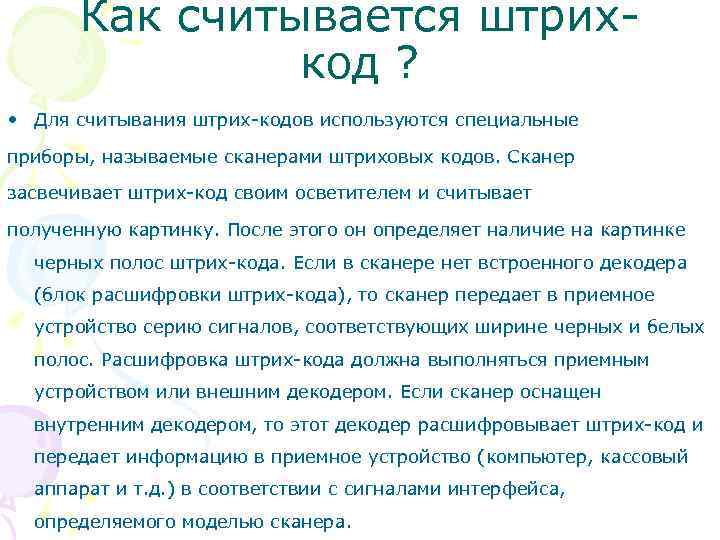

Как считывается штрихкод ? • Для считывания штрих-кодов используются специальные приборы, называемые сканерами штриховых кодов. Сканер засвечивает штрих-код своим осветителем и считывает полученную картинку. После этого он определяет наличие на картинке черных полос штрих-кода. Если в сканере нет встроенного декодера (блок расшифровки штрих-кода), то сканер передает в приемное устройство серию сигналов, соответствующих ширине черных и белых полос. Расшифровка штрих-кода должна выполняться приемным устройством или внешним декодером. Если сканер оснащен внутренним декодером, то этот декодер расшифровывает штрих-код и передает информацию в приемное устройство (компьютер, кассовый аппарат и т. д. ) в соответствии с сигналами интерфейса, определяемого моделью сканера.

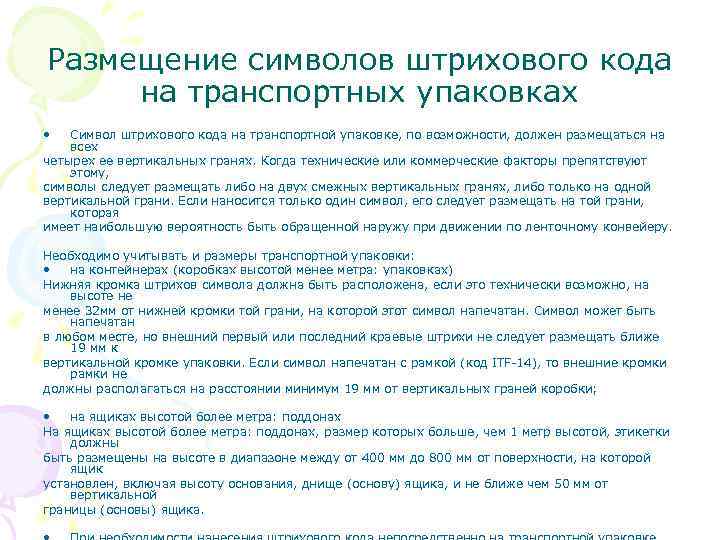

Размещение символов штрихового кода на транспортных упаковках • Символ штрихового кода на транспортной упаковке, по возможности, должен размещаться на всех четырех ее вертикальных гранях. Когда технические или коммерческие факторы препятствуют этому, символы следует размещать либо на двух смежных вертикальных гранях, либо только на одной вертикальной грани. Если наносится только один символ, его следует размещать на той грани, которая имеет наибольшую вероятность быть обращенной наружу при движении по ленточному конвейеру. Необходимо учитывать и размеры транспортной упаковки: • на контейнерах (коробках высотой менее метра: упаковках) Нижняя кромка штрихов символа должна быть расположена, если это технически возможно, на высоте не менее 32 мм от нижней кромки той грани, на которой этот символ напечатан. Символ может быть напечатан в любом месте, но внешний первый или последний краевые штрихи не следует размещать ближе 19 мм к вертикальной кромке упаковки. Если символ напечатан с рамкой (код ITF-14), то внешние кромки рамки не должны располагаться на расстоянии минимум 19 мм от вертикальных граней коробки; • на ящиках высотой более метра: поддонах На ящиках высотой более метра: поддонах, размер которых больше, чем 1 метр высотой, этикетки должны быть размещены на высоте в диапазоне между от 400 мм до 800 мм от поверхности, на которой ящик установлен, включая высоту основания, днище (основу) ящика, и не ближе чем 50 мм от вертикальной границы (основы) ящика.

ITF-14 Данный штрих-код используется для маркировки групповых транспортных упаковок. Имеет более низкие требования к качеству печати по сравнению с кодами семейства EAN/UPC. Длина кода фиксированная и составляет 14 цифр. Первая цифра обозначает логический вариант групповой упаковки. Следующие 12 цифр содержат код EAN-13 (без контрольной цифры) продукции помещенной в групповую упаковку. Последняя цифра является контрольной.

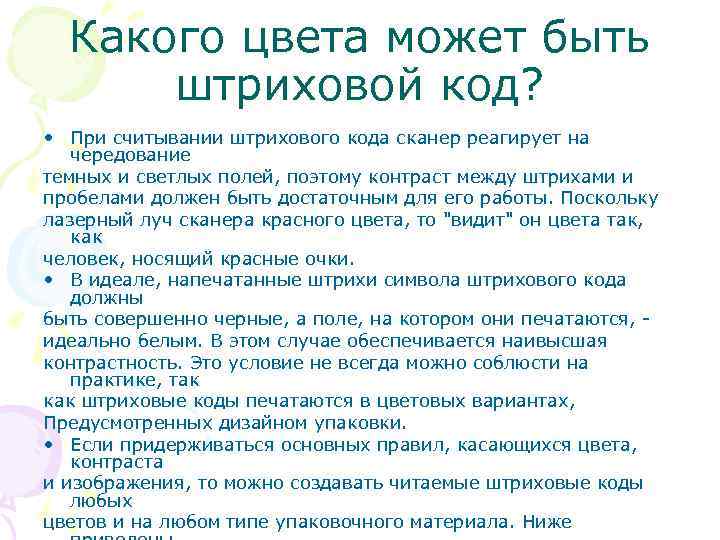

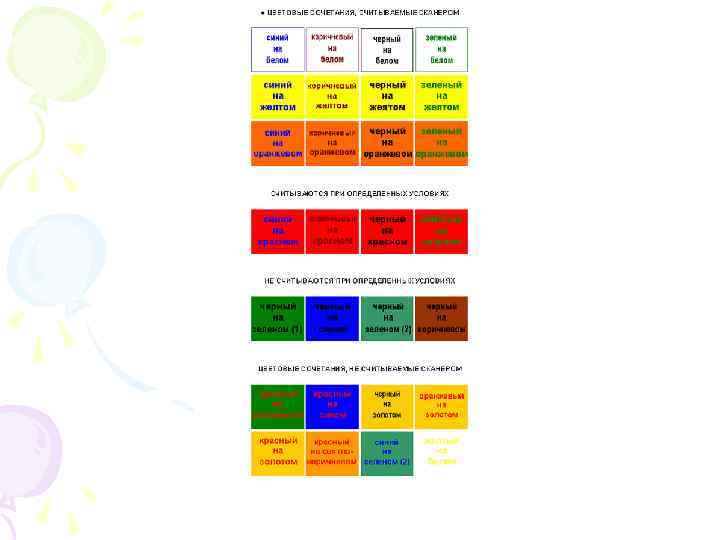

Какого цвета может быть штриховой код? • При считывании штрихового кода сканер реагирует на чередование темных и светлых полей, поэтому контраст между штрихами и пробелами должен быть достаточным для его работы. Поскольку лазерный луч сканера красного цвета, то "видит" он цвета так, как человек, носящий красные очки. • В идеале, напечатанные штрихи символа штрихового кода должны быть совершенно черные, а поле, на котором они печатаются, идеально белым. В этом случае обеспечивается наивысшая контрастность. Это условие не всегда можно соблюсти на практике, так как штриховые коды печатаются в цветовых вариантах, Предусмотренных дизайном упаковки. • Если придерживаться основных правил, касающихся цвета, контраста и изображения, то можно создавать читаемые штриховые коды любых цветов и на любом типе упаковочного материала. Ниже

Таблица соответствия штрих-кодов стран в системе EAN • • • • • • • • • • СТРАНА ШТРИХ-КОД Австралия 93 Австрия 90 -91 Аргентина 779 Бельгия 54 Болгария 380 Боливия 777 Босния 387 Бразилия 789 Великобритания 50 Венгрия 599 Венесуэла 759 Вьетнам 893 Гваделупа 489 Гватемала 740 -745 Германия 400 -440 Гондурас 740 -745 Греция 520 Дания 57 Доминиканская республика 746 Израиль 729 Индия 890 Индонезия Ирландия 539 Исландия 569 Испания 84 Италия 80 -83 Канада 00 -09 Кипр 529 Китай 690 -691 Колумбия 770 Коста-Рика Куба 850 Латвия 475 Литва 477 Люксембург Мавритания 609 Малайзия 955 Мальта 535 Марокко и Западная Сахара 899 740 -745 54 611

Таблица соответствия штрих-кодов стран в системе EAN • • • • • • • • • Мексика Молдова Нидерланды Никарагуа Новая Зеландия Норвегия Панама Парагвай Перу Польша Португалия Россия Румыния Сальвадор Сербия Сингапур Словакия Словения США Таиланд Тайвань Тунис Турция Украина Уругвай Филиппины Финляндия Франция Хорватия Чехия Чили Южная Корея ЮАР Япония 750 484 87 94 70 740 -745 784 775 590 560 460 -469 594 740 -745 860 888 858 00 -09 885 471 619 869 482 773 480 64 30 -37 385 859 780 880 600 -601 49 740 -745 383
