ШТРИХОВОЕ КОДИРОВАНИЕ

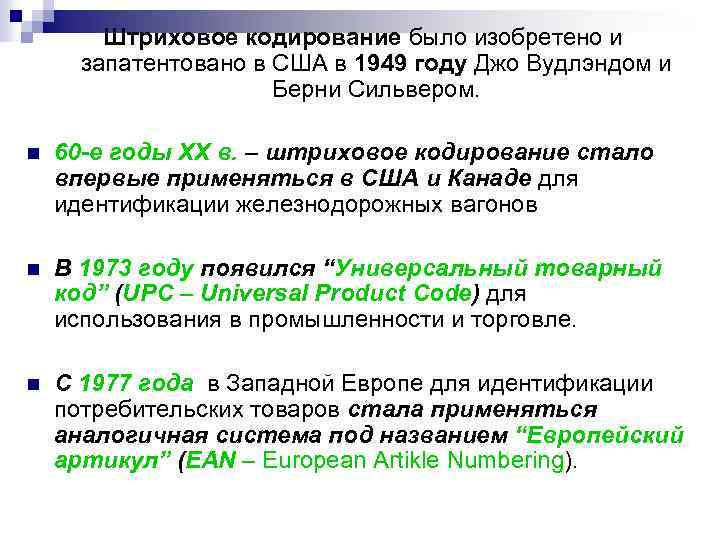

Штриховое кодирование было изобретено и запатентовано в США в 1949 году Джо Вудлэндом и Берни Сильвером. n 60 -е годы ХХ в. – штриховое кодирование стало впервые применяться в США и Канаде для идентификации железнодорожных вагонов n В 1973 году появился “Универсальный товарный код” (UPC – Universal Product Code) для использования в промышленности и торговле. n С 1977 года в Западной Европе для идентификации потребительских товаров стала применяться аналогичная система под названием “Европейский артикул” (EAN – European Artikle Numbering).
n ШТРИХОВОЕ КОДИРОВАНИЕ ТОВАРА – это совокупность средств и методов автоматизированного учета движения товаров и финансовых потоков, хранения, обработки, передачи и использования информации, закодированной с помощью штрих кодов. n ШТРИХОВОЙ КОД – знак, предназначенный для автоматизированных идентификации и учета информации о товаре, закодированной в виде цифр и штрихов. По нему можно установить вид товара, его принадлежность к определенной товарной группе, качественные характеристики. n В соответствии с требованиями проведения внешнеторговых сделок наличие штрихового кода на упаковке товара является обязательным условием его экспорта.

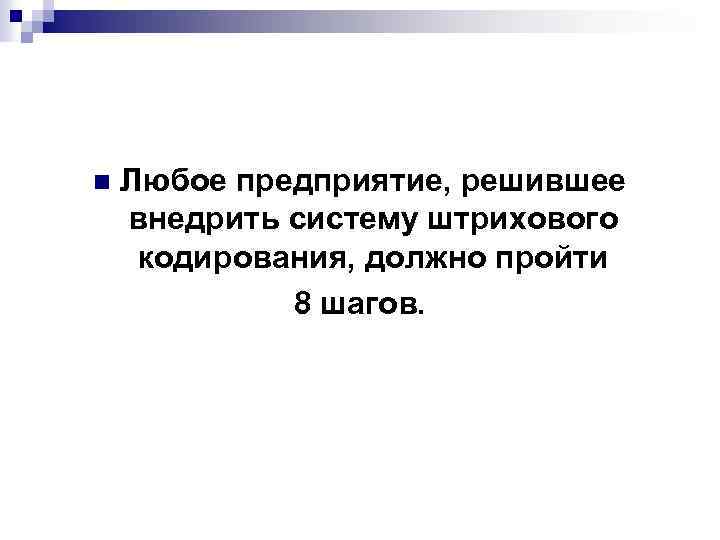

n Любое предприятие, решившее внедрить систему штрихового кодирования, должно пройти 8 шагов.

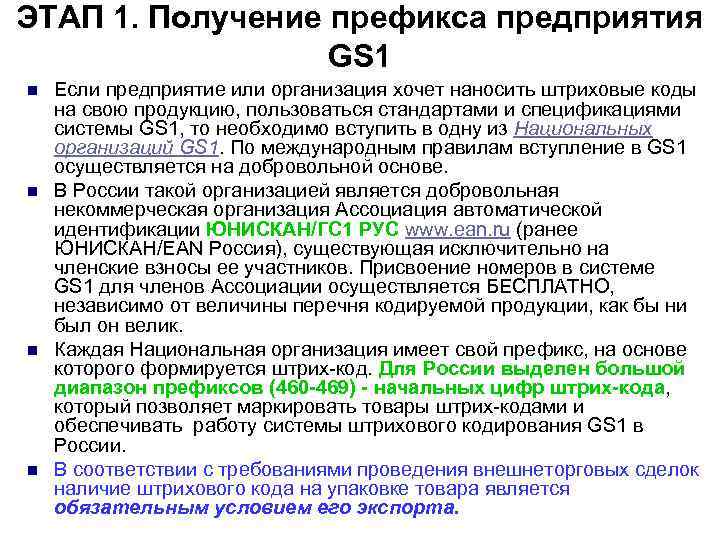

ЭТАП 1. Получение префикса предприятия GS 1 n n Если предприятие или организация хочет наносить штриховые коды на свою продукцию, пользоваться стандартами и спецификациями системы GS 1, то необходимо вступить в одну из Национальных организаций GS 1. По международным правилам вступление в GS 1 осуществляется на добровольной основе. В России такой организацией является добровольная некоммерческая организация Ассоциация автоматической идентификации ЮНИСКАН/ГС 1 РУС www. ean. ru (ранее ЮНИСКАН/EAN Россия), существующая исключительно на членские взносы ее участников. Присвоение номеров в системе GS 1 для членов Ассоциации осуществляется БЕСПЛАТНО, независимо от величины перечня кодируемой продукции, как бы ни был он велик. Каждая Национальная организация имеет свой префикс, на основе которого формируется штрих код. Для России выделен большой диапазон префиксов (460 -469) - начальных цифр штрих-кода, который позволяет маркировать товары штрих кодами и обеспечивать работу системы штрихового кодирования GS 1 в России. В соответствии с требованиями проведения внешнеторговых сделок наличие штрихового кода на упаковке товара является обязательным условием его экспорта.

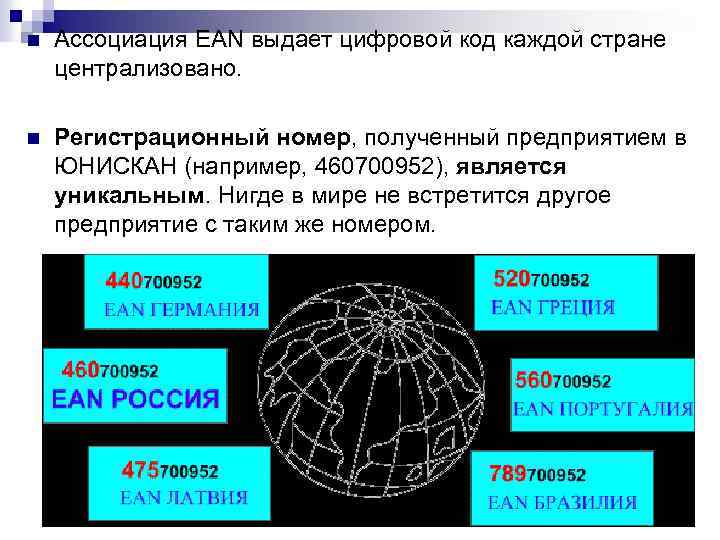

n Ассоциация EAN выдает цифровой код каждой стране централизовано. n Регистрационный номер, полученный предприятием в ЮНИСКАН (например, 460700952), является уникальным. Нигде в мире не встретится другое предприятие с таким же номером.

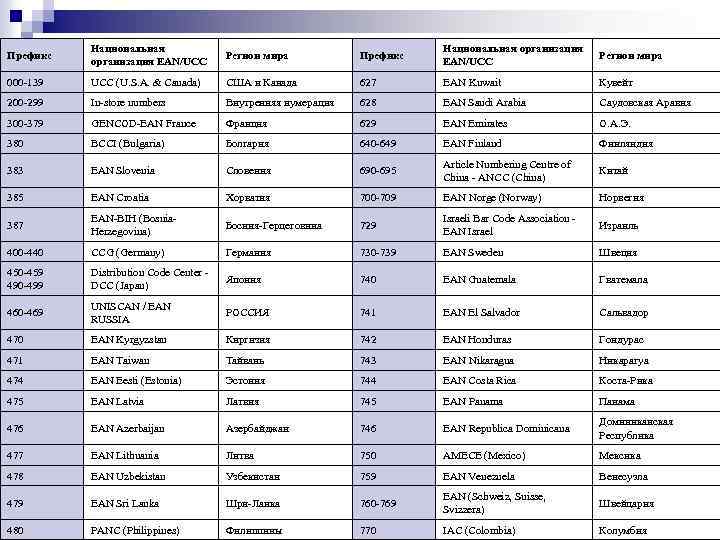

Префикс Национальная организация EAN/UCC Регион мира 000 -139 UCC (U. S. A. & Canada) США и Канада 627 EAN Kuwait Кувейт 200 -299 In-store numbers Внутренняя нумерация 628 EAN Saudi Arabia Саудовская Аравия 300 -379 GENCOD-EAN France Франция 629 EAN Emirates О. А. Э. 380 BCCI (Bulgaria) Болгария 640 -649 EAN Finland Финляндия 383 EAN Slovenia Словения 690 -695 Article Numbering Centre of China - ANCC (China) Китай 385 EAN Croatia Хорватия 700 -709 EAN Norge (Norway) Норвегия 387 EAN-BIH (Bosnia. Herzegovina) Босния-Герцеговина 729 Israeli Bar Code Association - EAN Israel Израиль 400 -440 CCG (Germany) Германия 730 -739 EAN Sweden Швеция 450 -459 490 -499 Distribution Code Center - DCC (Japan) Япония 740 EAN Guatemala Гватемала 460 -469 UNISCAN / EAN RUSSIA РОССИЯ 741 EAN El Salvador Сальвадор 470 EAN Kyrgyzstan Киргизия 742 EAN Honduras Гондурас 471 EAN Taiwan Тайвань 743 EAN Nikaragua Никарагуа 474 EAN Eesti (Estonia) Эстония 744 EAN Costa Rica Коста-Рика 475 EAN Latvia Латвия 745 EAN Panama Панама 476 EAN Azerbaijan Азербайджан 746 EAN Republica Dominicana Доминиканская Республика 477 EAN Lithuania Литва 750 AMECE (Mexico) Мексика 478 EAN Uzbekistan Узбекистан 759 EAN Venezuela Венесуэла 479 EAN Sri Lanka Шри-Ланка 760 -769 EAN (Schweiz, Suisse, Svizzera) Швейцария 480 PANC (Philippines) Филиппины 770 IAC (Colombia) Колумбия

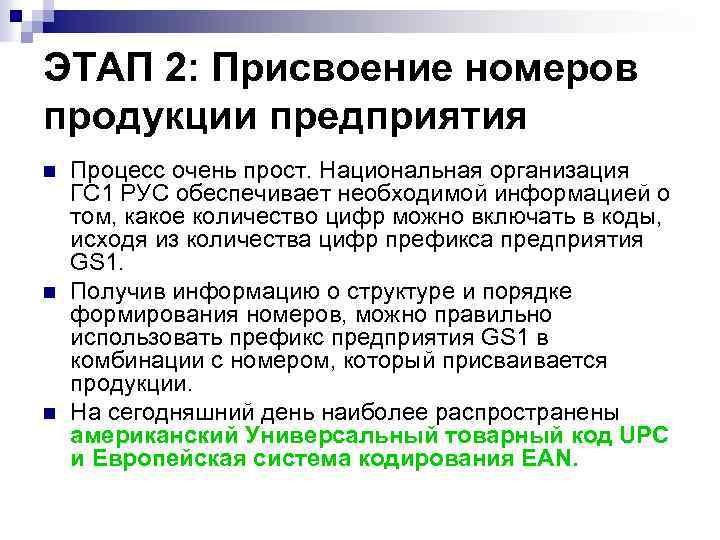

ЭТАП 2: Присвоение номеров продукции предприятия n n n Процесс очень прост. Национальная организация ГС 1 РУС обеспечивает необходимой информацией о том, какое количество цифр можно включать в коды, исходя из количества цифр префикса предприятия GS 1. Получив информацию о структуре и порядке формирования номеров, можно правильно использовать префикс предприятия GS 1 в комбинации с номером, который присваивается продукции. На сегодняшний день наиболее распространены американский Универсальный товарный код UPC и Европейская система кодирования EAN.

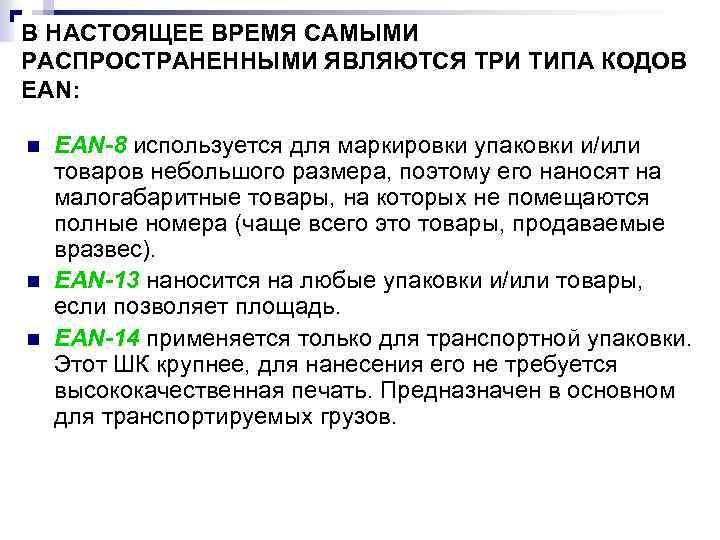

В НАСТОЯЩЕЕ ВРЕМЯ САМЫМИ РАСПРОСТРАНЕННЫМИ ЯВЛЯЮТСЯ ТРИ ТИПА КОДОВ ЕАN: n n n EAN-8 используется для маркировки упаковки и/или товаров небольшого размера, поэтому его наносят на малогабаритные товары, на которых не помещаются полные номера (чаще всего это товары, продаваемые вразвес). EAN-13 наносится на любые упаковки и/или товары, если позволяет площадь. EAN-14 применяется только для транспортной упаковки. Этот ШК крупнее, для нанесения его не требуется высококачественная печать. Предназначен в основном для транспортируемых грузов.

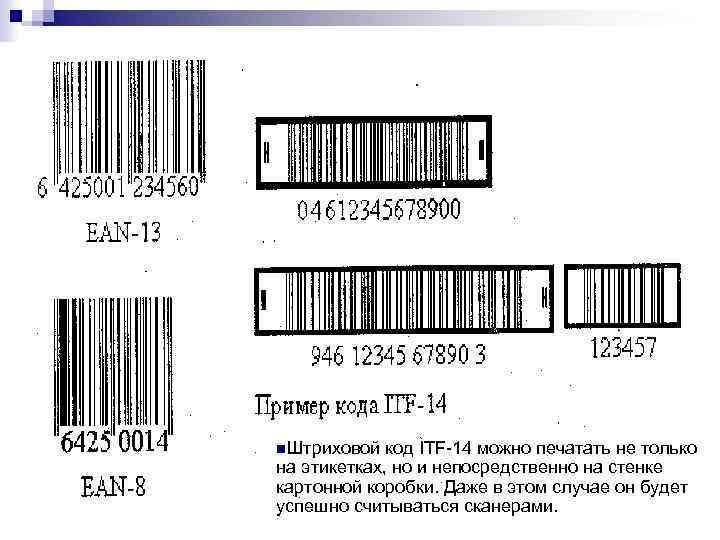

n. Штриховой код ITF 14 можно печатать не только на этикетках, но и непосредственно на стенке картонной коробки. Даже в этом случае он будет успешно считываться сканерами.
C помощью штрихового кода зашифрована информация о некоторых наиболее существенных параметрах продукции 1 цифра: наименование товара, 2 цифра: потребительские свойства, 3 цифра: размеры, масса, 4 цифра: ингредиенты, 5 цифра: цвет.
n n Первые две-три цифры ( «флаг» ) обозначают код страны, где находится организация, зарегистрировавшая изготовителя (Торгово промышленная палата ЮНИСКАН), его товар и присвоившая им порядковые номера. Код страны на ШК может не совпадать со страной происхождения товара, так как изготовитель или продавец имеют право зарегистрироваться в отечественном и зарубежном банках данных. Следующие 3 -5 цифр кодов EAN 8 и EAN 13 присваиваются ассоциацией «ЮНИСКАН» предприятию, которое реализует или производит продукт. Следующие 3 -5 цифр кодов EAN 8 и EAN 13, содержащие информацию о товаре, присваиваются организациейизготовителем или продавцом самостоятельно в виде регистрационного номера в пределах своего предприятия. В этих цифрах изготовитель может закодировать необходимые для идентификации сведения о товаре: наименование, сорт, артикул, цвет, массу, размер и другие данные. Последний код (8, 13 или 14) — контрольное число, предназначено для правильного считывания предшествующих цифр штрихового кода сканером по алгоритму EAN, обеспечивая тем самым надежность ШК.

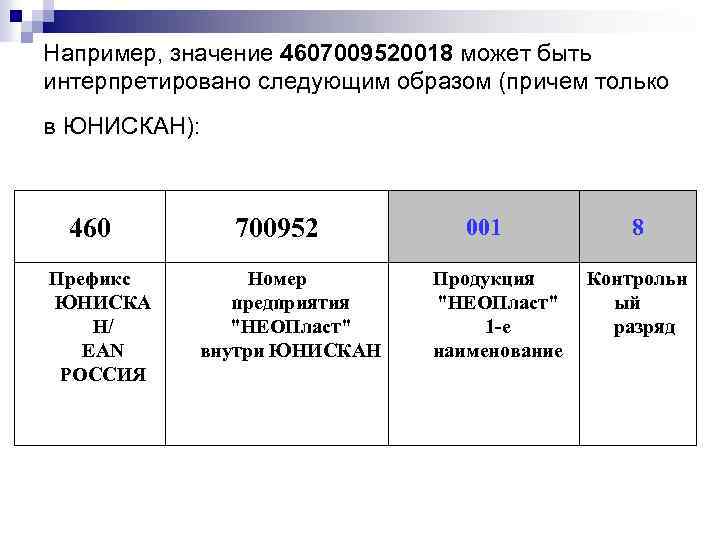

Например, значение 4607009520018 может быть интерпретировано следующим образом (причем только в ЮНИСКАН): 460 Префикс ЮНИСКА Н/ EAN РОССИЯ 700952 Номер предприятия "НЕОПласт" внутри ЮНИСКАН 001 Продукция "НЕОПласт" 1 -е наименование 8 Контрольн ый разряд

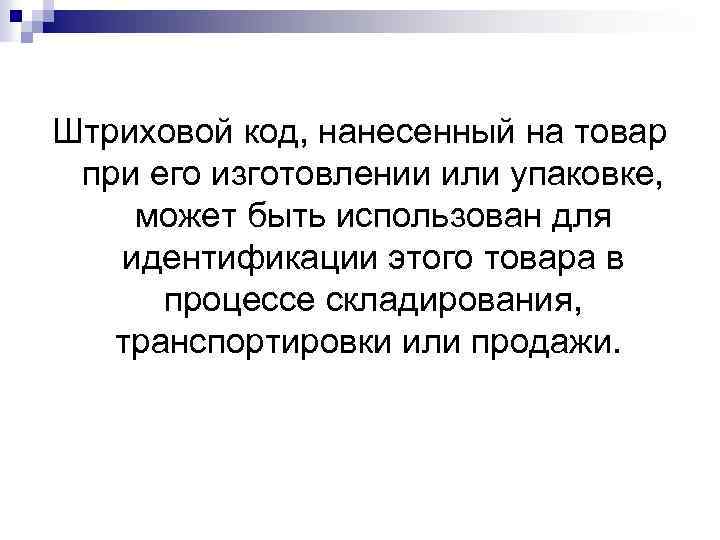

Штриховой код, нанесенный на товар при его изготовлении или упаковке, может быть использован для идентификации этого товара в процессе складирования, транспортировки или продажи.

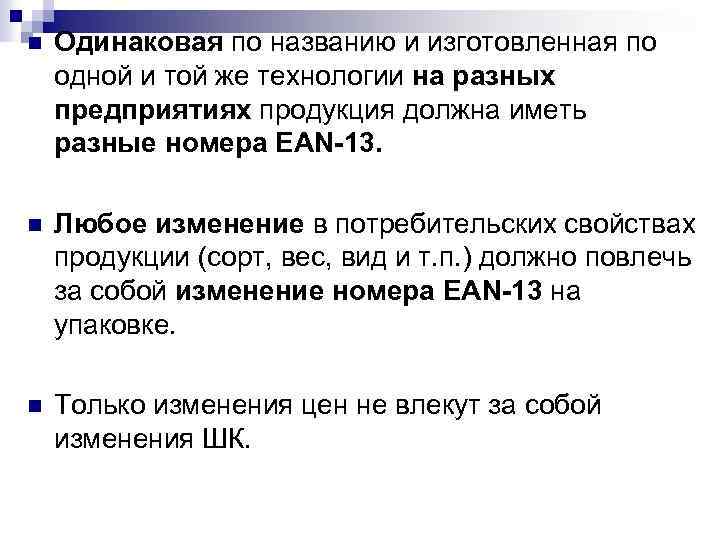

n Одинаковая по названию и изготовленная по одной и той же технологии на разных предприятиях продукция должна иметь разные номера EAN-13. n Любое изменение в потребительских свойствах продукции (сорт, вес, вид и т. п. ) должно повлечь за собой изменение номера EAN-13 на упаковке. n Только изменения цен не влекут за собой изменения ШК.

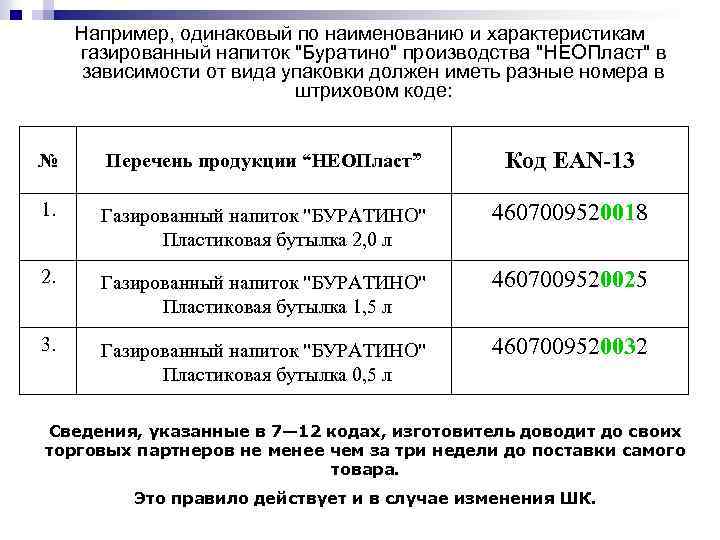

Например, одинаковый по наименованию и характеристикам газированный напиток "Буратино" производства "НЕОПласт" в зависимости от вида упаковки должен иметь разные номера в штриховом коде: № Перечень продукции “НЕОПласт” Код EAN-13 1. Газированный напиток "БУРАТИНО" Пластиковая бутылка 2, 0 л 4607009520018 2. Газированный напиток "БУРАТИНО" Пластиковая бутылка 1, 5 л 4607009520025 3. Газированный напиток "БУРАТИНО" Пластиковая бутылка 0, 5 л 4607009520032 Сведения, указанные в 7— 12 кодах, изготовитель доводит до своих торговых партнеров не менее чем за три недели до поставки самого товара. Это правило действует и в случае изменения ШК.
Единичная и групповая упаковки одноименного товара должны иметь различные номера EAN 13 (стоимость 1 банки напитка и блока из 6 банок различная): ЕДИНИЧНАЯ УПАКОВКА ГРУППОВАЯ УПАКОВКА "Буратино", жестяная банка 0, 33 л 1 штука "Буратино", жестяная банка 0, 33 л 6 штук в пленке EAN-13 4607009520087 EAN-13 4607009520094

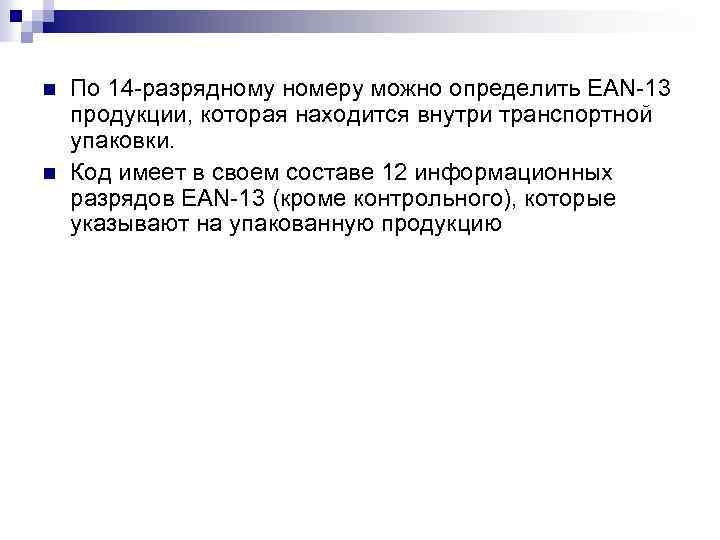

n n По 14 разрядному номеру можно определить EAN 13 продукции, которая находится внутри транспортной упаковки. Код имеет в своем составе 12 информационных разрядов EAN 13 (кроме контрольного), которые указывают на упакованную продукцию

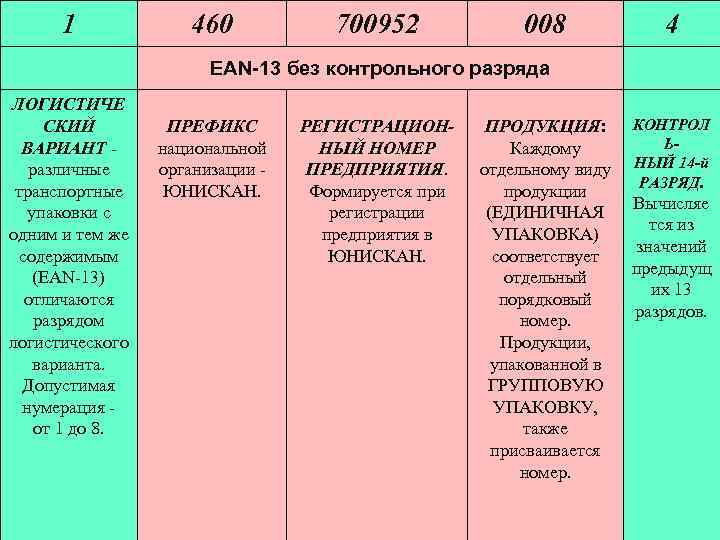

1 ЛОГИСТИЧЕ СКИЙ ВАРИАНТ - различные транспортные упаковки с одним и тем же содержимым (EAN-13) отличаются разрядом логистического варианта. Допустимая нумерация - от 1 до 8. 460 700952 008 EAN-13 без контрольного разряда ПРЕФИКС национальной организации - ЮНИСКАН. РЕГИСТРАЦИОННЫЙ НОМЕР ПРЕДПРИЯТИЯ. Формируется при регистрации предприятия в ЮНИСКАН. 4 ПРОДУКЦИЯ: КОНТРОЛ ЬКаждому отдельному виду НЫЙ 14 -й РАЗРЯД. продукции Вычисляе (ЕДИНИЧНАЯ тся из УПАКОВКА) значений соответствует предыдущ отдельный их 13 порядковый разрядов. номер. Продукции, упакованной в ГРУППОВУЮ УПАКОВКУ, также присваивается номер.
Например, если внутрь транспортной упаковки помещены изделия в единичных упаковках, в ITF-14 включается номер EAN-13 единичной упаковки. ЕДИНИЧНАЯ УПАКОВКА ТРАНСПОРТНАЯ УПАКОВКА Картонная "Буратино" коробка жестяная банка (логистический 0, 33 л вариант 1) 1 штука Ящик (логистический вариант 2) EAN-13 4607009520087 ITF-14 24607009520081 ITF-14 14607009520084
Если же внутрь транспортной упаковки помещены изделия в ГРУППОВЫХ упаковках, то в ITF-14 включается EAN-13 групповой упаковки. ЕДИНИЧНАЯ УПАКОВКА ТРАНСПОРТНАЯ УПАКОВКА "Буратино" Картонная коробка жестяная банка 0, 33 (логистический л вариант 1) 6 штук EAN-13 4607009520094 ITF-14 14607009520091 ТРАНСПОРТНАЯ УПАКОВКА Ящик (логистический вариант 2) ITF-14 24607009520098

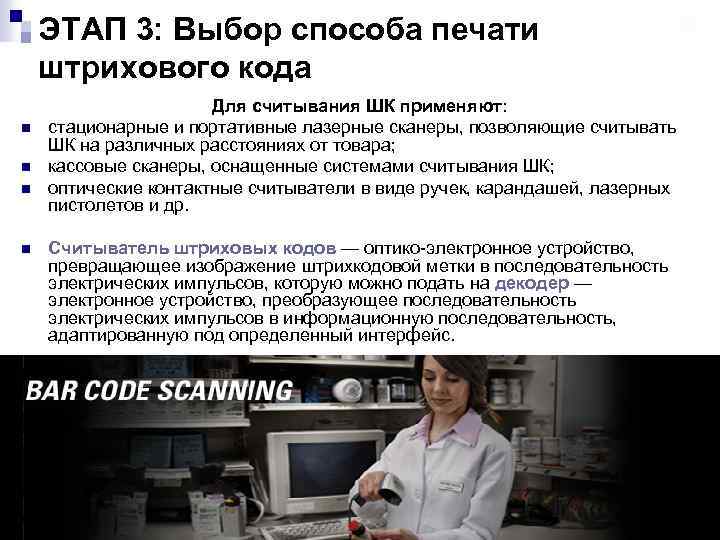

ЭТАП 3: Выбор способа печати штрихового кода n n Для считывания ШК применяют: стационарные и портативные лазерные сканеры, позволяющие считывать ШК на различных расстояниях от товара; кассовые сканеры, оснащенные системами считывания ШК; оптические контактные считыватели в виде ручек, карандашей, лазерных пистолетов и др. Считыватель штриховых кодов — оптико электронное устройство, превращающее изображение штрихкодовой метки в последовательность электрических импульсов, которую можно подать на декодер — электронное устройство, преобразующее последовательность электрических импульсов в информационную последовательность, адаптированную под определенный интерфейс.

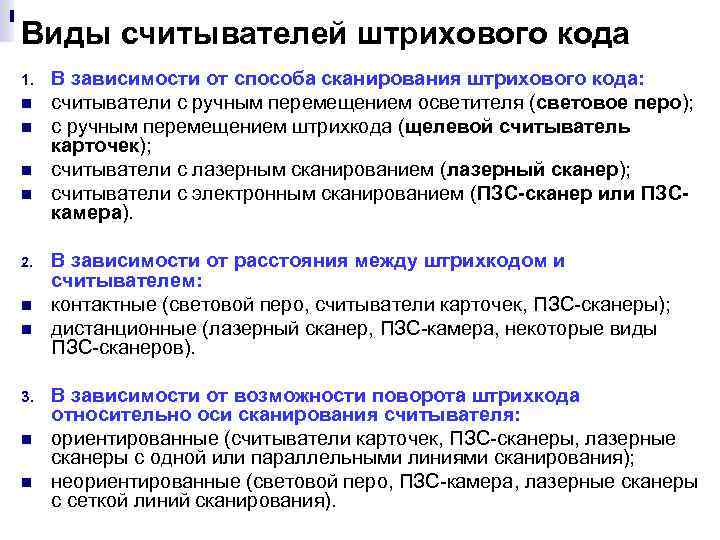

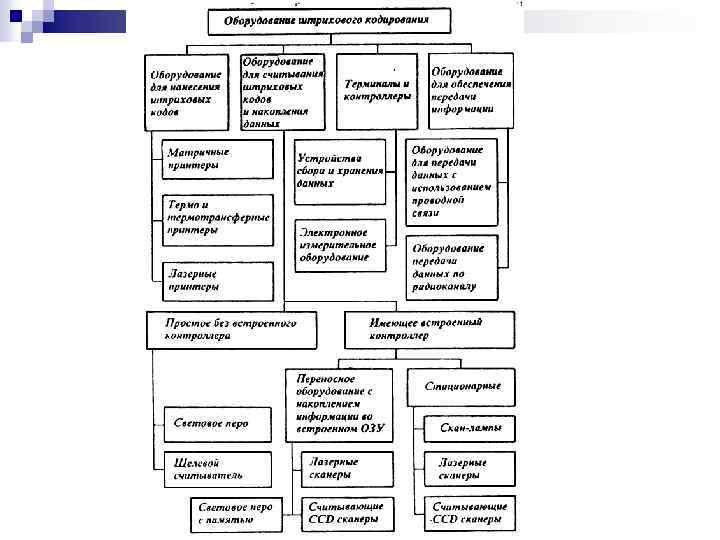

Виды считывателей штрихового кода 1. n n 2. n n 3. n n В зависимости от способа сканирования штрихового кода: считыватели с ручным перемещением осветителя (световое перо); с ручным перемещением штрихкода (щелевой считыватель карточек); считыватели с лазерным сканированием (лазерный сканер); считыватели с электронным сканированием (ПЗС-сканер или ПЗСкамера). В зависимости от расстояния между штрихкодом и считывателем: контактные (световой перо, считыватели карточек, ПЗС сканеры); дистанционные (лазерный сканер, ПЗС камера, некоторые виды ПЗС сканеров). В зависимости от возможности поворота штрихкода относительно оси сканирования считывателя: ориентированные (считыватели карточек, ПЗС сканеры, лазерные сканеры с одной или параллельными линиями сканирования); неориентированные (световой перо, ПЗС камера, лазерные сканеры с сеткой линий сканирования).

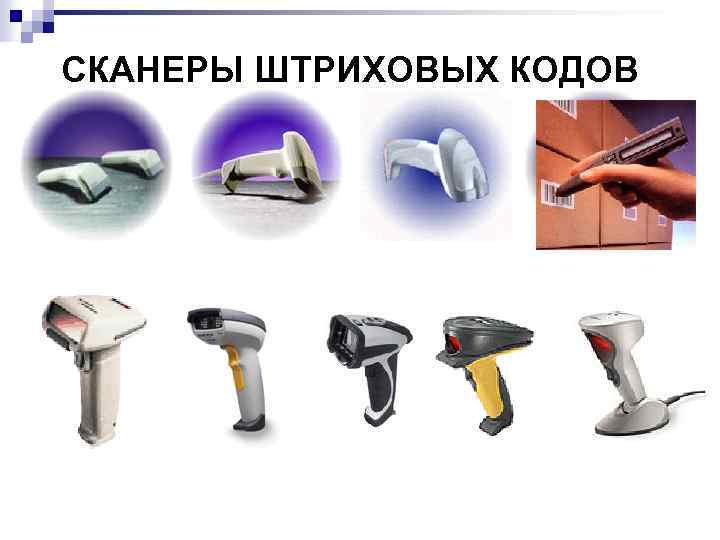

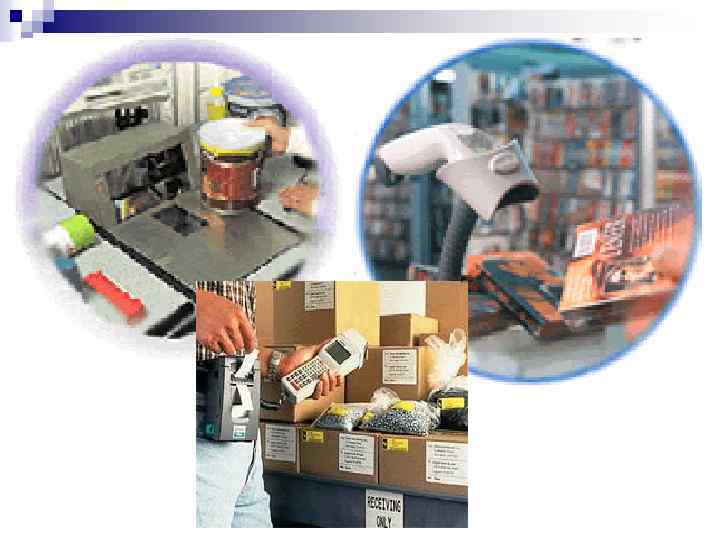

СКАНЕРЫ ШТРИХОВЫХ КОДОВ

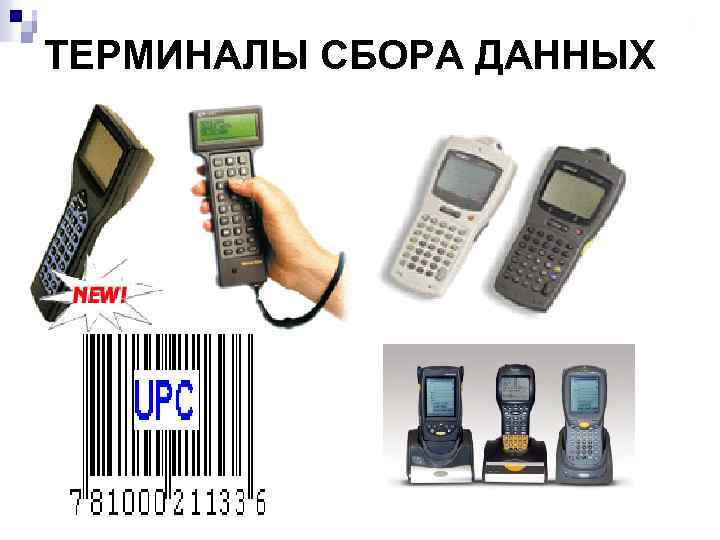

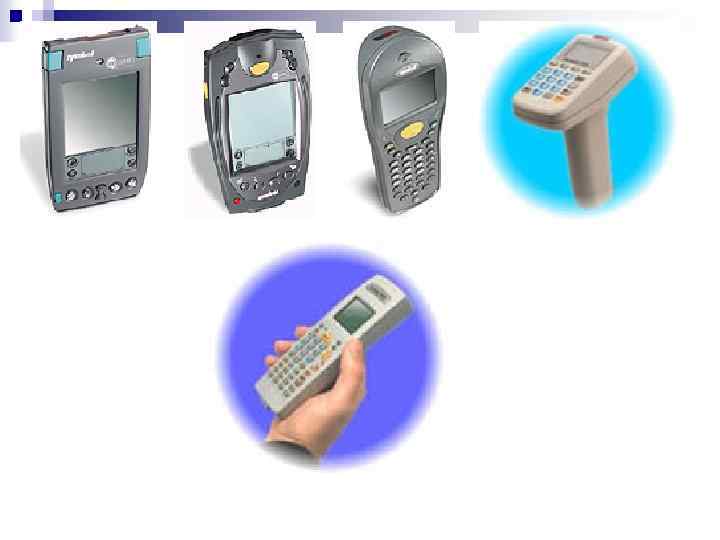

ТЕРМИНАЛЫ СБОРА ДАННЫХ

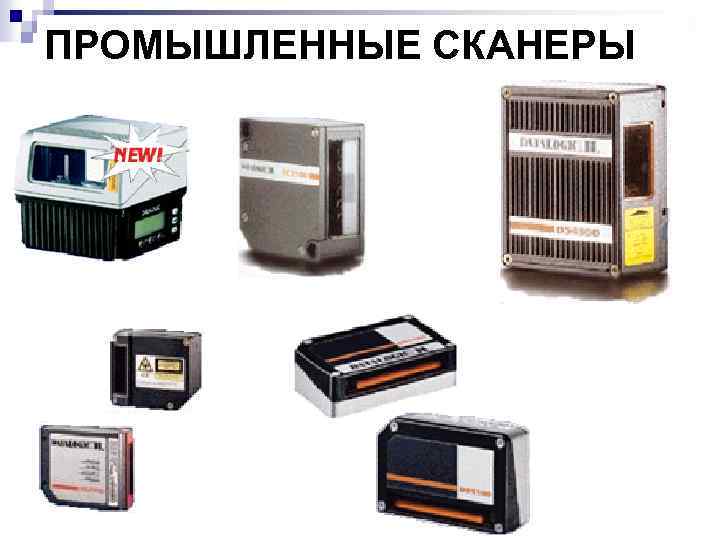

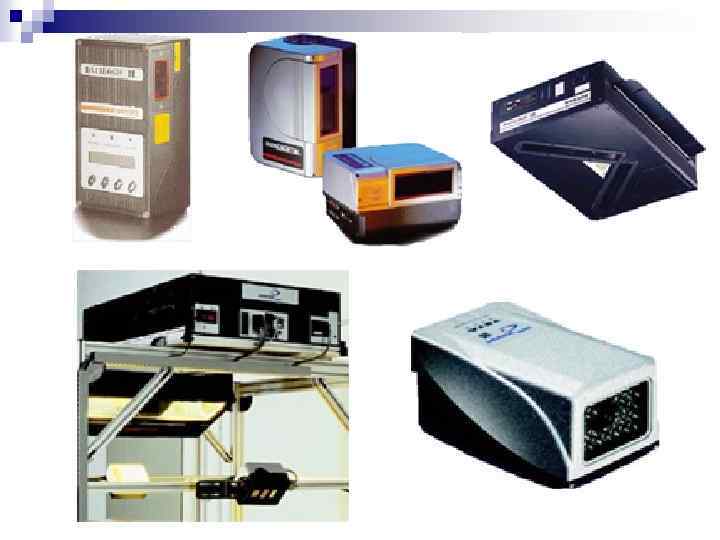

ПРОМЫШЛЕННЫЕ СКАНЕРЫ

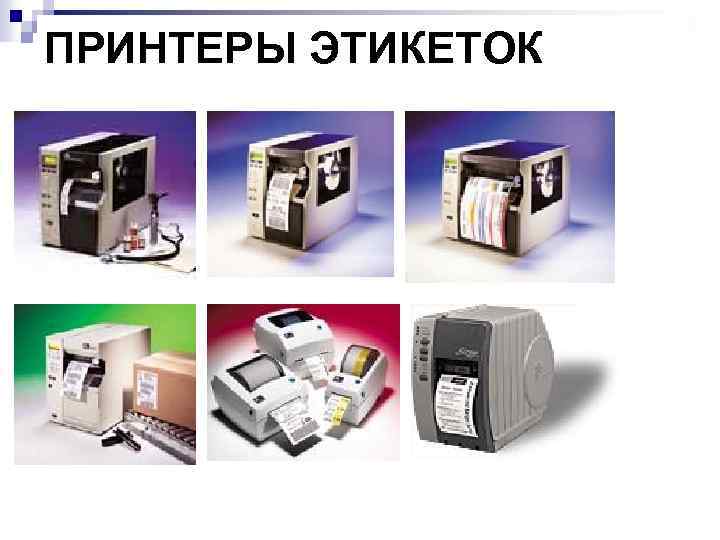

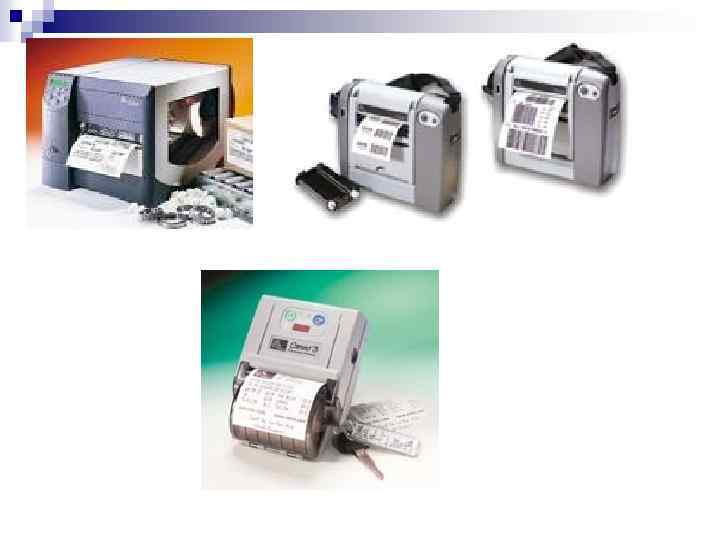

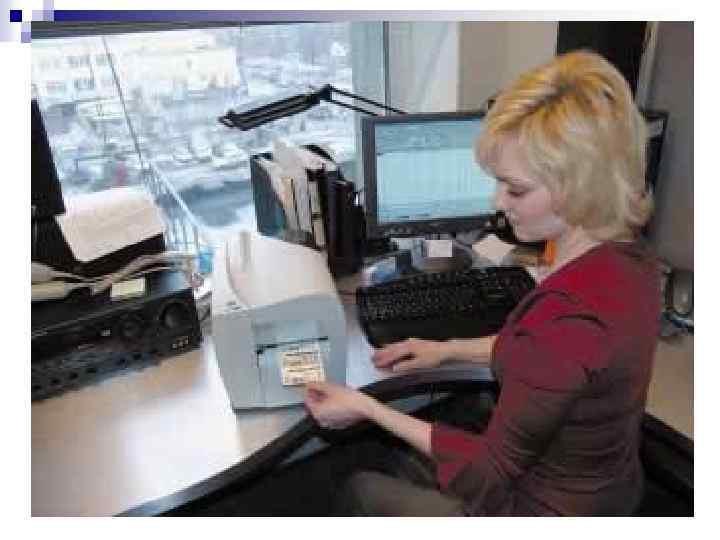

ПРИНТЕРЫ ЭТИКЕТОК

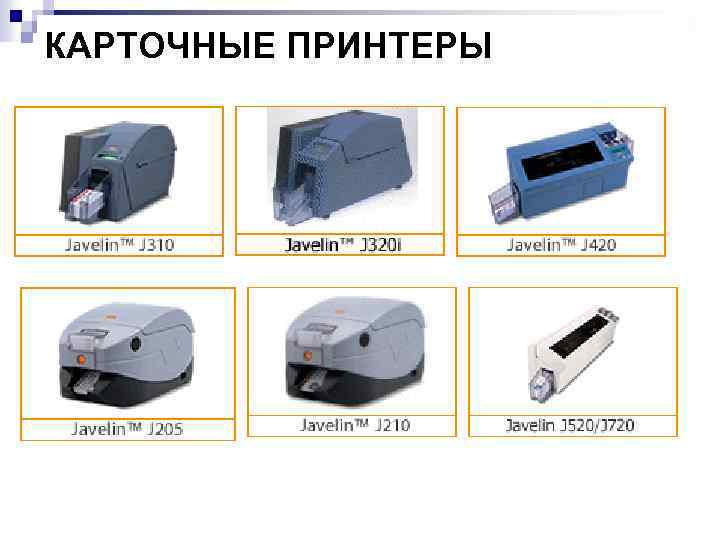

КАРТОЧНЫЕ ПРИНТЕРЫ

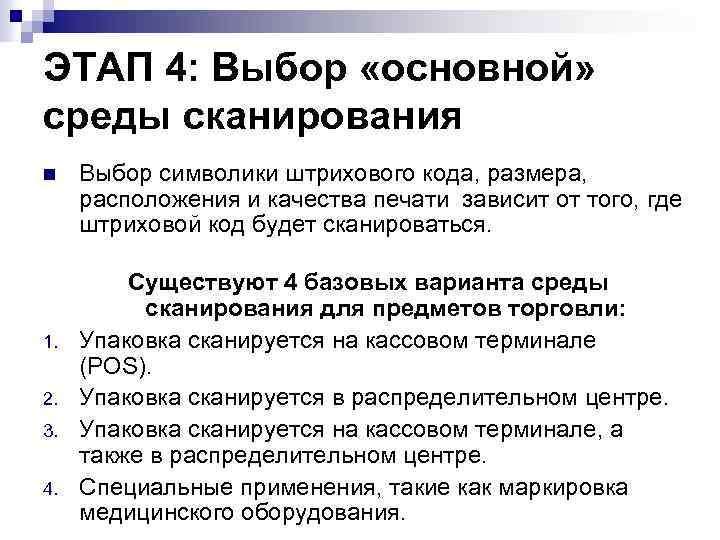

ЭТАП 4: Выбор «основной» среды сканирования n 1. 2. 3. 4. Выбор символики штрихового кода, размера, расположения и качества печати зависит от того, где штриховой код будет сканироваться. Существуют 4 базовых варианта среды сканирования для предметов торговли: Упаковка сканируется на кассовом терминале (POS). Упаковка сканируется в распределительном центре. Упаковка сканируется на кассовом терминале, а также в распределительном центре. Специальные применения, такие как маркировка медицинского оборудования.
ЭТАП 5: Выбор размера штрихового кода n Машиночитаемый штриховой код (bar code) – это определен ная комбинация темных и светлых полос (штрихов или пробелов) разной ширины, дающая возможность кодировать, считывать и расшифровывать информацию о товаре (продукции) с использованием технических средств. n За единицу ширины принимается модуль – самый узкий штрих или пробел. Ширина всех остальных линий и пробелов кода кратна целому числу этих модулей, при этом ширина модуля может меняться (н р, для кода ЕАN 13 модуль может меняться от 0, 264 до 0, 66 мм). Ширина штрихов и пробелов – от одного до трех модулей. Каждая цифра кодируется семью модулями, которые сгруппированы в два штриха и два пробела. Размеры ШК (минимально допустимые — 21, 0 х 30, 0 мм, максимально допустимые — 52, 5 х 74, 6 мм); n n

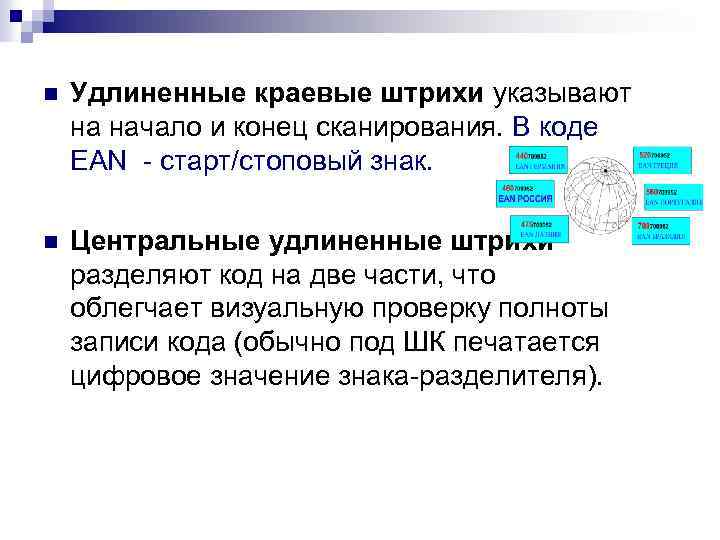

n Удлиненные краевые штрихи указывают на начало и конец сканирования. В коде EAN старт/стоповый знак. n Центральные удлиненные штрихи разделяют код на две части, что облегчает визуальную проверку полноты записи кода (обычно под ШК печатается цифровое значение знака разделителя).

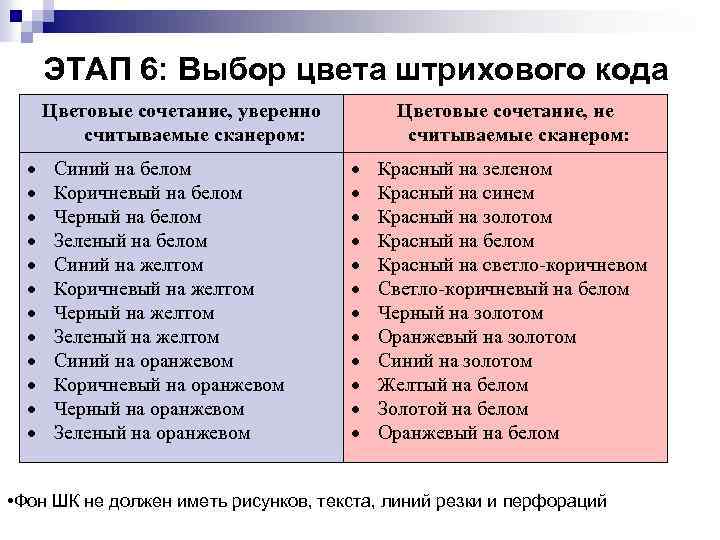

ЭТАП 6: Выбор цвета штрихового кода Цветовые сочетание, уверенно считываемые сканером: Синий на белом Коричневый на белом Черный на белом Зеленый на белом Синий на желтом Коричневый на желтом Черный на желтом Зеленый на желтом Синий на оранжевом Коричневый на оранжевом Черный на оранжевом Зеленый на оранжевом Цветовые сочетание, не считываемые сканером: Красный на зеленом Красный на синем Красный на золотом Красный на белом Красный на светло-коричневом Светло-коричневый на белом Черный на золотом Оранжевый на золотом Синий на золотом Желтый на белом Золотой на белом Оранжевый на белом • Фон ШК не должен иметь рисунков, текста, линий резки и перфораций

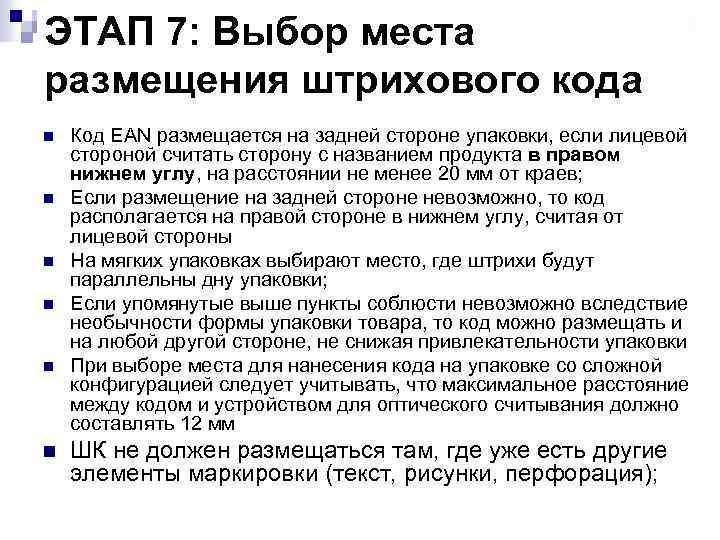

ЭТАП 7: Выбор места размещения штрихового кода n n n Код EAN размещается на задней стороне упаковки, если лицевой стороной считать сторону с названием продукта в правом нижнем углу, на расстоянии не менее 20 мм от краев; Если размещение на задней стороне невозможно, то код располагается на правой стороне в нижнем углу, считая от лицевой стороны На мягких упаковках выбирают место, где штрихи будут параллельны дну упаковки; Если упомянутые выше пункты соблюсти невозможно вследствие необычности формы упаковки товара, то код можно размещать и на любой другой стороне, не снижая привлекательности упаковки При выборе места для нанесения кода на упаковке со сложной конфигурацией следует учитывать, что максимальное расстояние между кодом и устройством для оптического считывания должно составлять 12 мм ШК не должен размещаться там, где уже есть другие элементы маркировки (текст, рисунки, перфорация);

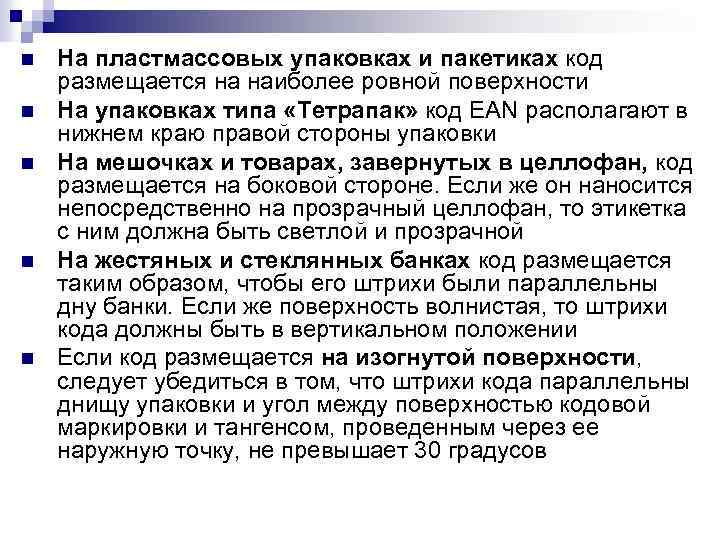

n n n На пластмассовых упаковках и пакетиках код размещается на наиболее ровной поверхности На упаковках типа «Тетрапак» код EAN располагают в нижнем краю правой стороны упаковки На мешочках и товарах, завернутых в целлофан, код размещается на боковой стороне. Если же он наносится непосредственно на прозрачный целлофан, то этикетка с ним должна быть светлой и прозрачной На жестяных и стеклянных банках код размещается таким образом, чтобы его штрихи были параллельны дну банки. Если же поверхность волнистая, то штрихи кода должны быть в вертикальном положении Если код размещается на изогнутой поверхности, следует убедиться в том, что штрихи кода параллельны днищу упаковки и угол между поверхностью кодовой маркировки и тангенсом, проведенным через ее наружную точку, не превышает 30 градусов

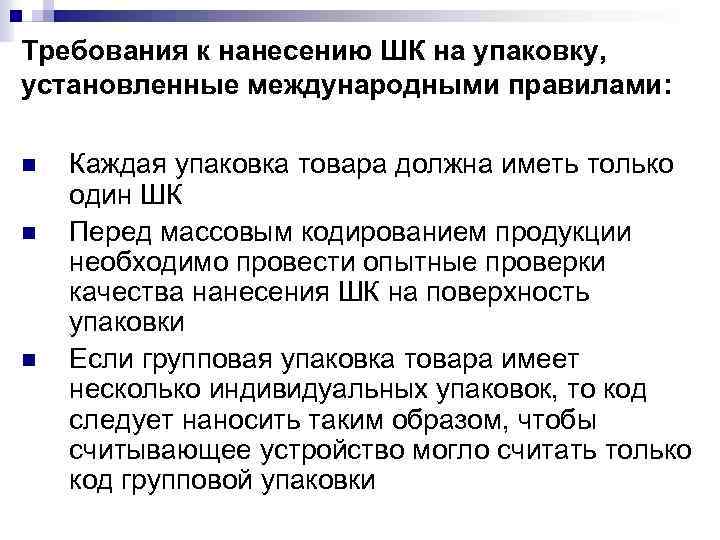

Требования к нанесению ШК на упаковку, установленные международными правилами: n n n Каждая упаковка товара должна иметь только один ШК Перед массовым кодированием продукции необходимо провести опытные проверки качества нанесения ШК на поверхность упаковки Если групповая упаковка товара имеет несколько индивидуальных упаковок, то код следует наносить таким образом, чтобы считывающее устройство могло считать только код групповой упаковки

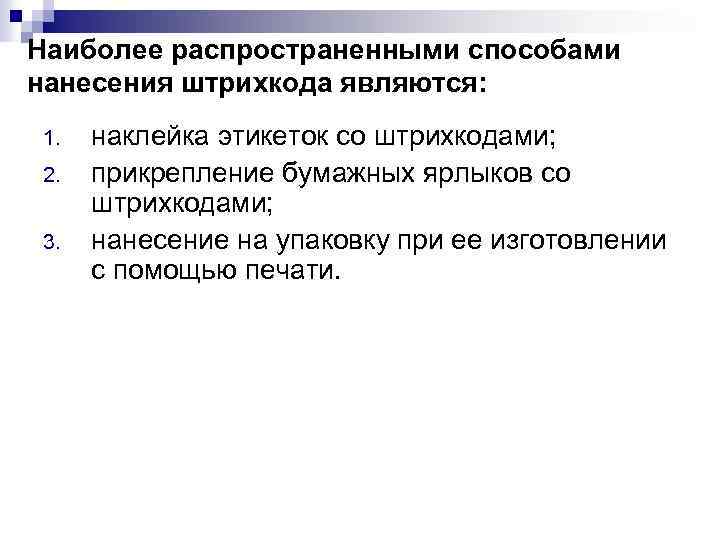

Наиболее распространенными способами нанесения штрихкода являются: 1. 2. 3. наклейка этикеток со штрихкодами; прикрепление бумажных ярлыков со штрихкодами; нанесение на упаковку при ее изготовлении с помощью печати.
ЭТАП 8: Контроль за качеством символа штрихового кода Верификаторы — оборудование для проверки качества (соответствия стандартам) нанесения штрихового кода. n В России существует сеть верификационных лабораторий, оказывающих услуги по проверке качества штриховых кодов. n
ПРЕИМУЩЕСТВА ОТ ИСПОЛЬЗОВАНИЯ ШТРИХОВОГО КОДИРОВАНИЯ n n n n n Увеличивается доля информации, вводимая в реальном масштабе времени. Повышается точность данных о товарных запасах. Уменьшаются затраты на проведение инвентаризаций. Уменьшаются расходы на ввод данных. Повышается точность и актуальность данных, снимаемых с контрольно кассовых узлов. Уменьшается количество ошибок при подборе товаров и их отгрузке. Увеличивается производительность обработки материалов. Увеличивается объем продаж. Выявляется дефицит продукции. Уменьшаются резервные запасы.
n Спасибо за внимание!

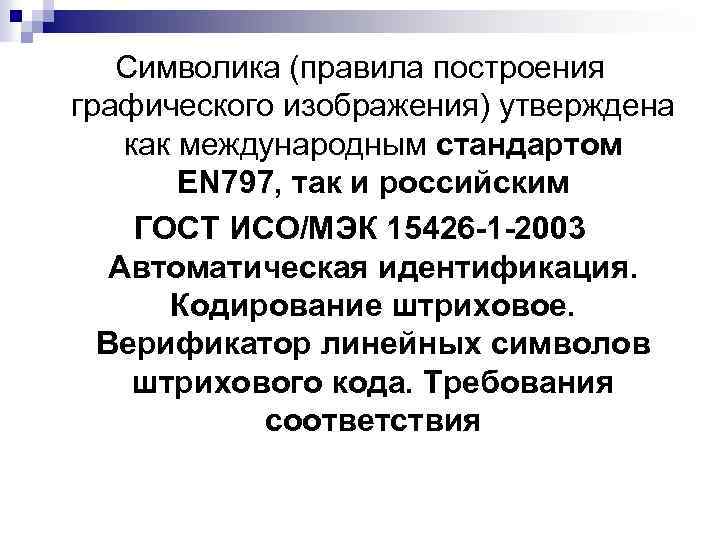

Символика (правила построения графического изображения) утверждена как международным стандартом EN 797, так и российским ГОСТ ИСО/МЭК 15426 -1 -2003 Автоматическая идентификация. Кодирование штриховое. Верификатор линейных символов штрихового кода. Требования соответствия

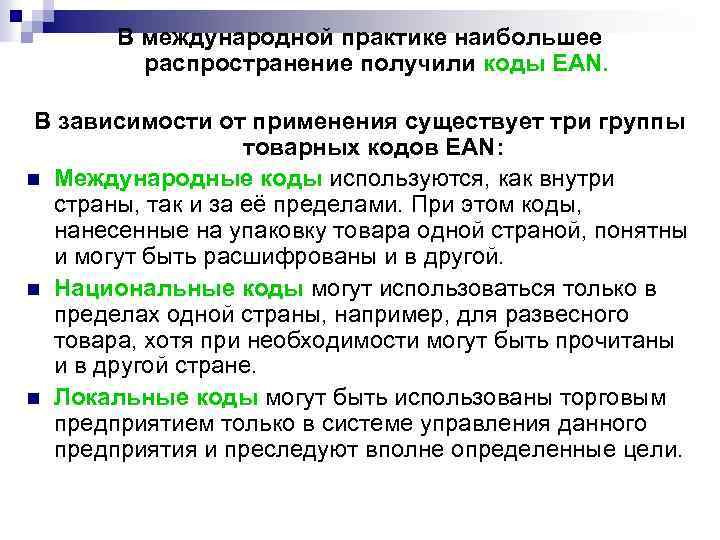

В международной практике наибольшее распространение получили коды EAN. В зависимости от применения существует три группы товарных кодов EAN: n Международные коды используются, как внутри страны, так и за её пределами. При этом коды, нанесенные на упаковку товара одной страной, понятны и могут быть расшифрованы и в другой. n Национальные коды могут использоваться только в пределах одной страны, например, для развесного товара, хотя при необходимости могут быть прочитаны и в другой стране. n Локальные коды могут быть использованы торговым предприятием только в системе управления данного предприятия и преследуют вполне определенные цели.

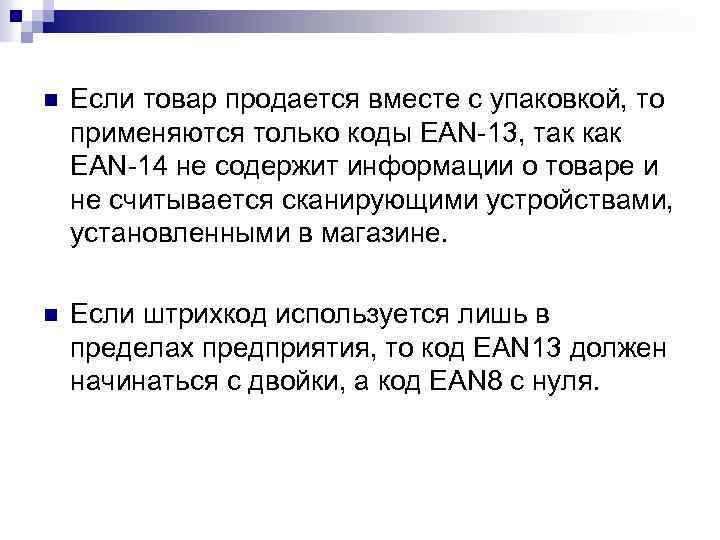

n Если товар продается вместе с упаковкой, то применяются только коды EAN 13, так как EAN 14 не содержит информации о товаре и не считывается сканирующими устройствами, установленными в магазине. n Если штрихкод используется лишь в пределах предприятия, то код EAN 13 должен начинаться с двойки, а код EAN 8 с нуля.

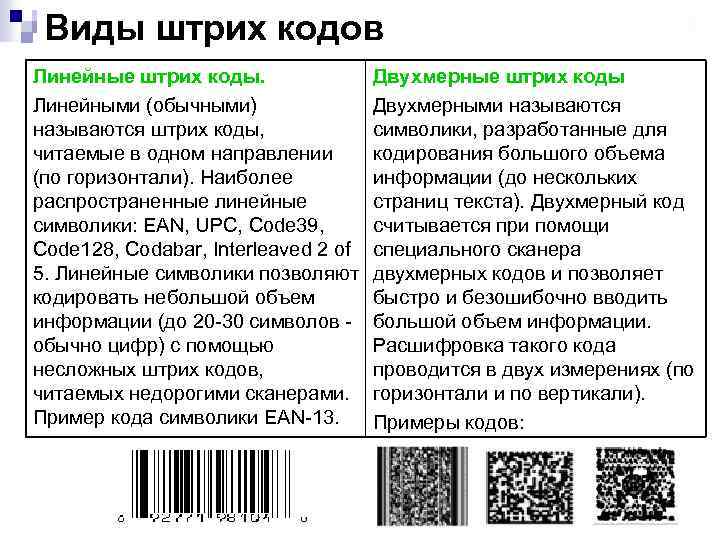

Виды штрих кодов Линейные штрих коды. Линейными (обычными) называются штрих коды, читаемые в одном направлении (по горизонтали). Наиболее распространенные линейные символики: EAN, UPC, Code 39, Code 128, Codabar, Interleaved 2 of 5. Линейные символики позволяют кодировать небольшой объем информации (до 20 30 символов обычно цифр) с помощью несложных штрих кодов, читаемых недорогими сканерами. Пример кода символики EAN 13. Двухмерные штрих коды Двухмерными называются символики, разработанные для кодирования большого объема информации (до нескольких страниц текста). Двухмерный код считывается при помощи специального сканера двухмерных кодов и позволяет быстро и безошибочно вводить большой объем информации. Расшифровка такого кода проводится в двух измерениях (по горизонтали и по вертикали). Примеры кодов:
Код UPC Если товар произведён в Америке, Канаде или там зарегистрирован, то он имеет код UPC, содержащий 12 разрядов, который может начинаться с любой цифры. Это 12 -разрядная маркировка, состоящая из 10 основных цифр и двух вспомогательных. n Первая цифра вспомогательная и обозначает тип продукта. n Следующие пять цифр код производителя. n После двойной разделительной полосы идет другая группа из пяти цифр, несущая информацию о самом продукте. n И, наконец, последняя цифра контрольная, и предназначена она исключительно для сканера и компьютера, чтобы определить корректность считывания всего кода.
ШТРИХОВОЙ КОД НА ТРАНСПОРТНОЙ УПАКОВКЕ n n На транспортную упаковку в виде штрихового кода наносится 14 разрядный номер EAN 14. При этом используется графическая символика "2 из 5 чередующийся" (англ. Interleaved Two of Five – ITF). Поэтому и штриховой код сокращенно называют ITF 14
Наименование зон и помещений Основные функции Основные выполняемые операции Зона разгрузки, совмещенная с разгрузочным фронтом Разгрузка Подача автотранспорта. Проверка сохранности пломб, осмотр кузова. Вывоз товара из кузова автотранс порта. Пересчет грузовых мест и сверка с сопроводительными документами Зона приемки товара Приемка по количеству. Приемка по качеству Размещение товара для приемки. Проверка количества единиц товара в грузовых местах. Проверка качества товара Зона хранения и отбора товара Складирование. Хранение. Отбор заказов Размещение на места хранения. Отбор товара Зона контроля и комплектации готовых заказов Контроль правильности отбора. Комплектация заказа Проверка соответствия отобранного товара отборочным документам. Консолидация всех коробов одного заказа. Паллетирование Зона транспортной экспедиции Экспедирование Консолидирование готовых заказов по маршрутам доставки. Хранение заказов до момента отгрузки Зона отгрузки, совмещенная с отгрузочным фронтом Отгрузка Подача автотранспорта. Пересчет грузовых мест и сверка с сопроводительными документами. Загрузка заказов в автотранспорт Служебные помещения персонала Обеспечение условий выполнения персоналом служебных обязанностей Работа с документами и информационной системой. Осуществление контроля процессов приемки и отгрузки товара (посты охраны). Бытовые функции

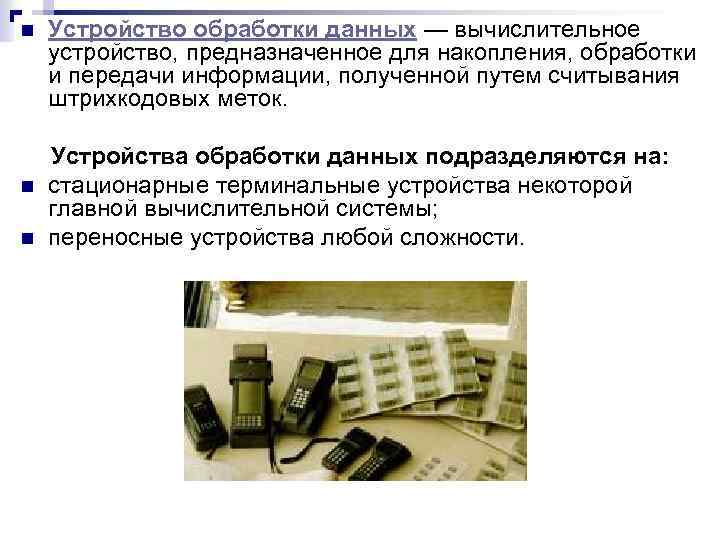

n n n Устройство обработки данных — вычислительное устройство, предназначенное для накопления, обработки и передачи информации, полученной путем считывания штрихкодовых меток. Устройства обработки данных подразделяются на: стационарные терминальные устройства некоторой главной вычислительной системы; переносные устройства любой сложности.

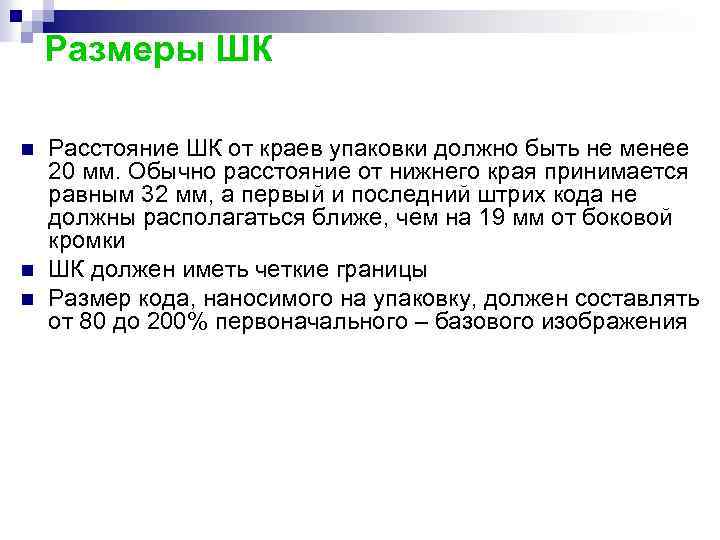

Размеры ШК n n n Расстояние ШК от краев упаковки должно быть не менее 20 мм. Обычно расстояние от нижнего края принимается равным 32 мм, а первый и последний штрих кода не должны располагаться ближе, чем на 19 мм от боковой кромки ШК должен иметь четкие границы Размер кода, наносимого на упаковку, должен составлять от 80 до 200% первоначального – базового изображения

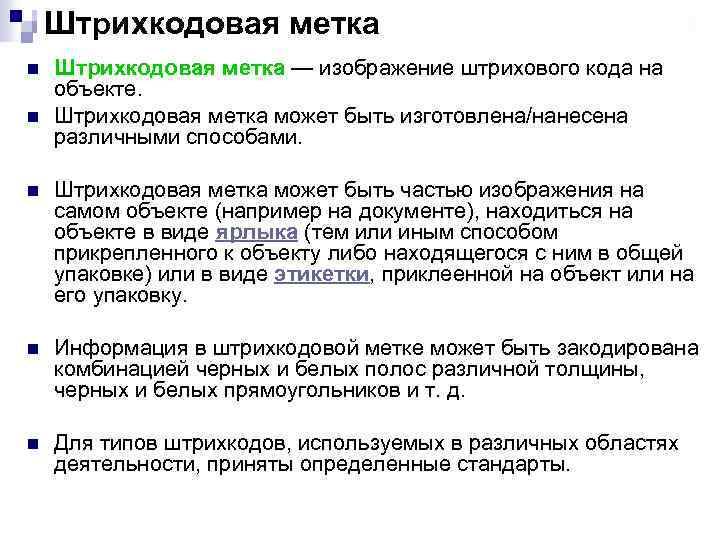

Штрихкодовая метка n n Штрихкодовая метка — изображение штрихового кода на объекте. Штрихкодовая метка может быть изготовлена/нанесена различными способами. n Штрихкодовая метка может быть частью изображения на самом объекте (например на документе), находиться на объекте в виде ярлыка (тем или иным способом прикрепленного к объекту либо находящегося с ним в общей упаковке) или в виде этикетки, приклеенной на объект или на его упаковку. n Информация в штрихкодовой метке может быть закодирована комбинацией черных и белых полос различной толщины, черных и белых прямоугольников и т. д. n Для типов штрихкодов, используемых в различных областях деятельности, приняты определенные стандарты.
