Штифтовое соединение

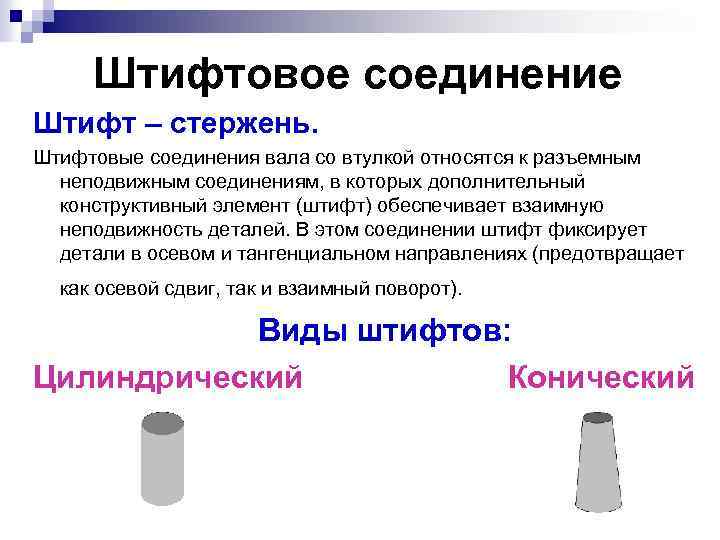

Штифтовое соединение Штифт – стержень. Штифтовые соединения вала со втулкой относятся к разъемным неподвижным соединениям, в которых дополнительный конструктивный элемент (штифт) обеспечивает взаимную неподвижность деталей. В этом соединении штифт фиксирует детали в осевом и тангенциальном направлениях (предотвращает как осевой сдвиг, так и взаимный поворот). Виды штифтов: Цилиндрический Конический

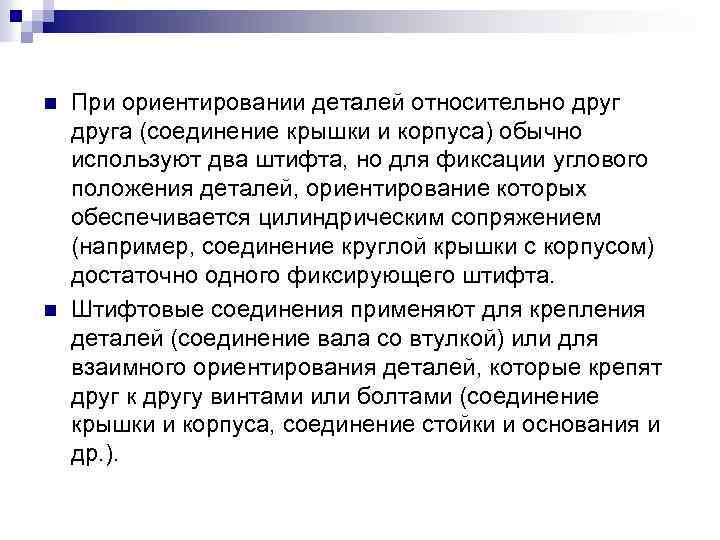

n n При ориентировании деталей относительно друга (соединение крышки и корпуса) обычно используют два штифта, но для фиксации углового положения деталей, ориентирование которых обеспечивается цилиндрическим сопряжением (например, соединение круглой крышки с корпусом) достаточно одного фиксирующего штифта. Штифтовые соединения применяют для крепления деталей (соединение вала со втулкой) или для взаимного ориентирования деталей, которые крепят друг к другу винтами или болтами (соединение крышки и корпуса, соединение стойки и основания и др. ).

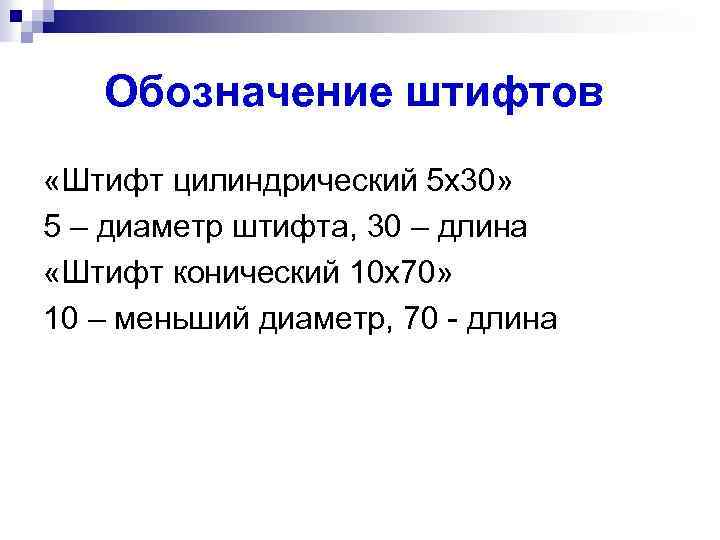

Обозначение штифтов «Штифт цилиндрический 5 х30» 5 – диаметр штифта, 30 – длина «Штифт конический 10 х70» 10 – меньший диаметр, 70 - длина
