Штифт Нернста Штифт Нернста Винайдений німецьким хіміком

Штифт Нернста

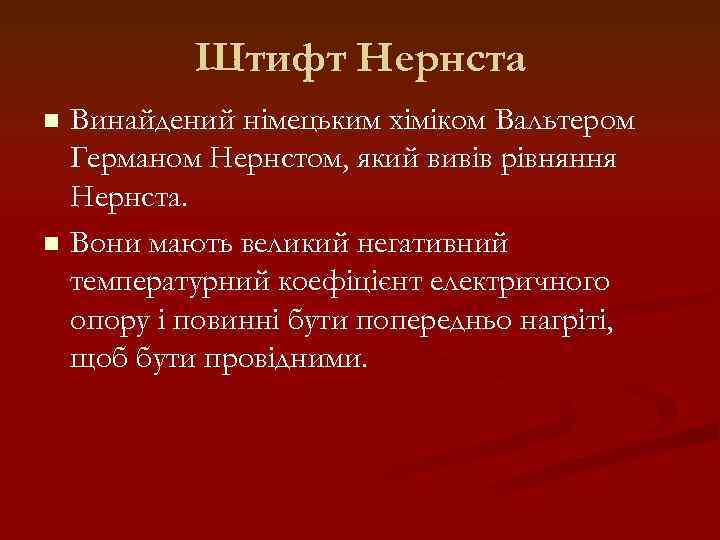

Штифт Нернста Винайдений німецьким хіміком Вальтером Германом Нернстом, який вивів рівняння Нернста. n Вони мають великий негативний температурний коефіцієнт електричного опору і повинні бути попередньо нагріті, щоб бути провідними. n

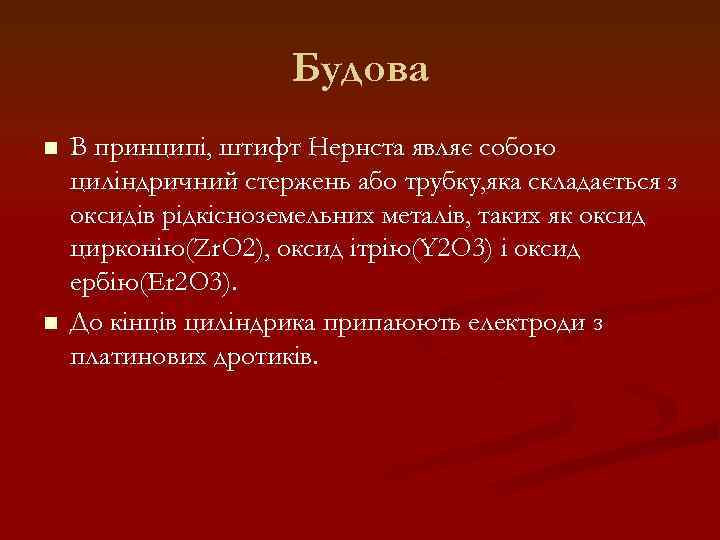

Будова n n В принципі, штифт Нернста являє собою циліндричний стержень або трубку, яка складається з оксидів рідкісноземельних металів, таких як оксид цирконію(Zr. O 2), оксид ітрію(Y 2 O 3) і оксид ербію(Er 2 O 3). До кінців циліндрика припаюють електроди з платинових дротиків.

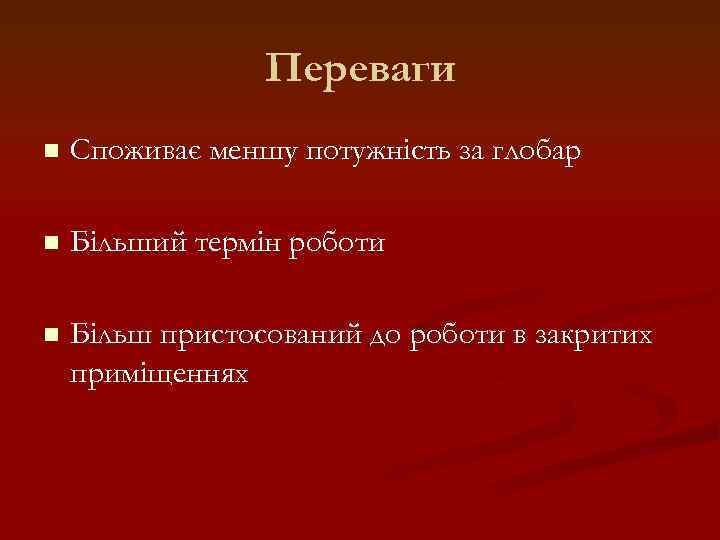

Переваги n Споживає меншу потужність за глобар n Більший термін роботи n Більш пристосований до роботи в закритих приміщеннях

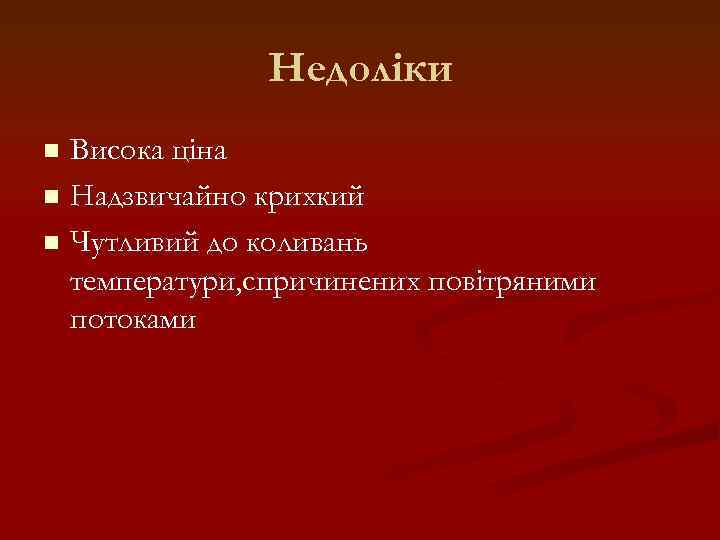

Недоліки Висока ціна n Надзвичайно крихкий n Чутливий до коливань температури, спричинених повітряними потоками n

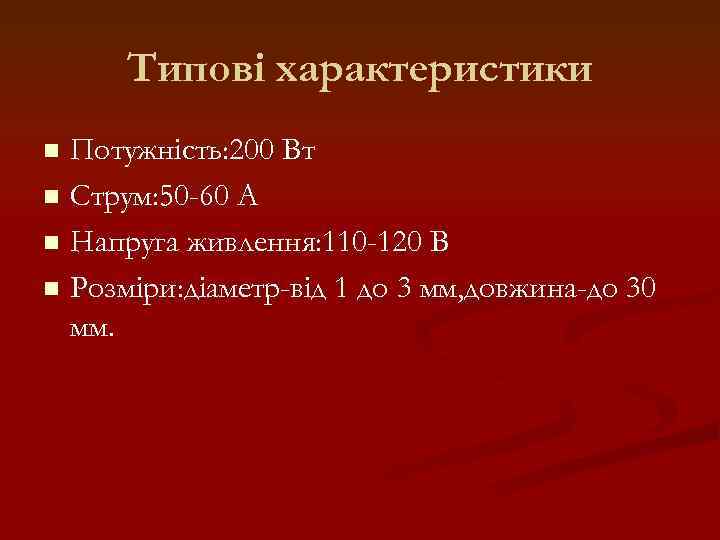

Типові характеристики Потужність: 200 Вт n Струм: 50 -60 А n Напруга живлення: 110 -120 В n Розміри: діаметр-від 1 до 3 мм, довжина-до 30 мм. n

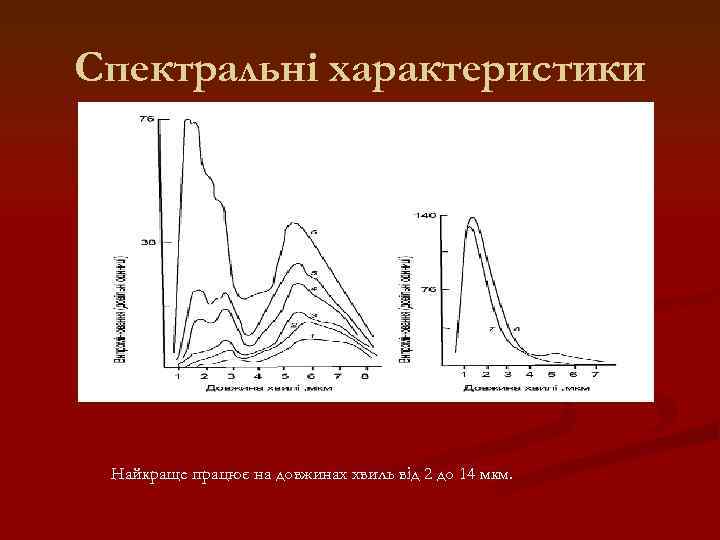

Спектральні характеристики Найкраще працює на довжинах хвиль від 2 до 14 мкм.

Глобар

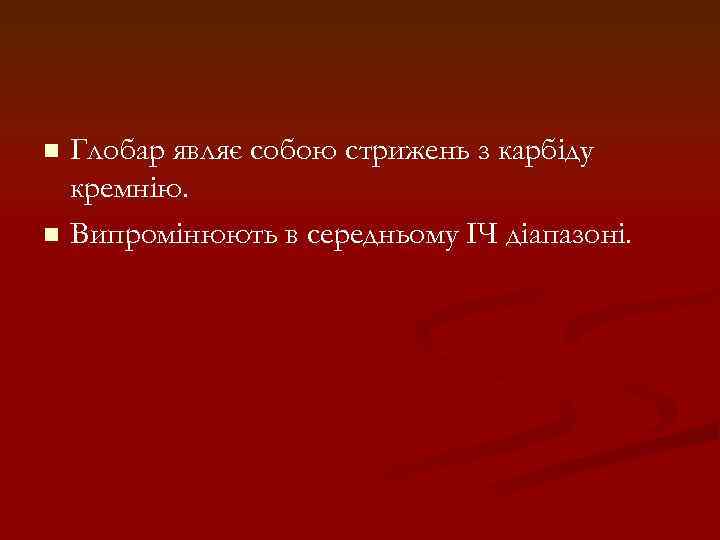

Глобар являє собою стрижень з карбіду кремнію. n Випромінюють в середньому ІЧ діапазоні. n

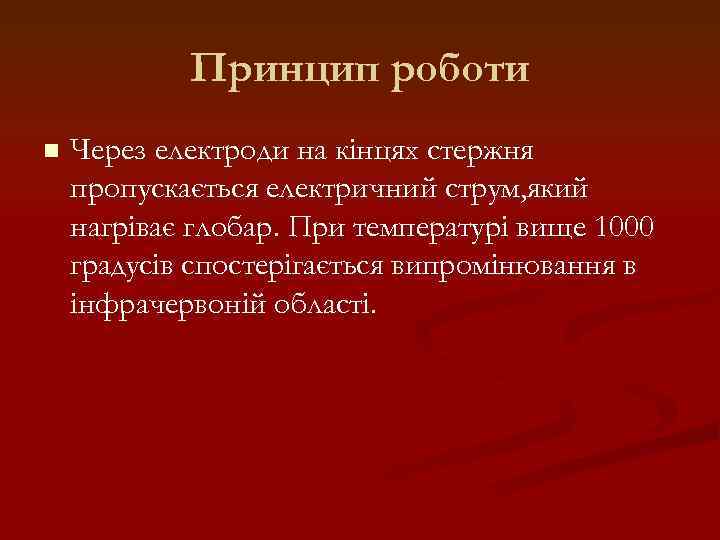

Принцип роботи n Через електроди на кінцях стержня пропускається електричний струм, який нагріває глобар. При температурі вище 1000 градусів спостерігається випромінювання в інфрачервоній області.

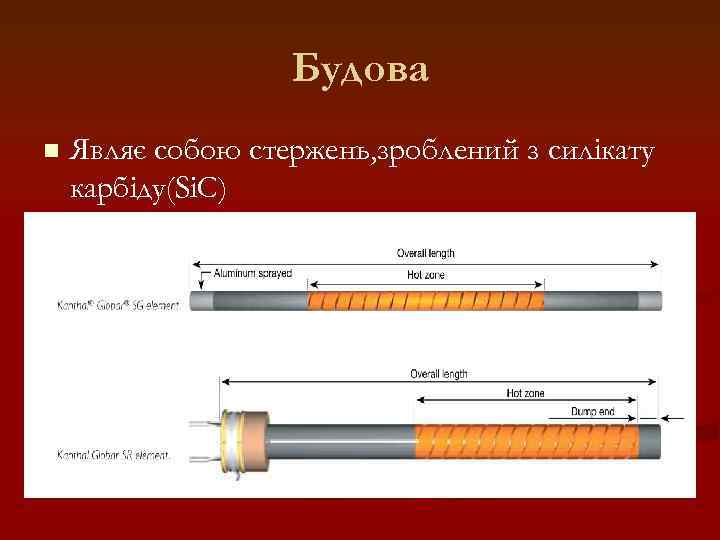

Будова n Являє собою стержень, зроблений з силікату карбіду(Si. C)

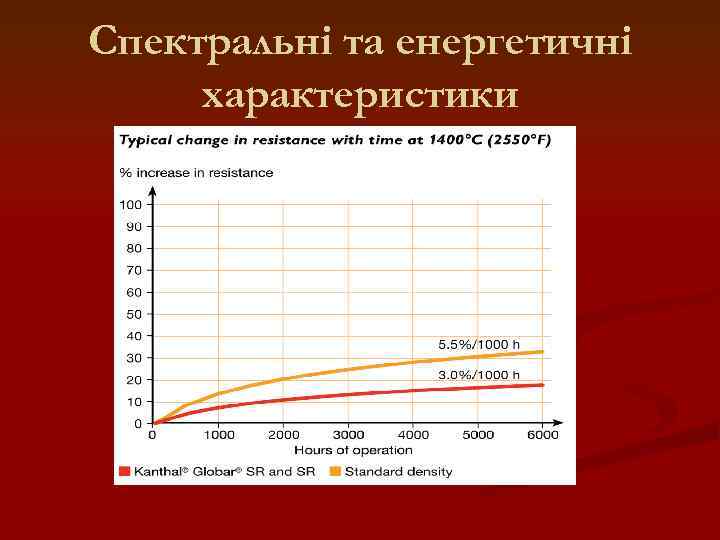

Спектральні та енергетичні характеристики

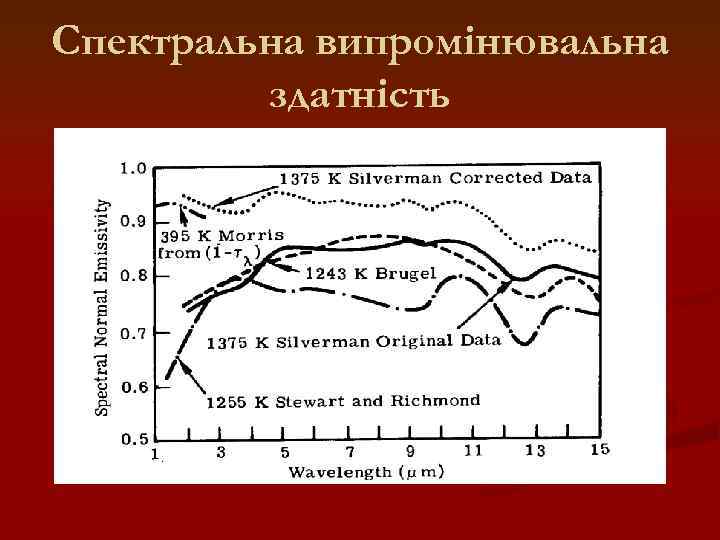

Спектральна випромінювальна здатність

Типові характеристики Потужність споживання: 200 Вт n Струм живлення: 6 А n Кольорова температура: 1470 К n Довжина: 50 -100 мм n Товщина: 5 мм n

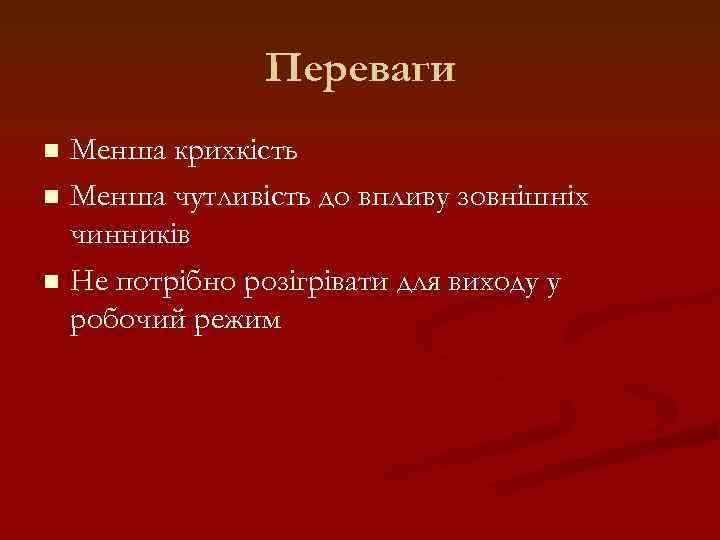

Переваги Менша крихкість n Менша чутливість до впливу зовнішніх чинників n Не потрібно розігрівати для виходу у робочий режим n

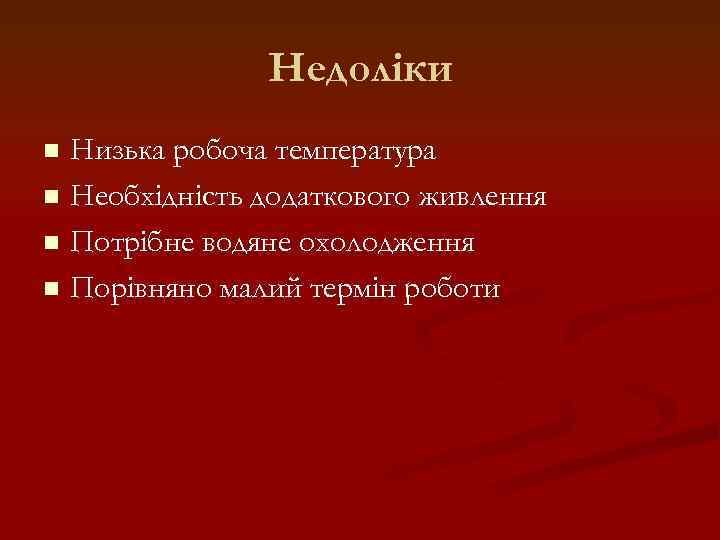

Недоліки Низька робоча температура n Необхідність додаткового живлення n Потрібне водяне охолодження n Порівняно малий термін роботи n
