Шпоночные соединения Выполнила: студентка Гр. БМ-10 Чарнцева Ольга

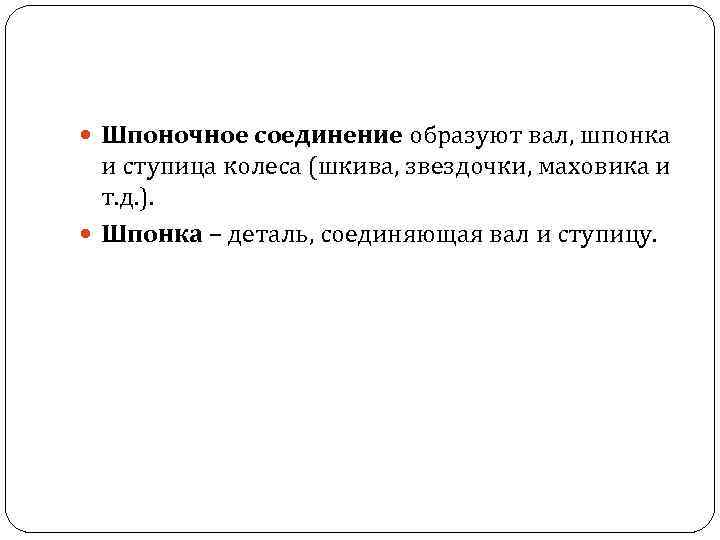

Шпоночное соединение образуют вал, шпонка и ступица колеса (шкива, звездочки, маховика и т. д. ). Шпонка – деталь, соединяющая вал и ступицу.
Вал

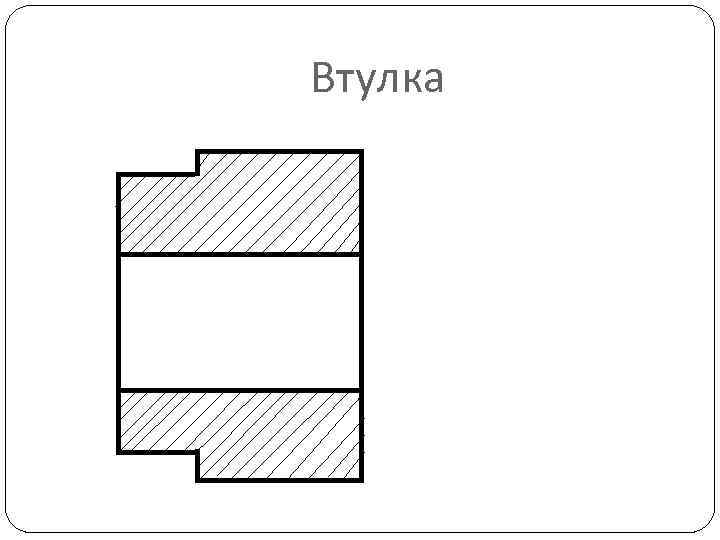

Втулка
Шпоночное соединение 1. Втулк а 2. Шпонк а
Достоинства: Недостатки: простота шпоночные пазы конструкции, легкость монтажа и демонтажа, низкая стоимость. ослабляют прочность вала и ступицы, конструкция напряжений, возникающих в зоне шпоночного паза, снижает сопротивление усталости.
Виды шпонок Призматические Клиновидные Сегментные
Шпонки призматические: обеспечивают неподвижное или скользящее (ненапряженное) соединение.

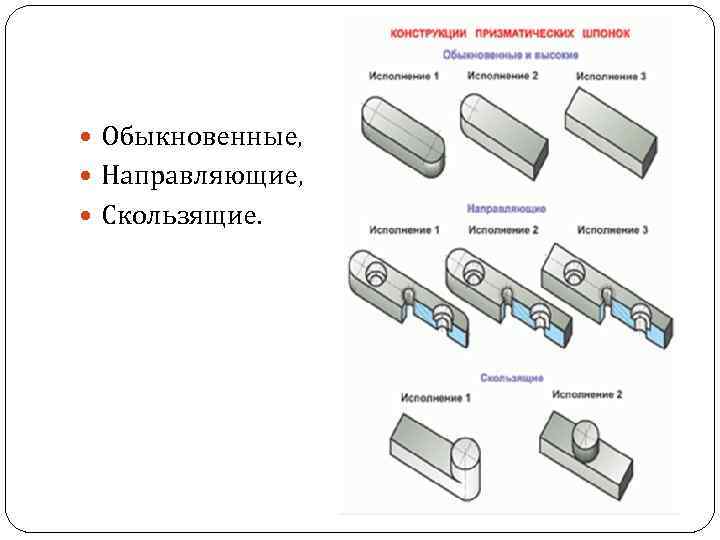

Обыкновенные, Направляющие, Скользящие.
Направляющая шпонка Скользящая шпонка
Шпонки сегментные: создают ненапряженное соединение.
Сегментная шпонка
Шпонки клиновые: создают неподвижное напряженное соединение. Забивные, Закладные, с головкой, без головки
Клиновая шпонка с головкой Клиновая шпонка

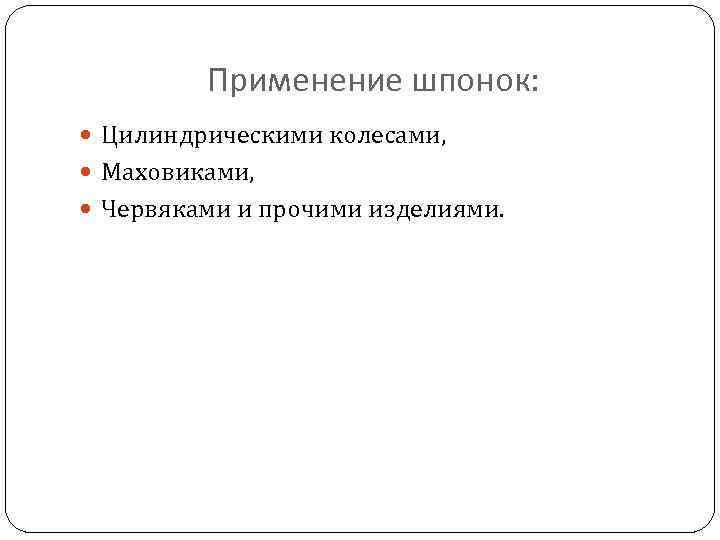

Применение шпонок: Цилиндрическими колесами, Маховиками, Червяками и прочими изделиями.

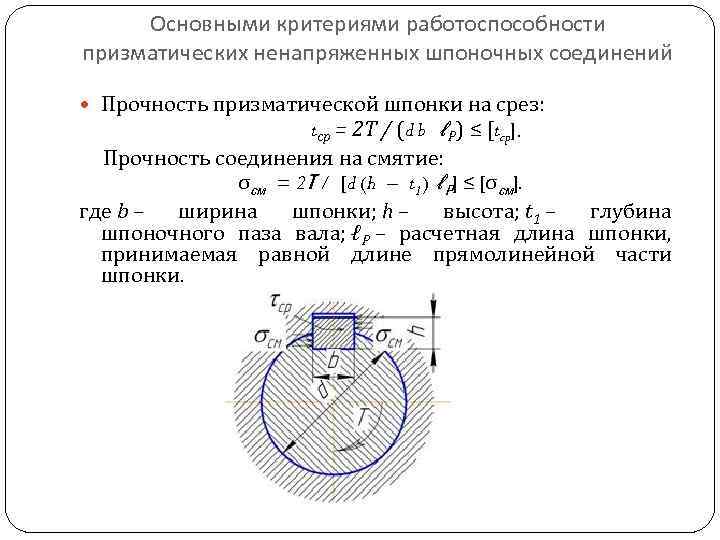

Основными критериями работоспособности призматических ненапряженных шпоночных соединений Прочность призматической шпонки на срез: tср = 2 Т / (d b ℓР) ≤ [tcp]. Прочность соединения на смятие: σсм = 2 Т / [d (h – t 1) ℓР] ≤ [σсм]. где b – ширина шпонки; h – высота; t 1 – глубина шпоночного паза вала; ℓР – расчетная длина шпонки, принимаемая равной длине прямолинейной части шпонки.

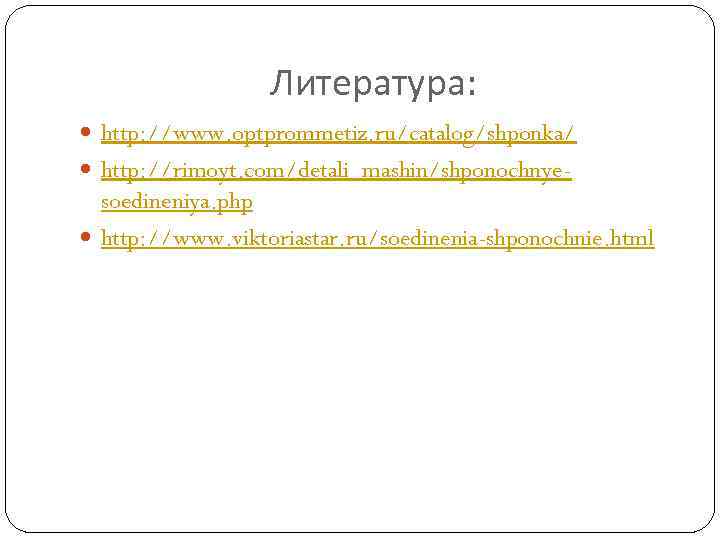

Литература: http: //www. optprommetiz. ru/catalog/shponka/ http: //rimoyt. com/detali_mashin/shponochnye- soedineniya. php http: //www. viktoriastar. ru/soedinenia-shponochnie. html
