Шпилечное соединение

Шпилька — цилиндрический стержень, на обоих концах кото рого нарезана резьба. Резьба на шпильке выполняется как по всей длине и одинакового размера, так и только на концах шпильки. Часто на концах шпилек резьба выполняется разного размера и на разную длину от концов. Как правило, такой приём нарезания резьбы диктуется различным свойством материала скрепляемых деталей.

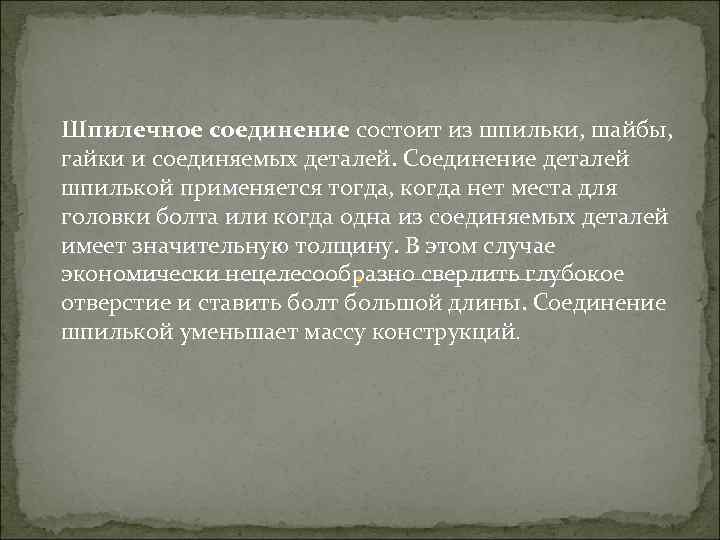

Шпилечное соединение состоит из шпильки, шайбы, гайки и соединяемых деталей. Соединение деталей шпилькой применяется тогда, когда нет места для головки болта или когда одна из соединяемых деталей имеет значительную толщину. В этом случае экономически нецелесообразно сверлить глубокое отверстие и ставить болт большой длины. Соединение шпилькой уменьшает массу конструкций.

Одним концом шпилька на всю длину резьбы ввинчивается в глухое (несквозное) отверстие с резьбой- гнездо под шпильку, которая ввинчивается в него концом. На другой конец навинчивают гайку, под которую подкладывают шайбу. Таким образом прижимают друг к другу скрепляемые детали (дет. 1 и 2). Отверстие в детали 2 имеет немного больший диаметр, чем шпилька

Чертеж шпильки. Её выполняют в соответствии со стандартами в следующей последовательности: Определяем ГОСТ на шпильку. Размеры шпильки: d, l, l 1, l 0, где d - Диаметр резьбы шпильки; l – Длина шпильки; l 0 – Длина гаечного конца шпильки; l 1 – Длина ввинчиваемого в деталь конца шпильки;

Шпилька вычерчивается в одной проекции, причем ее ось должна быть параллельна основной надписи чертежа. На чертеже записывают ее обозначение.

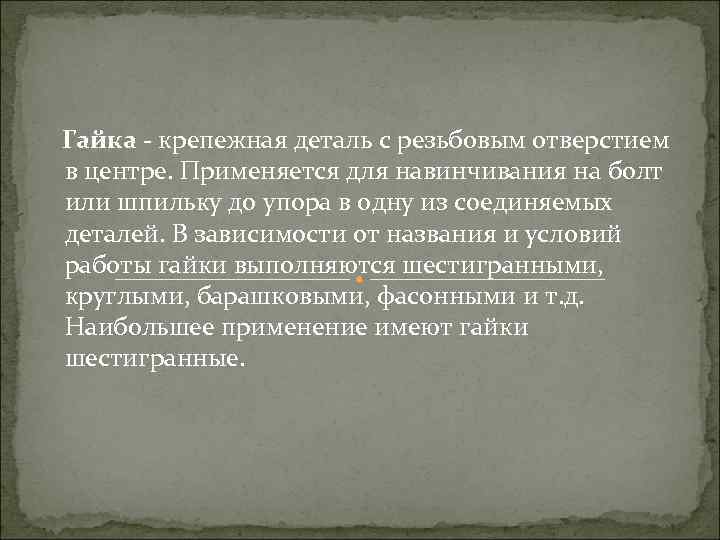

Гайка - крепежная деталь с резьбовым отверстием в центре. Применяется для навинчивания на болт или шпильку до упора в одну из соединяемых деталей. В зависимости от названия и условий работы гайки выполняются шестигранными, круглыми, барашковыми, фасонными и т. д. Наибольшее применение имеют гайки шестигранные.

Чертеж гайки. Его выполняют в соответствии с ГОСТ 5915 70 в следующей последовательности

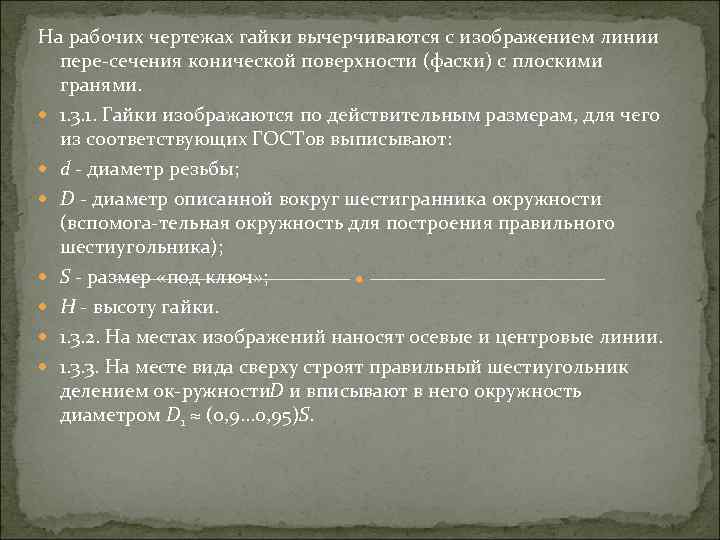

На рабочих чертежах гайки вычерчиваются с изображением линии пере сечения конической поверхности (фаски) с плоскими гранями. 1. 3. 1. Гайки изображаются по действительным размерам, для чего из соответствующих ГОСТов выписывают: d диаметр резьбы; D диаметр описанной вокруг шестигранника окружности (вспомога тельная окружность для построения правильного шестиугольника); S размер «под ключ» ; Н высоту гайки. 1. 3. 2. На местах изображений наносят осевые и центровые линии. 1. 3. 3. На месте вида сверху строят правильный шестиугольник делением ок ружности и вписывают в него окружность D диаметром D 1 ≈ (0, 9. . . 0, 95)S.

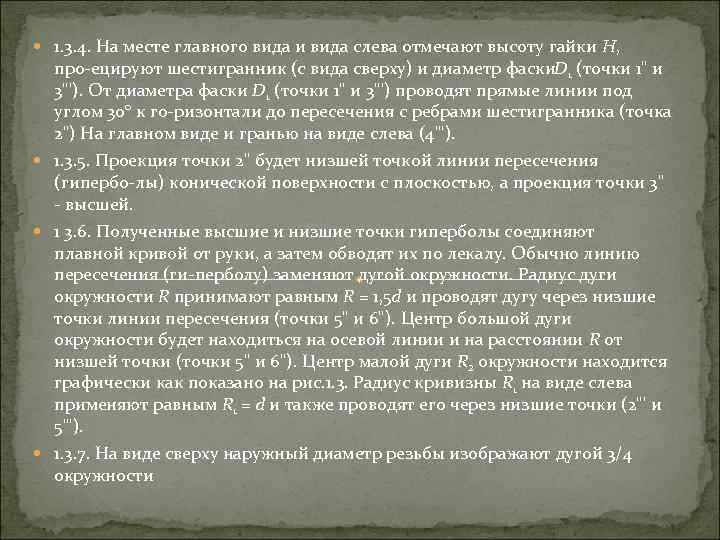

1. 3. 4. На месте главного вида и вида слева отмечают высоту гайки Н, про ецируют шестигранник (с вида сверху) и диаметр фаски 1 (точки 1" и D 3"'). От диаметра фаски D 1 (точки 1" и 3"') проводят прямые линии под углом 30° к го ризонтали до пересечения с ребрами шестигранника (точка 2") На главном виде и гранью на виде слева (4"'). 1. 3. 5. Проекция точки 2" будет низшей точкой линии пересечения (гипербо лы) конической поверхности с плоскостью, а проекция точки 3" высшей. 1 3. 6. Полученные высшие и низшие точки гиперболы соединяют плавной кривой от руки, а затем обводят их по лекалу. Обычно линию пересечения (ги перболу) заменяют дугой окружности. Радиус дуги окружности R принимают равным R = 1, 5 d и проводят дугу через низшие точки линии пересечения (точки 5" и 6"). Центр большой дуги окружности будет находиться на осевой линии и на расстоянии R от низшей точки (точки 5" и 6"). Центр малой дуги R 2 окружности находится графически как показано на рис. 1. 3. Радиус кривизны R 1 на виде слева применяют равным R 1 = d и также проводят его через низшие точки (2"' и 5"'). 1. 3. 7. На виде сверху наружный диаметр резьбы изображают дугой 3/4 окружности

На чертеже шпилечного соединения указывают те же размеры, что и на чертеже болтового соединения. Штриховку в резьбовом соединении шпильки с деталью, в которую шпилька ввинчена, в разрезе доводят до сплошной основной линии резьбы на шпильке и в гнезде.
