ШЛАМОВЫЙ КАРОТАЖ Шлам отбирается из желоба либо с вибросита Сортируется по размеру: до 3 -х мм, 3 – 5 мм и > 5 мм Привязка проб шлама к истинным глубинам осуществляется с учетом времени отставания выхода шлама на поверхность Н – глубина скважины; Vж – скорость промывочной жидкости в затрубном пространстве; Vш – скорость оседания шлама в ПЖ под действием сил гравитации dш – диаметр шлама; kф – зависит от формы частиц

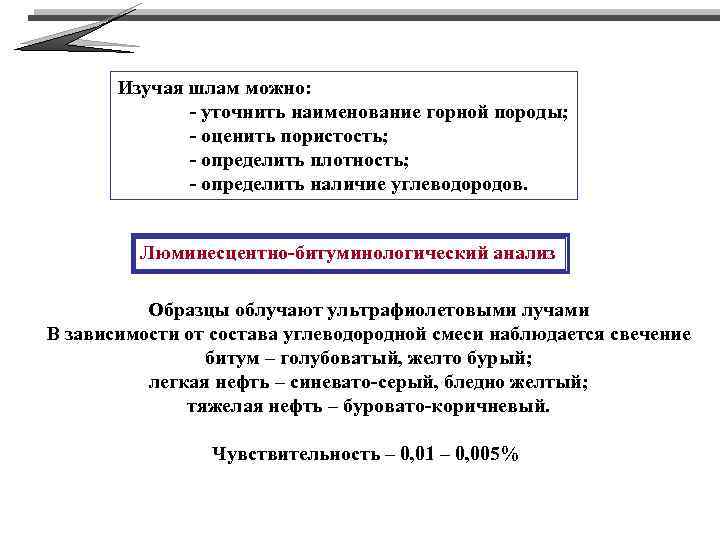

Изучая шлам можно: - уточнить наименование горной породы; - оценить пористость; - определить плотность; - определить наличие углеводородов. Люминесцентно-битуминологический анализ Образцы облучают ультрафиолетовыми лучами В зависимости от состава углеводородной смеси наблюдается свечение битум – голубоватый, желто бурый; легкая нефть – синевато-серый, бледно желтый; тяжелая нефть – буровато-коричневый. Чувствительность – 0, 01 – 0, 005%

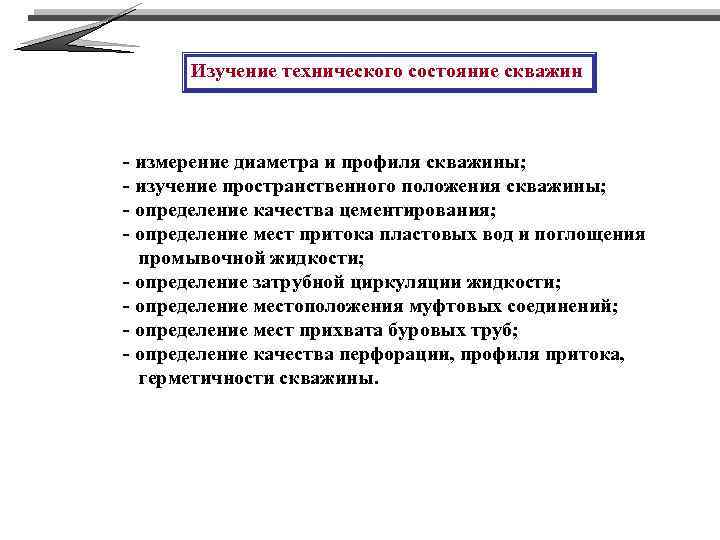

Изучение технического состояние скважин - измерение диаметра и профиля скважины; - изучение пространственного положения скважины; - определение качества цементирования; - определение мест притока пластовых вод и поглощения промывочной жидкости; - определение затрубной циркуляции жидкости; - определение местоположения муфтовых соединений; - определение мест прихвата буровых труб; - определение качества перфорации, профиля притока, герметичности скважины.

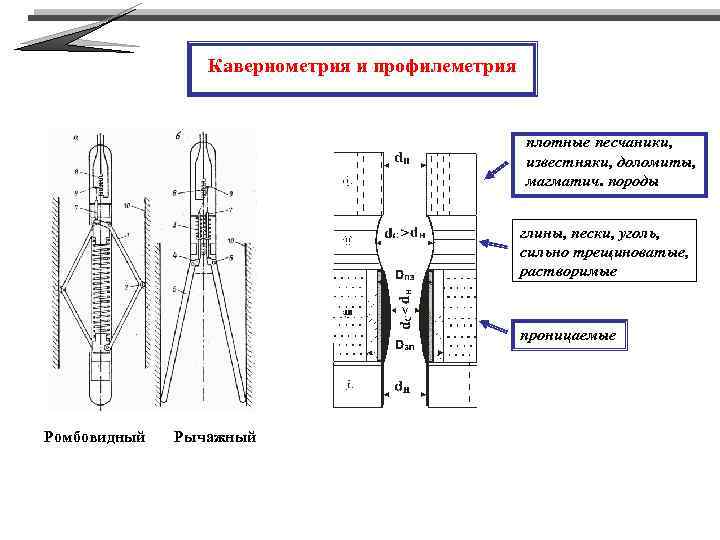

Кавернометрия и профилеметрия плотные песчаники, известняки, доломиты, магматич. породы глины, пески, уголь, сильно трещиноватые, растворимые проницаемые Ромбовидный Рычажный

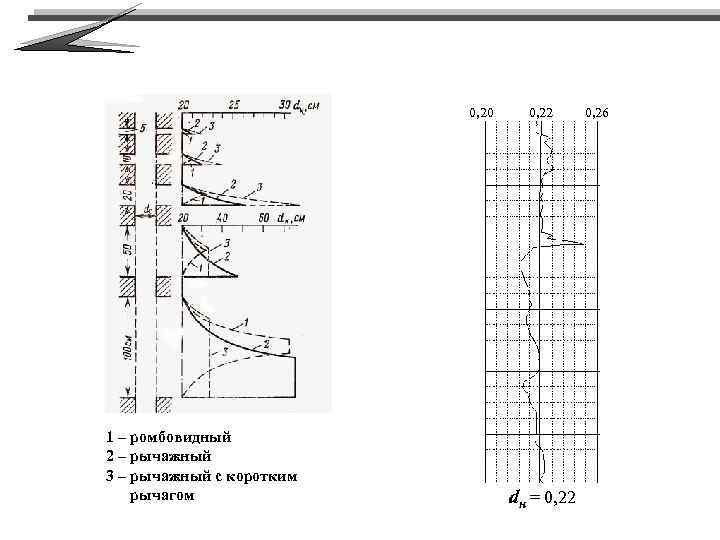

0, 20 1 – ромбовидный 2 – рычажный 3 – рычажный с коротким рычагом 0, 22 dн = 0, 22 0, 26

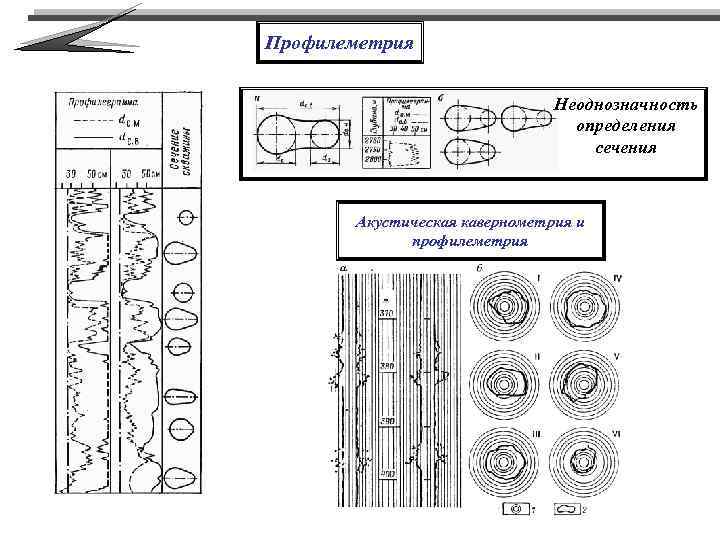

Профилеметрия Неоднозначность определения сечения Акустическая кавернометрия и профилеметрия
Инклинометрия Магнитные Гироскопические δ – угол отклонения оси от вертикали (кривизна); φ – угол между проекцией скважины и направлением на магнитный север (магнитный азимут); α=φ+D; D – магнитное склонение.
Изображение результатов инклинометрии

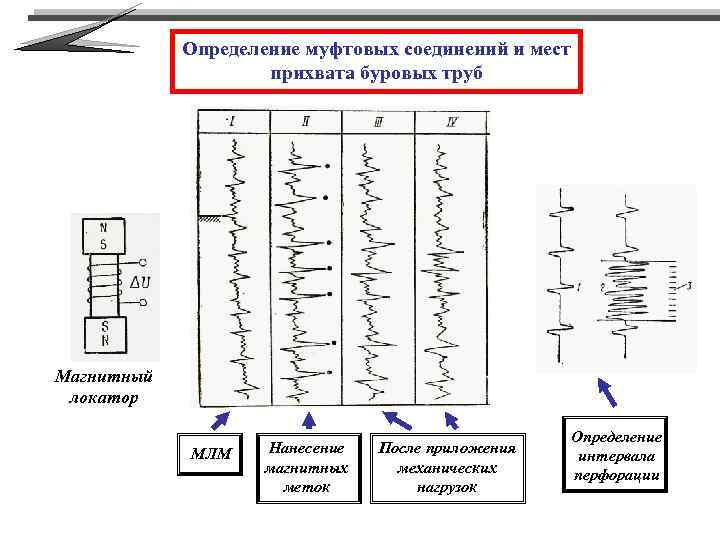

Определение муфтовых соединений и мест прихвата буровых труб Магнитный локатор МЛМ Нанесение магнитных меток После приложения механических нагрузок Определение интервала перфорации
Определение качества цементирования Определение уровня подъема цемента

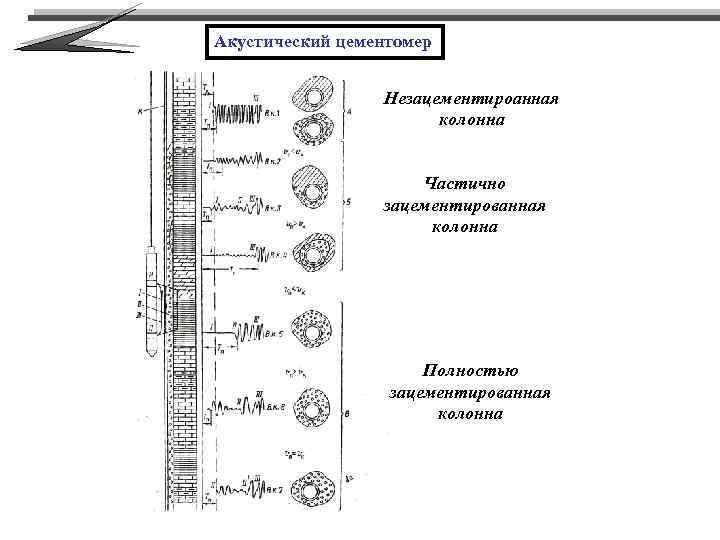

Акустический цементомер Незацементироанная колонна Частично зацементированная колонна Полностью зацементированная колонна

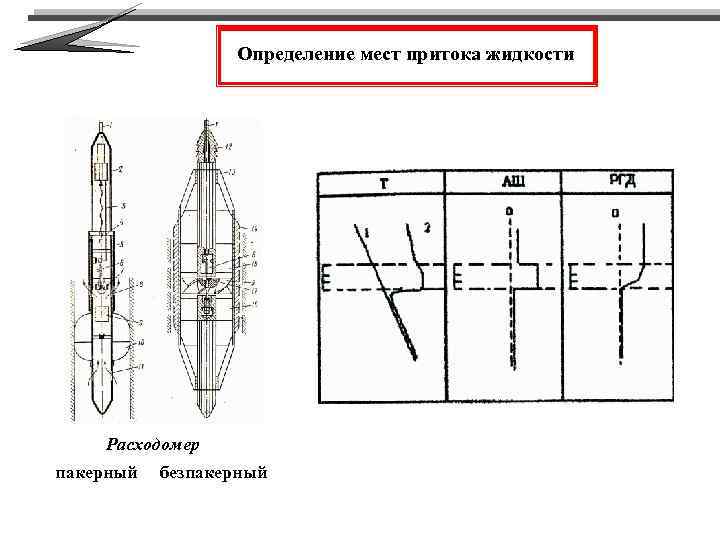

Определение мест притока жидкости Расходомер пакерный безпакерный

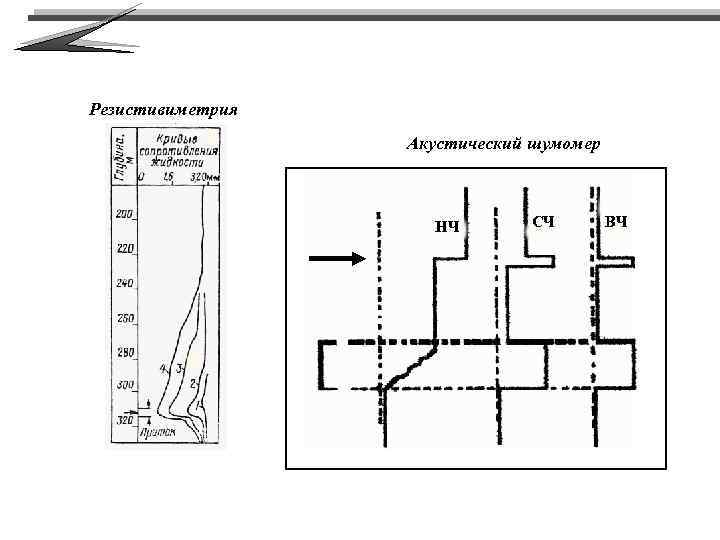

Резистивиметрия Акустический шумомер НЧ СЧ ВЧ

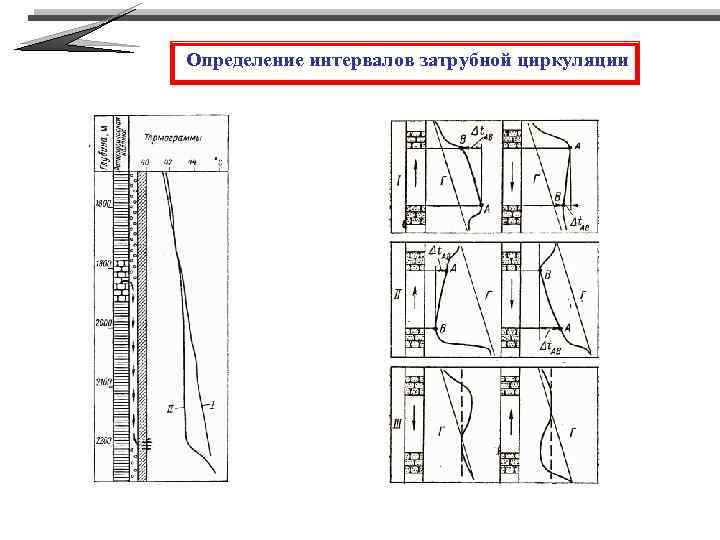

Определение интервалов затрубной циркуляции
Прострелочно-взрывные работы - перфорация; - торпедирование; - отбор проб горных пород и флюидов: - тампонаж. Перфорация – разрушение колонны и цементного камня Применяется для: - вторичного вскрытия пласта: - вскрытия пласта после КРС; - для восстановления циркуляции бур. раствора; - при ремонтных работах.

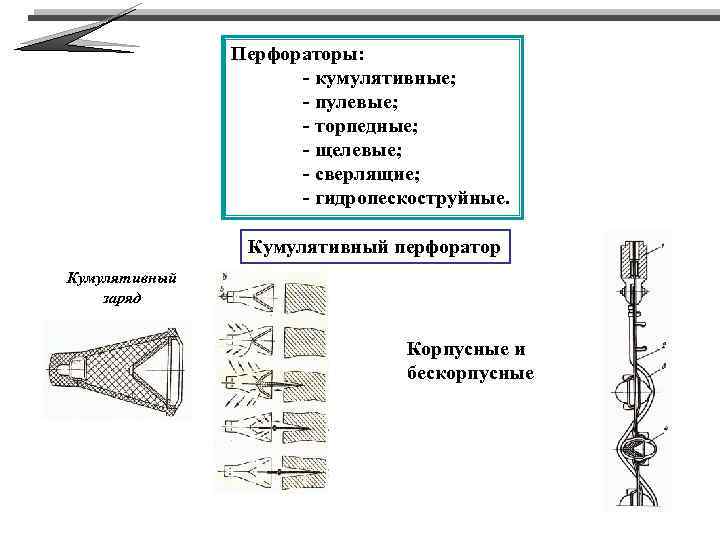

Перфораторы: - кумулятивные; - пулевые; - торпедные; - щелевые; - сверлящие; - гидропескоструйные. Кумулятивный перфоратор Кумулятивный заряд Корпусные и бескорпусные
Корпусный перфоратор-генератор Перфоратор пулевой
Торпедирование Торпеды: - фугасные; - кумулятивные; - шнуровые; - труборезы. Назначение: - очистка фильтров и перф. отверстий; - ликвидация прихватов труб; - обрезка труб; - очистка забоя; - повышение продуктивности пласта; кумулятивная торпеда шнуровая торпеда Торпедирование – взрыв в скважине
