Шкалы измерений Шкала отсчетное устройство аналоговых средств

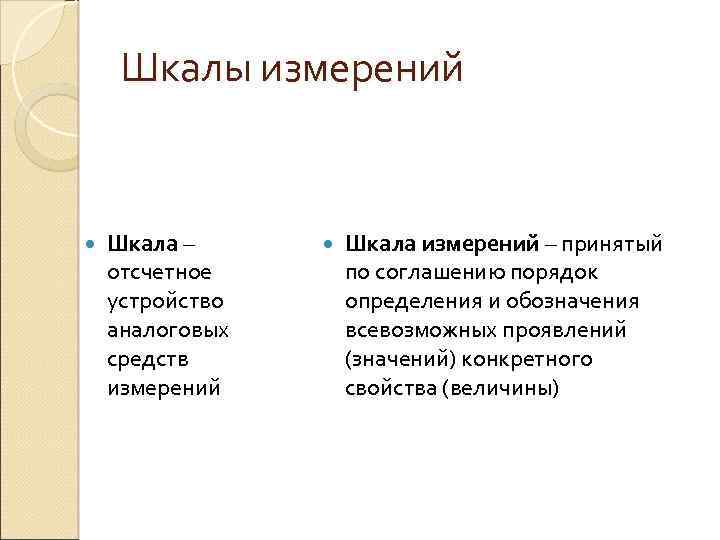

Шкалы измерений Шкала – отсчетное устройство аналоговых средств измерений Шкала измерений – принятый по соглашению порядок определения и обозначения всевозможных проявлений (значений) конкретного свойства (величины)

Типы шкал Наимено ваний Порядка Неметрические шкалы Интерв алов Отношений (1 и 2 рода) Метрические шкалы Абсолютн ые

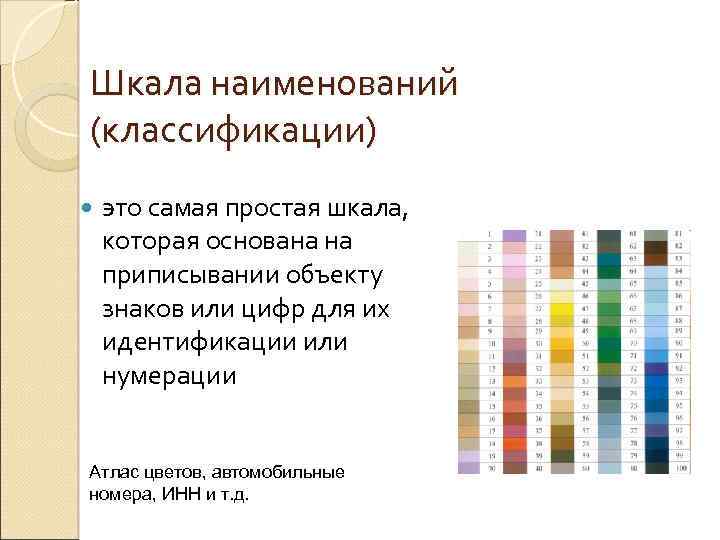

Шкала наименований (классификации) это самая простая шкала, которая основана на приписывании объекту знаков или цифр для их идентификации или нумерации Атлас цветов, автомобильные номера, ИНН и т. д.

Шкала порядка упорядочивает объекты относительно какоголибо их свойства в порядке убывания или возрастания Пятибалльная шкала оценки знаний, шкала силы ветра

Шкала интервалов (разностей) содержит разность значений физической величины. Для этих шкал имеют смысл соотношения эквивалентности, порядка, суммирования интервалов (разностей) между количественными проявлениями свойств Шкалы времени (от Рождества Христова, от переселения пророка Мухаммеда из Мекки в Медину), температурная шкала Цельсия

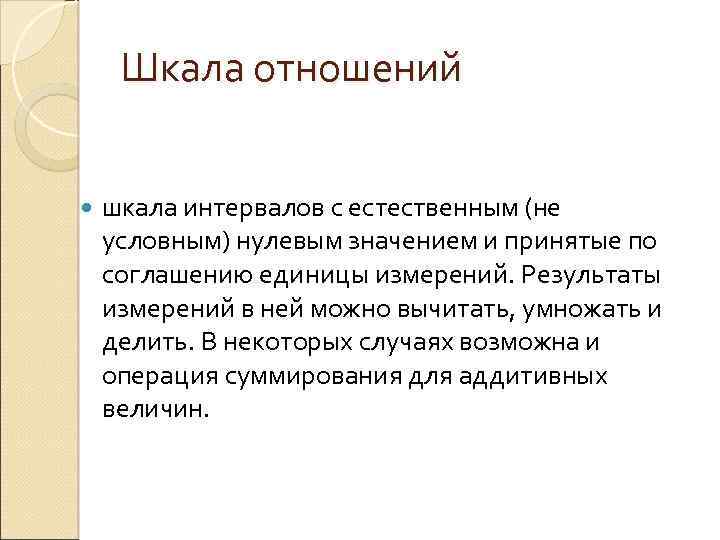

Шкала отношений шкала интервалов с естественным (не условным) нулевым значением и принятые по соглашению единицы измерений. Результаты измерений в ней можно вычитать, умножать и делить. В некоторых случаях возможна и операция суммирования для аддитивных величин.

Шкала отношений Аддитивной называется величина, значения которой могут быть суммированы, умножены на числовой коэффициент и разделены друг на друга (например, длина, масса, сила и др. ) – шкала 1 рода. Неаддитивной величиной называется величина, для которой эти операции не имеют физического смысла, например, термодинамическая температура. – шкала 2 рода

Абсолютная шкала шкалы отношений, в которых однозначно (а не по соглашению) присутствует определение единицы измерения. Абсолютные шкалы присущи относительным единицам, единицы таких шкал являются безразмерными. Коэффициенты усиления, полезного действия и др.

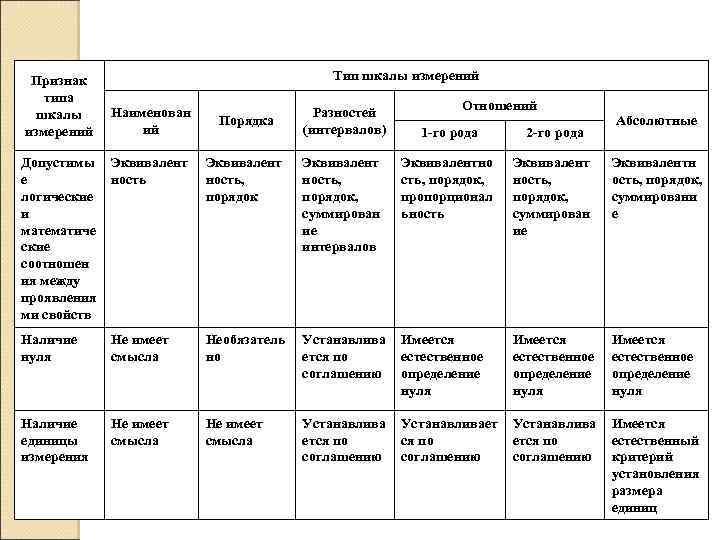

Признак типа шкалы измерений Тип шкалы измерений Наименован ий Порядка Разностей (интервалов) Отношений 1 -го рода 2 -го рода Абсолютные Допустимы е логические и математиче ские соотношен ия между проявления ми свойств Эквивалент ность, порядок, суммирован ие интервалов Эквивалентно сть, порядок, пропорционал ьность Эквивалент ность, порядок, суммирован ие Эквивалентн ость, порядок, суммировани е Наличие нуля Не имеет смысла Необязатель но Устанавлива ется по соглашению Имеется естественное определение нуля Наличие единицы измерения Не имеет смысла Устанавлива ется по соглашению Устанавливает ся по соглашению Устанавлива ется по соглашению Имеется естественный критерий установления размера единиц

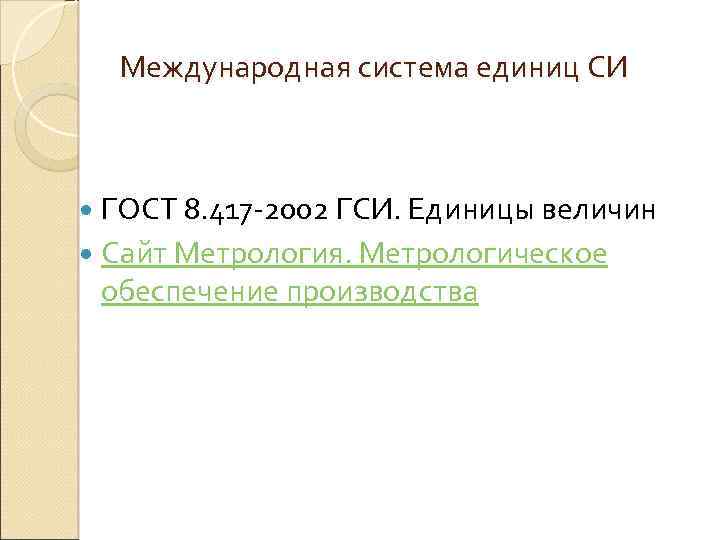

Международная система единиц СИ ГОСТ 8. 417 -2002 ГСИ. Единицы величин Сайт Метрология. Метрологическое обеспечение производства

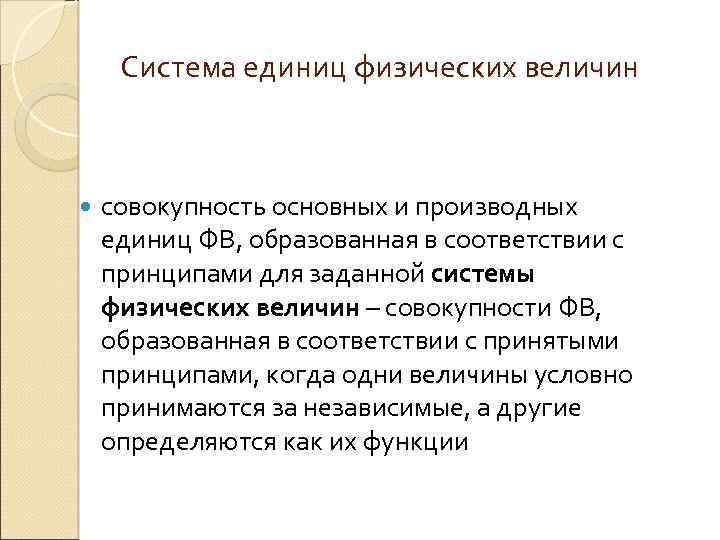

Система единиц физических величин совокупность основных и производных единиц ФВ, образованная в соответствии с принципами для заданной системы физических величин – совокупности ФВ, образованная в соответствии с принятыми принципами, когда одни величины условно принимаются за независимые, а другие определяются как их функции

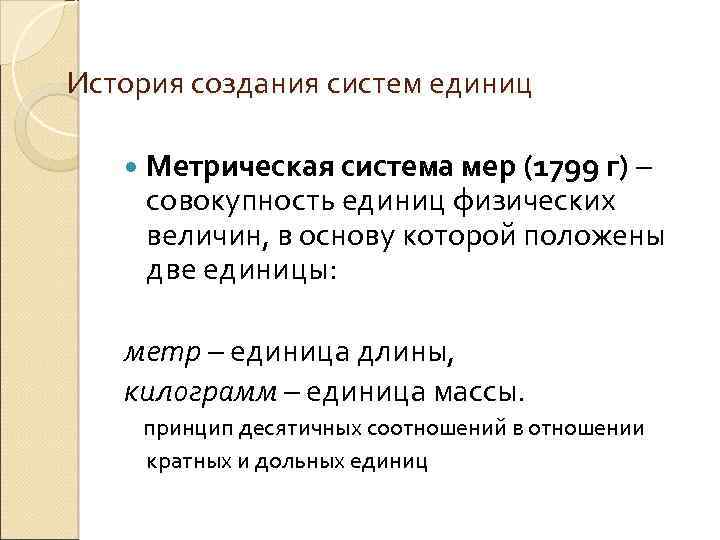

История создания систем единиц Метрическая система мер (1799 г) – совокупность единиц физических величин, в основу которой положены две единицы: метр – единица длины, килограмм – единица массы. принцип десятичных соотношений в отношении кратных и дольных единиц

История создания систем единиц Система Гаусса – система единиц магнитных величин (1832 г) миллиметр – единица длины, секунда – единица времени.

История создания систем единиц Система СГС (1874 г) сантиметр – единица длины, грамм – единица массы, секунда – единица времени. введены десятичные приставки от микро до мега

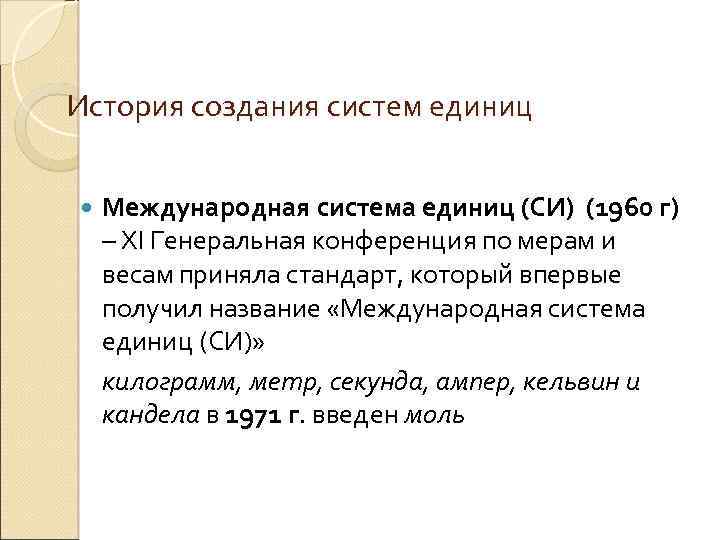

История создания систем единиц Международная система единиц (СИ) (1960 г) – XI Генеральная конференция по мерам и весам приняла стандарт, который впервые получил название «Международная система единиц (СИ)» килограмм, метр, секунда, ампер, кельвин и кандела в 1971 г. введен моль

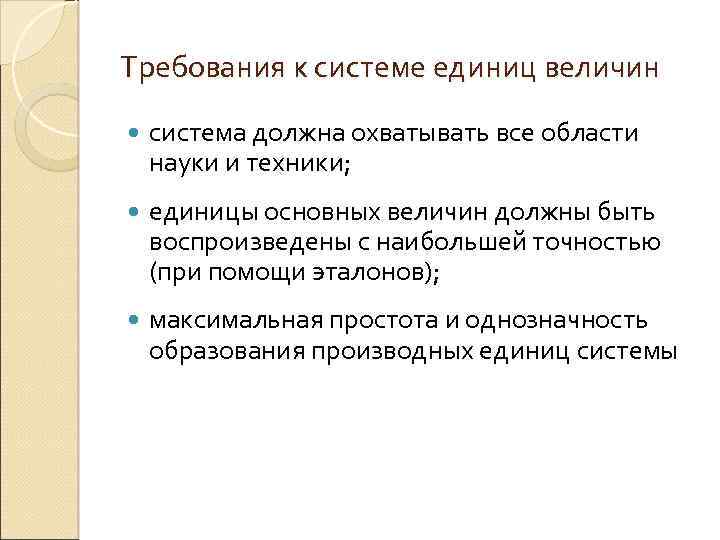

Требования к системе единиц величин система должна охватывать все области науки и техники; единицы основных величин должны быть воспроизведены с наибольшей точностью (при помощи эталонов); максимальная простота и однозначность образования производных единиц системы

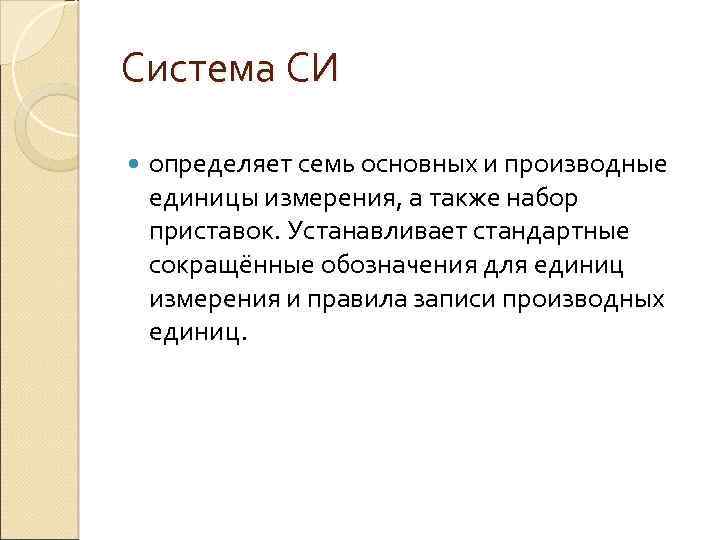

Система СИ определяет семь основных и производные единицы измерения, а также набор приставок. Устанавливает стандартные сокращённые обозначения для единиц измерения и правила записи производных единиц.

Основные единицы измерения СИ Величина Единица Обозначе ние (рус) Обозначе ние (анг) Размер ность Длина метр м m L Время секунда с s T Масса килограмм кг kg M Сила электрического тока ампер А A I Термодинамическая т-ра кельвин К K Θ Сила света кандела кд cd J моль mol N Количество вещества

Размерность физической величины размерность выражает физическую связь между данной величиной и основными величинами системы Скорость: м/с; км/ч Кинетическая энергия Общий вид формулы размерности

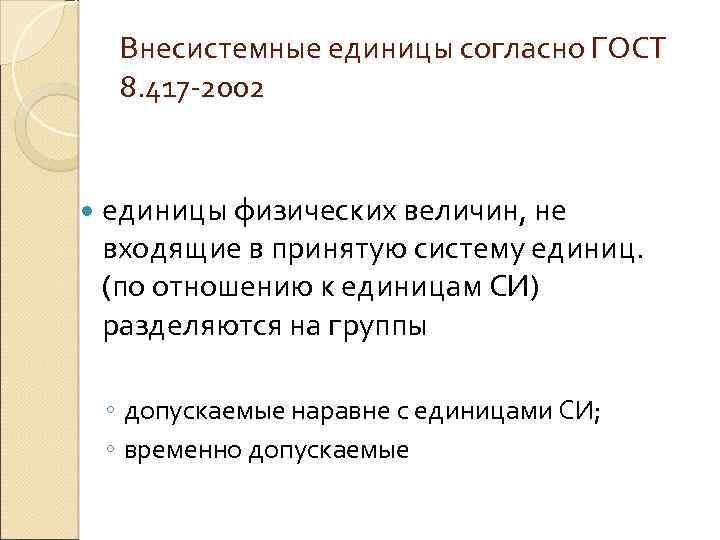

Внесистемные единицы согласно ГОСТ 8. 417 -2002 единицы физических величин, не входящие в принятую систему единиц. (по отношению к единицам СИ) разделяются на группы ◦ допускаемые наравне с единицами СИ; ◦ временно допускаемые

Кратные и дольные единицы Кратные единицы - единицы ФВ, в целое число раз большие системных или внесистемных единиц (мега, кило…) Дольные единицы - единицы ФВ, в целое число раз меньшие системных или внесистемных единиц (мили, микро, нано…)
