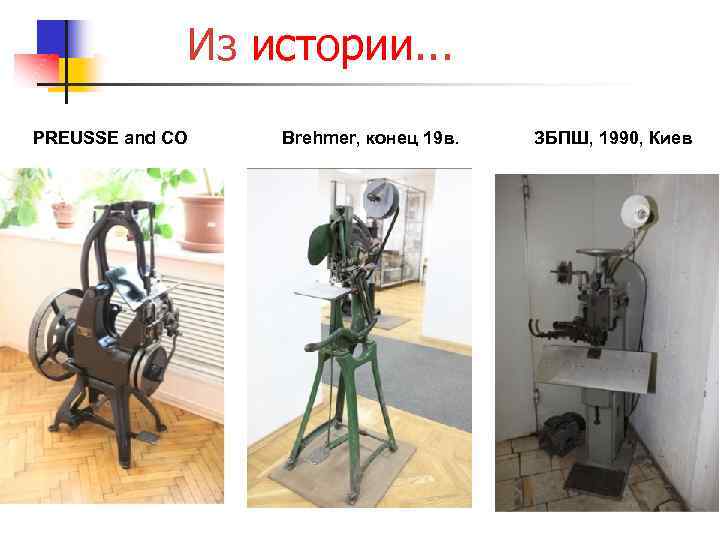

Из истории. . . PREUSSE and CO Brehmer, конец 19 в. ЗБПШ, 1990, Киев

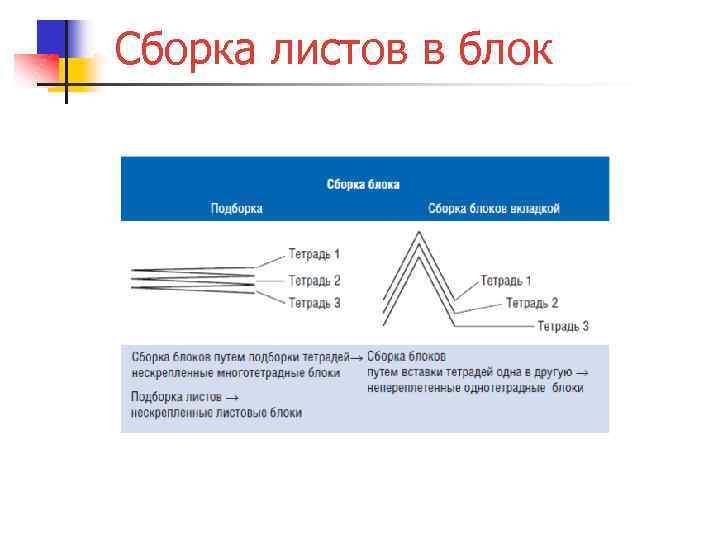

Сборка листов в блок

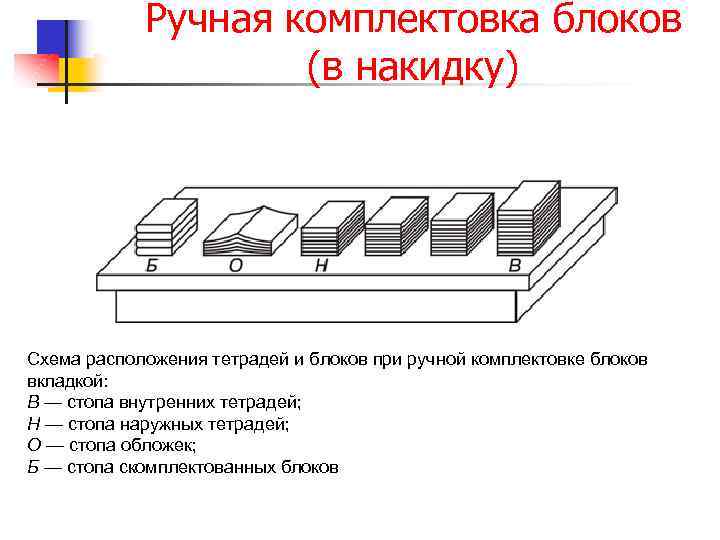

Ручная комплектовка блоков (в накидку) Схема расположения тетрадей и блоков при ручной комплектовке блоков вкладкой: В — стопа внутренних тетрадей; Н — стопа наружных тетрадей; О — стопа обложек; Б — стопа скомплектованных блоков

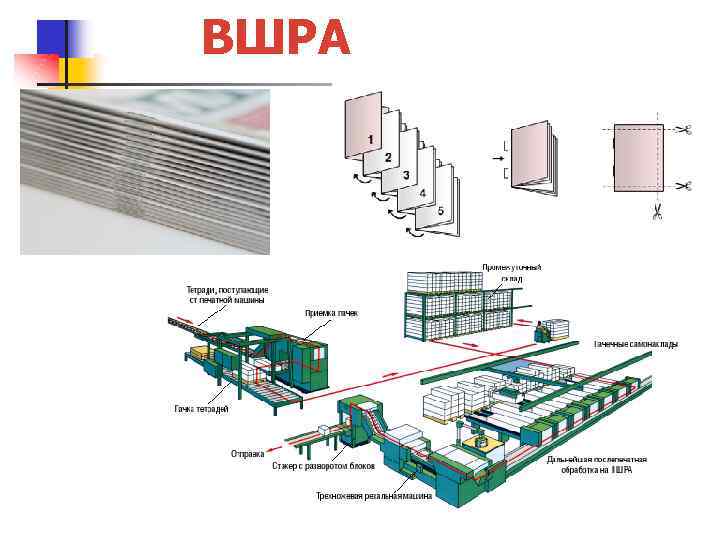

Вкладочно – швейно – резальный агрегат (ВШРА)

ВШРА

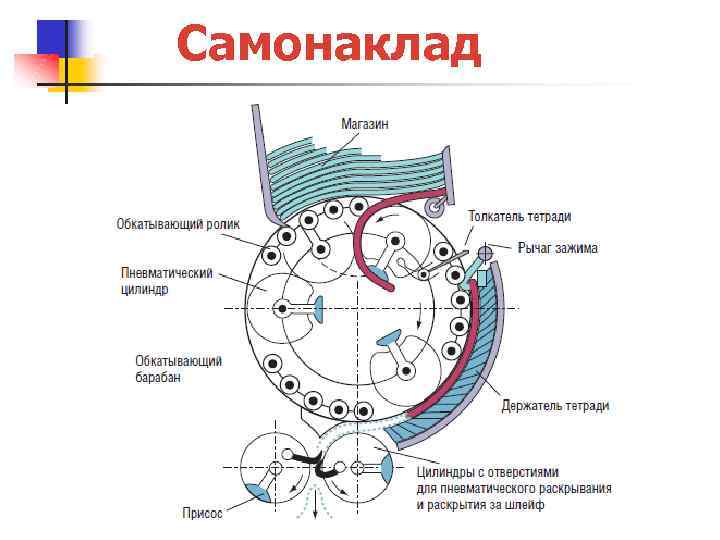

Самонаклад

Самонаклад

Швейная головка

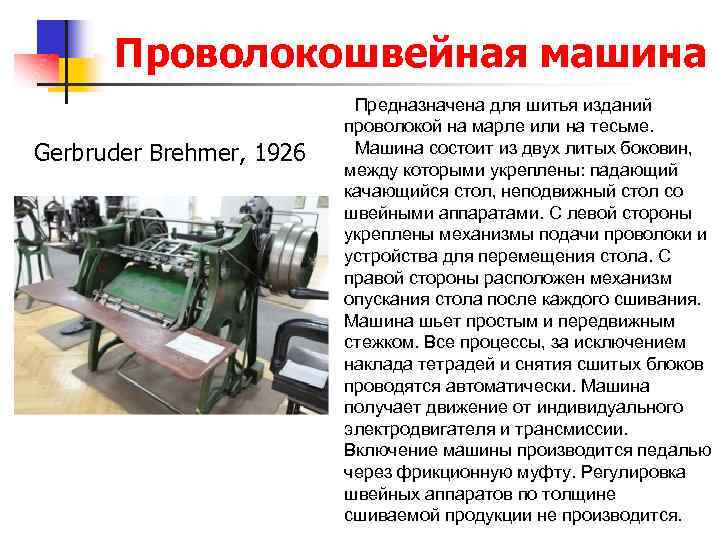

Проволокошвейная машина Gerbruder Brehmer, 1926 Предназначена для шитья изданий проволокой на марле или на тесьме. Машина состоит из двух литых боковин, между которыми укреплены: падающий качающийся стол, неподвижный стол со швейными аппаратами. С левой стороны укреплены механизмы подачи проволоки и устройства для перемещения стола. С правой стороны расположен механизм опускания стола после каждого сшивания. Машина шьет простым и передвижным стежком. Все процессы, за исключением наклада тетрадей и снятия сшитых блоков проводятся автоматически. Машина получает движение от индивидуального электродвигателя и трансмиссии. Включение машины производится педалью через фрикционную муфту. Регулировка швейных аппаратов по толщине сшиваемой продукции не производится.

Трехножевая обрезка

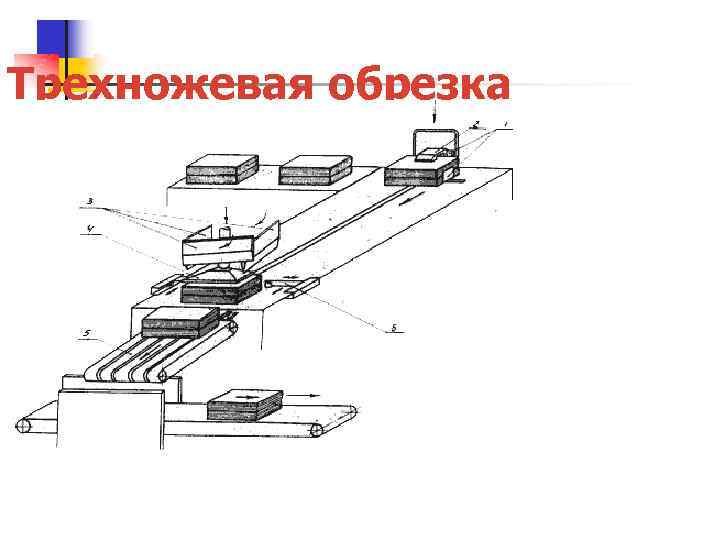

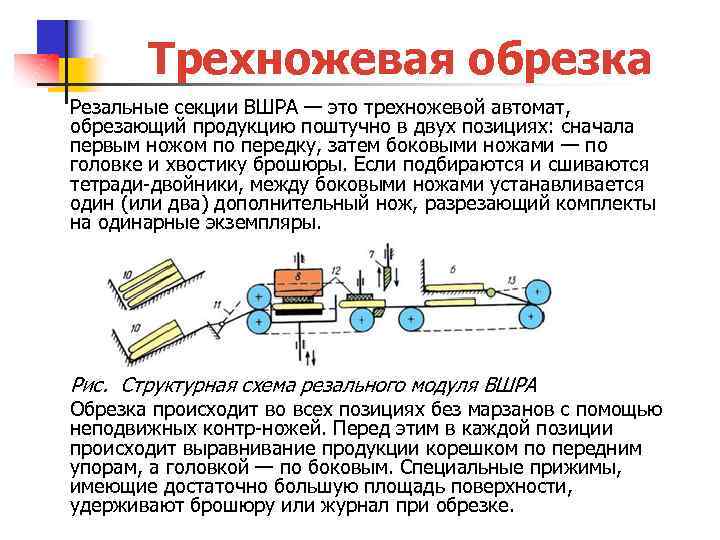

Трехножевая обрезка Резальные секции ВШРА — это трехножевой автомат, обрезающий продукцию поштучно в двух позициях: сначала первым ножом по передку, затем боковыми ножами — по головке и хвостику брошюры. Если подбираются и сшиваются тетради-двойники, между боковыми ножами устанавливается один (или два) дополнительный нож, разрезающий комплекты на одинарные экземпляры. Рис. Структурная схема резального модуля ВШРА Обрезка происходит во всех позициях без марзанов с помощью неподвижных контр-ножей. Перед этим в каждой позиции происходит выравнивание продукции корешком по передним упорам, а головкой — по боковым. Специальные прижимы, имеющие достаточно большую площадь поверхности, удерживают брошюру или журнал при обрезке.

Листоподборочно-брошюровальные комплексы Листоподборочно-брошюровальный комплекс на основе: - двух башен Watkiss Vario; - модуля сшивки и фальцовки Automatic Stitch. Fold; - модуля торцевой подрезки Automatic Trim; - выводного конвейера; - вибросталкиватель X Jogger Kit для прямой и перекрестной укладки.

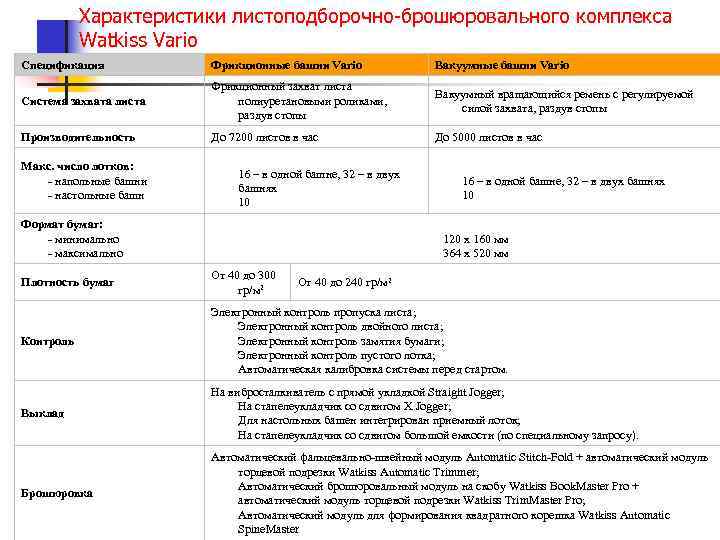

Характеристики листоподборочно-брошюровального комплекса Watkiss Vario Спецификация Фрикционные башни Vario Вакуумные башни Vario Система захвата листа Фрикционный захват листа полиуретановыми роликами, раздув стопы Вакуумный вращающийся ремень с регулируемой силой захвата, раздув стопы Производительность До 7200 листов в час До 5000 листов в час Макс. число лотков: - напольные башни - настольные башн 16 – в одной башне, 32 – в двух башнях 10 Формат бумаг: - минимально - максимально 16 – в одной башне, 32 – в двух башнях 10 120 х 160 мм 364 х 520 мм Плотность бумаг От 40 до 300 гр/м 2 Контроль Электронный контроль пропуска листа; Электронный контроль двойного листа; Электронный контроль замятия бумаги; Электронный контроль пустого лотка; Автоматическая калибровка системы перед стартом. Выклад На вибросталкиватель с прямой укладкой Straight Jogger; На стапелеукладчик со сдвигом X Jogger; Для настольных башен интегрирован приемный лоток; На стапелеукладчик со сдвигом большой емкости (по специальному запросу). Брошюровка Автоматический фальцевально-швейный модуль Automatic Stitch-Fold + автоматический модуль торцевой подрезки Watkiss Automatic Trimmer; Автоматический брошюровальный модуль на скобу Watkiss Book. Master Pro + автоматический модуль торцевой подрезки Watkiss Trim. Master Pro; Автоматический модуль для формирования квадратного корешка Watkiss Automatic Spine. Master От 40 до 240 гр/м 2

Шитье нитью

Сборка листов в блок

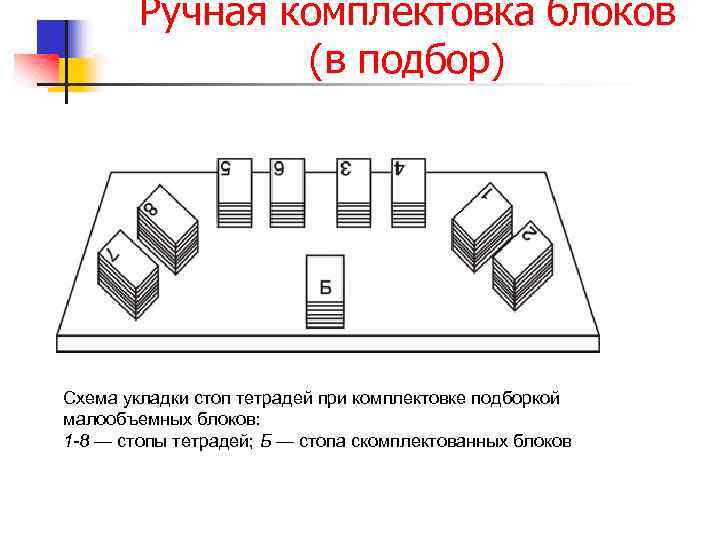

Ручная комплектовка блоков (в подбор) Схема укладки стоп тетрадей при комплектовке подборкой малообъемных блоков: 1 -8 — стопы тетрадей; Б — стопа скомплектованных блоков

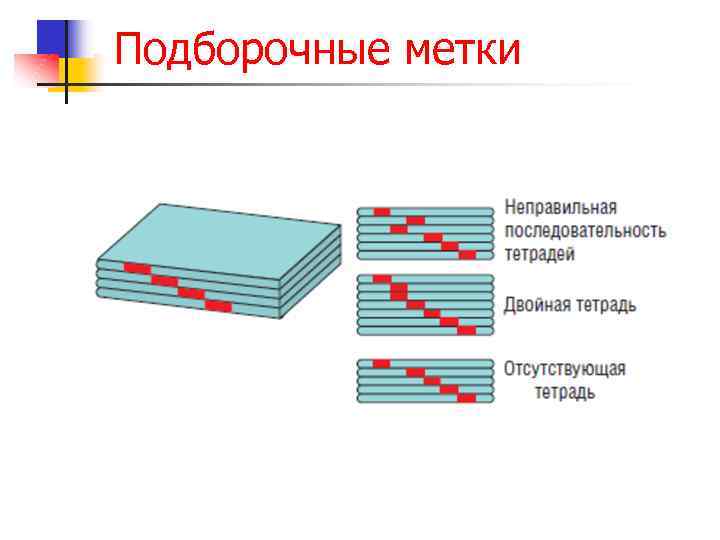

Подборочные метки

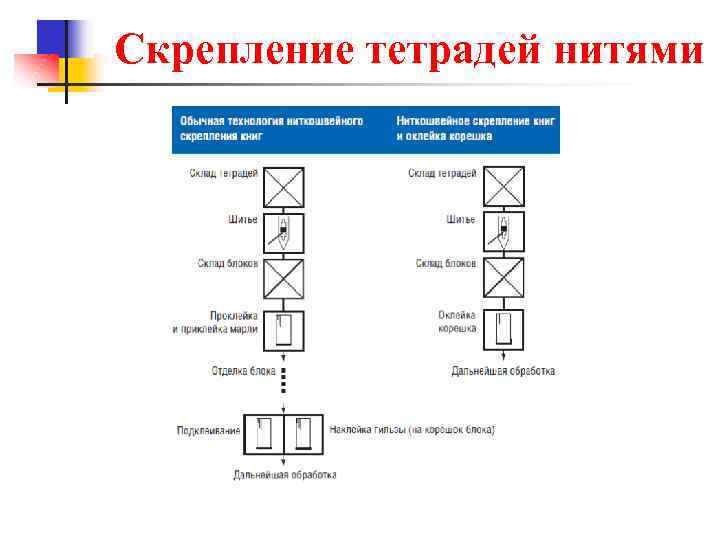

Скрепление тетрадей нитями

Шитье тетрадей

Шитье тетрадей

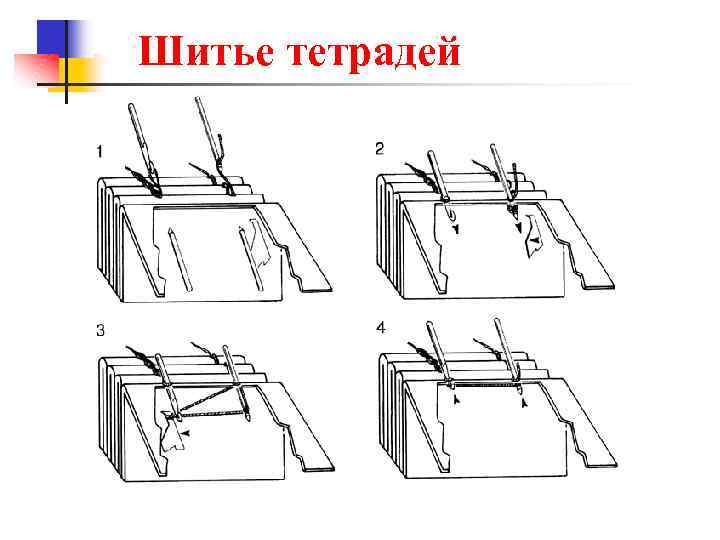

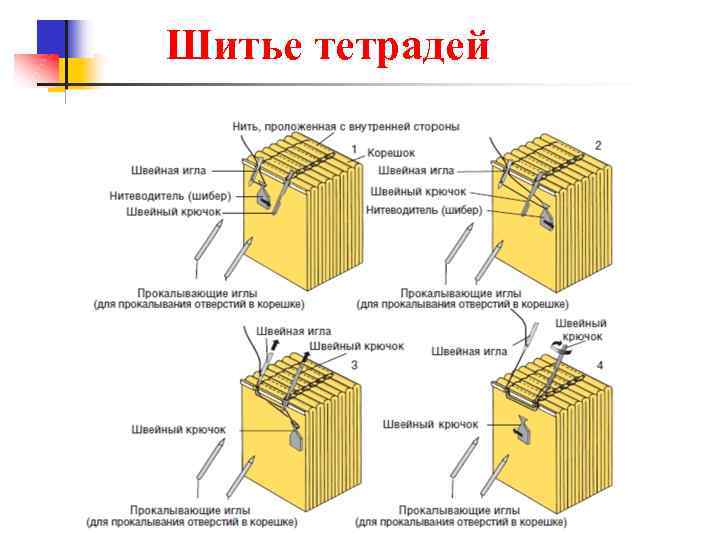

Шитье тетрадей Рис. 1. Схема поблочного крепления нитками внакидку (а) и втачку (б) Рис. 3. Образование петли с помощью воздушного потока (а) и захват петли крючком (б) Рис. 2. Виды стежков

Шитье тетрадей Схемы шитья тетрадей в книжный блок: а — шитье на шнуры; б — шитье на тесьму; в — шитье на марлю; г — шитье с последующей оклейкой марлей; д — шитье втачку; е — сшивка отдельных тетрадей и разметочный шаблон

Шитье тетрадей 2

Ниткошвейные машины

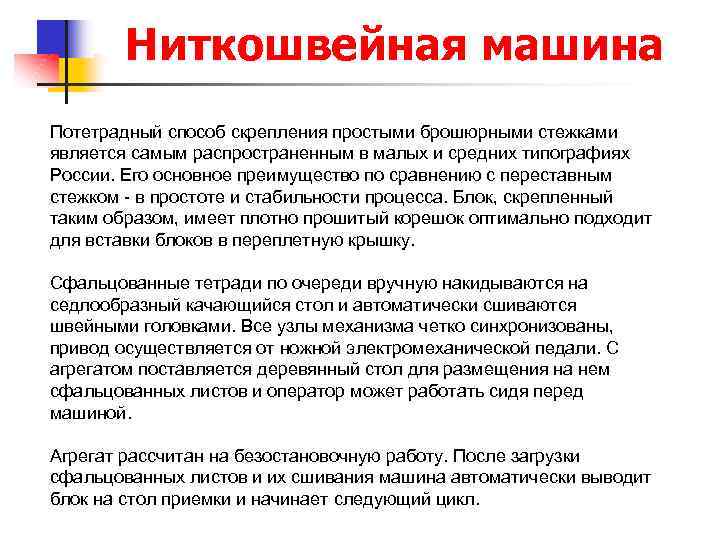

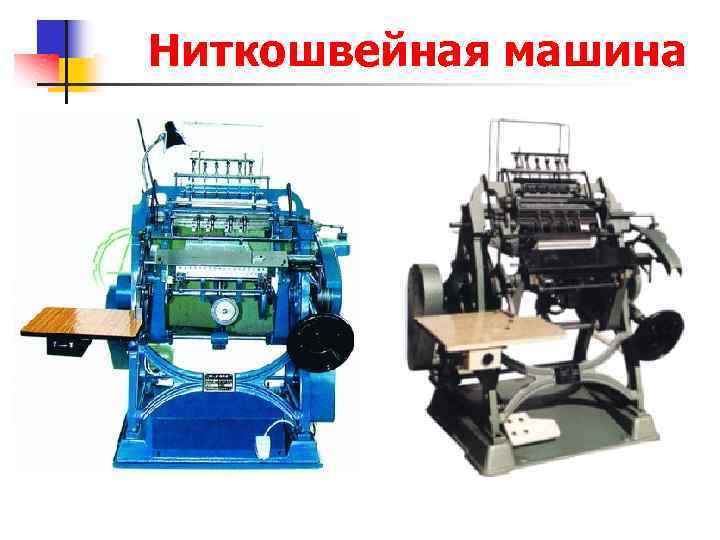

Ниткошвейная машина Потетрадный способ скрепления простыми брошюрными стежками является самым распространенным в малых и средних типографиях России. Его основное преимущество по сравнению с переставным стежком - в простоте и стабильности процесса. Блок, скрепленный таким образом, имеет плотно прошитый корешок оптимально подходит для вставки блоков в переплетную крышку. Сфальцованные тетради по очереди вручную накидываются на седлообразный качающийся стол и автоматически сшиваются швейными головками. Все узлы механизма четко синхронизованы, привод осуществляется от ножной электромеханической педали. С агрегатом поставляется деревянный стол для размещения на нем сфальцованных листов и оператор может работать сидя перед машиной. Агрегат рассчитан на безостановочную работу. После загрузки сфальцованных листов и их сшивания машина автоматически выводит блок на стол приемки и начинает следующий цикл.

Ниткошвейная машина

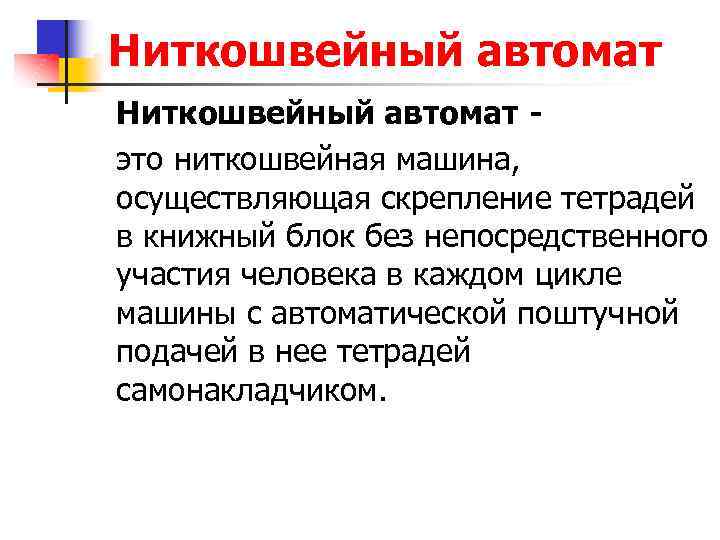

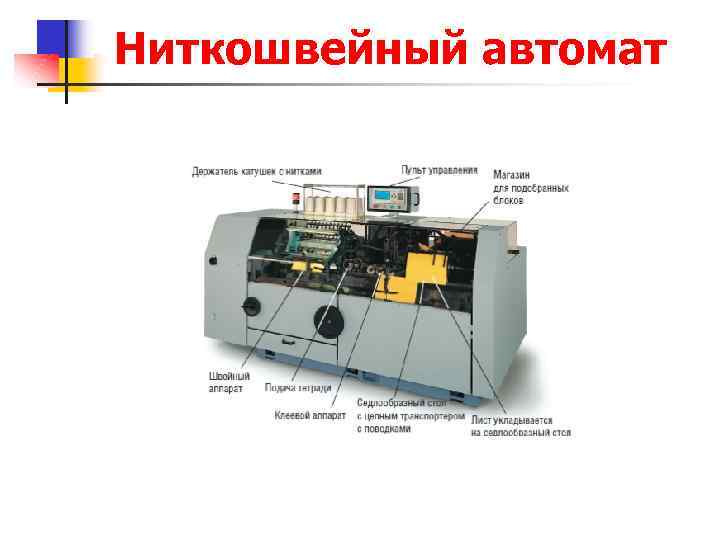

Ниткошвейный автомат это ниткошвейная машина, осуществляющая скрепление тетрадей в книжный блок без непосредственного участия человека в каждом цикле машины с автоматической поштучной подачей в нее тетрадей самонакладчиком.

Ниткошвейный автомат

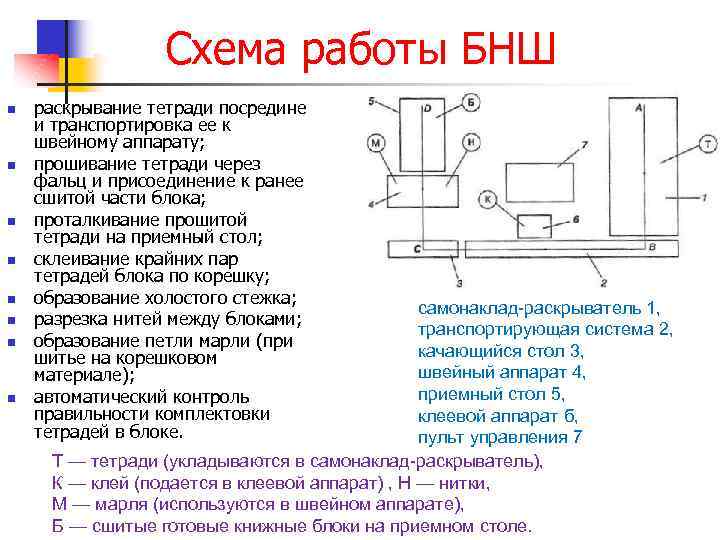

Схема работы БНШ n n n n раскрывание тетради посредине и транспортировка ее к швейному аппарату; прошивание тетради через фальц и присоединение к ранее сшитой части блока; проталкивание прошитой тетради на приемный стол; склеивание крайних пар тетрадей блока по корешку; образование холостого стежка; разрезка нитей между блоками; образование петли марли (при шитье на корешковом материале); автоматический контроль правильности комплектовки тетрадей в блоке. самонаклад-раскрыватель 1, транспортирующая система 2, качающийся стол 3, швейный аппарат 4, приемный стол 5, клеевой аппарат б, пульт управления 7 Т — тетради (укладываются в самонаклад-раскрыватель), К — клей (подается в клеевой аппарат) , Н — нитки, М — марля (используются в швейном аппарате), Б — сшитые готовые книжные блоки на приемном столе.

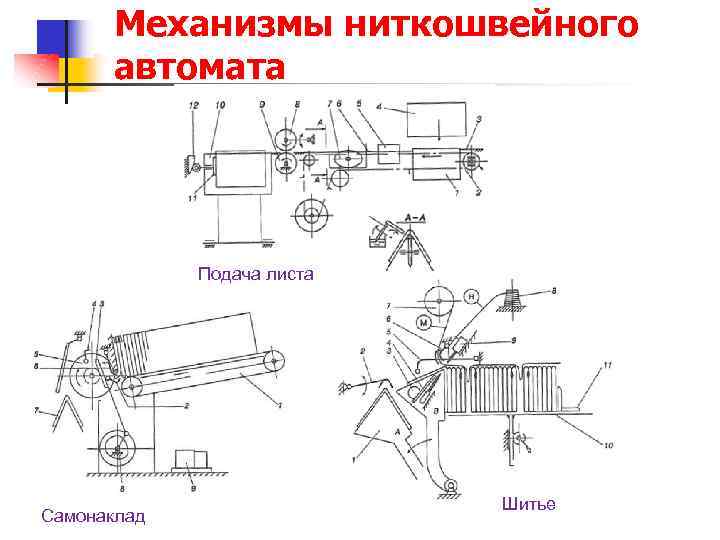

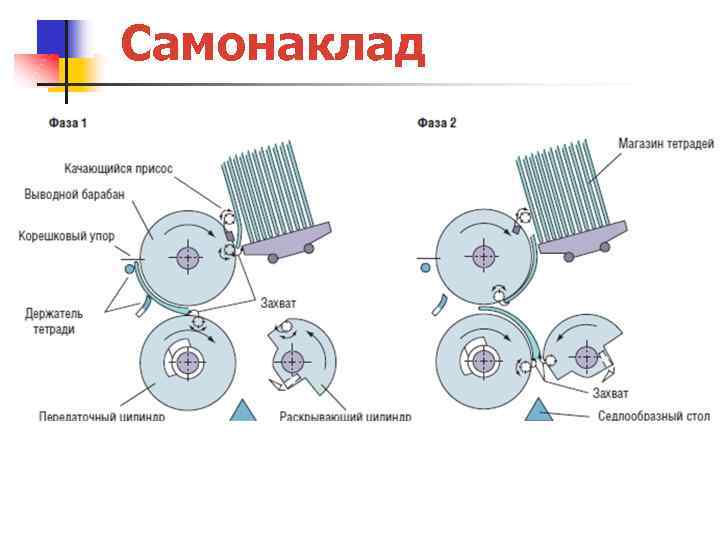

Механизмы ниткошвейного автомата Подача листа Самонаклад Шитье

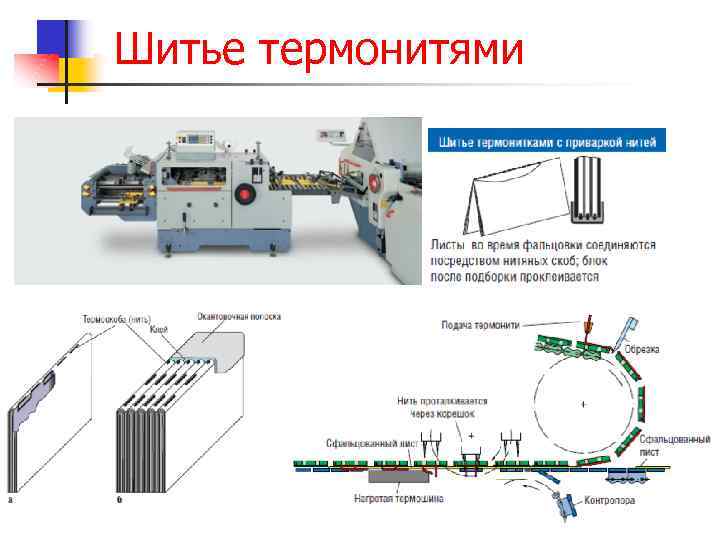

Шитье термонитями

Шитье термонитями
