Широкополосный усилитель Гр 1 с9 Прокопинская Диана

Широкополосный усилитель Гр. 1 с9 Прокопинская Диана

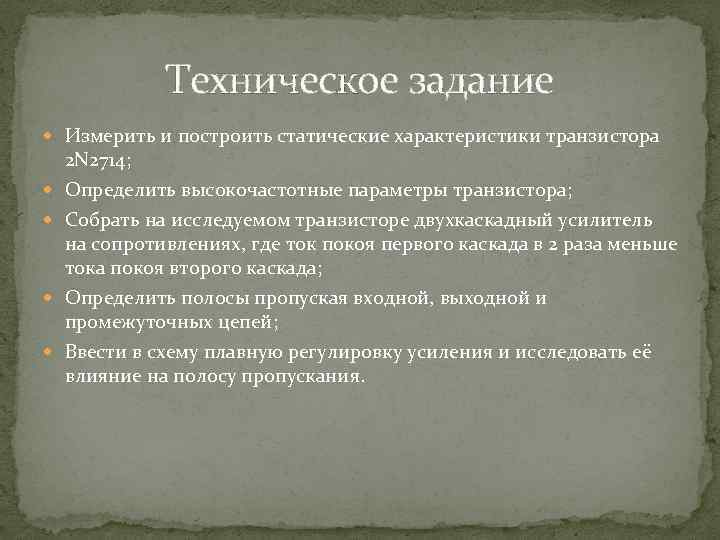

Техническое задание Измерить и построить статические характеристики транзистора 2 N 2714; Определить высокочастотные параметры транзистора; Собрать на исследуемом транзисторе двухкаскадный усилитель на сопротивлениях, где ток покоя первого каскада в 2 раза меньше тока покоя второго каскада; Определить полосы пропуская входной, выходной и промежуточных цепей; Ввести в схему плавную регулировку усиления и исследовать её влияние на полосу пропускания.

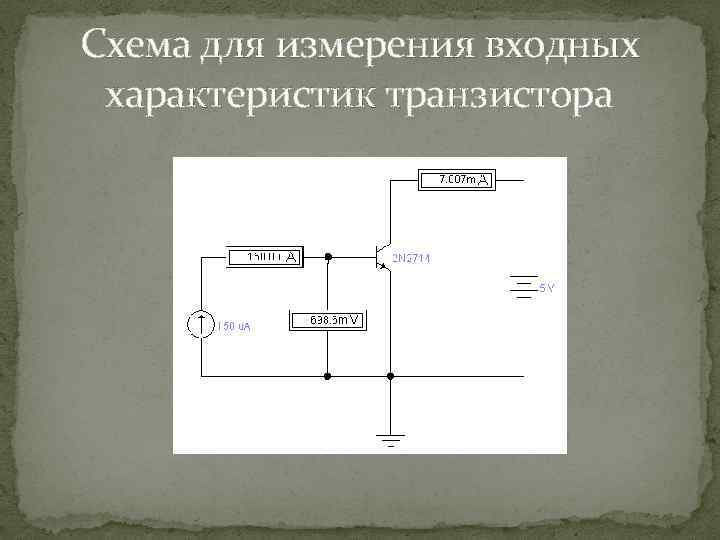

Схема для измерения входных характеристик транзистора

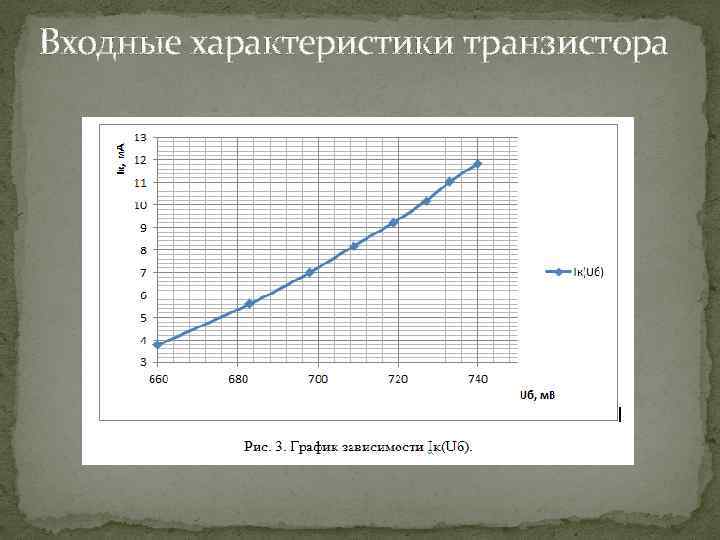

Входные характеристики транзистора

Входные характеристики транзистора

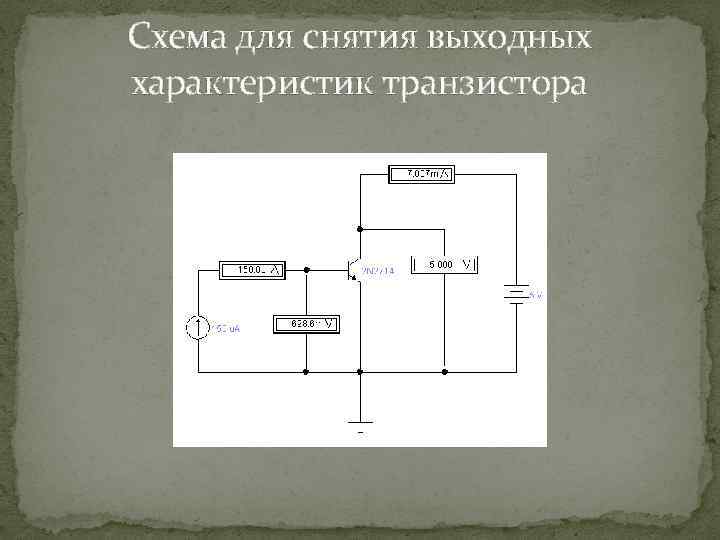

Схема для снятия выходных характеристик транзистора

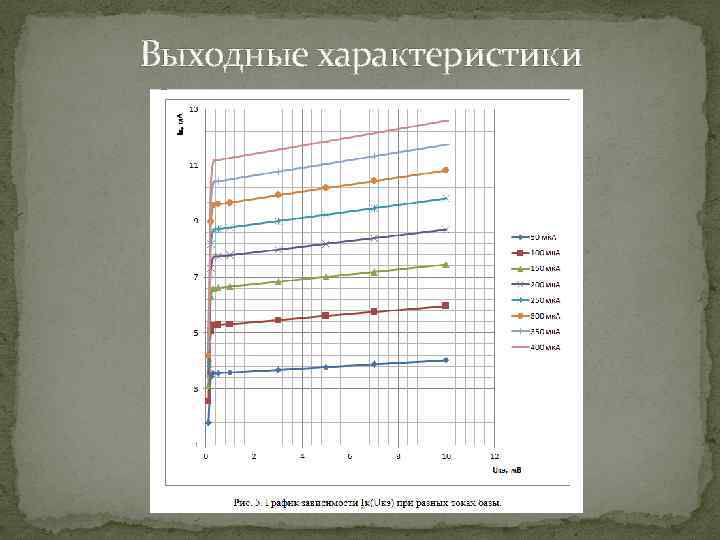

Выходные характеристики

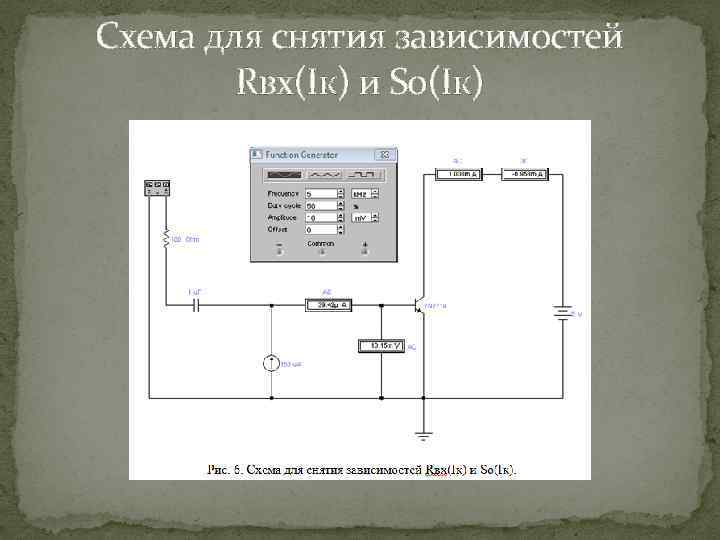

Схема для снятия зависимостей Rвх(Iк) и So(Iк)

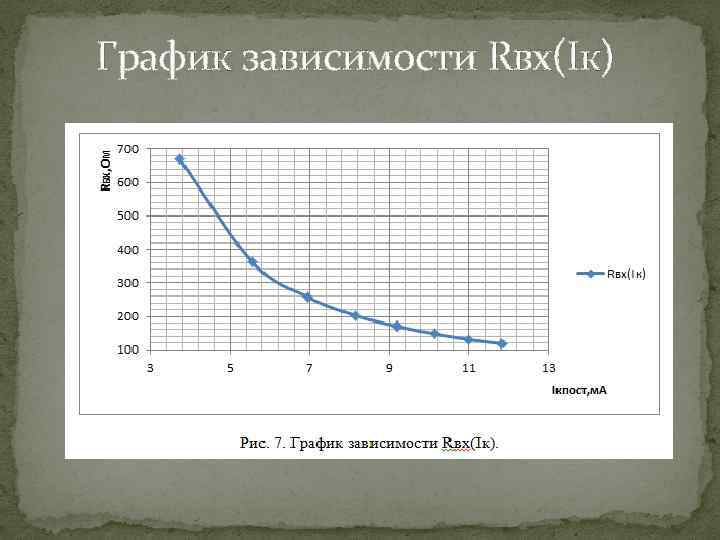

График зависимости Rвх(Iк)

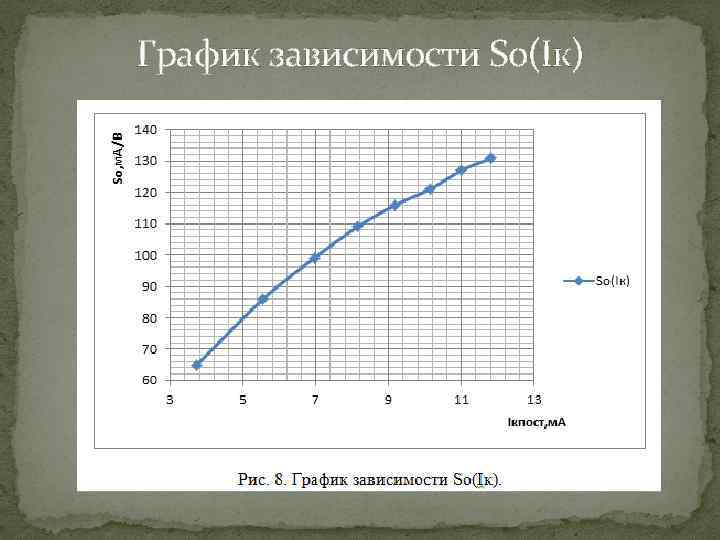

График зависимости So(Iк)

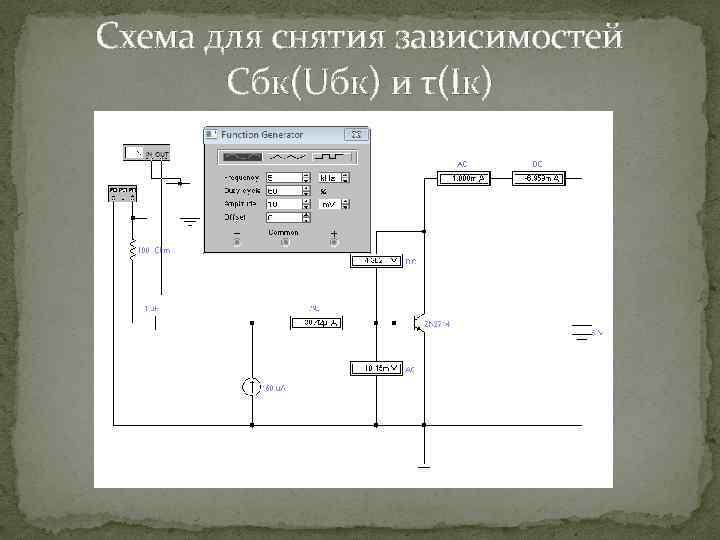

Схема для снятия зависимостей Cбк(Uбк) и τ(Iк)

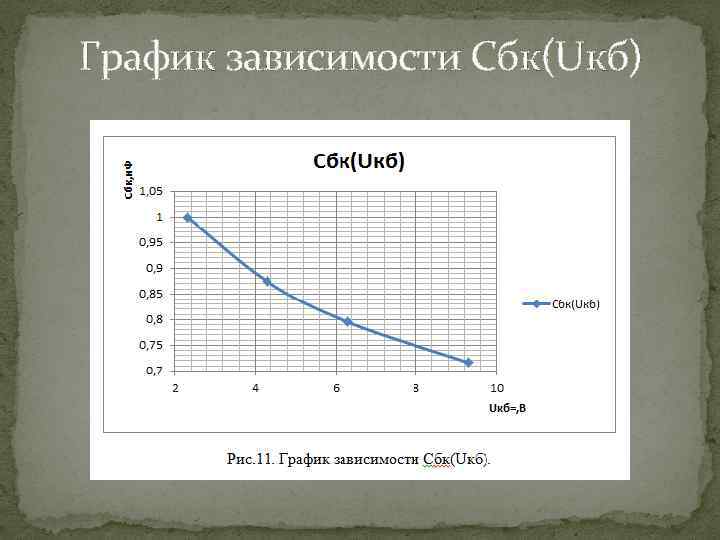

График зависимости Cбк(Uкб)

График зависимости τ(Iк)

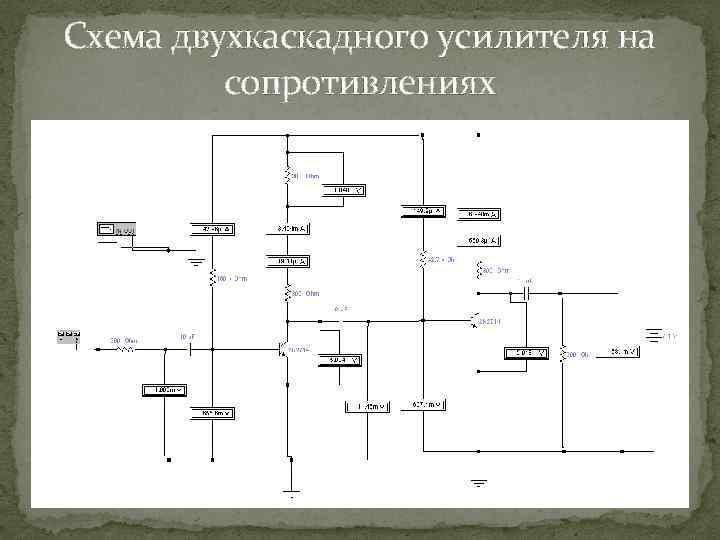

Схема двухкаскадного усилителя на сопротивлениях

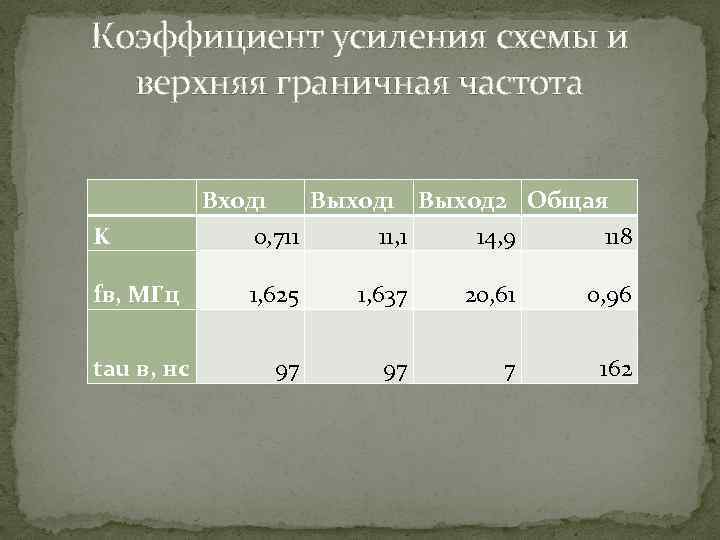

Коэффициент усиления схемы и верхняя граничная частота K fв, МГц tau в, нс Вход 1 Выход 2 Общая 0, 711 11, 1 14, 9 118 1, 625 1, 637 20, 61 0, 96 97 97 7 162

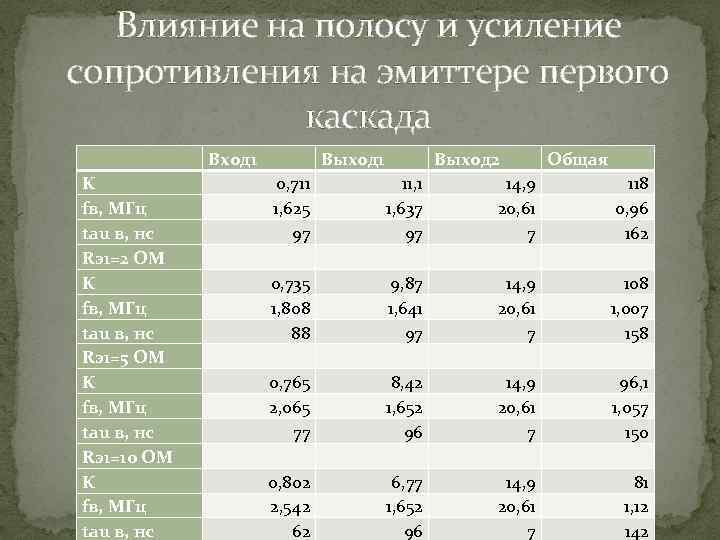

Влияние на полосу и усиление сопротивления на эмиттере первого каскада K fв, МГц tau в, нс Rэ1=2 ОМ K fв, МГц tau в, нс Rэ1=5 ОМ K fв, МГц tau в, нс Rэ1=10 ОМ K fв, МГц tau в, нс Вход 1 Выход 1 0, 711 1, 625 97 Выход 2 11, 1 1, 637 97 0, 735 1, 808 88 9, 87 1, 641 97 0, 765 2, 065 77 14, 9 20, 61 7 8, 42 1, 652 96 108 1, 007 158 14, 9 20, 61 7 6, 77 1, 652 96 118 0, 96 162 0, 802 2, 542 62 14, 9 20, 61 7 Общая 96, 1 1, 057 150 14, 9 20, 61 7 81 1, 12 142

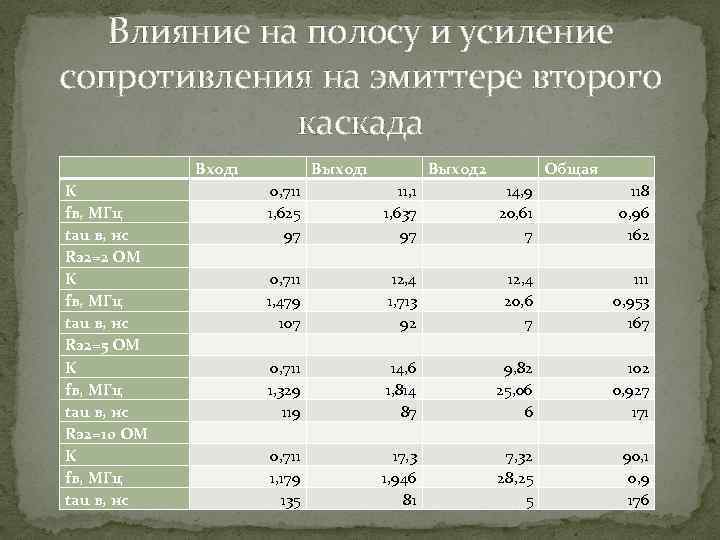

Влияние на полосу и усиление сопротивления на эмиттере второго каскада K fв, МГц tau в, нс Rэ2=2 ОМ K fв, МГц tau в, нс Rэ2=5 ОМ K fв, МГц tau в, нс Rэ2=10 ОМ K fв, МГц tau в, нс Вход 1 Выход 1 0, 711 1, 625 97 Выход 2 11, 1 1, 637 97 0, 711 1, 479 107 12, 4 20, 6 7 14, 6 1, 814 87 111 0, 953 167 9, 82 25, 06 6 17, 3 1, 946 81 118 0, 96 162 0, 711 1, 179 135 14, 9 20, 61 7 12, 4 1, 713 92 0, 711 1, 329 119 Общая 102 0, 927 171 7, 32 28, 25 5 90, 1 0, 9 176

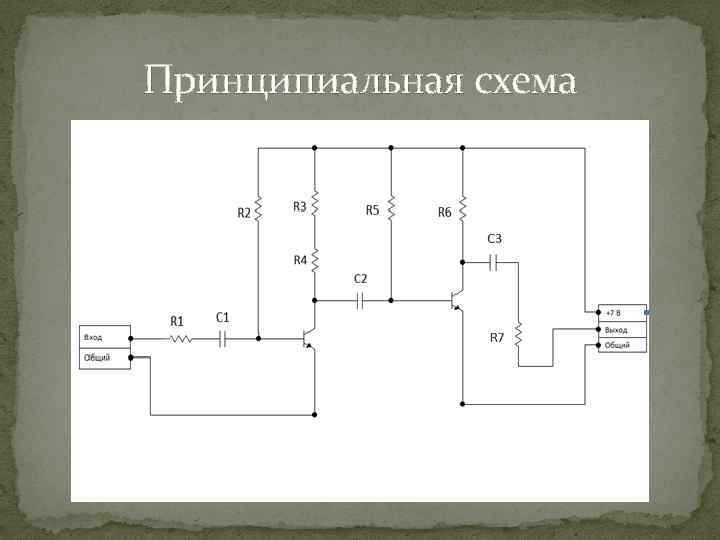

Принципиальная схема

Перечень элементов Поз. обозн. Наименование. Резисторы постоянные R 1 R 2 R 3, R 4 R 5 R 6, R 7 С 1 – С 3 VT 1, VT 2 CF – 25 (C 1 – 4) 300 5 CF – 25 (C 1 – 4) 150 к 5 CF – 25 (C 1 – 4) 300 5 CF – 25 (C 1 – 4) 43 к 5 CF – 25 (C 1 – 4) 300 5 Конденсаторы Кер. ЧИП конд. 10 мк. Ф X 5 R 10% 0603 6, 3 В Транзисторы 2 N 2714 Колво. 1 1 2 3 2 Примечание.
