Шины компьютера Рис 1 Классическая функциональная схема

Шины компьютера

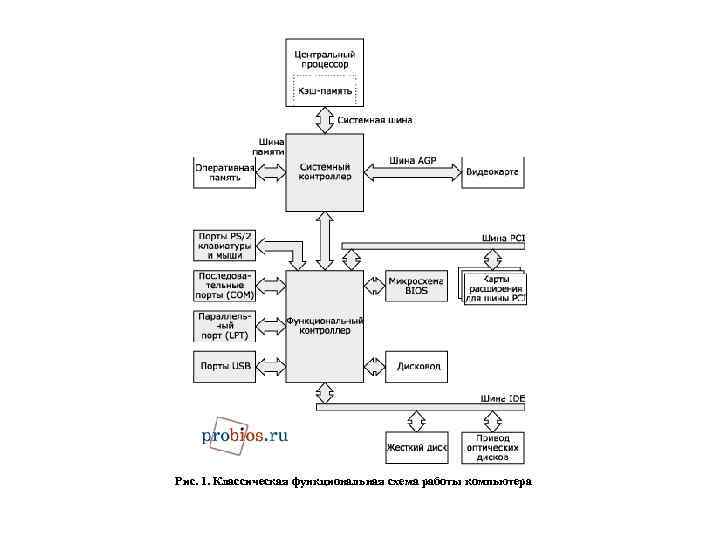

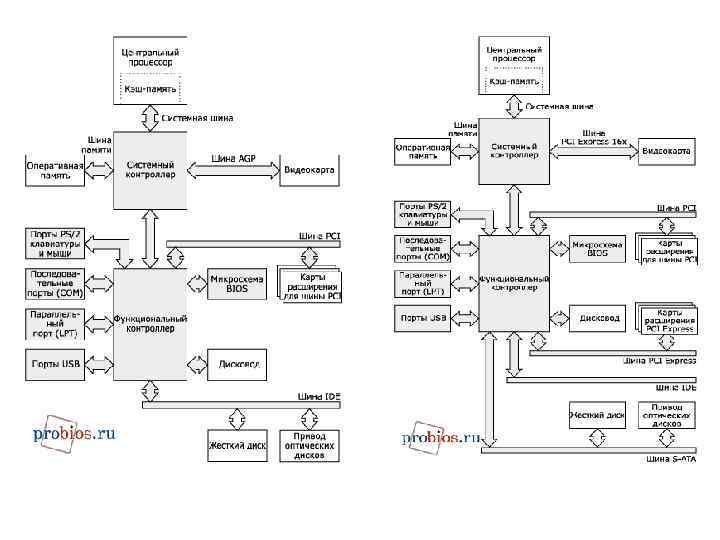

Рис. 1. Классическая функциональная схема работы компьютера

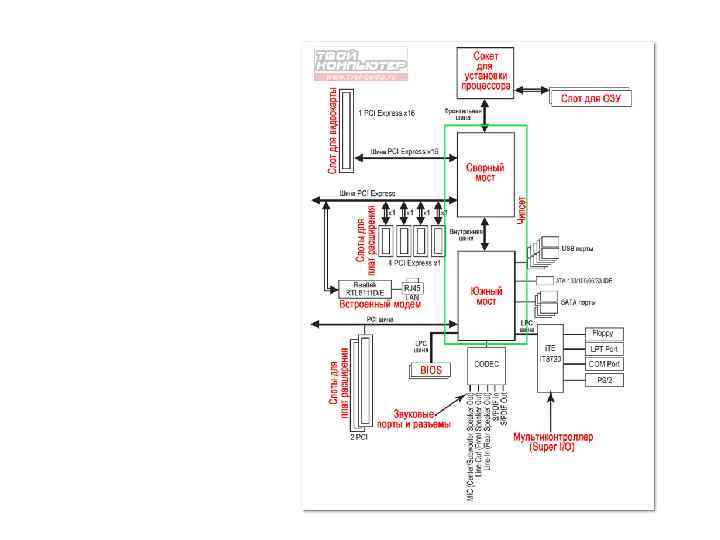

Рис. 2. Функциональная схема работы современного компьютера с контроллером памяти в чипсете

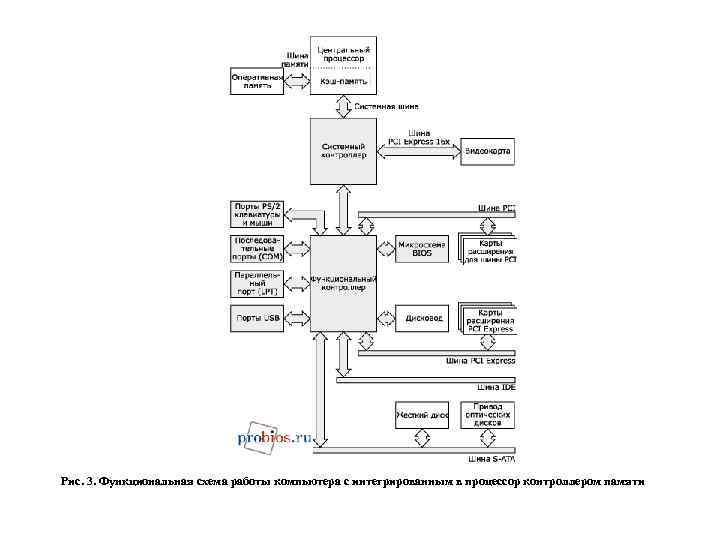

Рис. 3. Функциональная схема работы компьютера с интегрированным в процессор контроллером памяти

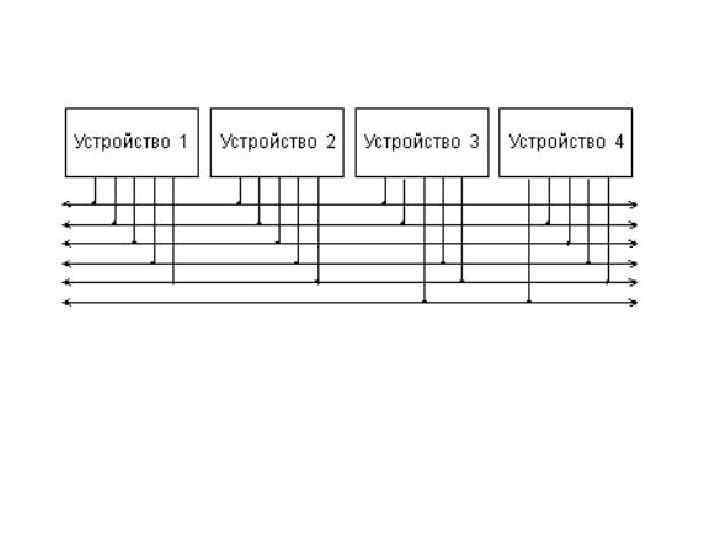

Шинная структура связей.

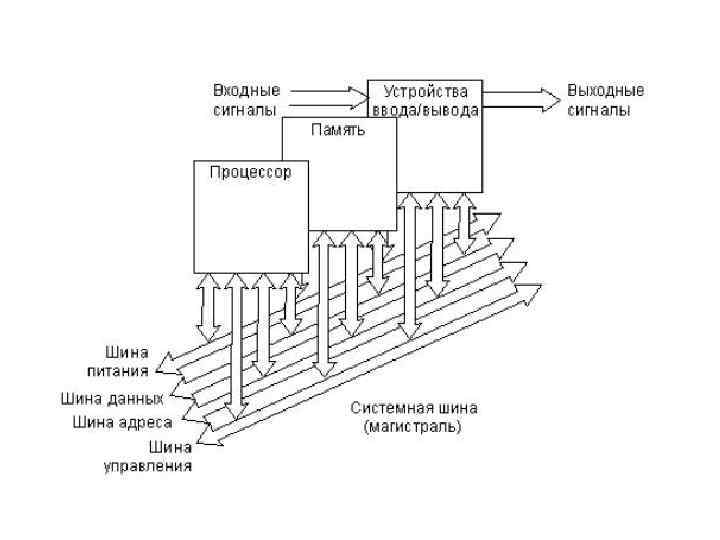

Структура икропроцессорной м системы

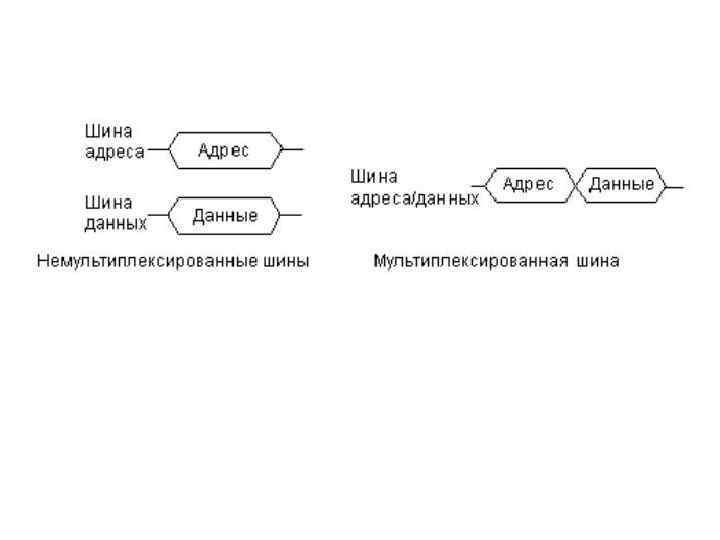

Шины бывают: -параллельные -последовательные

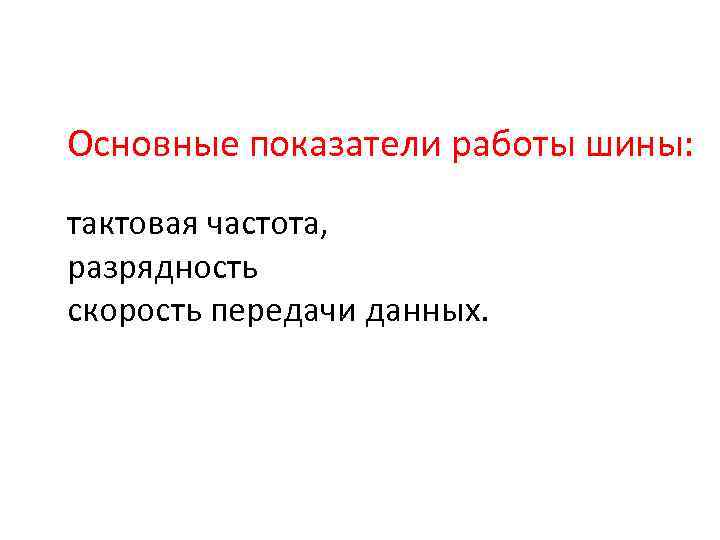

Основные показатели работы шины: тактовая частота, разрядность скорость передачи данных.

1. Интерфейсы связи процессор- чипсет (системные шины) FSB, DMI, Hyper. Transport, QPI.

1. 1 Шина FSB Частота- 66 -2000 МГц, Пропускная способность-53316000 Мбайт/с

1. 2 Шина Hyper. Transport • Пропускная способность- до 51, 6 Гбайт/с • Разрядность от 2 до 32 бит

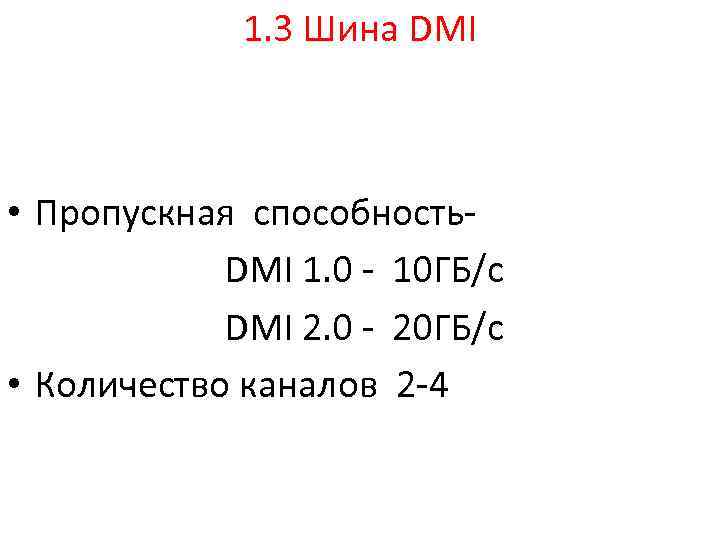

1. 3 Шина DMI • Пропускная способность- DMI 1. 0 - 10 ГБ/с DMI 2. 0 - 20 ГБ/с • Количество каналов 2 -4

1. 4 Шина QPI • Пропускная способность- до 25, 6 ГБ/с • Разрядность 2 канала по 20 бит

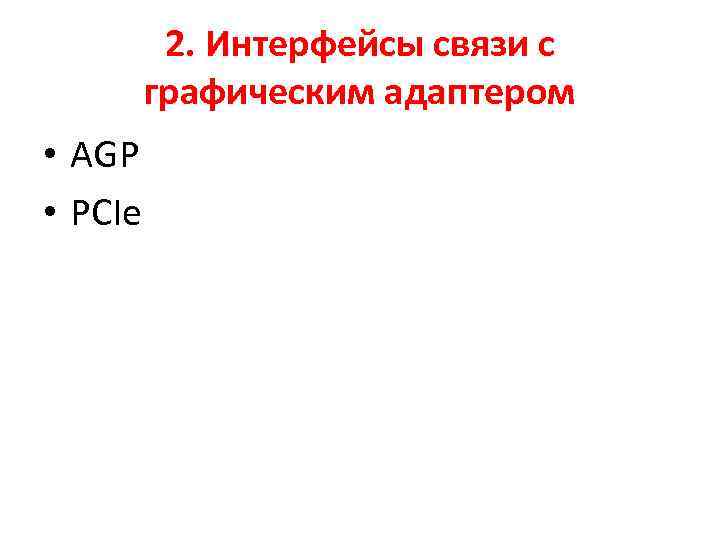

2. Интерфейсы связи с графическим адаптером • AGP • PCIe

2. 1 Шина AGP • Частота- 66 МГц, • Пропускная способность AGP 1. 0 -533 М/с AGP 2. 0 -1033 МБ/с AGP 3. 0 -2132 МБ/с • Разрядность -32 бит

2. 2 Шина PCIe • Частота 2, 5 ГГц • Пропускная способность 0, 4 - 12, 8 ГБ/с 0, 8 - 25, 6 ГБ/с 1, 6 - 51, 2 ГБ/с • Каналы 1, 2, 4, 8, 16, 32

Интерфейсы связи с южным мостом. • • • PCIe Hublink DMI Hyper. Transport

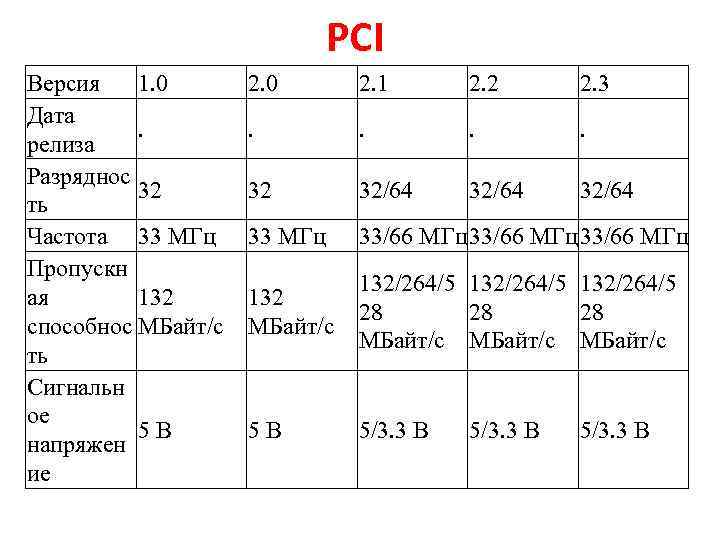

PCI Версия 1. 0 Дата. релиза Разряднос 32 ть Частота 33 МГц Пропускн ая 132 способнос МБайт/с ть Сигнальн ое 5 В напряжен ие 2. 0 2. 1 2. 2 2. 3 . . 32 32/64 33 МГц 33/66 МГц33/66 МГц 132 МБайт/с 132/264/5 28 28 28 МБайт/с 5 В 5/3. 3 В

Hublink Частота- 66 МГц, Пропускная способность 266 МБ/с Разрядность -32 бит

Интерфейсы связи с платами расширения. • PCIe

• • Интерфейсы связи с периферийными устройствами, устройствами ввода - вывода и другими ЭВМ. LPT COM IDE USB IEEE 1394 SATA SCSI

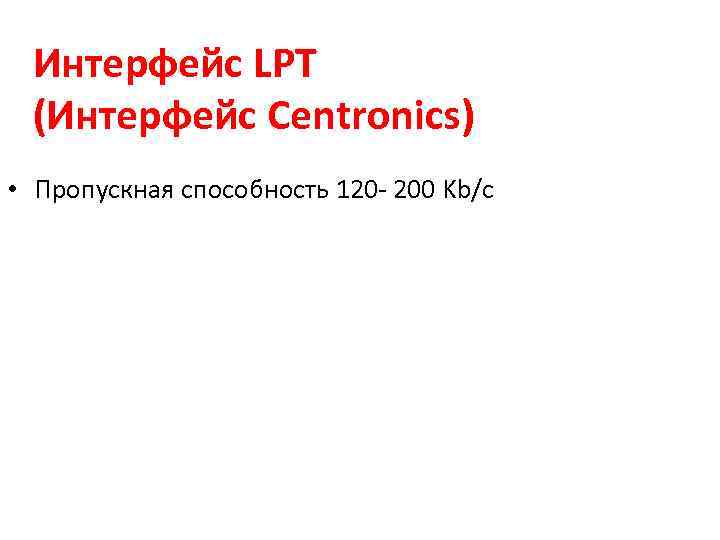

Интерфейс LPT (Интерфейс Сentronics) • Пропускная способность 120 - 200 Kb/с

Интерфейс COM (RS-232 C) Пропускная способность 115, 2 Kb/с

Интерфейс IDE (PATA, ATA) Пропускная способность 528 Мb/с

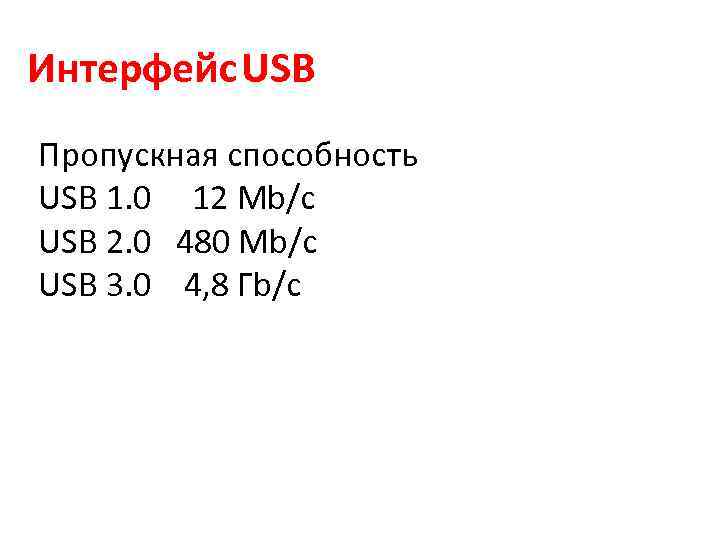

Интерфейс USB Пропускная способность USB 1. 0 12 Мb/с USB 2. 0 480 Mb/c USB 3. 0 4, 8 Гb/c

Интерфейс IEEE 1394 Пропускная способность 200 -400 Мb/с (800 -1600 Мb/c)

Интерфейс Serial ATA Пропускная способность SATA Revision 1. 0 1, 2 Гб/с (1, 5 ГГц), SATA Revision 2. 0 2, 4 Гб/с (3 ГГц), SATA Revision 3. 0 6 Гб/с (3 ГГц),

Интерфейс SCSI 8 -разрядный, Пропускная способность - 80 Мб/с 16 -разрядный Пропускная способность-160 Мб/с
