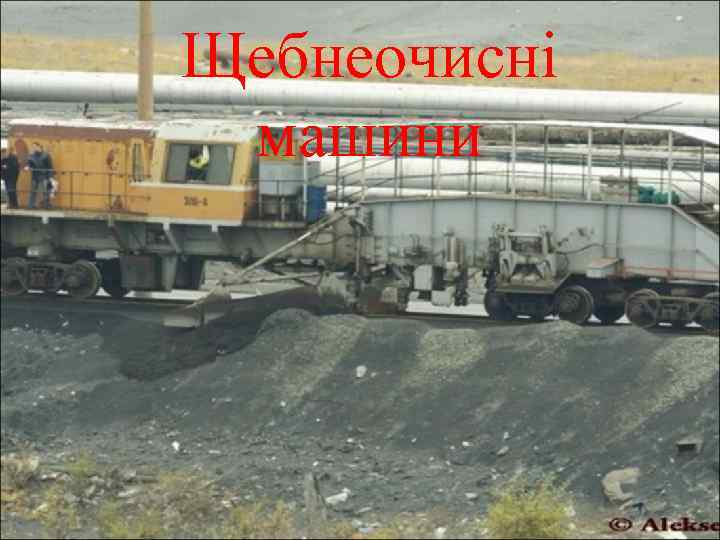

Щебнеочисні машини

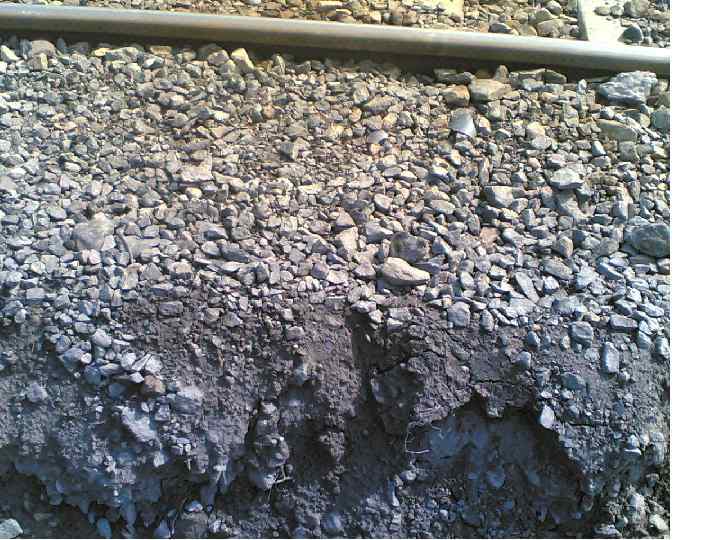

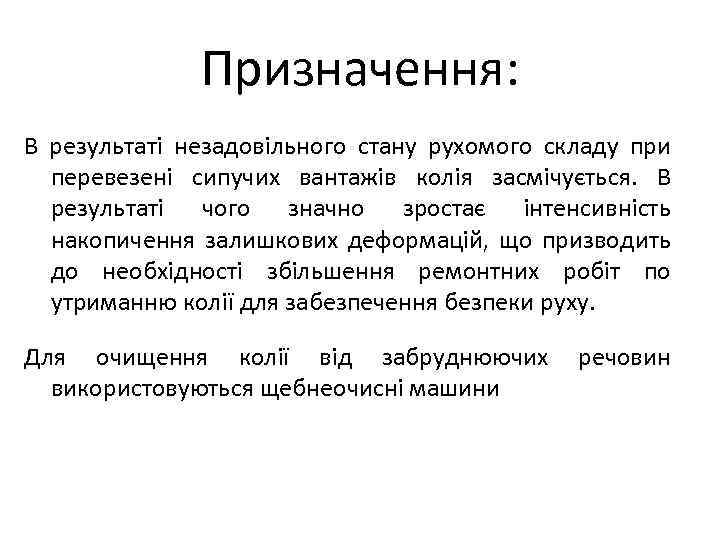

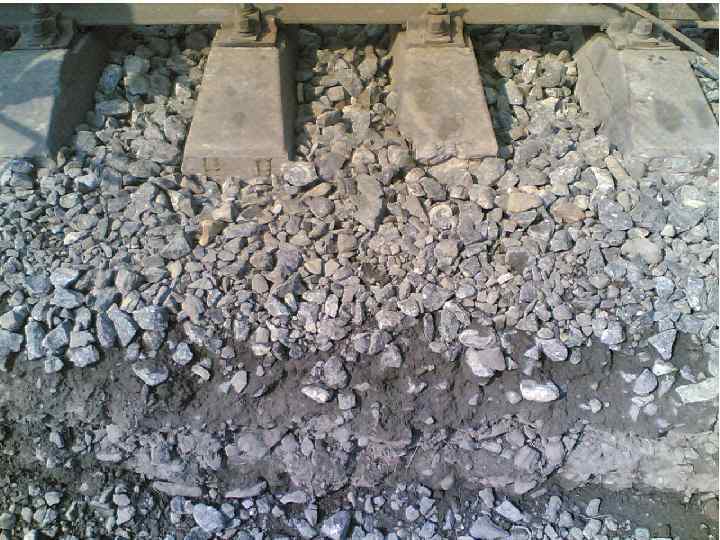

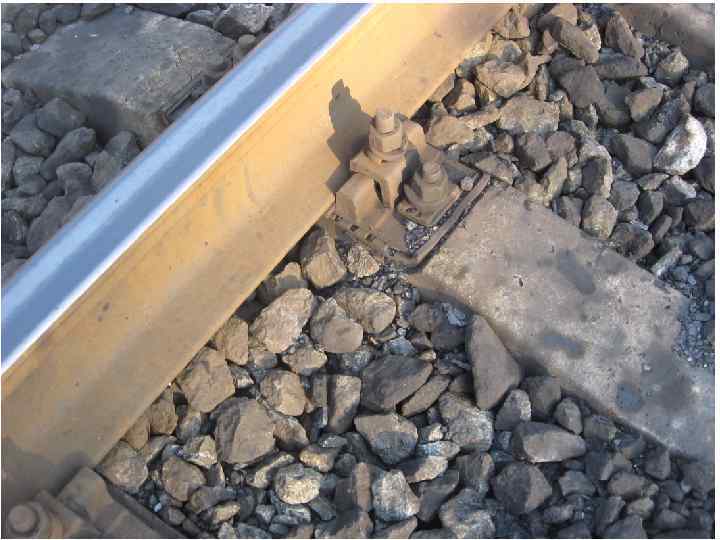

Призначення: В результаті незадовільного стану рухомого складу при перевезені сипучих вантажів колія засмічується. В результаті чого значно зростає інтенсивність накопичення залишкових деформацій, що призводить до необхідності збільшення ремонтних робіт по утриманню колії для забезпечення безпеки руху. Для очищення колії від забруднюючих використовуються щебнеочисні машини речовин

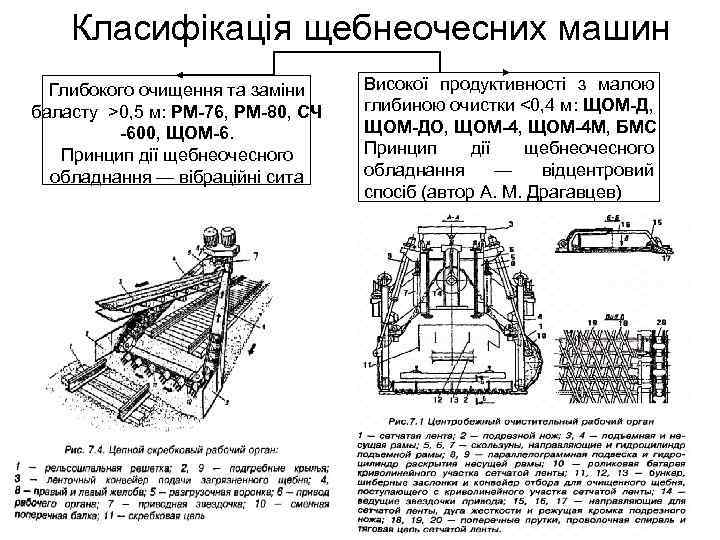

Класифікація щебнеочесних машин Глибокого очищення та заміни баласту >0, 5 м: РМ-76, РМ-80, СЧ -600, ЩОМ-6. Принцип дії щебнеочесного обладнання — вібраційні сита Високої продуктивності з малою глибиною очистки <0, 4 м: ЩОМ-Д, ЩОМ-ДО, ЩОМ-4 М, БМС Принцип дії щебнеочесного обладнання — відцентровий спосіб (автор А. М. Драгавцев)

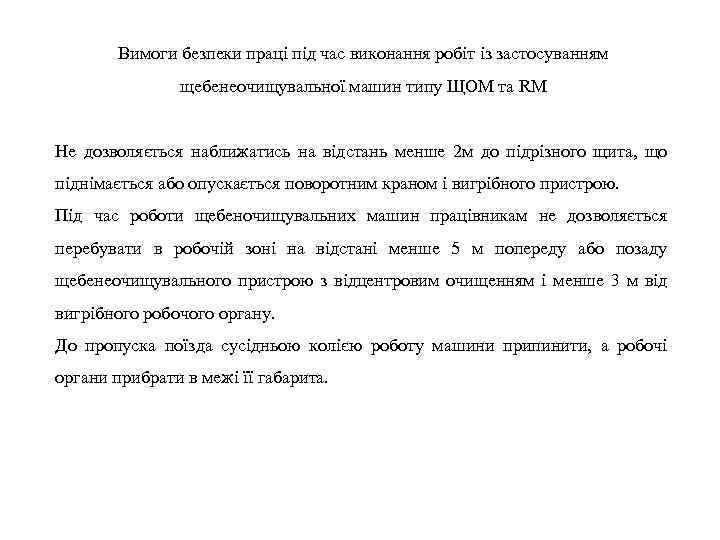

Вимоги безпеки праці під час виконання робіт із застосуванням щебенеочищувальної машин типу ЩОМ та RM Не дозволяється наближатись на відстань менше 2 м до підрізного щита, що піднімається або опускається поворотним краном і вигрібного пристрою. Під час роботи щебеночищувальних машин працівникам не дозволяється перебувати в робочій зоні на відстані менше 5 м попереду або позаду щебенеочищувального пристрою з відцентровим очищенням і менше 3 м від вигрібного робочого органу. До пропуска поїзда сусідньою колією роботу машини припинити, а робочі органи прибрати в межі її габарита.

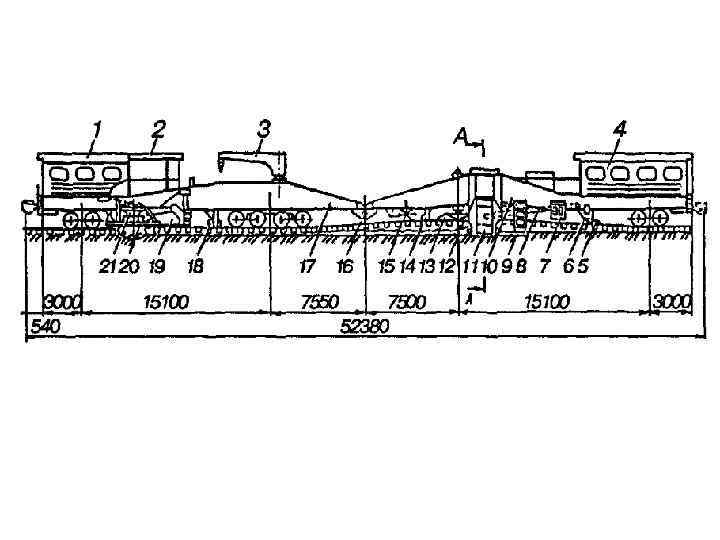

Поставити позиції • • 1 -будка машинного відділення з електростанцією; 2 -ферма напрямного прольоту; 3 -візок; 4 -дозатор з рейковими щітками; 5 -пульт керування дозатором; 6 -середній візок; 7 -міжферменний шарнір; 8 -ферма робочого прольоту; • • 9 -шпальні щітки; 10 -центральний пульт керування; 11 - електромагніти; 12 -баластні рами зі струнками; 13 -вигрібні ножі; 14 -візок з механізмом вимикання ресор; 15 -ручне гальмо; 16 -господарська будка.

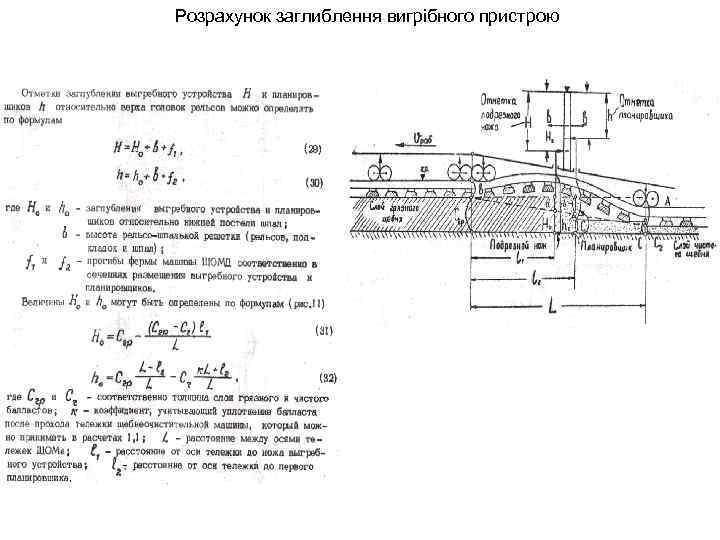

Розрахунок заглиблення вигрібного пристрою
