SHF Contesting 2007 Ver 07 Wat gaan

SHF Contesting 2007 Ver 07

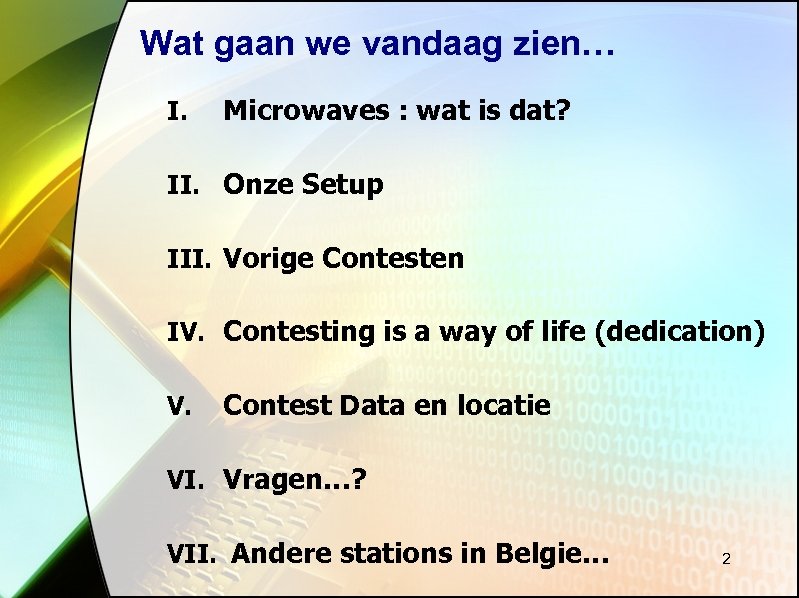

Wat gaan we vandaag zien… I. Microwaves : wat is dat? II. Onze Setup III. Vorige Contesten IV. Contesting is a way of life (dedication) V. Contest Data en locatie VI. Vragen…? VII. Andere stations in Belgie… 2

I. Microwaves 3

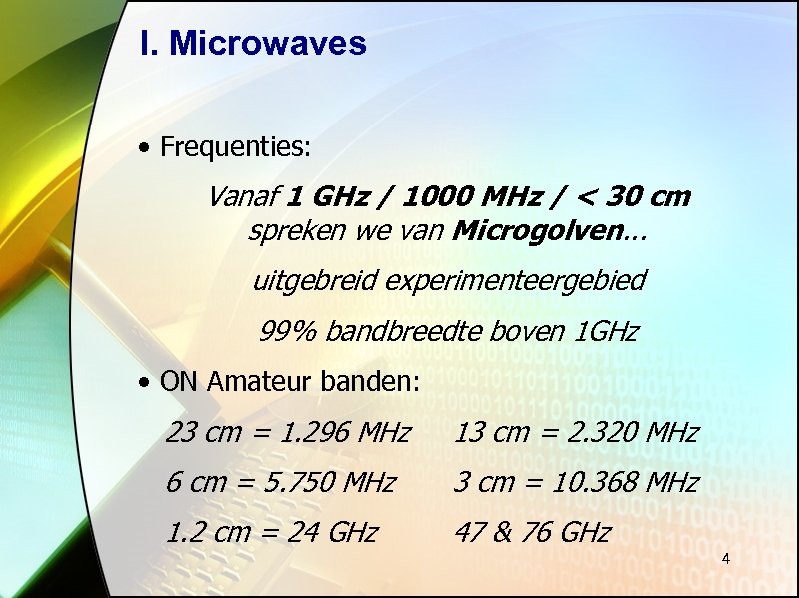

I. Microwaves • Frequenties: Vanaf 1 GHz / 1000 MHz / < 30 cm spreken we van Microgolven. . . uitgebreid experimenteergebied 99% bandbreedte boven 1 GHz • ON Amateur banden: 23 cm = 1. 296 MHz 13 cm = 2. 320 MHz 6 cm = 5. 750 MHz 3 cm = 10. 368 MHz 1. 2 cm = 24 GHz 47 & 76 GHz 4

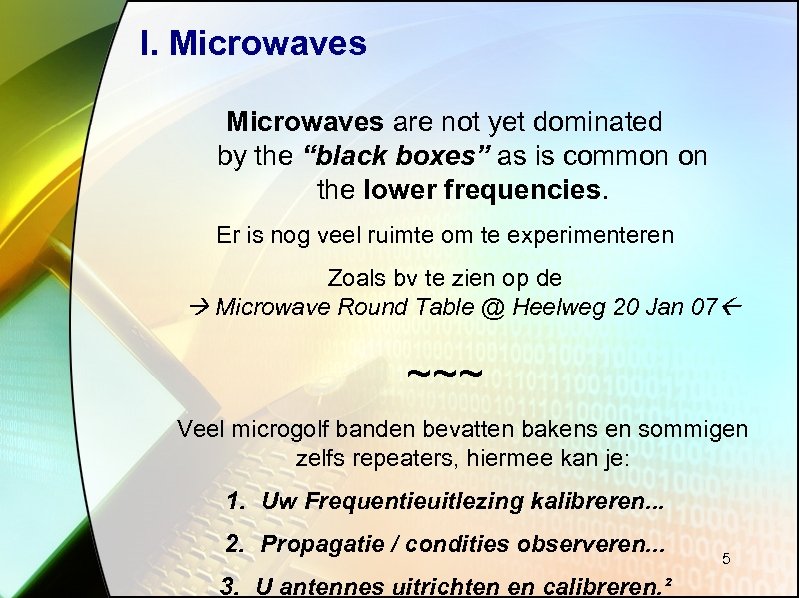

I. Microwaves are not yet dominated by the “black boxes” as is common on the lower frequencies. Er is nog veel ruimte om te experimenteren Zoals bv te zien op de Microwave Round Table @ Heelweg 20 Jan 07 ~~~ Veel microgolf banden bevatten bakens en sommigen zelfs repeaters, hiermee kan je: 1. Uw Frequentieuitlezing kalibreren. . . 2. Propagatie / condities observeren. . . 3. U antennes uitrichten en calibreren. ² 5

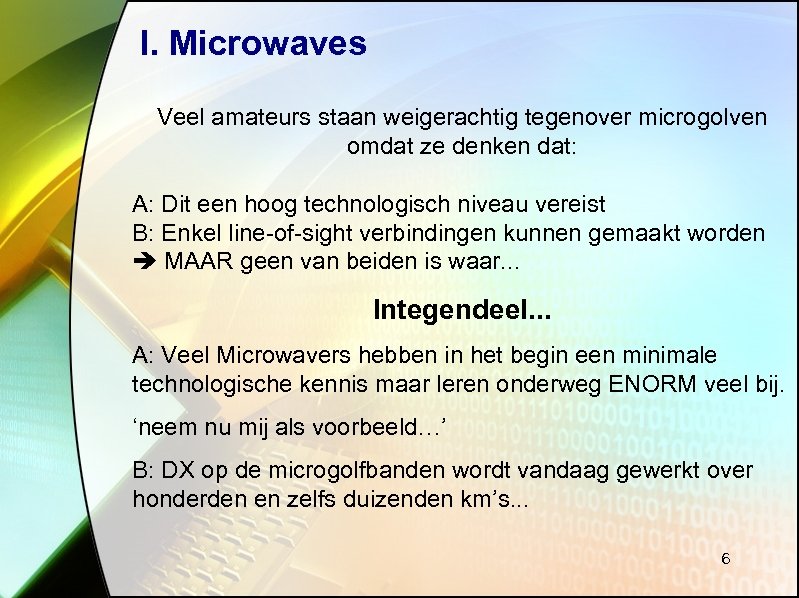

I. Microwaves Veel amateurs staan weigerachtig tegenover microgolven omdat ze denken dat: A: Dit een hoog technologisch niveau vereist B: Enkel line-of-sight verbindingen kunnen gemaakt worden MAAR geen van beiden is waar. . . Integendeel. . . A: Veel Microwavers hebben in het begin een minimale technologische kennis maar leren onderweg ENORM veel bij. ‘neem nu mij als voorbeeld…’ B: DX op de microgolfbanden wordt vandaag gewerkt over honderden en zelfs duizenden km’s. . . 6

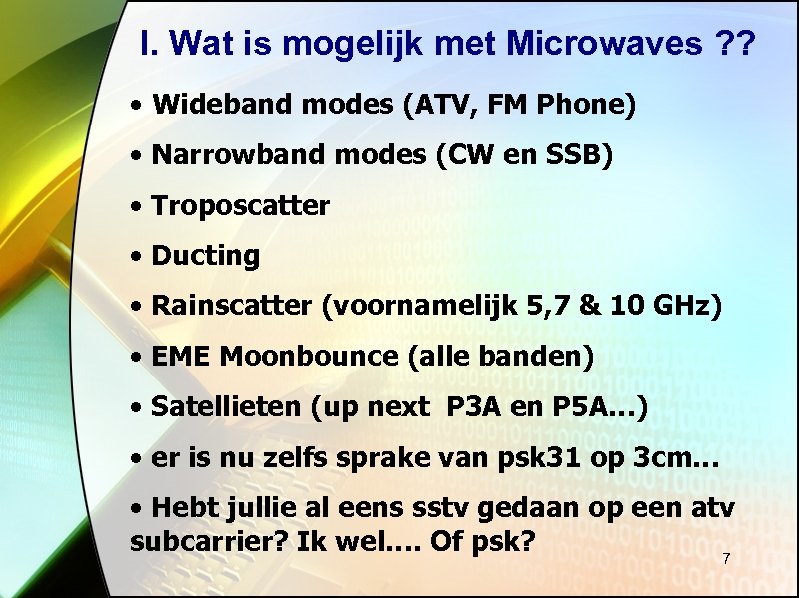

I. Wat is mogelijk met Microwaves ? ? • Wideband modes (ATV, FM Phone) • Narrowband modes (CW en SSB) • Troposcatter • Ducting • Rainscatter (voornamelijk 5, 7 & 10 GHz) • EME Moonbounce (alle banden) • Satellieten (up next P 3 A en P 5 A…) • er is nu zelfs sprake van psk 31 op 3 cm… • Hebt jullie al eens sstv gedaan op een atv subcarrier? Ik wel…. Of psk? 7

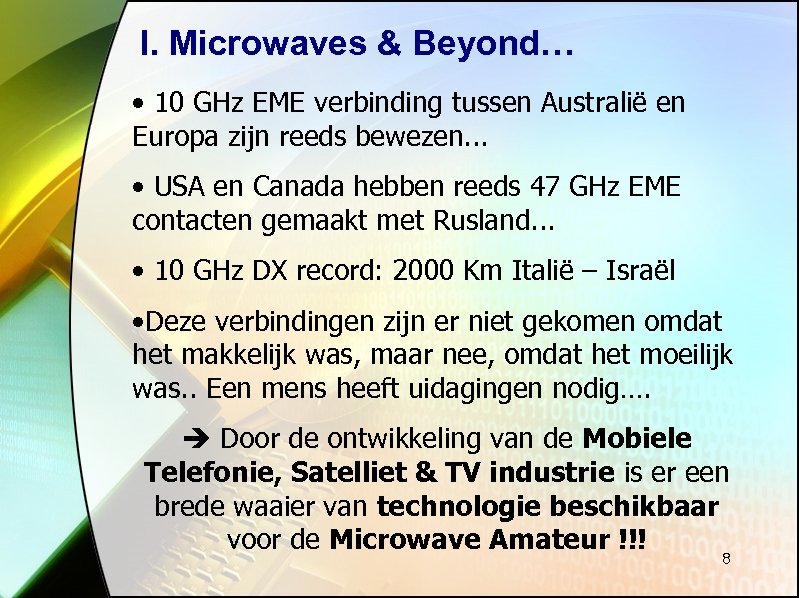

I. Microwaves & Beyond… • 10 GHz EME verbinding tussen Australië en Europa zijn reeds bewezen. . . • USA en Canada hebben reeds 47 GHz EME contacten gemaakt met Rusland. . . • 10 GHz DX record: 2000 Km Italië – Israël • Deze verbindingen zijn er niet gekomen omdat het makkelijk was, maar nee, omdat het moeilijk was. . Een mens heeft uidagingen nodig…. Door de ontwikkeling van de Mobiele Telefonie, Satelliet & TV industrie is er een brede waaier van technologie beschikbaar voor de Microwave Amateur !!! 8

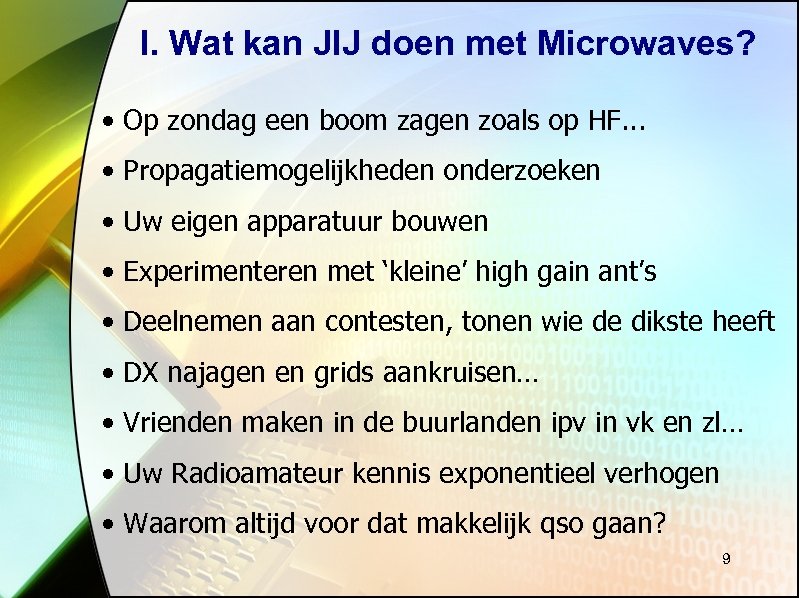

I. Wat kan JIJ doen met Microwaves? • Op zondag een boom zagen zoals op HF. . . • Propagatiemogelijkheden onderzoeken • Uw eigen apparatuur bouwen • Experimenteren met ‘kleine’ high gain ant’s • Deelnemen aan contesten, tonen wie de dikste heeft • DX najagen en grids aankruisen… • Vrienden maken in de buurlanden ipv in vk en zl… • Uw Radioamateur kennis exponentieel verhogen • Waarom altijd voor dat makkelijk qso gaan? 9

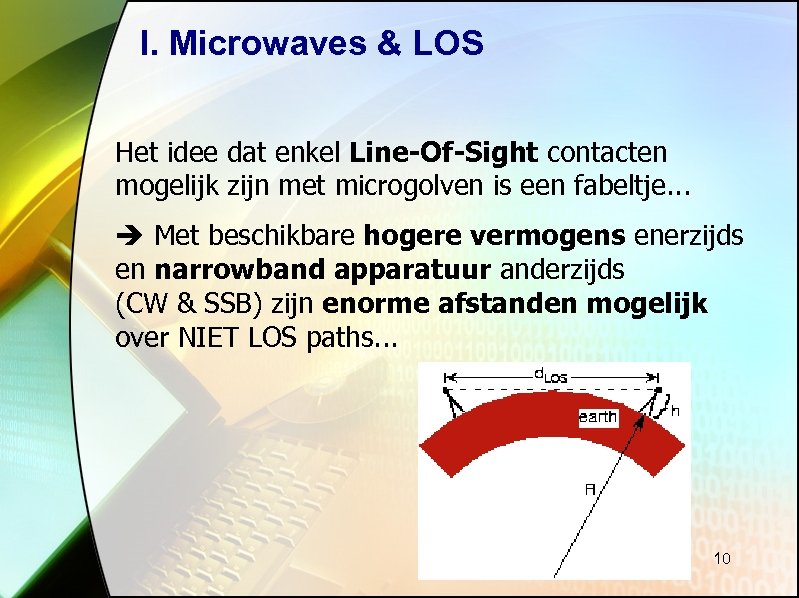

I. Microwaves & LOS Het idee dat enkel Line-Of-Sight contacten mogelijk zijn met microgolven is een fabeltje. . . Met beschikbare hogere vermogens enerzijds en narrowband apparatuur anderzijds (CW & SSB) zijn enorme afstanden mogelijk over NIET LOS paths. . . 10

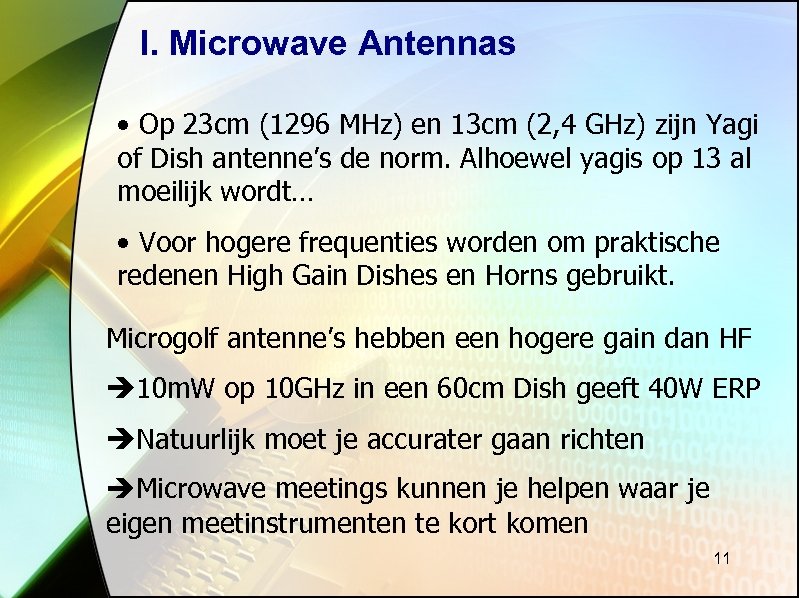

I. Microwave Antennas • Op 23 cm (1296 MHz) en 13 cm (2, 4 GHz) zijn Yagi of Dish antenne’s de norm. Alhoewel yagis op 13 al moeilijk wordt… • Voor hogere frequenties worden om praktische redenen High Gain Dishes en Horns gebruikt. Microgolf antenne’s hebben een hogere gain dan HF 10 m. W op 10 GHz in een 60 cm Dish geeft 40 W ERP Natuurlijk moet je accurater gaan richten Microwave meetings kunnen je helpen waar je eigen meetinstrumenten te kort komen 11

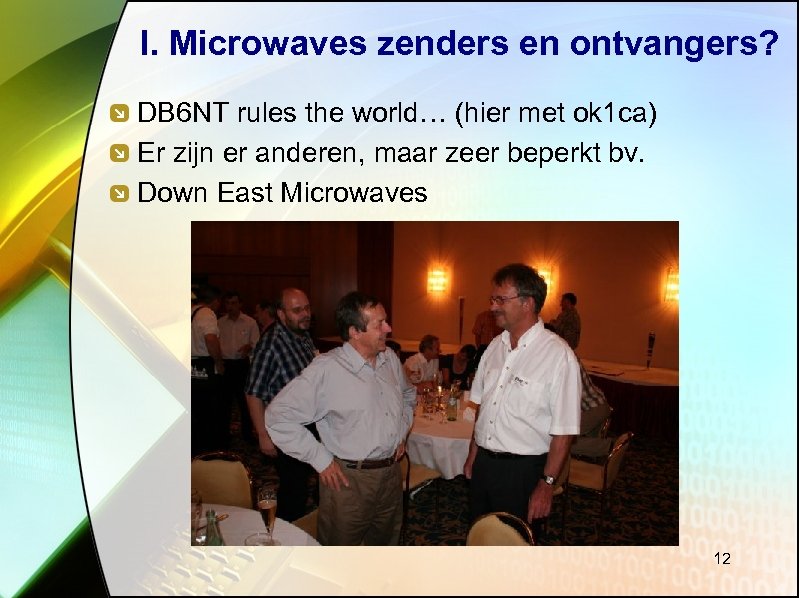

I. Microwaves zenders en ontvangers? DB 6 NT rules the world… (hier met ok 1 ca) Er zijn er anderen, maar zeer beperkt bv. Down East Microwaves 12

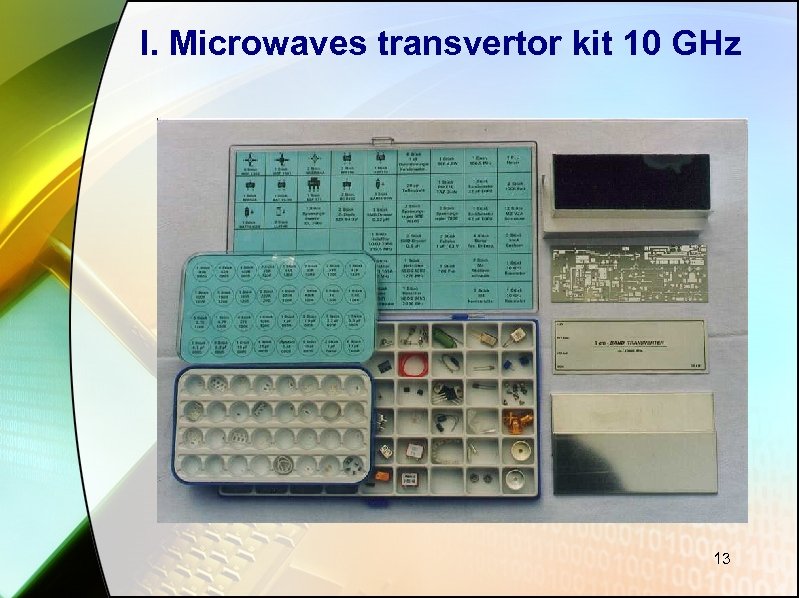

I. Microwaves transvertor kit 10 GHz 13

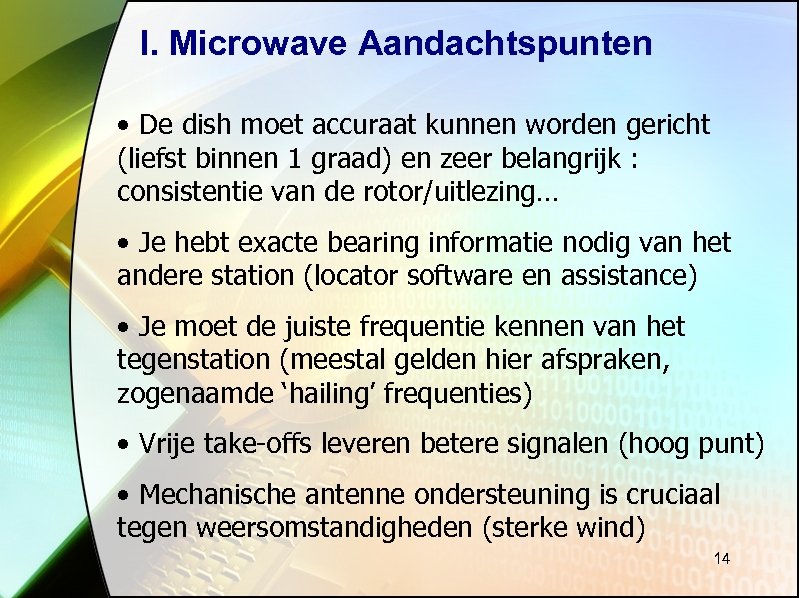

I. Microwave Aandachtspunten • De dish moet accuraat kunnen worden gericht (liefst binnen 1 graad) en zeer belangrijk : consistentie van de rotor/uitlezing… • Je hebt exacte bearing informatie nodig van het andere station (locator software en assistance) • Je moet de juiste frequentie kennen van het tegenstation (meestal gelden hier afspraken, zogenaamde ‘hailing’ frequenties) • Vrije take-offs leveren betere signalen (hoog punt) • Mechanische antenne ondersteuning is cruciaal tegen weersomstandigheden (sterke wind) 14

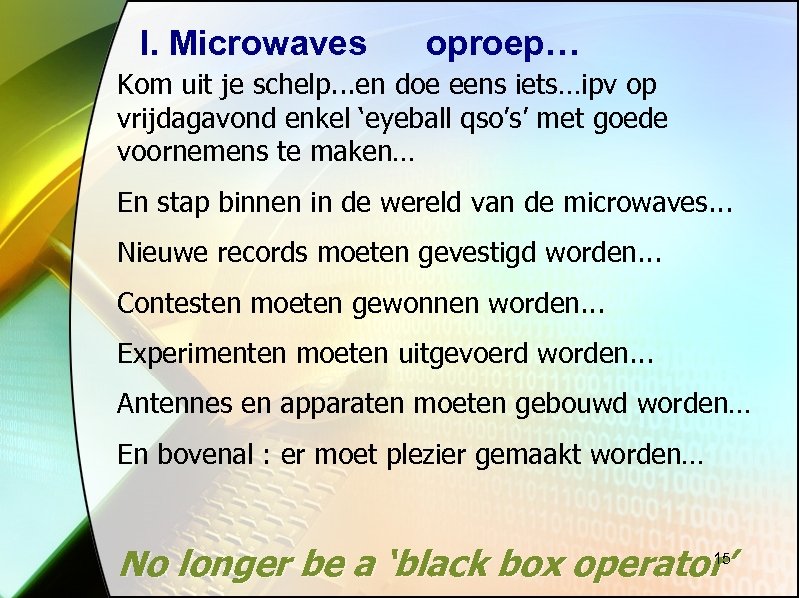

I. Microwaves oproep… Kom uit je schelp. . . en doe eens iets…ipv op vrijdagavond enkel ‘eyeball qso’s’ met goede voornemens te maken… En stap binnen in de wereld van de microwaves. . . Nieuwe records moeten gevestigd worden. . . Contesten moeten gewonnen worden. . . Experimenten moeten uitgevoerd worden. . . Antennes en apparaten moeten gebouwd worden… En bovenal : er moet plezier gemaakt worden… 15 No longer be a ‘black box operator’

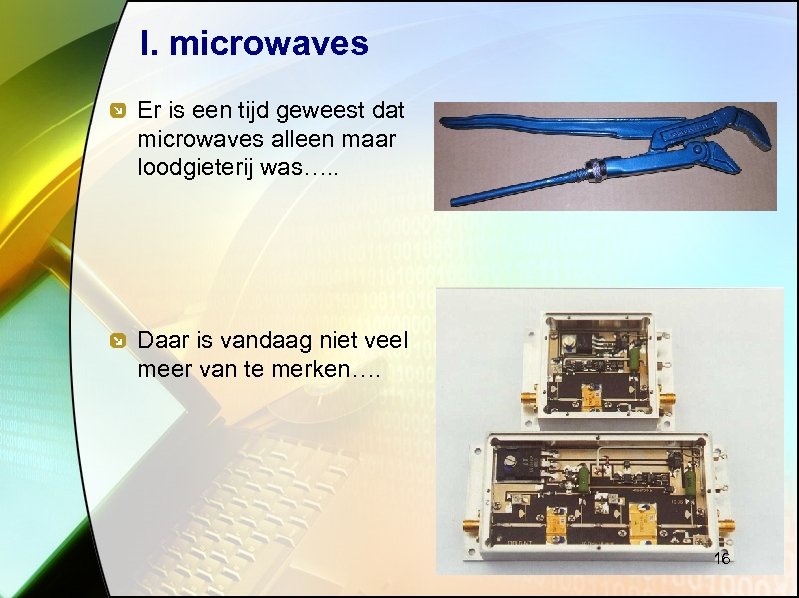

I. microwaves Er is een tijd geweest dat microwaves alleen maar loodgieterij was…. . Daar is vandaag niet veel meer van te merken…. 16

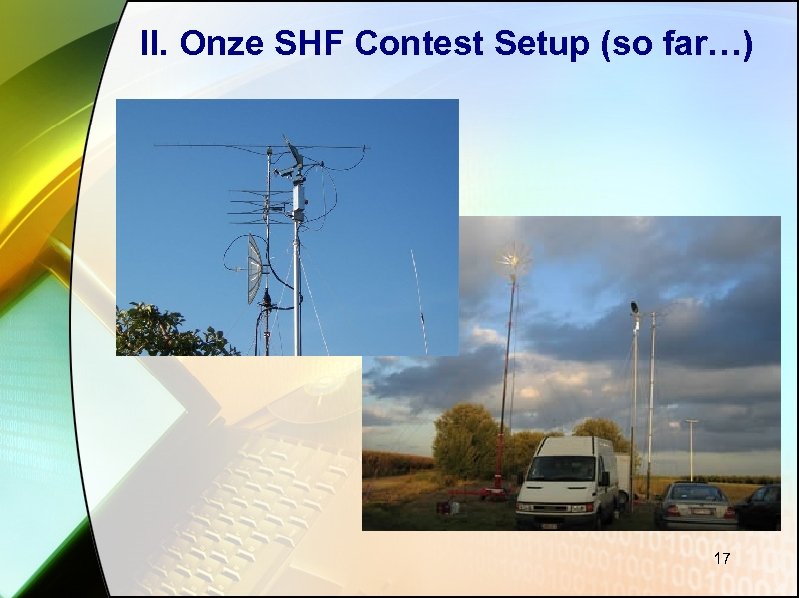

II. Onze SHF Contest Setup (so far…) 17

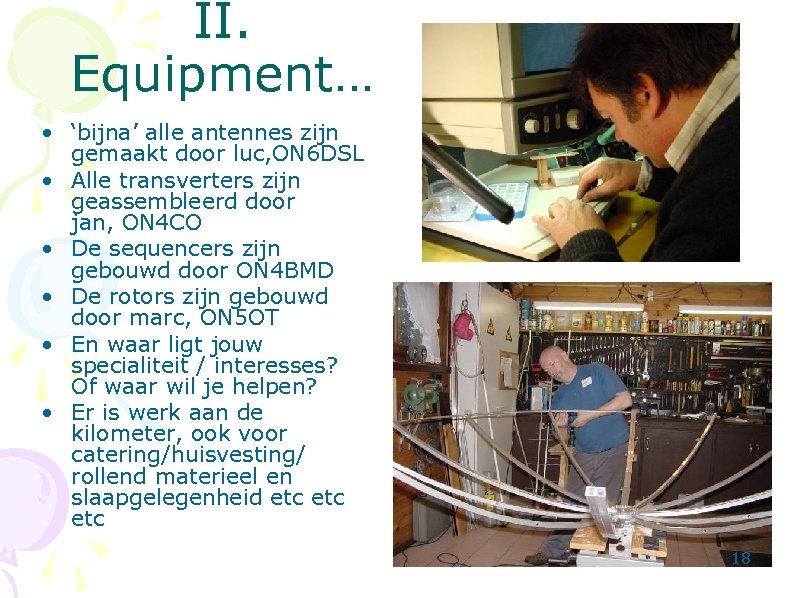

II. Equipment… • ‘bijna’ alle antennes zijn gemaakt door luc, ON 6 DSL • Alle transverters zijn geassembleerd door jan, ON 4 CO • De sequencers zijn gebouwd door ON 4 BMD • De rotors zijn gebouwd door marc, ON 5 OT • En waar ligt jouw specialiteit / interesses? Of waar wil je helpen? • Er is werk aan de kilometer, ook voor catering/huisvesting/ rollend materieel en slaapgelegenheid etc etc 18

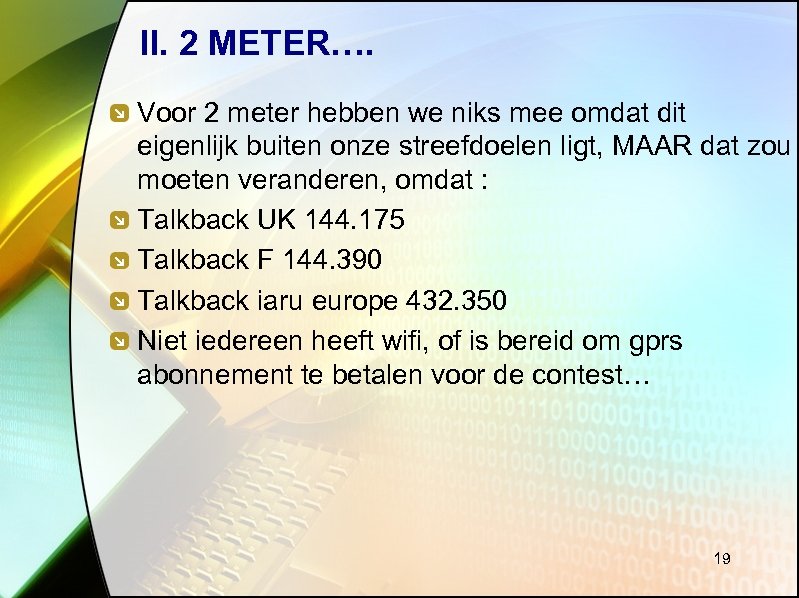

II. 2 METER…. Voor 2 meter hebben we niks mee omdat dit eigenlijk buiten onze streefdoelen ligt, MAAR dat zou moeten veranderen, omdat : Talkback UK 144. 175 Talkback F 144. 390 Talkback iaru europe 432. 350 Niet iedereen heeft wifi, of is bereid om gprs abonnement te betalen voor de contest… 19

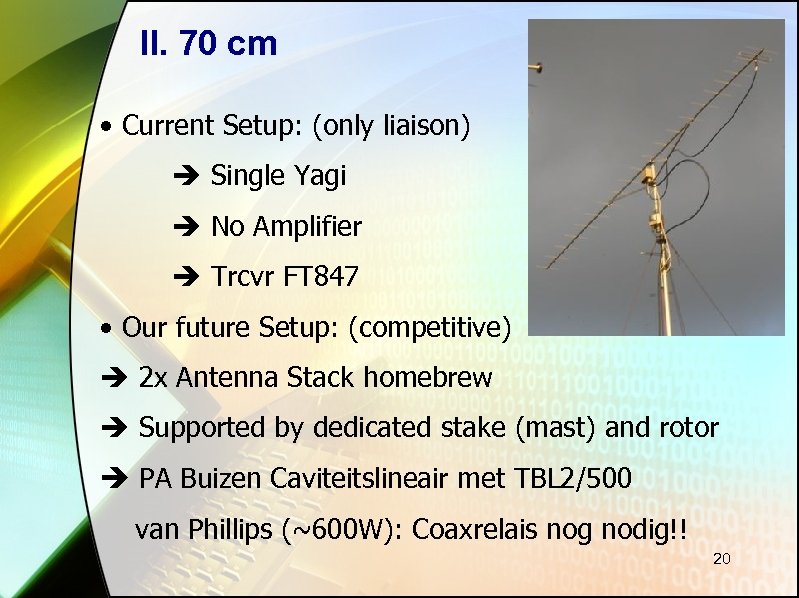

II. 70 cm • Current Setup: (only liaison) Single Yagi No Amplifier Trcvr FT 847 • Our future Setup: (competitive) 2 x Antenna Stack homebrew Supported by dedicated stake (mast) and rotor PA Buizen Caviteitslineair met TBL 2/500 van Phillips (~600 W): Coaxrelais nog nodig!! 20

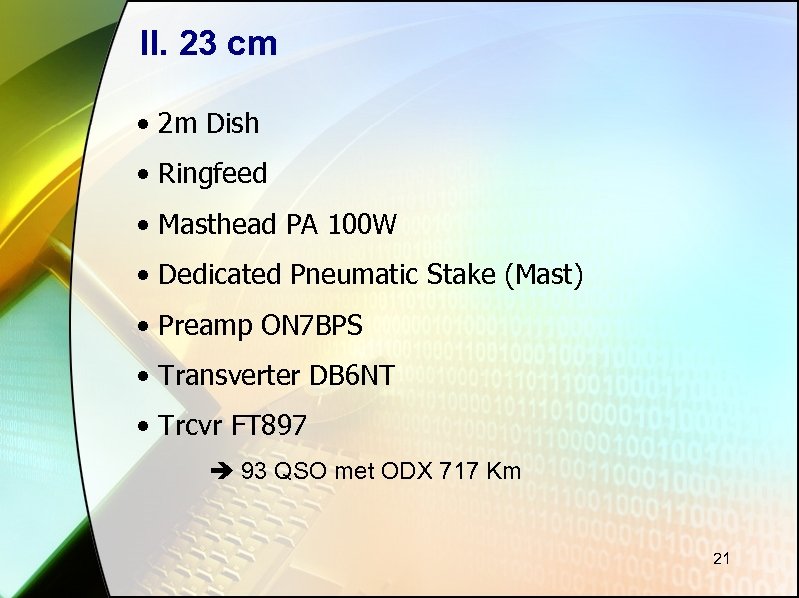

II. 23 cm • 2 m Dish • Ringfeed • Masthead PA 100 W • Dedicated Pneumatic Stake (Mast) • Preamp ON 7 BPS • Transverter DB 6 NT • Trcvr FT 897 93 QSO met ODX 717 Km 21

II. 23 cm Antennas 22

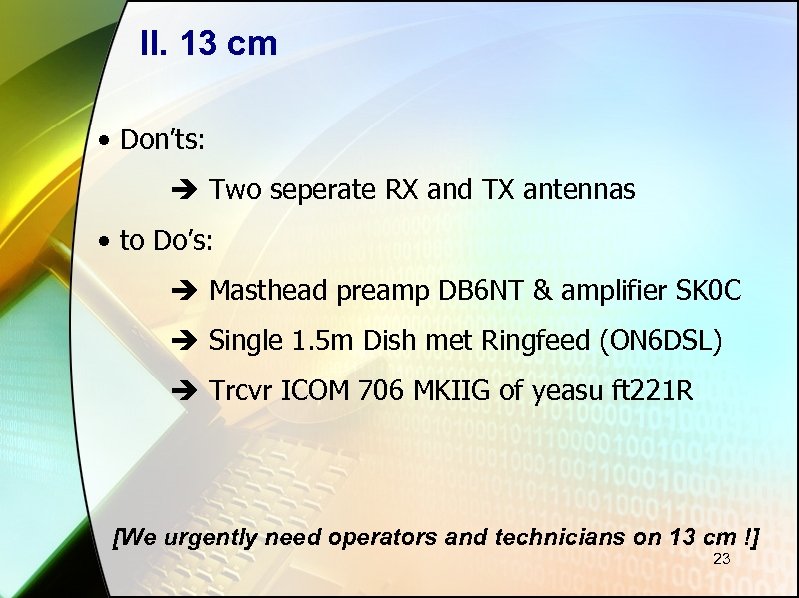

II. 13 cm • Don’ts: Two seperate RX and TX antennas • to Do’s: Masthead preamp DB 6 NT & amplifier SK 0 C Single 1. 5 m Dish met Ringfeed (ON 6 DSL) Trcvr ICOM 706 MKIIG of yeasu ft 221 R [We urgently need operators and technicians on 13 cm !] 23

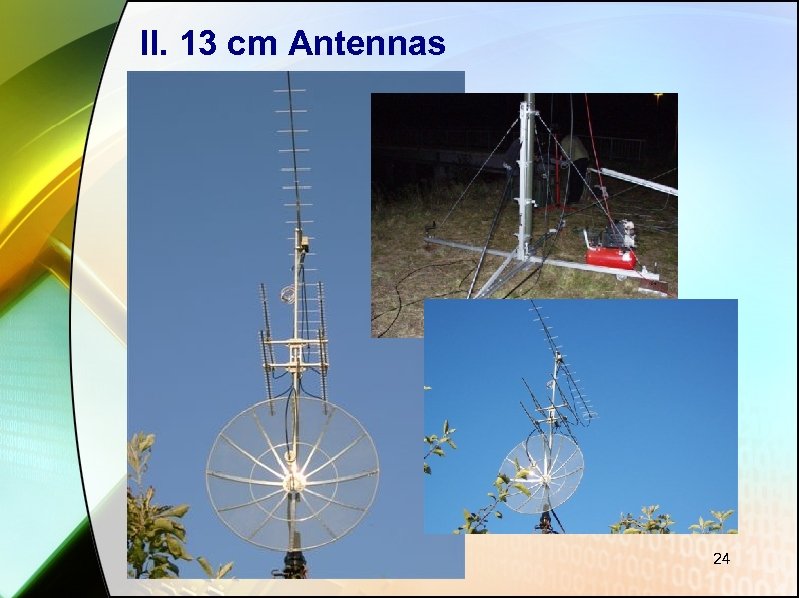

II. 13 cm Antennas 24

II. 10 GHz • Transverter DB 6 NT (zonder preamp) • Van 125 m. W naar 3 W SSPA met 14 GHz fet’s • 60 cm Dish met W 2 IMU-feed • Digitale Azimuth & Elevatie Uitlezing • future GPS gelockte frequentiestabiliteit • Future TWT 20 watt with 80 cm dish 25

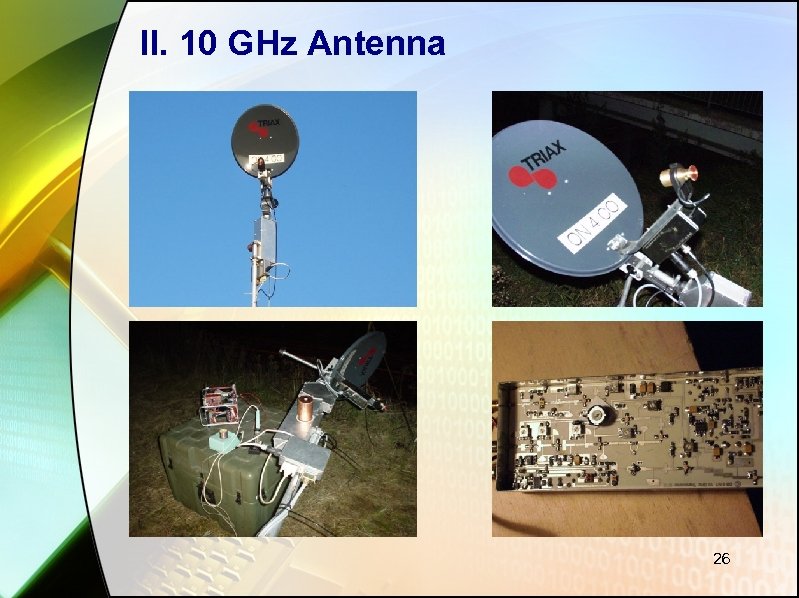

II. 10 GHz Antenna 26

II. CW keyer • K 1 EL K 40 Keyer in aanbouw • CW is meer dan nuttig • Op 3 cm zelfs noodzakelijk. • Dus : iedereen naar de les 27

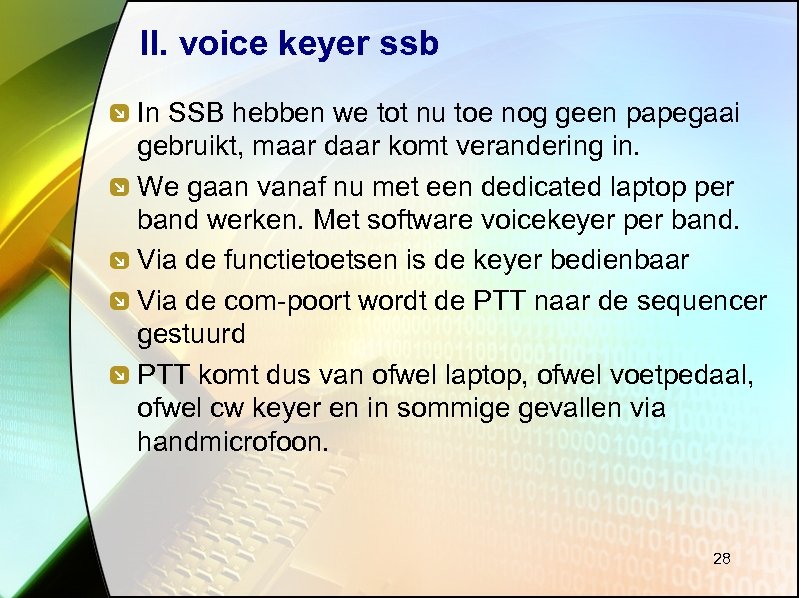

II. voice keyer ssb In SSB hebben we tot nu toe nog geen papegaai gebruikt, maar daar komt verandering in. We gaan vanaf nu met een dedicated laptop per band werken. Met software voicekeyer per band. Via de functietoetsen is de keyer bedienbaar Via de com-poort wordt de PTT naar de sequencer gestuurd PTT komt dus van ofwel laptop, ofwel voetpedaal, ofwel cw keyer en in sommige gevallen via handmicrofoon. 28

II. KST Chat Supported Internet “Talkback” via www. on 4 kst. com 29

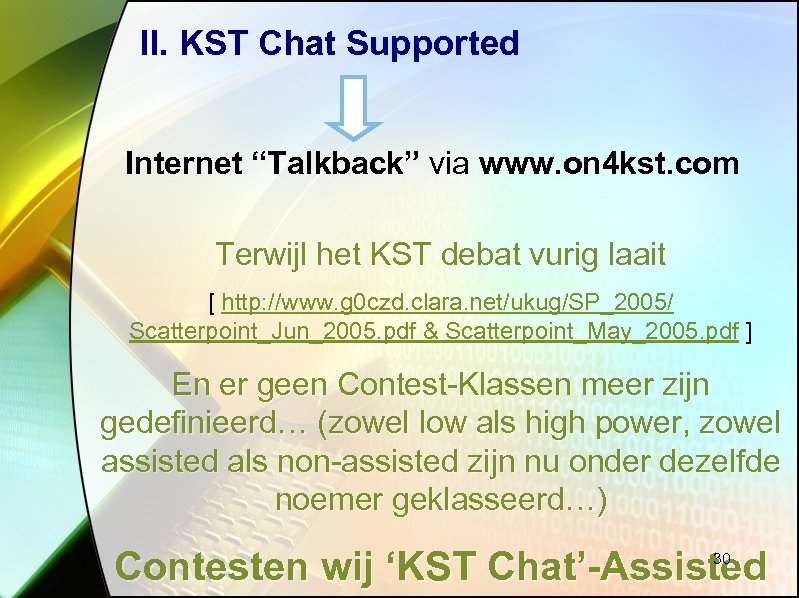

II. KST Chat Supported Internet “Talkback” via www. on 4 kst. com Terwijl het KST debat vurig laait [ http: //www. g 0 czd. clara. net/ukug/SP_2005/ Scatterpoint_Jun_2005. pdf & Scatterpoint_May_2005. pdf ] En er geen Contest-Klassen meer zijn gedefinieerd… (zowel low als high power, zowel assisted als non-assisted zijn nu onder dezelfde noemer geklasseerd…) Contesten wij ‘KST Chat’-Assisted 30

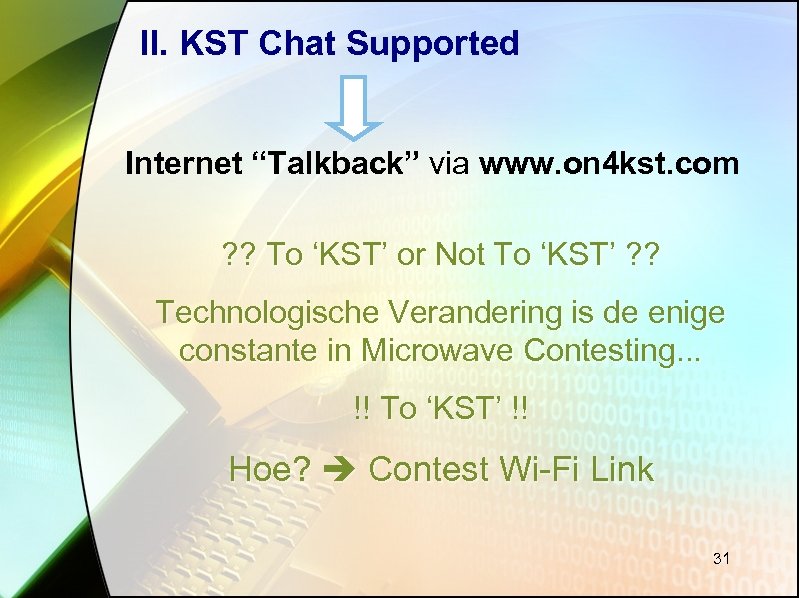

II. KST Chat Supported Internet “Talkback” via www. on 4 kst. com ? ? To ‘KST’ or Not To ‘KST’ ? ? Technologische Verandering is de enige constante in Microwave Contesting. . . !! To ‘KST’ !! Hoe? Contest Wi-Fi Link 31

II. Wi-Fi Link De Wi-Fi Link levert Internet op de Contest Site ! Op die manier zijn we KST-Supported 32

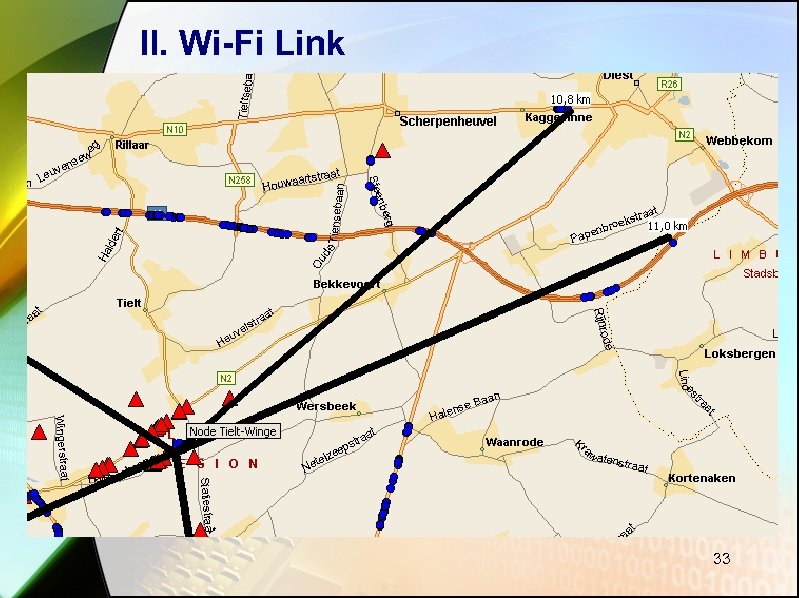

II. Wi-Fi Link 33

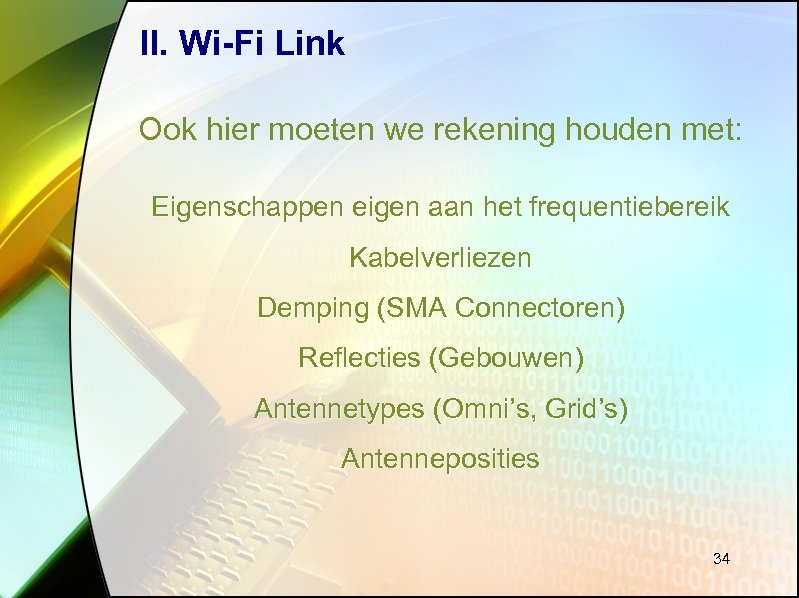

II. Wi-Fi Link Ook hier moeten we rekening houden met: Eigenschappen eigen aan het frequentiebereik Kabelverliezen Demping (SMA Connectoren) Reflecties (Gebouwen) Antennetypes (Omni’s, Grid’s) Antenneposities 34

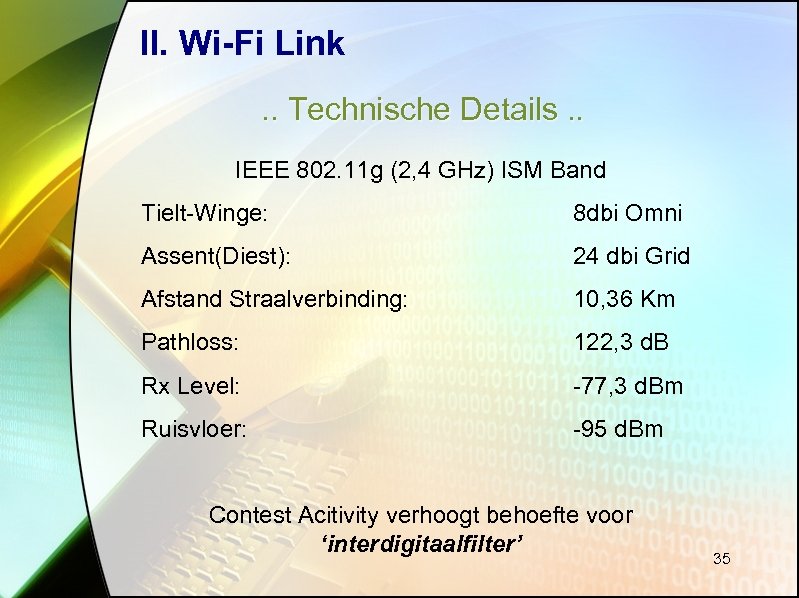

II. Wi-Fi Link. . Technische Details. . IEEE 802. 11 g (2, 4 GHz) ISM Band Tielt-Winge: 8 dbi Omni Assent(Diest): 24 dbi Grid Afstand Straalverbinding: 10, 36 Km Pathloss: 122, 3 d. B Rx Level: -77, 3 d. Bm Ruisvloer: -95 d. Bm Contest Acitivity verhoogt behoefte voor ‘interdigitaalfilter’ 35

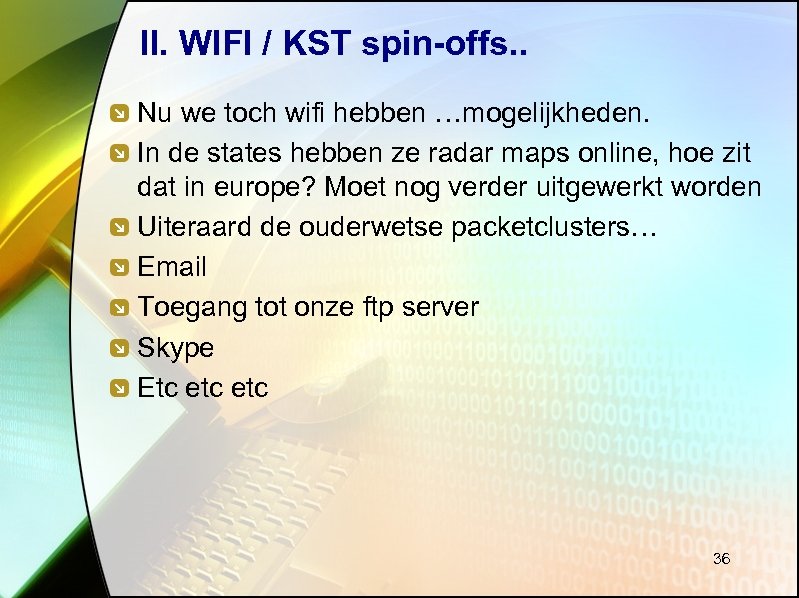

II. WIFI / KST spin-offs. . Nu we toch wifi hebben …mogelijkheden. In de states hebben ze radar maps online, hoe zit dat in europe? Moet nog verder uitgewerkt worden Uiteraard de ouderwetse packetclusters… Email Toegang tot onze ftp server Skype Etc etc 36

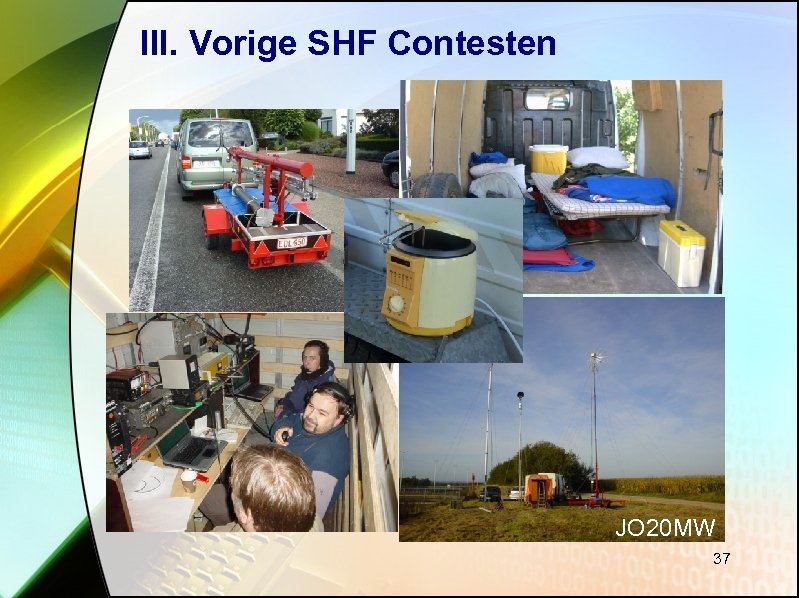

III. Vorige SHF Contesten JO 20 MW 37

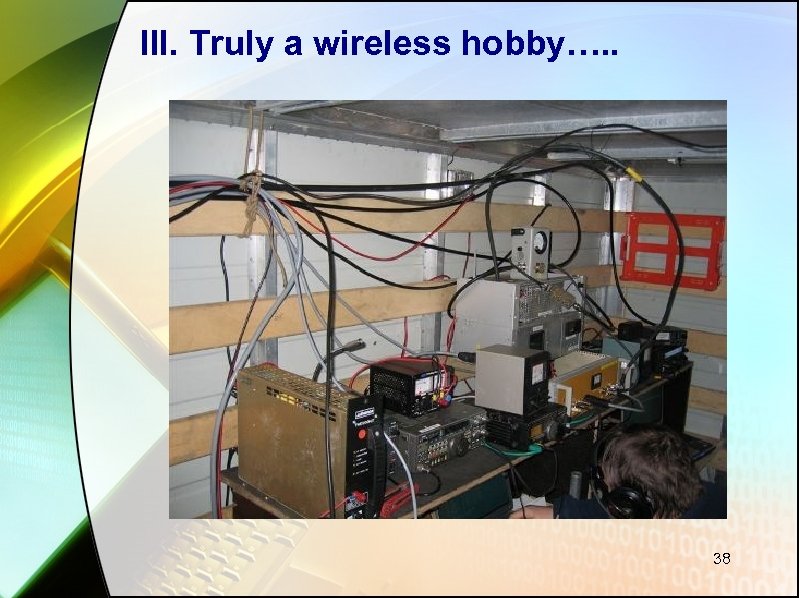

III. Truly a wireless hobby…. . 38

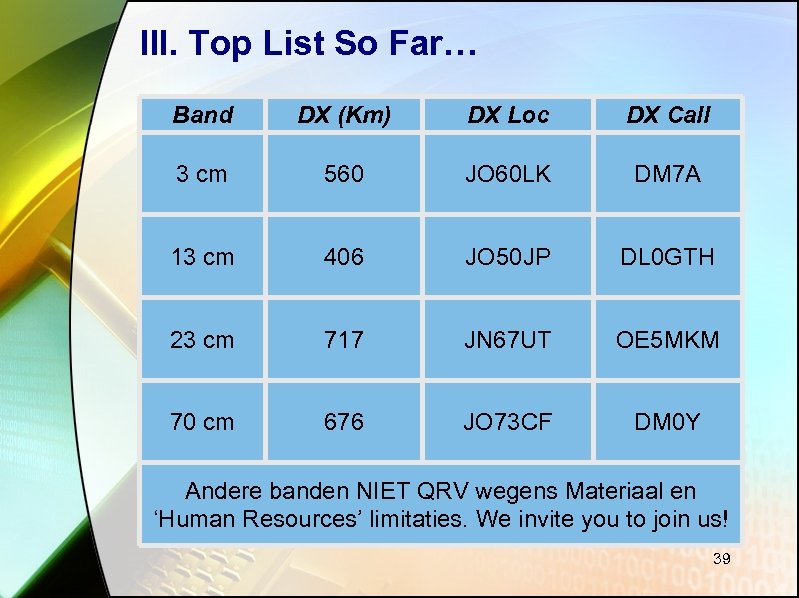

III. Top List So Far… Band DX (Km) DX Loc DX Call 3 cm 560 JO 60 LK DM 7 A 13 cm 406 JO 50 JP DL 0 GTH 23 cm 717 JN 67 UT OE 5 MKM 70 cm 676 JO 73 CF DM 0 Y Andere banden NIET QRV wegens Materiaal en ‘Human Resources’ limitaties. We invite you to join us! 39

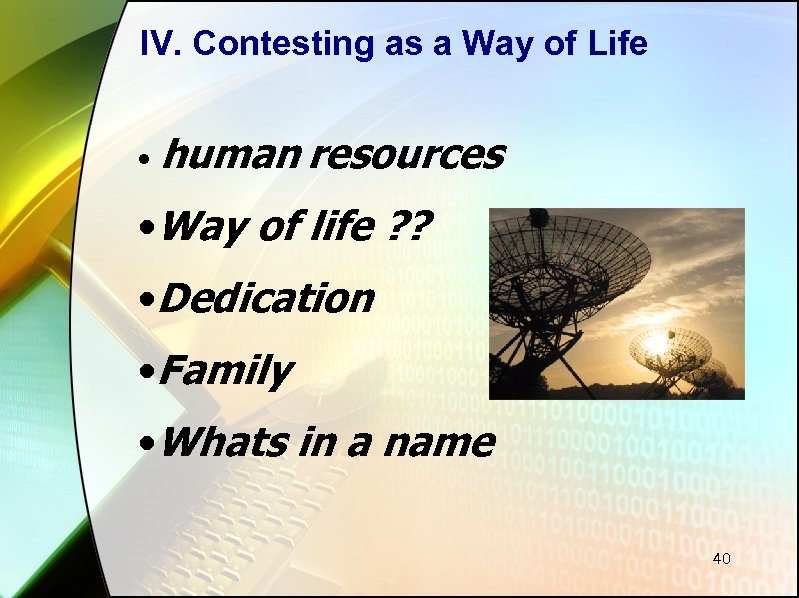

IV. Contesting as a Way of Life • human resources • Way of life ? ? • Dedication • Family • Whats in a name 40

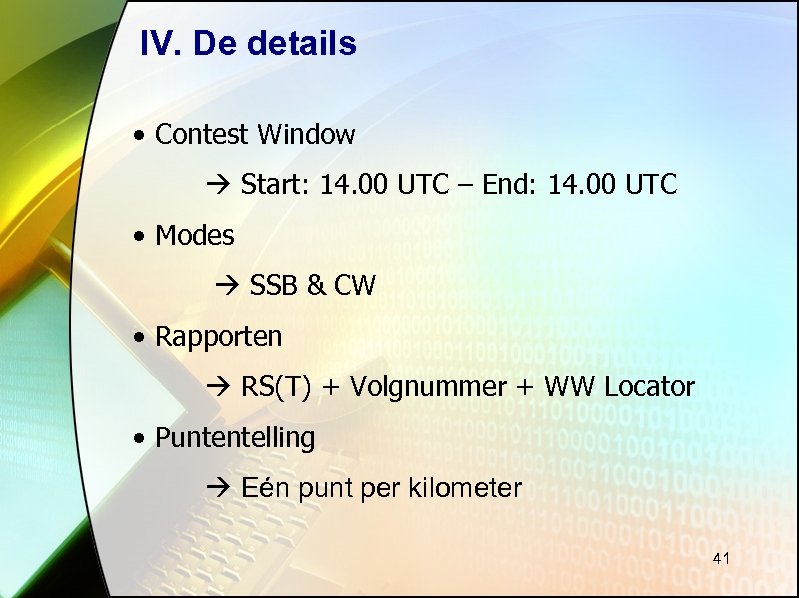

IV. De details • Contest Window Start: 14. 00 UTC – End: 14. 00 UTC • Modes SSB & CW • Rapporten RS(T) + Volgnummer + WW Locator • Puntentelling Eén punt per kilometer 41

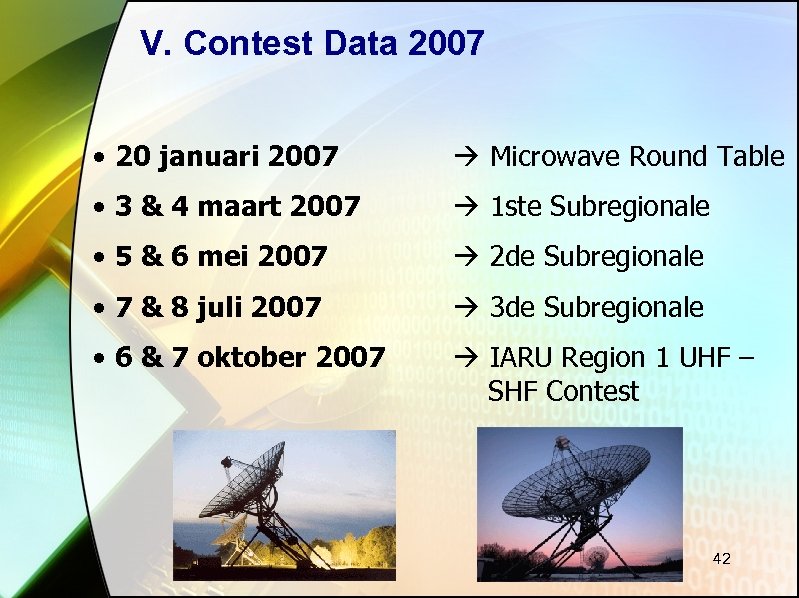

V. Contest Data 2007 • 20 januari 2007 Microwave Round Table • 3 & 4 maart 2007 1 ste Subregionale • 5 & 6 mei 2007 2 de Subregionale • 7 & 8 juli 2007 3 de Subregionale • 6 & 7 oktober 2007 IARU Region 1 UHF – SHF Contest 42

V. Buiten de contest… Buiten deze contestdata zijn er nog de Nordic activity days (NAC) LA-OH-OZ-SM LYAC (LY activity days) UKAC (UK activity days) Cumulative (UK) En zeker nog andere, MAAR Uiteraard zijn er restricties aan een portabel station. Niet op één twee drie op te stellen. 43

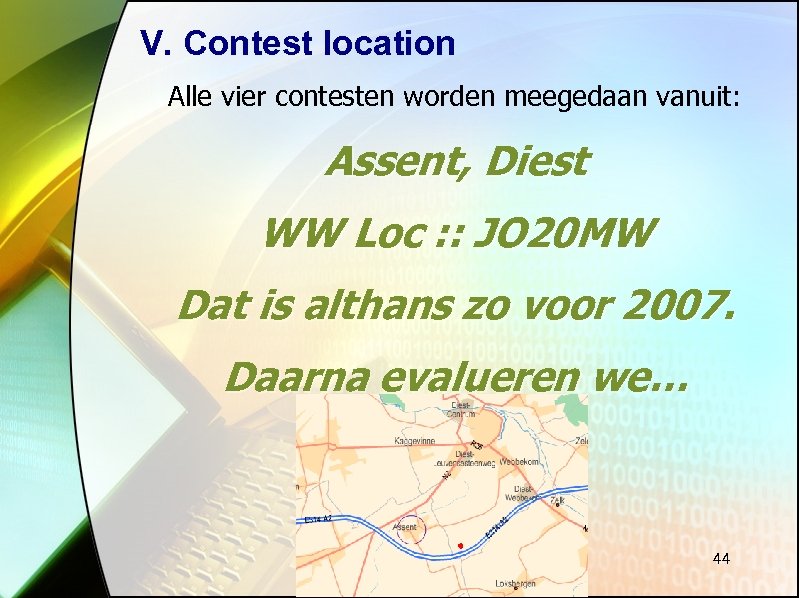

V. Contest location Alle vier contesten worden meegedaan vanuit: Assent, Diest WW Loc : : JO 20 MW Dat is althans zo voor 2007. Daarna evalueren we… 44

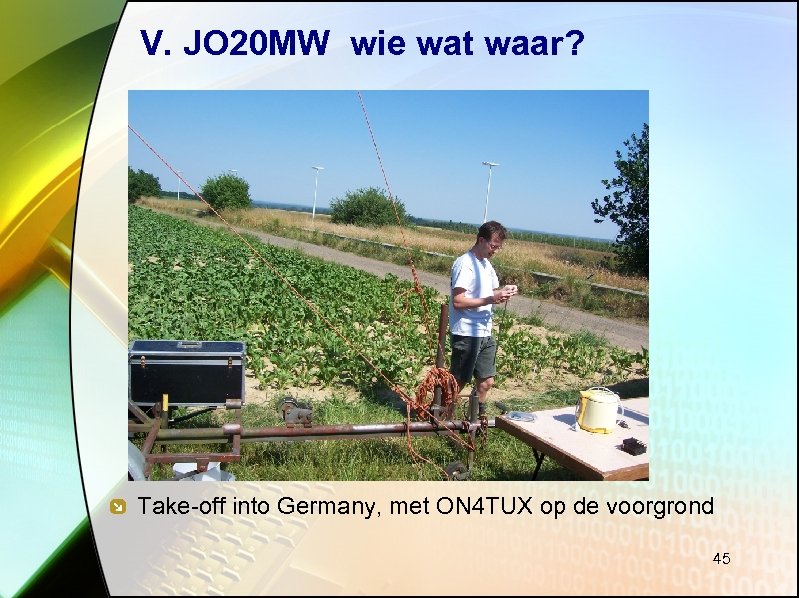

V. JO 20 MW wie wat waar? Take-off into Germany, met ON 4 TUX op de voorgrond 45

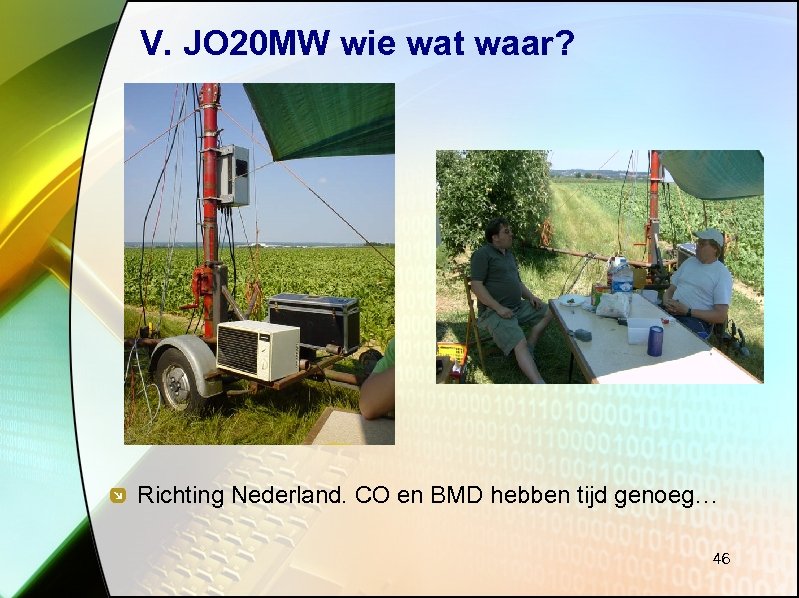

V. JO 20 MW wie wat waar? Richting Nederland. CO en BMD hebben tijd genoeg… 46

V. JO 20 MW wie wat waar? ON 3 DSN , ON 6 DSL en ON 4 BMD gaan feestje bouwen? 47

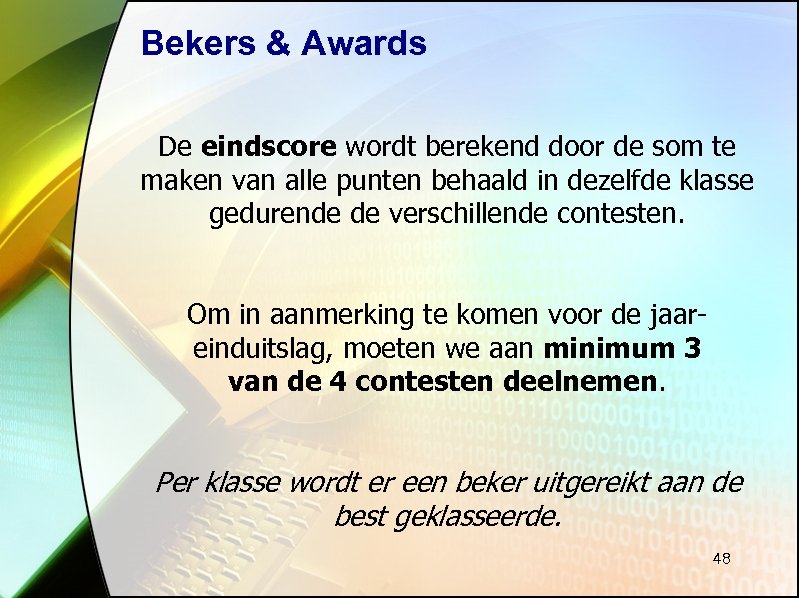

Bekers & Awards De eindscore wordt berekend door de som te maken van alle punten behaald in dezelfde klasse gedurende de verschillende contesten. Om in aanmerking te komen voor de jaareinduitslag, moeten we aan minimum 3 van de 4 contesten deelnemen. Per klasse wordt er een beker uitgereikt aan de best geklasseerde. 48

Hou de resultaten in het oog. . . 49

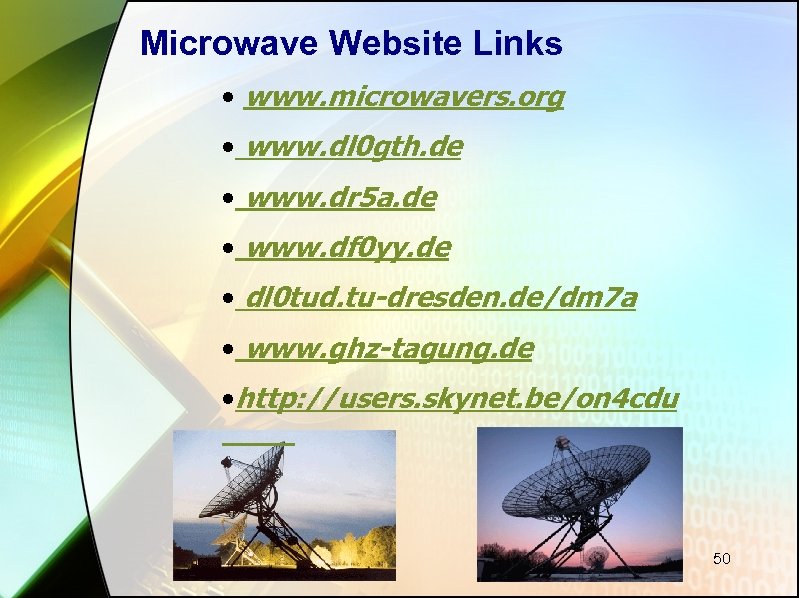

Microwave Website Links • www. microwavers. org • www. dl 0 gth. de • www. dr 5 a. de • www. df 0 yy. de • dl 0 tud. tu-dresden. de/dm 7 a • www. ghz-tagung. de • http: //users. skynet. be/on 4 cdu 50

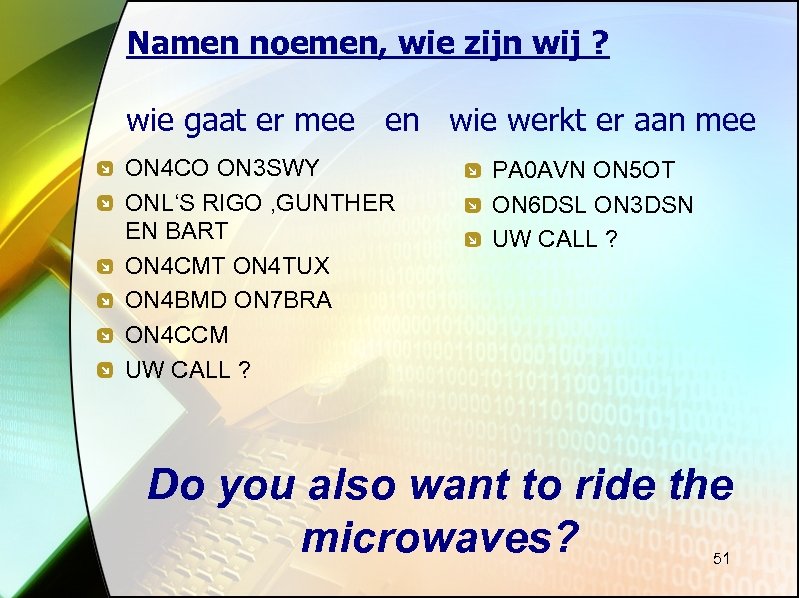

Namen noemen, wie zijn wij ? wie gaat er mee en wie werkt er aan mee ON 4 CO ON 3 SWY ONL‘S RIGO , GUNTHER EN BART ON 4 CMT ON 4 TUX ON 4 BMD ON 7 BRA ON 4 CCM UW CALL ? PA 0 AVN ON 5 OT ON 6 DSL ON 3 DSN UW CALL ? Do you also want to ride the microwaves? 51

VI. Vragen. . . ? Join Our Microwave Activities Mailto: on 4 co@skynet. be - on 3 swy@on 4 hrt. org 52

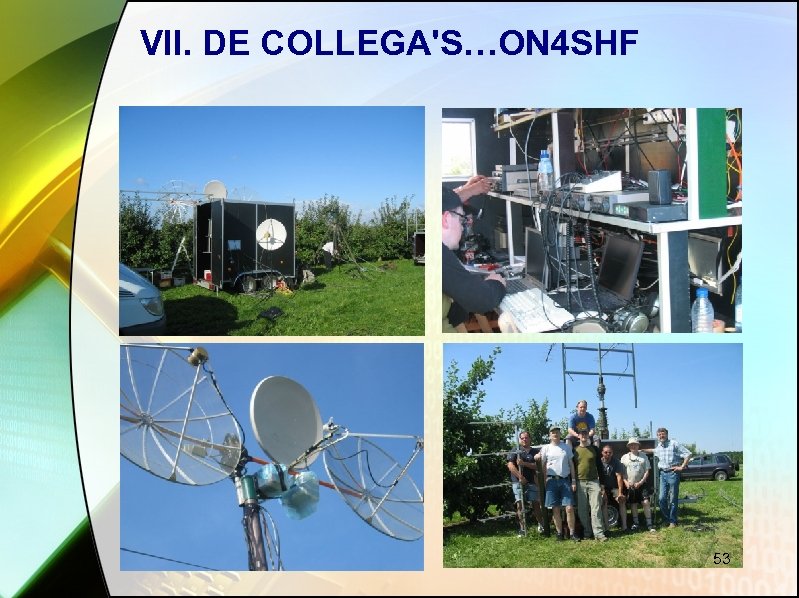

VII. DE COLLEGA'S…ON 4 SHF 53

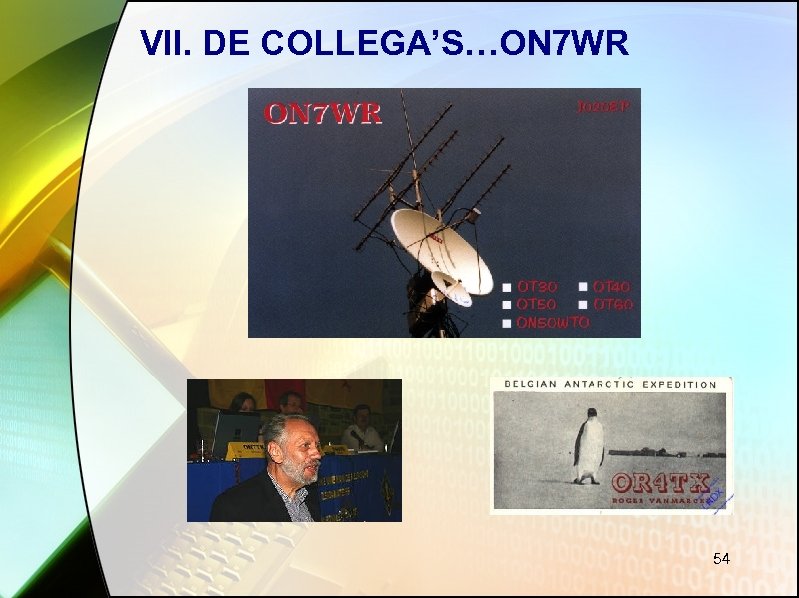

VII. DE COLLEGA’S…ON 7 WR 54

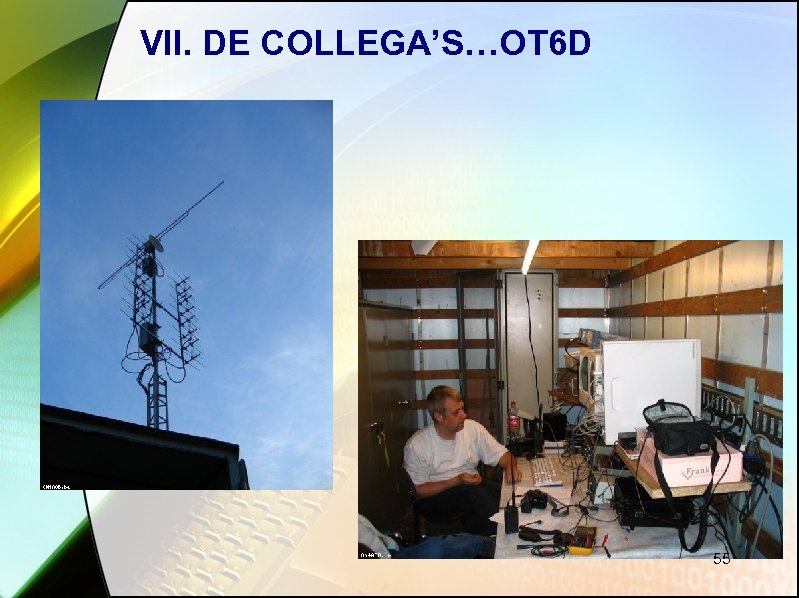

VII. DE COLLEGA’S…OT 6 D 55

VII. DE COLLEGA’S…ON 4 PS 56

VIII. DOELSTELLINGEN BEKER UIT PVC ( BELGISCHE ) ON 4 SHF OP REIS NAAR DL IN 2007? ? ? ONS GERIEF IN ORDE ? ? IEDEREEN OP POST ? ? 57
