Шахтная печь 1 загрузочное устройство 2

Шахтная печь: 1 — загрузочное устройство; 2 — отвод газов; 3 — фурма; 4 — выносной горн: 5 — загрузочное окно; 6 — штейновый шпур; 7 — внутренний горн.

В зависимости от вида применяемого топлива и способа его сжигания различают шахтные печи, работающие: 1) на короткопламенном твердом топливе, вводимом обычно в шахту перемежающимися с известняком слоями, такой способ обжига называют пересыпным, а сами печи – пересыпными; 2) на любом твердом топливе, газифицируемом или сжигаемом в выносных топках; 3) на жидком топливе; 4) на газообразном топливе.

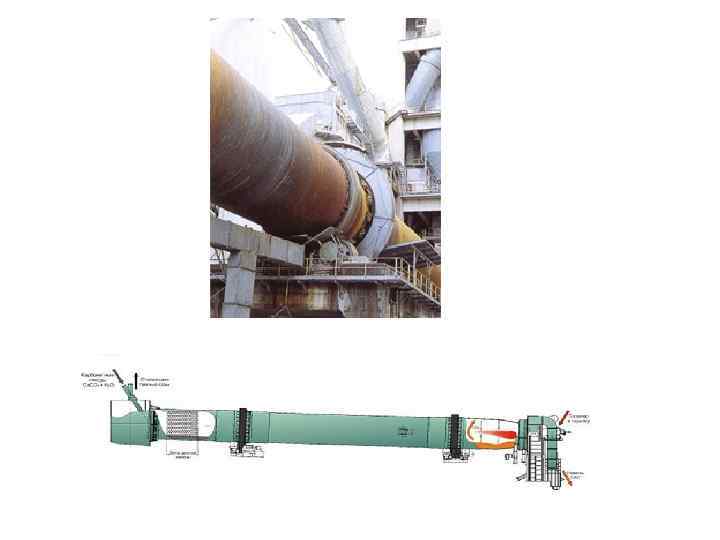

Вращающаяся обжигательная печь: 1 – стальной барабан печи; 2 – электродвигатель, вращающий печь; 3 – редуктор; 4 – венцовая шестерня; 5 – течка для подачи сырья; 6 – труба для подачи топлива; 7 – барабан для охлаждении извести; 8 – пылеосадительные камеры
